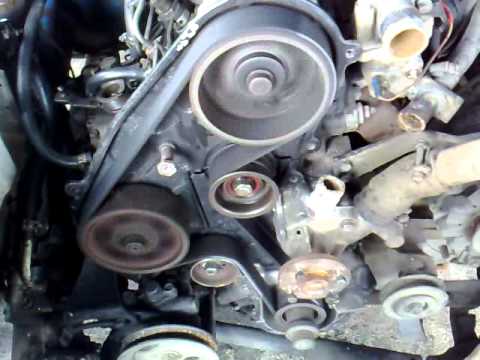

Как установить метки ГРМ двигателя LD20TII Ниссан Ванетте 4

Замена ремня привода ТНВД Nissan Almera

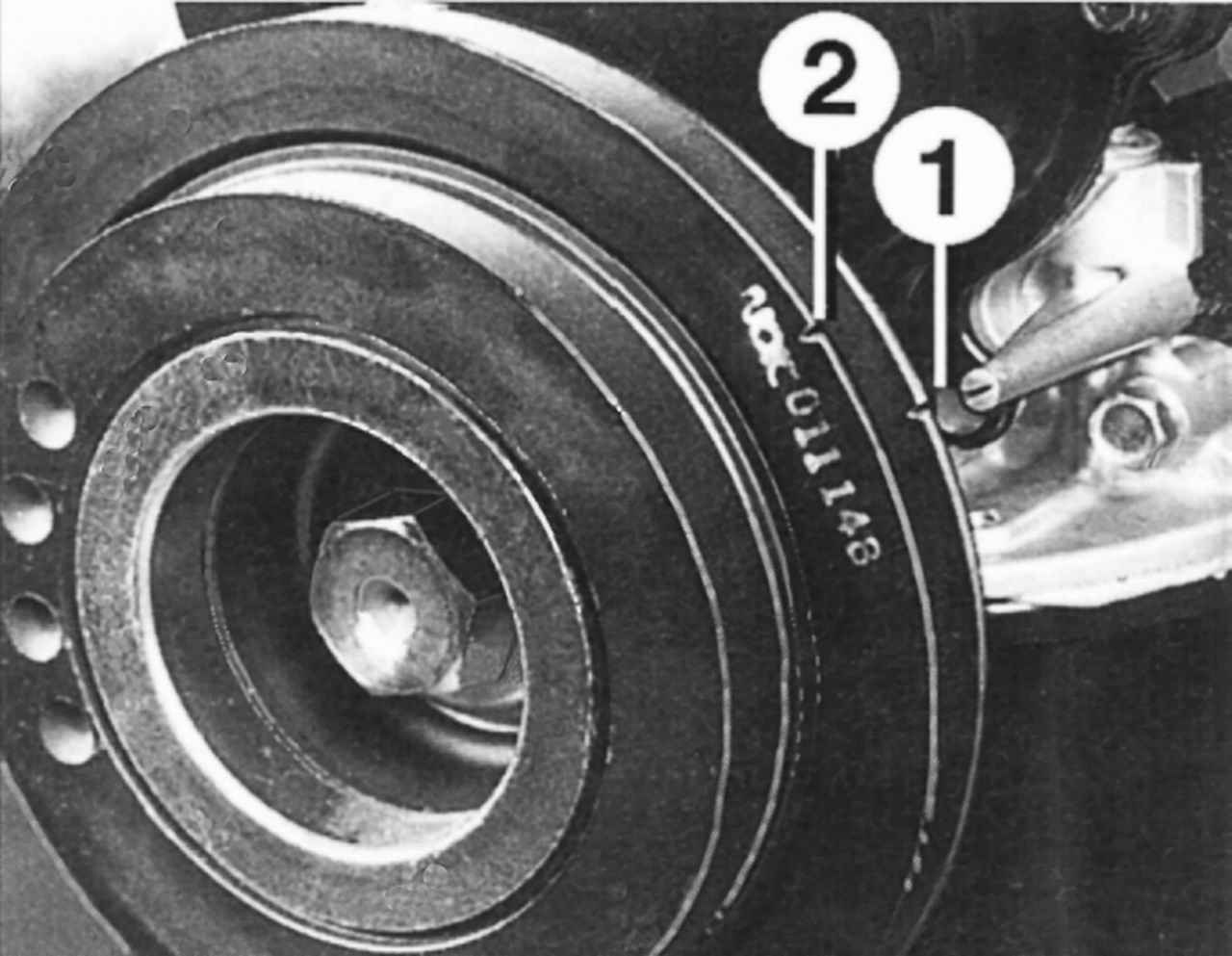

Рис. 3.38. Установочные метки на шкиву коленчатого вала: 1 — метка установки поршня 1-го цилиндра в ВМТ для ремня привода механизма газораспределения и ремня привода ТНВД; 2 — метка желтого цвета установки начального угла опережения впрыска топлива ТНВД

Отсоедините провод от «минусовой» клеммы аккумуляторной батареи. Поверните коленчатый вал и совместите вырез 1 (

Рис. 3.39. Ослабление натяжного ролика ремня привода ТНВД

Снимите крышку приводного ремня ТНВД, прокладку и, ослабив гайку натяжного ролика, отожмите его, поворачивая по часовой стрелке (

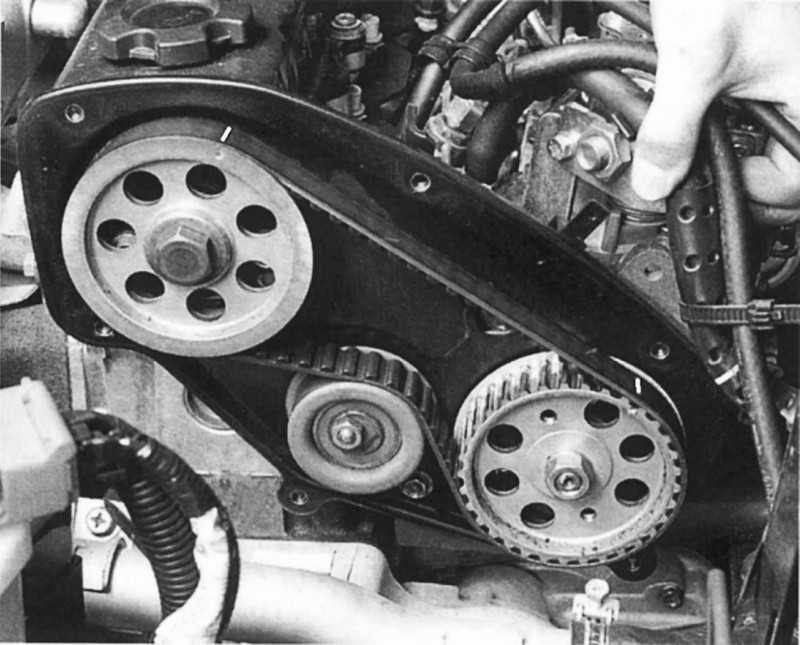

Рис. 3.40. Установка ремня привода ТНВД на двигателе CD20

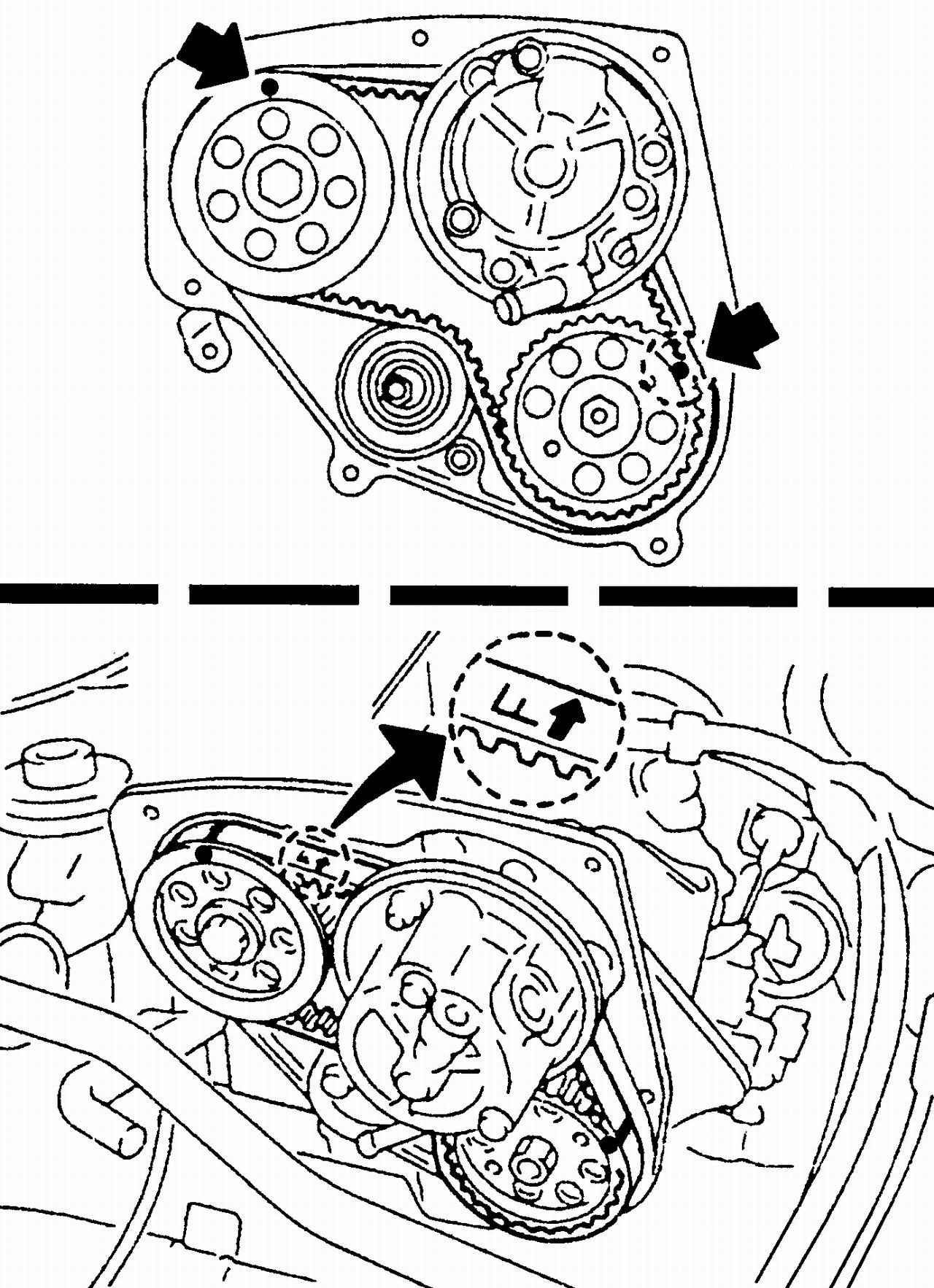

Рис. 3.41. Установка ремня привода ТНВД на двигателе CD20E

При установке приводного ремня учтите направление его вращения, указанное на ремне стрелками. Убедитесь, что вырез шкива (без цветной маркировки) коленчатого вала находится напротив метки на блоке цилиндров; метка на зубчатом шкиве распределительного вала (со стороны маховика) находится в положении «1 час» для двигателя CD20 (

Рис. 3.34. Установка зубчатого шкива привода ТНВД: 1 — установочная метка; 2 — шпоночные пазы: «А» для двигателя CD20 и «Б» для двигателя CD20E

Если ТНВД или его шкив снимались, учтите что на двигателях CD20 и CD20E используются разные шпоночные пазы (см. рис. 3.34). Осмотрите зубчатые шкивы, ролик и убедитесь в отсутствии повреждений на их поверхности.

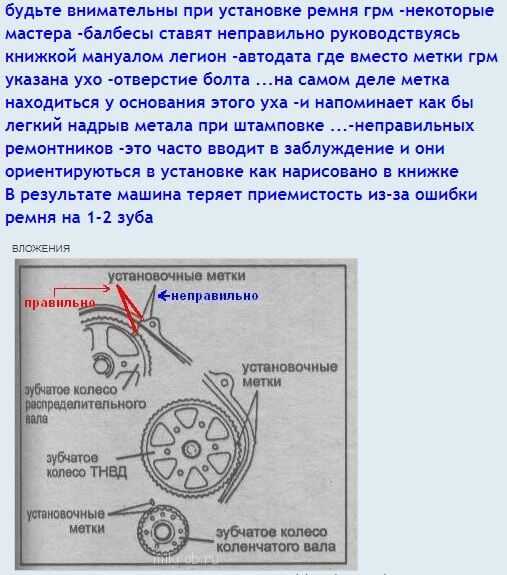

Установите ремень на шкивы, располагая метки на ремне напротив меток на шкивах распределительного вала и ТНВД, при этом направление стрелки на ремне должно быть обращено в сторону двигателя.

Отрегулируйте натяжение ветви приводного ремня между зубчатыми шкивами. Усилие, прикладываемое к динамометру при проверке натяжения ремня, составляет для двигателя CD20 10-20 кгс, для двигателя CD20E — 5-15 кгс.

На двигателе CD20E установите на место вакуумный насос. Отверните гайку натяжного ролика и освободите его пружину. Поверните на два оборота коленчатый вал по часовой стрелке и верните в точку регулировки начального угла опережения впрыска топлива для проверки правильности установки ТНВД. Не поворачивайте коленчатый вал двигателя, используя для этого шкив распределительного вала. Выполните оставшиеся операции в порядке, обратном снятию.
