Как правильно нарисовать метки

Для этого, в автомобилях с пусковой рукояткой, можно прокрутить движок, а при ее отсутствии – подтолкнуть машину при включенной повышенной передаче. Этими манипуляциями необходимо достичь такого положения, когда метки на шкиве коленчатого вала и на блоке цилиндра совпадут. Теперь можно снять крышку распределителя, не опасаясь за последствия.

Важно запомнить или сфотографировать положение бегунка, в каком положении находится его разносная пластинка. После этого можно снять распределитель зажигания

Чтобы избежать нарушения положения меток, не рекомендуется крутить коленчатый вал сразу после снятия трамблера.

Для правильного выставления бегунка перед восстановлением зажигания следует ориентироваться на первый цилиндр двигателя. Опытные специалисты могут возразить, что правильно выставить зажигание на Ауди 80 можно по любому цилиндру. Действительно, зная порядок работы цилиндров четырехтактного двигателя, можно легко определить в какое положение поставить бегунок.

Замена ремня ГРМ на AUDI 80, | Замена ремней ГРМ

Замена ремня ГРМ на Ауди 80, 1.8. своими руками.

Считается, что ремень на Ауди может проехать 60 км без замены. Скорее всего, так оно и есть на самом деле, но все же время от времени следует производить диагностику его состояния. Заглядывать под капот по этому поводу рекомендуется хотя бы через км. Чтобы не забыть, когда было проведено последнее обследование, положите под капот audi 80 b3 метки грм, на которой обозначьте дату.

Если замена ременной передачи не будет проведена вовремя, то это может быть чревато серьезными последствиями. Ремень может попросту оборваться

Если это случится, то следует ожидать серьезных последствий: Допускать этого ни в коем случае нельзя, поэтому и так важно периодически осматривать как audi 80 b3 метки грм механизм ГРМ, так и его передачу в частности

А вот какие дефекты будут свидетельствовать о том, что ремень пора заменить: Обратите особое внимание на появление на поверхности ремня масляных пятен

Это произошло из-за того, что сальники промялись и допускают протекание. Наиль Порошин . Audi 80 B 2 SC, г.

Audi признана наиболее популярной маркой среди подержанных автомобилей. Объем ежегодного производства составляет порядка 2 млн. Теперь нужно установить метки ГРМ, на шкиве распределительного вала метку хорошо видно, нужно ее поставить, а на зубчатом шкиве коленвала метки не оказалось.

В противном случае натяжение ремня откорректируйте.

Метки ГРМ и как их выставить, Audi 80 Avant/b4/2.0E ABK.

Проверка натяжения выполняется следующим образом: В таком положении этих меток натяжение зубчатого ремня соответствует норме см. Для этого рукой надавите на зубчатый ремень.

Насечка и буртик на натяжном ролике должны сместиться относительно друг друга. Насечка и буртик натяжного ролика должны вновь стать напротив друг друга. Если это не так, то натяжение зубчатого ремня откорректируйте или замените натяжной ролик.

В мастерских корректировку натяжения зубчатого ремня выполняют методом затяжки натяжного ролика. Для этого пользуются гайковертом Matra V Четырехцилиндровые двигатели 2 Ослабьте зажимной болт натяжного ролика зубчатого ремня.

Затяните зажимной болт натяжного ролика с моментом 20 Нм. При выполнении этой операции без использования гайковерта поступают так: При выполнении этой операции шестерню распределительного вала нужно удерживать от проворачивания. Пятицилиндровый двигатель 8 Ослабьте болты крепления натяжителя audi 80 b3 метки грм ремня.

Шестицилиндровый двигатель 11 Снимите ручейковый ремень, а также механизм натяжения ручейкового ремня.

Дизельные двигатели Для корректировки натяжения зубчатого ремня в мастерских пользуются гайковертом, например, Matra Vчтобы вращать регулировочный эксцентрик. Такой гайковерт иеется в продаже. Двигатели TD 16 Замерьте натяжение зубчатого ремня. Для этого надавите на audi 80 b3 метки грм рукой в месте установки контрольно-измерительного прибора, чтобы прогиб ремня находился на месте измерения. Двигатели TDI 22 Ослабьте зажимную гайку натяжного ролика. Данное требование относится к обоим типам двигателя.

Зубчатый ремень ГРМ бензиновые двигатели — замена Порядок действий по замене зубчатого ремня нужен не только для выполнения собственно этой audi 80 b3 метки грм, но и при снятии и установке головки блока цилиндров, потому что при этом приходится снимать и устанавливать ремень. Установка зубчатого ремня подразумевает регулировку газораспределительного механизма.

Во избежание ошибочного мнения, оговоримся сразу: Настройка газораспределительного механизма выполняется только один audi 80 b3 метки грм, если снимался зубчатый ремень. Если фазы газораспределения не отрегулированы, то привод клапанов и кривошипно-шатунный механизм работают не согласованно. Неправильно отрегулированный механизм газораспределения является причиной падения эффективной мощности двигателя, а в экстремальных случаях может привести к выходу двигателя из строя в результате удара поршня о не успевший закрыться клапан.

Регулировка механизма газораспределения у каждого типа двигателя выполняется по-разному. Замена зубчатого ремня у пяти- и шестицилиндровых двигателей возможна только с помощью специальных инструментов.

smurge › Блог › Выставление зажигания и настройка, ауди 80

Всем привет, решил написать не большую статью как с 0 выставить зажигание на Ауди 80 б2 (пример:мотор 1.8).Начнём с того что правильно выставим метки на моторе(рис.1).

Рис.1Немного наглядных фото:

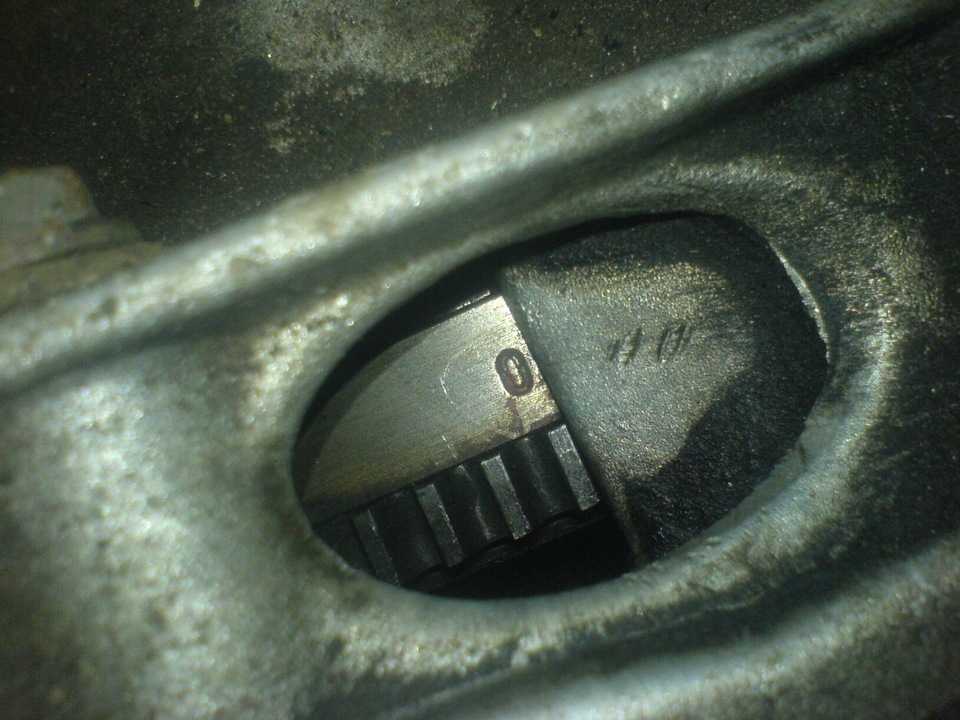

находим 0 на маховикеТа же метка коленвала, только спереди

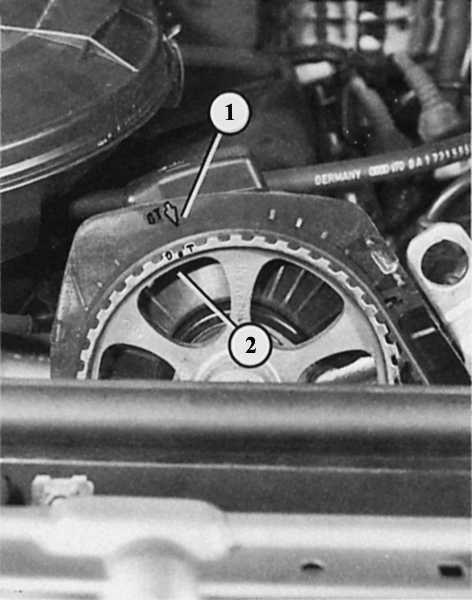

далее распредвал, совмещаем точку с краем головки

теперь пром. вал, совмещаем метку с краем шкива

если всё правильно то бегунок на трамблере должен смотреть в сторону блока как на фото

После того как всё это проделали, одеваем ремень грм так чтобы не сбить метки. После установки ремня, установим последнею метку на трамблере

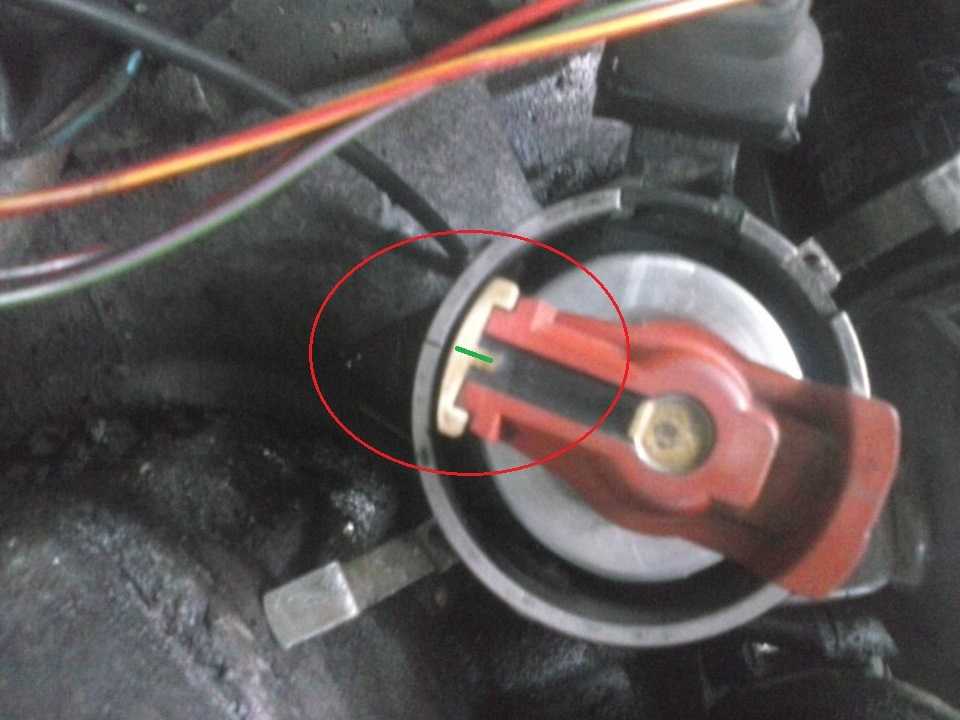

и на конец совмещаем риску трамблера с серединой бегунка

Всё, мотор готов к запуску! Если всё сделано по выше перечисленной схеме то мотор должен завестись с «пол оборота». После того как завели мотор нам надо настроить зажигание под наш мотор. Тут уже много способов, начиная от настройки стробоскопом и заканчивая выставлением на слух. Так как стробоскоп не у всех есть многие всё таки ставят на угад. Можно проверить зажигание по следующей схеме:1. Заведите двигатель и начинайте движение.2. Разгоните машину до 45км в час, затем включите четвертую скорость и резко нажмите на «газ».3. После этого, примерно через 2-3 секунды возникнет детонация (хлопки, звон «пальцев»), исчезающая по мере того как будет разгоняться автомобиль.4. Если детонация возникала и не пропала по мере ускорения автомобиля, можно сделать предположение, что зажигание «раннее». Если у вас вообще не появилась детонация, зажигание — «позднее». В случае раннего зажигания поверните распределитель по часовой стрелке. Если же у вас наоборот позднее крутите против часовой.

Теперь как настроить карбюратор. Тут есть один простой способ:1. Прогреваем двигатель до рабочей температуры;2. Находим винт качества и закручиваем по часовой стрелке, пока двигатель не начнет работать неустойчиво и жестко;3. Как только двигатель залихорадило, прекратите закручивать винт, так как это приведет к остановке двигателя. Вместо этого отверните винт на один оборот назад, пока двигатель не начнет работать плавно.

Требуемые инструменты и материалы для самостоятельной замены

Для замены ремня газораспределительного механизма на Ауди 80 необходимы инструменты, которые представлены в нижеприведенной таблице.

Таблица — Инструменты и материалы необходимые для замены ремня ГРМ

Название	Примечание
Отвертка	С прямым и крестовым жалом
Гаечные ключи	Комплект
Накидные ключи и головки	«на 13», «на 19», «на 22»
Двенадцатигранный ключ	«на 19»
Ключ	Шестигранный
Молоток	Небольших размеров
Мел	Можно заменить краской
Съемник стопорных колец	Для натягивания ремня роликом натяжителя
Динамометрический ключ	Для контроля силы затяжек
Переносная лампа	Чтобы хорошо рассмотреть метки ГРМ
Проникающая смазка	Для разъединения прикипевших резьбовых соединений
Свечной ключ	Для изъятия свечи зажигания
Домкрат	Для вывешивания силовой установки
Медесодержащая смазка	Для покрытия клемм аккумулятора
Вороток	С удлинителем и трещоткой
Металлическая щетка и ветошь	Для очистки загрязненных рабочих поверхностей

Замена ремня ГРМ на Ауди 80, 1.8. своими руками.

Самостоятельная замена ремня ГРМ на Ауди 80 (Audi 80), 1.8.

На автомобиле Ауди 80 с двигателем 1.8 литра стоит ремень газораспределительного механизма и его можно поменять своими руками.

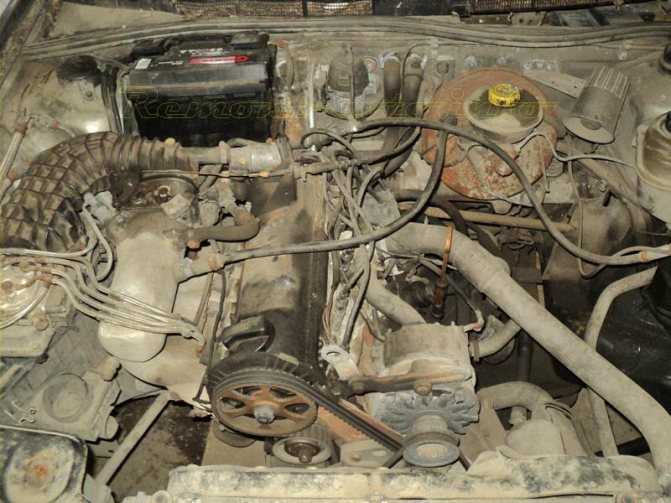

1. Открываем капот и для удобства может понадобится снять вентилятор охлаждения радиатора, но я этого делать не буду.

2. Снимаем пластиковую верхнюю защитную крышку ремня ГРМ, она крепится двумя защелками.

3. Сразу же рекомендую сорвать четыре шестигранных болта на шкиве коленвала и четыре болта на шкиве помпы. В болты шкива коленвала вставляем нужный шестигранник, желательно их немного простучать маленьким молотком и, удерживая центральный болт коленчатого вала, двенадцати гранным ключом 19 мм откручиваем их.

Бывает такое, что в шестигранных болтах ключ прокручивается и остается только вбить туда звездочку торикс подходящего размера. После того как у нас при откручены шестигранные болты шкива коленвала и помпы, можно приступать к дальнейшему разбору.

4. Снимаем ремень гидроусилителя руля, открутив четыре болта 13 мм, и ключом 22 мм сдвигаем насос внутрь двигателя.

5. Таким же образом снимаем ремень генератора, открутив два болта 13 мм и один шестигранный болт, ключом 22 мм сдвигаем генератор внутрь к двигателю.

6. Откручиваем до конца болты шкивов и снимаем их.

7. Откручиваем несколько болтов и снимаем нижнюю защитную крышку ремня ГРМ.

8. Теперь нужно установить метки ГРМ, на шкиве распределительного вала метку хорошо видно, нужно ее поставить, а на зубчатом шкиве коленвала метки не оказалось. Можно установить свои штрихом, и не забываем поставить метки на шкиве привода распределителя зажигания ( трамблера ). Еще можно поставить метку на ролике натяжителе, что бы новый поставить примерно в таком же положении.

9. Откручиваем гайку крепления ролика натяжителя, снимаем ролик и ремень ГРМ.

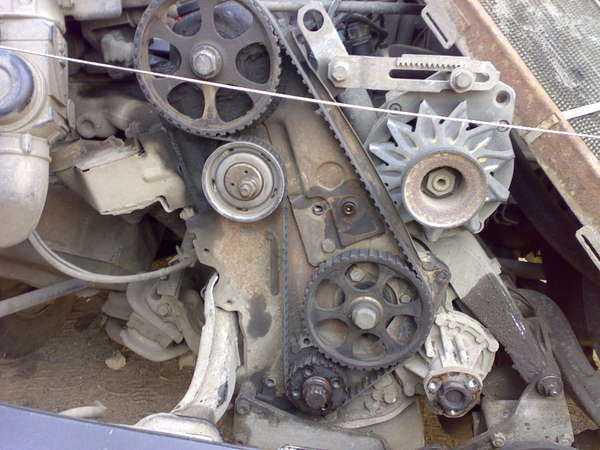

10.Проверяем метки, устанавливаем ремень в следующей последовательности — шкив коленвала, шкив привода трамблера, шкив распредвала, надеваем ремень на ролик натяжитель, а ролик потом надеваем на шпильку крепления.

11. Ролик натяжитель можно натянуть с помощью съемника стопорных колец или похожего инструмента. Натягиваем ремень вращая ролик натяжитель против часовой стрелки, примерно, до того, как отверстия на ролике станут горизонтально. Опять проверяем совпадения всех меток и затягиваем гайку на ролике натяжители. Натяжку ремня ГРМ можно проверить несколькими способами, если потянуть ремень со стороны генератора, то он с значительным усилием должен касаться металлического внутреннего кожуха ремня ГРМ.

Сроки и периодичность

Производитель рекомендует проводить замену натяжителей ремня ГРМ первый раз на отметке в 35000 километров пробега. Последующую замену нужно проводить каждые 25000 — 28000 километров. При этом следует учитывать и характер езды!

Таким образом, в автомобилях, эксплуатируемых преимущественно на автобанах, замену натяжителей ремня следует проводить с интервалом в 25000 километров пробега.

Автомобили, которые эксплуатируются как в городской черте, так и на автобанах, нуждаются в более ранней смене расходников системы ГРМ. Таким образом, владельцу придется проводить замену натяжителей ремня каждые 20000 километров пробега.

Не малую роль в периодичности замены расходников играет их качество! Опытные автомобилисты советуют приобретать следующие расходники:

1. Покупать только те комплектующие, что включены в каталог официального представителя компании Ауди.
2. Приобретать комплекты к двигателям спортивных автомобилей (так как у них запас прочности выше).

Автовладельцу нужно также учесть ряд закономерностей:

• комплектующие от китайских производителей строго запрещены потому, что они не способны выдерживать длительные нагрузки;
• использование некачественных роликов натяжения приводит к быстрому износу шпильки, на которую устанавливается натяжитель ремня;
• замена расходников системы ГРМ должна проводиться строго при снятом ремне данной системы.

В завершении хотелось бы отметить: при правильном подборе, монтаже, регулировке натяжителей ремня ГРМ, данные комплектующие будут надежно выполнять свою работу в независимости от условий эксплуатации автомобиля!

Audi 80 как собрать трамблер

Как снять трамблер Ауди 80? (решено) — 1 ответ

После замены прокладки ГБЦ, образовалась проблема с трамблером. При регулеровке зажигания, был сломан штекер датчика холла

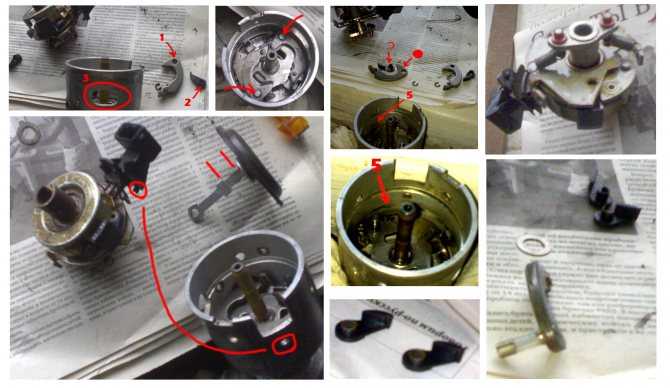

Сняв трамблер и разобрав его обратил внимание на сам датчик. Встает почти как родной, за исключением небольших доработок самого корпуса датчика

Все собрал поставил на место, поворот ключа и машина завелась! Взял страбоскоп и выстовил зажигание. Подскажите пожалуйста, а как вы разобрали сам трамблер? А то нужно поменять датчик холла но не могу понять как он разбирается. Я понимаю что шток вакуумника цепляется за какую-то железяку-оську… Просто в вазовских еще шплинтом стопорится в этой оське, а тут, судя по видосу который я смотрел, такого шплита нету и ток просто снимается с оськи.

Движок 1,6 PP. вопрос по замене ремня ГРМ

#1 dk575

Солнышко греет, дороги ужас, решил заняться машиной. Так как за неимением книги, хочу спросить у знающих или владеющих информацией по замене ремня ГРМ на 1,6 РР. Разобрать то, я разобрал. Болты крепящие шкив помпы и шкив на КВ были убиты зубилом видимо при прежней смене ремня, вот уж повозился я с ними, вроде 7 штук, но мату было. Смотрю по схеме что. на коробке ремня Gates 5016. метка на шкиве КВ должна совпадать с меткой на шестерне привода трамблера а, метка шестерни РВ ставится в районе границы между клапанной крышки и ГБЦ. Также ВМТ на 1-ом цилиндре и в окошке на маховике 0. Нестыковочка у меня в следующем, на пластмассовом кожухе между ГБЦ и шестерней РВ( в районе 11 часов) есть стрелочка с буквами ОТ, на шестерне РВ букв нет, только точка. В нете по своему движку ничего не нашел, по магазинам проехал книжки нет, говорят под заказ. Подскажите кто знает. Заранее благодарю. еще вопрос, можно 7 болтов под шестигранник, возможно заменить их болтами крепления корзины сцепления к маховику от ВАЗ, предварительно примерил, вроде как подходят.

бегунок в ВМТ 1-го цилиндра

Сообщение изменено: Godzilla

(01 Апрель 2010 — 06:51 )

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

Причины поломок

В автомобилях модели Ауди 80 часто встречается ряд специфических поломок. Это не удивительно, ведь в большинстве случаев машинам 80 модели больше 15 — 30 лет. Некоторые неисправности появляются в следствии некачественно проведенных технических работ в системе ГРМ. Тем не менее, все возникающие неисправности автовладелец может без проблем решить самостоятельно.

Чаще всего можно встретить ряд следующих неисправностей:

Скрип ролика

• Причина: недостаточное количество смазочного материала в подшипнике.
• Способ решения: выполнить смазку подшипника.

Изгиб шпильки ролика

• Причина: проблема в подшипнике ролика, или он был установлен с перекосом.
• Способ решения: замена шпильки на новую, установка нового натяжителя, проведение его настройки положения.

Излом шпильки, на которую крепится ролик

• Причина: излишнее натяжение ремня.
• Способ решения: Заменить шпильку на новую;
• Ослабить натяжение ремня для уменьшения давления оказываемого на шпильку.

Срезание зубцов ремня

• Причина: Слабое натяжение ремня;
• Лопнула пружина натяжителей.

Способ решения:

• Провести регулировку натяжения;

Проверить целостность пружин натяжителей.

ремень со срезанными зубцами

Спадает ремень ГРМ

• Причина: не проведена регулировка натяжителей ремня.
• Способ решения: Выполнить регулировку натяжения роликов;
• В случае если в автомобиле используются гидравлические ролики, то провести их замену.

Гул при работе ремня ГРМ

• Причина: выполнена неверная регулировка натяжителей ремня ГРМ, в следствии чего был сломан шкив;
• Способ решения: Замена шкива;
• Выполнение регулировки натяжителей ремня.

Клин подшипника ролика ГРМ

• Причина: чрезмерное натяжение пружины ролика.
• Способ решения: ослабить пружину при помощи специального ключа.

регулировка пружины

регулировка пружины снятого ролика

Для избежания неисправностей в работе системы газораспределительного вала, нужно регулярно проходить ТО. После проведения технических работ, проводить контрольную проверку всех узлов данной системы.

Порядок замены роликов ГРМ

Для проведения замены ролика ГРМ в Ауди 80 1.8 следует строго придерживаться инструкции прописанной в технической документации.

Пошаговая инструкция выглядит следующим образом:

Первым делом после открытия капота автомобиля нужно снять вентилятор радиатора. В противном случае автовладельцу не получится снять защитный кожух системы ГРМ.
Затем нужно снять пластиковый кожух ГРМ

Снимать его следует осторожно, чтобы не повредить на нем пластиковые защелки.
Следующим шагом нужно выкрутить 4 болта на шкиве коленвала.
Затем еще 4 болта на шкиве помпы.
Затем нужно выполнить снятие ремня гидроусилителя руля.
Далее откручиваем насос гидроусилителя руля. Он крепится 4 болтами на 14 мм

Снимать их следует осторожно, чтобы не повредить на них резьбу, потому что они изготовлены из алюминия.
Далее нужно снять ремень генератора. Обычно он крепится 2 шестигранными болтами на 13 мм.
Снять болты шкивов, и снимаем сами шкивы.
Выкрутить 3 болта нижней крышки ГРМ.
Выставить метки шкивов коленвала, распределительного вала, шкиве привода.
Мелом начертить метку положения ролика натяжителя на корпусе пластины ГРМ. Таким образом, после его снятия автовладелец сможет установить новый в то же положение, в котором был установлен старый.
Теперь нужно открутить гайку ролика натяжителя.
Сдвигаем натяжитель в левую сторону, снимаем его.
Теперь снимаем ремень.
Выполняем чистку посадочного места натяжителя ремня.
Устанавливаем новый натяжитель ремня ГРМ.
Выполняем установку ремня ГРМ, соблюдая следующую последовательность при его установке: В первую очередь надеваем ремень на шкив коленвала;
Затем на шкив привода трамблера;
Потом на шкив распредвала;
Потом надеваем ремень на ролик натяжитель.

Выполняем натяжку ролика. Для этого можно воспользоваться съемником стопорных колец, специальным ключом для регулировки натяжения пружины внутри ролика.
Теперь необходимо проверить работу ремня ГРМ. Для этого нужно сделать несколько оборотов ремня.
Далее необходимо провести частичную сборку снятых комплектующих в обратной последовательности, не проводя установку кожуха и вентилятора радиатора.
Проводим проверку положения ремня в системе ГРМ. Для этого можно прибегнуть к небольшой хитрости опытных автомобилистов. Нужно взять небольшой уровень и, приложив его к краю ремня, проверить его положение. Некоторые используют для такой проверки угольник.
После частичной сборки нужно провести проверочный старт двигателя.
После старта мотора нужно послушать нет ли шумов, скрипов, прочих неполадок при работе ремня ГРМ.
После проверки нужно провести окончательную сборку.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на [email protected].

Сообщений 1 страница 25 из 25

Поделиться220.09.2013 03:36

Я менял так: выставил 0 на маховике, поставил свою метку на шестерню р.вала (т.к. заводской там быть не должно по идее), насос на метке. На ремень маркером нанес линии – на шестерне р.вала + на саму шестерню и на шестерне коленвала + на саму шестерню. Снял ремень, на новом нанес маркером линии со старого ремня, надел новый ремень на место в соответствии с линиями. Проверяем – линии на ремне и шестернях совпали, 0 на маховике стоит, насос на заводской метке, шестерня р.вала на моей метке. И всё работало.

Выстави всё заново. 0 на маховике, насос на метке, р.вал ставь не по метке на шестерне, а по вырезу на конце р.вала (покури яндекс, точно не помню, вроде должен быть строго горизонтально)

Поделиться420.09.2013 15:17

Вы не обратили внимание на то у Fedelя движок ДИЗЕЛЬНЫЙ. Вот поэтому и есть профиль на форуме

Сообщение написал, профиль не заполнил, гадайте люди кто я, что у меня за машина, и что с ней можно делать.

Отредактировано дед Женя (20.09.2013 17:34)

Поделиться520.09.2013 20:57

Я как раз-таки обратил, поэтому и написал на счет отсутствия метки на шестерне распредвала. И именно поэтому, меняя ремень на дизельном моторе, рисовал полоски на ремне. На бензинке нет смысла ставить свои метки – там есть заводские.

Поделиться621.09.2013 11:29

Не надо ничего рисовать, коленвал выставляем в “0” по маховику. Если снята клапанная крышка фиксируем распредвал ключом на 17(у меня именно такой подошёл) с противоположной от шестерни стороны(ключ должен влезть горизонтально между пазом в распредвале и плоскостью головки). Если клапанная не снята, то в маслозаливное отверстие смотрим и выставляем кулачки на первом цилиндре горизонтально-вверх(оба должны смотреть вверх, по виду будет напоминать букву “V”). ТНВД – по метке на его шкиве и штамповке на креплении. Всё, ставим ГРМ при открученном шкиве распредвала, натягиваем, зажимаем шкив распредвала, проворачиваем вручную коленвал, если всё гут, то выставляем микрометром момент впрыска – и вперёд на мины с криками “УРА”.

Поделиться821.09.2013 18:31

Так и заставят показать весь набор инструмента для УМВТ (момента впрыска топлива). Только вот делать его не очень хотят, всем надо вчера. Лучше с метками, с полосками на ремне. Чем так, как надо.

Поделиться922.09.2013 22:20

Никогда, рисуя метки, точно в зажигание не попадешь. Я не поленился и выточил себе переходник для установки УОВТ и не парюсь, делов то. А “как было” всёравно не получится, потому что растянутый ГРМ не есть новый, и полюбому пара распредвал – ТНВД “уйдёт” с нарисованных меток. По опыту могу сказать, что при рисовании меток, УОВТ уходит по микрометру на 30-40 соток, что выходит за пределы допуска. Дед Женя несомненно прав.

Отредактировано Дмитрий_С (22.09.2013 22:21)

Audi 80 ’87 Kamei › Бортжурнал › Метки ГРМ и установка УОЗ

Сделал Фотографии меток ГРМ думаю кому нибудь пригодиться =) После всего этого если все правильно сделали в окошке на маховике должна быть видна метка 0 ноль, то есть ВМТ, надеваем и натягиваем ремень следим что бы не убежали метки, чуть чуть прокрутив двигатель за болт коленвала увидим метку (риску — ) помечаем ее белой краской или школьной замазкой.

Запускаем двигатель и прогреваем до рабочей температуры, подключаем стробоскоп одну клему на + аккума и вторую на -, еще один провод щупальцу на ВВ провод первого цилиндра нажимаем на курок стробоскопа и видим что он начал мигать в момент когда пробегает заряд по проводу первого цилиндра.

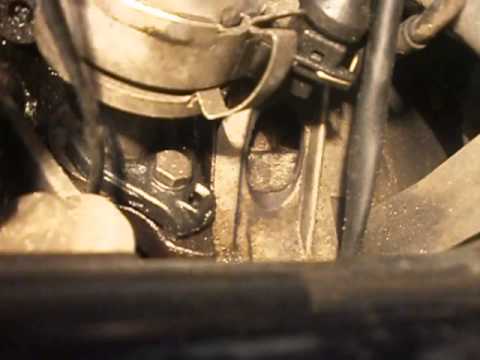

Направляем стробоскоп в окошко нажимаем на курок и видим метку риску — которую мы пометили замазкой, ослабляем болт трамблера и крутим трамблер до тех пор пока помеченная метка не сравняется с правым краем прорези в окошке (если стоять лицом к переду машины), затягиваем трамблер, установку Угла Опережения Зажигания можно считать выполненной.

источник

Сообщений 1 страница 30 из 75

Поделиться105.01.2011 05:05

Подойдет для большинства 4х цилиндровых бензиновых двигателей SOHC(с одним распредвалом) wolksvagen.

сокращения: ВМТ — верхняя мертвая точка. УОЗ — угол опережения зажигания. КПП — коробка переключения передач ГРМ — газораспределительный механизм. ГБЦ — головка блока цилиндров. СТО — станция тех. обслуживания. )))

ВНИМАНИЕ: Если вы не знаете загибает ваш двигатель клапана или нет. Никогда не проворачивайте коленвал двигателя при отсоединённом или не натянутом ремне

Если приводной ремень снимался проверьте такты клапанов. Если ремень на двигателе, установите первый цилиндр в ВМТ.

1. Метки для начальной установки зажигания

1-1.Коленвал имеет 2 метки ВМТ. одна на шкиве клиновидного ремня(рис.1), другая «0»на маховике в окошке кожуха КПП(рис.2). Так же на маховике расположена метка «|» УОЗ, о ней позже.

ВНИМАНИЕ: Если вы приобретаете новый маховик, то для облегчения дальнейшей жизни целесообразно накернить риску УОЗ т.к. на поставляемых маховиках ее нет

Так же при снятом двигателе или КПП не будет лишним проверить расстояние от метки «0» до метки «|» УОЗ (рис.9). По ней мы будем выставлять зажигание.

1-2.Распредвал имеет несколько меток: с внутренней стороны(рис.3), и с наружней(рис.4). Нас интересует внутренняя метка (рис.3).

1-3.На промежуточном валу тоже имеется метка(рис.1)

Многие её не воспринимают, но мы возьмем ее во внимание (для этого потребуется снять нижний, пластиковый кожух ГРМ рис.7). Либо не снимая нижний кожух (рис.8)

1-4.И риска на распределителе зажигания (в миру Трамблёр) направленная на контакт первого цилиндра(рис.6)

2. Подготовим к работе двигатель. Итак мы нашли все метки. Нет ничего проще чем их совместить. Для полноты описания представим что наш двигатель полу-разобран, в частности снята клапанная крышка,распредвал, распределитель зажигания, шкив коленвала, и ремень ГРМ.

ВНИМАНИЕ: На некоторых моделях двигателя поршни НЕ встречаются с клапанами, и распредвал и коленвал можно поворачивать. Если вы не уверены — снимите распредвал или обратитесь на СТО

2-1.Чтобы не повредить клапана опускаем поршни на один уровень. Для этого выкручиваем свечи(если еще не выкручены) в 1 и 2 цилиндры вставляем пруток из мягкой стали. Поворотом коленвала, в сторону вращения, уравниваем поршни. При этом 1 поршень должен двигаться снизу вверх(позже останется довернуть 90гр). Таким образом мы отводим все поршни от ГБЦ. Можно зафиксировать коленвал штифтом в коробке через окно стартера, но мне кажется достаточно включить 3 или 4 скорость и на ручник

2-2.Устанавливаем распредвал на место (как, смотрим в соответствующем разделе). Накидываем ремень ГРМ на шестерню коленвала. Прикручиваем шкив коленвала (не поворачивая и не затягивая).

3. Выставляем метки. 3-1.Устанавливаем метку распредвала вровень с плоскостью ГБЦ со стороны свечей(рис.3). При этом кулачки первого целиндра направлени симметрично вверх в разные стороны 3-2.Доворачиваем коленвал на 90гр. пока метка на маховике в окошке кожуха КПП не совместится с треугольным наплывом.(рис.2) 3-3.Устанавливаем метку на промежуточном валу. Она должна совпасть с меткой на шкиве коленвала(рис.1). 3-4 Ставим распределитель так что бы бегунок смотрел на риску 1го цилиндра(рис.6).Метки на распределителе и промежуточном валу должны совпадать. (это нужно для того что бы мы в последствии при замене ремня ГРМ не мучали себя и других с проблемами в зажигании) Трамблер должен иметь свободное место для вращения в обе стороны

Теперь мы готовы надеть ремень ГРМ. Одеваем ремень, слегка наиягиваем. Проверяем все метки, и сделав два оборота ВСЕ метки должны встать на место.Если метки встали, все окей. Можно собирать дальше. Не забываем одеть кожух и затянуть шкив клиновидного ремня на коленвале.1-3-4-2 Порядок работы цилиндров считать от ремня ГРМ

Если все правильно, все работает. Остается только откорректировать.

Замена ремня ГРМ на AUDI 80,

Теперь ослабить зажимной болт и приставить под углом небольшую отвертку. Таким образом можно вращать эксцентрик натяжного ролика, до тех пор пока не установится нужное натяжение зубчатого ремня. Естественно, во время этой процедуры нужно крепко придерживать распределительный вал.

Затем следует затянуть зажимной болт и еще раз проверить натяжение зубчатого ремня. При работе с 5-цилиндровым двигателем слегка ослабить крепежные болты натяжного устройства. Ослабить зажимной болт торцовым ключом 8 мм на натяжном ролике. Ключом 8 мм для внутреннего шестигранника надо вращать натяжной ролик вправо до тех пор, пока не установится правильное натяжение зубчатого ремня. Держать натяжной ролик в этом положении.

Все типы двигателей: провернуть коленчатый вал на один оборот и еще раз проконтролировать натяжение зубчатого ремня. Замена зубчатого ремня, регулирование фаз газораспределения. Описание операций по замене зубчатого ремня необходимо не только для работ по собственно замене, но и при снятии и установке головки блока цилиндров, для чего обязательно необходимо снимать зубчатый ремень. Установка зубчатого ремня логическим образом включает в себя и регулирование фаз газораспределения.

Но чтобы не возникало заблуждений: фазы газораспределения не изменяются в процессе износа. Они регулируются только один раз, если перед этим был снят зубчатый ремень. Механизм клапанного газораспределения и кривошипно-шатунный механизм работают согласованно см. Неправильные фазы газораспределения приводят к низкой мощности двигателя и могут в экстремальных случаях послужить причиной даже серьезнейших повреждений двигателя, например, если днище поршня ударит в несвоевременно закрытые клапаны.

У разных типов двигателей регулирование происходит по-разному. Можно ли сделать это своими руками? Полная замена зубчатого ремня у 5- и 6-цилиндровых двигателей возможна только с применением специальных инструментов. Поэтому, к сожалению, эта работа не для домашних условий. При проведении замены только головки блока цилиндров ремень остается неснятым внизу на шестерне коленчатого вала, поэтому специальные инструменты не потребуются.

При работе с 6-цилиндровым двигателем для регулирования фаз газораспределения что необходимо после замены зубчатого ремня и снятия головки блока цилиндров распределительные валы и коленчатый вал должны быть зафиксированы точно в положении ВМТ инструменты и Работа с 4-цилиндровым двигателем не доставляет проблем.

Для Метки ремня ГРМ на Ауди 80 Б4 2.0 зубчатого ремня не нужно специальных инструментов. Замена зубчатого ремня. Снять клиновые либо поликлиновые ремни раздел Генератор.

Снять шкив на коленчатом валу после ослабления болтов с внутренним шестигранником не центрального болта! Снять защитный кожух зубчатого ремня. Ослабить зубчатый ремень см.
