Как выставить зажигание на ваз 2104 карбюратор

Опубликовано: 17 Ноя 2021Рубрика: Вопросы по ремонтуАвтор: editor

Тестирование

Тестирование можно произвести с помощью специального устройства – стробоскопа. Положительный зажим стробоскопа нужно подключить к положительному контакту на аккумуляторе автомобиля. Таким образом обеспечивается удобная и простая дальнейшая регулировка системы. Далее нужно найти на крышке распределителя в одном из цилиндров наконечник высоковольтного провода и аккуратно его вынуть. Далее проводим регулировку, подключив минусовый зажим зажигания с отрицательной клеммой на аккумуляторе.

С максимальной аккуратностью вставляем датчик стробоскопа в цилиндр и подключаем его к проводу, находящегося в этом цилиндре. Запускаем двигатель. Теперь наблюдаем за маховиком двигателя, на котором поток света от стробоскопа будет создавать неподвижную метку. Если параметры зажигания выставлены правильно, то точка будет находиться между засечкой маховика и предыдущим делением. Если же показания другие, то нужно немного послабить крепление распределителя для маховика. После того как точка все-таки будет выставлена в нужном положении, достаньте и отсоедините датчик из цилиндра и выполните сборку деталей в обратном порядке.

Предупреждение:

Перед выполнением работ нужно дождаться пока остынет двигатель;
Детали распределителя находятся под напряжением. В случае если трамблер или свечи неисправны, вы можете получить болезненный удар током.

Будьте крайне осторожны, выполняя данную работу. Удачи.

Бесконтактный трамблёр

Бесконтактная система зажигания представляет собой модернизированную КСЗ. Основным её отличием является отсутствие контактной группы, вместо которой используется датчик Холла. Преимуществами такого распределителя являются:

нет необходимости периодической регулировки;
более надёжный запуск мотора;
снижение расхода топлива;
увеличение мощности.

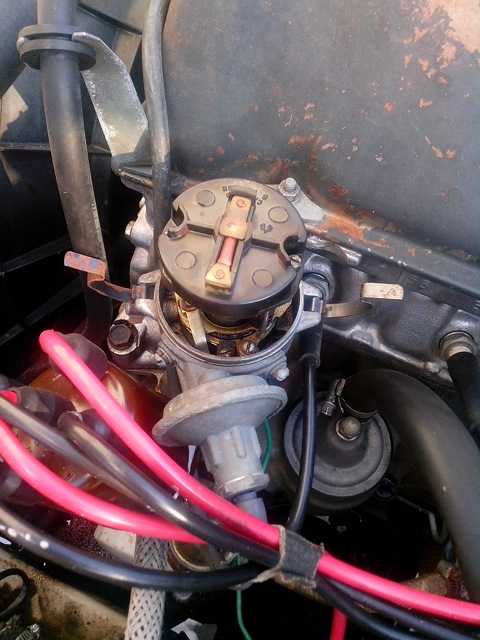

Бесконтактный трамблёр считается более современным и надёжным устройством

Датчик Холла смонтирован на вал трамблёра. Конструктивно он состоит из постоянного магнита, в котором есть специальный экран с прорезями. Число прорезей, как правило, соответствует количеству цилиндров. Когда вал вращается, отверстия экрана проходят мимо магнита, вызывая изменения в его поле. Во время работы распределителя зажигания датчик считывает обороты вала, а полученные данные подаются на коммутатор, посредством которого сигнал преобразуется в ток.

Проверка

Проверка бесконтактного механизма повторяет те же действия, что и с контактной системой, исключая контактную группу. Кроме крышки и бегунка проблемы могут возникнуть с коммутатором. Основной признак, указывающий на проблемы именно с ним — отсутствие искры на свечах. Иногда искра может присутствовать, но очень слабая или периодически пропадать. Двигатель при этом работает с перебоями, глохнет на холостых оборотах, снижается мощность. Такие же проблемы могут возникать при неполадке датчика Холла.

Коммутатор

Самый простой способ проверки коммутатора — заменить его на заведомо исправный. Поскольку такая возможность есть далеко не всегда, возможен и другой вариант диагностики.

Одной из причин отсутствия искры на свечах может быть неисправный коммутатор

Перед началом проверки необходимо убедиться, что на катушку зажигания подаётся питание, датчик Холла находится в рабочем состоянии. Из инструментов понадобится контрольная лампа и стандартный набор ключей. Проверяем коммутатор в такой последовательности:

Выключаем зажигание.
Отворачиваем гайку на контакте катушки «К» и отсоединяем коричневый провод.
Подсоединяем контрольку в разрыв между снятым проводом и контактом катушки.
Включаем зажигание и прокручиваем стартер. Индикация лампочки укажет на исправность коммутатора. При отсутствии свечения коммутатор потребуется заменить.

Датчик Холла

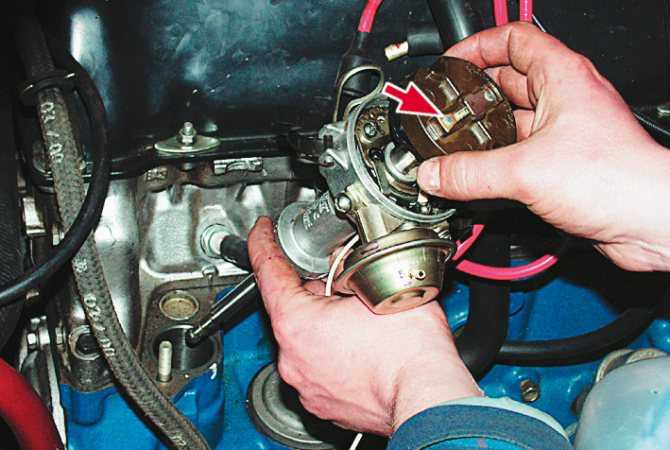

Датчик находится внутри трамблёра, поэтому для доступа к нему придётся снять крышку.

Датчик Холла выходит из строя не очень часто, а если это произошло, то выявить неисправность можно по отсутствию искры

Проверить деталь можно несколькими способами:

заменить датчик заведомо исправным;
мультиметром проверить напряжение на выходе элемента, которое должно составлять 0,4–11 В;
собрать схему, которая имитирует работу датчика, замкнув между собой 3 и 6 контакты, идущие к диагностируемому прибору (появление искры укажет на неисправность детали).

Установка и регулировка зажигания на «Пятерке» без ошибок

Зачем выставлять зажигание?

Схема зажигания включает в себя несколько основных элементов — это замок зажигания ВАЗ, трамблер, свечи, высоковольтные провода. Перед тем, как настроить трамблер и выставить бесконтактное зажигание ВАЗ (БСЗ), необходимо понимать, чем чревата его неправильная настройка. Прежде чем отрегулировать устройство, необходимо удостовериться в том, что проблема кроется не в трамблере, свечах зажигания или подключении проводов, поскольку симптомы у них схожие.

Установка бесконтактного устройства производится при таких признаках:

Детонация. При работе двигателя из-под капота раздаются металлические звуки.
Мощность двигателя, а также число оборотов значительно снизились.
Силовой агрегат в целом работает не устойчиво на небольших оборотах.
Возрастет расход горючего.
Кроме того, если трамблер настроен на позднее зажигание, это может быть чревато перегревом мотора.

При этих симптомах на стенках двигателя будет образовываться большое количество отложений и нагара, а также усилится износ компонентов силового агрегата.

Инструкция по установке

В некоторых случаях невозможность запуска мотора кроется в катушке зажигания или замке. Если виноваты эти элементы, то производится замена замка зажигания ВАЗ 2105 и катушки зажигания. Если проблема заключается в неправильно выставленном угле, то ниже приведена инструкция по выставлению бесконтактного зажигания. Для этого существует несколько способов (автор видео о пошаговой регулировке электронного зажигания на отечественной «пятерке» — канал Sdelaj Sam! Pljus interesnoe!).

Как выставить зажигание на ВАЗ 2105 по лампочке:

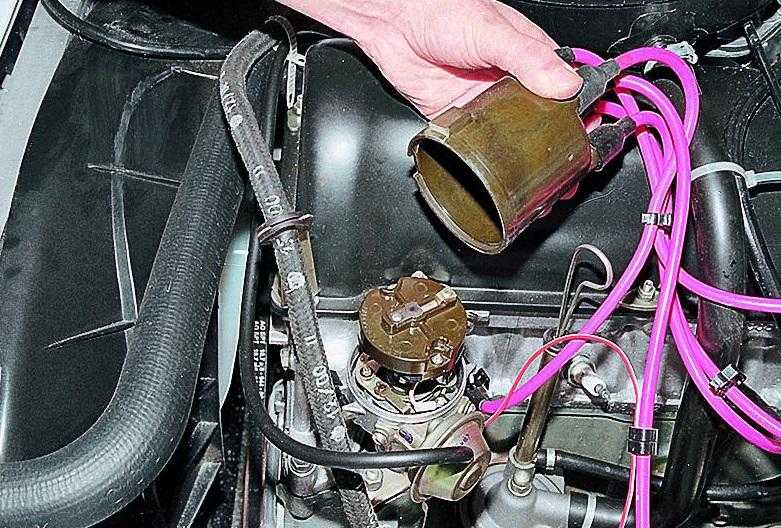

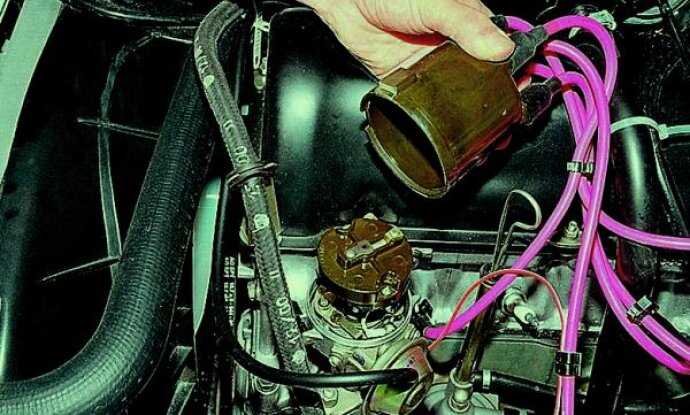

Для начала необходимо демонтировать крышку трамблера, при этом высоковольтники извлекать не стоит.

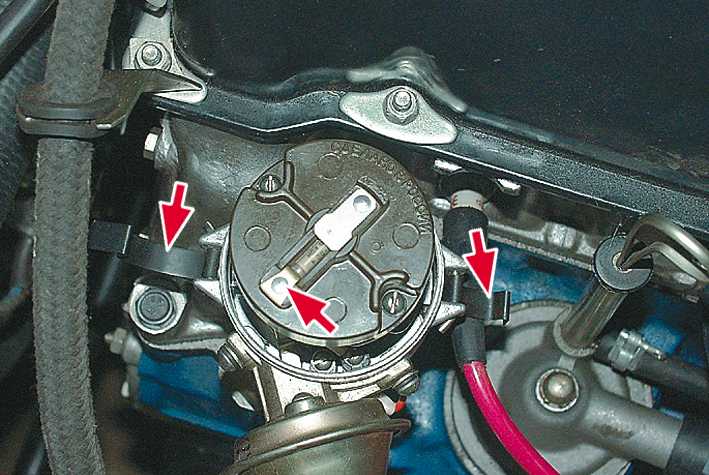

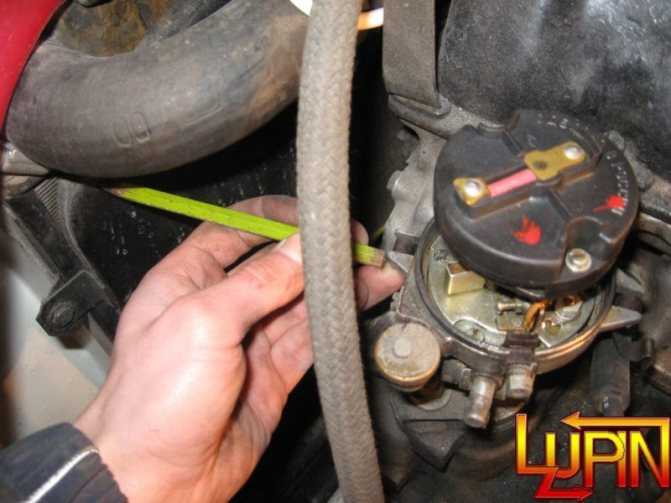

Затем нужно провернуть коленчатый вал при помощи храповичного ключа до того момента, пока отметка на его шкиве не совпадет со средней отметкой на передней крышке мотора, всего их три. Также нужно учитывать, что когда метки будут совмещены, может быть выставлен или первый, или четвертый цилиндры. Сам цилиндр проверяется с помощью бегунка — он должен быть направлен в сторону цилиндра 1.

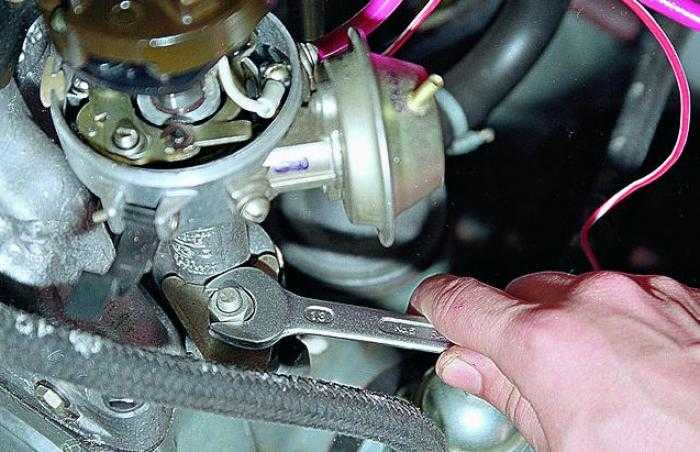

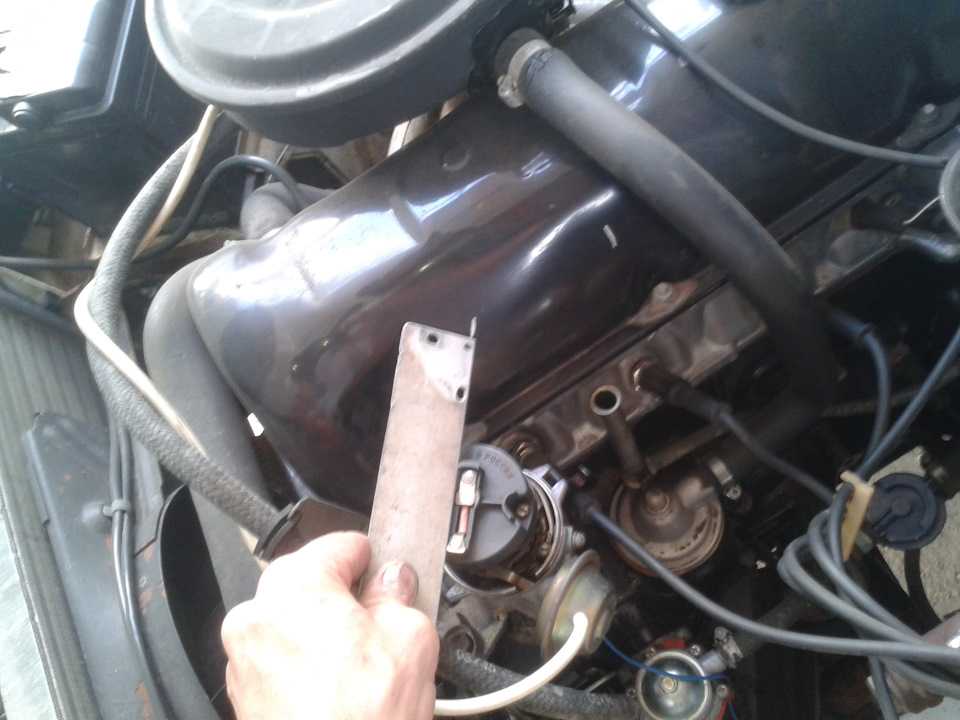

При помощи гаечного ключа на 13 нужно ослабить корпус распределителя.
Далее, один провод от лампы необходимо подключить к кузову авто, а второй — к контакту К на катушке.

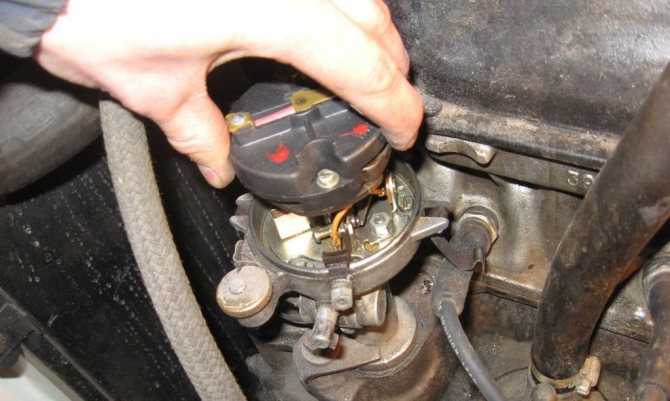

Теперь необходимо провернуть ключ в замке зажигания, но мотор заводить не нужно. Проворачивайте распределитель по и против часовой стрелки, при этом сама лампа будет то мигать, то тухнуть. От вас требуется найти положение, при котором тестирующая лампочка начинает гореть. Когда вы найдете его, распределитель нужно будет закрутить.

Есть еще один вариант регулировки, который поможет, если у вас нет лампочки.

Этот метод позволяет настроить угол на слух:

Сначала сядьте в салон машины и заведите мотор.
Далее, используя гаечный ключ на 13, необходимо немного ослабить гайку, которая фиксирует распределитель. Но при этом устройство необходимо придерживать, чтобы не допустить его произвольного поворачивания.
После этого медленно попробуйте провернуть распределитель в обе стороны.
От вас требуется найти тот момент, при котором силовой агрегат сможет набрать наиболее высокие обороты. Когда вы сделаете это, корпус распределителя нужно будет немного провернуть по часовой стрелке, но так, чтобы не сбить настройку.
Сделав это, закрутите гаечный ключом на 13 гайку, крепящую распределитель, и проверьте работоспособность мотора. Если вас что-то не устраивает, то регулировка производится еще раз.

Проверка правильности установки

После того, как регулировка будет проведена, выставленное устройство необходимо проверить на работоспособность. Для начала заведите силовой агрегат и попробуйте резко нажать на газ. В этот момент из-под капота должна доноситься легкая детонация — если это так, то настроенный узел работает корректно.

Есть еще один вариант проверки. После того, как все будет сделано, нужно выехать на ровную дорогу и разогнаться примерно до 40 км/час, на этой скорости необходимо активировать четвертую передачу. Если в тот момент, когда вы активировали передачу, детонация отсутствует, это говорит о том, что все действия были выполнены верно. Детонация допускается, но не сильная. Если же металлический звук достаточно громкий, то это говорит о необходимости повторной регулировки. В том случае, если у вас вызывает сложности один из описанных выше методов, то попробуйте воспользоваться вторым.

Видео «Наглядная инструкция по регулировке узла своими руками»

Более наглядная инструкция по поводу настройки угла в домашних условиях с обозначением всех нюансов приведена на видео ниже (автор ролика — канал Ато! мото-лайф).

Демонтаж личинки замка

Прежде, чем приступить к данной процедуре, необходимо «начитаться» в интернете рекомендаций по замене личинки именно для вашей модели автомобиля, поскольку возможных вариантов тысячи. Не исключен вариант, что придется сверлить отверстие в конструкции замка, например как в GOLF 3.

Или AUDI.

В некоторых случаях приходится изготавливать «специнструмент».

Ремонт личинки замка

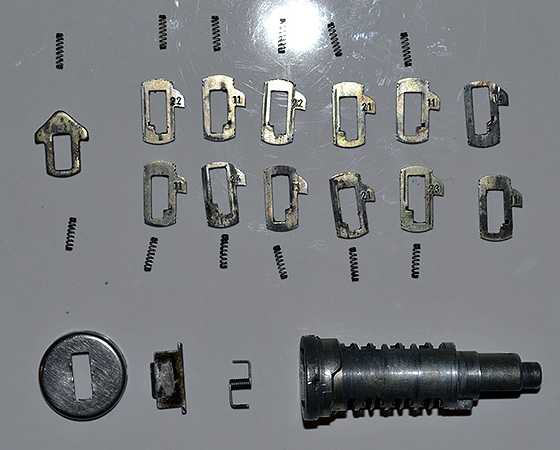

Для проведения ремонта необходимо разобрать личинку. Ее конструкция может оказаться непростой, как например, в BMW.

Если присмотреться, то можно увидеть, что каждый элемент гребенки подписан двухзначным кодом. Продаются ремкомплекты для личинок замков разных моделей автомобилей. Основной выбор варианта ремонта стоит перед владельцем авто и конкретной ситуацией.

Если есть три-четыре хороших ключа к автомобилю, лучше приобрести ремкомплект и «набрать» личинку. Это сделать может любой человек, даже без специальных знаний. Последовательно вставляются, начиная с первого, элементы гребенки, вставляется ключ в личинку до тех пор, пока не будут выступать из личинки металлические части. Записывается номер элемента. Далее процедура продолжается для следующих позиций личинки. Подбор длительный, но в целом, процесс творческий, занимательный.

Есть более простой и быстрый вариант ремонта. Для этого необходимо вставить ключ в личинку вместе со всей начинкой и срезать наждачным кругом всё, что выступает за ее пределы. Проверить, нет ли выступов при установке других ключей. Быстро, но такой вариант уменьшает защищенность авто на предмет угона.

Если в комплектации автомобиля только один или два ключа, возможно, дешевле купить новую личинку. Тогда придется переустанавливать чип иммобилайзера в новые ключи, идущие в комплекте с личинкой. Необходимо разобрать новые ключи и проверить, если в них необходимые полости для помещения чипа. Если родные ключи имеют в своем составе электронику и кнопки такой вариант вообще не подойдет. Возможно, имеется вариант замены только металлической части ключа.

Регулировка зажигания на слух

На Лада 2107 также можно регулировать зажигание по газу. Это более грубый метод, но преимущество в том, что не требуется никакого дополнительного оборудования. Перед запуском необходимо прогреть двигатель Семерки. Затем езжайте по прямой и ровной дороге. При достижении скорости 60 км / ч необходимо резко нажать педаль акселератора.

С помощью детонации можно определить правильную настройку зажигания. Когда происходит слабая и быстрая детонация, считается, что момент воспламенения находится в пределах нормы.

Сильный стук свидетельствует о слишком раннем зажигании. В этом случае поверните ручку по часовой стрелке.

Отсутствие попадания означает позднее возгорание. В такой ситуации поверните распределитель против часовой стрелки.

При неправильной настройке зажигания произойдут различные поломки, повышенная детонация, износ газораспределительного механизма и снижение мощности двигателя, а также повышенная вибрация и повышенный шум. Бензин не сразу загорится, появится детонация, ударяясь о стенки цилиндра, вызывая вибрации. На рисунке ниже изображена камера сгорания в момент верхней мертвой точки двигателя ВАЗ 2107, в момент создания рабочего давления клапан надежно закрывает камеру. 1 – нормальное горение, 2 – детонация смеси.

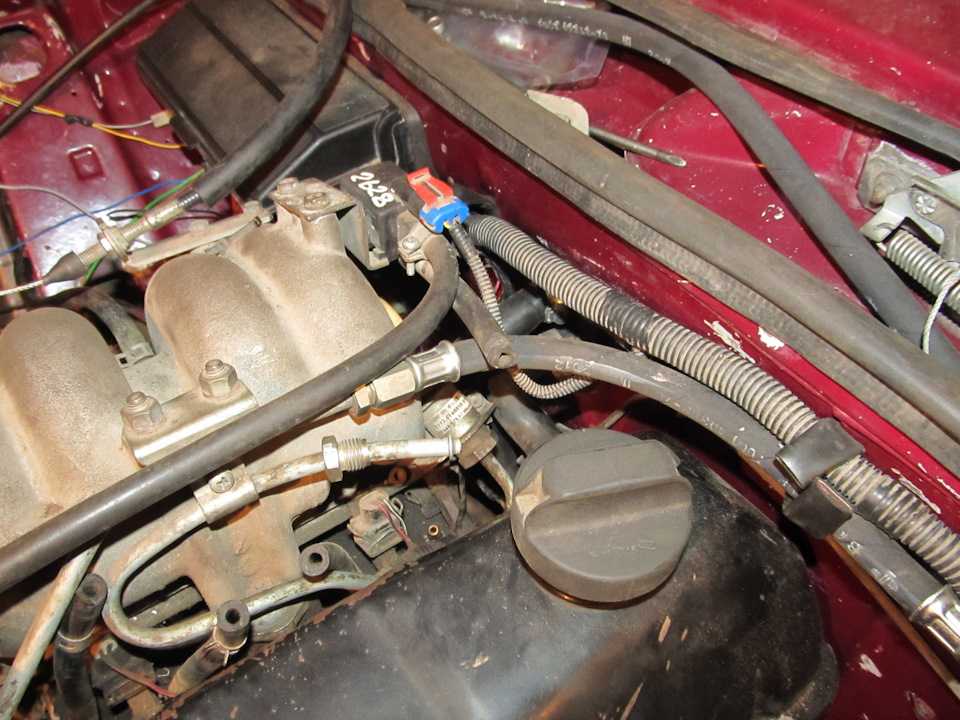

Запуск двигателя и настройка зажигания

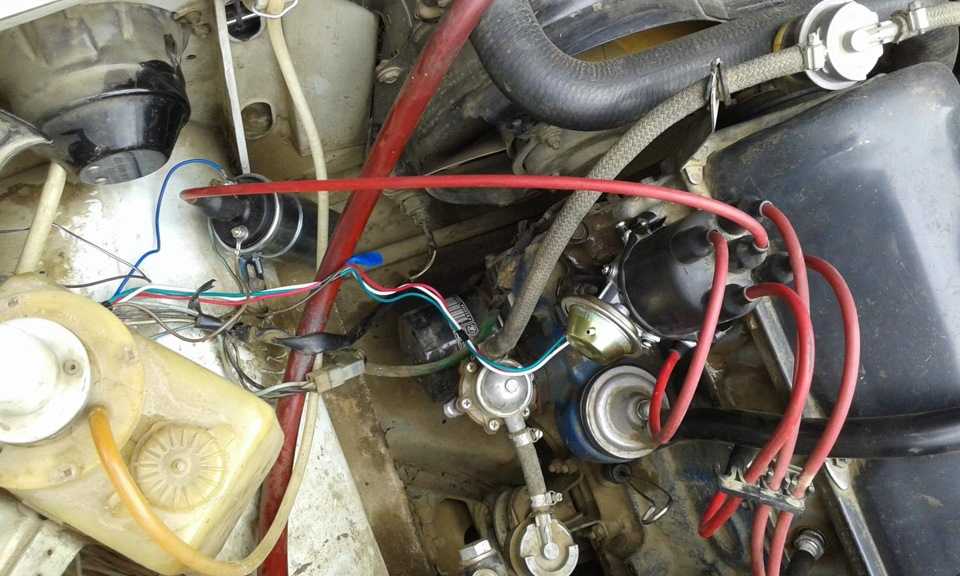

Когда удалось поставить и подключить БСЗ, может потребоваться необходимость отрегулировать работу системы. Если при установке бесконтактного зажигания на ВАЗ 2106 метки не сбивались и провода были соединены правильно, то двигатель запустится сразу. После старта силового агрегата мотор должен прогреться, для этого потребуется несколько минут, можно помочь педалью газа. Затем нужно настраивать зажигание.

Процедура регулировки может быть выполнена несколькими методами:

на слух — этот вариант менее точный, но он позволит правильно настроить работу системы;
с использованием стробоскопа.

Если силовой агрегат не заводится, а при прокручивании стартерного устройства никаких действий не происходит, надо удостовериться в правильности подключения «высоковольтников». Проблема может заключаться в проворачивании крышки распределительного устройства при установке системы. Если это произошло, то бегунок будет подавать импульсный сигнал на четвертый цилиндр вместо первого. Крышку надо прокрутить обратно и проверить правильность подключения проводов.

Процедура регулировки угла опережения выполняется посредством проворачивания корпуса трамблера, алгоритм действий следующий:

На заведенном силовом агрегате надо ослабить гайку, которая фиксирует корпус распределительного механизма.
Не спеша выполняется прокручивание устройства по и против часовой стрелки. Ориентироваться надо на слух

Важно, чтобы двигатель машины стал работать максимально стабильно. Угол прокручивания должен составить не более пятнадцати градусов.
Когда силовой агрегат будет функционировать стабильно и не троить, закручивается до конца гайка распределительного устройства.. Канал «Ато! мото-лайф» подробно рассказал о выполнении регулировки угла опережения на бесконтактных СЗ

Канал «Ато! мото-лайф» подробно рассказал о выполнении регулировки угла опережения на бесконтактных СЗ.

https://youtube.com/watch?v=W2vxBE_fxAo

Более точный вариант выполнить регулировку угла опережения зажигания на ВАЗ 2106 — использовать стробоскоп.

Устройство подключается к зажимам аккумуляторной батареи, а также высоковольтному кабелю цилиндра под номером 1

Затем силовой агрегат заводится, а световой индикатор стробоскопа осторожно подносится к меткам, установленным на блоке. Прибор позволит определить расположение риски, которая имеется на шкиве, при запущенном моторе. С помощью ключа ослабляется гайка распределительного устройства и узел проворачивается

Надо добиться, чтобы данная метка была совмещена с последней, наиболее короткой

С помощью ключа ослабляется гайка распределительного устройства и узел проворачивается. Надо добиться, чтобы данная метка была совмещена с последней, наиболее короткой.

Когда процедура настройки будет завершена, силовой агрегат автомобиля прогревается, надо протестировать выполненную работу, проехавшись на различных режимах. Если в результате нажатия на газ из моторного отсека доносится металлический звон, то в двигателе присутствует детонация. Это связано с тем, что угол опережения зажигания слишком ранний. Для регулировки гайку распределителя надо ослабить и прокрутить устройство по часовой стрелке на несколько градусов. Детонации быть не должно.

На ВАЗ 2106 после замены системы зажигания обороты силового агрегата на холостом ходу могут увеличиться в результате улучшенного образования искры. Для снижения этого параметра до оптимального (около 900 в минуту) нужно покрутить болт объема горючего. На карбюраторных устройствах «Озон» этот элемент имеет большие размеры и располагается с правой стороны, снизу от ДВС. Если в машине установлен агрегат от «Солекс», то для регулировки используется пластмассовый рычаг, установленный сзади, он упирается в ось заслонки.

Канал «Ремонт автомобиля своими руками» подробно рассказал о выполнении процедуры регулировки БСЗ на автомобилях ВАЗ.

https://youtube.com/watch?v=NbtcE2rEgPQ

Подготовительный этап

Чтобы выставить зажигание на автомобиле ВАЗ 2107, не требуется никаких специальных условий, операцию можно проделать как в гараже, так и на улице, в том числе и в зимний период. Для работы подготовьте такой комплект инструментов:

отвёртка плоская;
металлический щуп толщиной 0,35 мм;
ключ рожковый размером 13 мм;
автомобильная лампочка, рассчитанная на напряжение 12 В с припаянными к ней проводами;
ключ с длинной рукояткой, предназначенный для поворачивания коленчатого вала;
ключ для откручивания свечей.

Инструмент для настройки зажигания

В идеале лучше иметь в арсенале прибор для установки зажигания на работающем двигателе — стробоскоп. Он оснащён лампой, мигающей одновременно с моментом искрообразования в цилиндре, что позволяет увидеть положение насечки на шкиве коленвала при холостых оборотах и чётко откорректировать угол опережения.

Так выглядит стробоскоп, которым удобно настраивать опережение зажигания

Важный момент. Зажигание выставляется для того, чтобы обеспечить своевременное появление искры и запустить мотор, после чего потребуется дополнительная корректировка. Но последняя не принесёт вам желаемого результата, когда в цилиндрах отсутствует компрессия либо дают о себе знать проблемы с карбюратором. Если не устранить эти неисправности, то работа двигателя останется нестабильной, как ни настраивай систему искрообразования.

Причины неисправности

Причин того, почему могут происходить пропуски, довольно много, а именно:

разная компрессия в разных цилиндрах. Именно она является одной из наиболее распространенных причин того, почему возникают пропуски во время работы двигателя, поэтому проверить ее следует в самую первую очередь;

неисправности свечей зажигания. Здесь может быть целый ряд причин — начиная от образовавшегося нагара и заканчивая собственно плохими свечами. Для решения проблемы можно попытаться восстановить (например — очистить) уже имеющиеся свечи либо полностью заменить их на новые;

Здесь следует помнить важное правило — заменять следует всегда полный комплект свечей (4 штуки) даже в том случае, если неисправна только одна. Экономить на работоспособности двигателя не стоит. износ бронепроводов или их обрыв

Несмотря на высокую защищенность высоковольтных проводов, в ходе эксплуатации автомашины изнашиваются и они — их наружная оболочка истончается и могут возникать даже пробои. Для того, чтобы проверить состояние бронепроводов, следует замерить их сопротивление при помощи мегаомметра и сравнить его с цифрой, указанной на оболочке. Если они примерно одинаковы, значит провода исправны, если нет, то их следует заменить на новые, аналогичного типа;

износ бронепроводов или их обрыв. Несмотря на высокую защищенность высоковольтных проводов, в ходе эксплуатации автомашины изнашиваются и они — их наружная оболочка истончается и могут возникать даже пробои. Для того, чтобы проверить состояние бронепроводов, следует замерить их сопротивление при помощи мегаомметра и сравнить его с цифрой, указанной на оболочке. Если они примерно одинаковы, значит провода исправны, если нет, то их следует заменить на новые, аналогичного типа;

неисправности электрических контактов. Так, если наблюдаются пропуски зажигания в 4 цилиндре ваз 2114, то и проверить стоит все контакты, используемые для подключение электрооборудования к этому цилиндру. В случае наличия окислов или иных загрязнений контакты следует протереть керосином и очистить мелкой шкуркой;
неправильная работа механизма газораспределения. Для того, чтобы ее обнаружить, следует осмотреть приводной ремень ГРМ и определить, совпадают ли метки верхней и нижней точек. Если совпадают, значит механизм работает исправно, если же нет, то следует их совместить (при этом крайне желательно выполнить замену и самого приводного ремня). При установке ремня не следует забывать о его правильном натяжении — оно является одним из главных условий корректной работы газораспределительного механизма;

выход из строя модуля зажигания. Несмотря на высокую надежность, модуль все-таки может сломаться, в результате чего нормальная работа системы зажигания становится невозможной. Выяснить его работоспособность можно или по внешним причинам — по наличию механических повреждений либо глубокой коррозии или же заменив его на новый и проверив работу двигателя. Если выяснится, что модуль зажигания испорчен, то помочь может только замена, поскольку отремонтировать его практически невозможно;
применение бензина низкого качества. Безусловно, ни один автолюбитель не будет специально заливать плохое топливо в бак своей машины. Но сегодняшние реалии таковы, что далеко не всегда качество бензина, продаваемого на заправках, соответствует заявленному. Использование такого топлива приводит сначала к засорению фильтров, а затем — и форсунок, в результате чего нормальный впрыск смеси в цилиндры прекращается и начинаются пропуски. Избежать подобной неприятности можно пользуясь лишь проверенными топливозаправочными станциями;

попадание воздуха. Засасывание в систему лишнего воздуха приводит к обеднению смеси и неполадкам в работе мотора. Для того, чтобы найти место его проникновения, придется осмотреть всю систему воздухозабора и проверить состояние уплотнительных колец.

Таким образом, список возможных причин довольно большой, и проверять их следует последовательно, начиная с самых вероятных. Откладывать же поиск неисправности «на потом» не стоит, ведь работа двигателя с пропусками со временем может привести к очень серьезным повреждениям.

Что нужно предусмотреть, дабы произвести корректную регулировку

Можно один раз за долгое время, например год-два, а можно это делать ежемесячно, а в некоторых случаях и чаще. Всё это зависит от того, выполняются ли условия, которые необходимы для успешного завершения затеянного:

До начала регулировки нужно убедиться, что весь комплект свечей находится в рабочем состоянии.

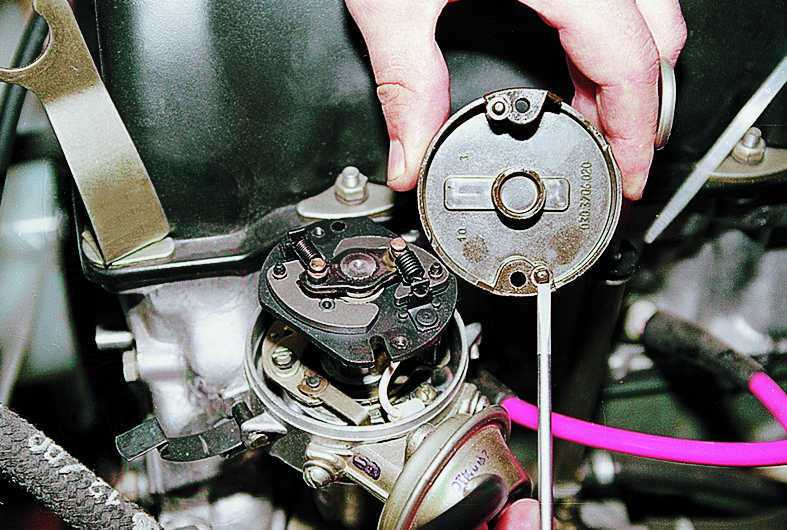

Вычистить контакты прерывателя, проверить его состояние и зазоры.
Должны быть в хорошем состоянии ВВ-провода. Они не должны иметь повреждений, колпачки свечей, катушки зажигания и контакты с трамблёром должны быть в полном порядке.

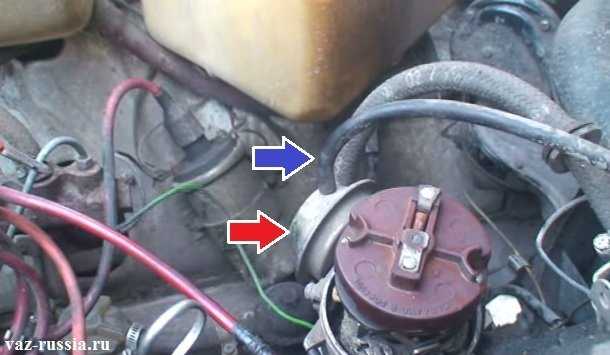

Должен быть подключён привод вакуумного зажигания, он должен иметь свободный ход.

Только при выполнении всех этих указаний можно производить регулировку.

Это интересно: Замена сальников клапанов своими руками
