Замена масла в ГУР

С предыдущей задачей легко сможет справиться каждый водитель – необходимо только узнать, где именно располагается бачок с маслом. А вот для того, чтобы заменить его – уже потребуется больше опыта. Хотя и эту задачу нельзя назвать сложной – по сути, весь процесс выполняется быстро и не требует особых навыков и познаний.

Что интересно – большинство производителей автомобилей никак не регламентирует периодичность замены масла в ГУРе. В таких случаях лучше полагаться на многолетний опыт специалистов. Механизм усилителя очень чувствительный, и сразу же реагирует на любые изменения качества масла – так что периодически его все же необходимо менять.

Если периодичность замены не указана в инструкции к транспортному средству – рекомендуется производить ее примерно каждые 20-30 тыс. км пробега (естественно, в том случае, если раньше она не потребуется из-за каких-либо проблем).

Причинами, по которым масло следует сменить, является его потемнение и/или появление запаха гари.

Прежде чем приступать к описанию процедуры, следует отметить, что экономить на масле для ГУРа настоятельно не рекомендуется – механизм весьма «привередливый», и к дешевым второсортным маслам относится очень плохо. Идеальный вариант – это использовать масло, которое рекомендует производитель Вашего автомобиля. Ну или на крайний случай – Dexron 3 (можно назвать его универсальным вариантом). В крайних случаях (к примеру, если в дороге произошла неполадка, и система дала течь) в бачок можно долить трансмиссионного или моторного масла – это поможет Вам доехать до ближайшего автосервиса. Однако долго ездить с таким «коктейлем» не рекомендуется – лучше всего сразу ехать в мастерскую и полностью менять масло уже там.

Ну а теперь перейдем непосредственно к описанию процедуры:

• Попускаем хомуты, которые имеются на патрубках бачка (на всасывающем и на возвратном) и подвигаем их в сторону.
• Откручиваем крепежи бачка.
• Подготавливаем подходящую тару для слива (минимум на 2 литра) и застилаем все приводы под капотом. Ну и под рукой полезно иметь чистую ветошь – при таких операциях масло обязательно куда-нибудь – да капнет.
• Наклоняем бачок и снимаем с него возвратный патрубок. Держите наготове ветошь – из патрубка сольются остатки жидкости.

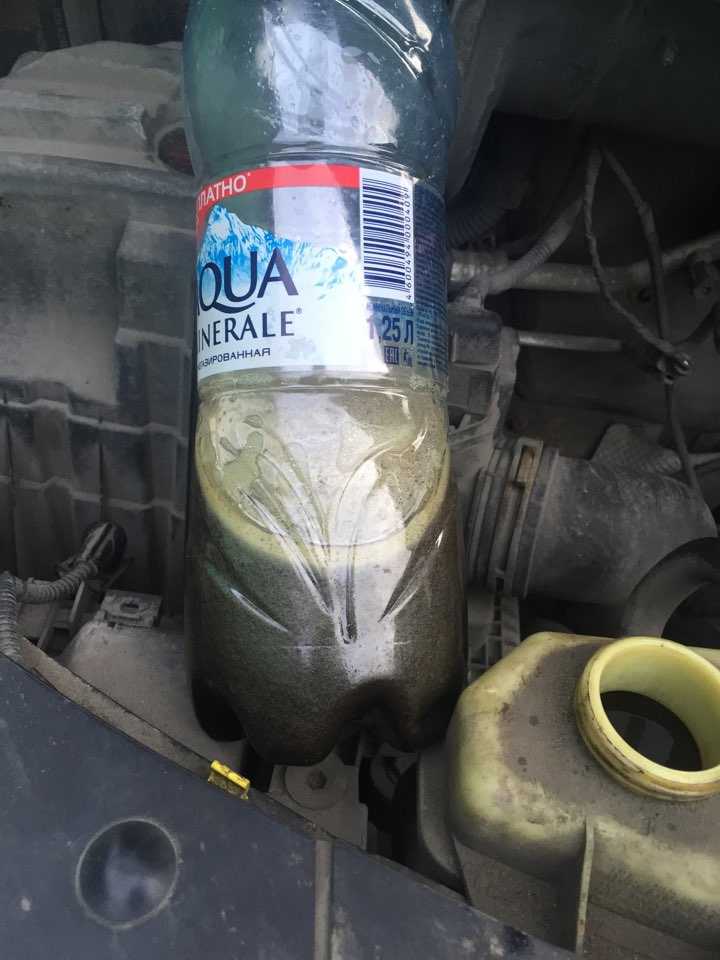

• Сливаем масло из бачка в приготовленную тару.
• Патрубок отсоединяем от насоса и снимаем бачок. Если есть время и желание – настоятельно рекомендуется вымыть емкость и дать ему просохнуть – воды в системе быть не должно ни в коем случае.
• Устанавливаем бачок на место.
• Надеваем на насос встасывающий патрубок.
• На штуцер бачка надеваем возвратный патрубок, а на него надеваем любой шланг подходящего диаметра и опускаем его в тару.
• Приподнимаем переднюю часто автомобиля с помощью домкрата – чтобы они могли свободно поворачиваться.
• Заливаем масло до максимальной отметки.
• Не заводя мотор, прокручиваем автомобиль до упора в обе стороны. При этом из возвратного патрубка будет сливаться старое масло из системы, а из бачка – в нее будет поступать новое. Продолжаем поворачивать рулевое колесо до тех пор, пока из возвратного патрубка не польется «свежее» масло.
• Закрепляем бачок.
• Закрепляем выходной патрубок, накидываем и закручиваем все хомуты.
• Доливаем масло до максимальной отметки – часть его уйдет в систему, и уровень в бачке немного опустится.
• Запускаем мотор и несколько раз поворачиваем руль до упора в обе стороны. При этом уровень масла в бачке опять немного снизится – так что после этого заглушаем двигатель и доливаем масло.

Можно ли заливать в ГУР моторное масло

Чтобы понять, можно ли лить в ГУР другие масла, например моторное или трансмиссионное, нужно знать, какие функции оно выполняет.
Жидкость в ГУР должна справляться со следующими задачами:

• Смазка всех узлов гидроусилителя;
• Защита от коррозии и износа деталей;
• Передача давлений;
• Препятствие пенообразованию;
• Охлаждение системы.

Вышеперечисленные характеристики достигаются путем добавления различных присадок, наличие и сочетание которых и наделяет масло для ГУР необходимыми качествами.

Относительно трансмиссионного масла все не так однозначно, японцы зачастую используют одну и ту же жидкость ATF для автоматической трансмиссии и гидроусилителя. Европейцы настаивают на использовании специальных PSF (Power Steering Fluid) масел.

История возникновения

Имя изобретателя гидравлического усилителя руля точно не известно. Первые упоминания о подобной системе датируются 1876 годом, когда некий  Фитц (Fitts), применил его на своем паровом автомобиле: слишком тяжелая машина плохо слушалась руля. Запатентовал гидроусилитель руля американец Роберт Твайфорд в 1900 году, в 1903 году его применили на серийном грузовике. В первой половине ХХ века гидроусилитель руля применялся редко и только на тяжелых машинах: грузовиках и бронеавтомобилях в виду своей дороговизны. Только в 50-е годы гидроусилитель руля стал массово применяться в серийных легковых автомобилях.

Преимущества применения гидроусилителя руля:

• уменьшает усилия необходимые для поворота рулевого колеса;
• обеспечивает необходимую траекторию поворота без изменений;
• улучшает маневренность автомобиля;
• полная обратная связь – водитель «чувствует» дорогу;
• смягчает отдачу от ударов, вызванных наездом колес на неровности и выбоины на дороге;
• меняет «чувствительность» руля в зависимости от скорости движения;
• повышает безопасность движения в случае разрыва шин передних колес (блокирует самопроизвольный поворот);
• при отказе системы остается возможность управлять автомобилем.

Недостатки:

• высокая стоимость, бюджетные автомобили так и не получили гидравлический усилитель на руль;
• дополнительные затраты мощности двигателя для вращения вала насоса.

Существует два основных типа гидравлических усилителя руля: совмещенный с рулевым механизмом и с продольной тягой.

Устройство и основные компоненты гидравлического усилителя руля, совмещенного с продольной тягой рис.1:

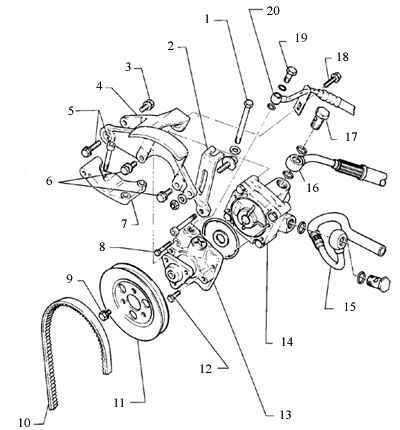

Насос (1) – агрегат, обеспечивающий необходимое давление, а также циркуляцию рабочей жидкости в гидросистеме.

Наиболее массово используется конструкция роторного гидронасоса – рис.2, благодаря его надежности и высокой производительности.

Рис.3 – варианты конструктивного исполнения насосов автомобильных гидросистем различных производителей.

Для оптимального размещения составляющих гидроусилителя руля насос (1) часто объединяют с бачком (4) в один компактный агрегат – рис.4:

Насос приводится в действие коленвалом двигателя с помощью ременной передачи.

Корпус рулевой рейки (2) на рис.1. Представляет собой агрегат, заключающий в себе рулевую рейку с гидроцилиндрами и распределитель.

Распределитель, узел (3) на рис.1. Предназначен для направления рабочей жидкости под давлением в рабочий цилиндр и ее отток обратно в бачок, в зависимости от положения руля. Главный подвижный элемент распределителя – золотник бывает двух типов:

• осевой – перемещается поступательно;
• роторный – вращается;

Бачок (4) для масла – представляет собой емкость для рабочей жидкости.

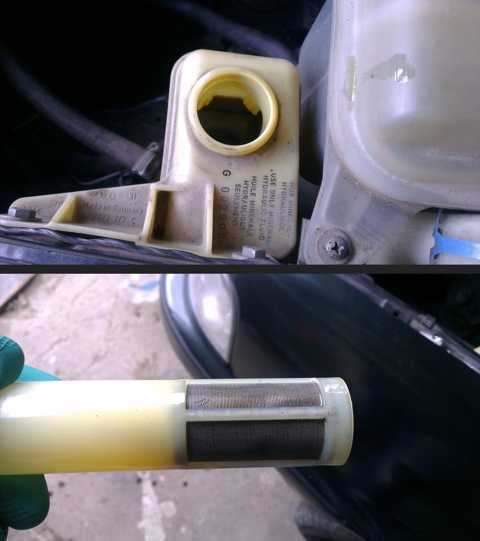

Внутри фильтр для масла, а в пробке датчик уровня жидкости – щуп:

Соединительные шланги (5). Обеспечивают необходимую циркуляцию рабочей жидкости в системе гидроусилителя руля. Шланги высокого давления соединяют насос с распределителем и передают давление в гидроцилиндры. По шлангу низкого давления жидкость возвращается обратно в бачек, а из бачка – к насосу. Рис.8 – шланги гидроусилителя руля и фитинги для подсоединения.

Рабочая жидкость гидроусилителя руля обеспечивает функционирование системы – передает давление от насоса к рабочим цилиндрам, смазывает трущиеся детали  механизмов. Представляет собой индустриальное (машинное) масло с модификаторами, подобная смесь стала отдельным продуктом – жидкостью для гидроусилителей или автоматических трансмиссий.

Для чего нужен ГУР?

ГУР – система, входящая в состав рулевого управления, и направлена на снижение усилия, прилагаемого водителем на руль, при смене направления движения.

При этом данная система обеспечивает передачу условий движения управляемых колес на руль, так называемое «чувство дороги», также эта система принимает на себя ударные нагрузки от колес и амортизирует их, не передавая на рулевое колесо.

Сейчас рулевое управление, оснащенное ГУР, выполняется комбинированным, то есть оно входит в общую конструкцию системы управления автомобилем.

Это обеспечивает возможность управления авто даже после выхода из строя ГУР, но в таком случае усилие на руле возрастет.

Как правильно сменить жидкость гидроусилителя руля в Audi A6?

Замена жидкости в гидроусилителе руля в Audi A6 необходима, если присутствует хоть один из перечисленных признаков:

• чрезмерный гул при работе насоса;
• повышенные усилия при повороте рулевого колеса;
• руль выворачивается с неравномерными рывками;
• при проверке масло оказалось темных оттенков или поменяло консистенцию;
• низкий уровень жидкости в бачке руля.

По регламенту, менять смазку ГУР в Ауди А6 следует каждые 30000 км. Если для водителя характерна интенсивная езда, то данные сроки могут сократиться.

Первый этап

Необходимый объем — 1 литр.

G002 и G004 можно смешивать между собой, если не известно, какое изначально масло было влито.

Список инструментов для замены жидкости в гидроусилителе руля на Ауди А6:

• два домкрата;
• специальный шприц;
• набор отверток и плоскогубцы;
• заглушка для отверстий;
• бутылка;
• удлинитель со штуцером;
• новое масло.

Второй этап

Перед тем как приступить к работе, следует поднять домкратами машину так, чтобы вывесить передние колеса и их можно было свободно вращать.

Слив старой жидкости осуществляется в следующем порядке:

Снять с бачка гидроусилителя защиту и отсоединить крепления разъемов;
Взять шприц и подсоединить к нему трубочку или шланг и опустить в бачок;
Откачать старую жижу в емкость;
Опустить конец трубочки во всасывающий патрубок насоса и забрать старую смесь;
Ослабить и отодвинуть два хомута с нижних патрубков и снять бачок;
Промыть его можно водой или специальным средством;
Всасывающий патрубок отвести в сторону, а второй опустить в емкость;
Сесть за руль и вывернуть его в обе стороны до предела, чтобы вся масса вышла из рейки;
Подсоединить всасывающий патрубок к бачку, а подающее отверстие закрыть заглушкой;
Влить масло и снова прокрутить руль до предела. Это необходимо, чтобы остатки старой массы вышли из каналов системы;
Проделать манипуляции до тех пор, пока жидкость на выходе не будет чистой как и на входе;
Чтобы прочистить насос гидроусилителя, стоит завести двигатель на пару секунд

Важно, чтобы в этот момент вся масса не ушла из бачка в систему. Через сливной канал снова выйдут остатки масла;
В обратном порядке собрать систему.

Третий этап

Теперь, когда вся старая смесь вытекла и бачок с узлами прочищен, можно залить новое масло в гидроусилитель руля на Ауди:

• В отверстие бачка влить новый продукт до уровня MAX.
• Завести двигатель и произвести вращения руля.
• Долить при необходимости масло.

На этом ремонт окончен.

Зачем прокачивать систему гидроусилителя руля ?

Возможно, поворот рулевого колеса стал шумным, или руль стал вращаться туго и сложнее. Это потенциальные признаки попадания воздуха в систему гидроусилителя руля.

Признаки захваченного воздуха в рулевой системе:

• Вы слышите свист в насосе рулевого управления.
• Пузырьки появляются в пластовой жидкости.
• Пластовая жидкость низкая и пенистая.
• Рулевое колесо трудно поворачивать.
• Система рулевого управления подтекает.
• Вы слышите хрип или рычание на низких скоростях при повороте.
• Рулевое колесо стонет, когда оно поворачивается влево или вправо.
• Вы слышите жужжание при повороте руля.
• Система рулевого управления издает шум при работе.

Воздух может попасть в систему разными способами:

1. из-за поврежденного шланга, фитинга, уплотнения или компонента
2. после того, как вы заменили какой то системный компонент
3. после того, как вы отсоединили и снова подключили шланг

Следующие разделы помогут вам проверить наличие захваченного воздуха и, при необходимости, удалить воздух из системы гидроусилителя руля. Вы найдете более одного метода, который вы можете применить, в зависимости от вашей конкретной модели.

Добавляйте только жидкость для гидроусилителя руля, рекомендованную производителем вашего автомобиля для вашего конкретного применения.

1. Проверка системы рулевого управления на наличие захваченного воздуха

Возможно, вы не уверены, что в вашей системе рулевого управления есть воздух. Вот пара простых тестов, которые вы можете применить дома, чтобы проверить систему на наличие воздуха.

Для чего нужна прокачка

Как отмечалось выше, система гидроусилителя является воздухонепроницаемой. Она должна быть свободной от влаги, воздуха, пыли или грязи, ведь только в таком случае сможет полноценно выполнять свои функции — подавать нужное давление на поршень, осуществлять смазку запчастей системы и выводить тепло. Не только внешние факторы пагубно сказываются на работе системы гидравлического усилителя.

Первый гидравлический усилитель руля был изготовлен в 1925 году. Его создателями стали Фрэнсис Дэвис и Джордж Джессоп. ГУР учёные вмонтировали на автомобиль марки Pierce-Arrow Roadster, собственником которого был Дэвис.

Небрежная эксплуатация машины может спровоцировать ряд проблем, в результате которых:

• изнашиваются части деталей, что провоцирует попадание частиц стальной крошки в жидкость;
• разрушаются и приходят в негодность резиновые элементы, вследствие чего нарушается герметизация;
• изменяется состав масляной смеси под воздействием высоких температурных показателей;
• разрушаются шланги и патрубки.

Все вышеописанные факторы приводят к тому, что по истечении определённого времени происходит разгерметизация системы ГУР.

Подобная ситуация является весьма опасной для автотранспорта, поскольку:

• способна полностью изменить рабочие техсвойства привода;
• приводит к блокировке руля в правой или левой позиции, за счёт чего не удаётся осуществить управление ТС;
• провоцирует неравномерное вращение рулевого колеса, что существенно усложняет точное выполнение манёвра.

Важно!Прокачивание ГУР является весьма серьёзным и ответственным мероприятием, которое является гарантией стабильного функционирования рулевого управления. Именно по этой причине крайне важно доверить процедуру профессиональным мастерам

Чтобы избавить систему от воздуха, практикуют её прокачку, которая позволяет восстановить полноценное функционирование рулевого управления

При этом, важно не только правильно прокачать ГУР, но поддерживать его работоспособность на долгое время

Для этого специалисты советуют:

• применять только высококачественные масла, рекомендованные заводом-производителем;
• убирать воздух с системы, строго соблюдая инструкцию;
• заменить рабочую смесь в полном объёме;
• контролировать состояние пыльника рейки руля и систематически очищать детали от пыли.

Характерные неисправности гидроусилителя руля

Неисправности в работе гидроусилителя легко опознать по характерным признакам. Среди них:

• Туго поворачивается рулевое колесо. Вероятные причины — выход из строя насоса ГУР, использование неподходящей рабочей жидкости, залипание каналов золотникового механизма.
• При вывернутом до упора рулевом колесе (в любую сторону) в процессе езды слышен звук высокой частоты (похожий на свист). Вероятная причина — прослаблен приводной ремень.
• Рулевое колесо поворачивается рывками. Вероятные причины неисправности — несоответствие рабочей жидкости спецификации, заявленной производителем, неисправность распределяющего жидкость механизма, неисправность насоса.
• Наличие интенсивного пенообразования в расширительном бачке. Вероятные причины — смешивание жидкостей разных типов, неисправность насоса ГУР.
• При работающем двигателе происходит самопроизвольный поворот рулевого колеса в любую сторону. Вероятная причина — неисправная работа золотникового механизма, чаще всего, засорение его рабочих каналов, неверная сборка (например, после установки ремкомплекта).

Распространенные поломки гидроусилителя руля

1. Нестабильное движение машины на трассе, требуется периодически выправлять направление следования автомобиля дополнительными движениями руля.

Вероятные причины и пути решения:

• наличие свободного хода рулевого колеса – если он превышает допустимый порог, то требуется регулировка;
• износ элементов винтовой пары рулевого устройства, если износ присутствует, то винтовую пару необходимо заменить.

2. Нанесение вреда фильтру насоса, или же замусоривание: в гидросистему проник воздух, признаки этого факта: мутное масло и наличие пены в бачке. Для решения проблемы необходимо осуществить промывку и прокачку системы, затем поменять фильтр.

Как долить

Сам процесс доливки прост – нужно открутить крышку расширительного бачка гидроусилителя и добавить столько жидкости, чтобы она находилась между отметками MIN и MAX.

Главной проблемой при доливке масла в ГУР является его выбор. Хорошо если замена еще не производилась, и в системе находится жидкость с завода производителя. В этом случае достаточно свериться с технической документацией, взять рекомендованное масло и долить до нужного количества.

Если вы не знаете, что залито в систему, рекомендуем сразу произвести замену , ведь вам в любом случае придется покупать канистру жидкости на доливку.

Как прокачать ГУР

Как залить масло и прокачать ГУР

Процедура замены жидкости и прокачки ГУР выполняется в строгом соответствии с существующим алгоритмом. Некоторые автопроизводители могут вносить в него свои особенности. Если у вас есть мануал к вашему автомобилю, рекомендуем ознакомиться с соответствующим разделом. В общих же чертах шаги необходимо выполнять в такой последовательности:

• Полностью поднимите автомобиль на подъемнике или вывесите его передние колеса.
• При необходимости выполните слив старой жидкости из расширительного бака. Для этого следует снять возвратный шланг (идущий в систему ГУРа) с расширительного бачка и поставить на него заглушку, чтобы жидкость из шланга не выливалась. К освобожденному кранику на бачке присоединяют шланг, идущий к пустой бутылке, куда предполагается сливать старую гидравлическую жидкость.
• Основной объем жидкости удобнее всего откачивать шприцом и сливать в отдельную бутылку. Когда жидкости останется совсем мало переходим к следующему пункту.
• Провести заливку рабочей жидкости в расширительный бак до верха.
• Далее следует покрутить рулевым колесом из стороны в сторону (от упора до упора) несколько раз с тем, чтобы через шланг вытекла оставшаяся в системе старая жидкость. Поскольку новая жидкость вытесняет старую, не забываем следить за уровнем масла в бачке, чтобы в шланг не попал воздух.
• При падении уровня жидкости вновь доливаем ее.
• Запустите двигатель на 2-3 секунды и заглушите. Это делается для того, чтобы жидкость начала распространяться по системе.

Важно помнить, что если вы завоздушили систему ГУР, то воздух можно выгнать с помощью прокачки путем вращения руля из стороны в сторону. Однако ни в коем случае не запускайте двигатель, поскольку воздух в системе критичен для насоса ГУР и может стать причиной его выхода из строя

Откачка масла шприцом

• Далее следует долить рабочую жидкость в бачок до уровня отметки MAX и повторить процедуру с запуском двигателя. Этот цикл повторить 3-5 раз.
• Сигналом к прекращению прокачки является тот факт, что в сливную бутылку перестает попадать воздух из возвратного шланга. Это означает, что в гидравлической системе воздуха больше не осталось, а бачок попадает свежая чистая жидкость.
• После этого нужно установить на место возвратный шланг (подсоединить к расширительному бачку, где он был изначально установлен).
• Вновь наполнить бачок до уровня MAX, после чего запустить двигатель.
• Для прокачивания гидроусилителя необходимо 4-5 раз медленно покрутить рулем от левого до правого упора. В местах упоров делать паузы на 2-3 секунды. Если воздух остался, он должен выйти в расширительный бак. В процессе проверки следим за тем, чтобы насос не издавал посторонних шумов.
• Сигнализатором того, что прокачка закончилась, будет отсутствие на поверхности жидкости в бачке воздушных пузырьков.
• После этого плотно закройте расширительный бак.

Прокачка системы ГУР

Прокачку системы также можно осуществлять без запуска двигателя, “на холодную”. Для этого достаточно вращать рулем от левого до правого упоров. При этом старая жидкость и воздух выходят из системы. Однако большинство автопроизводителей все же советуют прокачивать систему с запущенным двигателем.

Уровень жидкости в бачке должен находиться между отметками MIN и MAX. Помните, что при нагреве жидкость расширяется, поэтому не следует наливать ее сверх имеющейся отметки.

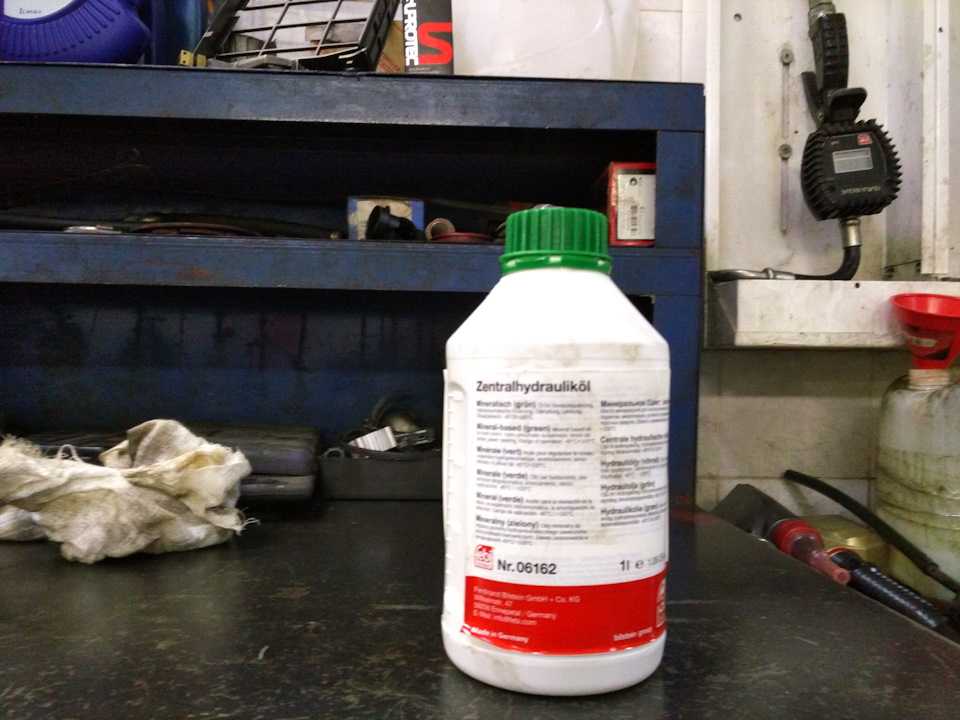

Какие типы жидкостей ГУР бывают

Исходя из вышесказанного можно понять, что все элементы системы лишь обеспечивают давление жидкости, дают нужное направление деталям и переводят давление в усилие. Основным же рабочим элементом в системе ГУР выступает жидкость.

Жидкость для гидроусилителя руля, кем бы она ни была произведена, в своей основе имеет нефтяные составляющие. По сути это то же масло, только с определенными свойствами.

Если у моторных масел основная задача – смазывание трущихся деталей, то у масла для ГУР – передача усилия.

А поскольку оно должно быстро передаваться по каналам, жидкость для гидроусилителя руля должна быть не очень вязкой, но при этом данное масло должно еще и смазывать элементы системы, но в несколько меньшей степени, чем моторное масло.

Жидкости для ГУР выпускаются двух типов:

1. Минеральные;
2. Синтетические.

Минеральное используется в большинстве ГУР, синтетическое встречаются реже.

Особенностью данных жидкостей не является взаимозаменяемость, как это бывает с моторными маслами. При этом переход с минеральной жидкости на синтетическую приведет к поломке ГУР.

А все потому, что в составе синтетических жидкостей имеются присадки, которые негативно сказываются на ресурсе резинотехнических элементов на основе каучука, а в ГУР таких элементов — достаточно.

Жидкость для гидроусилителя руля Ford синтетическая «DP-PS», 1л.

Обычно в тех. документации на авто указывается, что применяется синтетическая жидкость для гидроусилителя руля, и использовать нужно только ее.

Если информации по жидкости в документации нет, то в авто по умолчанию используется минеральная.

Требования к маслу для гидроусилителя руля

1. Термостойкость.

Так как масло предназначено не только для смазывания механизмов, оно выполняет функцию теплоотвода от нагреваемых деталей и частей гидроусилителя. Жидкость должна быть устойчивой к высоким температурам до 110⁰С, а также не терять свои свойства при низком давлении и при температуре до минус 35⁰С.

1. 1. Стабильная вязкость.

Масло для ГУР содержит присадки, которые контролируют уровень вязкости жидкости в условиях изменения температур окружающей среды. Благодаря этому, при низких температурах масло сохраняет свои свойства и не густеет, что позволяет вращать руль без лишних усилий.

1. 1. Прозрачность и гомогенность.

Отличительное свойство хорошего и качественного масла, это его прозрачный вид и однородная консистенция. Даже после длительного простоя машины, присадки не должны выпадать в осадок и засорять масло.

1. 1. Износостойкость.

Масло все же оказывает агрессивное влияние на резиновые детали и механизмы машины. Выбирать стоит такой тип жидкости, который имеет специальные добавки с функцией защитной пленки, благодаря чему сокращается срок износа резиновых деталей.

1. 1. Незначительное пенообразование.

Нежелательным явлением в баке масла для ГУР является пенообразование. Появление пузырей может плохо сказаться на поворотном механизме руля, а именно будет затрудняться процесс передачи усилия от руля к поворотному механизму

Так что стоит обратить внимание на этот немаловажный критерий при выборе масла

Цветовые особенности жидкостей

Также жидкости для ГУР подразделяются между собой по цвету. Интересно, что изначально все они были красного цвета –Dexron.

По своему классу жидкости для гидроусилителя руля относятся к маслам для автоматических коробок передач (ASF), но у жидкостей для ГУР другое обозначение PSF

При этом PSF – это та же ASF, но только присадки у последней несколько иные, и рассчитаны на работу с фрикционами коробки, которых у ГУР нет.

Но эти присадки никоим образом на работу ГУР не влияют, поэтому часто японские авто с завода идут с залитой ASF в бачок ГУР.

Европейские же компании, чтобы владельцы их авто покупали только их же продукцию, сделали свои жидкости, но с другой окраской.

Так на Mercedes часто используется жидкость для ГУР желтого цвета, а концерн VAG применяет на своих авто зеленую жидкость.

Жидкость ГУРА Febi VAG/BMW синтетика 1л.

Некоторые из жидкостей с разными цветами даже при смешивании их на работу ГУР не влияют, но некоторые, к примеру, желтые с зелеными – смешивать нельзя, поскольку они образуют пену, хотя желтые жидкости могут без проблем взаимодействовать с красными.

И все же лучше такие эксперименты не ставить, и в случае, когда принято решение заменить жидкость ГУР – использовать только соответствующую по цвету, причем производитель ее не особо важен

И важно не путать масла по составу

Синтетические масла заливаются только в ГУР, которые уже изначально работали с ней, а минеральные – только в гидроусилитель руля, работающий на таком виде жидкости.

Замена жидкости в ГУР

Процесс замены жидкости здесь относительно несложен и похож принципом работы у многих автомобилей. Надо только следить за попаданием воздуха в систему, он нарушает её нормальную работу, и даже может повредить гидронасос.

Частичная

При частичной замене удаляется только жидкость из бачка, после чего он заполняется свежей.

При работе оставшееся масло перемешивается со вновь залитым:

• вскрывается бачок, и оттуда откачивается имеющаяся там жидкость при помощи подходящего шприца, на который надета гибкая пластиковая или резиновая трубка;
• бачок заполняется новым продуктом до максимальной отметки на его прозрачной стенке или на щупе;
• запускается двигатель, и руль выворачивается несколько раз в обе стороны до упора, лучше эту операцию проводить с вывешенными передними колёсами;
• при необходимости уровень доводится до нормы;
• операции можно повторять, чем больше жидкости поучаствует в обмене, тем чище окажется оставшийся в системе продукт.

При таком методе очень желательно знать, что конкретно было залито в ГУР, и не допускать смешивания не проверенных на совместимость жидкостей.

Полная замена на примере Ауди А6 С5

Полная замена гидравлического масла обеспечивает максимальный эффект для узлов системы и позволяет не заботиться о совместимости жидкости.

Работа проводится не методом смешивания, как при частичной, а по принципу замещения старого масла новым.

• откачать из бачка старую жидкость при помощи того же шприца;
• снять с бачка шланги подачи и обратки, отвернуть бачок и вынув его из-под капота тщательно промыть аэрозольным очистителем карбюратора или тормозов, эти составы качественно удаляют грязь и отложения;
• установить бачок на место, подсоединить напорный шланг, заглушить патрубок обратки в бачке, а шланг удлинить и опустить под машину в ёмкость для сбора отработанной жидкости;
• заполнить бачок свежим маслом для гидроусилителей руля, имеющим допуск VAG для данного автомобиля;
• вывесить передние колёса и вращая руль от упора до упора (авто не заводить) приступить к сливу жидкости, наблюдая за цветом и прозрачностью сливаемой, не допуская опустошения бачка, чтобы не завоздушить систему;
• как только из обратки пойдёт свежая прозрачная жидкость, процедуру можно завершить, установить шланг на место и после запуска двигателя на короткое время с поворотом колёс до упоров заглушить.
• восстановить уровень жидкости на максимальной отметке.

Обычно для качественной замены жидкости с этапом очистки ГУР требуется до двух литров жидкости, хотя возможно результат устроит и при меньшем количестве пропущенного через систему нового масла.

Цветовая классификация

Руководствоваться только цветовой градацией при выборе масла неправильно, хотя такая практика широко распространена среди автовладельцев. Также часто указывается какого цвета жидкости можно смешивать, а какие не стоит.

Красное трансмиссионное масло ATF, как правило синтетическое, эталонной считается марка Dexron от General Motors, но есть продукты других производителей, такие как Revenol, Motul, Shell, Zic и т.д.
Желтое, производимое концерном Daimler и по его лицензии масло, используется в гидроусилителях Mercedes-Benz. Бывает синтетическим и минеральным.

Зеленое масло. В большинстве своем многофункциональные и универсальные жидкости, по составу могут быть как синтетическими так и минеральными. Используются в гидроусилителях, подвеске и других системах, предусматривающих работу на жидкостях. Смешивать с другими цветами нельзя, за исключением случаев, когда производителем заявлена полная совместимость, например Comma PSF MVCHF совместима с некоторыми видами Dexron.

Различные виды масел

Dexron
– отдельный класс ATF жидкостей от General Motors, выпускаются с 1968 года. Дексрон является торговой маркой, производится как самой GM, так и другими фирмами по лицензии.

ATF
(Automatic Transmission Fluid) – масла для автоматических трансмиссий, часто используются японскими автопроизводителями и в ГУР.

PSF
(Power Steering Fluid) – дословно переводится как жидкость гидроусилителя руля.

Multi HF
– специальные, универсальные жидкости для ГУР, имеющие допуски от большинства автомобильных производителей. Например, жидкость СHF, производимая немецкой фирмой Pentosin (пентосин), получила допуски от BMW, Ford, Chrysler, GM, Porsche, Saab и Volvo, Dodge, Chrysler.

11.8. Система гидроусиления рулевого управления

Насос гидроусилителя рулевого управления для 4-цилиндровых моделей

1. 20 Н.м. 2. Кронштейн 3. 20 Н.м., всегда заменяйте 4. Кронштейн 5. 20 Н,м. 6. Кронштейн 7. 20 Н.м. 8. Клиновой ремень, размер: 9.5 х850 мм 9. Болт и крепежная гайка 10. 20 Н.м. 11. Шкив, устанавливайте отметкой «5Z» вперед 12. 25 Н.м. 13. 20 Н.м. 14. Лопастный насос перед установкой заполните всасывающую часть гидравлической жидкостью и повращайте насос, чтобы жидкость стала выходить из выходного канала

15. Болт «банджо», момент затяжки: 50 Км 16. Уплотнительное кольцо всегда заменяйте 17. Всасывающий шланг 18. 19. Болт «банджо», момент затяжки: 50 Н.м. 20. Шланг высокого давления 21. Кронштейн 22. 20 Н.м.

Насос гидроусилителя рулевого управления для 5-цилиндровых моделей

1. Болт «банджо» момент затяжки: 50 Н.м. 2. Уплотнительное кольцо всегда заменяйте 3. 20 Н.м. 4. Кронштейн 5. Кронштейн 6. Клиновой ремень размер: 12.5×992мм 7. 20 Н.м. 8. Шкив устанавливайте отметкой «5Z» вперед 9. 20 Н.м. 10. Натяжное устройство 11. 20 Н.м. 12. Самоконтрящаяся гайка момент затяжки: 20 Н.м.

13. Насос гидроусилителя рулевего управления перед установкой заполните всасывающую часть гидравлической жидкостью и повращайте насос, чтобы жидкость стала выходить из выходного канала 14. Кронштейн 15. Трубка высокого давления 16. Уплотнительное кольцо всегда заменяйте 17. Болт «банджо», момент затяжки: 45 Нм. 18. Всасывающий шланг 19. 20 Н.м. 20. Уплотнительное кольцо

Бачок гидроусилителя рулевого управления

1. Шланг обратного трубопровода 2. Хомут 3. Бачок заполнен гидравлической жидкостью проверьте уровень жидкости в бачке (по отметкам на резервуаре) после того, как двигатель паработает в течение 2минут, колеса при этом должны стоять прямо заглушите двигатель, проверьте уровень жидкости и добавьте до отметки МАХ, если необходимо

4. Хомут 5. Всасывающий шланг 6. Фильтр прочищайте чистящим раствором 7. Фиксатор пружины надевается на щуп для измерения уровня жидкости 8. Пружина 9. Уплотнительно кольцо 10. Крышка заливного отверстия

Насос системы гидроусиления рулевого управления

1. Пластина прокладки * вставляется в прокладку 2. Прокладка* 3. Пластина с отверстиями 4. Стопорное кольцо * 5. 15 Н.м. смажьте герметиком D6 перед установкой более длинный конец закручивается в корпус насоса 6. Вал насоса с фланцем проверьте на наличие царапин и следов износа если необходимо, замените весь насос снимите poтор и вал для замены уплотнительного кольца 7. Уплотнительное кольцо* для замены, необходимо разобрать насос 8. Корпус масляные каналы (указаны стрелкой) обоих половинок корпуса должны совпадать после сборки 9. Уплотнительное кольцо* 10. Ротор 11. Лопасти отполированная поверхность (указана стрелкой) должна быть обращена наружу 12. Статор положение установки: стрелка на статоре должна быть видна после установки 13. Фиксатор клапана аккумратно снимайте при помощи маленькой отверкти 14. Ограничительный клапан, не разбирайте 15. Пружина 16. Корпус

Сдвоенный гидравлический насос для модели с 20-клапанным двигателем

1. Болт для натяжения клинового ремня 2. Зажим 3. 20 Н.м. 4. Поворотный кронштейн 5. 20 Н.м. 6. З0Н.м. при откручивании или снятии, всегда заменяйте деталью 100 067 04 7. Подвижный кронштейн 8. 20 Н.м. 9. 20 Н.м. 10. Клиновой ремень, размер: 12.5×992 мм 11. Шкив, устанавливайте отметкой «5Z»вперед

12. 10 Н.м. 13. Насос с двумя поршнями системы сервоусиления тормозов 14. Лопастной насос перед установкой, заполните всасывающую часть гидравлической жидкостью и повращайте насос, чтобы жидкость стала выходить из выходного канала 15. Обратный трубопровод, от тройника 16. Трубка высокого давления, идет к рейке рулевого управления 17. 50 Н.м. 18. 20 Н.м. 19. 35 Н.м. 20. Трубка высокого давления
