Транзисторный коммутатор

Транзисторный коммутатор предназначен для коммутации электрического тока в первичной обмотке катушки зажигания (разрыва первичной цепи катушки зажигания в необходимый момент путем включения большого омического сопротивления выходного транзистора).

Транзисторный коммутатор установлен на левой стенке в кабине автомобиля. Следует иметь в виду, что транзисторный коммутатор может работать только при температуре окружающей среды не выше 70 °С и не ниже минус 60 °С.

Транзисторный коммутатор в условиях эксплуатации не ремонтируется и в случае выхода из строя заменяется на новый.

При проверке работоспособности приборов контактно транзисторной системы зажигания разомкните контакты распределителя 4. (см. рис.9-16), включите зажигание и проверьте напряжение. При исправных электропроводах и исправных приборах напряжение на клеммах добавочного резистора 2 катушки зажигания и на клемме «Р» транзисторного коммутатора должно иметь следующие пределы:

1. На клемме добавочного резистора «Б» 12,0…12‚2 В, на клемме «ВК» — 9 В, на клемме «К» — 7…8 В.
2. На клеммах катушки зажигания — 7…8 В.
3. На клемме «Р» — транзисторного коммутатора — 3…4 В.

коммутатор зил

Если провода и  приборы исправны, а на клемме «Р» транзисторного коммутатора напряжения нет, то это будет свидетельствовать, что транзисторный коммутатор неисправен и его следует заменить.

«В том случае, когда нет в наличии запасного транзисторного коммутатора, систему зажигания можно перевести на не транзисторную, установив конденсатор и катушку, зажигания Б 114—Б на Б13 с его добавочным сопротивлением.

Какие свечи зажигания на ВАЗ лучше выбрать?

Существует обильное количество различных модификаций детали, что усложняет жизнь автомобилистам. Проблема заключается в том, что каждый мотор конструируется под определенный тип свечей. Если поставить не подходящую деталь может возникнуть ряд негативных последствий.

1. Пропуски воспламенения смеси ввиду слишком широкого зазора между электродами элемента.
2. Перебои в работе ДВС, вызванные слишком малой мощностью искры.
3. Мгновенный выход из строя устройства по причине слишком большого вылета электрода.

Также в зависимости от присутствующих несоответствий могут «всплыть» и другие неисправности, снижающие комфорт эксплуатации автомобиля.

На что обратить внимание при выборе. Специалисты завода АвтоВАЗ рекомендуют подбирать свечи зажигания по ряду параметров

Специалисты завода АвтоВАЗ рекомендуют подбирать свечи зажигания по ряду параметров.

1. Калильное число. Параметр характеризует скорость отвода тепла от рабочей части свечи. При этом электрод передает лишнее тепло юбке свечи своевременно, что обеспечивает стабильную работу детали. При слишком быстром отведении энергии на рабочей части детали образуется накипь, что препятствует нормальному пробою искры. Если отвод слишком медленный – тонкий электрод перегревается. Процесс провоцирует образование калильного зажигания. Это не дает двигателю нормально работать ввиду детонации смеси или ее раннего воспламенения. При нормальном тепловом режиме на свечах адекватно пробивается искра и не образуется чрезмерного нагара.
2. Искровой зазор. Некоторые пользователи знают, что для корректной работы двигателя нужно соблюдать искровой зазор на свечах зажигания. Рабочий зазор на свечах зажигания ВАЗ строго устанавливается производителем силовой установки и необходим ввиду того, что образованная электрическая дуга имеет определенную силу. При увеличении расстояния, искра теряет стабильность, что чревато пропусками зажигания. В обратном случае обеспечивается облегченный запуск мотора, но при прогазовках может не хватать силы тока электрической дуги. Обосновано это тем, что каждая катушка зажигания имеет определенный коэффициент трансформации, обычно равный 2000 единиц. Это значит, что во время пуска ДВС, элементы выдают до 14 кВт, а при нормальной работе уже 24. Следовательно, несоблюдение параметра может привести к серьезным нарушениям в работе мотора.
3. Вылет рабочей части электродов. Параметр критически важен для адекватной работы силовой установки. Свечи зажигания на ВАЗ инжектор 8 клапанов, также как и для карбюраторных моделей, имеют сильно выдвинутые вперед электроды. Это связано с тем, что конструктивно детали расположены в углу камеры сгорания, где нет адекватной вентиляции. Вылет рабочей части позволяет более качественно воспламенять смесь и стабилизировать работу мотора. Если свечи монтируются в много клапанный двигатель, где вставки располагаются по центру головки клапанов – рекомендуется устанавливать свечи с глубоко посаженным сердечником – это предотвратит повреждение электродов донцем поршня и обилие нагара на элементах конструкции.
4. Количество электродов. Изначально производители позиционируют указанный параметр как однозначный плюс. При «обгорании» одного электрода, свеча переходит на другой, что существенно увеличивает ее ресурс. Однако здесь не все так просто, как кажется на первый взгляд. Если смесь распыляется в цилиндре неравномерно (слабая вентиляция камеры сгорания), и в этот момент искра перескакивает на затененную часть (место, где остаются выхлопы), может произойти пропуск воспламенения, что приведет к нестабильной работе силовой установки. Дополнительно указанный факт увеличивает износ катализатора и моторного масла, что критично для автомобилей ВАЗ.
5. Изготовитель. Также важным параметром выступает производитель изделия. Пользователи рекомендуют покупать у проверенных брендов, давно работающих на рынке. Стоимость подобных свечей будет значительной, но при правильном подборе и эксплуатации они будут работать достаточно долго и без существенных претензий.

Придерживаясь указанных параметров, автолюбитель может купить достаточно качественный продукт, при этом сэкономив на частоте сервисного обслуживания и ремонта автомобиля.

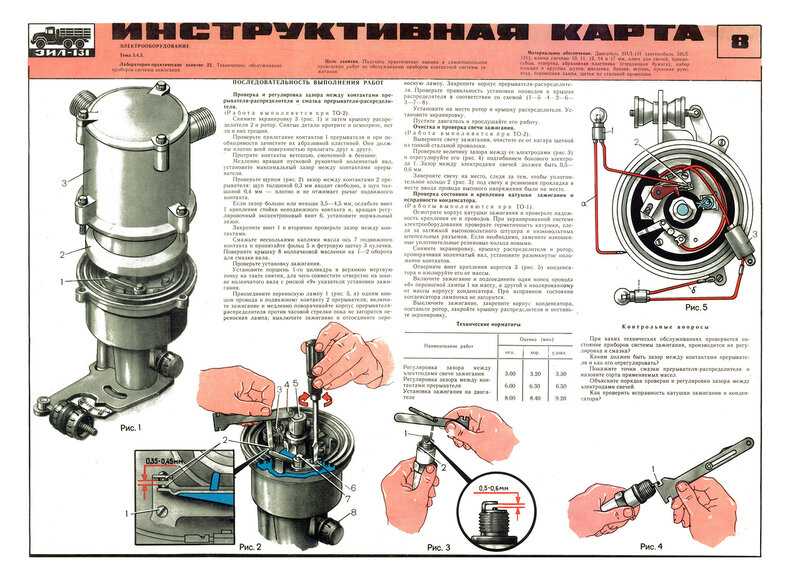

Установка зажигания ЗИЛ-130

Устанавливать зажигание при сборке двигателя, а также на двигателях, с которых снимались распределитель и привод распределителя, необходимо в следующем порядке:

1. Установить поршень первого цилиндра в верхней мертвой точке такта сжатия, для чего повернуть коленчатый вал до совмещения отверстия на шкиве коленчатого вала с меткой ВМТ на указателе установки зажигания, расположенном на датчике ограничителя максимальных чисел оборотов (положение а на рисунке).
2. Расположить паз на валу привода распределителя в сборе так, чтобы паз был параллелен риске на верхнем фланце корпуса привода распределителя. В таком положении надо вставить привод распределителя в гнездо блока, причем перед началом указанной операции необходимо расположить отверстия в нижнем фланце корпуса привода точно над резьбовыми отверстиями под болты крепления корпуса распределителя к блоку.После того как привод распределителя станет на свое место, угол между осью паза на валу привода и осью, соединяющей отверстия на верхнем фланце корпуса распределителя, должен быть в пределах ±15°.При большем угле следует переставить шестерню привода относительно шестерни распределительного вала на один зуб, сохраняя величину угла в заданных пределах. При этом паз на валу привода должен быть смещен к переднему концу двигателя.Если при этом корпус привода не удается установить так, чтобы не было зазора между его нижним фланцем и фланцем на блоке (что говорит о несовпадении шипа на валу привода распределителя и паза на валу масляного насоса), необходимо провернуть коленчатый вал двигателя на два оборота с одновременным легким надавливанием на корпус привода распределителя.
3. Повернуть коленчатый вал двигателя на величину установочного угла опережения зажигания; для этого, вращая коленчатый вал двигателя пусковой рукояткой, совместить в конце второго оборота отверстие в шкиве коленчатого вала с риской 9 на указателе установки момента зажигания (положение б на рисунке).
4. Освободить болт крепления пластины к распределителю и вставить распределитель в гнездо привода распределителя так, чтобы октан-корректор был направлен вверх. В этом случае электрод ротора будет находиться против клеммы первого цилиндра на крышке распределителя.
5. Снять крышку с распределителя, устранить зазоры в цепи его привода (взявшись за бегунок, повернуть до упора вал распределителя против часовой стрелки), включить зажигание и поворачивать корпус распределителя против часовой стрелки до появления искры между концом центрального провода, идущего от катушки зажигания, и массой (зазор между концом провода и массой должен быть 2—3 мм).

   При таком положении корпуса распределителя следует затянуть болт крепления пластины к распределителю.

6. Проверить правильность установки проводов в крышке распределителя в соответствии с порядком зажигания в цилиндрах (1—5—4—2—6—3-7-8).

Перед установкой зажигания проверить и, если требуется, отрегулировать зазор между контактами прерывателя, а также совместить указательную стрелку верхней пластины октан-корректора с риской О на нижнем пластине.

Установку зажигания в двигателях, с которых снимался распределитель для регулировки и ремонта, но не снимался привод распределителя, нужно производить в соответствии с указаниями пп.3-6.

Установку зажигания на двигателях, на которых снимался ни распределитель, ни его привод, необходимо производить в соответствии с указаниями пп.3, 5, 6, немного отвернув перед операцией, указанной в п.5, болт крепления пластины к распределителю.

Установку зажигания на двигателе в соответствии с применяемым сортом топлива необходимо уточнить с помощью шкалы на верхней пластине распределителя (шкала октан-корректора) путем дорожных испытании автомобиля с грузом до появления детонации следующим образом:

1. Прогреть двигатель и двигаться по ровному участку дороги на прямой передаче с установившейся скоростью.
2. Резко нажать до отказа на педаль управления дроссельной заслонкой и держать ее в таком положении до тех пор, пока скорость возрастет до 60 км/ч. При этом надо прислушиваться к работе двигателя.
3. При сильной детонации на указанном в п.2 режим работы двигателя вращением гаек октан-корректора переместить указанную стрелку верхней пластины по шкал в сторону знака «—».
4. При полном отсутствии детонации на указанном в п.2 режиме работы двигателя вращением гаек октан-корректора переместить стрелку верхней пластины по шкале в сторону, отмеченную «+».

В случае правильной установки зажигания при разгоне автомобиля будет прослушиваться легкая детонация, исчезающая при скорости 40-45 км/ч.

Описание системы и схема зажигания ЗИЛ 130, диагностика СЗ и установка по схеме

Принцип работы СЗ

Принцип работы СЗ

Инструкция по настройке, порядку и регулировке контактной, бесконтактной и электронной СЗ представлена ниже, но для начала давайте разберемся в принципе работы системы. Как и в любом автомобиле, оборудованном бензиновым мотором, система зажигания ЗИЛ выполняет функцию воспламенения горючей смеси в цилиндрах мотора, подавая в них искру.

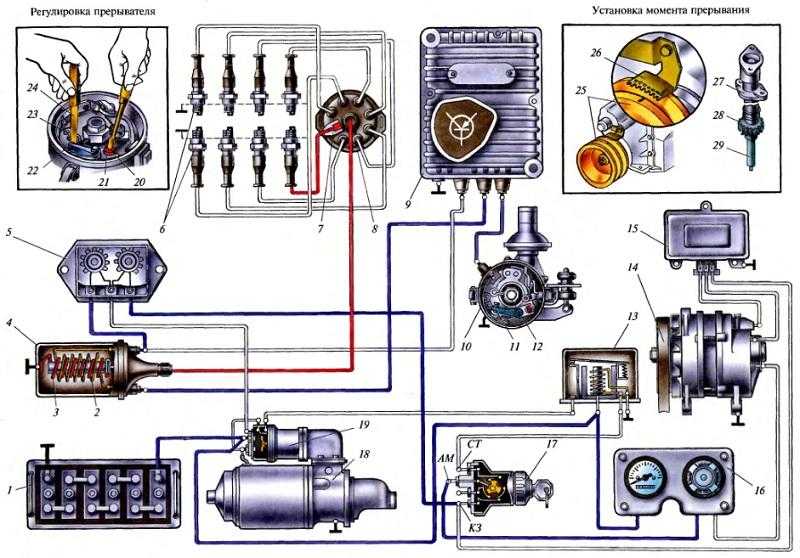

Схема работы системы зажигания на отечественном грузовике

Все потому, что изначально аккумуляторная батарея может вырабатывать только ток определенной силы. Но этого параметра будет недостаточно для воспламенения смеси. Соответственно, для этой цели была разработана СЗ, предназначенная для повышения параметра мощности АКБ транспортного средства. Благодаря этому аккумулятор позволяет передать в ту или иную свечу напряжение такого уровня, которое позволит поджечь горючую смесь.

Следует отметить, что любая СЗ, будь то контактно транзисторная система или другая имеет несколько определенных требований, которые она должна выполнять в нормальном режиме:

1. В соответствии со схемой подключения и работой привода трамблера СЗ должна подавать искру на СЗ в необходимый цилиндр в тот момент времени, который изначально был задан настройками. Именно настройки отвечают за порядок активации работоспособности цилиндров. В том случае, если цилиндры будут настроены неправильно, могут возникнуть проблемы в функционировании ДВС.
2. Любая, в том числе транзисторная система зажигания, всегда всегда должна функционировать с максимальной точностью. К примеру, если искра начнет поступать в цилиндр с минимальным опозданием, даже на секунду, запустить двигатель не получится.
3. Еще одно требование — это энергия искры. Все настройки СЗ в любом случае должны совпадать для качественного воспламенения топливовоздушной смеси определенной плотности.
4. Не менее важным требованием является надежность работы СЗ в любом транспортном средстве. Видео-инструкция о том, как своими руками установить бесконтактное зажигание на автомобиль ЗИЛ-130, приведена ниже (автор видео — Сделай сам).

Интернет-журнал по ремонту бытовой техники и автоэлектроники Времонт.su

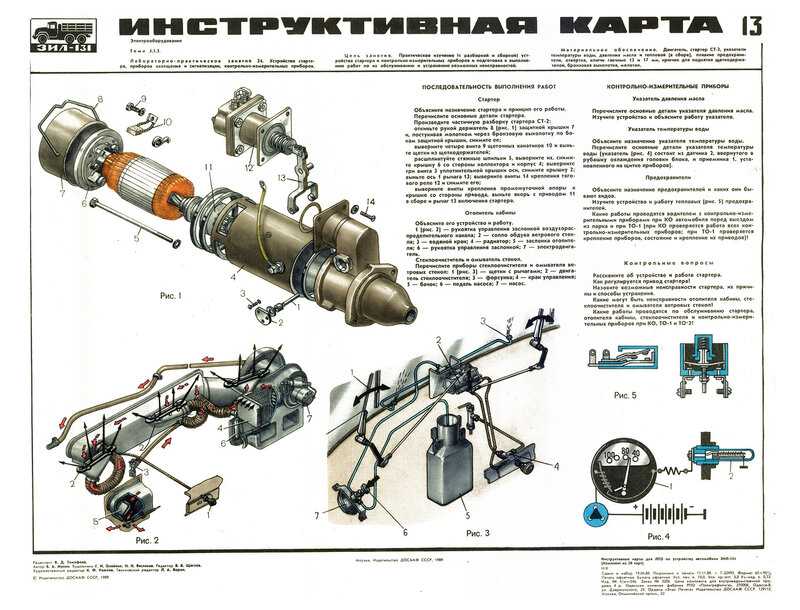

1, 10, 23 и 48 — соединительные панели; 2 — фара; 3 — передний фонарь; 4 — боковой повторитель указателя поворота; 5 — генератор; 6 — свеча зажигания с помехоподавляющим резистором; 7 — датчик-распределитель; 8 — датчик сигнализатор аварийного перегрева жидкости; 9 — электрический сигнал; 11 — стартер;

12 — реле стартера; 13 — датчик температуры охлаждающей жидкости; 14 — добавочный резистор катушки зажигания; 15 — подкапотная лампа; 16 — высоковольтные провода; 17 — катушка зажигания; 18 — опознавательные фонари автопоезда; 19 — плавкий предохранитель; 20 — биметаллический предохранитель; 21 — блок биметаллических предохранителей;

22 — реле-прерыватель указателей поворота; 24 — выключатель зажигания и стартера; 25 — спидометр; 26 — сигнализатор дальнего света фар; 27 — манометр тормозной системы; 28 — регулятор напряжения; 29 — электродвигатель отопителя; 30 — резистор электродвигателя отопителя; 31 — переключатель отопителя;

32 — выключатель опознавательных фонарей автопоезда; 33 — выключатель плафона; 34 — центральный переключатель света; 35 — плафон; 36 — сигнализатор аварийного падения давления масла; 37 — комбинация приборов; 38 — сигнализатор указателей поворота; 39 — контактные устройства звукового сигнала; 40 — переключатель указателей поворота;

41 — сигнализатор аварийного перегрева жидкости; 42 — розетка переносной лампы; 43 — ножной переключатель света фар; 44 — транзисторный коммутатор; 45 — аккумуляторная батарея; 46 — выключатель сигнала торможения; 47 — датчик указателя уровня топлива; 49 — задний фонарь; 50 — штепсельная розетка прицепа.

Виды систем зажигания

Существует три вида систем зажигания:

1. Контактная. Она является устаревшей и встречается на старом отечественном автотранспорте. Управляет и распределяет электроэнергию в ней механическое устройство – прерыватель-распределитель. Более современным вариантом контактной системы стала контактная транзисторная СЗ. Новшеством в ней является использование транзиторного коммутатора в первичной цепи катушки.
2. Бесконтактная. В этой системе, называемой еще транзисторной, управление накоплением заряда осуществляется транзисторным коммутатором (электромагнитным генератором электрических импульсов), который взаимодействует с бесконтактным регулятором импульсов. Коммутатор в этой системе играет роль прерывателя. Распределяется высоковольтный ток механическим прерывателем.
3. Электронная. Управляет процессом ЭБУ. В ранних версиях этой системы ЭБУ управлял не только СЗ, но и системой впрыска топлива. В последних версиях управляет зажиганием система управления двигателем.

1. Детали бесконтактной СЗ

2. Элементы электронной СЗ

Контактный

Контактная СЗ (КСЗ) — самая старая, но имеет еще широкое распространение из-за большого количества старых автомобилей. Ее основное преимущество – надежность. Благодаря простой конструкции в ней мало встречается неисправностей, поэтому и выходит из строя она редко. Да и ремонт узлов и механизмов системы очень дешевый и выполнимый самостоятельно.

КСЗ состоит из следующих компонент:

• источника питания (аккумуляторной батареи);
• механического прерывателя;
• распределителя;
• катушки;
• замка;
• свечей.

Принцип работы простой. От источника питания поступает напряжение, которое проходя через катушку, преобразовывается в высоковольтный ток. При размыкании контактов образуется искра. Это должно четко совпадать с моментом, когда заканчивается такт сжатия в цилиндре. Возникшая искра воспламеняет ТВС.

Особенностью системы является то, что работает она за счет контактов. Это является и ее недостатком, так как изнашиваются механические детали и ухудшается искрообразование.

Бесконтактный

На современных машинах в основном установлено бесконтактная СЗ (БСЗ). Эта система имеет преимущества перед предыдущей, так как не зависит от размыкания контактов. Получаемая искра имеет большую мощность. Основным элементом БСЗ является транзисторный коммутатор, работающий в паре с особым датчиком.

Электромагнитный генератор обеспечивает стабильность работы и подачу электроэнергии на все узлы. Благодаря его функционированию в двигателе вырабатывается большая тяга и экономится топливо. Независимость от работы контактной группы гарантирует качественное искрообразование.

Преимуществом БСЗ является простота техобслуживания. Для того чтобы система работала стабильно и долгий срок, нужно регулярно смазывать вал в трамблере. Сервисное обслуживание следует выполнять через каждые 10 тыс. км пробега. Недостатком является сложный ремонт. Для выявления неисправностей нужно иметь специальное оборудование для диагностики, поэтому самостоятельно починить БСЗ не удастся.

Электронный

Данная система установлена на большинстве современных иномарок. В ней отсутствуют механические движущиеся детали, поэтому нет проблем с окислением контактов и перебоями с искрообразованием. Работой системы управляет блок с помощью специальных датчиков, используется трамблер с датчиком холла.

Благодаря электронике образование и подача искры на цилиндры осуществляется с большей точностью и надежностью, чем у предыдущих СЗ. За счет этого увеличивается мощность силового агрегата, улучшается его работа, уменьшается расход горючего. Компоненты, входящие в СЗ имеют высокую надежность.

В электронной СЗ проще регулировать угол сопряжения, ток стабильнее. Рабочая смесь в цилиндрах почти вся сгорает, что увеличивает чистоту выхлопных газов. Сложность конструкции делает почти невозможным самостоятельный ремонт в гараже. Поэтому приходиться обращаться в специализированные центры, которые оснащены новейшим оборудованием.

На автомобиле ЗИЛ 130 установлена транзисторная СЗ, что упрощает его эксплуатацию и ремонт, который не должен вызвать проблем.

Как устроена система

ЗИЛ 130 обладает контактно-транзисторной системой с замком. Чтобы разобраться в схеме работы, целесообразно рассмотреть отличительные особенности комплектующих. Также может быть полезным ознакомиться с системой зажигания для бесконтактной схемы ЗИЛ 130.

Ниже представлена схема для замка зажигания ЗИЛ 130:

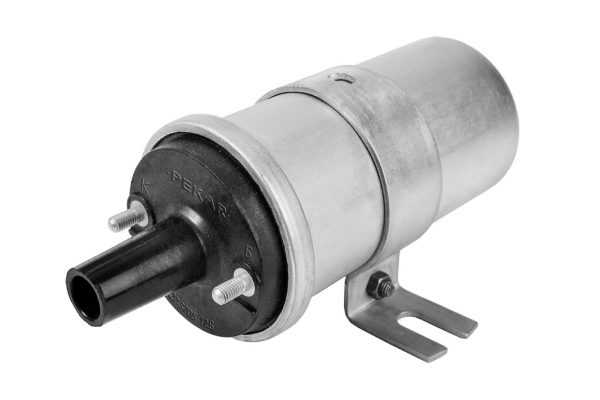

Катушка №Б114-Б

Располагается конструкция в передней части щитка на кабине. Снабжена 2 выводами на обмотку первой цепочки

В процессе установки важно контролировать правильность подключения проводов

Вывод, обозначенный «К», подсоединяют к одноименному проводу на вывод коммутатора. Вывод без названия к коммутационному проводу

Важно обратить внимание, что катушку используют только для работы с коммутатором транзистора. Использование других видов категорически запрещается

Обмотку катушек №Б114-Б проверяют на специальном стенде. Если возникает неустойчивая искра или не появляется вовсе, это свидетельствует о некачественной или неисправной обмотке. Чтобы выяснить, в каком состоянии находится конструкция, первоначально измеряют сопротивление. Положительным результатом является соответствие техническим характеристикам.

Если электронное зажигание ЗИЛ имеет неисправности, зачастую проявляется чрезмерный нагрев. Тогда первичная цепочка не разомкнута, а зажигание выключено. В такой ситуации температура элемента может увеличиваться до 120 градусов. Если элемент перестает работать, то выполняется замена конструкции.

Рядом располагается дополнительный резистор (включающий подключенные 2 резистора в определенной последовательности). Когда осуществляется запуск двигателя при помощи стартера, происходит короткое замыкание одного из последовательно подключенных конструктивных элементов, что приводит к увеличению напряжения.

Важно обращать внимание на соблюдение правил при подключении проводов к дополнительному резистору. К ВК подключают стартерный провод, а ВК-Б от выключателя зажигания, к выводу К – транзисторный коммутатор. Когда ставят новые спирали, то дополнительный транзистор демонтируют с транспортного средства

Бесконтактная система зажигания у ЗИЛ имеет несколько иной порядок, поэтому предварительно рекомендуется изучить техническую документацию

Когда ставят новые спирали, то дополнительный транзистор демонтируют с транспортного средства. Бесконтактная система зажигания у ЗИЛ имеет несколько иной порядок, поэтому предварительно рекомендуется изучить техническую документацию.

Видео «Установка и настройка зажигания автомобиля ЗИЛ 130»

В этом ролике демонстрируется регулировка зажигания ЗИЛ 130 (автор видео – ДУ НМЦ Агроосвіта).

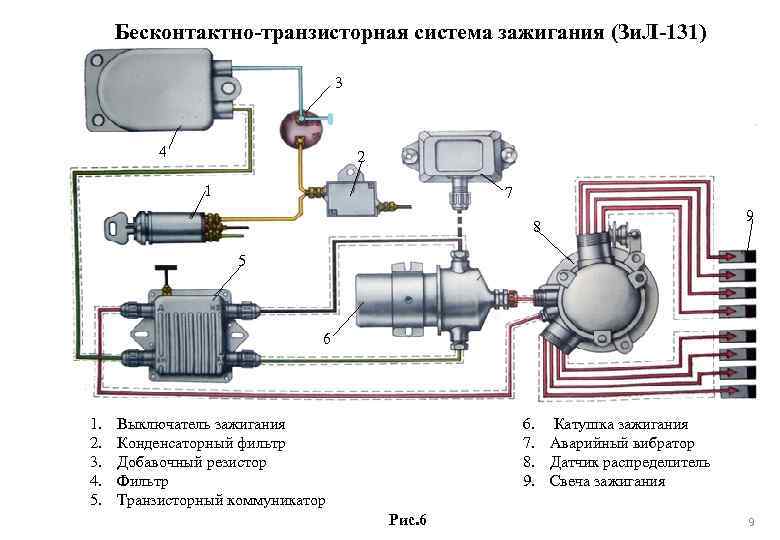

Бесконтактная экранированная система зажигания устанавливается на автомобиле ЗИЛ-1З1 и его модификациях. Схема системы зажигания показана на рис. 1.

Система состоит из катушки зажигания Б118, датчика-распределителя 4902.3706, транзисторного коммутатора ТК200-01, свечей СН-307В проводов высокого напряжения в экранирующих шлангах и коллекторах, выключателя зажигания ВКЗ50 и добавочного резистора СЭЗ26, который автоматически замыкается накоротко при пуске двигателя.

Для защиты радиоприема от помех, создаваемых системой зажигания, в цепь питания системы зажигания включен фильтр подавления радиопомех ФР82Ф.

Катушка зажигания Б118 (рис. 2) экранированная, герметизированная. В отличие от других катушек зажигания один конец вторичной обмотки соединен внутри с корпусом катушки.

Добавочный резистор (рис 3 ) неэкранированный, предназначен для ограничения электрического тока, протекающего в цепях системы зажигания в рабочем и аварийном режимах. Нихромовая спираль 3 смонтирована на фарфоровом изоляторе 4 в штампованном металлическом корпусе 5.

Концы спирали соединены с выводными клеммами 1, укрепленными на изоляционных втулках 2, установленных в металлическом дне корпуса. При замене спирали добавочный резистор снимают с автомобиля.

Транзисторный коммутатор предназначен для коммутации электрического тока в первичной обмотке катушки зажигания (разрыва первичной цепи катушки зажигания в необходимый момент путем включения большого омического сопротивления выходного транзистора)

Транзисторный коммутатор установлен на левой стенке в кабине автомобиля и может работать только при температуре окружающей среды не выше 70˚ С и не ниже минус 60° С.

В условиях эксплуатации он не ремонтируется и в случае выхода из строя заменяется.

Для проверки работоспособности коммутатора на стенде необходимо собрать схему бесконтактной системы зажигания (рис. 1▲)

Включив напряжение питания (12,6 ± 0,6) В и изменяя частоту вращения датчика-распределителя от 20 до 1600 мин -1 , можно наблюдать устойчивое искрообразование на разрядниках.

При использовании генератора вместо датчика на генераторе устанавливается выходное напряжение синусоидальной формы амплитудой 2 — 10 В и, изменяя частоту вращения генератора от 2,6 до 213 Гц, можно наблюдать устойчивое искрообразование на разряднике, подключенном непосредственно к катушке зажигания.

Отсутствие искрообразования указывает на неисправность коммутатора, который необходимо заменить.

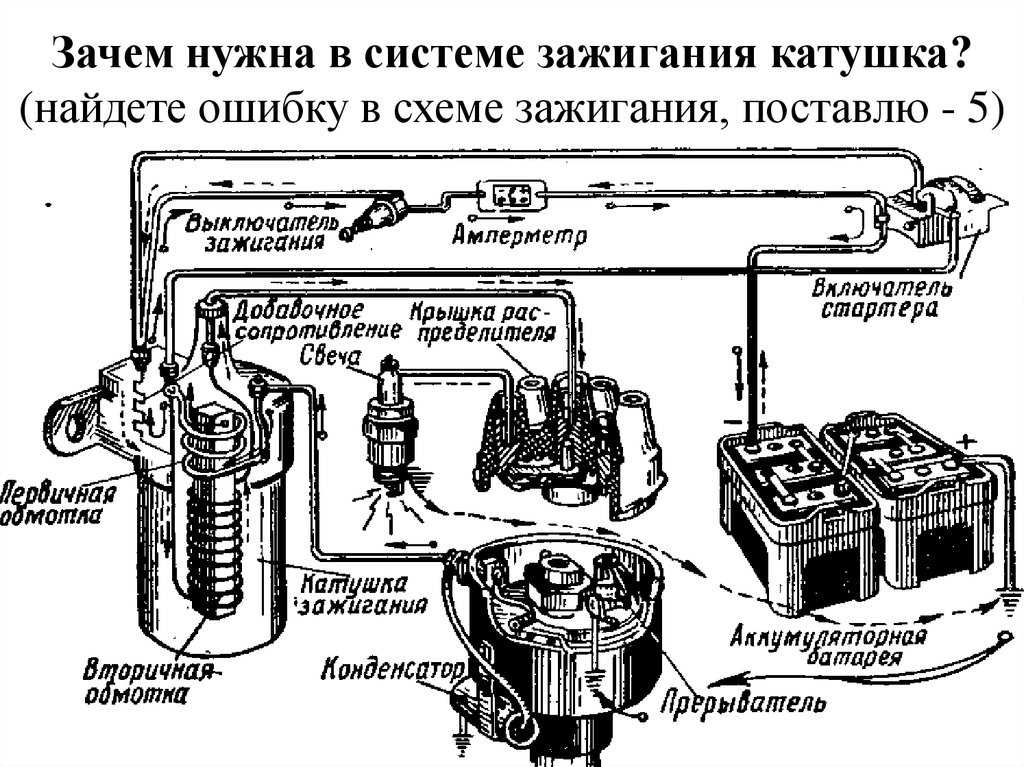

Катушка зажигания

Катушка зажигания выполняет функцию повышающего трансформатора, увеличивая напряжение с 12 вольт до 24 и более киловольт. В автомобилях ВАЗ 2107 с бесконтактным зажиганием применяется катушка типа 27.3705. Такими же трансформаторами оснащались все карбюраторные «Самары».

Катушка зажигания увеличивает бортовое напряжение до нескольких киловольт для формирования искры, поджигающей топливную смесь в камере сгорания

Таблица: технические характеристики трансформаторной катушки типа 27.3705

Характеристики	Показатели
Рабочее напряжение, В	12
Напряжение на выходе, кВ	22
Величина сопротивления первичной обмотки, Ом	0,45–0,5
Величина сопротивления высоковольтной обмотки, кОм	5–5,5
Индуктивность, мГн	3,9
Время роста вторичного напряжения до 15 кВ, мкс	не более 21
Энергия разряда, мДж	60
Длительность разряда, мс	2
Вес, г	860
Температурный диапазон, С	-40 — +85

Расположение катушки

В «семёрках» катушка зажигания установлена в моторном отсеке слева. Обычно она закреплена на специальном кронштейне под расширительным бачком. Иногда автовладельцы переносят катушку в более безопасное место, например, на моторный щит, чтобы уберечь её от воздействия влаги и технологических жидкостей. Найти катушку можно по центральному высоковольтному проводу, который соединяет её с крышкой трамблёра.

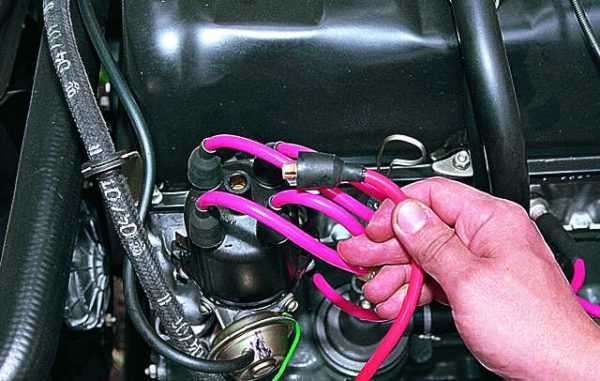

Четыре высоковольтных провода с крышки трамблёра уходят на свечи, а центральный — на катушку зажигания

Неисправности катушки и их признаки

Из всех узлов системы зажигания катушка считается наиболее надёжным узлом. Её ресурс неограничен, но случается, что выходит из строя и она. Основные причины неисправности трансформатора — перегорание или замыкание в обмотках. Если такое происходит, искра пропадает вообще, ведь на трамблёр перестаёт подаваться напряжение.

Способы проверки катушки зажигания ВАЗ 2107

Проверить катушку на работоспособность можно двумя методами: грубым и точным. В первом случае необходимо:

1. Отсоединить конец центрального провода от крышки распределителя и вставить в наконечник заведомо исправную свечу зажигания.
2. Положить провод со свечой так, чтобы юбка свечи касалась «массы» автомобиля.

3. Попросить помощника сесть за руль и запустить стартер.

При исправной катушке между электродами свечи будет наблюдаться искрение

Обратите внимание на саму искру. Она должна быть устойчивой и иметь светло-голубой оттенок

Если же искры нет, необходимо произвести более точную диагностику, так как в этом может быть виновна не только катушка, но и коммутатор, и датчик Холла, и замок зажигания.

Для точной проверки катушки потребуется омметр или мультиметр с функцией измерения сопротивления. Порядок проверки следующий:

1. При помощи ключа на 13 мм откручиваем гайки крепления катушки к кронштейну. Отсоединяем от неё все провода и снимаем с автомобиля.
2. Очищаем корпус от грязи и пыли.
3. Включаем омметр в диапазоне измерений 0–20 Ом.

4. Щупы прибора подключаем к боковым клеммам катушки (выводы обмотки низкого напряжения), смотрим на показания. Они должны быть в пределах 0,45–0,5 Ом.

5. Для проверки целостности вторичной обмотки один щуп омметра подключаем к центральному выводу, а второй — к клемме с маркировкой «+Б». Переключаем прибор в диапазон 0–20 кОм и смотрим на показания. У рабочей катушки сопротивление вторичной обмотки должно быть в пределах 5–5,5 кОм.

Если показания прибора отличаются от указанных, катушку необходимо заменить.

Как работает контактно-транзисторная система зажигания?

Если выключатель зажигания 17 включен, а контакты прерывателя разомкнуты, то транзистор 21 заперт, так как нет тока в его цепи управления, т.е. в переходе эмиттер – база. Ток не проходит и между эмиттером и коллектором на массу, так как сопротивление этого перехода очень большое. При замыкании контактов прерывателя в цепи управления транзистора (эмиттер-база) проходит ток, в результате транзистор открывается. Сила тока управления невелика около (0,8 А) и уменьшается до 0,3 А с увеличением частоты вращения кулачка прерывателя. В контактно-транзисторной системе зажигания имеются две цепи низкого напряжения : цепь управления транзистора и цепь рабочего тока.

Благородные металлы: практический смысл применения

Как мы уже сказали в последнем пункте, большой практической пользы в увеличении ресурса свечей переход на многоэлектродную схему не принес. Фактически при этом борьбу с самой причиной естественного износа свечей, то есть эрозией контактов, заменили паллиативом – подстановкой «запасных». Для увеличения же непосредственно надежности электродов конструкцию свечей ощутимо переработали.

В «платиновых» и «иридиевых» свечах зажигания главная особенность, бросающаяся в глаза – это очень тонкий центральный электрод, точно локализующий точку возникновения искры – напротив него на боковом электроде напаяна бляшка из соответствующего металла, им же покрыт и центральный электрод.

Плюсы подобных свечей очевидны: электроды имеют срок службы, в нормальных условиях в два-три раза превосходящий таковой у обычных свечей. Тонкий центральный электрод прекрасно самоочищается, что также способствует надежности работы.

Минусы, увы, тоже существенны. Первый – это цена: комплект с надписью Platinum или Iridium обойдется минимум в два-три раза дороже обычных свечей. Второй, как ни странно, это нежность: невыгорающий нагар моментально убивает подобные свечи, а механическая чистка им противопоказана, как и дедовский прожиг горелкой. В первую очередь мы, конечно, говорим о печально известном ферроцене, нарваться на который не редкость и до сих пор.

Диагностика системы и выявление неисправностей

Автомобили ЗИЛ оборудуются транзисторной СЗ, поэтому проблем в плане диагностики и выявления неисправностей у водителя быть не должно.

Наиболее важными симптомами неполадок в работе узла являются:

Сложность запуска мотора — силовой агрегат может запускаться с трудом или после нескольких попыток. Если это произошло, автолюбителю необходимо как можно быстрее обнаружить причину, в противном случае готовьтесь к тому, что вы и дальше будете с трудом заводить авто.
Снижение уровня мощности

Падение количества оборотов на холостом ходу является достаточно важной проблемой, в этом случае необходимо анализировать работу датчиков на контрольном щитке. В том случае, если обороты то падают, то увеличиваются с шагом в 500 об/мин, необходимо искать причину.
Снижается динамика, а также просадка в тяге мотора

Данный симптом обычно проявляется при попытке разгона. Опытный автолюбитель сможет без проблем заметить этот признак.
Увеличение расхода потребляемого бензина. Для того, чтобы диагностировать этот симптом, необходимо точно знать, какой расход бензина у вашего «железного коня», в частности, при работе на разных режимах (автор видеообзора системы зажигания на грузовике ЗИЛ 130 — And rey).

В том случае, если при работе авто вы заметили как минимум один из этих признаков, необходимо открыть моторный отсек и убедиться в том, что СЗ работает должным образом. Чтобы сделать это, вы должны точно знать, что именно диагностировать и каких нюансов при этом придерживаться. Поскольку устанавливая необходимый угол, вам предстоит иметь дело с большим напряжением, перед тем, как приступить к процессу, необходимо обесточить бортовую сеть авто. Для этого отключается мотор, а из замка зажигания извлекается ключ.

Как проверить момент зажигания?

Как выставить зажигание на ЗИЛ 130? Чтобы установка прошла успешно, а выставленный угол зажигания больше не приносил неудобств, необходимо учитывать несколько моментов. Как известно, очень ранее или позднее зажигание на двигателе автомобиля может быть причиной появления неполадок в работе узла. В том случае, если искра поступает очень рано, горючая смесь не успевает должным образом поступать в систему. Если же искра поступает слишком поздно, сама процедура воспламенения будет несколько затруднена.

Поэтому желательно не допускать того, чтобы угол сбивался. Для того, чтобы проверить момент своими силами, вам потребуется несколько вещей. В частности, перед тем, как приступить к процессу, заранее подготовьте тестер, а также стробоскоп для диагностики системы. Процедура проверки производится с использованием схемы и привода, в частности, речь идет о приводе вакуумного регулятора. Этот привод необходимо правильно установить. После установки привода необходимо наблюдать за тем, как изменяются параметры на всех ваших устройствах.

Так же, после диагностики путем использования схемы и привода можно произвести настройку момента. Водитель может отрегулировать зажигание и сделать его либо ранним, либо позднии, в зависимости от необходимости. Вся процедура регулировки производится на сниженных или увеличенных оборотах ДВС, здесь также все зависит от того, чего вы хотите добиться.

Если вы не знаете точно, какими должны быть полученные показатели, наиболее оптимальным вариантом будет обратиться с этим вопросом к специалистам. При отсутствии данных с нужными параметрами добиться точного результата будет практически невозможно, поэтому если у вас нет нужной информации или навыков, всегда оптимальнее всего доверить дело профессионалам.

 Загрузка …

Вывод

Как видно из всего написанного выше, система зажигания даже в такой машине, как ЗИЛ 130, довольно сложная и серьезная вещь. И хотя в этом автомобиле установлен именно бесконтактный тип зажигания, а он является не самым сложным, устранение неполадок лучше предоставить специалистам.

Что же касается самих неисправностей, то в данной системе их может быть довольно много, и здесь приведены только самые распространенные из них.

Но дабы обезопасить себя и своего «железного коня» от всевозможных поломок, связанных с данным узлом, следует своевременно проходить профилактику, следить за отложение окислений и влаги на контактах системы зажигания, а также прислушиваться к работе двигателя.

Таким образом, вы можете если не избежать проблем полностью, то хотя бы ликвидировать их на ранних этапах.
