Устанавливать момент Зажигание УАЗа

Работа двигателя в автомобиле невозможна без правильной установки время зажигания. Это видно не только при запуске двигателя со стартером, но и когда движение автомобиля. Повышенный дискомфорт при движении из-за падения мощности двигателя и неравномерной работы расход газа и, самое главное, машина начинает вести себя на дороге беспорядочно, в некоторых случаях она может просто внезапно остановиться.

Как установить момент зажигания на УАЗе

Если у вас есть хоть какой-то навык в создании машины, вы можете сделать работу с зажиганием самостоятельно.

Инструкции по установке время зажигания на УАЗе

1 припарковать машину ручной тормоз, стояночный тормоз. Поместите поршень 1-го цилиндра в верхнюю мертвую точку, другими словами, ВМТ.

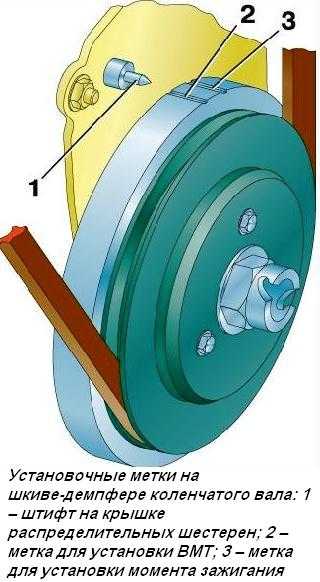

В этом случае специальное отверстие на шкиве коленвала должно совпадать с меткой (штифтом) на крышке редуктора.

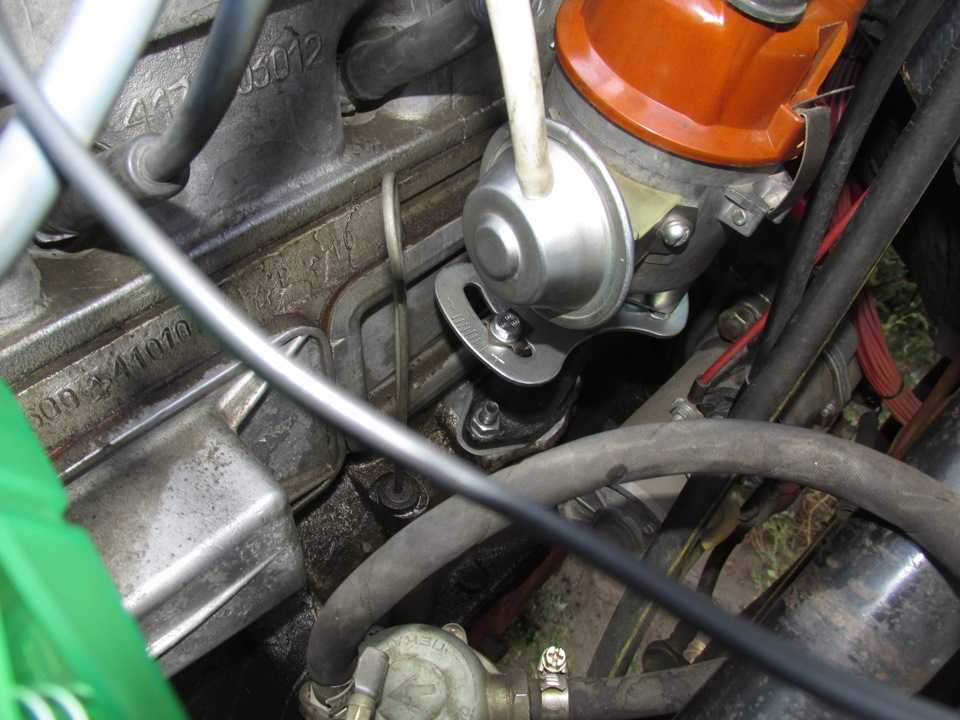

2 Затем снимите крышку с распределителя зажигания. Ползунок должен быть расположен напротив входа «один (1)» внутри. Если нет, проверните коленчатый вал на «сто восемьдесят (180)» градусов. Установите октановый корректор на ноль (0).

Устанавливать момент зажигание на датчике датчика УАЗ

Устанавливать момент зажигание на дистрибьюторе UAZ датчик-распределитель Пусковая ручка (от автомобиля

Зажигание УАЗ 2206, заказ работа цилиндра

UAZ 2206 хлеб 1999. Не заводится, втирать мотор. порядок работа цилиндра. Двигатель 402 1-2-4-3 Притчи.

Затем аккуратно затяните указатель к корпусу датчика распределения зажигания (распределение даты) с помощью болта, чтобы он обязательно совпадал со средним риском октанового корректора (ok-core). Ослабьте болт крепления пластины к корпусу круизного лайнера.

3 Аккуратно поверните корпус, удерживая ползунок пальцем против вращения, чтобы очистить зазоры в приводе, прежде чем совмещать наконечник статора на статоре и красную метку на роторе в 1 ряду. Далее прикрепите октябрьскую табличку к корпусу date-rap.

4 Затем установите крышку датчика коллектора на место. После этого проверьте установку проводов зажигания в соответствии с основной процедурой. работа цилиндра один-два-четыре-три, он должен быть посчитан (пп). После того как зажигание установлено, необходимо убедиться, что оно правильно установлено в движении.

Добавочное сопротивление.

Наблюдается падение мощности двигателя, заметно увеличивается расход топлива и, самое главное, автомобиль начинает трясти и он может просто неожиданно заглохнуть. Если это не так, то проворачиваем коленчатый вал на 180 градусов.

В тренде:

• Как раскуривать трубкуЕсли курить не в затяг, какой вред здоровью это приносит ? (кроме запаха изо рта, налета на зубах и пр. , хотя это тоже неприятно). В легкие, в желудок не попадает же?И можно ли вообще
• Удаление волос под мышками при помощи женского станкаВ нашем видео мы покажем вам, как происходит удаление волос сахарной пастой на теле у мужчин. Мы взяли интервью у прекрасной половины Санкт-Петербурга, и выяснили их отношение к проведению
• Как правильно разводить антифриз?Для разведения антифриза необходимо такое количество воды, при котором сохранится баланс между закипанием и преждевременным замерзанием. При этом в системе охлаждения образуется вещество

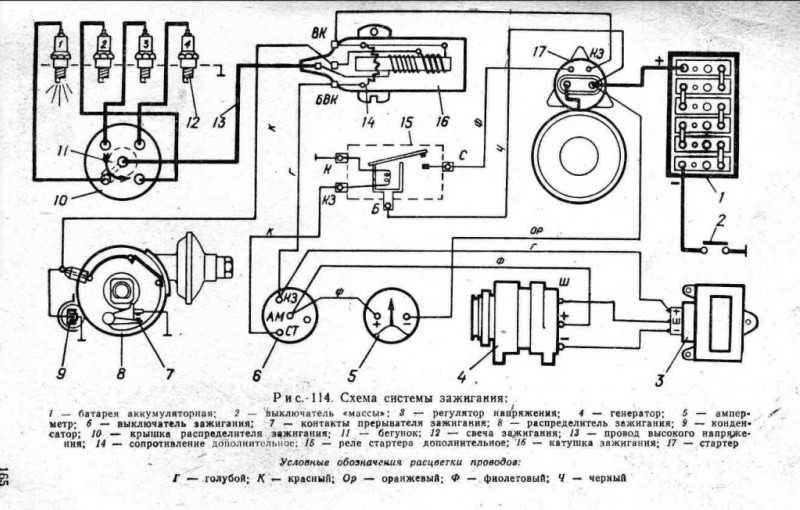

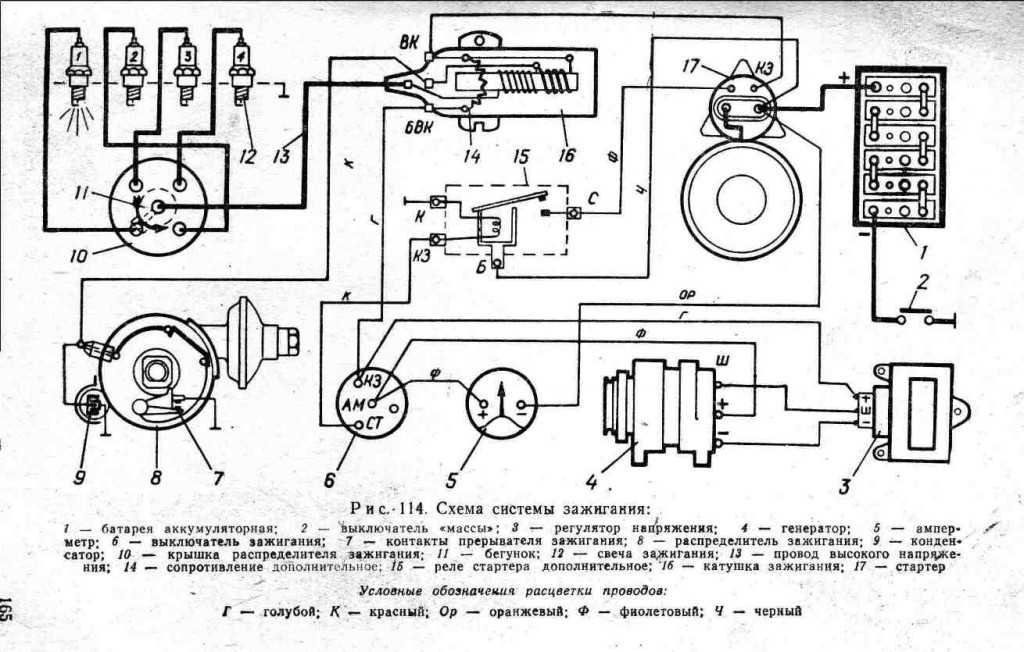

Подводное зажигание УАЗ схема

А можно пойти дальше, выкинуть штатный жгут, систему ЭПХХ и на место вариатора под капотом установить коммутатор. Вывод добавочного сопротивления «к реле стартера» в некоторых вариантах проводки подключается к дополнительным контактам на замке зажигания, а не к реле стартера. Катушка — для контактной системы зажигания! Интересным дополнением к системе зажигания с трамблером АТЭ-2 и датчиком Холла станет коммутатор 962.3734 в комплекте с датчиком детонации (автоматическим октан-корректором). Датчик детонации подключается к 7ой ноге коммутатра, которая обычно не используется. Суть в том, что восьмерочный трамблер на восьмерочном моторе стоит «с жопы» двигателя и имеет привод от распредвала.

В трамблёр помещается пара датчиков Холла расположенных под 90 град. относительно друг друга. На ось надевается пластина «бабочка», она при движении в датчиках Холла поочерёдно формирует импульсы. Трамблёр сгодится любой, главное чтобы он подходил по типу привода и был исправным.

Рекомендации по настройке трамблера Можно ли на УАЗ поставить трамблер от Волги Опыт эксплуатации трамблера с датчиком Холла (статья) Как изолировать от воды трамблер? Переделка бесконтактного зажигания на контактноеЛегко переделал все электронное зажигание на 31519 с мотором 3 л.1. Штатный электронный распределитель зажигания заменяется на механический Р 119-Б;2. Штатная катушка зажигания заменяется на Б-117 А;3. Штатные коммутатор и вариатор просто удаляются;4. Если контактная система зажигания, то возможен износ подшипника в распределителе зажигания или неправильно выставленный зазор между контактами. Выставляешь кривым стартером бегунок трамблера на первый цилиндр, а среднюю метку на шкиве КВ(ЗМЗ 402) или первую по ходу шкива(двигатели УМЗ) напротив штивта. Предназначена для установки на автомобили «ГАЗель» и «Волга» с карбюраторным двигателем ЗМЗ-4026.10 взамен штатной системы зажигания.

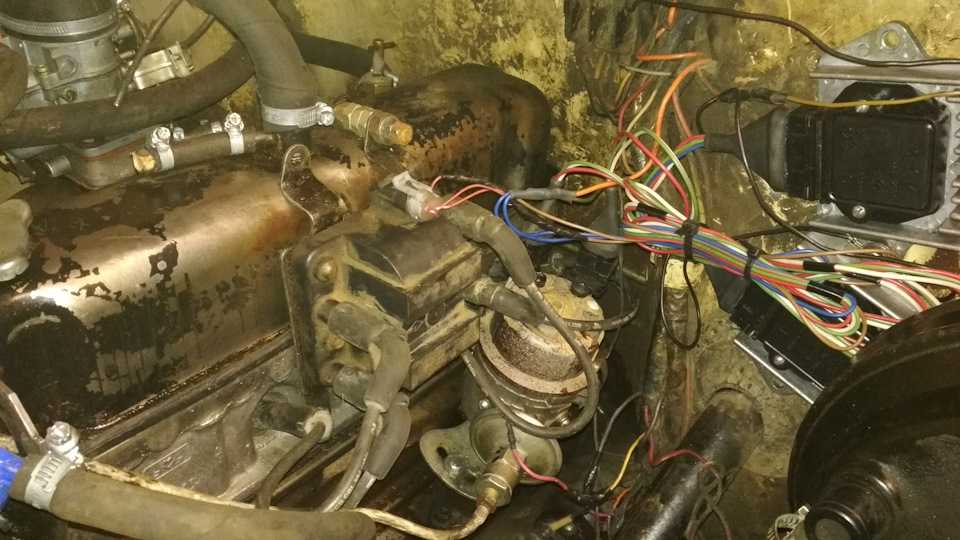

ШАГ 4: Подключение проводки и установка коммутатора. Вставляем впровода в трамблер.

Сайт о внедорожниках, SUV, автомобилях повышенной проходимости

Порядок операции при установке зажигания на автомобиле УАЗ-469Б выглядит следующим образом. Снять крышку распределителя и ротор и проверить величину зазора между контактами прерывателя. В случае если он выходит за пределы значений 0.35- 0.45 мм, необходимо отрегулировать зазор и поставить ротор на место.

Вывернуть свечу зажигания первого цилиндра и закрыв пальцем отверстие для свечи, повернуть коленчатый вал двигателя пусковой рукояткой до начала выхода воздуха из-под пальца. Это произойдет в начале хода сжатия в первом цилиндре.

Убедившись, что сжатие началось, осторожно проворачивать коленчатый вал двигателя до совпадения отверстия на шкиве со штифтом. Затем гайками плавной настройкой установить шкалу октан-корректора на нулевое деление

Ослабить винт крепления корпуса прерывателя и повернуть корпус распределителя против часовой стрелки настолько, чтобы замкнулись контакты прерывателя.

Взять переносную лампу и при помощи дополнительных проводов подключить один из проводов ее на корпус, другой к зажиму низкого напряжения на катушке, к которому крепится провод, идущий к распределителю.

Включить зажигание и поворачивать корпус распределителя по часовой стрелке до загорания лампочки. Вращение распределителя следует прекращать точно в момент загорания лампочки. Если это не удалось, операцию повторить.

Закрепить корпус распределителя винтом, поставить крышку и центральный провод на место.

После каждой установки зажигания и после регулировки зазора в прерывателе необходимо проверить точность установки момента зажигания горючей смеси, прослушивая работу двигателя при движении автомобиля. Доводку установки зажигания можно делать по октан-корректору, не ослабляя крепежного винта. Для этого достаточно вращать гайки плавной настройки, отворачивая одну и заворачивая другую.

Наиболее выгодным опережением зажигания будет такое, при котором во время резкого разгона, полного открытия дросселя, полностью нагруженного автомобиля на горизонтальной дороге с начальной скоростью 30-35 км/ч на прямой передаче едва прослушиваются единичные детонационные стуки в цилиндрах двигателя.

Если при интенсивном разгоне автомобиля стуки отсутствуют, это значит, что зажигание позднее. И наоборот, появление ряда последовательных отчетливых стуков свидетельствует о слишком раннем зажигании.

Техническое обслуживание катушки зажигания Б7-А.

Через одно техническое обслуживание следует проверить состояние катушки непосредственно на автомобиле с помощью специального переносного прибора. Катушка зажигания считается исправной, если при искровом промежутке, равном 7 мм, наблюдается бесперебойное и интенсивное искрообразование.

При отсутствии специального прибора катушку зажигания можно проверить на специализированном стенде путем сравнения ее с эталонной катушкой стенда по длине искры на регулируемом разряднике. Если длина искры проверяемой катушки окажется меньше длины искры эталонной катушки на 2 мм, проверяемую катушку необходимо заменить.

Техническое обслуживание прерывателя-распределителя зажигания Р119.

При проведении технического обслуживания необходимо проверить надежность электрических соединений и крепления прерывателя-распределителя к двигателю и смазать распределитель. Валик распределителя смазать, повернув крышку колпачковой масленки на один оборот.

Капнуть одну каплю масла, применяемого для двигателя, на ось рычажка прерывателя, одну-две капли на фильц-щетку кулачка и три-четыре капли во втулку кулачка, предварительно сняв ротор и фильц под ним. При смазке кулачка и оси прерывателя необходимо следить, чтобы масло не попало на контакты прерывателя.

Через одно техническое обслуживание осмотреть контакты распределителя, удалить с контактов грязь и масло, протирая их ветошью, слегка смоченной в бензине. Затем протереть их чистой сухой тканью не оставляющей волокон на контактах. Обгоревшие или окисленные контакты надо тщательно зачистить.

После зачистки контакты протереть ветошью, слегка смоченной в бензине и проверить щупом зазор между ними. Если зазор больше чем на 0.05 мм отличается от номинального в 0.35- 0.45 мм, то отрегулировать его. Однако заданный зазор между контактами обеспечивает нормальную работу системы зажигания только при новых контактах. Более надежной является регулировка зазора в контактах прерывателя путем изменения угла замкнутого состояния контактов.

Что приобрести

По сути, купить нужно немного, а если у вас исправный трамблер и катушка, то перечень покупок и вовсе будет минимальным.

Итак, нужно купить:

1. Датчик Холла;
2. Высоковольтные провода (лучше силиконовые);
3. Коммутатор от ВАЗ 08 .

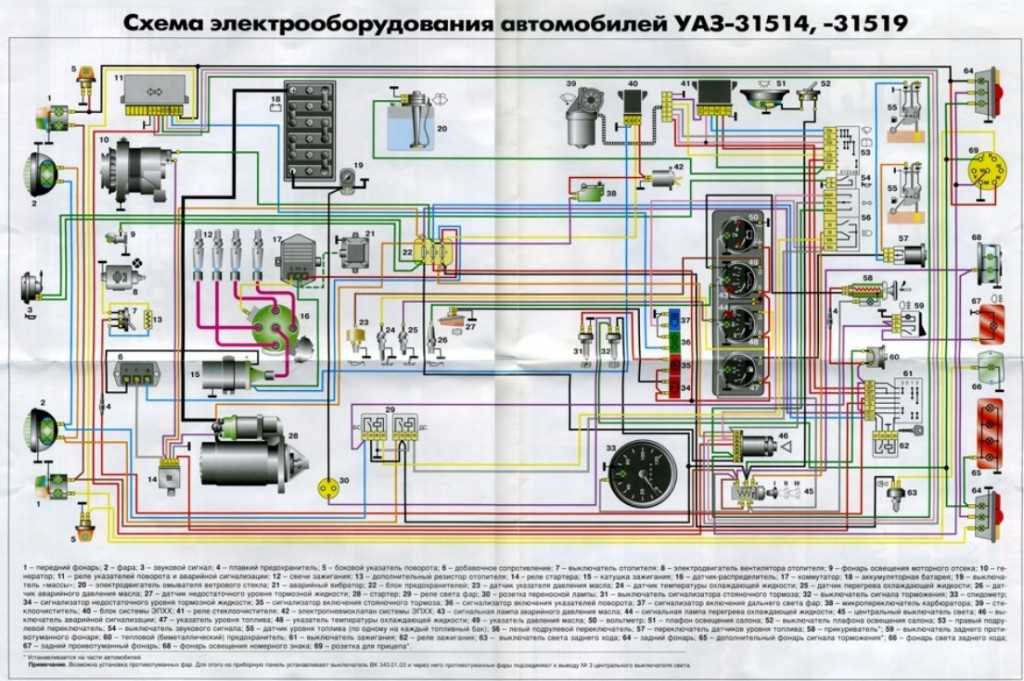

Для перенастройки и эксплуатации вам потребуется и новая схема проводки УАЗ 31514,которая приведена ниже на фото, и которую вы можете распечатать для удобства.

Вы также можете сделать систему зажигания более мощной, модернизировав ее с помощью сразу двух комплектов:

1. Двух коммутаторов;
2. Двух датчиков Холла;
3. Двух катушек зажигания.

При таком подходе каждая подсистема будет отвечать за искрообразование сразу 2-х цилиндров:

• Первого и третьего;
• Второго и четвертого.

Чаще всего столь серьезной переделке подвергают автомобили УАЗ, которые принимают участие в соревнованиях, либо используют профессиональные рыбаки и охотники. На представленном ниже видео рассказывается о работе двигателя с подобной системой.

УАЗ 3151 Перебои в работе двигателя

1. Пустите двигатель и оставьте его работать на холостом
ходу. Подойдите к выхлопной трубе и прислушайтесь к звуку выхлопа.
Звук должен быть ровный, “мягкий”, одного тона. Хлопки из выхлопной
трубы через регулярные промежутки времени свидетельствуют о том,
что один цилиндр не работает из-за выхода из строя свечи, отсутствия
искры на ней, о сильном подсосе воздуха в один цилиндр или значительном
снижении компрессии в нем. Хлопки через нерегулярные промежутки
времени возникают по причине неправильной регулировки карбюратора,
зажигания, сильного износа или загрязнения свечей зажигания.

Хлопки из выхлопной трубы через равные промежутки времени?

Да: см. п. 3

2. Можно попробовать самостоятельно заменить весь комплект
свечей независимо от пробега и внешнего вида, однако лучше это делать
после обращения на автосервис для диагностики и регулировки карбюратора
и системы зажигания.

3. Остановите двигатель и откройте капот.

4. Проверьте состояние проводов системы зажигания. Высоковольтные
провода не должны иметь повреждений изоляции, а их наконечники не
должны быть окислены.

Есть повреждения проводов?

Нет: см. п. 6

5. Замените поврежденный провод.

6. Проверьте состояние крышки и ротора распределителя. Отверните
два винта крепления пластмассовой крышки распределителя и снимите
ее. Осмотрите крышку изнутри и снаружи. На крышке не должно быть
трещин, нагара, а угольный контакт — поврежден или изношен. Ротор
не должен иметь трещин и прогаров. Неисправные или сомнительные
детали замените.

7. Снимите наконечники высоковольтных проводов и выверните
свечи свечным ключом.

Предупреждение

При снятии наконечников высоковольтных проводов никогда не тяните
за сам провод. Возьмитесь рукой непосредственно за наконечник и
перед снятием поверните его из стороны в сторону, а затем потяните.

8. Внимательно осмотрите свечи и сравните их внешний вид
с приведенными в конце раздела фотографиями. Зазор между электродами
свечи должен быть 0,8–0,9 мм. Если свеча черная и влажная, ее можно
выбросить.

9. Если все свечи выглядят исправными, установите их на
место и подсоедините высоковольтные провода.

Порядок работы цилиндров 1–3–4–2, нумерация цилиндров (1-й, 2-й,
3-й, 4-й) производится от пластмассового кожуха ремня привода механизма
газораспределения. На крышке распределителя цифрой 1 обозначен 1-й
цилиндр, далее — против часовой стрелки, если смотреть на крышку
со стороны гнезд высоковольтных проводов, — 3-й, 4-й, 2-й.

10. Возьмите запасную свечу. Любым
способом зафиксируйте ее на двигателе.

Предупреждение

Не фиксируйте свечу на маслоналивной горловине, маслоизмерительном
щупе, бензонасосе, топливных шлангах, карбюраторе.

Надежный контакт корпуса или резьбовой части свечи с “массой” необязателен,
но желателен. Подсоедините высоковольтный провод с 1-го цилиндра
к запасной свече. Пустите двигатель.

Перебои в работе двигателя усилились?

Да: см. п. 13

11. Замените свечу в цилиндре на заведомо исправную. Наденьте
высоковольтный провод и пустите двигатель.

Перебои в работе двигателя продолжаются?

Да: см. п. 14

12. Счастливого пути!

13. Последовательно повторяйте процедуру п. 10–11 со всеми
цилиндрами.

14. Если в результате принятых мер перебои двигателя не
устраняются, обратитесь на автосервис для диагностики системы зажигания
на стенде или диагностики двигателя — замера компрессии. Нормальная
компрессия — более 1,1 МПа (11 кгс/см2), отличие более
0,1 МПа (1 кгс/см2) в одном цилиндре свидетельствует
о необходимости ремонта двигателя.

Порядок действий при регулировке клапанов

1. Отсоедините все шланги, которые отходят от клапанной крышки, а также снимите шланг устройства опережения зажигания.
2. Отсоедините тросик или тягу акселератора, если они прикреплены к клапанной крышке.
3. Выкрутите 6 болтов и снимите клапанную крышку. Иногда для этого приходится снимать воздушный фильтр, зависит от модели карбюратора.
4. Выкрутите свечи.
5. Установите поршень первого цилиндра в верхнюю мертвую точку (ВМТ). Для этого совместите третью метку на шкиве коленвала и прилив на корпусе двигателя. Коленвал вращайте с помощью стартера или лопастей вентилятора (за исключением переделанных моторов, в которых вентилятор приводится в действие электродвигателем).
6. Снимите крышку трамблера и убедитесь, что бегунок находится напротив контакта 1-го цилиндра. Если нет, проверните коленвал на 1 оборот и снова совместите метки на шкиве и корпусе.
7. Регулируйте клапаны в следующем порядке: 1 впускной, 1 выпускной, 2 выпускной, 3 впускной. Затем проверните коленвал на полный оборот, совместите метки на шкиве и корпусе и отрегулируйте 2 впускной, 3 выпускной, 4 впускной и выпускной. Если вы не знаете, какие клапаны впускные, а какие выпускные, то придерживайтесь следующего порядка – сначала 1, 2, 4, 6, затем 3, 5, 7, 8.
8. Для регулировки клапана сделайте следующее – покачайте коромысло вперед-назад по валу, затем молотком не сильно стукните по нему над клапаном. Не перепутайте место удара. Если вы ударите над толкателем, то погнете его и толкатель придется менять.
9. Придерживайте регулировочный винт ключом на 11 или мощной отверткой и открутите фиксирующую его гайку.
10. Измерьте зазор и при необходимости отрегулируйте его.
11. Придерживая ключом или отверткой болт, зафиксируйте его гайкой. Если зазор соответствует норме, переходите к следующему клапану, если нет, повторите регулировку.
12. Установите на место свечи, крышку трамблера и высоковольтные провода.
13. Заведите двигатель и убедитесь, что на все толкатели подается масло. Если масло не идет, ослабьте гайку крепления оси коромысел в районе 4-го цилиндра. Если это не помогло, мотор требует прочистки масляной системы.
14. Заглушите двигатель, наденьте клапанную крышку, закрутите болты и подключите все шланги.
15. Заведите мотор и дайте ему поработать до полного прогрева. Послушайте звук работы клапанов. Если вы их правильно отрегулировали, то не будет ни металлического звона, ни глухого цокота.

Варианты тюнинга мотора

Поскольку карбюраторный двигатель УМЗ 417 имеет тяжелую поршневую систему, тюнинг производится по схеме:

• расточка седел на выпуске до 39 мм и использование клапанов от 412 ДВС;
• установка 51 мм выпускной трубы;
• замена штатного распредвала городским для увеличения крутящего момента на низких оборотах.

Таким образом, мотор УМЗ 417 скопирован с силового привода 402 Заволжского моторного завода с небольшими изменениями. Даже при имеющихся недоработках ДВС исправно служит в полноприводных автобусах, грузовиках и внедорожниках УАЗ, то есть очень тяжелых эксплуатационных условиях.

Блог про Уаз

На неработающем двигателе УМЗ-421 установочный угол опережения зажигания в конце сжатия в первом цилиндре должен быть 5 градусов до верхней мертвой точки. При этом вторая метка на демпферной части шкива коленчатого вала двигателя должна находиться напротив ребра-указателя крышки распределительных шестерен.

Установка угла опережения зажигания на двигателе УМЗ-421.

— снять крышку датчика-распределителя; — вывернуть свечу зажигания первого цилиндра; — закрыть пальцем отверстие для свечи первого цилиндра; — повернуть коленчатый вал двигателя до начала выхода воздуха из-под пальца

Это произойдет в начале такта сжатия; — убедившись, что сжатие началось, осторожно поворачивая вал двигателя, совместить отверстие на шкиве коленчатого со штифтом на крышке распределительных шестерен; — убедившись, что электрод бегунка установлен против вывода на крышке, помеченного цифрой «1», вывод для провода зажигания свечи первого цилиндра, затянуть болты, чтобы указатель октан-корректора датчика-распределителя совпал со средним делением октан-корректора; — ослабить болт крепления пластин октан-корректора к корпусу датчика-распределителя; — придерживая пальцем на бегунок против его вращения, для выбора зазоров в приводе, медленно повернуть корпус до совмещения метки на роторе и острия стрелки на статоре датчика-распределителя; — затянуть болт крепления пластины октан-корректора к корпусу датчика-распределителя и установить крышку датчика-распределителя на место; — установить высоковольтные провода в крышку датчика-распределителя в соответствии с порядком работы цилиндров 1-2-4-3, считая против часовой стрелки

После каждой установки угла опережения зажигания проверить точность установки зажигания, прослушивая двигатель при движении автомобиля. Для этого :

— прогреть двигатель до температуры 60-90 градусов, двигаясь на прямой передаче по ровной дороге со скоростью 20-40 км/час; — дать автомобилю разгон, резко, до отказа, нажав на педаль дроссельных заслонок; — если при этом будет прослушиваться незначительная и кратковременная детонация, то установка момента зажигания сделана правильно; — при сильной детонации повернуть корпус датчика-распределителя на одно деление шкалы октан- корректора против часовой стрелки, каждое деление шкалы соответствует повороту коленчатого вала на угол 4 градуса; — при полном отсутствии детонации повернуть корпус датчика-распределителя на одно деление по часовой стрелке.

После корректировки момента зажигания проверить его правильность, прослушивая двигатель при движении автомобиля. Необходимо зажигание отрегулировать так, чтобы при большой нагрузке двигателя прослушивалась лишь легкая детонация. При раннем зажигании, когда слышна сильная детонация, может быть пробита прокладка головки блока и могут прогореть клапаны и поршни. При позднем зажигании резко растет расход топлива и двигатель перегревается.

Точная установка зажигания с помощью стробоскопа.

Более точная установка угла опережения зажигания производится с помощью стробоскопа. Для этого следует:

— присоединить датчик стробоскопа к проводу высокого напряжения свечи первого цилиндра; — завести и прогреть двигатель; — проверить двигатель и при необходимости отрегулировать частоту вращения коленчатого вала на холостом ходу в пределах 700-750 оборотов в минуту; — включить стробоскоп и направить его на ребро-указатель на крышке распределительных шестерен, при этом должны быть видны ребро-указатель и три неподвижных метки на шкиве-демпфере коленчатого вала.

При правильно установленном зажигании напротив ребра-указателя должна находится зона между первой и второй метками шкива-демпфера. Если положение ребра-указателя и меток не соответствует указанному, то необходимо ослабить болт крепления датчика-распределителя к корпусу привода и при работающем двигателе и включенном стробоскопе поворачивать корпус датчика-распределителя до оптимального положения ребра-указателя и меток.

источник

Кривошипно-шатунный механизм двигателя УАЗ-469

Подробности

Категория: Двигатель УАЗ-469

Блок цилиндров двигателя из алюминиевого сплава. Ци­линдры выполнены в виде съемных мокрых гильз, отлитых из серого чугуна. Уплотнение верхней части гильзы осуществляет­ся зажимом бурта гильзы между блоком и головкой блока че­рез прокладку, а нижней части — через резиновое кольцо из маслобензостойкой резины (рис. 14).Головка блока цилиндров из алюминиевого сплава со встав­ными седлами и направляющими втулками клапанов. Между блоком и головкой установлена прокладка из асбостального по­лотна, пропитанного графитом и армированного металлическим каркасом. Толщина прокладки (в сжатом состоянии) 1,5 мм. Чтобы избежать прилипания прокладки к блоку и головке, ее перед постановкой на место натирают с обеих сторон порошком графита. Прокладка симметричная.Поршни выполнены из алюминиевого сплава с терморегулирующей вставкой, луженные оловом. В верхней части поршня имеются три канавки: две верхние канавки служат для уста­новки в них компрессионных колец, а нижняя — для установки составного маслосъемного кольца.

Рис. 14. Установка гильзы в цилиндр:А — положение резинового кольца на гильзе до запрессовки; Б — положение резинового кольца при запрессовке гильзы.

Поршни подбирают к цилиндрам (при сборке и ремонтах двигателя) с зазором 0,012 … 0,036 мм.Поршневые кольца устанавливают по три на каждом порш­не: два компрессионных и одно составное маслосъемное. Для по­вышения износостойкости наружная поверхность верхнего ком­прессионного кольца покрыта тонким слоем пористого хрома. Наружная поверхность второго компрессионного кольца для улучшения приработки к цилиндру покрыта оловом.На внутренних цилиндрических поверхностях обоих компрессионных колец предусмотрены проточки, за счет которых коль­ца после установки их в рабочее положение несколько вывер­тываются (рис. 15). Это улучшает и ускоряет их приработку к цилиндрам. Кольца необходимо устанавливать на поршень про­точками вверх, в сторону днища. Стыки колец должны быть разведены на 180° по отношению друг к другу.

Рис. 15. Установка колец на поршне УАЗ-469:1 — поршень; 2 — компрессионные кольца: 3 — кольцевые диски; 4 — осевой расширитель; 5 — радиальный расширитель; 6 — терморегулирующая вставка

Маслосъемное составное кольцо стальное, имеет два кольце­вых диска, радиальный и осевой расширители. Два кольцевых диска снимают с зеркала цилиндра излишнее масло, которое через отверстия в поршне отводится в картер двигателя. Замок колец прямой.Поршневые пальцы плавающего типа, пустотелые.Поршневой палец подбирают к поршню и верхней головке шатуна с минимальными зазорами, допустимыми по условиям смазки.Шатуны стальные двутаврового сечения. В верхние головки шатунов запрессованы тонкостенные втулки из оловянистой бронзы.Для смазки поршневого пальца в верхней головке шатуна имеется отверстие, совпадающее с отверстием во втулке.

Особенности конструкции

В принципе, двигатель УМЗ 417 скопирован с мотора ЗМЗ 402, но отличия, все же, существуют:

• посадка гильз в блоке резиновыми кольцами вместо медных прокладок;
• маховик больше в диаметре;
• нет оребрения вначале выпуска, затем появились 4 ребра жесткости;
• маслофильтр съемный вместо стаканного;
• схема системы охлаждения обратная – и подача и забор ОЖ из ГБЦ;
• слабый фибровый сальник помпы вместо сальника от мотора ВАЗ;
• уменьшен диаметр тарелок клапанов.

И самая главная причина снижения мощности УМЗ 417 в сравнении с ЗМЗ 402 – объединенный, не раздвоенный коллектор выпускного тракта.

Особенностями конструкции являются:

• рядная схема двигателя и его продольное расположение относительно траектории движения транспортного средства;
• камера сгорания небольшого размера, купольной конфигурации;
• улучшенная очистка смазочного материала (полнопоточная схема со сменным фильтром);
• высокий эксплуатационный ресурс от 150000 км пробега;
• короткий ход поршня и верхняя компоновка клапанов.

Чтобы осуществить капитальный ремонт, не нужно обязательно посещать СТО, все операции можно произвести своими силами в гараже. Для этого руководство пользователя содержит, как описание параметров, так и пошаговые фото.

Даже в отсутствие гидротолкателей производитель рекомендует заливать качественное масло и антифриз для охлаждения мотора с весьма скромным оребрением блока цилиндров.

Общая концепция

Контактная схема зажигания сама по себе неплоха, ведь ею пользуется человечество с появлением первого автомобиля. Но до возможностей бесконтактного зажигания ей, конечно же, далеко. Поэтому, многие владельцы УАЗов, стремясь улучшить работу силового агрегата, перенастраивают ее.

И не только УАЗов, но и других отечественных авто, к примеру, переделкам подвергается и проводка Москвич 2141, и ряд других марок и моделей.

Эффект от модернизации

Что немаловажно, подкапотная и салонная электропроводка УАЗ 31514 остается практически без изменений, а сама переделка характеризуется установкой новых элементов под капотом. В результате:

В результате:

1. Двигатель начинает устойчиво работать на всех режимах;
2. Улучшается пуск «на холодную»;
3. Нормализуется расход топлива;
4. Мощность двигателя достигнет паспортных данных.

Отличия систем зажигания

Основное отличие двух систем – в моменте искрообразования:

• В классическом зажигании за это отвечает бегунок под крышкой трамблера при соприкосновении с контактом вывода на свечной провод. При этом подача высоковольтного импульса происходит с нарастанием. Он как бы смазывается, снижая мощность искры на электродах свечи.
• В бесконтактном зажигании коммутатор формирует заряд и выдает его практически мгновенно при получении сигнала от датчика Холла. В результате свеча формирует более мощную искру. Из отечественных авто повышенной проходимости подобная бесконтактная система зажигания есть у Нивы – смотри схема электропроводки ВАЗ 21213.

Обратите внимание! Более мощное искрообразование способствует самоочищению свечи, т.к. топливо сгорает интенсивно, не оставляя отложений

Вывод

Мотор УМЗ 417 на УАЗ — это оригинальная копия ЗМЗ 402, а соответственно — мощный и надёжный силовой агрегат. Как у любого мотора, этот имеет ряд недоработок, которые можно с лёгкостью исправить при помощи доработки и тюнинга.

Современные наработки и технологии не направлены на надёжность и долговечность моторов, не случайно опытные пользователи с трепетом вспоминают советские агрегаты, такие как 417 двигатель УАЗ. Несмотря на разговоры о несостоятельности установок подобного типа и скором уходе на «пенсию», действительной замены не найдено. Тогда как этот экземпляр автомобилестроения показывает чудеса живучести и практичности.

Создавая УАЗ 417, конструкторы заложили в механизм проведение нескольких капитальных обновлений, что позволило «оживлять» двигатель вновь и вновь. Наряду с восстановлением, установка неприхотлива в эксплуатации и показывает приемлемую мощность, а карбюратор исключает склонность к дорогому топливу. Эти факторы, в купе с ценовой политикой, стали основополагающими при формировании популярности мотора, который до сих пор пользуется уважением.
