Возможный штраф

Нельзя, чтобы спереди была установлена дополнительная подсветка на номер. Есть даже статья, которая об этом гласит. Вот именно, что в статье указан именно передний номер. Поэтому сотрудники ГИБДД не имеют права штрафовать за то, что на задний номер установлена подсветка. Лампочки для подсветки номера можно с легкостью установить прямо у себя дома и своими руками. Только прежде чем это сделать, нужно все обдумать, так как есть шанс получить штраф, цена которого может быть в несколько раз выше цены самих лампочек. Если все же было решено, что нужно установить лампочки, то стоит пересмотреть различные фото и видео. Если на пути попадется и инструкция на заданную тему, то отбрасывать ее не стоит.

Замену фонаря освещения номерного знака на автомобиле Лада Приора выполняют в случае его повреждения, а так же при проведение других работ, при которых его наличие будет мешать ходу их выполнения. Подготовьте стандартный набор инструментов и проделайте следующую последовательность действий:

В первую очередь необходимо обесточить автомобиль, чтобы предотвратить образование возможного короткого замыкания при демонтаже, отсоединив клемму минус от аккумуляторной батареи.

• Крестовой отверткой выкручиваем винты и снимаем декоративную облицовку замка крышки багажника.
• Далее торцовым ключом выкручиваем гайки крепления накладки крышки багажника.

• Снимите накладку.
• Сдвиньте фонарь освещения номерного знака в сторону, чтобы он вышел из посадочных пазов и его можно было снять.

• Вынимаем фонарь со своего посадочного гнезда и отжав пластиковый фиксатор, отсоединяем от него колодку с питающими проводами.
• Выполните необходимый ремонт или его замену, после чего установку проведите в обратной последовательности.

На этом ремонтные работы по замене фонаря освещения номерного знака на автомобиле Лада Приора завершены.

Часто распространенная неисправность приборов внешнего освещения автомобиля – это отказ подсветки заднего номерного знака. Причин тому достаточно много:

• Перегорание ламп или повреждение их нитей от вибрации и тряски. Одновременное перегорание всех ламп подсветки, если их, как на большинстве автомобилей больше одной, может быть косвенным свидетельством некорректной работы генератора – повышенного напряжения в бортовой сети. Рекомендуется сравнить его с нормальным для данной модели автомобиля. Но надо учитывать, что свойственное для многих марок автомобилей относительно высокое напряжение в бортовой сети (14,6-14,7 В) не является неисправностью, но значительно снижает ресурс низкокачественных ламп накаливания, и перегорать они могут часто;
• Просчеты в аэродинамике автомобиля , приводящие к обильному загрязнению зоны установки фонарей подсветки номерного знака. Жидкость рано или поздно начнет просачиваться через уплотнения плафона, приводя к коррозии контактов. Подобные дефекты для многих моделей автомобилей, например, VW Transporter T5, являются настолько частыми, что из статуса «детских болезней» конструкции могут быть перенесены в «хронические»;

Не горит подсветка номера из-за перелома проводов в месте их перегиба при движении элемента кузова, на котором закреплен номерной знак, крышки багажника, пятой двери и так далее. Как правило, данная неисправность свойственна достаточно старым автомобилям с затвердевшей изоляцией проводки, более склонной к переломам. Поврежден может быть, как провод питания, так и заземляющий («масса»).
При коротком замыкании в какой-либо цепи, запитанной с подсветкой номера через один предохранитель, погаснет и абсолютно исправный плафон . Искать неисправность в этом направлении придется, если все вышеперечисленные причины не выявились

На автомобилях, оснащенных фаркопом, следует обратить внимание на контактную группу розетки и состояние проводки самого прицепа.

Почему не горит

• Для начала снимите крышку монтажного блока и убедитесь в целостности предохранителя. Маркировка предохранителей располагается на внутренней поверхности крышки. Вам следует искать предохранитель F16 или F5, в зависимости от года выпуска вашего ВАЗ 2109.
• Если предохранитель оказался цел, обязательно проверьте, не окислились ли контакты искомого предохранителя. Не редко из-за нарушенного контакта происходит отказ щитков.
• Проверьте, идет ли питание на приборную панель. Для этого вам потребуется контрольная лампа и включенное зажигание. Отключите разъем Х4 в монтажном блоке и на контакте 3 проверьте наличие напряжения. Недостаток конструкции ВАЗ 2109 заключается в том, что при дождях монтажных блок сразу становится мокрым. Отсюда возникает окисление контактов в колодках, из-за чего перестает работать электрика. Окисляется порой не только контакт, но также и плата монтажного блока девятки.

Если ни одно из перечисленных выше действий не дало результата, придется вас огорчить. Ведь теперь надобится снимать приборную панель и проверять состояние проводки, контактов, минусовых соединений. Тут лучше довериться профессиональному электрику или выделить целый день на самостоятельное устранение неисправностей. Спешка здесь ни к чему.

ДОМОСТРОЙСантехника и строительство

• Рубрика: Строительство
• Ссылка на пост
• https://firmmy.ru/

Если вы заметили, что подсветка заднего номерного знака на вашем ВАЗ 2110-2112 стала гореть тускло, то скорее всего перегорела лампочка в одном из плафонов. Если же совсем пропало освещение, то возможно вышли из строя обе лампы. Наглядно местонахождение данных плафонов показано на фото ниже. Теперь при помощи крестовой отвертки необходимо открутить два винта:

И отведя в сторону стекло плафона, освободив его от защелки, нужно снять его:

И теперь доступ к лампочке получен и ее можно беспрепятственно вынимать и производить замену.

Установка лампы проходит в обратной последовательности, после чего вся эта конструкция собирается и ставится на место. Все довольно просто и не займет у вас более 5 минут времени. Цена одной такой лампочки не превышает 30 рублей, хотя в большинстве случаев она стоит даже дешевле.

Светодиодная подсветка номера

Лампочка для подсветки номера на Ваз 2110 может быть установлена как спереди, так и сзади. Она необходима для того, чтобы ночью автомобиль был заметен издалека. Кстати, днем эти лампочки почти не заметны, даже если они и горят. Зато в ночное время суток машина становится очень эффектной и красивой. Подсветка может быть различного цвета. Замена лампочки на ваз 2110 своими руками – дело совсем несложное.

Сообщений 10

1 Тема от drummer04 2015-09-12 14:17:30

• drummer04
• Новый участник
• Неактивен

• Откуда: Санкт петербург
• Регистрация: 2015-01-03
• Сообщений: 78Спасибо: 5
• Авто: Ваз 2110 8 клапанов (2004г)

Тема: Решено: Не горят лампы подсветки номера, предохранитель цел

Не горят лампы подсветки номера, лампочки старые достал, они были черные, заменил на новые, все равно не горят, проверил предохранитель, рабочий. Я так пологаю нет массы? Где ее искать?

2 Ответ от drummer04 2015-09-12 15:03:06

• drummer04
• Новый участник
• Неактивен

• Откуда: Санкт петербург
• Регистрация: 2015-01-03
• Сообщений: 78Спасибо: 5
• Авто: Ваз 2110 8 клапанов (2004г)

Re: Решено: Не горят лампы подсветки номера, предохранитель цел

а предохранители f1 и f10 смотрел

3 Ответ от Anton 2015-09-12 15:24:07

• Anton
• Местный
• Неактивен

• Регистрация: 2014-02-20
• Сообщений: 2,207Спасибо: 255

Re: Решено: Не горят лампы подсветки номера, предохранитель цел

если на массу грешишь попробуй напрямую массу подать

4 Ответ от Serg 2015-09-12 20:50:47

• Serg
• Фанат лада2111.рф
• Неактивен

• Регистрация: 2013-07-29
• Сообщений: 830Спасибо: 363
• Авто: 2111 двг2114 год2008

Re: Решено: Не горят лампы подсветки номера, предохранитель цел

Контролька автомобильная очень помогает рекомендую

5 Ответ от sergo9531 2015-09-12 20:58:15

• sergo9531
• Местный
• Неактивен

• Откуда: Домодедово
• Регистрация: 2014-01-12
• Сообщений: 578Спасибо: 208
• Авто: 21114

Re: Решено: Не горят лампы подсветки номера, предохранитель цел

drummer04, справа под обшивкой багажника должен быть штепсель, у меня однажды «папа» там вылетел и номер перестал подсвечиваться. Ткни там тестером или контролькой, если есть +12, то дело в багажнике ( провод перебит или еще что то)

Рекомендации по замене подсветки номера

Потратив считанные минуты своего свободного времени, вы обезопасите себя от штрафов сотрудников ГИБДД. Помните, что в качестве ламп подсветки номерного знака Лада «Калина» могут выступать только те фонари, которые излучают бледно-жёлтый либо белый цвет. Водители, решившие заменить заводские плафоны цветными лампочками, получают штраф в размере пятисот рублей. Согласно законодательству, такие машины не должны допускаться к эксплуатации. Если замена ламп прошла успешно и подсветка горит, не забывайте следить за чистотой номеров.

Лампочка для подсветки номера на Ваз 2110 может быть установлена как спереди, так и сзади. Она необходима для того, чтобы ночью автомобиль был заметен издалека. Кстати, днем эти лампочки почти не заметны, даже если они и горят. Зато в ночное время суток машина становится очень эффектной и красивой. Подсветка может быть различного цвета. Замена лампочки на ваз 2110 своими руками — дело совсем несложное.

Как заменить лампочки на подсветке номера

Замена лампочки в ваз 2110

Для того чтобы заменить диоды, нужно иметь всего лишь плоскую отвертку. Остальные инструменты не потребуются. Работу необходимо выполнять в такой последовательности:

• В первую очередь необходимо при помощи отвертки поддеть плафон.

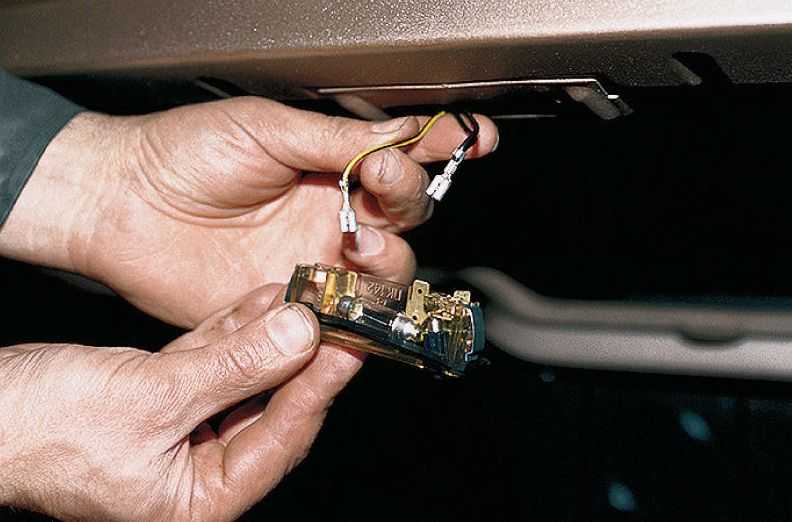

• Затем аккуратным движением следует отсоединить провода, имеющиеся на плафоне.

Примечание: они могут очень легко оторваться, что не желательно. Иначе придется проводить дополнительные манипуляции

Именно поэтому и нужно действовать максимально осторожно

• Отсоединить все контакты.
• Снять резиновый чехол, который выполняет защитную функцию для плафона.
• Теперь очень аккуратно следует отогнуть контакт в сторону. Без этого нельзя будет достать лампу.
• Затем можно без проблем вынуть лампочку из плафона.
• Вставить новую лампу на место старой.
• Контакт разогнуть так, чтобы он вернулся в исходное положение.

Примечание: частая замена лампочки может привести к тому, что этот контакт сломается.

• Одеть обратно резиновый чехол. Без него плафон быстро треснет, так как он очень нежный.
• Обратно поставить все контакты.
• Соединить все провода обратно.
• Вставить плафон в багажную крышку. Защелкнуть левую часть плафона, чтобы он лучше держался.
• После этого нужно только проверить, работает ли подсветка. Если все выполнено правильно, то никаких проблем с ее работой наблюдаться не должно. В противном случае стоит повторить весь процесс с начала.

После замены горит индикатор

Многие сталкиваются с проблемой, когда после замены лампочек индикатор горит, как бы сигнализируя о том, что лампочка перегорела.

Действительно, лампочка перегорела. Так бывает, когда новые лампочки сразу же перегорают. Этому не нужно удивляться. Однако следует проверить, все ли лампочки работают так, как нужно.

После замены лампы меняется сопротивление. Обычно оно уменьшается. Именно поэтому реле контроля исправности ламп считает, что лампочка перегорела, хотя она все еще нормально функционирует. Решить эту проблему можно двумя способами: либо купить новое реле, либо перепаять резисторы.

Примечание: если нет опыта с пайкой, то это нужно доверить кому-нибудь другому, иначе можно только повредить реле.

Штраф за неисправную подсветку номера

Первым нормативным актом, к которому следует обратиться, является пункт 2.3.1 Правил дорожного движения. Согласно нему, передвижение до места ремонта с неисправной подсветкой регистрационного знака возможно, если водитель не может устранить неисправность на месте. Правонарушением это не является, так как такая неисправность не указана прямо как обязательное условие запрета эксплуатации.

Однако, при передвижении в темное время или в условиях недостаточной видимости, независимо от причины, почему не горит подсветка номера, отсутствие освещения ГРЗ (государственного регистрационного знака) однозначно превращает задний номерной знак в «нечитаемый» по трактовке закона. В этом случае уже вступает в силу Кодекс об административных правонарушениях, в редакции от 29 декабря 2015 года, утверждающий:

«. Статья 12.2. Управление транспортным средством с нарушением правил установки на нем государственных регистрационных знаков

1. Управление транспортным средством с нечитаемыми, нестандартными или установленными с нарушением требований государственного стандарта государственными регистрационными знаками, за исключением случаев, предусмотренных частью 2 настоящей статьи, влечет предупреждение или наложение административного штрафа в размере пятисот рублей. »

Таким образом, езда с полностью неработающей подсветкой заднего номерного знака в светлое время для сотрудника ГИБДД может быть лишь основанием для предупреждения об этой неисправности водителя, в то время как в темное время – это уже является поводом для составления протокола об административном правонарушении.

Важно! Речь о нечитаемости номерного знака может идти только в том случае, если не горят все лампы подсветки номерного знака. Если горит одна из них, сотрудник ГИБДД не вправе привлекать водителя к административной ответственности

Под трактовку закона подпадает и сильное загрязнение плафонов подсветки номера.

Блок предохранителей

Блок предохранителей в Гранте находится слева от рулевой колонки, около ручек включения света. Чтобы снять крышку и добраться до предохранителей и реле, потяните верхнюю левую часть крышки на себя. Сделано удобно, всё находится под рукой и не надо никуда лезть, вставая с водительского сиденья. Может быть это намёк на то, что их часто придётся менять, а может просто удобство — разработчикам виднее.

F1 (15 А) — блок управления двигателем, форсунки, катушка зажигания, реле вентилятора охлаждения, КЗ 2х2.

Если у вас проблемы с электроникой, и замена этого предохранителя не помогает, в худшем случае придётся перепрошивать ЭБУ или менять его. Также при перегорании этого предохранителя перестают работать форсунки и катушка зажигания, что делает работу двигателя невозможной. Поэтому если Гранта не заводится, проверьте первым делом данный предохранитель.

F2 (30 А) — электростеклоподъемники.

Если не работают и замена предохранителя не помогает, попробуйте выдернуть его совсем или снять клемму с аккумулятора на пару минут, затем подключите снова. Таким способом должны сброситься все временные ошибки и если дело в них, стеклоподъёмники снова заработают.

F3 (15 А) — аварийная сигнализация. Если не работает, проверьте этот предохранитель, а также кнопку включения «аварийки», её контакты и работоспособность ламп.

F4 (20 А) — стеклоочиститель, подушка безопасности. Если на приборной панели загорелась контрольная лампа отсутствия подушки безопасности, проверьте этот предохранитель. Дело может быть либо в нём, либо в электронном блоке, либо в самих подушках.

Если не работает стеклоочиститель и данный предохранитель целый, проверьте также реле K6, ручку включения, надёжность подключения к ней разъёмов, а также сам электропривод стеклоочистителя.

F5 (7,5 А) — клемма 15 замка зажигания. Если проблемы с включением зажигания, проверьте этот предохранитель, а также надёжность соединений проводов к клеммам замка.

F6 (7,5 А) — лампа заднего хода. Если она не работает, но этот предохранитель целый, проверьте саму лампу, а также контакты подключения разъёмов к блок-фаре.

F7 (7,5 А) — ДМРВ, клапан адсорбера, датчик кислорода, датчик скорости. Если двигатель работает неустойчиво, не держит холостые обороты или самопроизвольно глохнет, дело может быть в этом предохранителе либо соответствующем датчике. О том, как проверить ДМРВ у нас уже была статья.

F8 (30 А) — обогрев заднего стекла. Если он не работает, проверьте этот предохранитель, клеммы подключения проводов к обогревателю, а также целлостность его элементов.

F9 (5 А) — правые габаритные лампы

F10 (5 А) — левые габаритные лампы. Если не горят габариты, дело может быть в этих предохранителях или в самих лампах, а также их разъёмах. Не помешает проверить переключатель габаритов на приборной панели.

Светодиодная подсветка заднего номера на ВАЗ 2110

Каждый владелец автомобиля хочет, чтобы его машина была привлекательна, даже если она стоит не очень много. Если быть точнее, я хочу вам рассказать, как придать более респектабельный вид для автомобиля российского производства. Речь пойдет об автомобилях ВАЗ десятого семейства. Для того, чтобы выделить свою машину из толпы скучных, монохромных автомобилей, достаточно сделать нестандартную подсветку какого-либо участка машины. В данной статье речь пойдет о подсветке заднего номера. Для того, чтобы сделать подсветку заднего номера более привлекательной, можно воспользоваться двумя простыми способами. Первый способ, заменить штатные лампы накаливания на светодиодные, они имеют точно такие же контакты, что и заводские лампочки.

Второй способ, воспользоваться светодиодными полосками. Для того, чтобы сделать подсветку по второму варианту, нам понадобятся: 1.Светодиодную полоску(LED полоски) – 3 штуки. 2.Резисторы — 3 штуки.

Цветовая гамма светодиодов очень велика и не ограничивается несколькими цветами. Вы с легкостью сможете подобрать подсветку под любой цвет автомобиля

В случае если вы захотите установить светодиодную ленту для подсветки номера, то учтите один момент — сотрудники ГИБДД зачастую обращают на это внимание и могут наложить на вас штраф за неучтенные световые приборы. Ну ладно, перейдем к процессу установки подсветки светодиодами

Для начала нам потребуется поработать паяльником. К плюсовому концу отрезка светодиодов нужно припаять резистор. Далее, к концу резистора и минусовой стороне отрезка крепим небольшие проводки. Конструкция теперь имеет два контакта, которые можно запитать проводами, которые питали штатную подсветку. Для того, чтобы сделать подсветку более или менее аккуратной, нам потребуется кусок оргстекла. На данный отрезок стекла клеим светодиодную полоску. Чтобы приклеить полоску, нам потребуется прозрачный силиконовый герметик. Наносим герметик на стекло и клеим на нее светодиодную полоску. Получается почти готовая конструкция. Соединяем провода светодиодной полоски с контактами штатных ламп подсветки и изолируем их. Теперь нам нужно подготовить рабочую поверхность. Снимаем штатные плафоны подсветки. Далее обезжириваем поверхность с помощью растворителя. Когда поверхность подсохнет, наносим на нее герметик и клеим к ней полоску светодиодов. По краям полоски, так же герметизируем поверхность и оставляем сохнуть.

Осталось только проверить ее в деле. Все работает исправно, номер освещен достаточно хорошо. Так же можно сделать подсветку номера, по его краям, но это уже совсем отступление от правил, так что ее лучше не делать, во избежании проблем с сотрудниками ГИБДД.

Как заменить лампочку своими руками

С типом лампочек для освещения салона мы разобрались, теперь попробуем заменить их своими руками, не обращаясь к специалисту. Чтобы разобрать внутрисалонный светильник, ничего не сломав, нужно хотя бы примерно знать его устройство.

Итак, конструктивно салонный осветитель состоит из корпуса и плафона из органического стекла. Плафон сделан подвижным – он может качаться по вертикали для переключения режимов, ось качания расположена в центре.

В обоих положениях плафон, одновременно исполняющий роль переключателя, фиксируется, обеспечивая два режима работы светильника:

1. Свет горит всегда.
2. Свет горит при открывании любой из дверей.

На фото выше цифрами обозначены:

1. Корпус.
2. Плафон.
3. Ось качания.

Два отлива на стекле, которые и являются осью качания, – единственный фиксатор, не дающий плафону выпасть из корпуса фонаря. Таким образом, чтобы снять плафон, достаточно вставить между ним и корпусом отвертку и отжать корпус наружу, освобождая отлив. Отвертку будем вставлять, конечно, рядом с отливом на плафоне.

Отжимаем, выталкивая эту сторону плафона наружу, выводим из зацепления второй фиксатор и снимаем стекло.

Снятие плафона с фонаря освещения салона ВАЗ 2110

Под плафоном наблюдаем лампочку, зажатую в пружинные скобы-контакты.

Фонарь со снятым плафоном

Отжимаем лампочку в сторону одного из контактов и вытаскиваем.

Снятие лампочки

На место сгоревшей устанавливаем новую и защелкиваем плафон на место. Для этого заводим один из фиксаторов, прижимаем вторую сторону плафона, слегка отогнув стенку корпуса ногтем.

Более детально посмотреть процесс замены лампочки в фонаре подсветки салона ВАЗ 2110 можно на видео, представленном ниже.

Замена лампы в салонном фонаре ВАЗ 2110

Как уже отмечалось, в некоторых модификациях автомобилей в дополнение к потолочному светильнику устанавливается фонарь индивидуальной подсветки, расположенный между водителем и пассажиром. Как заменить в нем лампочку, можно посмотреть на видео, приведенном ниже.

Замена лампочки в фонаре индивидуальной подсветки ВАЗ 2110

Лада 2112 ᵀᴴᴱ ᴼᴿᴵᴳᴵᴺᴬᴸ › Бортжурнал › ПОЧЕМУ НЕ РАБОТАЮТ ПРИБОРЫ ваз 2110-2112

Михаил Гребёнкин, 27 лет Я езжу на Лада 2112 ᵀᴴᴱ ᴼᴿᴵᴳᴵᴺᴬᴸ (до этого — Лада 2108 ) Воронеж, Россия На щитке приборов ВАЗ-2110-2112 размещаются: спидометр, тахометр, указатель уровня топлива, указатель температуры охлаждающей жидкости, 12 различных контрольных ламп, 6 ламп подсветки щитка, одно резервное гнездо для контрольной лампы и две колодки подсоединения проводов. Различить колодки очень легко, та что белого цвета на электрических схемах обозначается как Х1, а та, что красного цвета, как Х2. Сами щитки приборов, устанавливаемые на автомобили ВАЗ-2110, могут быть двух типов: старого образца, где приборы размещены симметрично и нового образца, у них указатели уровня топлива и охлаждающей жидкости смещены в правую часть щитка.

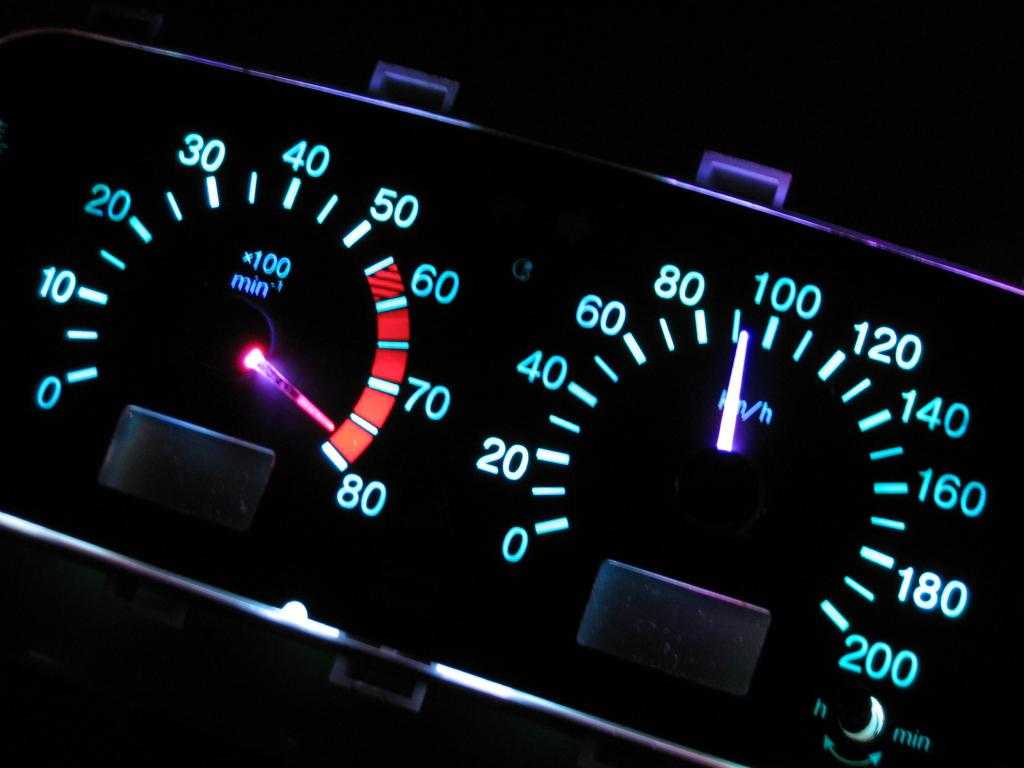

Самой крупной неисправностью щитка приборов будет её полный отказ. В этом случае не работают ни контрольные лампы, ни сами приборы. Водителю, первым делом, необходимо проверить 15 амперный предохранитель F6. Расположен он в монтажном блоке. В случае, если он перегорел, необходимо искать причину этого явления, иначе поставленный новый предохранить, повторит участь предыдущего, то есть тоже перегорит. Причиной перегорания предохранителей является замыкание электро-цепи.

Бывают случаи, когда стрелки приборов начинают прыгать по своим шкалам от минимума до максимума. Скорее всего, причиной таких действий приборов, будет плохой контакт с массой. Массовый провод, идущий от щитка приборов, крепиться к перегородке, отделяющий моторный отсек от салона. Найти его можно вынув из гнезда магнитолу. Но если на Ваш автомобиль устанавливали сигнализацию, то вполне возможно, что крепление этого массового провода, для удобства работы, перенесли в другое место, более доступное. Обычно, установщики сигнализации, его переставляют за обшивку салона в районе расположения левой ноги водителя. Аналогичная картина может быть и при установке магнитолы. При подсоединении её минусового провода, откручивали массовый провод панели приборов, а затем некачественно его завернули, в результате чего, он под действием вибраций, передающихся на кузов автомобиля, ослаб. Плохо заворачивают его из-за того, что делать это не очень удобно.

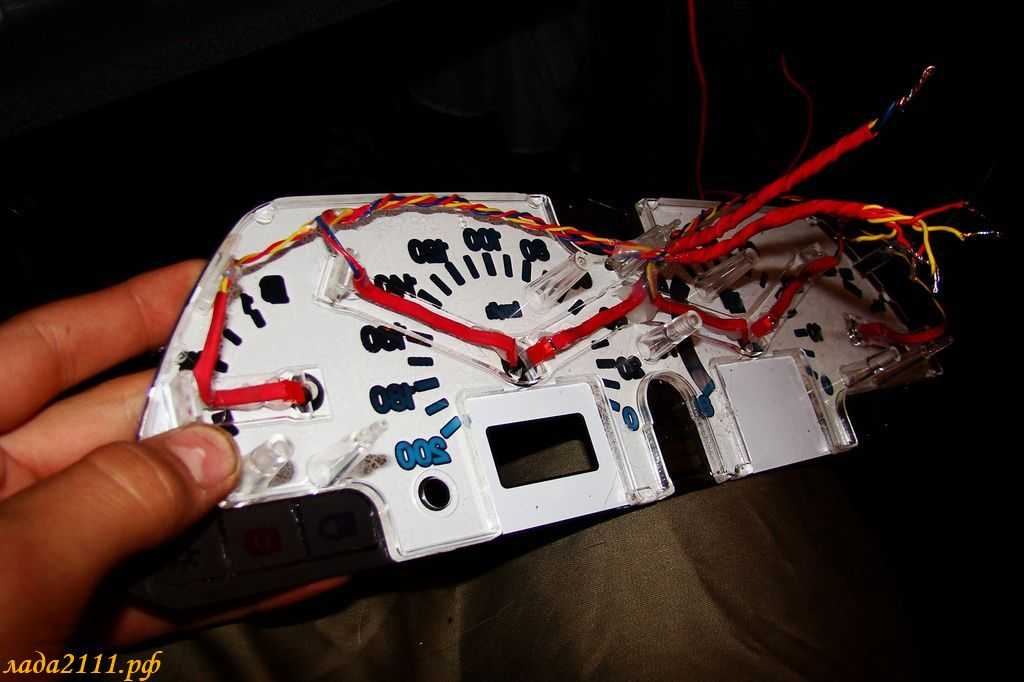

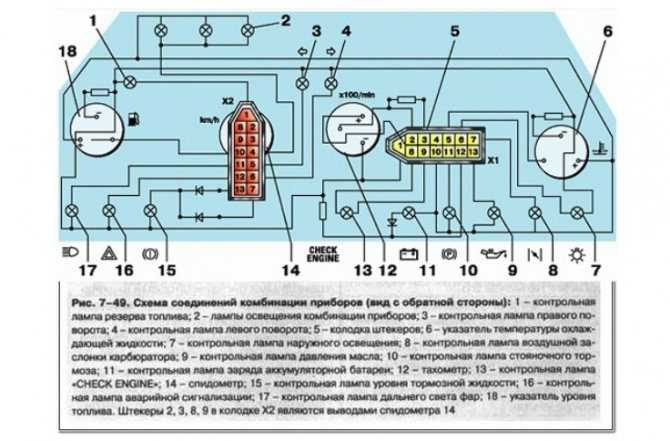

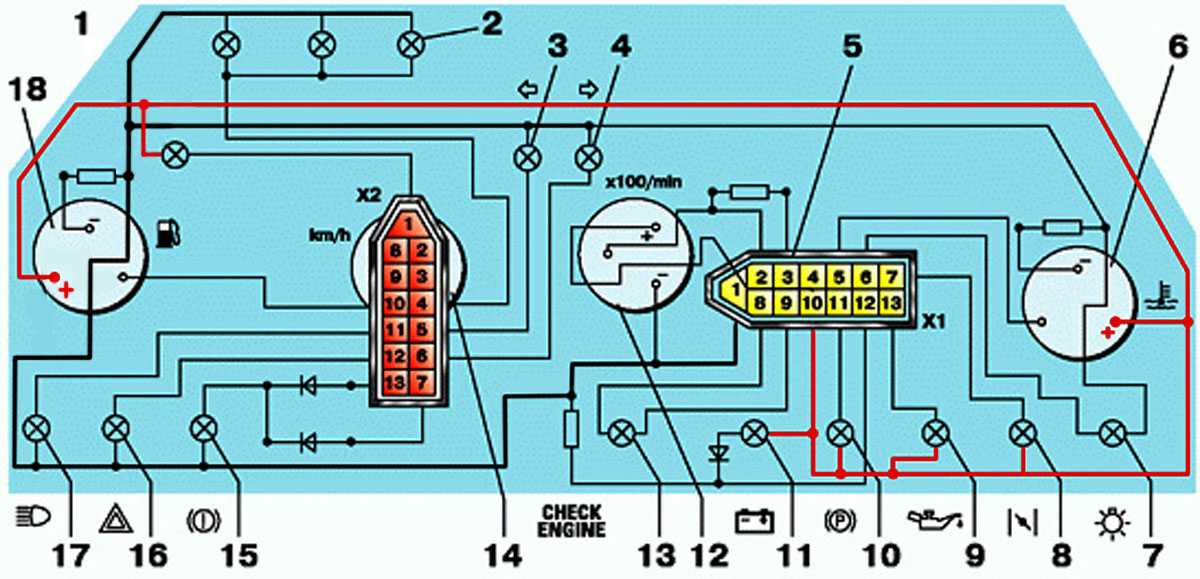

Если с креплением массового провода всё в порядке, то придётся проверять сам щиток приборов. Для этого его необходимо вытащить, на сколько, это возможно, со своего места крепления не отсоединяя провода, идущие к колодкам. Проверить нужно будет на колодке белого цвета Х1 массовый провод идущий к 1 контакту, а также заодно проверяем напряжение на контактах 6, 9, 10, оно должно быть равно 12 вольтам. Посмотрите, на задней стороне панели щитка приборов, целостность дорожек, по которым электрический ток поступает к соответствующим потребителям.

Ещё одной причиной отказа щитка приборов может стать прикуриватель. Дело в том, что через это гнездо некоторые водители подключают к работе дополнительные устройства, такие как: зарядное устройство аккумулятора сотового телефона, шинный электрический насос, салонный автомобильный пылесос. Учитывая то, что этим потребителям требуется большой силы ток, выходят из строя либо сам прикуриватель, либо перегорает предохранитель F19, что и приводит к отказу щитка приборов. Кстати, вывести из строя прикуриватель, можно также путем длительного удержания его во включенном положении. Заставить работать щиток приборов, в этих случаях, можно разъединив колодку прикуривателя, если цел предохранитель F19.

В принципе, устранить все неисправности, связанные с полным отказом в работе щитка приборов, может сам водитель. Для этого, каких либо дополнительных знаний по электротехнике, ему не потребуется. Единственное, что он должен знать, это вероятные причины отказа в работе щитка приборов.
