Причины неисправностей и их ремонт

Как правило, если узел находится в рабочем состоянии, он непременно должен быстро раскручивать маховик движка после поворачивания ключа в замке зажигания. Стартер может не крутиться или всё же он срабатывает не приходит в движение, то движок авто не заводится, а на приборной панели загорается индикатор-это явление как раз и будет доказывать неработоспособность устройства.

Не заводится стартер не крутит реле не щелкает ваз 2114

• Такие неполадки могут быть вызваны окислением контактов на автомобильном аккумуляторе или узле.
• Устранить её возможно только одним способом-это непременно необходимо их очистить.
• Полностью разрядившийся автомобильный аккумулятор может послужить причиной преждевременного отказа узла в его правильном функционировании. В таком случае нужно проверить собственноручно, насколько заряжен АКБ.
• Если приборная панель сигнализирует, и вы видите восклицательный знак возможно дело в том, что произошло короткое замыкание между витками втягивающей обмотки. В таком случае правильным решением будет полностью заменить весь в целом механизм.
• Автовладельцы ВАЗ 2114 всё чаще сталкиваются с серьёзной проблемой разрыва проводов в самом агрегате. Для точного определения в первую очередь нужно осмотреть контакт между двумя штекерами (включателя зажигания и электромотора).

Между двумя штекерами не происходит замыкание в элементах контактной части

Проблемы в работоспособности якоря — эту деталь может заедать. Проверить его проще простого, достаточно будет проверить своими руками его вращение.

Щёточный узел стартера

Если втягивающее реле выполняет свою функцию неисправно, то при этом узел вращается неплохо или вообще не приходит в движение то причины этого таковы:

• Не до конца заряженный автомобильный аккумулятор либо его клеммы окислились. При этом на приборной панели может загореться сигнализирующая лампочка о том, что в АКБ недостаточно зарядной энергии, которая поступает в узел и неспособна раскрутить якорь. Любому автомобилисту обязательно нужно взять на заметку контроль за клеммами и при образовании на них окисления, во время его удалять.
• Плохое соединение электро контактов на автомобильном аккумуляторе механизме и на втягивающем реле.
• Если всё же сами контакты не окислились их всё равно необходимо про диагностировать. На сколько качественно они затянуты (контактные винты), слабое соединение делает плохой контакт. Плохо затянутые контакты могут без сомнений вызвать короткое замыкание и впоследствии расплавление проводов.
• Износившиеся щётки и подгорание коллектора. Если в итоге выявляется их неработоспособность именно эти детали подлежат в дальнейшем полной их замене на новые.

Замыкание якоря если имеется в виду обмотка

При полном заряженном АКБ автотранспорт не заводится, конечная причина этого может быть только обмотка реле. В ней, возможно, произошло короткое замыкание или обрыв вариант исправления здесь только один полная замена реле.

Маховик двигателя не крутится, в чём причины

1. Возникает пробуксовка стартера. Данную неполадку можно обнаружить только путём диагностирования.
2. Сломанные шестерёнки редукторного механизма. Устранить её также возможно при полной его смена на новую деталь.
3. Двигатель начал работать, но в итоге узел продолжает крутиться, при этом исходит скрежет и вибрация.
4. Если ощущается вибрация в машине требуется сделать диагностику зафиксированного механизма.
5. Не правильная установка устройства.
6. Лопнутая крышка — её непременно в срочном порядке нужно заменить.
7. Стёрлись шестерёнки одного из элементов из-за того слышится (привод, венцы маховика и редуктора).
8. Не знакомый на слух звук ещё может появиться в результате износа вкладок подшипников.
9. И в конечном итоге вышел из строя бендикс.
10. Если по каким либо причинам не получается завести ДВС  его можно попробовать запустить замыкая не посредственно сам стартер.

Как запустить стартер без ключа

Если вам необходимо запустить стартер автомобиля без ключа можно просто перемкнуть контакты которые указаны на фото ниже:

Стартер на ВАЗ 2109 не крутит – есть щелчки, но не хватает, где искать причину?

Здравствуйте, уважаемые автолюбители! Все. Но, особенно автолюбители ВАЗовских моделей. ВАЗовские стартера, несмотря на свою надежность, долговечность и выносливость, все же, рано или поздно выходят из строя.

Средний срок службы стартера составляет обычно 5-6 лет, что в два раза меньше срока службы двигателя. И будь-то неисправность стартера ВАЗ 21093, не крутит стартер ВАЗ 2109 или 21099 – проблему все равно придется решать путем диагностики, ремонта, а возможно даже замены этого компонента электрической части.

Так как по конструкции стартера ВАЗ отличаются совсем незначительно, примем к рассмотрению ситуацию, когда не крутит стартер ВАЗ 2109, 21099.

Провернув ключ в замке зажигания, вы можете обнаружить что:

• не работает стартер ВАЗ 2109,21099 после однократного щелчка;
• не срабатывает стартер ВАЗ 2109, 21099 после целой «трели» из частых последовательных щелчков;
• реакция стартера на поворот ключа полностью отсутствует.

Что же делать, если стартер не срабатывает? Конечно же – искать причину этого явления и пытаться ее устранить.

Не работает стартер ВАЗ 2109, 21099 после одного щелчка

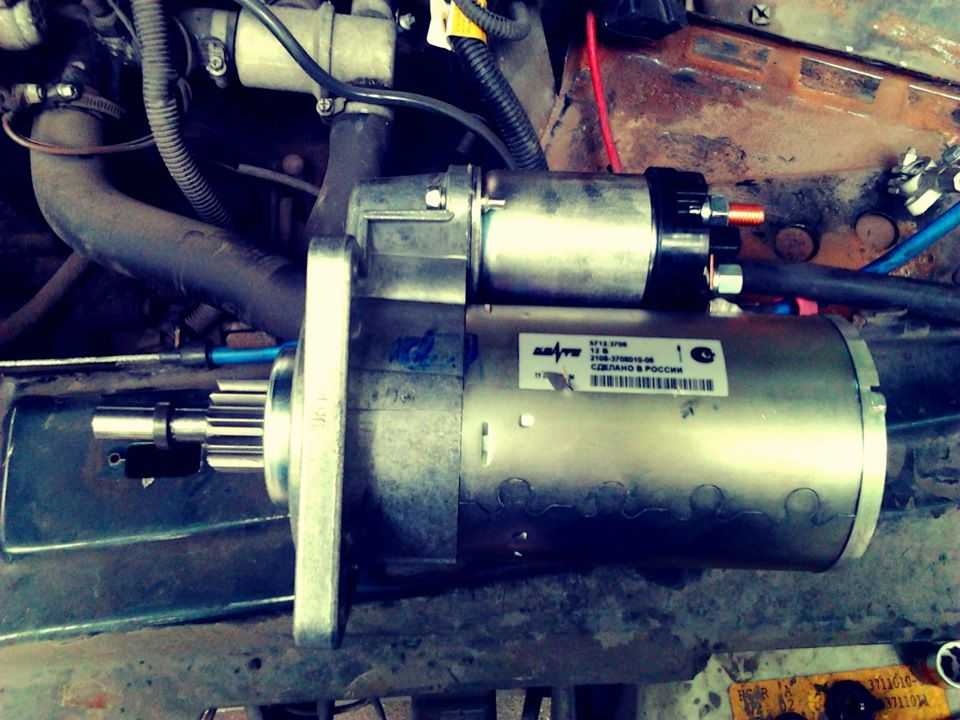

Ремонтируем стартер на Самаре 2

Причин, почему не крутит стартер ВАЗ 2109, 21099, после однократного щелчка, может быть несколько.

Возможно, подгорели силовые болты на втягивающем реле. Этот дефект приводит к тому, что из поданных 12В, на стартер доходит всего около 6-7В.

Может быть погнута, сломана или как-то иначе деформирована вилка, которая выталкивает бендикс стартера. В этой ситуации бендикс не полностью подходит к маховику, сердечники в катушку входят лишь частично, не давая замкнуться контактам.

На звездочке бендикса стерлись зубья. Из-за этого втягивающее реле не может передать стартеру напряжение.

Также, причиной явления «одного щелчка» стартера могут оказаться: как порядком изношенные щетки или втулки якоря, так и замыкание в обмотке.

Не срабатывает стартер ВАЗ 2109, 21099 после частых щелчков

Треск стартера в ответ на поворот ключа в замке может говорить о необходимости зарядить аккумулятор, проверить, не окислились и не ослабли ли на нем клеммы. Многократные щелчки повторяются из-за того, что втягивающая обмотка втягивает сердечник, а удерживающая не может задержать и отпускает. Это может продолжаться до тех пор, пока батарея не сядет окончательно.

Не срабатывает стартер ВАЗ 2109,21099 и реакция на поворот ключа отсутствует

Отсутствие какой-либо реакции стартера на поворот ключа в замке иногда свидетельствует о коротком замыкании в обмотках (если при попытке запуска из стартера появляется дым и запах гари).

Если отсутствие реакции стартера не сопровождается «спецэффектами» в виде дыма и характерного запаха, стоит обратить внимание на состояние добавочного реле и контакты клемм аккумулятора. Такая же реакция стартера наблюдается при частичном разрушении кольца в редукторе стартера

Такая же реакция стартера наблюдается при частичном разрушении кольца в редукторе стартера.

Если стартер не отзывается на поворот ключа в замке, нужно учесть, что причина может крыться в самом ключе. Если проверка подтвердит это, для устранения неполадок достаточно будет всего лишь заменить ключ зажигания.

Также может случиться, что сняв и разобрав стартер, вы не обнаружите никаких повреждений. Не спешите заменять его новым либо ехать в автосервис. Возможно, после того, как вы почистите стартер, нанесете новую смазку и установите его на место, он вновь обретет жизнь.

После того, как найдете и устраните неисправность стартера, постарайтесь в будущем не провоцировать его повторную поломку, ведь этому маловесному устройству и без того приходится нелегко – от его исправности зависит вращение массивного маховика и начало движения всей поршневой группы двигателя.

Отдельные ситуации

Если ВАЗ 21099 инжектор перестает заводиться, можно попробовать замкнуть контакты механизма по прямой.

Но иногда бывают нештатные ситуации, когда устройство перестает функционировать, рассмотрим несколько из них:

1. Инжекторный двигатель в мороз не запускается, но все устройства при этом работают нормально, АКБ заряжена. При отсутствии щелчок следует для начала произвести диагностику предохранительных компонентов, электроцепи, а также втягивающего реле. В том случае, если устройство щелкает, необходимо произвести замену реле.
2. Стартер крутит весь день, искра есть, но к вечеру двигатель перестал заводиться. Перед тем, как проверить стартер, необходимо полностью зарядить аккумулятор, после чего произвести очистку контактов как на батарее, так и на самом механизме. Если эти действия не помогли решить проблему, необходимо более тщательно проверить саму АКБ — попробуйте замкнуть контакты при помощи проволоки, при этом может появиться искра, которая ее расплавит. Если это не помогло, попробуйте пустить плюсовой заряд от аккумулятора напрямую на реле. Если изменений никаких, то узел придется заменить.
3. Если весь день автомобиль эксплуатировался нормально, но после пятиминутной стоянки перестал заводиться, можно попробовать замкнуть механизм. Замыкать напрямую необходимо два болта на реле, если это помогло, но впоследствии проблема опять проявилась, то разбирайте узел полностью. Вероятнее всего, проблема кроется непосредственно в стирании щеток. В этом случае их нужно будет поменять.
4. Узел не крутит совсем, но машину можно завести с толкача. Если проблема заключается не в стартере, то проверяйте блок предохранителей и замок зажигания. Но перед этим следует осуществить прозвон проводки — причина может крыться в окислении контактов.

Сталкивались ли вы с ремонтом стартера?

Опрос

• Да
• Нет

 Загрузка …

Втулки

Втулки (они же подшипники) расположены спереди и сзади стартера. Они отвечают за вращение вала устройства. Если эти элементы износились, то стартер начнет щелкать, но не будет крутиться. Проблемы с втулками могут быть вызваны и тем, что стартер установлен неправильно, то есть не занимает нужное положение по оси. Либо могло произойти замыкание обмотки. В этом случае смотрим предыдущий пункт.

Полезно! Также о проблемах с втулками будет свидетельствовать «тяжелая» прокрутка стартера при условии даже хорошо прогретого мотора.

Хоть многие и не относят неисправность подшипников к серьезным поломкам, их нужно заменить. В противном случае вал стартера будет подклинивать, что в свою очередь может спровоцировать пожар.

Как зарядить аккумулятор в ВАЗ-2109

Если виной неисправности стартера отсутствие заряда аккумулятора, принимайтесь за зарядку приспособления. Чтобы правильно зарядить АКБ, проводите процедуру в проветриваемой комнате. Необязательно снимать агрегат с машины, процесс может происходить прямо в ВАЗ-2109.

Заряжая аккумулятор, следуйте таким требованиям:

Отключите все электрокабели.
Непосредственно перед зарядкой аккуратно зачистите клеммы от налипаний грязи, пыли, особенное внимание уделите окислившимся участкам.
Желательно перед зарядкой произвести полный разряд АКБ – для этого включите все приборы, работающие от электрики.
Наблюдайте за движениями стрелки амперметра, она должна приближаться к нулевой отметке.
Контролируйте температуру электролита – в процессе заряда она будет увеличиваться. Например, температурный режим электролита повысился до 40 градусов, тогда следует уменьшить ток вдвое

Если в течение 2-х часов плотность электролита и напряжение АКБ в ВАЗ-2109 остается неизменным, значит, батарея зарядилась полностью.

Обычно для заряда АКБ достаточно 10-12 часов. Учтите, что в летний период электролит в ВАЗ-2109 нагревается ускоренными темпами, поэтому задача владельца автомобиля – регулярно проверять плотность и уровень материала.

Реле

Если не крутит стартер , вовсе не обязательно сразу его снимать.

Дело в том, что может быть виновато в неисправности реле, но не втягивающее, а то, что является разгрузочным и обычно устанавливается либо под капотом ближе к лобовому стеклу, либо под рулевым валом в салоне. Реле включается в , идущую от замка зажигания до ВР, и предназначено защищать стартер от перегрузки.

Но вопрос, где находится реле стартера на ВАЗ 2114, часто ставит многих автомобилистов в тупик, и на форумах нередко этим вопросом задаются. Просто дело в том, что в зависимости от года выпуска автомобиля производитель несколько видоизменял электрическую схему и менял расположение ее элементов. Затем, при установке сигнализации автоэлектрики могли перенести реле стартера на ВАЗ 2114 в другое место.

Как же найти это хитрое реле, если оно непонятно где находится?

Необходимо вспомнить, как устроена схема подключения стартера на ВАЗ 2114. На ВР только два питающих на ВР, идущий от замка зажигания. Вот по цепи этого провода от стартера и нужно идти, в конце концов, провод приведет к искомому реле, на схеме оно обозначено как включатель блокировки.

В зависимости от года выпуска и системы управления двигателем реле могло вообще не ставиться, например, на машинах до 2003 года выпуска. В автомобилях до 2005 года выпуска колодку под реле устанавливали в моторном отсеке рядом с вакуумным усилителем тормозов..

• Отсутствует электрическая цепь между замком зажигания и ВР.
• Сгорели обмотки статора или ротора в пусковом устройстве.

В первых трех случаях ремонт стартер не требуется, необходимо разобраться с аккумулятором и электрической цепью.

Дополнительная релюшка стандартного типа, имеет 4 контакта и выглядит примерно так:

Дополнительное реле выполняет следующие функции:

1. Отключает питание стартера, когда двигатель уже завелся, а ключ зажигания по какой-то причине остался в самом крайнем положении по часовой стрелке;
2. При длительной попытке запуска (более 20 секунд) разрывает цепь за счет сигнала, поступающего двигателя;
3. Предотвращает включение стартера на работающем двигателе;
4. Предохраняет контакты замка зажигания от перегрева и подгорания.

Причины и способы устранения неисправностей

Разберем причины почему не крутит стартер на ВАЗ-2114.

Причины неисправности могут крыться не только в нем, но и в остальных элементах, задействованных в цепи.

Причем поведение самой цепи при замыкании может подсказать, где искать поломку.

Ключ в положении «пуск» стартер не запускается.

Если после перевода ключа в положение «пуск» стартер не крутится, но срабатывает втягивающие реле (слышен отчетливый щелчок, указывающий на то, что якорь переместился), при этом лампы на приборной панели заметно потускнели, то причина может быть:

• В разряженном АКБ . Забытые включенными на ночь электропотребители сажают аккумулятор и количества его энергии недостаточно, чтобы запитать электродвигатель. Сильные морозы тоже могут повлиять на батарею (воздействие минусовых температур приводит к возрастанию сопротивления в АКБ). Чтобы завести авто нужно либо зарядить аккумулятор, или «прикурить» от другого авто;
• В сильном окислении контактов . Или недостаточном контакте на клеммах АКБ и выводах втягивающего реле, в том числе и массы. Это является причиной возрастания сопротивления в местах соединения, поэтому энергии от батареи будет недостаточно для проворачивания электромотора. Чтобы стартер начал крутить, необходимо проверить все места соединений между АКБ и стартером, при надобности их зачистить и подтянуть. Чтобы не происходило окисления необходимо смазывать клеммы аккумулятора;
• В подгорании контактов внутри втягивающего реле (пятаков) . По этой причине при замыкании цепи якорем, происходят сильные потери напряжения в местах контакта. Для устранения проблемы придется снимать стартер, разбирать втягивающее реле для зачистки пятаков или же просто его заменить;
• В сильном износе контактных щеток электродвигателя . Благодаря такой неисправности нарушается контакт между щеточным блоком и ротором и электромотор вращаться не будет. «Лечится» это все заменой щеток;
• В коротком замыкании обмоток электродвигателя . Восстановить работоспособность поможет только перемотка обмоток или замена сгоревшего стартера на новый.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Признаки неисправности стартера автомобиля

При повороте ключа все контрольные лампы горят.

Если при повороте ключа все контрольные лампы горят, но даже реле не срабатывает, то это может указывать на:

• Перегорание предохранителя цепи питания, ведущей на замок зажигания или недостаточного контакта в местах соединения. При этом напряжение от АКБ не будет поступать на замок, и соответственно, на обмотку втягивающего реле. Поэтому в первую очередь следует проверить состояние предохранителя и при надобности заменить его, а также проверить все места соединения;
• Подгорание контактной группы замка зажигания. По этой причине цепь не будет замыкаться и реле не сработает. Проверить это можно достаточно просто – нужно отверткой соединить между собой выводы на втягивающем реле (по сути, подать напряжение на электродвигатель в обход реле). Если при этом стартер начнет крутить, значит, причина в замке. Дополнительно можно проверить путем отсоединения проводов от замка и замыканием тех, которые ведут на реле (но для этого нужно знать, где какой провод). Если замыкание приведет к включению стартера, то неисправность точно кроется в замке и устранить ее можно путем замены сгоревшего элемента на новый;
• Замыкание обмотки втягивающего реле. В результате последнее перестает выполнять свои функции. Проверить это можно путем все того же замыкания контактов на нем отверткой. Если выявлено, что реле не работает, то последнее заменяется.
• Заклинивание якоря. Магнитное поле не может его втянуть и цепь не замыкается. Проверка делается как обычно – замыканием выводов. Устраняется же все разборкой реле и чисткой.

Это основные причины почему стартер не крутит. Если последовательно проверить все элементы цепи, то неисправность можно будет выявить очень быстро.

Важно почитать: Ремонт стартера своими руками

Почему не крутит стартер?

Что делать, если машина не может завестись, при этом стартер не реагирует, щелкает, но не крутит и не схватывает? Почему не получается запустить мотор при повороте ключа, каковы причины неисправности? Одной из основных причин, по которой устройство не выключается, является отсутствие питания механизма. Возможно, это свидетельствует об отсутствии необходимого уровня напряжения в сети, что связано с разрядом аккумуляторной батареи. Если АКБ полностью разряжена или отключена, механизм не будет показывать признаков жизни.

Автомобильный стартер в разрезе

Если при повороте ключа стартер не щелкает, двигатель не запускается, то в первую очередь нужно проверить качество подключения кабелей аккумулятора. Возможно, провода аккумулятора не отсоединены от клемм, а просто окислились.

Если это так, то не стоит поднимать панику, нужно просто выполнить такие действия:

• сначала нужно выключить аккумулятор и отключить от него клеммы;
• используя наждачную бумагу, необходимо обработать внутренние части клемм аккумулятора, также потребуется произвести очистку контактов батареи;
• после этого нужно проверить, насколько заряжен аккумулятор — для этого используется зарядное устройство;
• далее, необходимо произвести диагностику целостности кабелей, а именно провода, предназначенного для питания стартера;
• выполнив эти действия, клеммы аккумулятора нужно зафиксировать наиболее прочно, чтобы впоследствии они не отсоединились.

Зачастую одной из основных причин, почему стартер не крутит, при этом щелкает, является полностью разряженная батарея. Если с ключа не получается запустить ДВС, механизм может реагировать и демонстрировать некоторые признаки жизни. В частности, когда вы начнете поворачивать ключ, вы можете услышать тот характерный и мощный щелчок либо же механизм сможет прокрутить ДВС, но только один раз. Чтобы решить проблему на моторе бензин или дизель, попробуйте зарядить батарею — возможно, после этого силовой агрегат заведется.

Составные элементы механизма

Каждый автолюбитель знает, для чего в автомобиле нужен генератор — это устройство позволяет передавать напряжение на бортовую сеть и батарею.

Благодаря такой работе осуществляется дополнительный заряд АКБ, однако не стоит полагаться только на генератор, поскольку он не сможет полностью зарядить батарею:

• в ходе заряда АКБ должен быть в спокойном состоянии;
• когда работает генератор, на аккумулятор возлагает дополнительная нагрузка;
• при движении генератор заряжает АКБ в слабом режиме;
• в любом случае, работа генератора позволит только частично возобновить уровень заряда батареи, потраченный на старт мотора.

Соответственно, если батарея разряжена полностью, рассчитывать только на ее заряд от генератора не стоит. Наиболее оптимальным вариантом будет зарядка устройства с помощью прибора ЗУ. Как показывает практика, в основном стартер не срабатывает, щелкает, но не крутит и не заводится мотор именно из-за АКБ. Однако в некоторых случаях бывает такое, что проблема обусловлена некорректной работой системы старта ДВС. При этом сам стартер может издавать нехарактерные для его работы звуки.

Окисление контактов АКБ

Если это так, и машина не заводится именно по этой причине, то вам придется потратить больше времени на ее выявление.

Ниже приведен список основных поломок, из-за которых не заводится дизель или бензиновый двигатель:

1. Механизм мог отключить или периодически выключаться из-за того, что в сети случилось короткое замыкание. В результате этого могла сгореть одна из обмоток — таким образом, механизм даже может задымиться. Кроме того, характерным симптомом для этой поломки является неприятных запах гари в проводке.
2. Выход из строя втягивающего реле. Это может привести к нарушению работы бендикса. Сам механизм отказывается контактировать с силовым агрегатом.
3. Произошло истирание зубов бендикса, соответственно, этот компонент не может сработать и завести агрегат в результате отсутствия контактов.
4. Произошла поломка в работе электрической схемы непосредственно стартера. Мог перегореть один из проводов либо выйти из строя один из контактов (автор видео — NazipovValera).

Неисправности стартера

Прежде всего, важно помнить, что при многочисленных попытках и долгом запуске мотора страдает сам стартер и аккумуляторная батарея. Более того, длительное вращение стартера может вывести устройство из строя

Также не следует исключать выход из строя самого стартера. Стартер может перегреться при довольно долгой прокрутке, следствием чего является поломка якоря или ротора. При неоднократных попытках запуска двигателя автомобиля существует риск повреждения шлицов на муфте, защищающей стартер от ударов зубьев раскрутившегося маховика.

Так или иначе, выход из строя стартера потребует его ремонта или замены. Среди основных неисправностей электростартера следует выделить следующие:

В последнем случае необходимо проверить контакты на схеме втягивающего реле, контактную группу замка зажигания и проверить бендикс стартера. Если проблемы будут выявлены, необходимо устранить их.

Также можно проверить дополнительное реле (устанавливается отдельно), служащее для защиты стартера от случайного сгорания контактов в замке зажигания, происходящее при износе или длительном запуске.

Устраняем неисправности в работе стартера «девятки».

Сразу же оговорюсь, что все описанные ниже действия по устранению проблемы, обязательно нужно проделывать в той последовательности, в которой они будут приведены.

Ставим свой автомобиль на нейтральную скорость на ручной тормоз и далее следуем алгоритму.

1. Поднимите капот. Найдите тонкий красный провод на втягивающем реле.
2. Толстой отверткой замкните две клеммы гайки на втягивающем реле. Не пугайтесь, если при этом вдруг полетят искры, это вполне нормально явление.
3. Попробуйте вновь запустить мотор. Если стартер закрутился без прокрутки двигателя, то значит — сам стартер в порядке. А если этого не произошло, значит — стартер необходимо будет заменить.
4. Если стартер исправен, то со втягивающего реле снимайте красный провод и на клемму подайте плюсовой провод от аккумулятора. Реле исправно, если на нем раздался хлопок, а стартер начал двигаться и крутиться вместе с ним. Если этого не произошло, то вся проблема в реле, его нужно заменить.
