Руководство, как сделать обогрев зеркал своими руками, установка и подключение

Впереди холодный сезон, создающий для автомобилистов дополнительные трудности, среди которых – запотевание и замерзание боковых зеркал. С такими зеркалами ездить не только не удобно, но и опасно. А каждый раз открывать окно для очистки и протирки – мало удовольствия, особенно если на улице холодно и дождливо.

Многие зарубежные автомобили оснащаются системой подогрева зеркал. Она действительно очень удобна, поскольку позволяет в любую погоду сохранять зеркала чистыми. Но вот только на бюджетных моделях, а также на отечественных авто такое оборудование встречается очень редко.

Выход из ситуации все же имеется, причем не один:

• Приобретение зеркал, в которые интегрирована система подогрева;
• Покупка и установка заводских средств для подогрева (пленочные, печатные нагреватели);
• Народные средства;

Что касается зеркал, то это самое дорогостоящее решение проблемы, к тому же не всегда удается найти элементы, подходящие по креплению. Заводские же средства более дешевые, но здесь требуется подбор по форме. Среди простых народных средств, можно использовать обычную автомобильную лампу накаливания, которая размещается в корпусе зеркала. Такое решение проблемы неудобно тем, что внутри корпуса должно иметься достаточно пространства для установки лампы и цоколя под нее.

Самым простым и дешевым, но при этом эффективным средством обеспечить подогрев зеркал является использование нихромовой проволоки.

Что потребуется

Чтобы сделать нагреватель потребуется всего лишь:

• Нихромовая проволока;
• Двухсторонний и обычный скотч;
• Провода;
• Герметик;
• Паяльник;
• Мультиметр;

Имея все это, можно приступать к оснащению зеркал подогревом. Но сначала разберемся с нихромовой проволокой.

Для нагревателя подойдет проволока сечением 0,4-05 мм, и длиной 1-1,3 м. Для нормального функционирования системы подогрева нужно, чтобы сопротивление куска проволоки составляло 12 Ом. Именно для этого и нужен мультиметр. То есть, взяли отрезок на 1,5 метра, замерили сопротивление. Если оно превышает указанное значение – отрезаем 10 см, и снова проводим замер. Таким образом подбираем нужный отрезок.

Проверяем наличие штатного подогрева

Наличие подогрева зеркала заднего вида не всегда можно обнаружить с первого взгляда. Дело в том, что отдельная кнопка его включения часто отсутствует и многие автовладельцы задаются вопросом, как включается обогрев наружных зеркал. Функция активируется автоматически при включении подогрева заднего стекла. Чтобы проверить, присутствует ли отопитель зеркал, необходимо:

1. Запустить двигатель;
2. Включить отопление заднего стекла;
3. Сбрызнуть зеркала водой или подуть на них;
4. Потрогать рукой.

При работающем обогреве капли воды высыхают в течение 1-2 минут, при дыхании зеркало не запотевает, а наощупь оно является теплым. В холодное время года убедиться в наличии обогрева можно, просто понаблюдав за тем, как долго оттаивает зеркало после ночной стоянки. Если под ним расположен теплоэлемент, процесс оттаивания занимает всего несколько минут.

Подключение

Остается только подключить изготовленное приспособление. Оптимальным вариантом для этого является врезка в проводку подогрева заднего стекла или подключение к клавише включения этого подогрева

Важно учесть, что нагрузка на этот участок проводки после включения в работу нагревателей возрастет, поэтому следует заменить предохранитель, отвечающий за питания обогрева заднего стекла. Но можно и просто сделать отдельную клавишу включения и расположить ее в удобном месте. Но при таком подключении существует один недостаток – можно забыть выключить подогрев зеркал после постановки авто на стоянку

Но при таком подключении существует один недостаток – можно забыть выключить подогрев зеркал после постановки авто на стоянку.

Инструкция по установке готовых комплектующих

Установка покупного подогрева зеркал является сравнительно простой манипуляцией. Для ее проведения необходимо демонтировать деталь с автомобиля и разобрать ее. Клееные изделия разогревают строительным феном или путем вымачивания в кипятке, после чего отражающая накладка легко снимается.

Изделия, скрепленные болтами, разбирают с помощью соответствующего инструмента. Монтировать обогрев зеркал заднего вида, приобретенный в магазине, своими руками допустимо только на чистые и высушенные поверхности.

Перед началом процедуры необходимо оценить размеры нагревательного элемента и корпуса. Если используются печатные платы, с ним допустимо удалить ребра жесткости. Пленку обрезают по размеру, сохраняя при этом нагревательные полоски.

Обогрев заднего стекла Renault Duster

При определенных погодных условиях заднее стекло автомобиля имеет склонность к запотеванию и обледенению. Электрообогрев заднего стекла предназначен для устранения запотевания или обледенения заднего стекла. Он представляет собой комплект нагревательных элементов, выполненный в виде нитей, приклеенных к заднему стеклу.

Выключатель обогрева со встроенным в него светодиодным индикатором включения расположен на блоке управления климатической установкой.

Замечание

Обогрев заднего стекла работает только при работающем двигателе.

При включении обогрева заднего стекла автоматически включается обогрев наружных зеркал. Отключается обогрев повторным нажатием выключателя или автоматически, через некоторое время.

Электрообогрев заднего стекла необходим для обеспечения безопасности дорожного движения. При обледеневшем или запотевшем заднем стекле обзор назад сильно ухудшается

Разумеется, если у вас есть устойчивые навыки вождения грузового автомобиля и ориентирования только по боковым зеркалам заднего вида, то состояние заднего стекла не столь важно. Но для большинства водителей ухудшение обзорности через заднее стекло доставляет значительные неудобства

Возможны два варианта неисправности обогрева заднего стекла и методы ремонта в каждом случае свои:

Электрообогрев полностью не работает

1. В этом случае проверяем предохранители цепи F1 (20А) и F32 (ЗОА) в салонном блоке предохранителей и реле. Перегоревший предохранитель заменяем. Если предохранитель перегорает вновь, в электрической цепи имеется короткое замыкание,

которое необходимо найти и устранить по схеме, описанной в главе «Электрооборудование».

2. Проверяем электрическую цепь электрообогрева.

Не работает одна или несколько нитей электрообогрева

В этом случае поврежденные участки нитей обогревательного элемента можно определить визуально…

…малярный скотч и металлический или пластмас-совый лист с чистой поверхностью для смешивания компонентов ремонтного состава.

Работу выполняем в следующем порядке.

1. Подготавливаем автомобиль к техническому обслуживанию и ремонту.

2. Чистой мягкой тканью, смоченной растворителем, или проспиртованной салфеткой из набора очищаем и обезжириваем стекло в месте повреждения нити обогревателя.

3. Отрезаем две полосы малярного скотча. Длина полос должна превышать длину поврежденного участка на 5-6 мм. Параллельно поврежденной нити сверху и снизу от нее наклеиваем полосы скотча на расстоянии 1 мм друг от друга так, чтобы поврежденный участок располагался между ними в центре.

На каждый шприц нанесена шкала, цена деления которой соответствует 0,01 мл. Для восстановления 1 см нити обогревательного элемента требуется 0,024 мл серебряного компаунда и 0,014 мл активатора. После смешивания компонентов состав необходимо использовать в течение 20—25 минут, при температуре 18—20°С. Если температура окружающего воздуха значительно выше, то время годности состава для использования будет меньше. Поэтому смешивать компоненты следует непосредственно перед нанесением на стекло.

4. Из шприца с белым поршнем выдавливаем на картон серебряный компаунд в количестве, необхо-димом для восстановления поврежденного участка нити обогревательного элемента.

7. Распределяем состав так, чтобы он заходил на неповрежденные участки нити на 5 мм от места обрыва, а основная толщина состава располагалась над обрывом и была не тоньше толщины скотча.

Время полной полимеризации состава при температуре воздуха +20 °С составляет около 24 часов. При включении обогревателя заднего стекла время полимеризации можно сократить до 20 мин.

Совет

С помощью этого набора можно восстановить сломанный вывод обогревательного элемента. Для этого состав наносим на место крепления вывода. Плотно прижимаем часть вывода к стеклу. Сверху на прижатую часть вывода также наносим состав. Подсоединять наконечник провода к приклеенному выводу можно только после полной полимеризации состава.

9. Включаем обогреватель и убеждаемся в его исправности. При необходимости аналогично устраняем другие повреждения обогревателя.

Руководство по обслуживанию и ремонту Рено Дастер

Как включить Обогрев стекла рено Сандеро стапвей

Работа обогрева лобового стекла без максимальной скорости вентилятор Логан2\Сандеро 2

Обогрев лобового стекла! Duster

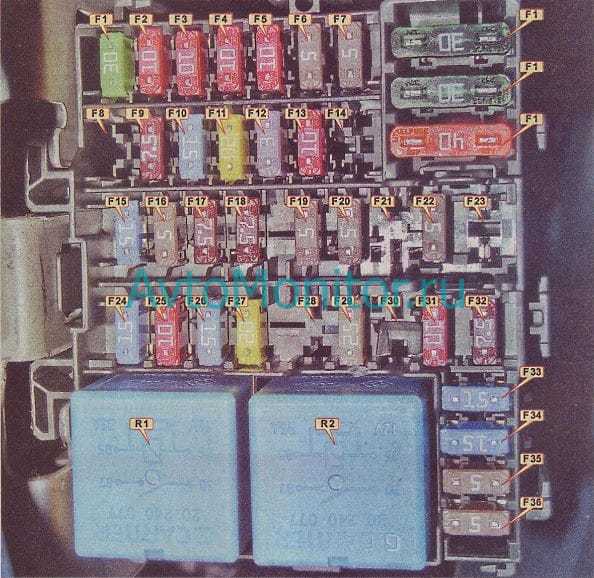

Блок в салоне

Расположение

Он установлен в левом торце панели приборов и скрыт под пластиковой крышкой с защелками. На ее оборотной стороне установлен пинцет для извлечения перегоревших предохранителей.

Предохранители

№	Номинал, А	Защищаемая/обслуживаемая цепь
F1	30	Передние электростеклоподъемники
F2	10	Дальний свет фар, левая сторона
F3	10	Дальний свет фар, правая сторона
F4	10	Ближний свет фар, левая сторона
F5	10	Ближний свет фар, правая сторона
F6	5	Габаритный свет (левая сторона)
F7	5	Габаритный свет (правая сторона), подсветка
F8	30	Задние электростеклоподъемники
F9	7.5	Задние противотуманные фонари
F10	15	Звуковой сигнал
F11	20	Центральный замок
F12	3	Антиблокировочная система; Система курсовой устойчивости; Стоп-сигналы
F13	10	Плафон освещения салона; Фонарь освещения багажного отделения; ЭБУ климатической установки
F14	5	Датчик угла поворота рулевого колеса (автомобили с системой курсовой устойчивости)
F15	15	Стеклоомыватель; Стеклоочиститель; Фонарь света заднего хода; Парковочный радар
F16	5	Аудиосистема; Парковочный радар; Сигнализации непристегнутого ремня безопасности; Выключатель круиз-контроля; Обогрев ветрового стекла; Обогрев заднего стекла
F17	7.5	Лампы дневных ходовых огней
F18	7.5	Стоп-сигналы
F19	5	Система управления топливным насосом
F20	5	Система подушек безопасности
F21	—	Резерв
F22	5	Резерв
F23	—	Резерв
F24	15	Указатели поворота
F25	10	ЭБУ электрооборудования; Противоугонная система
F26	15	Блок управления электрооборудованием; Габаритные огни; Электропривод наружных зеркал; Боковые указатели поворота; Выключатель центрального замка и аварийной сигнализации
F27	20	Подрулевые переключатели
F28	—	Резерв
F29	25	Подрулевые переключатели
F30	—	Резерв
F31	10	Щиток приборов
F32	7.5	Аудиосистема
F33	15	Прикуриватель
F34	15	Диагностический разъем; Разъем для аудиосистемы
F35	5	Обогрев наружных зеркал заднего вида
F36	5	Электропривод наружных зеркал заднего вида
F37	30	Стартер; Блок управления электрооборудованием
F38	30	Стеклоочиститель
F39	40	Климатическая установка

Предохранители и реле Renault Logan, электрические схемы

Рено Логан считается недорогим, доступным и надёжным автомобилем. Не зря многие используют данные авто для работы в такси. При относительно невысокой стоимости данная модель достаточно надёжная для российских дорог. Но в любых автомобилях, особенно после продолжительных поездок и наматывании определённого количества километров пробега, начинают появляться те или иные проблемы, связанные с электроприборами, контактами, проводкой. Особенно это заметно на возрастных автомобилях, которые успели послужить не одним хозяевам.

Чтобы быстро найти и устранить неисправности электрики в Логане, нужно знать где находятся предохранители и реле Renault Logan, как выполнены схемы и цепи питания приборов.

Способы восстановлены токопроводящих полос

Из всех неисправностей самой неприятной является обрыв токопроводящих нитей. В этом случае вроде и система остается рабочей, но функционирует она неполноценно.

Сложность доставляет тот факт, что полосы, закрепленные на заденем стекле, замене не подлежат, и установить новые не получиться, но вполне можно их восстановить. Ремонт токопроводящих нитей – операция несложная и под силу любому автолюбителю.

Для восстановления полос используется ряд методов.

Токопроводящие пасты, лаки, краски

В магазинах автоаксессуаров можно приобрести ремкомплекты для восстановления токопроводящих полос обогрева стекол, основной составляющей которых и являются указанные лаки и пасты.

Суть ремонта с их помощью очень проста: по бокам поврежденной полосы наклеивается скотч (так, чтобы незакрытой осталась только нить), место обрыва зачищается и обезжиривается.

После этого остается только нанести пасту или лак, дать время на высыхание (обычно – 24 часа), удалить скотч и проверить работоспособность отопителя.

Металлический порошок, лак, клей

Использование стального металлического порошка и связующего вещества – лака или клея. Этот метод хорош тем, что все компоненты найдутся под рукой и покупать ничего не нужно.

Технология ремонта такова: с наружной стороны стекла в месте разрыва закрепляем магнит, а место разрыва по бокам оклеиваем скотчем.

Напильником из любой металлической детали натираем порошок, который прикладываем к месту разрыва (магнит будет его удерживать), далее промазываем его лаком или клеем, после высыхания удаляем скотч.

Суть метода сводится к тому, что металлический порошок, удерживаемый магнитом, соединит между собой полосы системы обогрева, устранив разрыв, а лаком или клеем просто фиксируем полученный мостик.

Применение стружки из цветных металлов

Применение стружки из цветных металлов (медь, латунь) и связующего веществ. Этот метод отличается высокой скоростью ремонта и простотой выполнения.

Технология проведения такая: место разрыва оклеиваем скотчем. Компоненты – стружку и клей (лак) смешиваем в равномерной пропорции. Перед нанесением необходимо включить подогрев.

А далее кисточкой просто наносим смесь, при этом ток, проходящий по полосе, обеспечит быстрое высыхание нанесенного слоя.

Все указанные способы позволяют одинаково хорошо восстановить работоспособность обогрева заднего стекла.

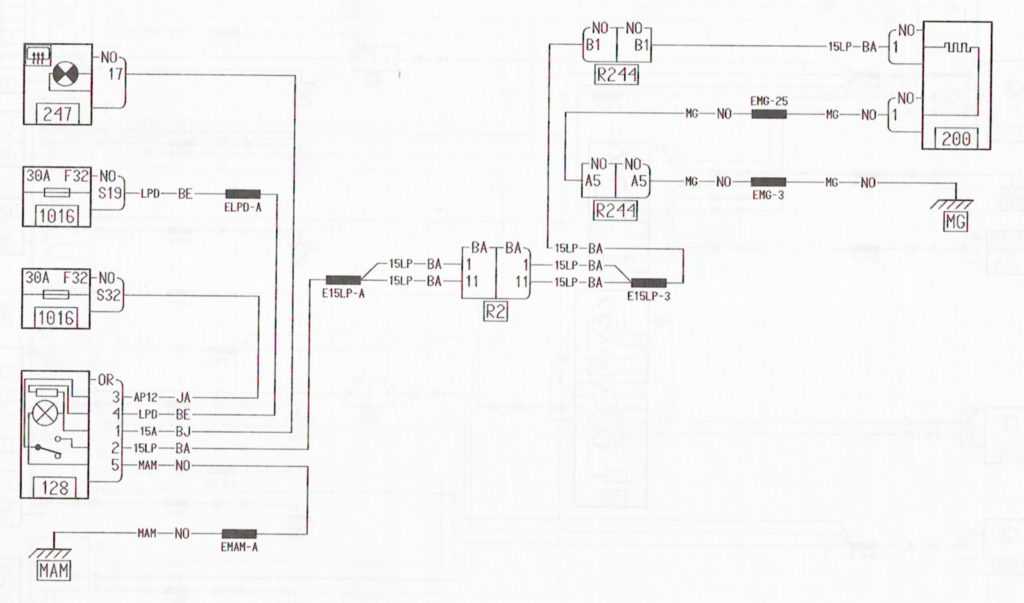

Электросхема обогрева заднего стекла Рено Логан

При определенных погодных условиях заднее стекло автомобиля имеет склонность к запотеванию и обледенению. Электрообогрев заднего стекла предназначен для устранения запотевания или обледенения заднего стекла. Он представляет собой комплект нагревательных элементов, выполненный в виде нитей, приклеенных к заднему стеклу.

Выключатель обогрева со встроенным в него светодиодным индикатором включения расположен на блоке управления климатической установкой.

Замечание

Обогрев заднего стекла работает только при работающем двигателе.

При включении обогрева заднего стекла автоматически включается обогрев наружных зеркал. Отключается обогрев повторным нажатием выключателя или автоматически, через некоторое время.

Электрообогрев заднего стекла необходим для обеспечения безопасности дорожного движения. При обледеневшем или запотевшем заднем стекле обзор назад сильно ухудшается

Разумеется, если у вас есть устойчивые навыки вождения грузового автомобиля и ориентирования только по боковым зеркалам заднего вида, то состояние заднего стекла не столь важно. Но для большинства водителей ухудшение обзорности через заднее стекло доставляет значительные неудобства. Возможны два варианта неисправности обогрева заднего стекла и методы ремонта в каждом случае свои:

Возможны два варианта неисправности обогрева заднего стекла и методы ремонта в каждом случае свои:

Электрообогрев полностью не работает

1. В этом случае проверяем предохранители цепи F1 (20А) и F32 (ЗОА) в салонном блоке предохранителей и реле. Перегоревший предохранитель заменяем. Если предохранитель перегорает вновь, в электрической цепи имеется короткое замыкание,

которое необходимо найти и устранить по схеме, описанной в главе «Электрооборудование».

2. Проверяем электрическую цепь электрообогрева.

Не работает одна или несколько нитей электрообогрева

В этом случае поврежденные участки нитей обогревательного элемента можно определить визуально…

…малярный скотч и металлический или пластмас-совый лист с чистой поверхностью для смешивания компонентов ремонтного состава.

Работу выполняем в следующем порядке.

1. Подготавливаем автомобиль к техническому обслуживанию и ремонту.

2. Чистой мягкой тканью, смоченной растворителем, или проспиртованной салфеткой из набора очищаем и обезжириваем стекло в месте повреждения нити обогревателя.

3. Отрезаем две полосы малярного скотча. Длина полос должна превышать длину поврежденного участка на 5-6 мм. Параллельно поврежденной нити сверху и снизу от нее наклеиваем полосы скотча на расстоянии 1 мм друг от друга так, чтобы поврежденный участок располагался между ними в центре.

На каждый шприц нанесена шкала, цена деления которой соответствует 0,01 мл. Для восстановления 1 см нити обогревательного элемента требуется 0,024 мл серебряного компаунда и 0,014 мл активатора. После смешивания компонентов состав необходимо использовать в течение 20—25 минут, при температуре 18—20°С. Если температура окружающего воздуха значительно выше, то время годности состава для использования будет меньше. Поэтому смешивать компоненты следует непосредственно перед нанесением на стекло.

4. Из шприца с белым поршнем выдавливаем на картон серебряный компаунд в количестве, необхо-димом для восстановления поврежденного участка нити обогревательного элемента.

7. Распределяем состав так, чтобы он заходил на неповрежденные участки нити на 5 мм от места обрыва, а основная толщина состава располагалась над обрывом и была не тоньше толщины скотча.

Время полной полимеризации состава при температуре воздуха +20 °С составляет около 24 часов. При включении обогревателя заднего стекла время полимеризации можно сократить до 20 мин.

Совет

С помощью этого набора можно восстановить сломанный вывод обогревательного элемента. Для этого состав наносим на место крепления вывода. Плотно прижимаем часть вывода к стеклу. Сверху на прижатую часть вывода также наносим состав. Подсоединять наконечник провода к приклеенному выводу можно только после полной полимеризации состава.

9. Включаем обогреватель и убеждаемся в его исправности. При необходимости аналогично устраняем другие повреждения обогревателя.

Блок с предохранителями и реле в моторном отсеке

Он находится между стартерной батареей и левой амортизационной стойкой и закрыт черной пластмассовой крышкой на защелках. Схема предохранителей на Renault Logan 2 и расшифровка обозначений приведены на фото и в таблицах ниже.

Дополнительные обозначения:

• 1 — провод к положительному полюсу аккумулятора;
• 2 — диод компрессора кондиционера.

Предохранители

№	Номинал, А	Защищаемые цепи
Ef1	40	Правый элемент обогрева ветрового стекла
Ef2	40	Левый элемент обогрева ветрового стекла
Ef3	50	Cистема ABS/ESP
Ef4	60	Иммобилайзер; Цепи питания, защищаемые плавкими вставками F28-31 в салоном блоке
Ef5	60	Цепи питания плавких вставок F11, F23 – F27, F34, F39 в салонном блоке
Ef6	30	Систем ABS/ESP
Еf7	30	Обогрев заднего стекла и наружных зеркал заднего вида
Ef8	15	Передние противотуманные фары
Ef9	15	Подогрев передних сидений
Ef10	15	Муфта компрессора кондиционера (автомобили с кондиционером)
Ef10	25	Первая скорость вращения электровентилятора системы охлаждения двигателя (автомобили без кондиционера);
Ef11	25	ЭБУ; Главное реле ЭБУД; Топливный насос; Датчик уровня топлива; Катушка зажигания (для машин с двигателем 1,6 8V К7М); Катушки зажигания 3 и 4 цилиндров (для машин с двигателем 1,6 16V К4М); Обмотки реле компрессора кондиционера или первой скорости вращения электровентилятора (комплектации с кондиционером и без соответственно); Цепь плавкой вставки Ef 13
Ef12	40	Электровентилятор системы охлаждения двигателя
Ef13	15	ЭСУД

Реле

Обозначение	Номинал, А	Обслуживаемая цепь
Er1	35	Левый элемент обогрева ветрового стекла
Er2	35	Правый элемент обогрева ветрового стекла
Er3	20	Топливный насос
Er4	20	Компрессор кондиционера (комплектация с кондиционером); Первая скорость вращения электровентилятора (комплектация без кондиционера)
Er5	35	Главное реле ЭСУД

Как работает обогрев заднего стекла?

Все схемы обогрева заднего стекла авто аналогичны и практически не имеют существенных отличий между собой. Модели АвтоВАЗа, а также автомобили импортного производства оборудуются одним и тем же типом конструкции и принципом функционирования. На поверхность заднего стекла нанесены тонкие дорожки – токопроводящие нити. Проходящее по ним электричество заставляет их нагреваться. С внешней стороны стекла происходит быстрое таяние снега и льда, а внутренняя часть поверхности избавляется от запотевания.

Схема обогрева

Прежде чем выявлять неисправности устройства и пытаться их устранить, следует ознакомиться со схемой обогрева и разобраться с компонентами необходимыми для его стабильной работы.

• 1 — токопроводящие нити;
• 2 — индикация на панели приборов;
• 3 — кнопка включения/выключения;
• 4 — замок зажигания;
• 5 — реле;
• 6 — монтажный блок.

На видео вы узнаете, как отремонтировать обогрев заднего стекла самостоятельно. Ролик предоставлен EXPERIMENT _ TV.

Почему одновременно отказывает обогрев, печка и дворники?

Отдельно выделяются ситуации, когда не работает печка, дворники, обогрев заднего стекла. Иногда вместе с этими системами перестает работать и омыватель.

Способы устранения дефекта:

• для быстрого решения проблемы достаточно заменить предохранитель;
• осматривая неисправный блок, легко заметить сгоревшие дорожки, которые также можно припаять.

Что делать в случае обрыва нитей, как определить дефект

Если перестал работать обогрев заднего стекла, нужно осмотреть устройство, чтобы понять, какова причина неполадки. Чаще всего основная проблема заключается в нарушении целостности нитей – пропадает контакт, необходимый для прохождения тока и нагревания.

Определяем место повреждения:

1. Когда стекло запотевает, нужно включить подогрев, что позволит легко выявить неработающие элементы. Примечательно, что работоспособность остальных составляющих не нарушается, поскольку используется параллельная конструкция.
2. Очистив поверхность, приступаем к осмотру. Если имеется существенный разрыв, дефект легко обнаружить.
3. В случае незаметного повреждения используется лупа или мультиметр.

Диагностика с помощью мультиметра начинается с подключения зажима к корпусу. Тогда, используя второй кончик, можно начать процесс поиска поврежденного участка.

Чтобы найти обрыв, нужно определить сопротивление, проверяя нити в центральной части. Здесь должны быть показатели не более 2–3 Ом. Если обнаруживается сопротивление в 6 Ом, значит, имеется дефект. Определив нить, нужно тщательно проверить ее, измеряя показатели каждые 1–2 см.

 Тонкости ремонта системы обогрева

Обрыв нитей – наиболее распространенная неполадка. Часто владельцы авто задумываются, почему перестал работать обогрев заднего стекла. Проблема заключается в нитях – они достаточно хрупкие, легко повреждаются во время активного трения. Для удаления загрязнений лучше использовать мягкую тряпочку и специальные средства. Если приходится работать скребком, нужно делать это аккуратно.

Как устранить неполадку:

1. Используя комплекс, включающий шприц и токопроводящую пасту, легко восстановить целостность участка. Достаточно нанести тонкую линию состава на поврежденное место. Высыхание происходит в течение нескольких минут, иногда нужно ждать сутки – все зависит от продукта. Включать и проверять работоспособность системы нужно после полного высыхания.
2. Выбор токопроводящего клея – более доступное решение. Клей должен наноситься в два слоя. А между ними желательно проложить медную проволоку диаметром 0,3 мм.
3. Нанесение массы из краски и стружки цветных металлов. Процедура выполняется при включенном обогреве. Во время покрытия поврежденного участка может возникать шипение, которое вскоре проходит. Время высыхания – 30 минут. Эксплуатацию желательно начинать через час.

Внимание:

Еще одним методом восстановления является пайка. Это способ самый надежный, и если повреждение небольшое, спайка проводится быстро, без проволоки.

Проведение работ при более серьезных дефектах:

• используется проволока сечением 0,17 мм2;
• ее длина должна быть немного больше поврежденного участка;
• края нужно залудить;
• рабочую поверхность обезжириваем;
• нить покрываем хлористо-цинковым флюсом;
• завершив подготовку, приступаем к работе, прижимая и впаивая проволоку в края нитей;
• используется мощность 12 Вт;
• закончив, нужно проверить место спайки, очистить поверхность от остатков флюса;
• обработанный участок покрывают термоустойчивым клеевым составом.

 Может ли система кондиционирования работать на обогрев?

Исправно работающая система кондиционирования поддерживает комфорт в машине в жаркое время. Однако и зимой кондиционер нужно включать. Во время работы устройства производится смазка движущихся элементов. Запуская кондиционер в холодный период, можно добиться и быстрого отпотевания окон.

Задумываясь, как работает кондиционер на обогрев, стоит отметить, что зимой, когда воздух на улице холодный, система не может запуститься. Но при нажатии кнопки обогрева зеркал или лобового стекла система активируется, и будет исполнять роль отопителя.

Как это работает:

1. В летний период, когда происходит испарение фреона в конденсаторе, температурные показатели на выходе составляют 10–12 градусов.
2. При запуске зимой показатели остаются неизменными, и этого хватает для отпотевания, оттаивания.

Электрические схемы рено логан 2

Система заряда аккумуляторной батареи для двигателя 1,6 16V К4М

Система заряда аккумуляторной батареи для двигателя 1,6 8V К7М

Система запуска двигателя, выключатель (замок) зажигания

Система управления двигателем 1,6 8V К7М

Система управления двигателем 1,6 16V К4М

Электровентилятор системы охлаждения двигателя климатическая установка с кондиционером

Распределение электропитания

Ближний/дальний свет фар

Габаритное освещение, фонарь освещения номерного знака

Противотуманные фары

Задний противотуманный фонарь

Фонари света заднего хода

Указатели поворота и аварийная сигнализация

Сигналы торможения

Стеклоочиститель и стеклоомыватель

Обогрев заднего стекла

Освещение салона и багажного отделения

Звуковой сигнал

Прикуриватель

Электропривод и электрообогрев зеркал

Центральная блокировка дверей

Задние электростеклоподъемники

Передние электростеклоподъемники

Иммобилайзер

Обогрев передних сидений

Климатическая установка с кондиционером
