Как найти, где стоит предохранитель Тойота Королла и заменить его

Из этой статьи автовладелец узнает: зачем на автомобили Тойота Королла устанавливаются плавкие предохранители. Как найти их и прочитать схемы расположения этих деталей в инструкции по эксплуатации транспортного средства. Как заменить предохранитель, если перегорел.

Предохранители – это плавкие элементы, которые соединяют электрическую сеть в транспортном средстве и работающие от электричества устройства: фары, подсветка мониторов приборной панели, стартер. Они являются защитным мостом между ними.

Однако многие автовладельцы не знают, где располагаются блоки с предохранителями. Другие видели схемы в мануалах по эксплуатации ТС Тойота Королла, но не умеют их читать. Обо всем будет рассказано далее.

Зачем нужны они

Предохранитель в транспортном средстве сделан из плавкого сплава и защищает проводку от возгорания и замыкания. Принцип действия его таков:

1. Происходит замыкание в цепи.
2. Проводка нагревается, а следом и вся цепь.
3. Нагрев доходит до предохранителя. Но так как температура плавления детали низкая, то он быстро оплавляется и выходит из строя.
4. Цепь размыкается.

Внимание! Если автовладелец обнаружил, что в Тойоте Королла е150 не работает узел или устройство, то в первую очередь необходимо проверить на работоспособность блок предохранителей

Где эти детали находятся

Новички, которые недавно приобрели Тойоту Королла, часто не знают, где же стоит предохранитель, который отвечает за ту или иную цепь. Всего мест, где эти блоки могут располагаться – пять.

1. слева под моторным пространством;
2. в салоне под рулевым устройством слева от водителя;
3. под приборной панелью справа;
4. под капотом. Этот блок имеется не на всех модификациях машин от производителя Тойоты;
5. еще один блок отвечает за ABS транспортного средства. Он также доступен не на всех моделях машин.

Теперь необходимо научиться читать схемы и понять, который их предохранителей за что отвечает.

Блок 1

К первому блоку относятся те плавкие элементы, которые находятся рядом с радиатором под капотом.

В таблице указано наименование контакта и сила тока. Все предохранители читаются слева направо.

За что отвечает (обозначение)	Сила тока (А)
Усилитель руля электрический (a)	50
Фары (b)	40
Управление мотором (c)	50
Зарядка и обогреватель заднего окна (d)	100
Омыватель фар (e)	30
Вентилятор системы охлаждения (f)	30
ABS #1(g)	30
ABS #2 (h)	40
Правые фары (1)	15
Левые фары (2)	15
Сигнал (3)	10
Поворотники и аварийка (4)	10
Зарядка (5)	5
Резерв (6)
Индикация режима работа автомата (7)	15
Кондиционер, магнитола, центральный замок (8)	15
Замок зажигания АМ2 (9)	30

С 10 номера по 13 предохранители остаются резервными.

Блок 2 и 3

Теперь предстоит разобраться с блоками, которые находятся в салонном пространстве Тойота Королла.

Обозначения контактов слева от водителя. С 1 по 3 – это резервные устройства.

За что отвечает (обозначение)	Сила тока (А)
Обогреватель топлива (4)	25
Прикуриватель и аудиосистема, управление зеркалами заднего вида (5)	15
SRS, системы впрыска горючего, стартера и зарядки (6)	15
Антизапотеватель внешних зеркал (7)	10
Система впрыска горючего, различные счетчики (8)	7,5
Антиблокировка колес, кондиционер, контроль стабильности на трассе (9)	10
CIG (10)	25
Задние фары, подсветка номера, передние противотуманки, обогреватели сидений (11)	15
Электропривод окна (12)	20
Стопари, блокировка передач (13)	15
Противотуманки спереди (14)	15
Запор электропривода дверей (15)	25
Резерв (16)
Кондиционер (17)	10
Система бортовой диагностики	7,5
Сигнал заднего хода, световой индикатор-напоминалка о не надетом ремне безопасности пассажира, система повышения передачи КПП (19)	10
Обогрев сидений (20)	15
Дворники и омыватели стекла (21)	15
Вентилятор охлаждения, дворники передних фар, электропривод дверей (22)	10
Дворники и омыватели ветрового стекла (23)	25
M-HTR\DEF I-UPM (24)	40
Система электролюка (25)	30
А/С (26)	40

Таблица для блока, который находится справа от водителя.

Виды автомобильных предохранителей

Каждый отдельный предохранитель Тойота Рав 4 4 поколения предназначен для защиты от токов перегрузки и коротких замыканий определенного перечня электрооборудования. Они компонуются в монтажный блок, который обеспечивает функционирование всех электрических схем автомобиля.

Каждый защитный элемент имеет свой номинал тока, которому соответствует и определенный цвет. Конструктивно предохранители могут отличаться. Далее представлены наиболее распространенные виды:

Штекерный – между двух открытых контактов установлена плавкая вставка, которая защищена пластиковым кожухом. При превышении значения номинального тока происходит перегорание плавкой вставки;

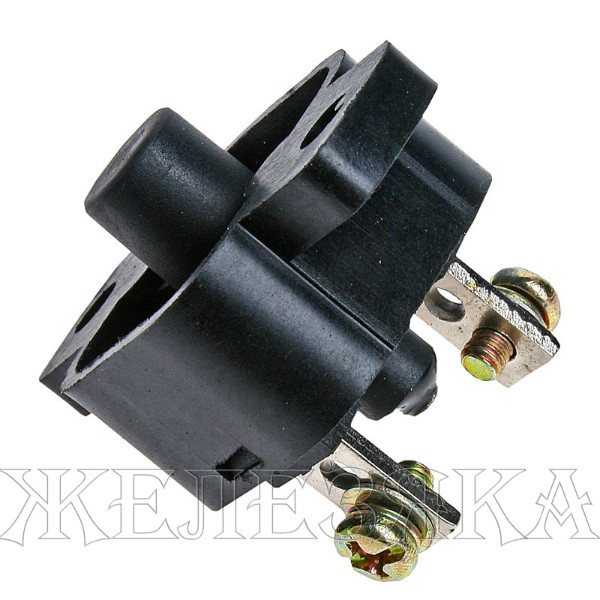

Термобиметаллические – вместо плавкой вставки используются чувствительные пластины с посеребренной контактной частью. В момент превышения установленного значения тока осуществляется размыкание пластин, которые смыкаются после остывания.

Термобиметаллический

Некоторые автолюбители используют вместо заводских защитных элементов, так называемые жучки. Жучок представляет собой кусок провода, которым замыкается электрическая цепь. Использование таких методов может привести к повреждению всей электропроводки, что может сопровождаться воспламенением автомобиля.

Блоки предохранителей Toyota RAV4

Резкие скачки силы тока обычно происходят по причине неисправности в цепи (короткое замыкание). Поэтому почти вся электропроводка, соединяющая оборудование автомобиля, имеет элементы защиты. Самые энергоемкие участки подключаются через реле.

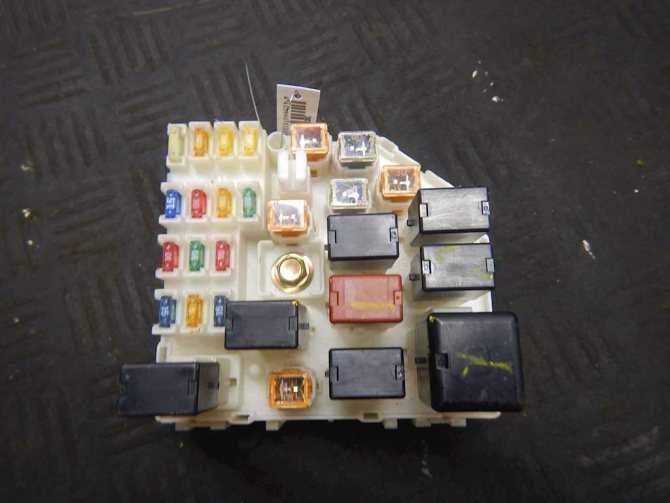

Для удобства использования все эти контроллеры тока объединены в специальные монтажные блоки, которые располагаются в салоне и под капотом автомобиля.

Ниже показаны типовые схемы электропредохранителей в блоках для автомобилей 4 поколения (с 2012 года и по настоящее время).

Схема предохранителей РАВ4 в салоне

Схема предохранителей РАВ4 в моторном отделе

Если представленные выше схемы не совпадают с расположением в автомобиле, то расшифровка значений, описанная ниже, будет неактуальна.

Монтажный блок

Данный агрегат можно обнаружить под приборной панелью автомобиля Тойота РАВ4.

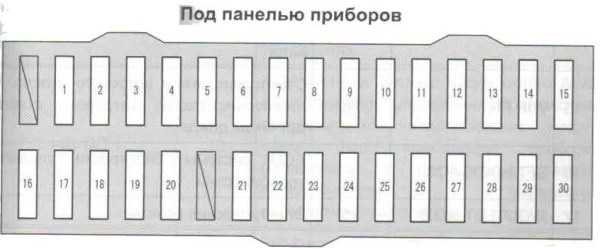

Схема расположения предохранителей в блоке выглядит следующим образом:

Что касается обозначения и назначения, то расшифровка нумерации выглядит так:

Обозначение	Назначение
1	Работа стоп-сигнала.
2	Открытие/закрытие люка.
5	Блокировка дверей.
6	Работа противотуманных фар.
15	Работа стеклоочистителей.
14	Включение/выключение фонарей заднего хода.
20	Включение/выключение габаритных огней.
25,26	Подогрев сидений.

В таблице представлены только наиболее популярные предохранители. Также в блоке имеются элементы, которые отвечают, например, за работу различных датчиков в системе, прикуривателя. Они же обеспечивают электричеством розетки автомобиля, управляют аудиосистемой, отопителем, и другими функциями или устройствами транспортного средства. Сюда же стоит отнести предохранители, регулирующие работу подушек безопасности, топливного насоса и генератора.

Toyota Rav4 | Перечень предохранителей

Номер
предо-
хранителя

Номи-
нальный
ток, А

Защищаемая цепь

1

10

Прикуриватель

1А

2

10

Датчик уровня жидкости в радиаторе, датчик наличия воды в топливном фильтре
(дизельный двигатель), питание цепи, включаемой после запуска двигателя,
панель приборов, бортовой компьютер, электронная противоугонная система,
усилитель рулевого управления, электронный блок управления (ЭБУ) подогревом
катализатора, интерфейс блока управления скоростью

3

10

ЭБУ и выключатель электронной системы управления подвеской

4

5

Передний левый, задний правый габаритные фонари

5

10

Регулятор фар, омыватели фар, подсветка индикатора включения ближнего
света фар на панели приборов, правые габаритные огни

6

15

ЭБУ автоматической коробки передач, датчик включенной передачи

7

20

Электропроводка прицепа

8

–

9

5

Передний правый, задний левый габаритные фонари, звуковой сигнализатор
напоминания о забытом включенном освещении

10

30

Цепь питания памяти положений сидений

11

30

Переднее левое сиденье

12

15

Фонарь заднего хода, кондиционер, ЭБУ аварийной сигнализации, сирена,
стоп-сигналы, реле электрического замка дверей

13

30

Переднее правое сиденье

14

30

Задний стеклоподъемник

15

20

ЭБУ центрального замка, память магнитолы, реле вентилятора, двойное реле
Bitron, ЭБУ памятью сидений, ЭБУ противоугонной сигнализации, цепь питания
реле противоугонной сигнализации, блоки дистанционного инфракрасного и радиоуправления

16

16А

10

Магнитола

17

18

5

Задний противотуманный фонарь

19

5

Подсветка выключателей освещения салона, подсветка панели управления,
панель приборов и реостат

20

10

Левая фара ближнего света

21

10

Реле отключения компрессоров, компрессор, реле давления, фонари дневного
освещения, реле максимальной скорости вентилятора, управление кондиционером,
датчик температуры воздуха в салоне

22

20

Стеклоочиститель заднего стекла

23

–

24

30

Управление стеклоочистителем лобового стекла, электродвигатель стеклоочистителя
лобового стекла, таймер стеклоочистителя лобового стекла, таймер электрообогрева
заднего стекла, выключатель регулятора скорости–датчик выключения регулятора
скорости, расположенный на педали тормоза

25

10

ЭБУ автоматической коробки передач, датчик включенной передачи, часы,
бортовой компьютер, электронная противоугонная система, управление двигателем,
плафоны, объемный выключатель и сигнализатор противоугонной системы

26

15

Выключатель аварийной сигнализации

27

30

Электрический стеклоподъемник передней двери

28

10

Панель приборов, часы с цифровой индикацией, привод регулировки зеркала
заднего вида, привод регулировки складных зеркал заднего вида, электрический
стеклоподъемник передней двери, ЭБУ устройства памяти сиденья, ЭБУ полной
блокировки замков, реле повторного включения стеклоподъемников, люк, бортовой
компьютер

29

30

Электрический стеклоподъемник передней двери, люк

30

15

Передние и задние габаритные фонари, фонарь освещения бардачка, выключатель
аварийной сигнализации, проигрыватель компакт-дисков, зуммер превышения
скорости, электрический замок, подсветка туалетного зеркала

Обозначение

Номинальный
ток, А

Защищаемая цепь

FM1

50

Противоугонная система

FM2

50

Противоугонная система (цепь от замка зажигания)

FM3

50

Питание основного блока предохранителей

FM4

50

Выключатель освещения

FM5

50

ABS

FM6

20/ 40

Вентилятор 1

FM7

20/ 40

Вентилятор 2

FM8

40

Электрообогреватель стекла

1

2

10

ЭБУ автоматической коробки передач, селектор положения рычага переключения
автоматической коробки передач

3

25

ABS

4

20

Работающий двигатель

5

15

Сдвоенное реле 12-ти клапанного турбодизеля 2.1 литра и двигателя V6 24-х
клапанного 2.0 литра с турбокомпрессором и впрыском топлива, ЭБУ двигателя
V6 2 литра с турбокомпрессором и впрыском топлива

6

10

Звуковой сигнал

7

15

Таймер омывателя фар

8

9

10

Лямбда-зонд

10

10

Топливный насос

11

12

10

Левая противотуманная фара

13

10

Правая противотуманная фара

14

10

Левая фара дальнего света

Меняем предохранители правильно

Столкнуться с перегоранием плавкой вставки может каждый автовладелец Rav 4. Рассмотрим, как правильно выполнить замену предохранителя.

Первоначально понадобится выявить поврежденный элемент. Для этого анализируются перечень отказавшего в работе электрического оборудования, после чего по представленным выше перечням определяется отказавший элемент. Он извлекается из посадочного гнезда специальными щипцами или руками. Предварительно откидывается минусовая клемма от аккумулятора.

В дальнейшем обязательно выявляется и устраняется причина перегорания вставки. Остается вставить новый защитный элемент идентичный по токовому номиналу.

Тойота Рав 4 (4 поколения) — предохранители и реле

Toyota RAV4 4-го поколения имеет маркировку XA40 / CA40 и выпускался в 2013, 2014, 2015, 2016, 2017, 2018 и 2019 году. За это время модель прошла обновление. В данной публикации мы представим информации о расположении электронных блоков управления, подробное описание предохранителей и реле Тойота Рав 4 4 поколения со схемами блоков и фотографиями. Выделим предохранитель прикуривателя.

p, blockquote 1,0,0,0,0 —>

p, blockquote 2,0,0,0,0 —>

Блоки в салоне

Расположение

Общая схема расположения электронных блоков управления

p, blockquote 4,0,0,0,0 —>

p, blockquote 5,0,0,0,0 —>

p, blockquote 6,0,0,0,0 —>

p, blockquote 7,0,0,0,0 —>

p, blockquote 8,0,0,0,0 —>

Описание

1. LHD: Реле освещения салона (DOME CUT)
2. Блок управления корректором фар
3. Блок предохранителей / Блок управления электрооборудованием кузова
4. Актуатор блокировки руля
5. Блок управления усилителем рулевого управления
6. Блок реле
7. Блок управления навигацией
8. Блок управления полным приводом
9. Блок управления парктроником (Clearance Warning)
10. Блок управления системами помощи водителю
11. Блок сетевого шлюза
12. Реле стеклоочистителя
13. Блок управления системой старт-стоп
14. Блок управления селектора коробки передач
15. Блок управления подушками безопасности
16. Распределительный коннектор
17. Усилитель кондиционера
18. Распределительный коннектор
19. RHD: Реле двойной блокировки дверей

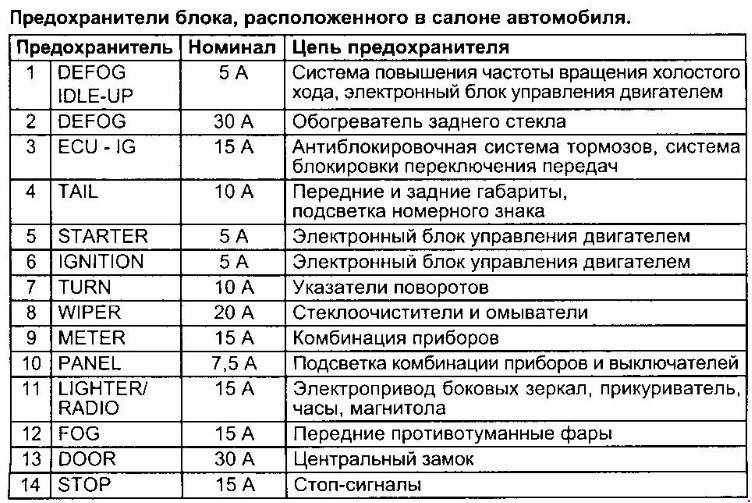

Блок предохранителей

Расположен под панелью приборов. На схеме данный блок обозначен под цифрой 3.

p, blockquote 10,0,0,0,0 —>

p, blockquote 11,0,0,0,0 —>

Схема

p, blockquote 12,0,0,0,0 —>

p, blockquote 13,0,1,0,0 —>

Назначение

С другой стороны блока крепятся дополнительные предохранители.

p, blockquote 16,0,0,0,0 —>

p, blockquote 17,0,0,0,0 —>

Схема

p, blockquote 18,0,0,0,0 —>

p, blockquote 19,0,0,0,0 —>

Обозначение

Блок реле

p, blockquote 21,0,0,0,0 —>

Схема

p, blockquote 22,0,0,0,0 —>

p, blockquote 23,0,0,0,0 —>

Расшифровка

p, blockquote 24,0,0,0,0 —>

R1	LHD: Противоугонная система (S-HORN) RHD: Освещение салона (DOME CUT)
R2	Задний противотуманный свет (FOG RR)

Дополнительные элементы

Схема

p, blockquote 25,0,0,0,0 —>

p, blockquote 26,1,0,0,0 —>

Описание

1. Блок управления люком
2. Ресивер центрального замка и системы контроля давления в шинах Блок управления системой контроля давления в шинах
3. Ресивер центрального замка
4. Трансивер телефона
5. Блок управления системой помощи при парковке
6. Правый датчик системы контроля слепых зон
7. Блок управления дверями
8. Левый датчик системы контроля слепых зон
9. Блок управления топливным насосом
10. Распределительный коннектор
11. Аудио усилитель

Расположение

Общая схема расположения

p, blockquote 28,0,0,0,0 —>

p, blockquote 29,0,0,0,0 —>

Назначение

1. Блок предохранителей и реле
2. Блок управления двигателем
3. Блок управления свечами накала
4. Блок управления генератором
5. С Октября 2015: Блок управления вентилятором
6. Реле очистителей фар
7. Блок управления коробкой передач
8. Блок реле
9. Блок управления форсунками
10. Контроллер бесступенчатого подъема клапанов
11. Актуатор тормозов
12. Реле свечей накала
13. С Октября 2015: Реле подогрева топлива

Блок предохранителей и реле

p, blockquote 31,0,0,0,0 —>

На схема обозначен под цифрой 1 и расположен в левой части моторного отсека.

p, blockquote 32,0,0,0,0 —>

p, blockquote 33,0,0,0,0 —>

Схема

p, blockquote 34,0,0,0,0 —>

p, blockquote 35,0,0,0,0 —>

Обозначение

Вариант 2

Схема

p, blockquote 37,0,0,0,0 —>

p, blockquote 38,0,0,0,0 —>

Расшифровка

Блок реле

На схеме обозначен под цифрой 8. Расположен с правой стороны моторного отсека.

p, blockquote 40,0,0,0,0 —>

p, blockquote 41,0,0,0,0 —>

p, blockquote 42,0,0,0,0 —>

p, blockquote 43,0,0,0,0 —>

Схема

p, blockquote 44,0,0,0,0 —>

p, blockquote 45,0,0,0,0 —>

Описание

Вариант 2

Схема

p, blockquote 47,0,0,0,0 —>

p, blockquote 48,0,0,0,0 —>

Обозначение

p, blockquote 49,0,0,0,0 —>

R1	Передние противотуманные фары (FOG FR)
R2	Муфта компрессора кондиционера (MG / CLT)
R3	Нагреватель PTC (PTC HTR №2)
R4	—
R5	Сигнал
R6	Электро вентилятор охлаждения (ВЕНТИЛЯТОР №2).
R7	Нагреватель PTC (PTC HTR №1)
R8	Электро вентилятор охлаждения (ВЕНТИЛЯТОР №3).
R9	Стартер (ST)
R10	Электро вентилятор охлаждения (ВЕНТИЛЯТОР №1)

У нас на канале мы так же подготовили видео по данной статье. Смотрите и подписывайтесь на канал.

p, blockquote 50,0,0,0,0 —>

Разбираем, производим ремонт прикуривателя и замену его гнезда.

Такая опция, как автомобильный прикуриватель, актуальна не только для заядлых курильщиков. Например, для подключения переносного компрессора для подкачки шин, без рабочего гнезда прикуривателя, не обойтись. Но что делать, если он не работает? Благодаря небольшим знаниям, вы самостоятельно сможете произвести этот не сложный ремонт.

Требуемый инструмент для ремонта.

1. Щипцы, небольшого размера;
2. Припой;
3. Паяльник;
4. Переноска либо фонарик;
5. Плоскогубцы;
6. Лента ПВХ

Переходим к непосредственно к ремонту прикуривателя.

Первым действием обесточиваем автомобиль, путем снятия с аккумуляторной батареи минусового провода.
Открываем дверь автомобиля и находим гнездо расположения прикуривателя.
Вынимаем из гнезда нагревающуюся спираль (сам прикуриватель).
Подаем луч света в образовавшееся гнездо, при обнаружении посторонних предметов, их требуется удалить с помощью щипцов либо пинцета.
Переходим к проверке предохранителей. Находим предохранительный блок, открываем крышку и вытаскиваем нужный предохранитель из гнезда (смотреть техническую инструкцию автомобиля, либо внутреннюю сторону крышки) Если предохранитель имеет перегоревшую перемычку, его требуется заменить.
Следующим этапом, если предыдущие действия оказались напрасными, вынимаем прикуриватель из отверстия. Берем в руки плоскогубцы и аккуратно, зажав ободок, без определенных усилий тянем его на себя. Ни в коем случае не делаем резких рывков, тянуть нужно плавно, иначе можно повредить провода.
После изъятия элемента, осматриваем место спайки провода с корпусом прикуривателя. Если обнаружен разрыв или малейшее отсоединение, его следует припаять

Так же нужно обратить внимание на целостность изоляции проводов. Выявленные потертости следует изолировать лентой ПВХ.
Убедившись в нормальной работе прикуривателя, аккуратным движением, без усилий, погружаем в отверстие отремонтированный элемент.. Ремонт и замена розетки прикуривателя

Ремонт и замена розетки прикуривателя

Отключаем аккумуляторную батарею
вынимаем прикуриватель из розетки,
тонкой отверткой отгибаем фиксаторы,
поддеваем стальную, внутреннюю часть розетки,
осторожно отсоединяем разъем,
производим замену розетки,
устанавливаем все в обратной последовательности,
обратно подключаем аккумулятор

Если необходимо произвести замену лампочки прикуривателя то необходимо поддеть отверткой обойму розетки и извлечь ее, произведя замену лампочки.

Замена предохранителей РАВ 4

Блоки предохранителей «Тойота РАВ4» находятся около аккумулятора под капотом и справа от рычага открытия капота внутри салона.

Для замены любого предохранителя «Тойоты РАВ 4», включая прикуриватель, понадобятся специальные щипцы. Они находятся вместе со схемой расположения предохранителей в блоке под капотом. Достаточно снять крышку, чтобы использовать их. При отсутствии спец. щипцов можно взять круглогубцы с острыми концами.

После этого, вне зависимости от результатов осмотра, его нужно поменять на другой.

Алгоритм действий по замене идентичен для обоих блоков предохранителей Toyota Rav4:

1. Отжать фиксатор крышки.
2. Крышку снять.
3. Найти элемент, сверившись со схемой размещения на обратной стороне крышки.
4. С помощью щипцов или круглогубцев аккуратно извлечь предохранитель.
5. Осмотреть деталь на предмет повреждения. Замену стоит проводить, даже если нет следов выхода из строя.
6. Присоединить новый предохранитель.
7. Поставить крышку блока на место.

Категорически не рекомендуется замыкать цепи устройствами типа «жучок». Это может привести к повреждению проводки всего автомобиля.

Моторный блок

Для начала стоит рассмотреть отсек А. Схема расположения предохранителей данного отсека представлена ниже в виде изображения.

Чтобы понять, какой предохранитель за что отвечает, стоит посмотреть в таблицу, где представлены основные элементы.

Обозначение	Назначение
1	Обеспечивает работу подачи топлива на топливный насос.
3	Регулирует блокировку руля.
4	Подает электричество на кондиционер, отопитель.
5	Обеспечивает работоспособность приборов и указателей.
11	Запускает двигатель.
24	Отвечает за работу омывателя лобового стекла.
27,28	Включает/выключает левую и правую фары.

Помимо прочего, в рассматриваемой части блока присутствуют предохранители, отвечающие за работу электрического усилителя руля (22), аудиосистемы (18), подачи звукового сигнала (17) и других функций, связанных с комфортной эксплуатацией транспортного средства. Также в отсеке А имеются места для подключения дополнительных предохранителей, что иногда бывает необходимо.

В моторном отсеке В предохранителей меньше, но они тоже считаются не менее важными. Схема и таблица представлены ниже.

Обозначение	Назначение
1,2,3,4	Работа обогревателя и вентиляторов.
7	Обогрев заднего стекла.
10	Включение противотуманных фар.
13	Работа стеклоочистителей.
14	Обогрев наружных стекол.

Дополнительно можно отметить предохранитель, обеспечивающий работоспособность системы кондиционирования и дополнительного отопления.

прикуриватель тойота.

Модели автомобилей Тойота имели различные конструкции прикуривателя. Самую распространенную модификацию (фирмы Valeo, для моделей европейской сборки) рассмотрим подробнее.

Прикуриватель Тойота Авенсис фирмы Valeo

К слову, аналогичные прикуриватели Valeo поставлял на конвейеры других именитых автопроизводителей, поэтому конструктивные отличия множества прикуривателей европейских автомобилей минимальные.

Прикуриватель Тойота Авенсис обладает  типичной конструкцией от Valeo.

Основные части прикуривателя Авенсис

• металлический корпус
• цоколь подсветки
• контактная группа
• прозрачный кольцевой световод
• декоративная пластиковая накладка
• нагревательный элемент с ручкой

• Нагревательный элемент прикуривателя
• Прикуриватель Valeo в сборе

Предохранитель прикуривателя тойота

Банальной причиной, почему не работает прикуриватель Тойота, является перегорание предохранителя.

Предохранитель прикуривателя Авенсис встроен в цепь питания. Также контактная группа на корпусе устройства имеет свой отдельный плавкий предохранитель.

Для поиска места, где находится предохранитель прикуривателя Тойота проще использовать электрические схемы из мануала конкретной модели авто с отсылкой к месту расположения.

Схема прикуривателя Тойота Авенсис T22

Предохранитель прикуривателя Тойота Авенсис находится в блоке реле и предохранителей салона, называется RAD&CIG  (сигаретный прикуриватель, часы, аудиосистема), имеет номинал  15А. О его перегорании свидетельствует одновременный отказ прикуривателя и магнитолы.

• Предохранитель прикуривателя тойота авенсис (блок предохранителей в салоне)
• Предохранитель прикуривателя toyota avensis авенсис (блок предохранителей в салоне)

Для проверки теплового предохранителя придется снять прикуриватель Авенсис. «Прозвонить» можно тестером или лампочкой. Если подобрать аналогичный неисправному предохранитель не удастся, можно заменить его перемычкой.

Тепловой предохранитель прикуривателя Тойота в составе контактной группыТепловой предохранитель прикуривателя Тойота в корпусе контактной группыВинт удерживающий контактную группу прикуривателя Тойота в сборе

Как снять прикуриватель Тойота

Вытащить прикуриватель Тойота из консоли кажется довольно проблематичной задачей. Однако эта процедура не столь сложна! Предварительно следует снять магнитолу и переднюю декоративную панель, отсоединить штекеры питания, аккуратно снять цоколь подсветки прикуривателя.

Далее последовательность действий следующая:

1). Повернуть корпус прикуривателя на 20 ° — 30 ° относительно световода против часовой стрелки, преодолев удерживающее действие против вращения наплывов-фиксаторов световода.

Повернуть против часовой стрелки, чтобы снять прикуриватель ТойотаНаплывы-фиксаторы световода препятствуют вращению корпуса прикуривателя

2). Потянуть на себя гнездо прикуривателя до упора (0,5-1 см), освободив  защелки-фиксаторы, удерживающие прикуриватель в консоли (передней панели). Вся конструкция прикуривателя начинает свободно болтаться в отверстии панели.

Потянуть на себя гнездо прикуривателя Тойота до упораЗащелки-фиксаторы световода удерживают прикуриватель в приборной панели

3). Повернуть корпус прикуривателя на 20 ° — 30 ° относительно световода по часовой стрелке до совмещения направляющих корпуса контактной группы с внутренней канавкой световода. Декоративную накладку можно придерживать рукой.

Повернуть корпус прикуривателя до совмещения направляющих с внутренней канавкой световода

4). Потянуть гнездо прикуривателя на
себя. Направляющие контактной группы войдут во внутреннюю канавку световода. Корпус
прикуривателя свободно выйдет наружу.

Потянуть гнездо прикуривателя Toyota на себя, извлечь корпус из световодаНаправляющие контактной группы совмещены с канавкой световода при извлечении

5). Достать из консоли световод с декоративной
накладкой. Нажать на защелки-фиксаторы световода, снять декоративную накладку
вдоль наружной направляющей световода.

Нажать на защелки-фиксаторы световода и снять декоративную накладку прикуривателя Тойота

Сборка и установка прикуривателя в
консоль производится обратным порядком.

Подробно о подсветке прикуривателя Тойота писал ранее.

Видео по ремонту и замене всего прикуривателя с розеткой

Что делать если постоянно перегорает предохранитель.

На современном рынке гаджетов для автомобиля все больше и больше заполоняют товары некачественного производства, не редко из Китая.

Такие устройства зачастую становятся причиной поломки прикуривателя и его гнезда, в дешевых приборах используют тонкие провода неспособные выдержать силовую нагрузку и как следствие перегорают замыкая электрический ток по всему прибору.

Так же бывают случаи когда перегорают или выходят из строя, но не до конца, а как бы сказать на половину и становятся следствием разряженного аккумулятора.

Все просто! Удачи на дорогах!!!

Проголосуйте, понравилась ли вам статья?

Не работает розетка в багажнике рав 4

Старожил

Nikolay2140, а у Вас машина какого года выпуска? Я даю ссылки на дорестайл.

м. Южная, м. Юго-Западная, м. Кунцевская, м. Тушинская, м. Дмитровская, м. ВДНХ, м. Авиамоторная.

почти местный

У меня тоже 24 и соответствует, вы его прозвоните или поменяйте. «На глаз» иногда трудно понять.

Старожил

А горелость предохранителя как определяется на глазок или тестером?

почти местный

Обращайтесь, здесь одни волшебники

Новичок

Старожил

Новичок

Ничего плохого нет в том, что умный человек иногда тупит. Гораздо хуже, когда тупой постоянно умничает.

RAV-4 2008 года период владения 2011-2018RAV-4 2010 года период владения 2020-н.в.

Блоки в салоне

Расположение

Общая схема расположения электронных блоков управления

Левый руль

Правый руль

Описание

1. LHD: Реле освещения салона (DOME CUT)
2. Блок управления корректором фар
3. Блок предохранителей / Блок управления электрооборудованием кузова
4. Актуатор блокировки руля
5. Блок управления усилителем рулевого управления
6. Блок реле
7. Блок управления навигацией
8. Блок управления полным приводом
9. Блок управления парктроником (Clearance Warning)
10. Блок управления системами помощи водителю
11. Блок сетевого шлюза
12. Реле стеклоочистителя
13. Блок управления системой старт-стоп
14. Блок управления селектора коробки передач
15. Блок управления подушками безопасности
16. Распределительный коннектор
17. Усилитель кондиционера
18. Распределительный коннектор
19. RHD: Реле двойной блокировки дверей

Блок предохранителей

Расположен под панелью приборов. На схеме данный блок обозначен под цифрой 3.

Схема

Назначение

1	—
2	7,5A STOP — Лампы стоп-сигнала
3	10A S/ROOF — Люк
4	5A AM1 — Предохранители: «IG1 NO.1», «IG1 NO.2», «IG1 NO.3», «ACC»
5	7,5A OBD — Диагностический разъем
6	20A D/L NO.2 — До Октября 2015: Центральный замок, блок управления электро оборудованием кузова
7	7,5A FOG RR — Задний противотуманный свет
8	10A D/L BACK — Центральный замок (дверь багажного отсека)
9	15A P/OUTLET NO.1 — Розетка (прикуриватель)
10	20A DOOR D — Стеклоподъемник с водительской стороны
11	20A DOOR R/R — Задний правый стеклоподъемник
12	20A DOOR R/L — Задний левый стеклоподъемник
13	15A WIP RR — Задний стеклоочиститель
14	15A WSH — Передний омыватель стекла, задний омыватель стекла
15	7,5A GAUGE — Лампы заднего хода, внутреннее зеркало с автоматическим затемнением, система контроля слепых зон (Blind Spot Monitor)
16	25A WIP FR — Стеклоочиститель
17	5A SFT LOCK-ACC — Блокировка селектора коробки передач
18	15A P/OUTLET NO.2 — Розетка
19	7,5A ACC — Розетки, аудио система, зеркала с электроприводом, блок управления электро оборудованием кузова, часы, датчик тока
20	7,5A PANEL — Выключатель VSC OFF, комбинация приборов, выключатель BSM, выключатель полного привода, выключатель обогрева зоны покоя щеток, система многоточечного впрыска топлива/ система последовательного многоточечного впрыска топлива, системы помощи при парковке, выключатели подогрева сидений, розетки, выключатель привода двери багажника, блок управления кондиционером, выключатель обогрева заднего стекла, аудио система, кнопки на руле, подсветка подстаканников
21	10A TAIL — Габаритный свет, освещение номерного знака, противотуманный свет
22	20A D/L NO.2 — С Октября 2015: Центральный замок, блок управления электро оборудованием кузова
23	5A EPS-IG — Усилитель рулевого управления
24	10A ECU-IG NO.1 — Полный привод (Dynamic Torque Control), датчик положения руля, комбинация приборов, селектор коробки передач
25	5A ECU-IG NO.2 — Блок управления электро оборудованием кузова, система беспроводного управления, блокировка селектора коробки передач, интеллектуальная система входа и запуска, люк, аудио система, привод двери багажника, система контроля давления в шинах, система контроля слепых зон (Blind Spot Monitor), система контроля полос движения (LDA)
26	7,5A HTR-IG — Кондиционер, обогрев заднего стекла
27	10A S-HTR LH — Подогрев левого сиденья
28	10A S-HTR RH — Подогрев правого сиденья
29	7,5A IGN — Топливный насос, система многоточечного впрыска топлива/ система последовательного многоточечного впрыска топлива, лампы стоп-сигнала, блокировка руля
30	7,5A A/B — Подушки безопасности, система классификации переднего пассажира
31	5A METER — Комбинация приборов
32	7,5A ECU-IG NO.3 — Генератор, ABS/VSC, обогрев зоны покоя щеток, лампы стоп-сигнала, предохранители: «FAN NO.1», «FAN NO.2», «FAN NO.3», «HTR», «PTC», «DEF», «DEICER»

С другой стороны блока крепятся дополнительные предохранители.

Схема

Обозначение

1. 30A P/SEAT F/L — Электропривод левого сиденья
2. 30A PBD — Электропривод двери багажника
3. 30A P/SEAT F/R — Электропривод правого сиденья
4. 30A P/W-MAIN — Передние стекло подъемники, блок управления стекло подъемниками

Блок реле

Схема

Расшифровка

R1	LHD: Противоугонная система (S-HORN)RHD: Освещение салона (DOME CUT)
R2	Задний противотуманный свет (FOG RR)

Дополнительные элементы

Схема

Описание

1. Блок управления люком
2. Ресивер центрального замка и системы контроля давления в шинах Блок управления системой контроля давления в шинах
3. Ресивер центрального замка
4. Трансивер телефона
5. Блок управления системой помощи при парковке
6. Правый датчик системы контроля слепых зон
7. Блок управления дверями
8. Левый датчик системы контроля слепых зон
9. Блок управления топливным насосом
10. Распределительный коннектор
11. Аудио усилитель

Не работает прикуриватель Тойота РАВ 4

Включил насос через прикуриватель. Провод переломился и замкнул прикуриватель. Наверно сгорел предохранитель? Не знаю как менять.

Не горит подсветка ног, а так же подсветка салона водителя и пассажира, и свет в багажнике.

Не горят индикатор положения передачи и также на консоли.

При движении переключил дальний свет и тут же потух щиток приборов и радио. Произошло торможение машины. Через секунды все восстановилось. На месте все работало в штатном режиме.

Не работают повороты и аварийка. Предохранители целы.

Скорее всего сгорел предохранитель. Я стараюсь через прикуриватель не включать насос. Всегда подключаю на аккумулятор. В таком случае ничего не сожжешь. Посмотрите ссылку. На будущее купите в автомагазинах запасные предохранители, никогда не помешают.Удачи и будьте аккуратнее с использованием насосов.
