Обзор основных датчиков Volkswagen Golf

Последние версии Volkswagen Golf оснащаются огромным количеством разнообразных датчиков. Все они различаются:

• количеством контактных соединений;
• местоположением;
• габаритами;
• способами крепления;
• рабочими характеристиками сопротивления и т. п.

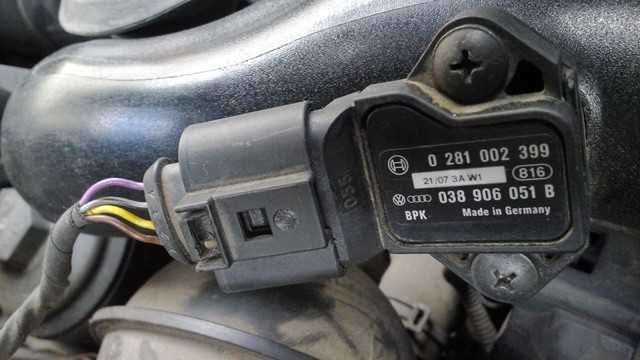

Самые современные авто оснащаются электронными датчиками слежения в каждом механизме и системе

Основное назначение любого датчика — своевременно просигнализировать водителю о том, что в системе появились неполадки. При этом в каждой модели Volkswagen Golf есть как активные, так и пассивные датчики. Активные устройства вырабатывают электрический сигнал за счёт внутреннего преобразования энергии, а пассивные преобразуют внешнюю кинетическую энергию.

На сегодняшний день как активные, так и пассивные датчики внедряются практически во все системы транспортного средства:

• в моторе они нужны для измерения температуры и давления, чтобы водитель мог контролировать нагрузку на силовой агрегат;
• в КПП датчики измеряют скорость движения и положения;
• в системе смазки роль датчиков трудно переоценить — они определяют количество масла и его вязкость.

Датчики на Volkswagen Golf различаются по назначению.

Датчик скорости

Датчик скорости считывает ряд параметров движения автомобиля, чтобы передать информацию процессору. При этом преобразование энергии происходит таким образом, что на спидометр выводятся исключительно точные данные: водитель всегда может отследить текущую скорость своего транспортного средства.

Местоположение датчика скорости на Golf определено максимально чётко: он находится в коробке передач возле дифференциала. Найти его не составит труда, так как датчик имеет несколько проводков, которые подсоединяются к механизмам в коробке.

Датчик должен иметь целый корпус без деформаций и грязи

Поэтому при первых же признаках некорректной работы стрелки спидометра следует проверить все провода и контакты на датчике скорости.

1. Вытащить штекер датчика из гнезда.
2. Проверить контакты на окисление и загрязнение.
3. Провести очистку.
4. Убедиться в целостности обмотки проводов.
5. Вставить штекер обратно.

Если эта процедура не помогла устранить проблему, то необходимо заменить датчик скорости. В обычной практике этот прибор редко приходится менять, так как он рассчитан на длительную работу.

Электронные датчики обладают очень большим ресурсом и практически не ломаются даже при многолетней большой нагрузке

Датчик Холла

Датчик Холла — это бесконтактный прибор, который работает на постоянном магнитном поле. В Volkswagen Golf он находится слева под шкивом распределительного вала. Чтобы добраться до датчика Холла, нужно будет снять пыльник и расстегнуть две защёлки.

При сильном износе шкива распредвала датчик даёт команду, так как считывает отличающиеся от нормальных сигналы о положении и вращении зубчатого ротора.

Датчик подключается напрямую к шкиву, работает без питания на электромагнитном поле

Так как местоположение датчика Холла связано с работой распределительного вала, то в случае поломки потребуется много времени для его замены. Рекомендуется выполнять замену датчика в сервисном центре, чтобы не ошибиться с натяжкой ремней и поиском меток для правильного выставления положений вала.

Механический

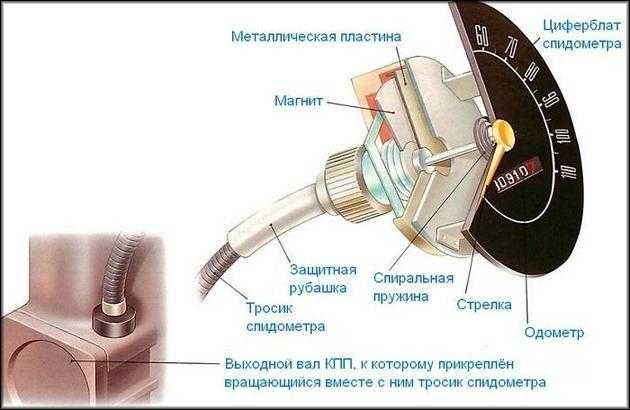

Механические или аналоговые спидометры работают за счёт вращения гибкого вала (тросика). Трос нижней частью прикреплён к шестерне вторичного вала коробки переключения передач (КПП). Вверху гибкий вал входит в панель приборов и жёстко соединён с магнитным диском, который соосно вращается относительно металлической пластины. Под воздействием переменного магнитного потока пластина поворачивается на определённый угол вместе со стрелкой. Чем быстрей будет вращаться тросик, тем больше будет отклоняться стрелка по шкале, отмечая скорость движения автомобиля.

Неисправности аналогового спидометра и их устранение

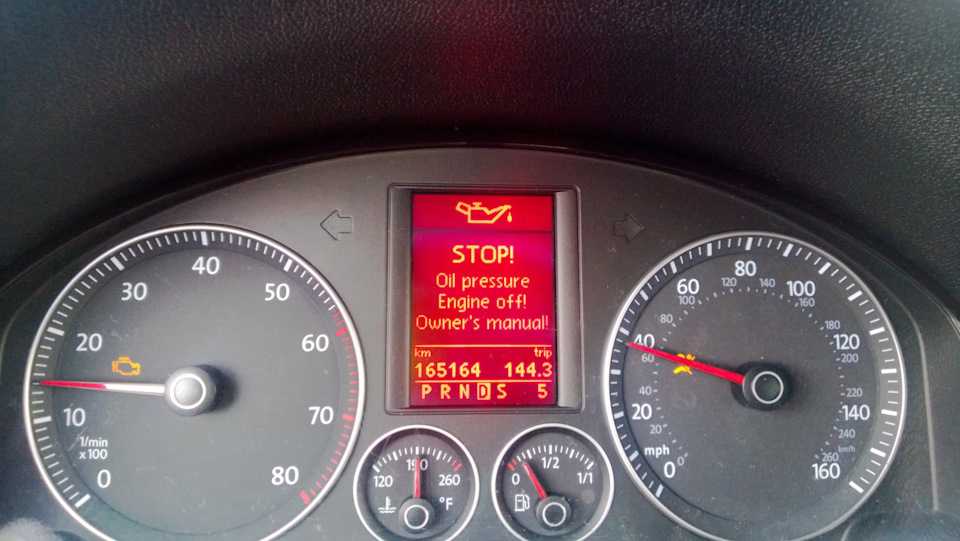

Поломку прибора водитель заметит сразу. Стрелка спидометра не реагирует на изменение скорости движения, а зависает или не опускается на ноль при полной остановке автомобиля. Причины, вследствие которых перестал работать спидометр, могут быть разного характера.

У аналоговых приборов чаще всего выходят из строя их механические части. Чтобы узнать, почему не работает спидометр, нужно извлечь блок приборов из торпеды автомобиля. Поступают следующим образом:

1. У разных машин крепления устроены по-разному. Клипсы нужно найти по периметру блока и отжать какой-либо неметаллической пластинкой.
2. С тыльной стороны панели снимают контактные разъёмы.
3. Отвинчивают гайку крепления тросика.
4. Если гибкий вал лопнул, то его часть можно легко извлечь из кожуха. Тросик меняют на новый.
5. Далее проверяют цельность деталей и узлы соединений.
6. По возможности повреждённые части меняют на новые детали.
7. Собирают скоростемер и устанавливают панель приборов в обратном порядке.
8. Если после сборки опять не работает механический спидометр, то отремонтировать его смогут только специалисты на СТО.

Электронный

В электронном спидометре измерение скорости производится бесконтактным способом. Существуют несколько вариантов действия приборов, использующих оптоэлектронный принцип, но самые распространённые скоростемеры — это измерители, построенные на эффекте Холла

Поэтому внимание большей частью уделяется именно последним приборам. В датчике скорости тросик, соединённый с ведомым валом КПП, вращает магнитный диск с вырезом или выступом (точка отсчёта)

Магнит в зависимости от скорости вращения меняет интенсивность магнитного потока, что влияет на сопротивление металлического датчика под напряжением. Импульсы поступают в электронную схему спидометра, которая задаёт угол отклонения стрелки на циферблате панели приборов.

Неисправности электронного спидометра и их устранение

У электронного измерителя скорости поломки проявляются практически также, как и у механических аналогов с дополнительными нюансами. Прибор не показывает скорость, соответствующую действительности. В ином случае стрелка замирает и не опускается до нуля. Бывает, что на панели показано скачкообразное движение индикатора.

Прежде чем начать заниматься разборкой панели приборов при полном отказе скоростемера, нужно проверить целостность предохранителей, находящихся в отдельном блоке. Иногда, ремонт заканчивается банальной заменой предохранителя.

В любом случае не мешало бы знать, как проверить работоспособность электронного скоростемера. Неисправности спидометра в основном связаны с датчиком скорости (ДС). Если стрелка опустилась вниз или замерла без движения, то в первую очередь проверяют это устройство. Чтобы сделать диагностику, нужно прибор снять с машины. Для этого поступают следующим образом:

• автомобиль загоняют на яму;
• снизу находят ДС. На большинстве автомобилей датчики устанавливают в корпусе КПП;
• размыкают коннектор с трёхжильным проводом;
• накидным ключом отвинчивают крепёжный болт;
• датчик вынимают из гнезда;

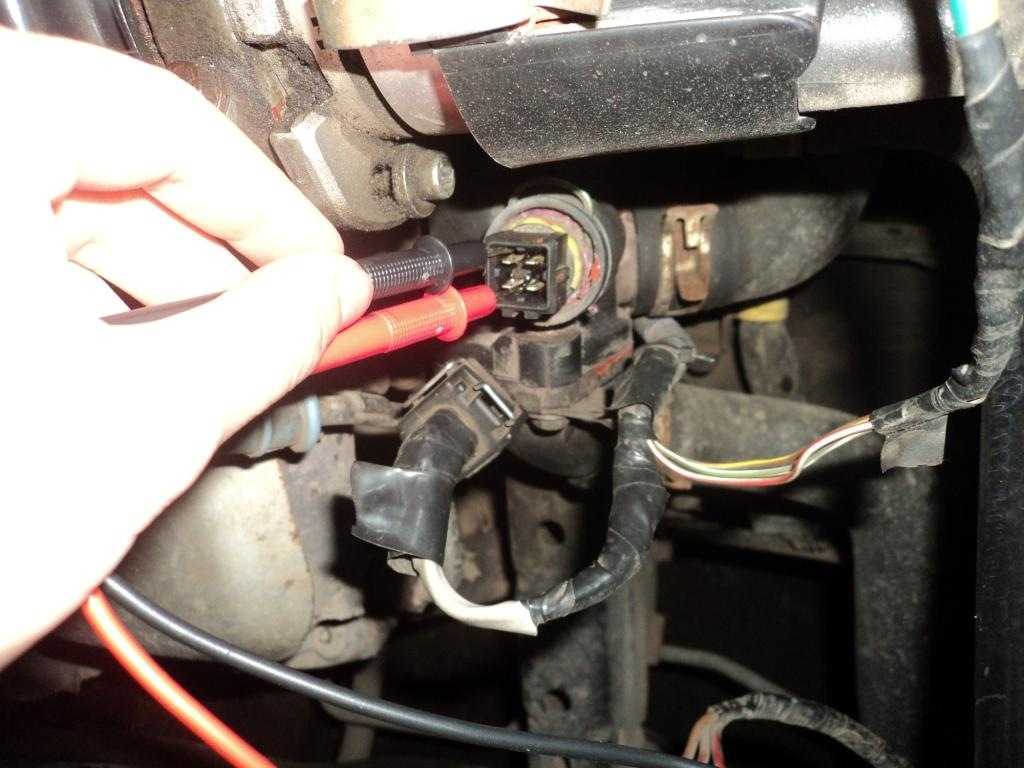

• на ответной фишке находят три контакта, один крайний — «масса», другой — плюс (12 В). Средний контакт источник сигнала, соединённый проводом с ЭБУ;
• мультиметром проверяют напряжение на одной из крайних клемм. Если ток отсутствует, то проверяют целостность подводящего провода и его подсоединение;
• на центральный контакт накладывают проводом с напряжением 12 В. Если при этом стрелка начинает двигаться, то это означает поломку датчика скорости;
• убедившись в негодности ДС, производят его замену.

Если датчик скорости оказался исправным, то все подозрения в поломке падают на электронный блок управления. В условиях гаража ремонтировать ЭБУ практически невозможно. Этот своеобразный компьютер — довольно сложное электронное устройство и дилетантам доступ к его содержимому «запрещён».

Признаком ответственности ЭБУ за поломку спидометра является загорание надписи «Check Engine». Самостоятельно выяснить конкретную причину расстройства «мозгового центра» может владелец автотранспорта, профессионально владеющий ноутбуком со специальным программным обеспечением. В противном случае лучше отказаться от попытки ремонтировать ЭБУ своими руками, а обратиться в СТО.

Датчик давления в шинах

Датчики давления в шинах тесным образом связаны с системой ABS. Собственно говоря, датчики давления отдельно от этой системы функционировать не могут, поэтому на первых поколениях Volkswagen Golf они полностью «подчинялись» ABS. На Golf 8 поколения они тоже тесно взаимосвязаны, однако работают уже по другому принципу.

Благодаря наличию электронных цепей в шинах водитель может своевременно узнавать о:

• понижении давления в каждом отдельном колесе;
• пробое в шине на дороге;
• износе протектора.

Водитель в любой момент может проверить давление в шинах через показания датчиков

В автомобиле Volkswagen Golf функционирует несколько разноплановых датчиков. Помимо вышеперечисленных в конструкции машины могут встречаться (в зависимости от года выпуска и комплектации) датчики кислорода, детонации, заднего хода, приборов освещения, дождя и т. п. Большая оснащённость электронными приборами контроля во многом помогает водителю следить за работой разных систем, но сами датчики тоже могут выходить из строя, что накладывает на автолюбителя дополнительный груз расходов и волнений.

Датчики температуры в машине

Температура — это тот показатель, который крайне важен при управлении любым транспортным средством. При этом необходимо контролировать нагревание не только самого двигателя, но и охлаждающей жидкости и даже воздуха, о чём многие неопытные водители не догадываются.

Температура охлаждающей жидкости

Датчик температуры антифриза напрямую связан с модулем управления мотором. Датчик вмонтирован в расширительный бачок и выполняет измерения соотношения жидкости и её температуры. При достижении критических показателей прибор подаёт сигнал на панель приборов в салоне.

Маленькое устройство мгновенно реагирует на все изменения окружающей среды

Видео: замена датчика охлаждающей жидкости и антифриза на VW Golf IV

Температура воздуха

Датчик температуры воздуха необходим, во-первых, для измерения количества воздуха при создании топливовоздушной смеси и, во-вторых, для определения необходимого нагрева той части воздуха, которая подаётся для смешивания. Найти устройство непросто — на Volkswagen Golf датчик температуры воздуха располагается в подкапотном пространстве между воздушным фильтром и дроссельным патрубком.

Датчик имеет весьма компактные размеры и литой корпус: его невозможно разобрать

О том, что датчик воздуха в моторе вот-вот выйдет из строя, свидетельствуют следующие признаки:

• на панели приборов постоянно горит значок «Check»;
• рывки во время движения;
• ощутимая прогазовка;
• мотор не заводится с первого раза.

В целом же в любой модели Volkswagen Golf присутствует как минимум шесть датчиков, контролирующих температуру жидкостей и газов. Суть работы каждого из них проста: они считывают данные о нагреве окружающей среды и при достижении критических показателей передают информацию в процессор автомобиля.

Таблица: датчики температуры в автомобиле Golf
