Audi 80 «Long Life » ›Бортжурнал› Пошаговый отчет по снятию стартера с Audi 80 B3 90 г.в. 1.8S PM 90 л.с. (моно-впрыск)

— И да, мы забираем машину в гараже, оснащенную инструментами и рабочей одеждой.

— Первый шаг. открыть капот

!) Потом снимаем крышку батарейного от тех, у кого есть, а у кого нет, тем меньше работает))«» Терминали«-» клеммы аккумуляторас помощью10 клавиш, поэтому при снятии проводов со стартеранетпорожденный«Происшествия». Затем открутите крепление батареи к корпусу (стойке) с помощьюголовы на 13и мы вынимаем аккумулятор, снимаем коврик с аккумулятора и заглушку отверстия под ним. В дальнейшемнам полезно открутить верхний болт крепления стартера.

— Возьмите перевозчик и спуститесь в смотровое отверстие. Если

тогда стартер долго не снималсяэто необходимоСначала очистите основные элементы, которые необходимо удалить, и пропитайте винты / гайки жидким типом: «WD-40» или «Ключ для жидкости».

— Затем находим стартер электромагнитного реле и «снимаем» контакты. Один из контактов прикреплен к гайки шайбы (крепление №1)

, отвинтить13 голова.Второй контакт (крепление № 2) «мама»удалить вручную. «Материнская» клемма имеет защелку с правой стороны, которая при нажатии слегка нажимается, и контакт освобождается.Главное не переусердствовать, чтобы не сломаться.

READ Chery Tiggo Не Крутит Стартер

— Повыше

мы видим, что он прикреплен к нему пучком проводов, подходящих для стартера«Зажим» (крепление № 3)к кронштейну крепления двигателя. приниматьОтвертка Филлипси откручиваем крепление. Тогда вам нужновыбросить провода, чтобы они не мешали процессу снятия стартера. Они боятся, что им не следует связываться,потому что батарея снята))

Это видео объясняет, как заменить стартер

наАуди 80 b3.

Замена стартера Audi 1

Скидки и акции на покупку шин и дисков:

— Далее мы см кронштейн

, предоставление дополнительной поддержки от подвески двигателя до самого двигателя.Об этой скобке.Я видел, как многие БР делают этоудали это, чтобы было легче получить стартер. В моем случае это не обязательно, стартери без удаленияэтот кронштейнпрошло хорошо, но об этом, учитывая работу из смотровой ямы, насколько удобно снимать лежащий на полу стартер, сказать не могу! Поэтому опишу его удаление. Чтобы снять эту скобу, нам нужно ее открутитьверхний болт (крепление № 4)с помощью8 шестигранник, инижний болт (крепление № 5)с помощьюголовы на 13. Затем снимите кронштейн, и вы сможете продолжить работу по снятию стартера.

READ Как Снять Щиток Приборов Ford Focus 2

— Далее нам нужно Откручиваем 2 болта крепления стартера к коробке передач

. Какой из них удалить, а второй. особая разница. Так как я в смотровой яме, а не бегать взад-вперед, я решил сначала открутить нижний болт.

— Чтобы было легче добраться до нижнего болта, первый

должен быть удалензащита внутреннего шруса.Примечательно, что он стоял только с правой стороны по направлению к машине, там не было левого. Добавлена ​​защита шрусадва болта (крепление № 6 и крепление № 7), отвинтить ихснимите головку 13 и снимите.— Фото самой защиты прилагается, при необходимости могу сделать снимок при установке стартера, как он выглядит при установке на автомобиль.

— Сняв защиту ШРУСа, вы можете перейти непосредственно к откручиванию нижний крепежный болт Стартер (крепление №

,следующий болт (крепление № 9) не нужно трогать!Выключиболтс помощьюудлинитель, храповик, универсальный шарнир и головка 16.— Закончив работу в смотровой яме, мы идем на вершину. Для удобства вы можете извлечь аккумулятор снять корпус воздушного фильтра

, там будет гораздо больше места для дальнейшей работы.СнимаяКорпус воздушного фильтраВо избежание излишней пыли и грязи моновпрыск необходимо покрыть хлопчатобумажной тканью. READ Как Снять Фару Renault Scenic 2

— Далее мы находим верхний болт (крепление № 10)

закрепите стартер и открутите егогремит и головы в 16.Таким образом, извлеченная батарея пригодилась, вынув ее, мы получим достаточно места для ее установки.храповик и открутить болт (крепление № 10).— После того, как мы все открутились, спускаемся к смотровому отверстию и вынимаем стартер из «розетки». Вуаля и он в наших руках.

— Чтобы мне не было стыдно ремонтировать мастера, я решил немного мыть

. Удалите большую и многослойную грязь ножом, остальное вымойтеуже проверенные средства. Мотор чище. Я забыл сфотографировать полностью вымытый, но поверьте мнепочти как новый))— Сборка производится в обратном порядке, без особых затруднений.

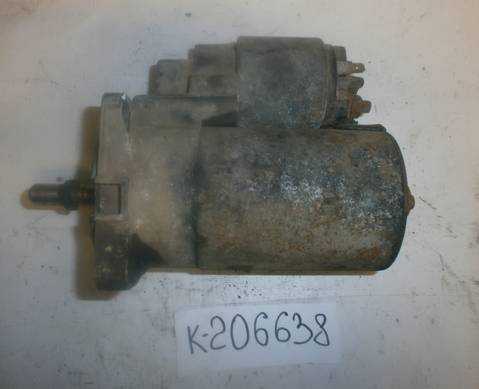

Стартер Audi 80 B3

Стартер предназначен для раскручивания коленчатого вала до частоты, необходимой для запуска двигателя автомобиля. Элементы: корпус, ротор, статор, обгонная муфта, магниты, втулка, подшипник, плата. Пусковые устройства классифицируют на редукторные и безредукторные.

Первые характеризуются сложной конструкцией, минимальным потреблением электрической энергии. Недостаток редукторного типа в преждевременном выходе из строя при длительной работе в отрицательные температуры.

Безредукторный имеет конструкцию попроще, стоимость на 20% дешевле аналога. Но и он имеет недостаток: недлительный ресурс эксплуатации планетарной шестерни.

Для Ауди мощность пускового устройства должна быть не ниже 3.5 кВт., иначе коленчатый вал не прокрутится.

До 1995 года Ауди оснащались стартерами безредукторного типа.

Так как конструкция пускового механизма достаточно сложная, для проведения профилактики рекомендуем пользоваться услугами автомастерских. Непрофессиональное вмешательство порой приводит к нежелательным последствиям, капитальному ремонту, незапланированным тратам.

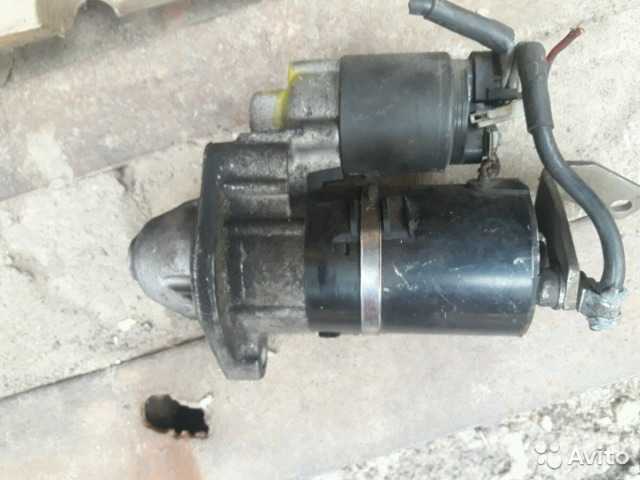

Стартер Audi 80

Стартер

Стартер на правой стороне двигателя труднодоступен (на иллюстрации показан 4-цилиндровый двигатель)

1 – стартер; 2 – провод клеммы 50 (от замка зажигания);	3 – провод клеммы 30 (от аккумулятора); 4 – крепление стартера.

На иллюстрации показан стартер (5-цилиндрового двигателя) в разобранном виде

1 – держатель щеток; 2 – якорь; 3 – редуктор; 4 – корпус подшипника втягивающего;	5 – корпус 6 – крышка корпуса подшипника; 7 – крышка подшипника; 8 – стопорная шайба, регулировочная шайба и уплотнительная прокладка.

Запуск двигателя

ПОРЯДОК ВЫПОЛНЕНИЯ

При повороте ключа зажигания в положение «Start» питание поступает на клемму 50 втягивающего реле, расположенного сверху на стартере. При этом рычаг включения вводит шестерню стартера по спиральным виткам в зацепление с зубчатым венцом маховика двигателя. Только после полного зацепления шестерни втягивающее реле включает полностью поступающее от клеммы 30 питание аккумулятора, и тогда стартер сильно прокручивает двигатель. Двигатель стартера и шестерня связаны между собой через редуктор. Поэтому электродвигатель вращается значительно быстрее, чем шестерня. Когда двигатель запущен – шестерня снова выходит из зацепления с маховиком.

Снятие стартера

ПОРЯДОК ВЫПОЛНЕНИЯ

Отсоединить провод «массы» от аккумулятора, в противном случае велика опасность возникновения короткого замыкания. Снять нижнюю защиту моторного отсека (глава Элементы кузова). Поднять автомобиль спереди справа и зафиксировать. Снять все провода со втягивающего реле. Снять крепление стартера спереди по направлению движения (там, где оно есть). Выкрутить крепежные болты либо гайки на крепежном фланце стартера (то есть сзади по направлению движения). Снять стартер.

Замена щеток

Если стартер не работает, то, возможно, все дело в износе его щеток. Угольные щетки можно приобрести только в комплекте с крепежной пластиной. Поскольку корпус стартера после вскрытия нужно герметизировать, то в магазине запчастей вам потребуется и герметик D 3. Далее для моделей с 4-цилиндровым двигателем потребуется мощный паяльник и припой.

ПОРЯДОК ВЫПОЛНЕНИЯ

Снять стартер. На закрытой стороне стартера вывернуть два винта с прорезью в головке, крепящих маленькую крышку подшипника, снять крышку. Снять стопорную шайбу и регулировочную шайбу с находящегося под крышкой вала. Снять оба винта (или гайки со шпилек) с задней крышки корпуса и снять крышку. Измерить длину щеток – минимальная длина 8 мм. Для замены щеток отсоединить крепежную пластину от втягивающего реле. Снова собрать стартер, при этом загерметизировать крышку корпуса, крепежные винты и крышку подшипника.

Снятие втягивающего реле

ПОРЯДОК ВЫПОЛНЕНИЯ

Снять стартер. Отсоединить провод от стартера. Выкрутить три винта на крепежном фланце втягивающего реле. Немного отжать втягивающее реле и вынуть проушину из рычага включения стартера.

Видео про «Стартер» для Audi 80

Ремонт стартера Ауди 80, замена щеток и втулок .

Замена стартера audi 80 b3

АУДИ 80 Б4 КАК СНЯТЬ СТАРТЕР(ЗАМЕНА БЕНДИКСА,ВТЯГИВАЮЩЕГО)

Замена и установка стартера на Ауди 80 Б3

После завершения комплексной диагностики подготавливаем рабочие инструменты, материалы:

• Набор головок, трещотка;
• Ветошь, смазка;
• Ремонтный комплект щеток, подшипник, втулка.

Если естественного освещения недостаточно, используем дополнительный источник света.

На основании результатов осмотра мастер выбирает способ ремонта: установка нового пускового механизма или частичный ремонт прежнего. С точки зрения экономии, выгоднее починить уже имеющееся пусковое устройство. Покупка нового стоит 6 тыс. рублей, а ремонт 2 – 3 тыс. руб.

• Чтобы снять пусковой механизм, устанавливаем машину на смотровой канал, блокируем колеса противооткатными башмаками;
• Выжимаем стояночный тормоз, снимаем клеммы с аккумуляторной батареи;
• Отвинчиваем силовые клеммы с пускового устройства;
• Снимаем стартер со шлицов;
• Проводим дефектовку, перебираем ПУ, устанавливаем на штатное место.

Осматриваем смежные детали, механизмы, при наличии признаков износа заменяем новыми. Например, рулевые наконечники, тяги стабилизаторов, шаровые опоры.

Разборка стартера

В первую очередь надо обработать ВД-40 все болты и гайки, чтобы они легко выкручивались. Естественно, надо подождать некоторое время, пока жидкость разъест ржавчину и окислы (15-20 минут).

Дальнейшие действия:

• отвернуть 3 винта втягивающего реле;
• снять управляющий провод, соединяющий реле с пускателем;
• вытянуть шток тягового реле с пружиной;
• открутить заднюю крышку стартера — 2 длинных болта и 2 винта заглушки стопорного кольца;
• вытянуть кольцо и шайбу под ним с вала;
• снять крышку;
• вынуть щеткодержатель с щётками;
• разобрать также переднюю часть устройства;
• демонтировать якорь.

Затем проводится дефектовка и очистка внутренних элементов стартера от грязи. Если щётки сорвались с места, надо заново их припаять. Для этого нужен мощный паяльник на 100 Ватт. Припаять следует кончик провода щётки на отведённое ему в щеткодержателе место. На завершающем этапе надо проверить — свободно ли ходят щётки при нажатии на них пальцем. Легко также заменить втулки, если старые износились. Надо просто выбить их и поставить новые.

Сборка стартера проводится так:

• сначала вдеть щёточный узел на якорный вал;
• затем поставить якорь внутрь корпуса;
• потом промазать заднюю втулку солидолом;
• дальше поставить крышку, шайбу и стопорное кольцо;
• установить заглушку, которую перед этим также смазать маслом изнутри — чтобы вал хорошо смазался;
• затянуть винты втулки;
• вдеть на обратную сторону якоря крыльчатку, тоже смазанную солидолом;
• установить бендикс;
• надеть подшипник и стопорное кольцо — прижать плоскогубцами;
• смазать шток;
• поставить на место переднюю часть стартера с резинкой;
• вдеть длинные болты с задней стороны крышки и затянуть;
• установить на место втягивающее реле.

Напоследок рекомендуется протестировать работу устройства. Стартер передней частью корпуса поставить на аккумулятор. На реле соединить отдельный тонкий провод, который одним концом приставить к плюсу батареи. Электродвигатель должен нормально вращаться.

Советы по уходу и обслуживанию

Не приобретайте детали сомнительного происхождения. Сверяйте каталожные артикулы с данными, изложенными в инструкции по эксплуатации.

Пользуйтесь услугами только проверенных, официальных пунктов продажи запчастей. Для диагностики используйте сертифицированные СТО, мастерские, где предоставляют гарантию качества на выполненные работы.

Не вращайте стартером дольше 15 секунд. Выждите паузу, повторите попытку запуска мотора вновь.

Средний ресурс эксплуатации пускового механизма 80 тыс. км, плановая профилактика каждые 15000 км.

Для уточнения данных, разрешения непонятных ситуаций консультируйтесь у специалистов СТО, обращайтесь к менеджерам автосалонов, читайте инструкции, смотрите видео.

Характерные неполадки

Как и следовало ожидать, на стартере Audi 80 B3 чаще выходят из строя щётки. Они истираются, прикипают или просто разрушаются. Но это происходит не скоро — всё-таки оригинальный электродвигатель изготовлен в Германии и отличается длительным ресурсом. Поэтому за ним следует ухаживать и корректно эксплуатировать, чтобы гарантировать стабильную его службу.

Профилактическое мероприятие проводится незамедлительно, как только:

• коленвал начинает медленно вращаться при пуске;
• бендикс цепляется за маховик;
• стартер не прекращает крутиться после запуска двигателя.

Что делают в этом случае? Обязательно снимают и разбирают устройство. Затем проводят дефектовку — негодные элементы заменяю новыми. Причинами раннего выхода из строя деталей стартера можно назвать: сильный мороз, влияние агрессивных жидкостей и загрязнение. Нередко разрушается изоляция, что приводит к поломкам привода устройства.

Одна из причин неисправности стартера Ауди 80 б3 — щётки

При ремонте стартера на Audi 80 автовладельцы часто натыкаются на то, что к поломке привели щетки, которые выработали свой ресурс. Стерлись, прикипели или развалились. Но это лишь один из вариантов, что может стать причиной для ремонта автомобиля.

Ремонт стартера Ауди 80 своими руками

Прежде всего, необходимо обследовать провода, которые тянутся от аккумуляторной батареи до стартера, после проводку от замка зажигания к реле, может оно и сломалось. Стоит попробовать переставить местами с аналогичным реле или установить новое, если он есть в наличии. Если проверка показывает, что проводка и реле в полном порядке, необходимо снять пускатель и провести диагностику.

Для снятия стартера необходимо сразу снять массу с АКБ, дальше отсоединить проводку с пускового устройства. Откручиваем два крепежных болта с помощью головки размером 19.

Переходим к диагностированию и ремонту автостартера:

1. Отсутствие щелчков или один щелчок. Бендикс не вышел по штоку в колокол стартера или вышел и сразу заскакивает обратно. Вал вообще не крутится или прокручивается на мгновение. Причиной может быть сгоревшая обмотка втягивающего реле.
2. В случае, когда все же вал вращается, это означает поломку ВРС. Стоимость этого реле в районе 500 рублей и поменять его своими руками можно в течение 10 минут. Для этого понадобится отвинтить три шурупа крепящие реле, гайку электросилового кабеля, который ведет в середину пускового устройства. Вынимаем старое реле с последующей установкой приобретенного исправного. Производим монтаж задом наперед.После сборки необходимо проверить работоспособность: коротим контакт на втягивающем реле и силовой контакт. Устанавливаем корпус стартера на массу. Должен произойти щелчок. Бендикс вылезет до стопорного кольца. Вал начнет быстрое и длительное вращение.
3. ВРС издает щелчки, мотор не работает. В таком случае не обойтись без разборки стартера.Эта проблема заключается в двух случаях:
   • В щеточном узле подгорели или сносились щетки. Цена в районе 500 р.
4. Вышел из строя якорь. Стоимость чуть меньше цены самого пускового устройства.

Разбираем автостартер: снимаем две гайки ключом на 7, откручиваем граненой отверткой два винта, демонтируем крышку оси, шайбу и прокладки. Убираем заднюю крышку. Проводим осмотр. Когда сносились щетки и не достают до вала, необходимо их заменить на приобретенные. В случае, когда щетки попросту прикипели необходимо прокрутить валом за часовой стрелкой и против, и они разработаются. Нередко пропадает соединение щеток с валом из-за перегревания и утери у пружин свойств амортизации. Эта проблема устраняется путем замены пружинок, которые придавливают щетки. Во время перебирания стартера необходимо проконтролировать отсутствие люфта между валом и корпусов. Люфт может появиться из-за износа втулок, которых насчитывается три штуки. Одна находится в маске, другая в крышке блока щеток, а последняя расположена посредине, в стальной перегородке, которая разделяет бендикс от якоря.

Самая дорогостоящая проблема: повреждение части или всей обмотки якоря. Появляется поломка вследствие долгого вращения стартером мотора авто (свыше 40 секунд без остановок), поездка на пускателе (достаточно пару метров для поломки), проникновение жидкости в аппарат. Следствием этих факторов является перегруз и перегрев, что в свою очередь приводит к выгоранию изоляции медного провода накрученного на вал якоря. В случае выгорания части лака на проволоке стартер будет прокручиваться помалу или прерывисто, что не даст завести автомобиль. Это особенно ощутимо зимой.

Выбор стартера

К примеру, на Audi 80 B3 1990 года выпуска 1.8S PM мощностью 90 л. с. с моновпрыском подходят сразу три стартера:

• VAG 068911024 F за 38 тыс. рублей;
• Valeo 726044 за 23 тыс. рублей;
• Valeo 438072 за 20 тыс. рублей.

Это штатные устройства, рекомендованные производителем.

Теперь полезная информация по запчастям:

• ремкомплект VAG 026911320 или 049911320A — 2 тыс. рублей;
• втулка подшипника или вкладыш VAG 049911257A или 026911213 — 300 рублей;
• пусковой рычаг VAG 049911365A — 300 рублей;
• щёточный узел Ika — 700 рублей;
• бендикс Bosch 1006209572, 1006209581 или 1006209997 — от 500 до 1300 рублей;
• втягивающее реле Bosch 2339303430, 2339303229 или 2339303411 — от 3 до 5 тыс. рублей.

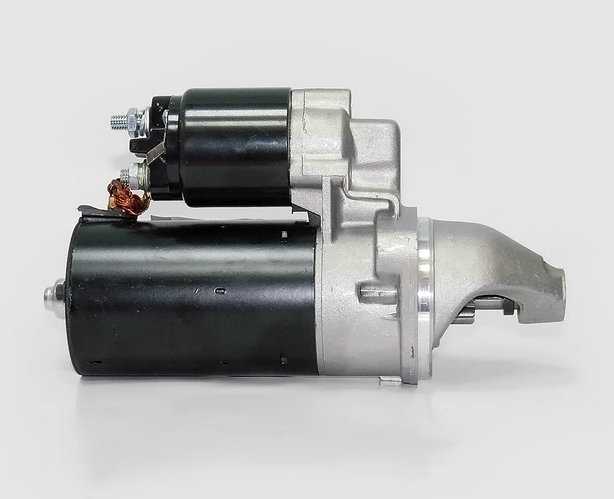

Стартер JP Group для Audi 80 III (B2) 1983-1986. Артикул 1190300100

Производитель:JP Group A/S (Дания)

Характеристики

Количество1 штМощность стартера0,95 кВтНапряжение12 VНомер EAN/Штрих-код5710412049812СерияЧисло зубцов9

Подходит для следующих модификаций:

• 80 (81, 85, B2) 01.1983-01.19861.8 90 л.с
• 80 (81, 85, B2) 01.1983-01.19861.8 93 л.с
• 80 (81, 85, B2) 01.1986-01.19861.8 88 л.с
• 80 (81, 85, B2) 01.1984-01.19861.8 CC quattro (85Q) 90 л.с
• 80 (81, 85, B2) 01.1985-01.19861.8 CC quattro (85Q) 93 л.с
• 80 (81, 85, B2) 01.1984-01.19861.8 GTE 112 л.с
• 80 (81, 85, B2) 01.1985-01.19861.8 GTE 110 л.с
• 80 (81, 85, B2) 01.1984-01.19861.8 GTE quattro (85Q) 112 л.с
• 80 (81, 85, B2) 01.1985-01.19861.8 GTE quattro (85Q) 110 л.с

Характеристики

Ведущая шестерня — основная позиция15 ммДиаметр расположения крепежных отверстий82,5 ммКлемма30 (M8), 45 (M8), 50 (6,3×0,8)Количество1 штКоличество резьбовых отверстий2Мощность стартера1,7 кВтНаправление вращенияПо часовой стрелкеНапряжение12 VНомер EAN/Штрих-код4680295124276Число зубцов9

Оригиналы, аналоги, артикулы и цены

Артикул / название	Цена (Руб.)	Артикул / название	Цена (Руб.)
DELCO REMY DRS2320	От 4700 — 4900	AINDE CGB-61352	От 5500
DRI 311142092	—/—	ALANKO 440358	—/—
EAI 11134	—/—	ARTEC 48212266	—/—
EDR 912320, EF10232	—/—	AUTOTECHNIK A18190	—/—
ELSTOCK 26-1352	—/—	AUTOTEAM SBO426A	—/—
ERA 220188	—/—	BORG & BECK BST2493	—/—
EUROTEC 11018190	—/—	BOSCH 0001108101, 0986018190, 0986018197, F042002004	—/—
FARCOM 103695	От 5100 — 5300	CASCO CST10426AS	—/—
FENOX ST31144	—/—	CEVAM 3531	—/—
FRIESEN 8012320	—/—	DA SILVA 026014, D026014	—/—
GKN SPIDAN 1163	—/—	KUHNER 10282	—/—
HELLA 8EA012526991, 01252992, 726047001	—/—	LAUBER 220282	—/—
ELPARTS 42012320	—/—	MAXGEAR 55-0032	—/—
HOLGER CRISTIANSEN CS282	—/—	MESSMER 220188	—/—
JP GROUP 1190300200, 1190306309	—/—	NK 4712320	—/—
OSSCA 01262	—/—	SNRA VW9050	От 5800
POWERMAX 8212266, 88212266	—/—	TRW LRS00522	—/—
PRESTOLITE 20500522	—/—	UNIPOINT F042S02004	—/—
QUINTON HAZELL QRS2231	—/—	VALEO 436014	—/—
SANDO 6010426	—/—	VAICO V10-12-12320	—/—

*цены уточняйте на момент покупки у официального дилера.

Замена и установка стартера на Ауди 80 Б3

После завершения комплексной диагностики подготавливаем рабочие инструменты, материалы:

• Набор головок, трещотка;
• Ветошь, смазка;
• Ремонтный комплект щеток, подшипник, втулка.

Если естественного освещения недостаточно, используем дополнительный источник света.

На основании результатов осмотра мастер выбирает способ ремонта: установка нового пускового механизма или частичный ремонт прежнего. С точки зрения экономии, выгоднее починить уже имеющееся пусковое устройство. Покупка нового стоит 6 тыс. рублей, а ремонт 2 – 3 тыс. руб.

• Чтобы снять пусковой механизм, устанавливаем машину на смотровой канал, блокируем колеса противооткатными башмаками;
• Выжимаем стояночный тормоз, снимаем клеммы с аккумуляторной батареи;
• Отвинчиваем силовые клеммы с пускового устройства;
• Снимаем стартер со шлицов;
• Проводим дефектовку, перебираем ПУ, устанавливаем на штатное место.

Осматриваем смежные детали, механизмы, при наличии признаков износа заменяем новыми. Например, рулевые наконечники, тяги стабилизаторов, шаровые опоры.

Ремонт стартера Ауди 80 своими руками

Прежде всего, необходимо обследовать провода, которые тянутся от аккумуляторной батареи до стартера, после проводку от замка зажигания к реле, может оно и сломалось. Стоит попробовать переставить местами с аналогичным реле или установить новое, если он есть в наличии. Если проверка показывает, что проводка и реле в полном порядке, необходимо снять пускатель и провести диагностику.

Для снятия стартера необходимо сразу снять массу с АКБ, дальше отсоединить проводку с пускового устройства. Откручиваем два крепежных болта с помощью головки размером 19.

Переходим к диагностированию и ремонту автостартера:

1. Отсутствие щелчков или один щелчок. Бендикс не вышел по штоку в колокол стартера или вышел и сразу заскакивает обратно. Вал вообще не крутится или прокручивается на мгновение. Причиной может быть сгоревшая обмотка втягивающего реле.
2. В случае, когда все же вал вращается, это означает поломку ВРС. Стоимость этого реле в районе 500 рублей и поменять его своими руками можно в течение 10 минут. Для этого понадобится отвинтить три шурупа крепящие реле, гайку электросилового кабеля, который ведет в середину пускового устройства. Вынимаем старое реле с последующей установкой приобретенного исправного. Производим монтаж задом наперед.После сборки необходимо проверить работоспособность: коротим контакт на втягивающем реле и силовой контакт. Устанавливаем корпус стартера на массу. Должен произойти щелчок. Бендикс вылезет до стопорного кольца. Вал начнет быстрое и длительное вращение.
3. ВРС издает щелчки, мотор не работает. В таком случае не обойтись без разборки стартера.Эта проблема заключается в двух случаях:
   • В щеточном узле подгорели или сносились щетки. Цена в районе 500 р.
   • Вышел из строя якорь. Стоимость чуть меньше цены самого пускового устройства.

Разбираем автостартер: снимаем две гайки ключом на 7, откручиваем граненой отверткой два винта, демонтируем крышку оси, шайбу и прокладки. Убираем заднюю крышку. Проводим осмотр. Когда сносились щетки и не достают до вала, необходимо их заменить на приобретенные. В случае, когда щетки попросту прикипели необходимо прокрутить валом за часовой стрелкой и против, и они разработаются. Нередко пропадает соединение щеток с валом из-за перегревания и утери у пружин свойств амортизации. Эта проблема устраняется путем замены пружинок, которые придавливают щетки. Во время перебирания стартера необходимо проконтролировать отсутствие люфта между валом и корпусов. Люфт может появиться из-за износа втулок, которых насчитывается три штуки. Одна находится в маске, другая в крышке блока щеток, а последняя расположена посредине, в стальной перегородке, которая разделяет бендикс от якоря.

Самая дорогостоящая проблема: повреждение части или всей обмотки якоря. Появляется поломка вследствие долгого вращения стартером мотора авто (свыше 40 секунд без остановок), поездка на пускателе (достаточно пару метров для поломки), проникновение жидкости в аппарат. Следствием этих факторов является перегруз и перегрев, что в свою очередь приводит к выгоранию изоляции медного провода накрученного на вал якоря. В случае выгорания части лака на проволоке стартер будет прокручиваться помалу или прерывисто, что не даст завести автомобиль. Это особенно ощутимо зимой.

Правильный ремонт стартера на Ауди 80. Параллельно выполнена замена щеток и втулок, что гарантирует долгий срок службы устройства.

Ремонт стартера Ауди 80 своими руками

Прежде всего, необходимо обследовать провода, которые тянутся от аккумуляторной батареи до стартера, после проводку от замка зажигания к реле, может оно и сломалось. Стоит попробовать переставить местами с аналогичным реле или установить новое, если он есть в наличии. Если проверка показывает, что проводка и реле в полном порядке, необходимо снять пускатель и провести диагностику.

Для снятия стартера необходимо сразу снять массу с АКБ, дальше отсоединить проводку с пускового устройства. Откручиваем два крепежных болта с помощью головки размером 19.

Переходим к диагностированию и ремонту автостартера:

1. Отсутствие щелчков или один щелчок. Бендикс не вышел по штоку в колокол стартера или вышел и сразу заскакивает обратно. Вал вообще не крутится или прокручивается на мгновение. Причиной может быть сгоревшая обмотка втягивающего реле.
2. В случае, когда все же вал вращается, это означает поломку ВРС. Стоимость этого реле в районе 500 рублей и поменять его своими руками можно в течение 10 минут. Для этого понадобится отвинтить три шурупа крепящие реле, гайку электросилового кабеля, который ведет в середину пускового устройства. Вынимаем старое реле с последующей установкой приобретенного исправного. Производим монтаж задом наперед.После сборки необходимо проверить работоспособность: коротим контакт на втягивающем реле и силовой контакт. Устанавливаем корпус стартера на массу. Должен произойти щелчок. Бендикс вылезет до стопорного кольца. Вал начнет быстрое и длительное вращение.
3. ВРС издает щелчки, мотор не работает. В таком случае не обойтись без разборки стартера.Эта проблема заключается в двух случаях:
   • В щеточном узле подгорели или сносились щетки. Цена в районе 500 р.
   • Вышел из строя якорь. Стоимость чуть меньше цены самого пускового устройства.

Разбираем автостартер: снимаем две гайки ключом на 7, откручиваем граненой отверткой два винта, демонтируем крышку оси, шайбу и прокладки. Убираем заднюю крышку. Проводим осмотр. Когда сносились щетки и не достают до вала, необходимо их заменить на приобретенные. В случае, когда щетки попросту прикипели необходимо прокрутить валом за часовой стрелкой и против, и они разработаются. Нередко пропадает соединение щеток с валом из-за перегревания и утери у пружин свойств амортизации. Эта проблема устраняется путем замены пружинок, которые придавливают щетки. Во время перебирания стартера необходимо проконтролировать отсутствие люфта между валом и корпусов. Люфт может появиться из-за износа втулок, которых насчитывается три штуки. Одна находится в маске, другая в крышке блока щеток, а последняя расположена посредине, в стальной перегородке, которая разделяет бендикс от якоря.

Самая дорогостоящая проблема: повреждение части или всей обмотки якоря. Появляется поломка вследствие долгого вращения стартером мотора авто (свыше 40 секунд без остановок), поездка на пускателе (достаточно пару метров для поломки), проникновение жидкости в аппарат. Следствием этих факторов является перегруз и перегрев, что в свою очередь приводит к выгоранию изоляции медного провода накрученного на вал якоря. В случае выгорания части лака на проволоке стартер будет прокручиваться помалу или прерывисто, что не даст завести автомобиль. Это особенно ощутимо зимой.

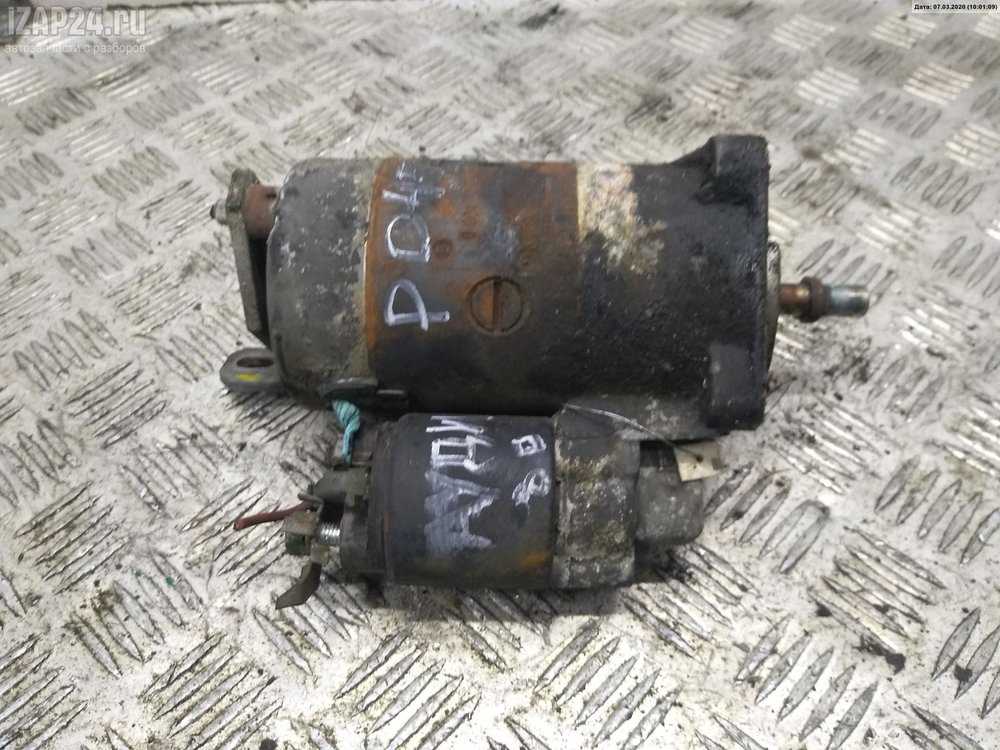

Правильный ремонт стартера на Ауди 80. Параллельно выполнена замена щеток и втулок, что гарантирует долгий срок службы устройства.

Основные проблемы при работе стартера иномарки Ауди:

• изнашивание втулок. В процессе работы стартера возникает нехарактерный шум. Требуется замена изношенных элементов;
• изнашивание бендикса. При запуске авто стартер работает, однако мотор не крутится. Мастер заменяет изношенный компонент;
• поломка обмотки якоря. Относится к наиболее сложным неисправностям агрегата и требует немедленного вмешательства, особенно если при вращении ключа появляется неприятный звук или запах гари;
• выход из строя втягивающего реле. Стартер не отключается после запуска мотора или не работает вообще;
• повреждение корпуса агрегата.

Если для запуска автомобиля необходимо несколько раз выполнять процесс зажигания, стоит отдать стартер в сервисный центр на диагностику или отремонтировать запчасть собственными силами.

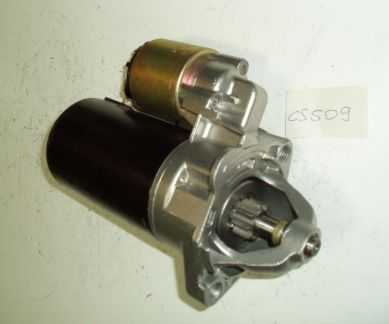

Оригиналы, аналоги, артикулы и цены

Артикул / название	Цена (Руб.)	Артикул / название	Цена (Руб.)
DELCO REMY DRS2320	От 4700 — 4900	AINDE CGB-61352	От 5500
DRI 311142092	—/—	ALANKO 440358	—/—
EAI 11134	—/—	ARTEC 48212266	—/—
EDR 912320, EF10232	—/—	AUTOTECHNIK A18190	—/—
ELSTOCK 26-1352	—/—	AUTOTEAM SBO426A	—/—
ERA 220188	—/—	BORG & BECK BST2493	—/—
EUROTEC 11018190	—/—	BOSCH 0001108101, 0986018190, 0986018197, F042002004	—/—
FARCOM 103695	От 5100 — 5300	CASCO CST10426AS	—/—
FENOX ST31144	—/—	CEVAM 3531	—/—
FRIESEN 8012320	—/—	DA SILVA 026014, D026014	—/—
GKN SPIDAN 1163	—/—	KUHNER 10282	—/—
HELLA 8EA012526991, 01252992, 726047001	—/—	LAUBER 220282	—/—
ELPARTS 42012320	—/—	MAXGEAR 55-0032	—/—
HOLGER CRISTIANSEN CS282	—/—	MESSMER 220188	—/—
JP GROUP 1190300200, 1190306309	—/—	NK 4712320	—/—
OSSCA 01262	—/—	SNRA VW9050	От 5800
POWERMAX 8212266, 88212266	—/—	TRW LRS00522	—/—
PRESTOLITE 20500522	—/—	UNIPOINT F042S02004	—/—
QUINTON HAZELL QRS2231	—/—	VALEO 436014	—/—
SANDO 6010426	—/—	VAICO V10-12-12320	—/—

*цены уточняйте на момент покупки у официального дилера.

Как снять стартер на Ауди 80 Б3

Пошаговая инструкция по демонтажу:

• поставить автомобиль на яму;
• открыть капот;
• снять кожух и скинуть клеммы с АКБ, используя ключ на 10;
• открутить и убрать аккумулятор вместе со своей площадкой;
• снять прямоугольную заглушку, расположенную под подставкой батареи — данное отверстие понадобится, чтобы открутить верхний болт крепления стартера;
• вынуть корпус воздушного фильтра — закрыть моновпрыск чистой тряпкой во избежание попадания пыли и грязи;
• перейти в смотровую яму, взяв с собой переноску со светом;
• очистить детали, с которыми будет проводиться работа;
• скинуть контакты с тягового реле стартера — гайка снимается головкой на 13, а контакт типа «мама» вручную;
• открутить клипсу, на котором прикреплён пучок проводов — жгут с проводкой закинуть в сторону правого переднего колеса, чтобы не мешал;
• освободить защиту колесного привода или ШРУСа — два болта на 13;
• открутить болты, крепящие пусковое устройство к коробке передач — нижний болт из-под машины с помощью головки на 16 и удлинителя, верхний — из подкапотного пространства, через отверстие под площадкой аккумулятора трещоткой и головкой на 16;
• спуститься заново в яму и вытащить стартер из посадочного места.

Далее надо тщательно очистить корпус устройства от грязи при помощи ножа. Затем промыть бензином или специальной жидкостью Active Foam Power.

Признаки неисправностей стартера и его деталей

Оригинальный стартер изготовлен в Германии надежный и высококачественный аппарат. В ходе корректной эксплуатации автомобиля Ауди 80 ремонт пускателя будет необходим совсем не скоро.

В основном поломки появляются последовательно, увеличиваясь в количестве. При выявлении первых симптомов неисправностей и вовремя выполненный ремонт стартера Ауди 80, способствует предотвращению полной замены агрегата и гарантирует последующую стабильную службу.

Профилактика необходима в последующий случаях:

• Стартер не запускается, когда провернули ключ зажигания
• Устройство работает, но коленвал прокручивается замедленно, не в силах получить необходимые обороты
• Во время пуска, шестеренка зацепляется за маховик. В такой ситуации нужен немедленный ремонт для стартера. Разбираем и меняем негодные элементы.
• Аппарат работает, но сам вал находится в исходном положении (не крутится)
• Устройство крутится совместно с маховиком, когда мотор запущен.
