Значки на панели приборов Приора

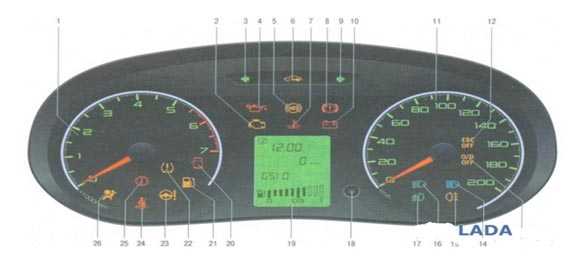

Опишите, пожалуйста, значки на панели приборов Лада Приора.

1. Тахометр. Частота вращения коленчатого вала. Нельзя чтобы стрелка заходила в красную зону. Красная зона опасна для двигателя.
2. Лампа неисправности распределителя тормозных сил. Загорается красным на несколько секунд при включении зажигания. Если лампа горит в других случаях, то это может говорить о неисправности системы.
3. Лампа заряда АКБ. Загорается красным при включении зажигания и гаснет сразу после запуска мотора. Если горит и после запуска двигателя, то это указывает на закончившийся заряд АКБ/неисправность АКБ.
4. Указатель левого поворота. Мигает при включенном указателе поворота, также мигает при включении аварийной сигнализации.
5. Спидометр. Показывает скорость движения авто.
6. Лампа аварийного давления масла. Горит красным при включении зажигания и тухнет сразу же после запуска двигателя. Если лампа горит в любом другом случае, то это указывает на низкое давление в системе. Эксплуатировать авто в таком случае — опасно для двигателя.
7. Указатель правого поворота. Мигает при включенном указателе правого поворота или аварийной сигнализации.
8. Стояночный тормоз. Загорается красным при включении ручного тормоза.
9. Указатель температуры ОЖ. В обычных условиях стрелка располагается в середине шкалы. Рабочая температура двигателя 90 градусов и выше до красной зоны. Стрелка не должна попадать в красную зону, что свидетельствует о перегреве двигателя. В таком случае дальше эксплуатировать авто запрещено. Продолжить пользование автомобилем можно как только стрелка опустится до нормальных значений.
10. Указатель уровня топлива в бензобаке. Показывает уровень топлива. Если бензин отсутствует, то может выйти из строя топливный насос.
11. Лампа резерва топлива. Загорается, когда в баке остается менее 10 л топлива. Также, раздаётся звуковой сигнал.
12. Кнопка переключения режимов индикации и сброса показаний счетчика суточного пробега. Чтобы сбросить суточный пробег, удерживайте кнопку нажатой 3 секунды.
13. Аварийная сигнализация. Мигает вместе с поворотами при включении аварийки.
14. Значок неисправно­сти ЭУР. Горит желтым при включении зажигания на несколько секунд и гаснет. Горение лампы в остальных случаях указывает на неисправность ЭУР.
15. Лампа дальнего света фар.
16. Лампа включе­ния наружного освещения. Загорается при включении габаритов и ближнего света фар.
17. Значок неисправ­ности системы подушек безопасности. Загорается желтым на несколько секунд при включении зажигания и гаснет. Горение лампы в любых других случаях может говорить о неисправности в системе поду­шек безопасности.
18. Значок иммобилайзера. Загорается или мигает желтым и отображает состояние системы иммобилайзера и режим охраны автомобиля. Если система в порядке и запуск двигателя разрешен, при включении зажигания лампа мигает 1 раз и гаснет.
19. ЖК дисп­лей бортового компьютера. Отображает информацию с бортового компьютера, а также дневной и общий киллометраж.
20. Непристегнутый ремень безопасности. Загорается при включении зажигания, если не пристегнут ремень безопасности водителя.
21. Лампа аварий­ного состояния тормозной системы. Загорается красным при включении зажигания на несколько секунд и гаснет. Также лампа загорается при недостаточном уровне тормозной жидкости и при возникновении неисправности в рабочей тормозной системе.
22. Значок отключения подуш­ки безопасности пассажира (опционально). Загорается при включении зажигания.
23. Значок неисправности АБС (опционально). Для проверки лампа загорается при включении зажи­гания и гаснет через несколько се­кунд или после запуска двигателя. Горение лампы означает неисправность в системе АБС. Однако, на работоспособность тормозной системы не влияет.
24. Лампа неисправности двигателя. Check Engine. Для проверки загорается при включении зажигания и гаснет после запуска двигателя. В остальных случаях горение лампы указывает на неисправность двигателя. Эксплуатировать авто в таком случае не рекомендуется.

голоса

Рейтинг статьи

Когда требуется распиновка (фишки прибора) и как ее осуществить

Все детали автомобиля рано или поздно выходят из строя. Бывают случаи, когда их необходимо не просто ремонтировать, а менять. Панель приборов также может сломаться, в результате чего ее придется снять, а на ее место установить новую. Эту работы несложно выполнить своими руками, если у вас есть хотя бы малейшие знания в механике. Если же вы хорошо разбираетесь в своей Приоре (седан), то нужно выполнить распиновку таким образом:

1. Сначала снимаются стрелки циферблата при помощи обычного ножа.
2. Далее выскабливается прокладка в спидометре для замены подсветки.
3. Если менять датчики нет надобности, то можно их просто снять и очистить.

Очень часто автомобилисты для достижения ровного освещения обклеивают панель специальной светодиодной лентой. Также можно воспользоваться диодами CMD, которые при помощи паяльника легко вплавить в стекло. Для этого надо разобрать циферблат и припаять прямо под основание стрелок диоды.

Если вы разбираетесь в назначении всех контактов, а также знаете предназначение того или иного разъема на панели, то самостоятельно выполнить распиновку вы легко сможете. Главное – все выполнять четко по инструкции, дабы подключение прошло успешно, и панель продолжала качественно функционировать. Если вы знаете, какую лучше поставить приборку: с кан шиной или обычную, то лучше поинтересуйтесь у профессионалов, которые в этом разбираются. Если же нет опыта в подобных работах, и вы не разбираетесь в назначении тех или иных проводов, то технический сервис поможет вам наладить работу панели приборов. Конечно, за это придется заплатить, но зато вы не потратите свое время, а работа будет выполнена качественно.

Поэтапная замена вышедших из строя лампочек

Чтобы самостоятельно заменить перегоревшие на щитке лампочки, потребуется минимум инструментов и немного свободного времени. Меняем вышедшие из строя элементы в такой последовательности:

• используя две отвертки (крестовую и плоскую), снимаем щиток приборной панели. Для снятия нужно отвинтить два верхних крепежа;
• аккуратно демонтируем панель, расположенную под колонкой рулевого колеса, повернув для этого 3 крепежа, которые расположены в нижней части колонки;
• 2 крепежа, расположенных под панелью, нужно также отвинтить, чтобы можно было опустить рулевое колесо в самое нижнее положение для демонтажа накладки щитка;
• отвинчиваются два крепежа, которые фиксируют приборную панель, используя для этого отвертку, у которой имеется намагниченный наконечник;
• освобожденную от крепежей панель нужно аккуратно потянуть к себе, обнаружив провода и колодку, их обязательно отсоединяем, нажав для этого на так называемый «язычок», что полностью освободит панель и ее можно будет без усилий снять;
• в щитке приборов Приоры предусматривается 5 лапочек для подсветки: одна лампа помогает подсвечивать нижнюю часть дисплея, а остальные 4 освещают середину панели;
• лучше всего сразу заменить все лампы, чтобы через несколько дней не повторять весь процесс замены заново;
• после того как последняя лампа будет заменена на новую, сборка щитка осуществляется в обратной последовательности.

Как можно заметить, процесс замены лампочек на панели приборов довольно прост и не требует особого мастерства, поэтому справиться с такой задачей сможет даже автовладелец Приоры без опыта. Но если в процессе замены возникнут вопросы или сложности, то можно в удобное для себя время просмотреть обучающее видео на интернет-ресурсе.

ВАЗ 21102. Не заводится, горит восклицательный знак

29 июля 2014, 22:55 #1

Доброго времени суток.

Проблеме уже второй день.

Пока ехал к дому, машина издала негромкий свистящий звук и загорелся воскл. знак. На езде это никак не отразилось. Подъехал к дому, остановился, врубил заднюю, припарковался. Решил проверить, что будет, если выключу двигатель и включу снова -пропадет ли воскл. знак.

Машина не завелась и при повороте ключа в положение II(зажигание) стал загораться воскл, знак. При этом никаких звуков из-под капота не доносилось. Даже стартер не крутится.

Проверил ручник, залез под капот, долил тормозную жидкость. Тот же эффект. Скинул клемму с АКБ, подождал, подключил – тот же эффект. Снял датчик бачка тормозной жидкости, тот же эффект.

скинул клемму и оставил на ночь. С утра так же, при повороте во второе положение-машина не издает ни звука, загорается воскл. знак, ноль эмоций.

Решил зарядить аккумулятор. Аккум старый, но вроде как дышал жизнью. Зарядил аккумулятор. Все лампочки, стеклоподъемники, дворники и прочее работает нормально. Машина не заводится.

В чем может быть проблема.

Значок воскл. знака в скобках и круге – это по мануала проблема с уровнем тормозной жидкости. Но не причина, что бы не заводить мотор, верно?

30 июля 2014, 00:13 #2

AlexV, 29 июля 2014, 22:55, #1

Доброго времени суток.

Проблеме уже второй день.

Пока ехал к дому, машина издала негромкий свистящий звук и загорелся воскл. знак. На езде это никак не отразилось. Подъехал к дому, остановился, врубил заднюю, припарковался. Решил проверить, что будет, если выключу двигатель и включу снова -пропадет ли воскл. знак.

Машина не завелась и при повороте ключа в положение II(зажигание) стал загораться воскл, знак. При этом никаких звуков из-под капота не доносилось. Даже стартер не крутится.

Проверил ручник, залез под капот, долил тормозную жидкость. Тот же эффект. Скинул клемму с АКБ, подождал, подключил – тот же эффект. Снял датчик бачка тормозной жидкости, тот же эффект.

скинул клемму и оставил на ночь. С утра так же, при повороте во второе положение-машина не издает ни звука, загорается воскл. знак, ноль эмоций.

Решил зарядить аккумулятор. Аккум старый, но вроде как дышал жизнью. Зарядил аккумулятор. Все лампочки, стеклоподъемники, дворники и прочее работает нормально. Машина не заводится.

В чем может быть проблема.

Значок воскл. знака в скобках и круге – это по мануала проблема с уровнем тормозной жидкости. Но не причина, что бы не заводить мотор, верно?

18 марта 2015, 11:42 #3

Доброго времени суток.

Проблеме уже второй день.

Пока ехал к дому, машина издала негромкий свистящий звук и загорелся воскл. знак. На езде это никак не отразилось. Подъехал к дому, остановился, врубил заднюю, припарковался. Решил проверить, что будет, если выключу двигатель и включу снова -пропадет ли воскл. знак.

Машина не завелась и при повороте ключа в положение II(зажигание) стал загораться воскл, знак. При этом никаких звуков из-под капота не доносилось. Даже стартер не крутится.

Проверил ручник, залез под капот, долил тормозную жидкость. Тот же эффект. Скинул клемму с АКБ, подождал, подключил – тот же эффект. Снял датчик бачка тормозной жидкости, тот же эффект.

скинул клемму и оставил на ночь. С утра так же, при повороте во второе положение-машина не издает ни звука, загорается воскл. знак, ноль эмоций.

Решил зарядить аккумулятор. Аккум старый, но вроде как дышал жизнью. Зарядил аккумулятор. Все лампочки, стеклоподъемники, дворники и прочее работает нормально. Машина не заводится.

В чем может быть проблема.

Значок воскл. знака в скобках и круге – это по мануала проблема с уровнем тормозной жидкости. Но не причина, что бы не заводить мотор, верно?

УАЗ Патриот 3163

21 марта 2015, 19:21 #5

Сори не то нажал

УАЗ Патриот 3163

21 марта 2015, 19:23 #6

УАЗ Патриот 3163

21 марта 2015, 19:28 #7

Было бы не плохо с троса попытаться её завести! Если заведётся значит однозначно стартер вышел из строя либо предохранитель стартера ( у меня такое было на патрике ) либо втягивающая релюшка решила выдвинуть бендэкс на венец маховика в результате визг или шум из под капота и писец стартеру. но для начала не плохо глянуть простейшее !

Свердловская обл. г. Каменск-У

Daewoo Matiz 0,8 Mx

22 марта 2015, 07:19 #8

Женк А042ТМ, 21 марта 2015, 19:21, #5

Сори не то нажал

Восклицательный знак сам тебе говорит, что нет массы на рычаг стояночного тормоза, (этот знак тухнет при опускании рычага до упора вниз, т.е. с корпуса автомобиля подаётся “-“, а если его нет то надо искать массу на бензонасос, бензобак).

УАЗ Патриот 3163

31 марта 2015, 12:44 #9

Странно что он ваше горит. этот восклицательный значок.

3 октября 2015, 19:32 #10

не заводится машина мазда 3,с 2009 года выпуска,на панели горит восклицательный знак,под ним надпись -брак ,может ли это быть причиной?

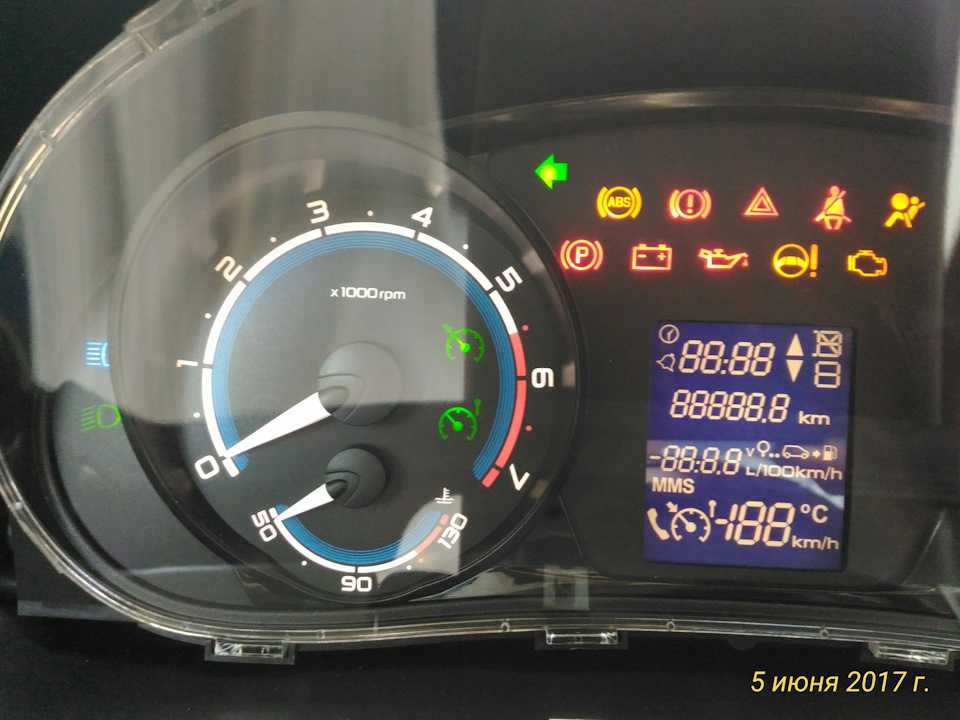

Пересвет (тюнинг подсветки) панели приборов Лада Гранта, Калина 2

Приборную панель Гранты или Калины можно назвать современной. Подтверждением этому может быть не только ее внешний вид, но и использование для подсвечивания показаний и индикаторов светодиодов, а не ламп. Рассмотрим, каким образом можно изменить штатный зеленый цвет подсветки щитка приборов.

Какие светодиоды выбрать для подсветки панели приборов

Для подсвечивания показаний в комбинации приборов Гранты или Калины используются зеленые светодиоды SMD-3528. Вместо них можно использовать SMD светодиоды разной яркости. Вот наиболее часто используемые:

• очень яркие SMD 5050 (световой поток — 15 Люмен);
• яркие SMD 3825 (яркость 7-9 Люмен)
• средней яркости SMD 3528 (около 5 Люмен);
• средней яркости SMD 3028 (около 5 Люмен);
• не яркие SMD 3020 (около 4 Люмен);
• не яркие SMD 3014 (около 3 Люмен).

Цифры после SMD означают соотношение ширины и длины, например, светодиод SMD 3528 имеет размеры 3,5мм на 2,8мм. Купить все необходимое можно на AliExpress (см. каталог).

Примерная разница в яркости светодиодов показана на фото:

Обратите внимание, что используя для подсветки панели приборов сильно яркие светодиоды, чтение показаний в темное время суток может быть не комфортным (будут слепить). В этом случае уменьшить яркость можно при помощи тонировки приборной панели пленкой (светопропускаемость подбираем по вкусу)

Мы рекомендуем использовать для тюнинга щитка приборов SMD светодиоды со световым потоком до 5 Люмен.

Как изменить цвет подсветки комбинации приборов

1. Использовать SMD нужного цвета. Например, для подсветки одной части панели взять белые светодиоды, а для другой — синие.

2. Использовать вместе с белыми светодиодами светофильтр (изоленту или пленку разных цветов). Наклеиваем ее на нужный участок, в результате чего получаем подсветку нужного цвета. Чтобы изменить цвет, не нужно использовать паяльник, достаточно разобрать щиток приборов и наклеить пленку другого цвета.

Стоит отметить, что на стрелках есть оранжевое напыление. Чтобы изменить подсветку стрелок следует стереть лак жидкостью для снятия лака и при необходимости нанести новый лак подходящего цвета. Другой вариант — использовать светодиоды для стрелок нужного цвета.

Изменить подсветку экрана (дисплея) можно не только путем замены его светодиодов, но и при помощи переворачивания пленки. Сначала отдираем пленку с дисплея, очищаем остатки клея растворителем и приклеиваем пленку обратной стороной. Получается инверсия дисплея панели:

3. Использовать RGB-SMD светодиоды. Если хочется менять цвет подсветки в один момент. В этом случае придется дополнительно выводить управление переключением.

Пересвет приборной панели своими руками

Потребуется: снять и разобрать комбинацию приборов, SMD светодиоды (выпаять из LED-ленты или светодиодной лампы), паяльник.

Процесс замены светодиодов на плате панели приборов заключается в том, чтобы выпаять штатный SMD светодиод и впаять на его место новый. В ходе такого тюнинга стоит учитывать несколько важных моментов:

1. не торопитесь, чтобы не повредить токопроводящие дорожки платы;
2. соблюдайте полярность (SMD светодиоды имеют скос на одной из сторон, устанавливайте новый светодиод в таком же положении);
3. не перегревайте светодиоды, из-за высокой температуры они могут выйти из строя;

После перепаивания нужных светодиодов рекомендуется проверить подсветку. Чтобы подключить комбинацию приборов дома нужно подать на 19 и 21 контакты +12В, а «массу» к 17. Также убедиться в исправности установленных светодиодов можно при помощи мультиметра в режиме «тестер», подводя щупы к светодиоду согласно полярности (красный щуп — плюс):

Если все светодиоды установлены успешно, выполняем сборку в обратной последовательности. Пересвет комбинации приборов Гранты или Калины — это отличный способ сделать ваш автомобиль более индивидуальным и стильным. Примечательно, что вариантов реализаций такого тюнинга панели очень много, а какой стиль больше подходит вам? Участвуйте в опросе, делитесь видео материалами и фотографиями ваших доработок.

Напомним, на сайте представлены другие доработки щитка приборов, например, его можно перепрошить и установить датчик температуры наружного воздуха.

бортовой журнал ARIST0KRAT и serg156

Ключевые слова: панель приборов лада гранта | панель приборов лада калина | подсветка салона лада гранта | подсветка салона лада калина | торпедо лада гранта | торпедо лада калина

Обнаружили ошибку? Выделите ее и нажмите Ctrl+Enter..

Краш-тест Lada Kalina Cross

краш-тест Лада Гранта седан

Тест панели приборов приора

порядок в соответствии с нажатием на кнопку: 1. Тест приборки 2. Версия ПО (1.1 имхо) 3. Ошибки (высветилась цифра 14) 4. Снос ошибок. А можно поподробней эту процедуру? Какая панель?

А можно поподробней эту процедуру? Какая панель?

если это и ошибки, то не ЭБУ, а самой комбинации

Вот что написано в «мурзилке»: 1. Зажигание выключено. Аккумуляторная батарея включена. 2. Нажать кнопку управления «Reset» и, удерживая её в нажатом состоянии, включить зажигание. На ЖКИ должны засветиться все позиции знакомест (сегментов) — контроль ЖКИ. 3. Нажать любую из кнопок управления. На ЖКИ должна индицироваться версия программы (Ver 1.0). 4. Нажать любую из кнопок управления. На позициях первой и второй строк ЖКИ должны индицироваться следующие коды ошибок (при их наличии): 2-повышенное напряжение бортовой сети; 3-ошибка датчика уровня топлива (если в течении 20с определяется обрыв цепи датчика); 4-ошибка датчика температуры охлаждающей жидкости (если в течении 20с определяется обрыв цепи датчика); 5-ошибка датчика наружной температуры (если в течении 20с отсутствуют показания датчика, индикация на ЖКИ «-С»); 6-перегрев двигателя (критерий для срабатывания аккустического сигнализатора выполнен); 7-аварийное давление масла (критерий для срабатывания аккустического сигнализатора выполнен); 8-дефект тормозной системы (критерий для срабатывания аккустического сигнализатора выполнен); 9-аккумуляторная батарея разряжена (критерий для срабатывания аккустического сигнализатора выполнен); Е-определение ошибки в пакете данных, заложенном в EEPROM. 5. Нажать кнопку управления «Reset» и удерживать её не более 3с. (может опечатка, у меня надо более 3с). Коды ошибок должны обнулиться. 6. Нажать любую из кнопок управления. На ЖКИ должны засветиться все позиции знакомест (сегментов) — контроль ЖКИ.

От себя если не нажимать никаких кнопок управления примерно 15-30сек. панель переходит в рабочее состояние.

«Reset» тот который обнуляет суточный пробег

PS скопировал где то из форума

Откуда такие сведения.

Ну тада подскажи что за ошибки комбинации. 7 Если не сложно конечно

(критерий для срабатывания аккустического сигнализатора выполнен);

Подскажите, как считать коды неисправностей через чек в Приоре? Загорелась лампочка «Смени двигатель» и ХЗ что смотреть. Клемму скидывали, но лампочка всёравно загорается. Изменений по работе двига не замечено.

Делали так: Нажимает на суточный пробег на приборке и включаем зажигание. Приборка начинает бесится, а на дисплее высвечивается следующее: (Первое показание дисплея) UEr 2.1 (На втором показании дисплея следуещее) -23456 789E

Подскажите, как считать коды неисправностей через чек в Приоре?

Вот что написано в «мурзилке»: 1. Зажигание выключено. Аккумуляторная батарея включена. 2. Нажать кнопку управления «Reset» и, удерживая её в нажатом состоянии, включить зажигание. На ЖКИ должны засветиться все позиции знакомест (сегментов) — контроль ЖКИ. 3. Нажать любую из кнопок управления. На ЖКИ должна индицироваться версия программы (Ver 1.0). 4. Нажать любую из кнопок управления. На позициях первой и второй строк ЖКИ должны индицироваться следующие коды ошибок (при их наличии): 2-повышенное напряжение бортовой сети; 3-ошибка датчика уровня топлива (если в течении 20с определяется обрыв цепи датчика); 4-ошибка датчика температуры охлаждающей жидкости (если в течении 20с определяется обрыв цепи датчика); 5-ошибка датчика наружной температуры (если в течении 20с отсутствуют показания датчика, индикация на ЖКИ «-С»); 6-перегрев двигателя (критерий для срабатывания аккустического сигнализатора выполнен); 7-аварийное давление масла (критерий для срабатывания аккустического сигнализатора выполнен); 8-дефект тормозной системы (критерий для срабатывания аккустического сигнализатора выполнен); 9-аккумуляторная батарея разряжена (критерий для срабатывания аккустического сигнализатора выполнен); Е-определение ошибки в пакете данных, заложенном в EEPROM. 5. Нажать кнопку управления «Reset» и удерживать её не более 3с. (может опечатка, у меня надо более 3с). Коды ошибок должны обнулиться. 6. Нажать любую из кнопок управления. На ЖКИ должны засветиться все позиции знакомест (сегментов) — контроль ЖКИ.

Тюнинг и замена приборного щитка

Если вы хотите осуществить тюнинг или замену приборного щитка, то вам наверняка будет полезна инструкция по снятию и разборке панели. Процедура тюнинга подразумевает снятие и разборку щитка, об этом мы подробно расскажем ниже.

Тюнингованная приборка автомобиля Приора

Итак, для тюнинга и замены устройства выполните следующие действия:

1. В первую очередь для осуществления замены или тюнинга необходимо демонтировать приборку, предварительно сняв облицовку и отсоединив все крепления. Также нужно отсоединить все жгуты проводов. Если вы устанавливаете новую приборную панель, то просто произведите ее замену.
2. Для осуществления тюнинга нужно снять стрелки, перед этим разобрав устройство. Для предотвращения царапанья панели подложите под стрелки тонкий картон или пластиковую карту.
3. Следующим этапом тюнинга будет демонтаж накладки панели, для этого ее нужно отделить от основания из стекла.
4. Итак, приступаем непосредственно к тюнингу. Если вы хотите произвести тюнинг подсветки, то зеленое напыление необходимо удалить, для этого используйте канцелярский нож. Затем можете взять полиэтиленовый пакет любого цвета, вырежьте из него небольшой кусочек и установите его на накладку сзади. Для правильного тюнинга целлофан необходимо приклеить.
5. Простые лампы не подойдут для хорошей подсветки, лучше использовать диодные индикаторы. Если вы решили установить ленту, то ее следует проклеить по всему периметру шкалы. Приклеенные к комбинации приборов куски необходимо соединить между собой тонкими проводами, после чего выводится провод питания.
6. Еще одним шагом будет разбор дисплея. С этого элемента необходимо демонтировать световой фильтр либо же произвести его замену на другой. Фильтр может быть абсолютно любого цвета, в зависимости от того, какой свет приборки вы хотите получить.
7. Завершающим этапом будет монтаж всех стрелок и компонентов на контрольный щиток с дальнейшим подключением ко всем необходимым проводам (автор видео — Кирилл Жуков).

Возможные неисправности

У приборной панели возможны следующие неисправности:

1. Не работают указатели уровня топлива или температуры. Причина может быть в неисправности датчиков или повреждении проводки.
2. При полном баке стрелка уровня топлива падает в нулевое положение.
3. Стрелка на указателе уровня топлива движется скачкообразно и часто опускается в нулевое положение.
4. Индикатор резерва топлива не тухнет.
5. Если не горят какие-либо индикаторы на приборке, причина может быть в сгоревших лампочках, недостаточном контакте патрона лампочки и печатной платы, окислении контактов, обрыве проводов, неисправности датчика индикатора.
6. При неработающем спидометре причина может быть в гибком вале привода прибора: плохо затянуты гайки, обрыв, механическое повреждение и т.д. (автор видео — RasH19).

С какими неисправностями панели приборов могут столкнуться автовладельцы Лад Приор:

1. Не работает стрелка спидометра или тахометра, при наборе оборотов стрелки продолжают лежать на месте. В этом случае в первую очередь необходимо проверить сигнал, который поступает с регулятора спидометра, возможно, где-то в цепи произошел обрыв или вышел из строя сам датчик. Есть вероятность, что датчик придется заменить.
2. Не работает суточный пробег или датчик уровня топлива. Да, эти компоненты разные, но они оба тесно связаны со спидометром, поэтому выполните все инструкции, указанные выше. Проверка сигнала с датчика будет актуальна в том случае, если на щиток подается питание. Также не лишним будет произвести проверку предохранителей F10 и F20, возможно, их нужно заменить.
3. Приборка в целом работает некорректно, датчики показывают неверные данные. Возможно, проблема заключается в самом процессоре или наличии замыкания в цепи, это необходимо проверить у электрика. Есть вероятность, что причиной проблемы является плохая масса.
4. Датчик температуры ОЖ. Проверьте контакты.

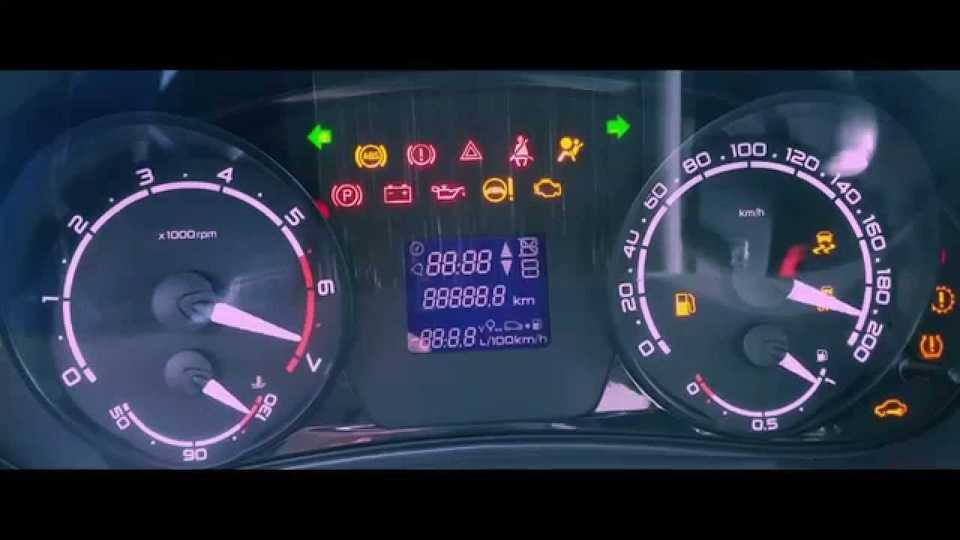

Лада Гранта выводим данные температуры на панель приборов

Как известно АВТОВАЗ на новых Грантах и Калинах убрал с панели шкалу температуры ДВС и оставил только лампочку перегрева, но если она загорелась, то это уже начало конца. Поэтому в люксовых комплектациях в показания бортового компьютера все так было добавлено отображение температуры охлаждающей жидкости (ТОЖ), а для всех остальных предполагается только колхоз в виде установки дополнительных экранов место заглушек кнопок или внешних Бортовых компьютеров. Чтобы исправить эту проблему можно обновить прошивку приборной панели автомобилей Лада Гранта и Калина 2.

Сначала выясняем, какой версии прошивка зашита в щиток приборов.

1. при выключенном зажигании нажимаем кнопку сброса суточного пробега на панели и не отпуская ее включаем зажигание, включается сервисный режим панели при котором загораются все индикаторы и начинают двигаться стрелки
2. отпускаем кнопку и нажимаем еще один раз. На дисплее появятся цифры это и есть версия ПО

Теперь расшифровываем их

Первые цифры (2190 или 2192) указывают на модель автомобиля (Гранта или Калина 2). Далее следуют цифры 00, 20 или 40, которые расшифровываются как «стандарт», «норма» или «люкс» соответственно.

А теперь пользуясь таблицей ниже можно посмотреть возможно ли прошить вашу панель чтоб она отображала температуру.

ВЕРСИИ ПРОШИВОК ПАНЕЛЕЙ ПРИБОРОВ ЛАДА ГРАНТА И КАЛИНА 2

Комплектация	Версия прошивки	ДТНВ	ДТОЖ	Что нужно для прошивки	Примечание
Гранта Стандарт	015	Нет	Нет	Менять дисплей и работа паяльником	Старая плата
029-040	Нет	Нет	Менять дисплей и работа паяльником	Обновленная плата
Гранта Норма	053, 060, 076, 087	Нет	Нет	Работа паяльником или использовать модифицированную прошивку 2190-20_092_for_076
090, 091	Да	Нет	Подходит 092 и 009 или 012 от Калины
092-095	Да	Да
Гранта Люкс	032, 038, 042	Да	Нет	Подходит прошивка 046
046	Да	Да	Показывает номер передачи
047	Да	Да
Калина Норма	007	Да	Нет	Подходит прошивка 009 или 012
014	Да	Да	Добавлен вклвыкл звукового сопровождения переключения передач
Калина Люкс	009	Да	Да	Подходит прошивка 012
012	Да	Да	Показывает номер передачи
014	Да	Да

Вот пример прошивки панели гранты Норма. Изначально панель зашита прошивкой 090

Вытаскиваем панель, снимаем заднюю крышку, и подключаем программатор к специальному разъему на плате панели.

Заливаем новую прошивку и идем пробовать в машину. Как видим версия обновилась теперь установлена прошивка 092

И кнопками на правом переключателе переключаем показания бортового компьютера и видим, что появилась отображение индикации температуры.
