Настройка штатной магнитолы хонда аккорд

Приобретение и установка специальных модулей-переходников

Купить переходник можно на алиэкспресс. Стоимость одной из моделей около 3000 рублей.

Схема подключения

Разъемы аукс и юсб установлены на адаптере.

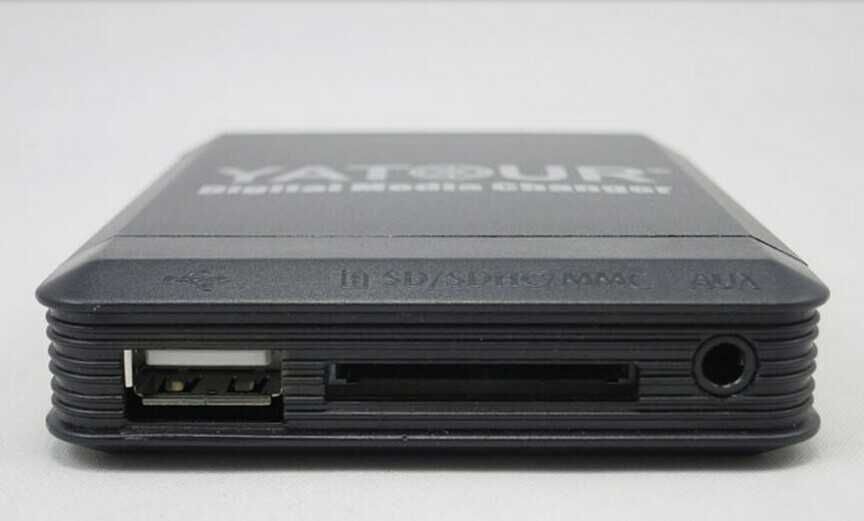

Адаптер

Для подключения к штатной автомагнитоле HONDA в комплект входит набор проводов для подключения к магнитоле.

Преимущества применения адаптера:

  • данное устройство нетрудно подключить своими руками;
  • обеспечивается высокое качество воспроизведения цифровых аудиофайлов;
  • устройство универсально для подключения к другим магнитолам (при наличии соответствующего переходника-кабеля), его легко демонтировать;
  • высокая помехозащищенность при соблюдении инструкции по установки.

К недостаткам адаптера следует отнести:

  • высокая стоимость адаптера;
  • необходимость установки дополнительного нештатного устройства;
  • для подключения кабеля-переходника требуется демонтировать автомагнитолу и короб панели, что является трудоемкой процедурой.

Двигатель

  • Поменять антифриз Honda Аккорд 8
  • Заменить бензонасос Хонда Аккорд 8
  • Поменять блок управления двигателем Хонда Аккорд 8
  • Как заменить водяной насос Honda Аккорд 8 своими руками
  • Снять впускной коллектор Хонда Аккорд 8
  • Как поменять втулку на стартере Honda Аккорд 8
  • Замена втулки шатуна Хонда Accord 8 своими руками
  • Снятие выпускного коллектора Honda Аккорд 8 своими руками
  • Как поменять гидрокомпенсаторы Honda Аккорд 8
  • Как заменить головку блока цилиндров Хонда Аккорд 8
  • Установка датчика давления масла Honda Accord 8
  • Заменить датчик детонации Хонда Accord 8 своими руками
  • Поменять датчик кислорода Honda Аккорд 8 своими руками
  • Установка датчика коленвала Honda Аккорд 8
  • Поменять датчик массового расхода воздуха Хонда Accord 8
  • Как заменить датчик охлаждающей жидкости Honda Аккорд 8
  • Как поменять датчик распредвала Хонда Accord 8
  • Установка датчика температуры Honda Accord 8 своими руками
  • Как поменять датчик уровня топлива Хонда Accord 8 своими руками
  • Замена датчика холостого хода Хонда Accord 8
  • Как заменить дмрв Honda Аккорд 8
  • Снятие клапанной крышки Хонда Accord 8
  • Установка компрессора кондиционера Honda Accord 8
  • Ремонт крана отопителя Хонда Аккорд 8
  • Снять крышку двигателя Хонда Accord 8 своими руками
  • Поменять масло в акпп Хонда Аккорд 8 своими руками
  • Замена масла в двигателе Honda Accord 8
  • Замена маслосъемных колпачков Honda Аккорд 8
  • Поменять маслосъемные кольца Хонда Accord 8
  • Заменить масляный насос Honda Аккорд 8
  • Установка направляющих втулок клапанов Хонда Accord 8
  • Заменить натяжитель цепи грм Honda Аккорд 8
  • Поменять натяжной ролик ремня генератора Хонда Аккорд 8 своими руками
  • Как поменять опоры двигателя Хонда Accord 8
  • Поменять охлаждающую жидкость Honda Accord 8
  • Замена подушек двигателя Хонда Аккорд 8 своими руками
  • Ремонт подшипника коленвала Honda Accord 8
  • Поменять помпу Хонда Аккорд 8
  • Заменить поршневые кольца Хонда Аккорд 8
  • Как поменять прокладку гбц Honda Аккорд 8
  • Поменять прокладку головки блока цилиндров Honda Аккорд 8 своими руками
  • Замена прокладки клапанной крышки Honda Accord 8
  • Поменять прокладку коллектора Honda Аккорд 8 своими руками
  • Установка радиатора кондиционера Honda Аккорд 8
  • Поменять радиатор печки Хонда Аккорд 8
  • Как заменить распредвал Хонда Accord 8 своими руками
  • Замена расширительного бачка Хонда Аккорд 8
  • Ремонт ремня генератора Хонда Accord 8 своими руками
  • Установка ремня грм Honda Accord 8
  • Замена ремня кондиционера Honda Аккорд 8
  • Как заменить сальник двигателя Honda Accord 8 своими руками
  • Установка сальника коленвала Хонда Accord 8
  • Поменять сальник распредвала Хонда Аккорд 8
  • Заменить сальники клапанов Хонда Аккорд 8
  • Поменять стартер Honda Аккорд 8
  • Поменять термостат Хонда Accord 8
  • Заменить топливный насос Хонда Accord 8
  • Ремонт цепи грм Хонда Accord 8
  • Замена шкива коленвала Honda Accord 8 своими руками

Кузов

  • Как поменять бампер Хонда Аккорд 8
  • Установка бардачка Honda Аккорд 8 своими руками
  • Замена бачка омывателя Хонда Accord 8
  • Снять бензобак Honda Аккорд 8
  • Замена бокового зеркала Хонда Аккорд 8
  • Установка вентилятора печки Honda Accord 8 своими руками
  • Замена дворников Хонда Accord 8
  • Куда ставить домкрат Honda Accord 8
  • Как снять заднее крыло Honda Аккорд 8 своими руками
  • Снятие заднего сиденья Хонда Аккорд 8 своими руками
  • Как поменять заднее стекло Хонда Accord 8
  • Снятие задней обшивки двери Хонда Accord 8
  • Заменить защиту двигателя Хонда Аккорд 8 своими руками
  • Ремонт защиты картера Хонда Accord 8 своими руками
  • Заменить зеркало заднего вида Honda Accord 8 своими руками
  • Снятие крышки бензобака Honda Аккорд 8 своими руками
  • Замена личинки замка Honda Accord 8
  • Заменить лобовое стекло Хонда Accord 8
  • Снять лючок бензобака Honda Аккорд 8 своими руками
  • Как снять обшивку багажника Хонда Аккорд 8
  • Как снять обшивку водительской двери Хонда Аккорд 8
  • Как снять обшивку потолка Honda Аккорд 8
  • Снять обшивку салона Honda Аккорд 8 своими руками
  • Снять обшивку сиденья Хонда Аккорд 8 своими руками
  • Снять панель приборов Honda Accord 8 своими руками
  • Снять переднее крыло Honda Аккорд 8
  • Снять переднее сиденье Хонда Аккорд 8
  • Снять переднюю обшивку двери Хонда Accord 8
  • Снять подголовники Honda Аккорд 8
  • Как снять подушку безопасности Honda Аккорд 8
  • Как снять приборную панель Хонда Аккорд 8
  • Как поменять резинки на дворниках Хонда Accord 8
  • Замена ремня безопасности Honda Аккорд 8
  • Снять решетку радиатора Honda Аккорд 8 своими руками
  • Как снять ручку стеклоподъемника Хонда Accord 8 своими руками
  • Снятие стеклоподъемника Хонда Аккорд 8
  • Поменять уплотнитель двери Honda Аккорд 8 своими руками
  • Поменять форсунку омывателя Honda Accord 8
  • Заменить щетки стеклоочистителя Хонда Accord 8

Установка дополнительного AUX разъема путем установки разъема, изменение принципиальной схемы автомагнитолы

Для установки дополнительного аукс-входа требуется внесение некоторых изменений на плате штатной автомагнитолы. Для этого необходимы определенные знания и умения в области радиотехники.

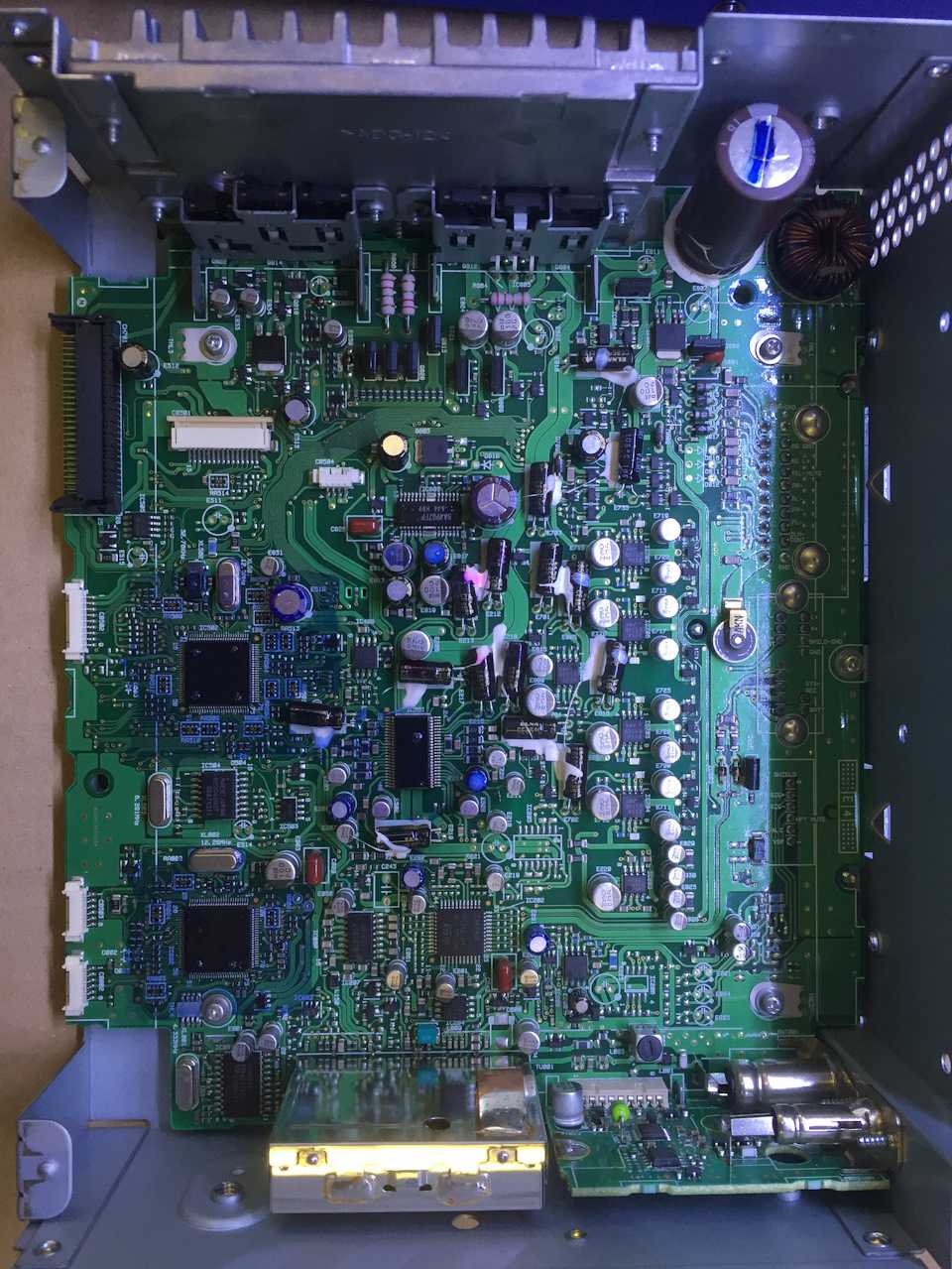

Внешний вид платы

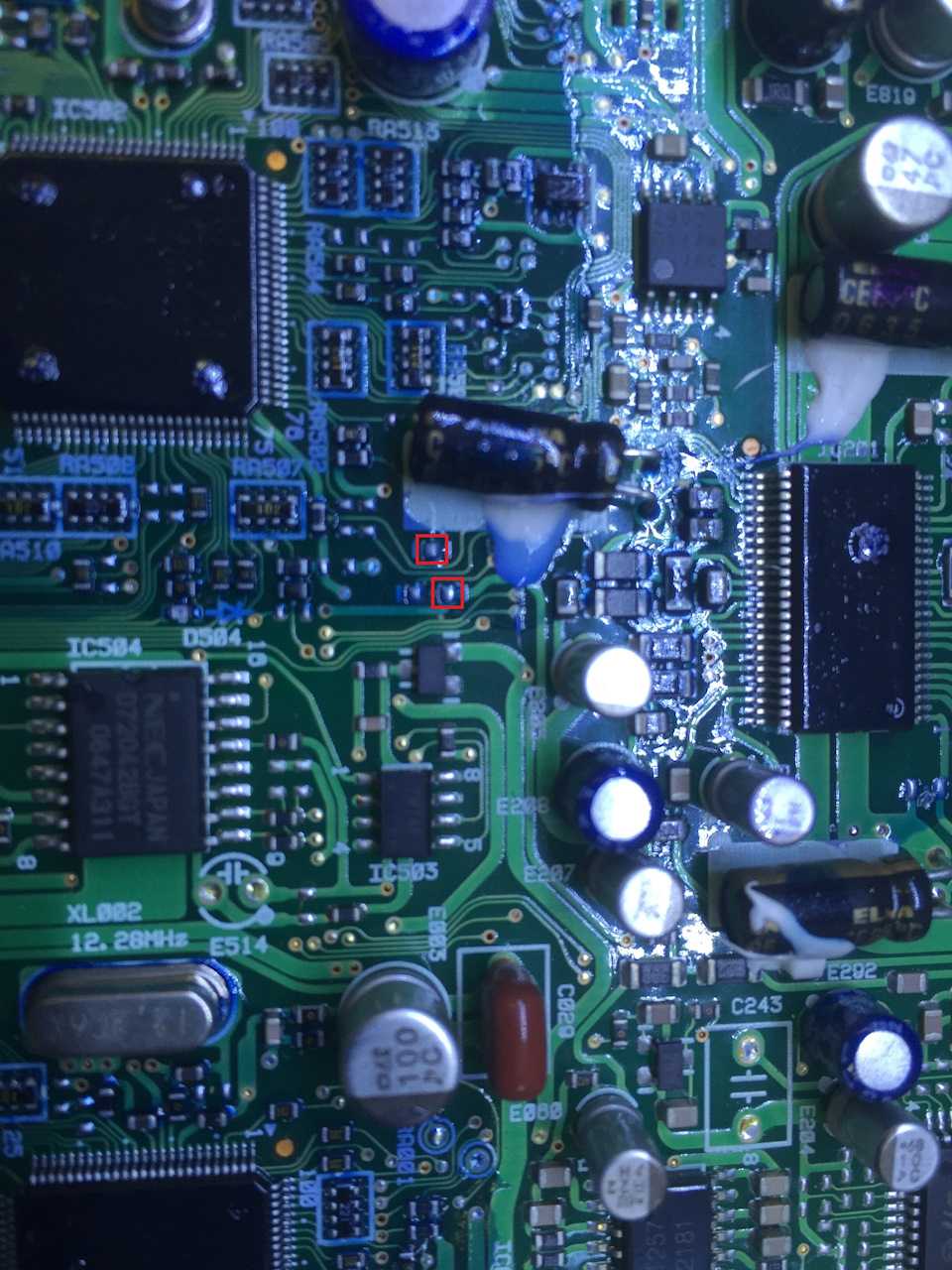

Необходимо найти места контактов, обозначенные на рисунке ниже

Для поиска лучше использовать лупу. Долее необходимо залудить места пайки и припаять предварительно приобретенный резистор номиналом 10 килоОм, как показано на фото ниже

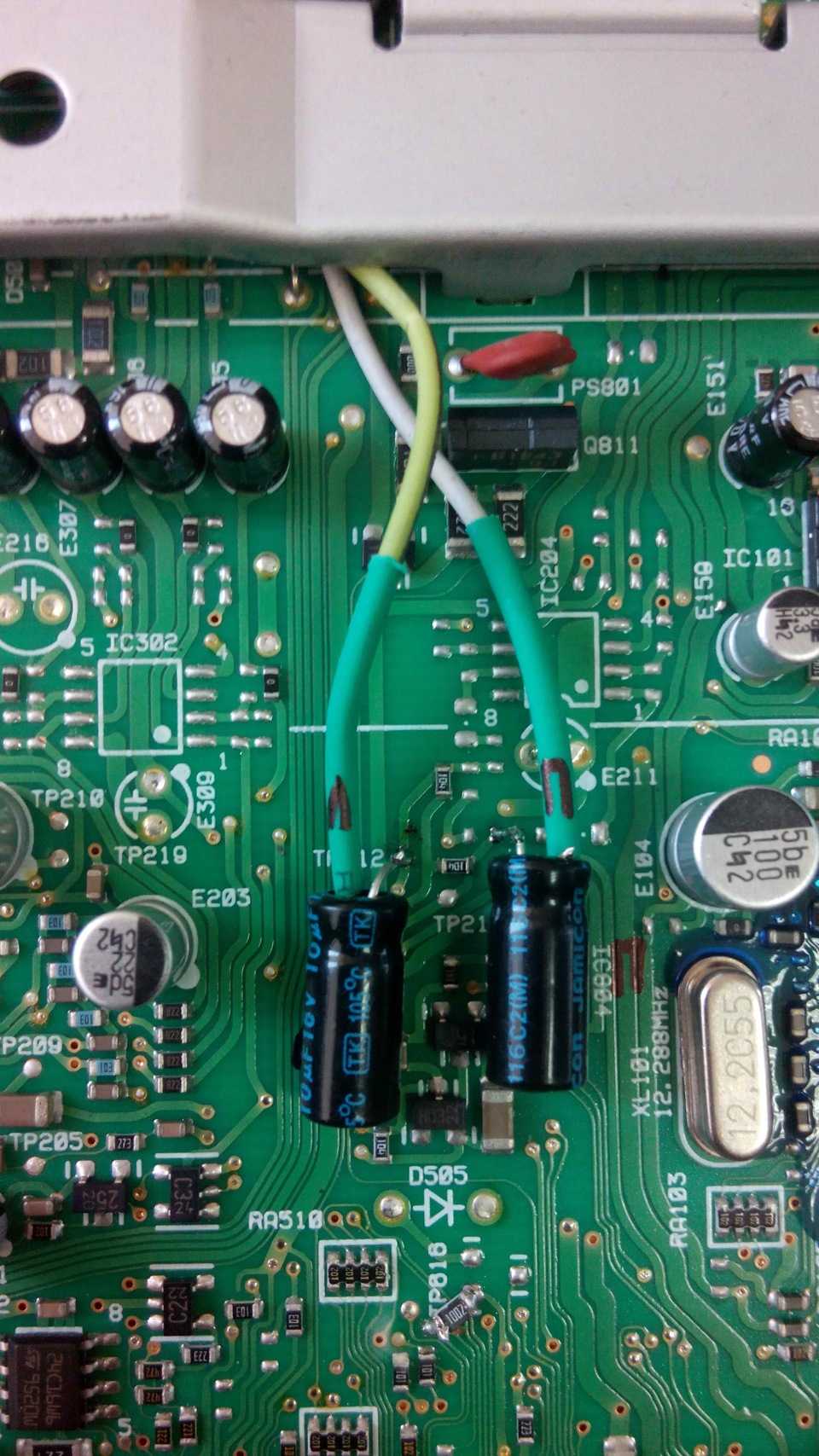

Затем найти места подключения электролитических конденсаторов для левого и правого каналов звука, как показано на следующем фото
