Испытание на работоспособность
Самый эффективный способ проверки – это диагностика с помощью диагностического оборудования, в простонародье – «автосканер». Это наиболее точный способ для выявления любых неисправностей автомобиля, и здесь есть 2 варианта – ехать на сервис либо приобрести сканер для личных нужд. На данный момент второй вариант будет наиболее предпочтительным, т.к. за короткий промежуток времени сэкономит вам много денег. На рынке очень большое количество диагностических приборов на любой вкус и цвет.
Если ваш бюджет ограничен либо вы просто не хотите тратить больших сумм на приобретение устройства, то можем порекомендовать вам адаптер Корейского производителя Scan Tool Pro Black Edition.
Адаптер совместим с 99% авто, начиная с 1993 года выпуска, подключается по Bluetooth либо Wi-Fi к любому устройству на Android и iOS и Windows. Примечательным является тот момент, что, несмотря на свою невысокую стоимость в районе 2 – 2,5 тыс.руб. устройство видит не только двигатель, как большинство бюджетных адаптеров, но и другие узлы, и агрегаты автомобиля. Так же показывает работу всех имеющихся датчиков в вашем авто в режиме реального времени.
Если подобных устройств у вас нет, а ближайший сервис очень далеко, то есть и другой способ проверки, в домашних условиях.

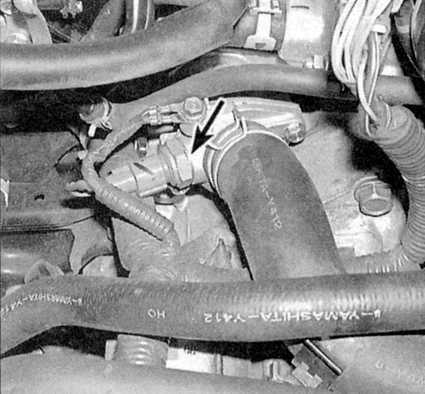

Чтобы проверить термический датчик, его придется снять с автомобиля. Для этого выполните такие действия:
- Дайте двигателю остыть до 40—50 °С, чтобы при работе не обжечь руки. Частично или полностью слейте антифриз из системы охлаждения.
- Отключите аккумуляторную батарею от бортовой электросети, сняв «минусовый» провод.
- Отсоедините от термоэлемента колодку с проводами.
- Выкрутите деталь, пользуясь ключом подходящего размера.
Если прибор установлен в верхней точке системы, то опорожнять ее целиком необязательно, достаточно спустить в емкость третью часть жидкости. Сливать весь антифриз нужно в том случае, когда термоэлемент стоит в нижней части радиатора.
Для проведения испытаний вам понадобится:
- мультиметр или другой прибор, способный мерить сопротивление цепи;
- небольшая емкость для воды (можно обычный стакан);
- термометр со шкалой до 100 °С.
Термометр необходим, если вы хотите провести точные замеры сопротивления, сверяясь с эталонной таблицей для вашего автомобиля. Когда таблицы нет, то исправность детали проверяется без термометра по ее принципу работы: чем горячее вода в стакане, тем меньше должно быть сопротивление на контактах.
Если мультиметр показал определенное сопротивление, то погрузите термоэлемент в стакан с холодной водой и зафиксируйте показания. Затем доливайте горячую воду и следите за изменением сопротивления, оно должно уменьшаться. При отсутствии каких-либо изменений покупайте и устанавливайте новый температурный датчик.
Если испытания прошли успешно и приборчик меняет сопротивление при нагреве воды, то стоит проверить соединительные провода и почистить контакты. Подобные мелочи часто бывают причиной крупных неисправностей.
Признаки неисправности клапана холостого хода
— неустойчивые обороты двигателя на холостом ходу; — самопроизвольное повышение или снижение оборотов двигателя; — двигатель глохнет при выключении передачи или холостом ходу; — отсутствие повышенных оборотов при запуске холодного двигателя; — снижение оборотов холостого хода двигателя при включении нагрузки (фары, печка и т.д).
К лапан холостого хода в таком состоянии нормально функционировать не сможет.
Ошибка check выскакивает не всегда.
Лучшей профилактикой считается периодическая чистка клапана холостого хода со снятием, обычно это делают осенью и весной. Расположен клапан возле дроссельной заслонки.
Проверьте, появились ли на экране коды DTC

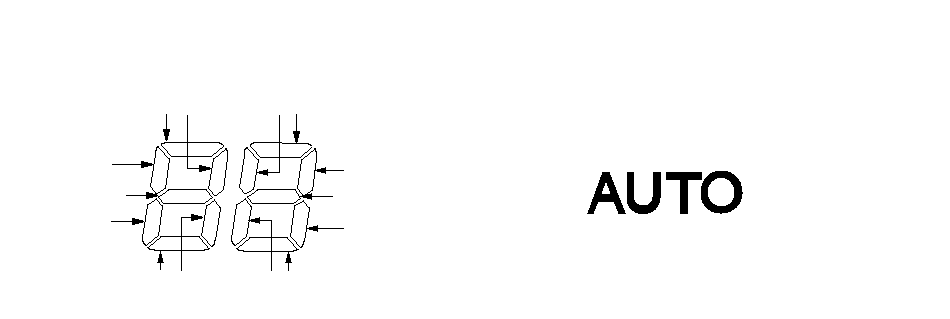

На дисплее температуры обозначится один или несколько кодов неисправностей (DTCs). Если сегменты индикатора A, C, E, G, J, M и AUTO загорятся одновременно, это может означать обрыв основного провода «массы». Если не выявлен ни один код неисправности, индикатор останется пустым.
ИНДИКАТОР AUTO (АВТО)NMИНДИКАТОР ТЕМПЕРАТУРЫEGCDHPKLFBAJ
| DTC код неисправности (Сегмент индикатора температуры и AUTO индикатор) | Обнаружение |
|---|---|
| A | Разрыв в цепи датчика температуры в салоне автомобиля |
| B | Короткое замыкание в цепи датчика температуры в салоне автомобиля |
| C | Разрыв в цепи датчика температуры наружного воздуха |
| D | Короткое замыкание в цепи датчика температуры наружного воздуха |
| E | Разрыв в цепи датчика солнечного света |
| F | Короткое замыкание в цепи датчика солнечного света |
| G | Разрыв в цепи датчика температуры испарителя |
| H | Короткое замыкание в цепи датчика температуры испарителя |
| J | Разрыв в цепи электродпривода управления смесителем воздуха |
| К | Короткое замыкание в цепи электропривода управления смесителем воздуха |
| L | Неисправность в тягах, заслонках или в электродвигателе смесителя воздуха |
| М | Разрыв или короткое замыкание в цепи электропривода управления режимами подачи воздуха |
| N | Неисправность в тягах, заслонках или в электроприводе управления режимами подачи воздуха |
| P | Неисправность в цепи электропривода вентилятора салона |
| А и AUTO | Разрыв в цепи электропривода управления рециркуляцией. |
| В и AUTO | Неисправность в тягах, заслонках или в электроприводе управления режимами подачи воздуха |
| С и AUTO | Внутренняя неисправность блока климат-контроля |
| D и AUTO | Отсутствует связь блока климат-контроля с блоком управления датчиками (сигнал от датчиков ILLUMI) |
| Е и AUTO | Короткое замыкание в цепи электродвигателя управления рециркуляцией. |
| F и AUTO | Отсутствует связь блока климат-контроля с блоком управления датчиками (сигнал от датчиков ECT) |
| J и AUTO | Отсутствует связь блока климат-контроля с блоком управления датчиками (сигнал от датчиков VSP) |
| К и AUTO | Неисправаность мультиплексной линии связи |
| L и AUTO | Отсутствует связь блока климат-контроля с блоком управления датчиками (сигнал от датчиков NE) |

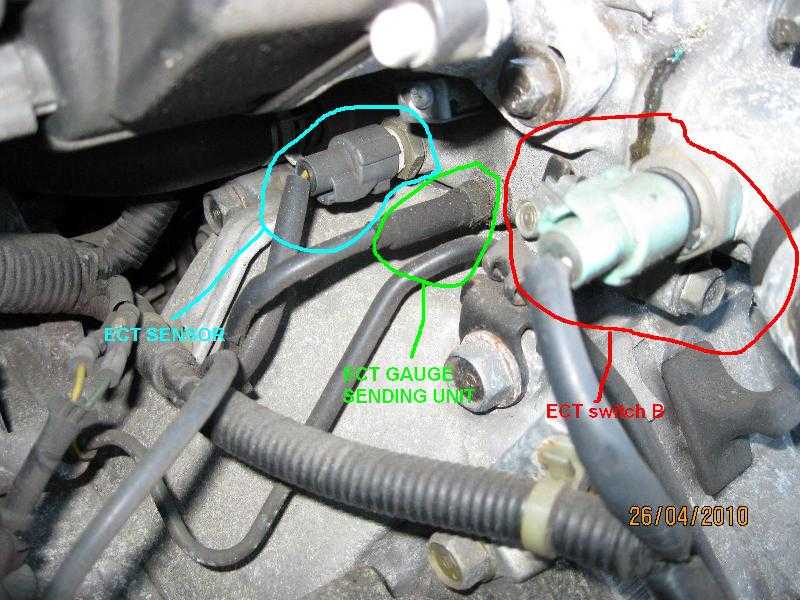

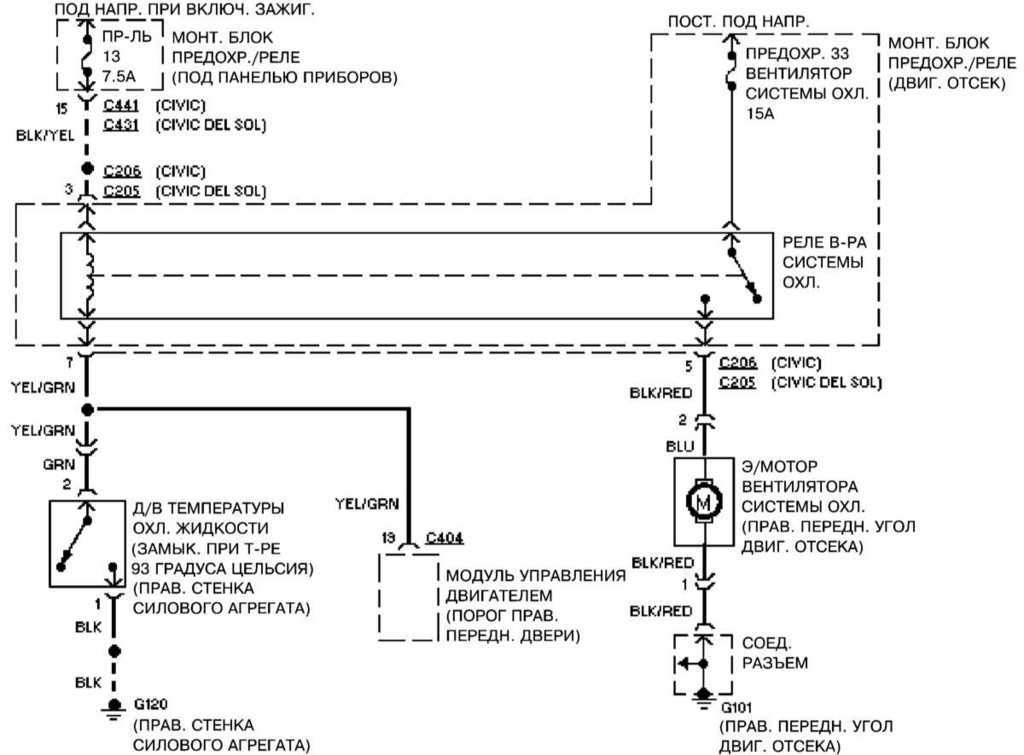

Проверка исправности ДТОЖ
Датчик температуры антифриза проверяется двумя основными способами: не снимая с автомобиля либо демонтируя с его посадочного места. Второй метод также разделен на два варианта диагностирования: с применением термометра и без него.
Если датчик не прикипел к резьбе, то его довольно просто снять рожковым ключом подходящим по размеру
Важно перед откручиванием отсоединить разъем контактов. Следующим шагом нужно проверить приходит ли питание от ЭБУ на датчик
Сделать это довольно просто имея универсальный тестер (мультиметр):
- отсоедините разъем от датчика;
- переведите режим измерения мультиметра на «20 В постоянное напряжение»;
- присоедините щупы к контактам клемм приходящим от ЭБУ.
Если мультиметра у вас под рукой нет исправность ЭБУ и проводки до него можно проверить просто сняв разъем с датчик температуры охлаждающей жидкости во время работы двигателя, автоматически включится вентилятор радиатора. Это произойдет потому что блок управления увидит разрыв цепи и перейдет в аварийный режим. Если этого не произошло то либо неисправен ЭБУ либо вентилятор охлаждения.
Проверка не снимая с автомобиля
Самый удобный способ, ведь не нужно проводить демонтаж с последующим монтажом. Проверка выполняется при помощи тестера, путем замера показаний на контактах датчика.
Чтобы обеспечить доступ к контактам, потребуется отсоединить клеммник от датчика. При выполнении работ на горячем двигателе будьте осторожны, ведь можно не только обжечься самому, но и оплавить корпус или щупы мультиметра.
Затем тестер переводится в положение измерения сопротивления и присоединяется к выходным контактам датчика. Стоит заметить, что у холодного двигателя значение показаний будет высоким, у горячего – значительно ниже.
Для общего понимания какие значения выдает датчик при разных температурах, как пример, ниже приведены данные для ВАЗ-2110. Показания других легковых машин сильно отличаться не будут.
Показания датчика в зависимости от изменения температуры
| Температура жидкости, °С | Сопротивление проводника, Ом | Температура жидкости, °С | Сопротивление проводника, Ом |
| 5 | 7 280 | 45 | 1 188 |
| 10 | 5 670 | 50 | 973 |
| 15 | 4 450 | 60 | 667 |
| 20 | 3 520 | 70 | 467 |
| 25 | 2 796 | 80 | 332 |
| 30 | 2 238 | 90 | 241 |
| 40 | 1 459 | 100 | 177 |
Стоит отметить, что датчик ломается крайне редко, чаще встречаются ситуации, когда он выдает неверную информацию. Поэтому следует сравнить показания температуры на приборной панели с данными полученными от датчик температуры охлаждающей жидкости в соответствии с таблицей. Если данные отличаются тогда есть смысл снимать датчик и проводить его дальнейшую диагностику.
Проверка ДТОЖ с термометром
Для такой диагностики, необходимо снять датчик с его посадочного места. Как упоминалось выше, сделать это можно при помощи соответствующего гаечного ключа. Заодно можно почистить сам датчик, с резьбы на патрубке удалить налет и смазать ее, осмотреть контакты на наличие окислений и при необходимости удалить.
Затем набрать воду в электрочайник или в другую емкость, но в таком случае придется воспользоваться кипятильником. Помимо этого для измерения нужно взять мультиметр и перевести его переключатель в положение измерения сопротивления проводника.
Головка датчика опускается в воду, а к его контактам присоединяются щупы тестера. Также в емкость с датчиком помещается и термометр, для удобства измерений желательно электронный, но можно и ртутный.
Затем постепенно повышая температуру жидкости сравнивать показания датчика и электронного термометра в соответствии с таблицей. Для большей точности фиксировать показания лучше через каждые 5 градусов. В итоге Вы получите данные которые можно занести в таблицу. Их впоследствии можно сравнить с информацией предоставленной в технической документации к конкретной модели авто. На крайний случай можно сравнить с таблицей приведенной выше.
При проведении проверки допускаются небольшие отклонения от значений. Небольшие погрешности могут зависеть от разных условий и от самого датчика. Часто даже у датчиков температуры охлаждающей жидкости одной модели есть незначительные различия в показаниях при одинаковых условиях измерения.
Проверка без термометра
Такой метод не сильно отличается от предыдущего, только здесь не применяется термометр и показания снимаются одни раз.
Для проверки датчика его следует погрузить в емкость с водой и довести ее до кипения. Затем присоединить к выходным контактам щупы мультиметра и посмотреть, что он покажет.
Если ДТОЖ полностью исправен, то его сопротивление должно быть 177 Ом. Однако следует учитывать погрешности. К тому же щупы мультиметра тоже имеют свое сопротивление, да и температура воды может быть чуть ниже 100 градусов, а соответственно и сопротивление будет чуть больше.
Чиним кондиционер своими руками
Ремонт автомобильных кондиционеров может быть осуществлен в домашних условиях. Для ремонта оборудования вам потребуется стандартный слесарный инструмент. Но подбор инструмента также должен осуществляться с учетом поломки.
Ремонт компрессора
Ремонт автокондиционеров не особо простая задача, но в принципе, выполнить ее можно и самостоятельно, даже если речь идет о компрессорном устройстве. Выход из строя этого узла может быть обусловлен утечкой рабочей жидкости, так что прежде чем демонтировать компрессор, убедитесь в том, что в системе нет утечек.
Чтобы сделать это, выполните следующие действия:
- Внимательно осмотрите корпус компрессора. На нем могут быть трещины и другие следы повреждений, которые могут привести к неполадкам.
- Проверьте все патрубки системы. На практике магистрали могут перетираться между собой, в частности, речь идет о магистралях для обдува задних кресел, поскольку они проходят под днищем и могут быт повреждены.
- Причина неполадок может заключаться и в износе резиновых прокладок, установленных в местах соединений компонентов системы, а также электронасоса. Диагностике насоса также нужно уделить время.
- Проверьте прокладку компрессорного узла. Причина выхода из строя этого агрегата также может крыться в неполадках в работе электроники или засоренном конденсаторе. В большинстве случаев компрессорный узел не подлежит ремонту, его обычно меняют. Более точно определить причину поломки компрессора позволит только полная проверка системы с помощью диагностического оборудования (автор видео канал Ремонт автомобильных кондиционеров).
Устранение утечки фреона
Ремонт системы кондиционирования может заключается в устранении утечки расходного материала. Хладагент обычно уходит через места соединений патрубков, а также через поврежденные магистрали, такая проблема встречается чаще всего. Для обнаружения места утечки вам не потребуется инструмент нужно внимательно осмотреть все магистрали на предмет повреждения, также можно воспользоваться специальным газоанализатором. Это устройство при правильном использовании позволит наиболее точно выявить место протечки.
Как вариант, для обнаружения утечки можно залить в кондер фреон с ультрафиолетовым красителем. На таком хладагенте нужно проездить около дня, после чего открыть капот и включить ультрафиолетовую лампу. Процедура лучше осуществлять в темноте, это позволит наиболее точно определить поврежденное место. Вышедшие из строя уплотнители подлежат замене (автор видео канал Cheviplus LIVE).

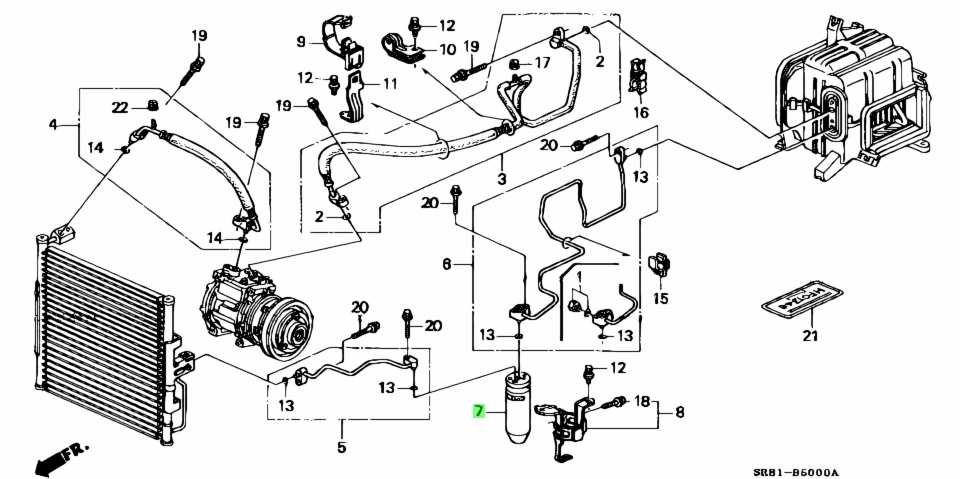

Ремонт труб и шлангов
Как сказано выше, все поврежденные шланги меняются после диагностики. Если речь идет об алюминиевых магистралях, то на них также могут появиться повреждения. Для их ликвидации из инструмента вам потребуется паяльник. Если повреждения незначительные, то их можно запаять с помощью специального состава, при этом площадь повреждения должна быть не более 3 мм.
В том случае, если повреждения более серьезные, то единственным вариантом, кроме замены магистралей, будет их сварка. Для выполнения ремонта потребуется труборез и специальный гибочный станок для труб, ну и, разумеется, сварочный аппарат. Поскольку такой аппарат есть далеко не у каждого, лучше доверить процедуру сварки специалисту.
Устранение неполадок радиатора
Как сказано выше, радиаторный узел больше остальных подвержен воздействию пыли, грязи, влаги, камней и т.д. В ходе эксплуатации этот узел изнашивается, на его корпусе могут возникать коррозийные процессы, также неисправность может заключаться в разгерметизации. Неисправность радиатора может привести к неработоспособности кондера в целом. Как показывает практика, наиболее оптимальным вариантом будет приобретение и установка нового радиаторного узла и удаление старого устройства. Сваркой проблему в большинстве случаев решить не выйдет (автор видео канал Радавто).

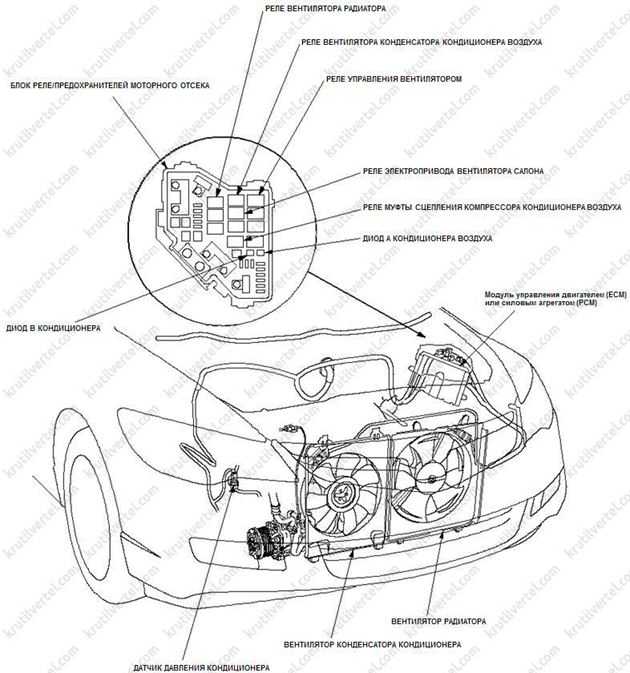

Устройство и принцип работы датчика G65
Что же представляет из себя это нехитрое устройство? Познакомимся с ним поближе.
Как в любом другом датчике подобного рода, в G65 реализован принцип преобразования механической энергии в электрический сигнал. В конструкции этого микромеханического устройства предусмотрена мембрана. Она является одним из ключевых рабочих элементов датчика.
Степень прогиба мембраны, в зависимости от оказываемого на неё давления, учитывается при формировании выходного импульса, посылаемого в центральный блок управления. Блок управления считывает и анализирует входящий импульс в соответствии с заложенными характеристиками, и вносит изменения в работу узлов системы, посредством электрического сигнала. К представленным узлам системы, в данном случае можно отнести электромуфту кондиционера и электровентилятор.
Стоит также отметить, что в современных ДВД зачастую вместо мембраны используют кристалл кремния. Кремний, в силу своих электрохимических свойств, имеет одну интересную особенность: под действием давления, этот минерал способен изменять электрическое сопротивление. Действуя по принципу реостата, этот кристалл встроенный в плату датчика, позволяет посылать необходимый сигнал в регистрирующее устройство блока управления.
Рассмотрим ситуацию, когда срабатывает ДВД, при условии, что все узлы представленной системы исправны и работают в штатном режиме.
Как уже уточнялось выше, данный датчик располагается в контуре высокого давления системы. Если приводить аналогию с любой замкнутой системой подобного рода, можно сказать, что он монтируется на «подаче» хладагента. Последний нагнетается в контур высокого давления и, проходя через узкую магистраль, постепенно сжимается. Давление фреона растёт.
В данном случае начинают проявлять себя законы термодинамики. Вследствие высокой плотности хладагента, его температура начинает расти. Чтобы избавиться от этого явления, устанавливается конденсор, внешне схожий с радиатором охлаждения. Он, при определённых режимах работы системы, принудительно обдувается электровентилятором.
Итак, когда кондиционер выключен, давление хладагента в обоих контурах системы выровнено и составляет порядка 6-7 атмосфер. Как только включается кондиционер, в работу вступает компрессор. Нагнетая фреон в контур высокого давления, его значение доходит до рабочих 10-12 бар. Это показатель планомерно растет, и избыточное давление начинает воздействовать на пружину мембраны ДВД, замыкая управляющие контакты датчика.
Импульс от датчика поступает в блок управления, который посылает сигнал к вентилятору охлаждения конденсора и электромуфте привода компрессора. Таким образом, компрессор выводится из зацепления с двигателем, прекращая нагнетать хладагент в контур высокого давления, и перестаёт работать вентилятор. Наличие датчика высокого давления позволяет поддерживать рабочие параметры газа и стабилизировать работу всей замкнутой системы в целом.

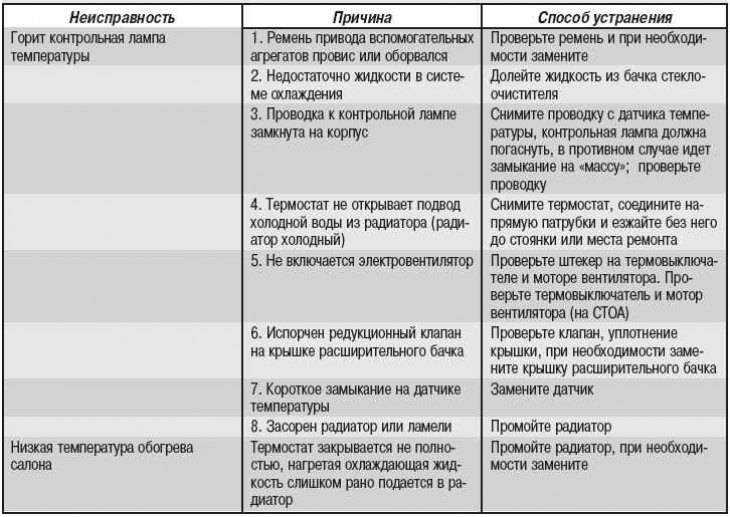

Как выявить неисправность?
Для выявления неисправностей своими руками не нужен инструмент, следует диагностировать систему, когда она работает: визуально осмотреть задний и передний контуры, прислушаться к производимым шумам и запахам, проверить, капает ли вода. Если есть посторонние звуки и неприятные запахи, капает вода — все это говорит о каких-то неполадках.
Ниже приведены виды неисправностей и причины их возникновения:
- Часто встречаемой неисправностью является утечка фреона. Если пропала герметичность системы, то дозаправку хладагента придется делать чаще. При недостатке фреона падает мощность кондиционера.
- Радиатор постоянно подвержен воздействию грязи и солей, что приводит к коррозийным процессам и разгерметизации кондиционера, начинает капать вода.
- Может засориться испаритель. В этом случае при включении кондиционера в салоне машины будет появляться неприятный запах, а на коврик будет капать вода.
- Если при работе двигателя на холостом ходу кондиционер не холодит воздух, а при движении автомобиля кондиционер работает исправно, то возможны проблемы из-за слишком высокого давления в системе. Причины этого: засорение конденсора, не , неисправный датчик включения вентилятора.
- При некачественной работе ТРВ и осушителя может отключиться система охлаждения. Выявить эту проблему можно путем диагностики переднего и заднего контура, по которым движется фреон. Попадающая грязь может засорить ТРВ.
- При неисправности компрессора появляется шум, когда работает система. Если при визуальном осмотре корпуса обнаружены масляные пятна, то причина в заклинивании компрессора. Причиной неисправности может быть длительная эксплуатация системы в разгерметизированном виде, например, со снятым радиатором или без трубки кондиционера (автор видео -«Ремонт Рено» рассказывает о причинах плохой работы кондиционера на Рено Логан).
Подведение итогов
Если автомобиль эксплуатировался какое-то время со снятым компрессором или неисправным концессионером, а также после проведенного ремонта своими руками, прежде чем заправить систему кондиционирования, ей нужно сделать профилактику промывкой. Во время промывки из системы будет удалена грязь, влага, различные загрязнения, отработанное масло, которые мешают качественной работе кондиционера.
Заправка фреоном кондиционера
Промывка оборудования необходима и при зацикливании компрессора, так как в этом случае может попасть металлическая стружка, другие загрязнения. Промывка своими руками требует много времени и сил, так как приходится промывать каждую деталь отдельно. Для промывки своими руками понадобится инструмент для разборки и сборки оборудования и специальные средства, с помощью которых легко удаляются все загрязнения.
Ремонт автокондиционеров лучше выполнять на станции технического обслуживания, так как в системе кондиционирования задействовано высокое давление. После ремонтных работ потребуется промывка и дозаправка системы фреоном и маслом, при этом нужно точно знать количество заливаемой жидкости. СТО имеет все необходимое оборудование, инструмент для ремонта, промывки и заправки кондиционера.
Каждый автовладелец должен следить за состоянием своего автомобиля и ради профилактики делать регулярно диагностику и техническое обслуживание всего оборудования авто.
