Лампы задних фонарей

К лампам заднего фонаря можно получить доступ из внутренней части багажника, они будут располагаться в узле держателя.

Кузов седан и хетчбек

  1. Извлеките узел держателя ламп заднего фонаря. Для этого переместите стопор крепления, располагающийся на окончании панели узла.
  2. На панели узла держателя, с каждой стороны располагаются по четыре лампы:
  • Лампа для сигнала торможения.
  • Лампа движения задним ходом.
  • Лампа габарита и задней противотуманки.
  • Лампа указателя поворота сзади.
  1. Слегка нажмите на ту лампу, которая подлежит замене.
  2. Установите в патрон узла держателя новую лампу, поверните ее, закрепив в гнезде.
  3. Нажмите на узел держателя до того момента, пока не сработает блокировка стопорного крепления.

Кузов универсал

  1. Откройте багажник, воспользуйтесь отверткой для поворота стопорного крепления и снимите защитный кожух фонаря заднего.
  2. Отодвиньте пластины, которыми закреплен узел держателя и извлеките его. На панели узла держателя, с каждой стороны располагаются по пять ламп:
  • Лампа для сигнала торможения.
  • Лампа движения задним ходом.
  • Лампа габарита.
  • Лампа задней противотуманки.
  • Лампа указателя поворота сзади.
  1. Слегка нажмите на ту лампу, которая подлежит замене, повертите и извлеките ее из посадочного места.
  2. Установите в патрон узла держателя новую лампу, поверните ее, закрепив в гнезде.
  3. Закрепите узел держателя до того момента срабатывания блокировки стопорного крепления.

Электрика

  • Как снять аккумулятор Хонда Civic
  • Поменять батарейку в брелке Honda Сивик
  • Поменять батарейку в ключе Хонда Civic своими руками
  • Как заменить батарейку в пульте Honda Civic
  • Как заменить блок предохранителей Honda Civic
  • Поменять втягивающее реле Хонда Civic
  • Заменить габаритную лампу Honda Civic своими руками
  • Ремонт заднего фонаря Honda Цивик
  • Снятие задней фары Honda Civic своими руками
  • Ремонт замка зажигания Хонда Цивик своими руками
  • Поменять катушку зажигания Хонда Цивик своими руками
  • Снять кнопку стеклоподъемника Хонда Сивик своими руками
  • Замена лампы ближнего света Хонда Цивик
  • Как заменить лампу в бардачке Хонда Civic
  • Заменить лампу в габаритах Хонда Цивик своими руками
  • Заменить лампу в дальний свет Honda Civic своими руками
  • Заменить лампу в задний ход Honda Civic
  • Поменять лампу в поворотниках Honda Цивик
  • Поменять лампу в приборной панели Хонда Цивик
  • Заменить лампу в противотуманный фарах Honda Цивик
  • Установка ламп в ПТФ Honda Цивик своими руками
  • Как заменить лампу в фарах Honda Civic
  • Замена лампы освещения салона Хонда Цивик
  • Ремонт лампы стоп сигнала Хонда Сивик
  • Замена лампы задних фонарей Honda Цивик
  • Снятие левой фары Хонда Civic
  • Снять моторчик стеклоподъемника Хонда Цивик
  • Снять переднюю фару Honda Цивик
  • Снятие правой фары Хонда Сивик своими руками
  • Поменять предохранители Хонда Civic
  • Замена предохранителя прикуривателя Хонда Сивик
  • Заменить противотуманные лампы Honda Цивик
  • Поменять реле поворотов Honda Civic
  • Заменить реле стартера Хонда Сивик своими руками
  • Установка реле стеклоочистителя Хонда Цивик
  • Заменить свечи зажигания Хонда Цивик
  • Установка щеток генератора Хонда Цивик своими руками
  • Электросхема акпп Honda Цивик
  • Схема акустической системы Хонда Civic
  • Схема бензонасоса Хонда Civic
  • Схема блока предохранителей Honda Цивик своими руками
  • Электросхема блока управления двигателем Honda Сивик
  • Схема вентилятора охлаждения Honda Сивик
  • Электросхема включения бензонасоса Хонда Цивик
  • Электросхема включения вентилятора охлаждения Хонда Civic
  • Схема включения кондиционера Honda Сивик
  • Схема включения переднего моста Хонда Цивик своими руками
  • Схема включения стартера Хонда Цивик
  • Электросхема включения фар Хонда Civic
  • Схема генератора Honda Civic своими руками
  • Схема датчика давления масла Honda Civic
  • Электросхема датчика кислорода Хонда Civic своими руками
  • Схема датчика охлаждающей жидкости Honda Civic
  • Электросхема датчика скорости Хонда Civic
  • Электросхема датчика температуры Honda Цивик своими руками
  • Электросхема датчика уровня топлива Honda Цивик своими руками
  • Электросхема двигателя Хонда Цивик своими руками
  • Схема дворников Хонда Civic
  • Схема зажигания Хонда Civic
  • Электросхема замка зажигания Honda Сивик
  • Электросхема звукового сигнала Honda Civic своими руками
  • Схема инжектора Хонда Сивик
  • Электросхема карбюратора Honda Сивик
  • Электросхема корректора фар Хонда Сивик
  • Схема освещения салона Хонда Сивик
  • Схема отопителя Honda Civic
  • Схема охлаждения двигателя Honda Сивик своими руками
  • Схема панели приборов Хонда Civic своими руками
  • Схема передних фар Honda Civic
  • Электросхема печки Honda Civic
  • Электросхема приборной панели Honda Сивик
  • Электросхема проводки Honda Сивик
  • Схема противотуманных фар Honda Civic
  • Схема реле бензонасоса Honda Сивик
  • Схема реле давления Хонда Цивик своими руками
  • Электросхема реле поворотов Хонда Сивик
  • Электросхема реле регулятора Хонда Сивик
  • Схема реле стартера Хонда Civic
  • Схема системы впрыска Хонда Сивик
  • Электросхема системы зажигания Honda Цивик
  • Электросхема системы кондиционирования Хонда Цивик
  • Электросхема системы охлаждения Honda Civic своими руками
  • Электросхема системы управления двигателем Хонда Цивик
  • Схема стартера Honda Цивик
  • Электросхема стеклоочистителя Honda Civic своими руками
  • Электросхема стеклоподъемников Хонда Civic
  • Электросхема стоп сигналов Honda Сивик
  • Электросхема топливного насоса Honda Цивик
  • Электросхема топливной системы Хонда Сивик своими руками
  • Схема тормозной системы Хонда Сивик
  • Электросхема центрального замка Хонда Сивик своими руками
  • Схема щитка приборов Хонда Цивик
  • Электросхема эбу Хонда Civic

Замена лампы верхнего стоп-сигнала

Замена лампы верхнего стоп-сигнала

  • Откройте багажник. Поверните патрон перегоревшей пампы на четверть оборота против часовой стрелки и выньте патрон вместе с лампой.
  • Выньте перегоревшую лампу из патрона. Поворачивать лампу не нужно. Вставьте новую лампу в патрон до упора.
  • Вставьте патрон с лампой в корпус и надежно зафиксируйте его, повернув по часовой стрелке.
  • Проверьте исправную работу новой лампы.

Замена лампы бокового повторителя указателя поворота (в крыле, для некоторых вариантов исполнения автомобиля)

Замена лампы бокового повторителя указателя поворота

  • Нажмите на переднюю часть корпуса повторителя указателя поворота и сдвиньте его назад. Корпус в сборе с рассеивателем. патроном и лампой при этом выдвинется из гнезда кузова и его можно будет снять.
  • Поверните патрон перегоревшей лампы на четверть оборота против часовой стрелки и выньте из корпуса патрон вместе с лампой.
  • Выньте перегоревшую лампу из патрона. Поворачивать лампу не нужно. Вставьте новую лампу в патрон до упора.
  • Вставьте патрон с лампой в корпус и надежно зафиксируйте его. повернув по часовой стрелке.
  • Проверьте исправную работу новой лампы.
  • Вставьте корпус в гнездо кузова так. чтобы задняя часть корпуса была бы вставлена в гнездо глубже, чем его передняя часть. Нажмите на переднюю часть корпуса. Фонарь должен встать на место со щелчком.

Замена лампы передней противотуманной фары (для некоторых вариантов исполнения автомобиля)

В передних протиеотуманных фарах установлены галогенные лампы, требующие осторожного обращения. Заменяя перегоревшую лампу, держите новую лампу только за ее пластмассовый цоколь и не трогайте стеклянную колбу пальцами

Оберегайте стеклянную колбу лампы от контакта с твердыми предметами. Если на колбе лампы оказались жировые следы пальцев, протрите ее чистой тканью, смоченной в спирте.

| ВНИМАНИЕ|

При работе галогенные лампы сильно нагреваются. Поэтому наличие на колбе следов масла или загрязнений может быстро вывести лампу из строя. Царапины на стеклянной колбе являются концентраторами напряжений и также могут стать причиной разрушения колбы при нагреве лампы.

Боковая крышка

Снимите боковую крышку с бампера, потянув ее на себя.

Снимите боковую крышку с бампера

  • Отверните гаечным ключом болт крепления корпуса фары.
  • Снимите с бампера противотуманную фару в сборе, вынув язычок из паза крепления.

Снимите с бампера противотуманную фару

  • Нажмите на язычок фиксатора и отсоедините штекер проводки от электроразьема пампы.
  • Снимите лампу, повернув ее на четверть оборота против часовой стрелки.
  • Вставьте новую лампу. Поверните лампу на четверть оборота по часовой стрелке. Проследите, чтобы лампа надежно зафиксировалась.
  • Подсоедините электроразьем, продвинув его до упора.
  • Включите противотуманные фары и убедитесь, что новая лампа исправна.
  • Установите фару в сборе на прежнее место в бампер. Проследите, чтобы язычок был задвинут в паз кронштейна. Закрепите фару болтом, тщательно затянув его.
  • Установите на бампер боковую крышку.

Замена ламп для праворуких сивиков.

Со стороны пассажира лампы ближнего света.

1)      Поддиваем пистон отверткой и извлекаем его снимаем горловину бачка омывателя.


2)      Аккуратно надавив на кнопочку на разъеме вынимаем его из цоколя лампы.

3)      Поворачиваем лампу против часовой стрелки, после поворота лампу можно вытянуть на себя, если не удается можно ослабить вины короткой крестовой отверткой.

Хэчбек замена газоразрядных ламп.

1) Отсоедините разъем и снимите резиновый уплотнитель.

2)Отсоедините удерживающую пружину.

3) Выньте лампу из патрона и замените.

Замена ламп дальнего света фар.

1) Отверните болт фиксатора аккумуляторной батареи и сдвиньте ее:

2) Отсоедините разъем от лампы.

3) Поверните лампу дальнего света против часовой стрелки и потяните на себя. Вытащив замените.

Замена ламп противотуманных фар(седан).

1) В случае замены лампы противотуманных фар со стороны водителя, требуется повернуть руль до упора влево, чтобы открылась колесная арка. Если же заменяете лампу со стороны пассажира, то поверните руль до упора вправо.

2) Используя плоскую отвертку извлеките пистон.

3) Оттяните подкрылок.

4) Подобравшись к противотуманной фаре под подкрылком, отключите разъем:

5) Повернуть лампу против часовой стрелки и потянуть на себя.

Замена ламп указателей поворотов.

Если вы заменяете лампу со стороны водителя, то поверните руль до упора влево. Если вы заменяете лампу со стороны переднего пассажира, то поверните руль до упора вправо.

1)Используя плоскую отвертку извлеките пистон.

2) Оттяните подкрылок как показано на рисунках выше.

3) Поверните разъем вместе с лампой влево и потяните на себя.

4) Извлеките лампу из разъема и замените

Замена ламп передних габаритов, Седан.

1) (Со стороны водителя) Отверните болт фиксатора аккумуляторной батареи и сдвиньте ее.

2) Поверните разъем вместе с лампой влево и потяните на себя.

3) Извлеките лампу из разъема и замените.

Замена ламп повторителей указателей поворота, Седан.

1) Снимите повторитель указателя поворота, как показано на рисунке.

2) Поверните разъем вместе с лампой влево и потяните на себя.

3) Извлеките лампу из разъема и замените.

Замена лампы дополнительного стоп сигнала (седан, лампа под задним стеклом).

1) Открываем багажник.

2) Требуется повернуть разъем вместе с лампой расположенный под задней полкой, влево и потянуть на себя.

3) теперь извлекаем лампу из разъема и заменяем.

Замена лампы дополнительного стоп сигнала, хэчбек(пятидверная модель).

1) Откройте дверь багажника.

2) Снимите кожух дополнительного стоп-сигнала.

3) Снимите отражатель и замените лампу.

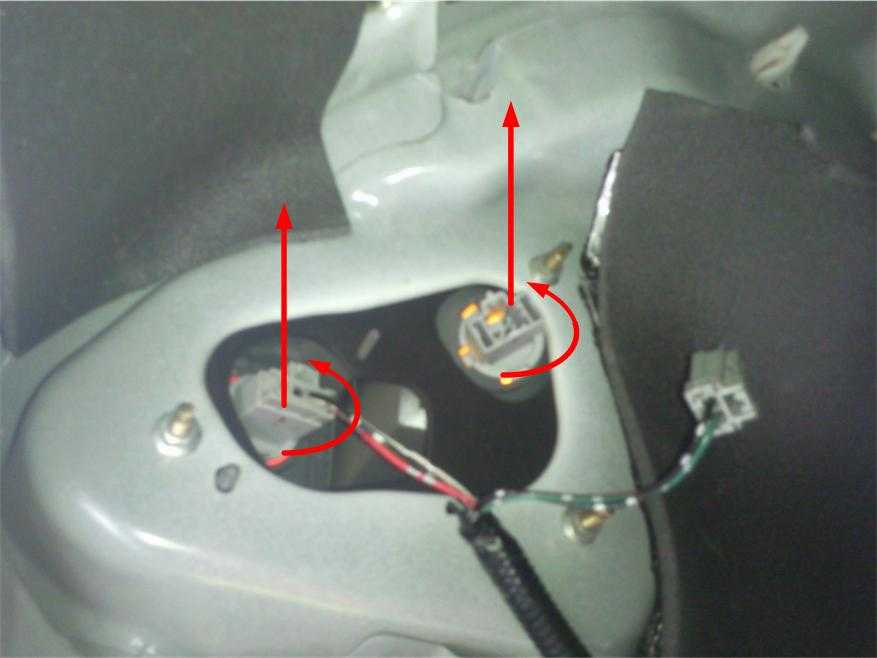

Замена ламп заднего комбинированного фонаря(седан).

1) Откройте крышку багажника.

2) Выверните винт-клипсу и откройте отделку багажника.

3) поворачиваем разъем вместе с лампой влево и вытаскиваем на себя:

Замена ламп заднего комбинированного фонаря(Хэчбек).

1) Откройте дверь

2) Снимите крышку.

3) Поверните разъем вместе с лампой влево и потяните на себя.

4) Извлеките лампу из разъема и замените.

Замена ламп в крышке багажника(Седан).

1) Открываем крышку багажника.

2) Поворачиваем разъем вместе с лампой влево и тянем на себя.

3) Извлекаем лампу из разъема и заменяем.

Замена ламп подсветки номерного знака(седан).

1) Открываем крышку багажника.

2) Нажмите на фиксаторы и выньте разъем вместе с лампой.

3) Извлеките лампу из разъема и замените.

Замена ламп подсветки номерного знака(Хэчбек — пятидверные модели).

1) Открываем дверь багажника.

2) Снимаем крышку.

3) Нажмите на фиксаторы и выньте разъем вместе с лампой.

4) Извлеките лампу из разъема и замените.

Замена ламп подсветки номерного знака(Хэчбек — трехдверные модели).

1) Переместите рассеиватель вправо и извлеките из двери багажника.

2) Отсоедините рассеиватель от разъема, извлеките лампу и замените.

1) С помощью плоской отвертки снимите рассеиватель.

2) Извлеките и замените лампу.

1) С помощью плоской отвертки снимите рассеиватель.

2) Извлеките и замените лампу.

1) С помощью плоской отвертки снимите рассеиватель.

2) Замените лампу
