Ремонт

Если в процессе диагностики выявлена неисправность электромотора, то перед тем как приступить к ремонту, его нужно демонтировать, для этого:

• Отодвинуть кресло водителя до упора назад или демонтировать.
• Убираем шумоизоляцию с подсветкой в районе педалей.
• Далее, нужно снять накладку, которая одним концом прикреплена к центральному тоннелю, а другим к обшивке в районе педали газа.
• Затем необходимо снять карданчик рулевой колонки (данную процедуру можно и не делать, но будет немного неудобно).
• Чуть выше салонного фильтра расположен наш мотор. Для его демонтажа нужно снять клеммы питания электродвигателя.
• Сниматься вентилятор должен только с отогнутой защёлкой, предварительно надо провернуть весь мотор по часовой стрелке.
• Затем достаём электродвигатель, минуя выступы и электропроводку. Выйти должен легко, особенно со снятым карданом рулевой рейки.
• Разбираем вентилятор и достаём электромотор. Сделать это можно, отвернув два винта от корпуса. Затем нужно чистить мотор и крыльчатку от грязи. Сделать это можно сжатым воздухом либо кисточкой.

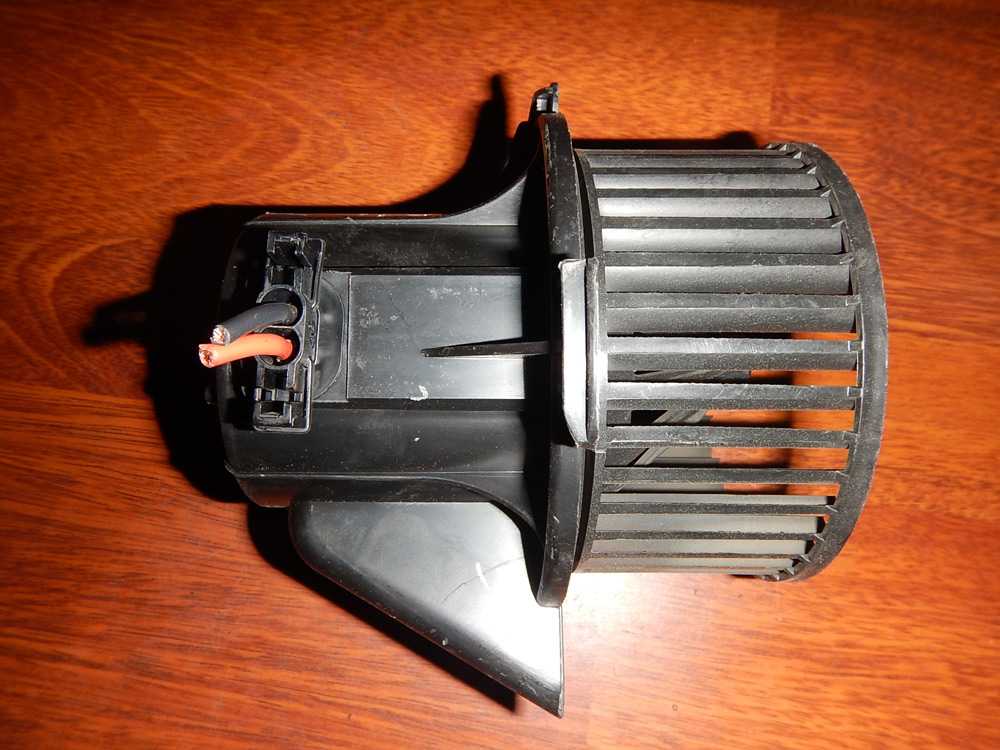

Достаем электромотор

Смазываем все трущиеся поверхности смазкой и пробуем прокрутить двигатель за крыльчатку. Большого усилия прилагать не стоит, чтобы не сломать пластмассовую крыльчатку.
После очистки и смазки проверяем электродвигатель, подав на него напряжение с аккумулятора.
Если мотор «ожил», то замена не потребуется, а если смазка не помогла, придётся менять на новый или аналогичный.
Ставим вентилятор на место, проверяем перед окончательной сборкой, и если всё исправно, собираем в обратной последовательности.
Также можно заменить салонный фильтр для очистки поступающего воздуха в салон.

Все выше приведённые советы помогут произвести ремонт печки своими руками. Сделать это совсем несложно и выполнить ремонт сможет даже неопытный автолюбитель.

Диагностика своими руками

Если предохранитель цел, для проверки работоспособности вентилятора необходимо добраться к его разъему питания. Электродвигатель печки может находиться либо в салоне под панелью приборов, либо в подкапотном пространстве со стороны салона за моторным щитом. Информацию о том, где находится вентилятор отопителя и как к нему добраться, вы можете найти в руководстве по эксплуатации и ремонту вашего автомобиля. Там же вы найдете схему включения вентилятора.

Изучив схему, определите, на каком из пинов разъема, подходящего к электродвигателю, должен приходить «+» после включения первой скорости вентилятора. Вставьте в этот пин один из контактов контрольки, второй контакт замкните на «массу», включите зажигание и поверните переключатель вентилятора печки в любое из положений. Если лампочка контрольки загорелась, значит, проблема в электродвигателе. Если питание на разъем так и не пришло, необходимо искать обрыв проводки в цепи, идущей к включателю отопителя.

Замена щеток

Для замены щеток необходимо снять лопастное колесо с корпуса электродвигателя (обычно держится на защелках). Если вы не смогли подобрать щетки по каталогу автозапчастей, отпаяйте старые щетки и подберите похожие по размеру. При необходимости медно-графитовые щетки можно подпилить надфилем. Для пайки щеток вам потребуется паяльник, канифоль и немного припоя. Перед сборкой электродвигателя очистите внутренности от продуктов износа предыдущих щеток.

Если вентилятор, до того как перестал включаться, издавал писк либо излишний шум при работе, рекомендуем смазать втулки литолом. Положите небольшую порцию смазки на торец втулки и нагрейте ее, чтобы она затекла внутрь. Если вентилятор работал бесшумно, то смазывать втулки не рекомендуется вовсе. Смазка будет задерживать пыль, что со временем превратит ее в абразивную пасту.

Рекомендуем посмотреть видео, в котором довольно подробно показан процесс поиска неисправности вентилятора печки и замены щеток.

Работает только последняя скорость либо отсутствует одна из скоростей

Неисправность в добавочном резисторе. Режим максимальной скорости вращения имеет, что называется, прямое подключение, поэтому можно сделать вывод об исправности цепи управления и самого электродвигателя. Схема с добавочным резистором применяется на большинстве автомобилей. Но также скорость вращения электродвигателя отопителя может регулироваться ШИМ-сигналом.

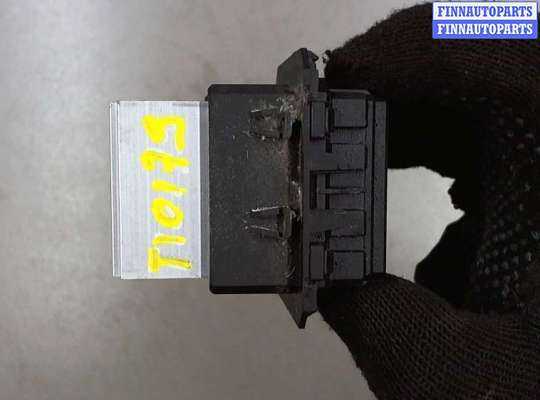

Проверка резистора

Проверить добавочный резистор можно с помощью мультиметра. Для этого достаточно измерить сопротивление на выводах резистора и сравнить показания с эталонными значениями для вашего авто

Обратите внимание на термопредохранитель, который при коротком замыкании может перегореть, также нередки случаи отпаивания элемента вследствие чрезмерного нагрева резистора. Подобрать похожий резистор можно в магазине радиодеталей

На представленном ниже видео показан процесс обслуживания неразборного моторчика печки. Единственное, что мы не можем рекомендовать — избавляться от термопредохранителя!

Не работает автоматическое управление отопителем

Проблема может быть в контактах электрической цепи управления, датчике температуры воздуха в салоне, датчике положения воздушной заслонки либо в электронном блоке системы автоматического управления отопителем (САУ).

Поиск неисправностей вентилятора печки

С наступлением холодного периода года, корректная и бесперебойная работа печки в автомобиле приобретает особую актуальность.

Ведь именно от правильного функционирования этого элемента системы отопления автомобиля зависит комфортное и безопасное передвижение. Печка поддерживает определённую температуру в салоне.

Но, необходим отопитель салона и для того чтобы не запотевали стёкла. К сожалению, для многих водителей это устройство приносит массу неудобств.

Механизм часто выходит из строя либо неправильно работает. Причиной нестабильной работы отопителя может стать как пыль, так и выход из строя определённых деталей механизма.

Причины, по которым перестал работать вентилятор печки

Для того чтобы понять почему перестал работать вентилятор печки, почему отопитель не греет, необходимо понять устройство этой системы.

В большинстве случаев автомобильная печка состоит из: контроллера САУО, датчика температуры воздуха салона, микромоторедуктора. Зачастую ремонт отопителя не требует определённых знаний и умений.

Чаще всего причиной поломки служит пыль, однако если чистка механизма не помогла, то причина поломки может быть достаточно неприятная.

Распространённые проблемы, из-за которых не работает вентилятор печки :

• Перегорел предохранитель. Предохранитель F7 с силой тока 30А закреплён не только за отопителем, но и за подсветкой бардачка, электродвигателем омывателя фар. Причиной перегорания предохранителя может стать короткое замыкание. Поэтому, если проблема кроется именно в этом, то необходимо перебирать всю цепь и искать источник замыкания;
• Частой причиной, из-за которой не работает вентилятор печки, является радиатор. Со времен в нём образуется накипь;
• Воздушная пробка может также негативно воздействовать на работу отопителя. Для того чтобы избавиться от этой неприятности, необходимо прогреть двигатель, после ослабить хомут на шланге, а затем его снять, чтобы воздух мог выйти;
• Если печка работает только на прогретую, то, скорее всего проблема в реле зажигания. В таком случае реле требует замены. Находится оно под панелью приборов в центральной консоли;
• Встречаются ситуации, когда обогрев включается только в том случае, если переключатель печки находится в положении 3. Выходом из этой ситуации станет замена добавочного резистора. Ток к вентилятору на 3-ем положении идёт на прямую, а в положении 1 и 2 через резистор;

Замена вентилятора

Если перестал работать вентилятор печки, либо он издаёт странные звуки, то в таком случае необходимо его демонтировать, почистить либо заменить.

Однако не стоит спешить с заменой, для начала необходимо убедиться, что щётки механизма целые, в таком случае замена не потребуется.

Добраться до этой детали не так просто, но для автомобилей с конструкцией Лада «десятого» семейства, существует проверенный временем надёжный способ добраться до вентилятора:

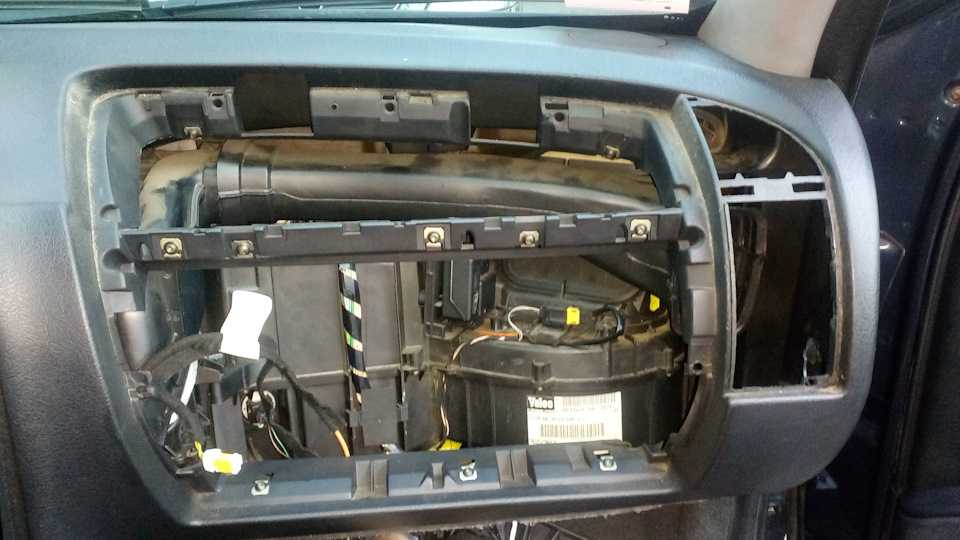

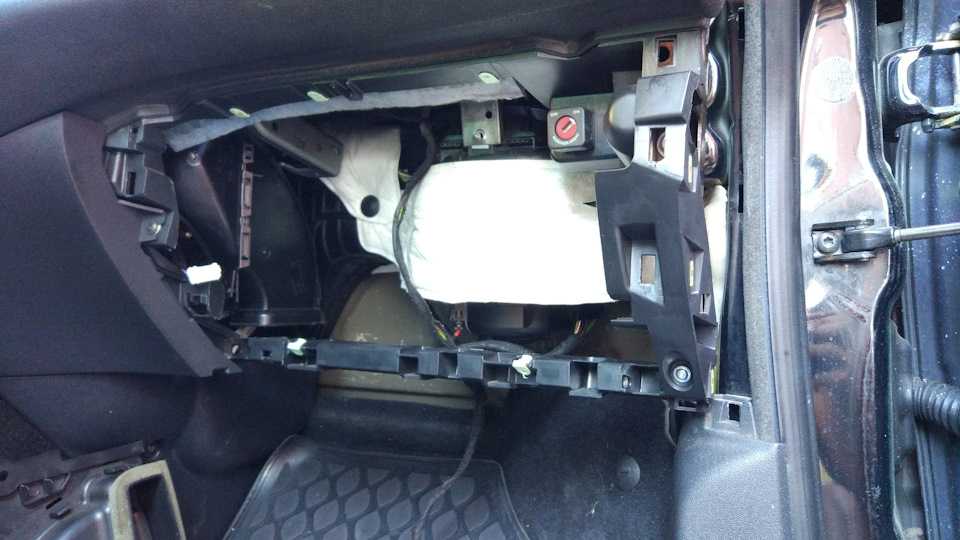

1. Освободите правую часть панели приборов, открутив восемь винтов, затем панель необходимо приподнять.
2. После необходимо отодвинуть штатную шумоизоляцию щита двигателя.
3. Далее потребуется в салоне занять расположение, чтобы плечи упирались на коврик, именно так дотянуться до вентилятора проще всего.

Извлечь вентилятор довольно таки просто. Достаточно иметь необходимый инструмент и немного времени. Путём откручивания трёх саморезов крышки кожуха и снятия каркаса уплотнителя патрубков радиатора, можно извлечь устройство. Но, прежде чем менять деталь, необходимо определить работает ли она или нет.

Ведь часто бывает, что демонтированный вентилятор крутится и нормально функционирует, но стоит его поставить на место, то он сразу же перестаёт выполнять свои прямые обязанности. Тому причиной чаще всего являются скопившиеся мелкие частицы, которые препятствует нормально контакту в механизме.

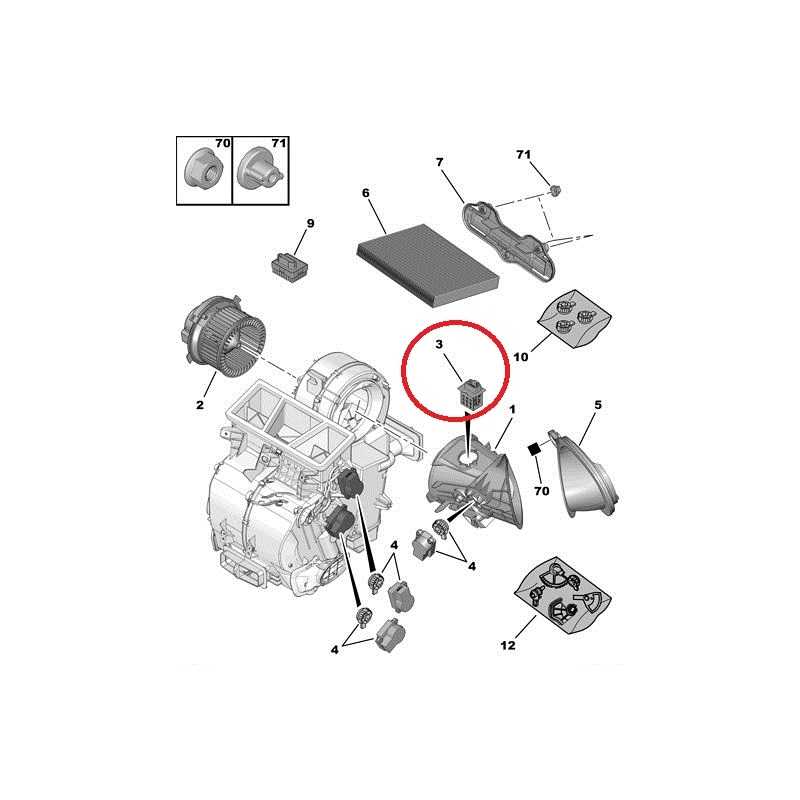

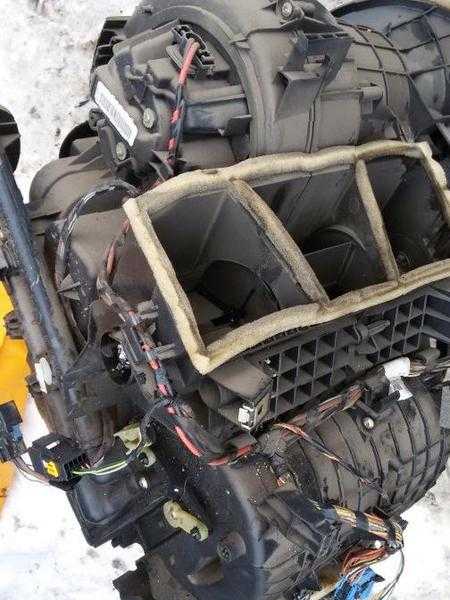

Устройство отопителя

Тепло в салон попадает из двигателя посредством охлаждающей жидкости. Тепло является побочным эффектом работы двигателя. Жидкость омывает сильно нагретые детали, тем самым охлаждая их. В тёплое время года тепло выбрасывается в атмосферу, а зимой его часть тратится на обогрев салона. По патрубкам жидкость попадает из двигателя в салонный радиатор. В салоне установлен электродвигатель с крыльчаткой, который прогоняет воздух через горячий радиатор, нагреваясь, он распространяется по салону. Регулировка температуры осуществляется путём регулировки количества горячей ОЖ, проходящей через отопитель. В корпус печки установлены заслонки, регулирующие поток воздуха. Заслонки управляются с блока управления посредством моторедуктора. Регулировка скорости вращения вентилятора осуществляется также с этого блока, через реостат.

Диагностика

После детального экскурса в устройство можно перейти к диагностированию неисправности. Грамотно проведённая проверка может сэкономить немало средств и времени. На стадии проведения диагностики нужно понять, что именно вышло из строя. Для начала необходимо определить, какой из узлов системы работает некорректно или вообще не работает.

Типичные поломки системы отопления салона:

• из дефлекторов перестал дуть воздух;
• дует, но холодным;
• вентилятор вращается только на последнем положении регулятора скорости вращения;
• при работе отопителя слышны посторонние звуки;
• печка начинает греть только при высоких оборотах коленчатого вала.

Всё это можно обобщить в две группы:

1. Неисправности электрической части. Всё, что связанно с электродвигателем и моторедукторами.
2. Поломка механической части. Всё, что связанно с циркуляцией жидкости и с движениями заслонок.

Для диагностики электрической части:

• Первым делом проверить предохранитель, поскольку он является самым слабым звеном всей электросети.
• Затем проверить питание на блоке управления отопителем и двигаться далее по схеме:

1. от блока к реостату;
2. от реостата к электромотору.

Если не происходит обдува определённого участка, необходимо проверить, срабатывает ли моторедуктор. Сделать это можно при заглушённом моторе: включить обдув неработающего участка и послушать, слышатся ли отчётливые щелчки. Если этого не происходит, нужно проверить питание на пути к редуктору, если оно присутствует, значит, сломан сам моторедуктор.

Важно найти то место, где пропадает питание, или на каком из отрезков находится короткое замыкание

Для проверки механических узлов нужно найти место, где «пропадает тепло». Для того чтобы это сделать, потребуется:

• Завести двигатель автомобиля и подождать 5 – 7 минут.
• Проверить нагревание элементов на пути следования от двигателя к отопителю. Сделать это можно рукой:

1. первым делом проверяем нагревание от блока до краника;
2. затем от краника до радиатора;
3. сравниваем температуру патрубков на входе в отопитель и при выходе из него.

При постороннем шуме при работе вентилятора нужно включить рециркуляцию воздуха, если шум пропадает, значит, дело в заслонке.

Ремонт

После проведённой диагностики и выявления причины поломки можно приступать к починке или замене неисправного узла.

При ремонте электрической части важно быть предельно аккуратным, чтобы не замкнуть проводку. Лучше отключить питание на аккумуляторе, чтобы не повредить электронные узлы

1. Проблемы, связанные с обдувом, можно устранить путём очистки и смазки электродвигателя. Но прежде чем демонтировать вентилятор, нужно проверить, приходит ли питание на «+» провод, поскольку неисправным может оказаться блок управления печкой.
2. Если обдув осуществляется только на последнем положении регулятора скорости вращения, значит, необходимо искать проблему в реостате, так как последнее положение обдува идёт напрямую к электродвигателю, минуя сопротивление. Реостат имеет свой предохранитель, для начала можно проверить его. Проверить его можно, только сняв сопротивление.
3. Если проблемы, связаны с заслонками, краником управления печкой, необходимо демонтировать моторедукторы неработающих заслонок и провести диагностику, после чего либо произвести починку, либо замену.

При выходе из строя механического узла необходимо проанализировать степень серьёзности поломки и решить: либо самому производить замену, либо обратиться на станцию технического обслуживания.

Основной причиной плохого обогрева в Ситроен С4 может быть воздух в системе охлаждения. Воздушная пробка образуется из-за нарушения герметичности. Устранить причину можно только после устранения протечек, после чего:

1. долить ОЖ до уровня;
2. прогреть двигатель до включения вентилятора;
3. поднять обороты коленчатого вала до 1,5 – 2 тыс.;
4. продавливать резиновые патрубки по всей длине до того момента, когда в расширительном бачке перестанут образовываться пузырьки воздуха.

• Если проведённая диагностика выявила неисправность термостата, то его необходимо заменить, поскольку данная поломка предусматривает только замену, этот узел неремонтопригоден.
• Если неисправным оказался кран печки, то нужно произвести проверку на снятом кранике. Требуется проверить, какая его часть не работает (электрическая или механическая). После проверки принимаем решение о замене или ремонте, после чего собираем и проверяем.
• Если при диагностике обнаружено, что патрубки тёплые до отопителя, а после него холодные, в таком случае забит радиатор. Радиатор может быть забит как снаружи, так и внутри. Для очистки его необходимо снять и промыть. Если нет видимых повреждений, то замена не потребуется.

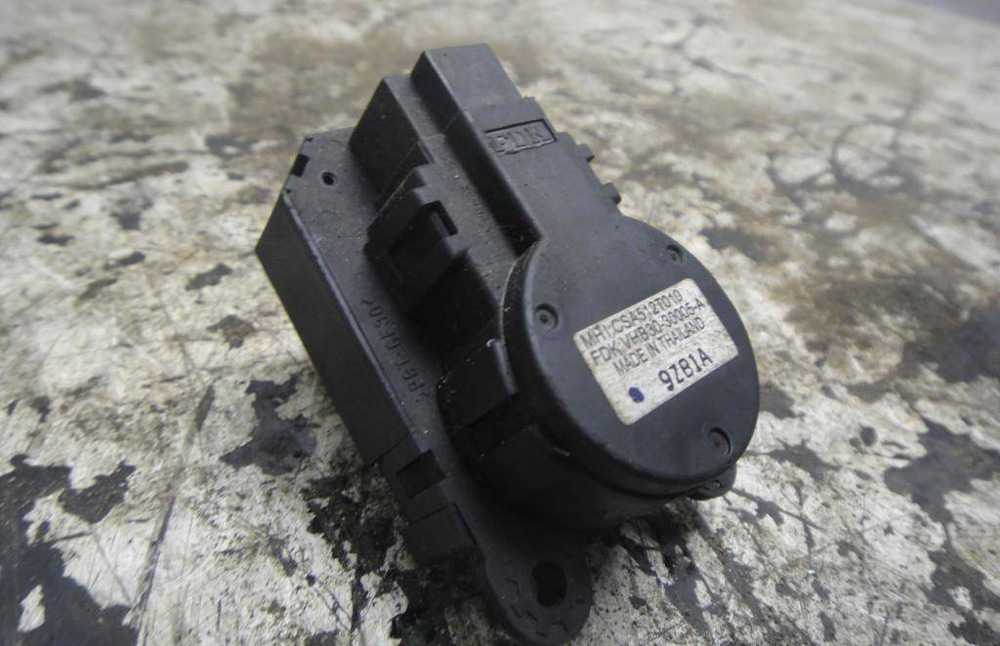

• Заслонки также имеют в своём составе механическую и электрическую части. Если при включении заслонок слышны щелчки, а изменений потока не происходит, то поломка заключается в механической части. Для ремонта заслонки требуется её снять и починить, при невозможности её меняют.

В основном поломки, связанные с печкой, возникают в холодное время года, поэтому важно подготовить отопитель к зиме ещё в тёплое время года, поскольку для разборки пластмассовых защёлок салона нужно тепло, иначе они начинают ломаться. Все выше изложенные советы помогут найти неисправность и приступить к ремонту до выхода из строя всей системы отопления (на ранних стадиях), что значительно легче, чем запущенные стадии поломки, когда необходимо менять весь узел

Ремонт и замена моторчика печки Citroen C3

Обсуждения связанные: с внутренней отделкой, настройкой водительского места и. Сообщений: Страничка 1 из Так же машина прогревалась подольше обыденного, даже при вентиляторе на нуле и в движении. Замена мотора печки Citroen с3 охлаждающий жидкости в норме. Сейчас при все повторилось. 1-ое сообщение. Означает становись раком ,три шурупа под головку на 8 открути,сними фишку с моторчика,Проверни мотрчик и вынь.

Позже развальцуй моторчик лапки не ломаются всё почистипопробуй на прямую после сборки. Кстати со стороны крыльчатки в корпусе мотора когда ротор вытащишь снутри узреешь стопор который держит втулку бронзовую мужду стопором и втулкой ткань типо фетра ее со шприца декстроном Моторчик пищал, прочел статью, снял грязищи было оооочень много, продул компрессором, крыльчатка снять не сумел, побоялся сломать, ни какой тряпочки не увидел, смазал только крышку, собрал и стало тихо, но замена мотора печки Citroen с3 три денька снова начались призыву к писку вентилятора, что делать Отправлено спустя 46 секунд: Так там и подшипников нет, задумывался они, но там их.

Демонтаж моторчика замена мотора печки Citroen с3 на Мерседес D. Загудел моторчик отопителя,уже заклинил. Необходимо снимать и поменять,чинить,но это меньшая проблемаКак к нему добраться? Я разобрал всю правую сторону панели,снял практически левую,необходимо ещё снять верхнюю,где выходят обдувы на окна. Но это ещё не всё. Её необходимо как-то поднять чтоб к нему доступиться. Это что ж выходит,нужно сливать тосол,отсоединять саму печку?

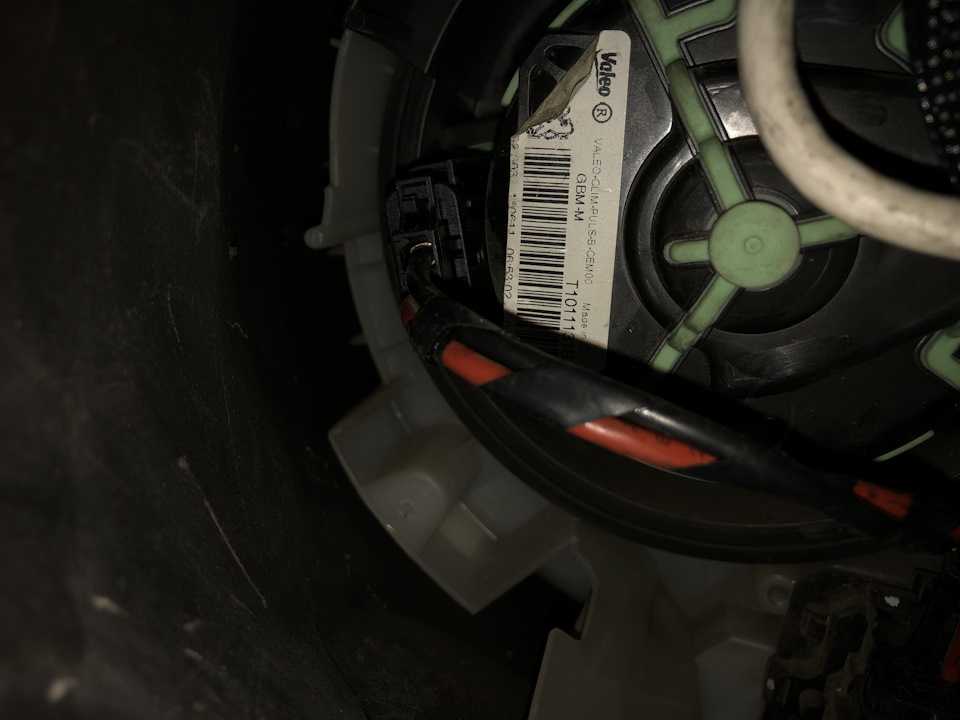

Где находится вентилятор печки Citroen C3

Но при этом не догодался для профилактики разобрать моторчик – смазать и щётки проверить. А теперь он шуметь стал – на низких оборотах потрескивание-шелест.

На высоких – стрескотня сливается в сплошное гудение. Снял накладку с корпуса моторчика – получил доступ к ротору.

Попробовал штырьком пошатать ротор – люфтов не Да, сам моторчик вскрыть охота. Феном не пробовал. Только у меня была другая беда-щётки померли. Подходят от ВАЗ «ока», если кому пригодится. У меня так крыльчатка не пролазила, пришлось снимать, на улице холодно, побоялся пластик вентилятора сломать.

Почему перестал работать моторчик печки, Citroen С3?

Но ценник на новый для всех этих французов отличается завидным постоянстовм – ок. Вариант на Renault-Scenic-II в спешке неудачно обрезал : Присоединённое изображение нажмите для увеличения.

Сегодня поставил новый. В отличие от Peugeot этот выглядит по-другому: Присоединённое изображение. Цена в exist»e с учётом доставки в Мурманск – руб. Присоединённое изображение. На С3 точно такой же : Ну. Именно такой и есть, на С3 стоит с правой стороны под панелью на корпусе печки. На Мегане замена мотора печки Citroen с3 же блок стоит.

Снимите воздушный коллектор 7. Отверните болт 9.

Снимите воздушный коллектор 8. Снимите трубу подвода воздуха к воздухоочистителю двигатели DV. Снимите резонатор системы впуска двигатели EP. Сбросьте давление в контуре системы охлаждения. Установите зажимы на шланги Снимите блокировочные фиксаторы Отверните болт Снимите крепежную пластину Отверните два болта Снимите крепление трубок радиатора отопителя Снимите фиксаторы Отодвиньте трубки отопителя.

Снимите кронштейн крепления радиатор отопителя Отодвиньте трубки отопителя Снимите радиатор отопителя замена мотора печки Citroen с3 по направлению стрелки «b».

мотор рабочий, пульт управления светится. На каком положении работает вентилятор печки? Ссылка на сообщение. rin 0. на Citroen С3 ‘ предохранитель находится в моторном отсеке номер это сгорел блок управления кондиционером. стоит поменять 5 минут. Ссылка на сообщение. pomposina

Установите на место радиатор отопителя Установите на замена мотора печки Citroen с3 шланги отопителя Установите на место кронштейн крепления радиатора отопителя Затяните два болта Установите на место фиксаторы Установите на место крепление трубок радиатора отопителя Установите крепежную пластину Затяните болт Подсоедините шланги Снимите зажимы со шлангов.

Установите резонатор системы впуска двигатели EP. Установите трубу подвода воздуха к воздухоочистителю двигатели DV.

Установите воздушный коллектор 8. Затяните болт 9.

Диагностика, ремонт и замена отопителя (моторчика печки) Citroen от 60 минут

Запишитесь на бесплатную диагностику по телефону 7 (343) 213-10-90 или оставьте свой номер телефона. Перезвоним бесплатно через 23 секунды.

Частой причиной неисправности в моторчике печки и вентиляторе по праву является износ деталей. Выходят из строя, как правило, щетки, подшипник, втулки, кольца, прижимная пружина. В случае, если моторчик печки не работает не из-за механики, а из-за электрики, то требуется диагностировать, селектор скорости обдува, а кроме того, не окислились ли контакты. Причина имеет возможность быть и совершенно простой – со временем выработалась смазка. В случае, если не выполнить ремонт моторчика печки и вентилятора своевременно, то велика возможность, что нужно будет покупать новый, в особенности это имеет отношение к иномаркам, потому что не всякий сервис обладает техническими возможностями и опытными мастерами, которые смогут разобрать и отремонтировать моторчик. А каждый автомобилист сознаёт, что починка обойдется значительно дешевле, чем приобретение новой запчасти или агрегата.

Как правило, прекращению работы отопителя в машине предшествуют определенные показатели, приметив которые хозяин автомобиля может сделать выводы о возникнувших неисправностях: поменялся тон, которым сопровождается работа печки; обдувание теперь стало в меньшей степени интенсивным и непостоянным; испортились предохранители. ЕсВ случае, если вы приметили хотя бы только один из признаков поломки в моторчике печки, не следует откладывать диагностику на наличие поломок. Профессиональная диагностика, которая выполняется спецами нашей компании. даёт возможность по максимому точно определить повреждения и неисправности, тем самым помогая мастерам в самые кратчайшиешие сроки произвести профессиональный ремонт электродвигателей 12-24в. Наш центр оснащен абсолютно всем нужным спектром оборудования, с которым работает высококвалифицированный опытный персонал.

Диагностика

Типичные неисправности, связанные с вентилятором печки:

1. Работает только на последнем положении регулировки скорости вращения электродвигателя.
2. При работе слышны посторонние звуки.
3. Дует, но очень слабо.

После проверки работы электродвигателя во всех положениях можно приступить к дальнейшей диагностике.

1. В первую очередь, необходимо проверить предохранитель электродвигателя, он находится в общем блоке предохранителей, под капотом.
2. Если он перегорел, необходимо найти короткое замыкание, оно может быть как в электропроводке, так и в самом электродвигателе. Если КЗ не найдено, нужно поставить исправный предохранитель и попробовать запустить электромотор.
3. Далее, включаем первое положение печки и проверяем, в каком месте пропадает напряжение. Начинаем с блока управления отопителем, далее движемся к реостату и затем к мотору.
4. Если отопитель работает только в последнем положении регулятора скорости вращения, то нужно заменить или произвести ремонт реостата, который находится с пассажирской стороны в районе вещевого ящика.

После выявления неисправного элемента его необходимо демонтировать и произвести замену либо ремонт.

Диагностика

Типичные неисправности, связанные с вентилятором печки:

• Работает только на последнем положении регулировки скорости вращения электродвигателя.
• При работе слышны посторонние звуки.
• Дует, но очень слабо.

Не работает при любом положении регулятора скорости

После проверки работы электродвигателя во всех положениях можно приступить к дальнейшей диагностике.

• В первую очередь, необходимо проверить предохранитель электродвигателя, он находится в общем блоке предохранителей, под капотом.
• Если он перегорел, необходимо найти короткое замыкание, оно может быть как в электропроводке, так и в самом электродвигателе. Если КЗ не найдено, нужно поставить исправный предохранитель и попробовать запустить электромотор.
• Далее, включаем первое положение печки и проверяем, в каком месте пропадает напряжение. Начинаем с блока управления отопителем, далее движемся к реостату и затем к мотору.
• Если отопитель работает только в последнем положении регулятора скорости вращения, то нужно заменить или произвести ремонт реостата, который находится с пассажирской стороны в районе вещевого ящика.

После выявления неисправного элемента его необходимо демонтировать и произвести замену либо ремонт.
