Порядок замены ремкомлекта главного тормозного цилиндра

Схема сцепления главного цилиндра ваз 2107 Признаками неисправности главного тормозного цилиндра и необходимости его ремонта являются следующие:

Протекание тормозной жидкости на корпус вакуумного усилителя тормозов, где находится стык с главным цилиндром. Это свидетельствует об износе манжета низкого давления и необходимости его замены.

Слишком мягкая педаль тормоза. Это может свидетельствовать о попадании воздуха в тормозную систему, об износе внутренней поверхности главного цилиндра или об износе манжет на его поршнях.

Подклинивание педали тормоза. Это явный признак перекрытия или засорения компенсационного отверстия в корпусе цилиндра.

Заедание педели тормоза при торможении. Это может быть вызвано подклиниванием поршней внутри главного цилиндра из-за попадания туда грязи. Это связано с повышенной гигроскопичностью тормозной жидкости, которая втягивает в себя не только дополнительную влагу ни и мелкие частицы мусора.

Невозврат педали тормоза в исходное положение. Это признак поломки или износа возвратных пружин главного тормозного цилиндра. Либо же неисправна педаль тормоза. Замена ремкомплекта главного тормозного цилиндра состоит из таких этапов:

1. Определить, где находится неисправность и удостоверится, что неисправен именно главный тормозной цилиндр.

Если при нажатии педали тормоза система не реагирует на первое нажатие, но реагирует на второе, то причина кроется в снижении давления в тормозной системе. Падение давления могут спровоцировать:

Вытекание тормозной жидкости и попадание в систему воздуха.

Износ уплотнителей в рабочих цилиндрах.

Износ составляющих компонентов главного тормозного цилиндра.

Явный признак износа элементов главного тормозного цилиндра является протекание тормозной жидкость в салон автомобиля через пыльник. Об этом можно узнать, если посмотреть на педальный узел, отодвинув коврик и другие помехи.

2. Подготовить рабочее пространства.

Перед заменой ремкомплекта главного тормозного цилиндра стоит подготовить всё необходимое. Для замены понадобиться:

Стол, где будет проводиться процедура замены.

Тиски.

Набор ключей, которыми можно зажать гайки диаметром до 36 мм.

Ветошь для протирки элементов главного тормозного цилиндра от тормозной жидкости.

3. Снять главный тормозной цилиндр.

Для начала нужно отключить минусовую клемму с аккумулятора и клеммы с бачка для тормозной жидкости. Всю тормозную жидкость из бачка необходимо удалить шприцом или грушей.

Главный тормозной цилиндр установлен на вакуумном усилителе и закреплён двумя шпильками. Чтобы снять главный тормозной цилиндр потребуется открутить шпильки, снять шланги, идущие к заднему тормозным контурам и к бачку с тормозной жидкостью

Момент затяжки гаек всех элементов очень большой, поэтому процедуру снятия необходимо проводить крайне осторожно и с подходящими ключами, чтобы не «слизать грани» гаек

4. Разобрать главный тормозной цилиндр.

Для разборки необходимо закрепить главный тормозной цилиндр в тисках и открутить гайку-пробку в центральной части прибора. Здесь нужно быть предельно осторожным, так как множество пружин, находящихся внутри цилиндра способны причинить травмы. Также стоит точно запомнить порядок расположения всех элементов внутри цилиндра, так как нарушение этого порядка во время сборки приведёт прибор в негодность. Все элементы прибора промыть и высушить.

5. Заменить ремкомплект главного тормозного цилиндра.

Произвести замену всех резиновых уплотнителей и манжет. При необходимости (если они очень износились или пришли негодность) заменить пружины и поршни главного тормозного цилиндра.

Также нужно убедиться с целости внутренней поверхности цилиндра. Любые царапины на ней – это повод полностью заменить агрегат, так как замена его элементов не даст нужного результата.

6. Собрать главный тормозной цилиндр.

Проводить сборку всех элементов следует в обратном к разборке агрегата порядке. Когда все элементы вставлены в корпус, производится вкручивание центральной пробки (при вкручивании придётся преодолеть некоторое усилие со стороны пружин.

7. Установить главный тормозной цилиндр на прежнее место в автомобиле и проверить его работу.

При установке главного цилиндра обратно в тормозную систему автомобиля, нужно правильно и прочно закрепить все шланги, вкручивая гайки точно по резьбе. После этого осуществить прокачку тормозной системы и сделать пробный заезд для проверки качества проделанной работы.

Таким образом, замена ремкомплекта главного тормозного цилиндра – процедура несложная и стане вполне по плечу большинству автомобилистов.

Прокачка системы тормозов.

Для прокачки подготовьте: жидкость, ключ подходящего диаметра к воздушному штуцеру, шланг, плотно одевающийся на штуцер и любую емкость. Схема прокачки зависит от того, как расположены контуры в конкретной модели ВАЗ. Устройство тормозов некоторых подразумевает прокачку от «длинного трубопровода», имеется в виду от самого дальнего колеса относительно главного цилиндра.

Если конкретнее это выглядит так: в машине главный цилиндр размещен глядя на задний бампер, значит первым прокачивается задний правый цилиндр, затем задний левый. Следующим идет передний левый, и оканчивается процедура прокачкой того колеса, которое находиться с правой стороны от главного цилиндра. В более поздних моделях схема подразумевает прокачку крест-накрест глядя на машину сзади:

• правое заднее колесо;
• левое переднее колесо;
• левое заднее колесо;
• правое переднее колесо.

В любом случае заканчивать прокачку следует передним правым колесом.

В процессе этого действия не забывайте следить за уровнем гидравлической жидкости в бачке, чтобы воздух опять не попал в систему.

Также рекомендуем к просмотру видео по теме:

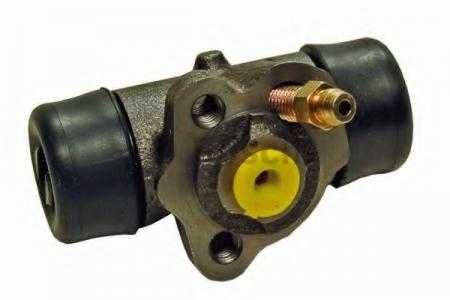

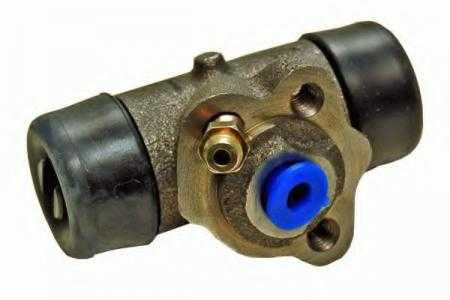

Принцип действия заднего тормозного цилиндра

Задние тормозные цилиндры – элементы тормозной системы, которые отвечают непосредственно за воздействие на колодки, прижимая их к внутренней поверхности барабана.

Основными рабочими частями заднего тормозного цилиндра являются корпус, два поршня, и два кольца – уплотнительное и упорное (регулировочное). При нажатии на педаль тормоза поршни выдвигаются из корпуса, прижимая колодки к поверхности барабана. Обратно они возвращаются под действием стяжной пружины колодок. Задача упорного кольца заключается в ограничении данного перемещения, благодаря чему зазор между фрикционными накладками и барабаном поддерживается на одном уровне. Уплотнительное кольцо, в свою очередь, препятствует утечке тормозной жидкости через полости, в которых находятся поршни.

1 — упор колодки; 2 — защитный колпачок; 3 — корпус цилиндра; 4 — поршень; 5 — уплотнитель; 6 — опорная тарелка;- 7 — пружина; 8 — сухари; 9 — упорное кольцо; 10 — упорный винт; 11 — штуцер; А — прорезь на упорном кольце

Таким образом, именно задний тормозной цилиндр отвечает за передачу тормозного усилия колодкам и за поддержание расстояния между поверхностью барабана и фрикционными накладками по мере износа последних. Ниже вы узнаете, как проверить задний тормозной цилиндр.

Как извлечь поршень из суппорта

Появилась проблема в виде плохих тормозов, решил снять суппорта что бы почистить и смазать цилиндры и поршни. Покопавшись в интернетах нашел несколько способов.

Разобрал суппорт и залил ВД

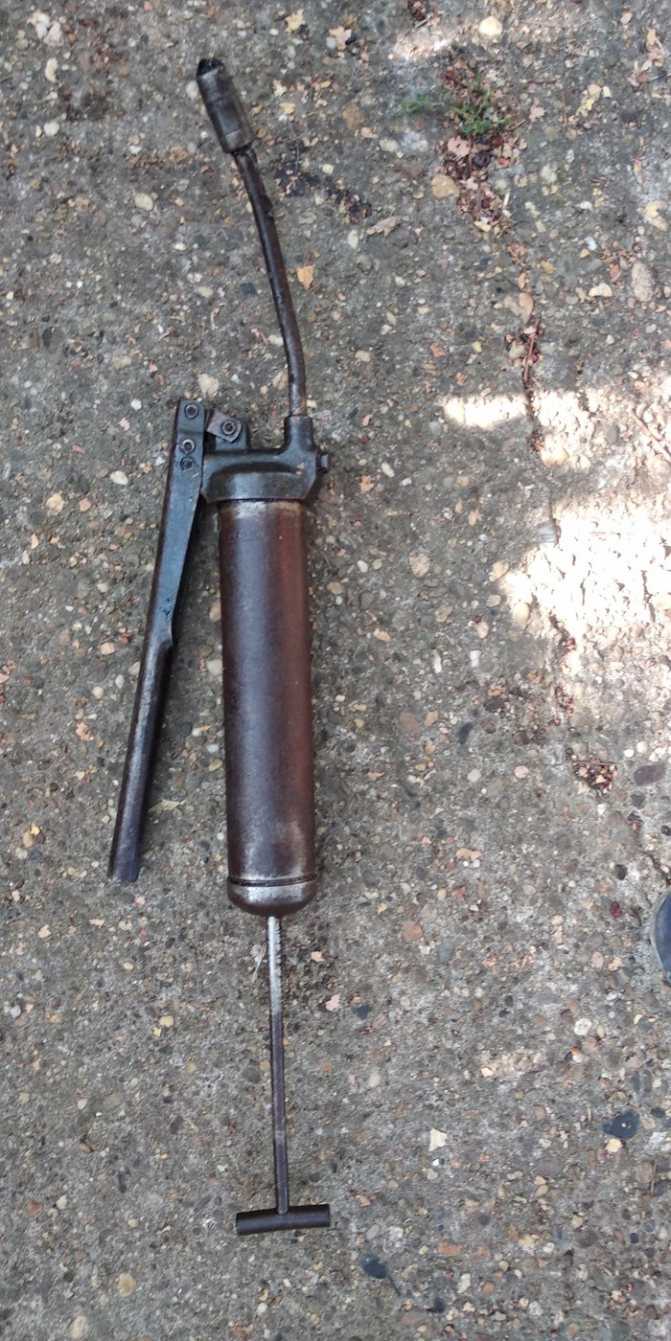

Собрал, и собственно сам способ заключается в шприце для смазки, стоит около 600 деревянных

Через тормозной шланг я присоединил шприц к суппорту и после нескольких прокачек поршень начал выходить

Далее зафиксировав струбциной поршень, качал пока не вылез второй

И повторил процедуру со второй парой поршней, затем с помощью молотка, отвёртки и какой-то матери, выбил поршни через отверстия для тормозных шлангов, к сожалению фото не сделал

Единственный минус это отмыть суппорт от солидола, хорошо помог очиститель для карбюратора

Надеюсь кому-нибудь помог) мой первый пост, судите строго, кидайте тапками

Спасибо за внимание)

Если стояла задача достать поршни-не проще ли было бы все эти манипуляции выполнять не шприцем, а педалью тормоза? Или я чего-то не понимаю? Или они были заклинены?

тоже самое хотел написать, и почему то не думаю что в шприце рукой давление больше создастся чем через гтц педалью

Больше. Эти шприцы до 400 атмосфер дают. А ГТЦ край 70-80.

Ага, когда поршень один вообще нет проблем, а когда два — то один вылетит что и глазом моргнуть не успеешь, а второй потом всем набором словесного инструмента отечественных техников доставать!

Как самостоятельно прокачать тормоза на ВАЗ 2107 (Видео,фото)

Когда необходима прокачка тормозов ВАЗ 2107

Прокачивать тормозную систему приходится в четырех случаях:

1. Замена тормозной жидкости. Срок службы тормозной жидкости ограничен. Со временем она поглощает влагу из воздуха, что может стать причиной коррозии поверхности тормозных цилиндров и выхода их из строя. Также вода ухудшает основное свойство тормозной жидкости — снижает температуру кипения.
2. Рекомендуемый срок службы тормозной жидкости на автомобилях ВАЗ – 2 года, после чего стоит произвести его замену. Это касается стандартной тормозной жидкости на гликолевой основе.
3. Устранение неисправности тормозной системы. При замене тормозных шлангов и цилиндров неизбежна утечка тормозной жидкости и попадание воздуха в систему. Поэтому после ремонтных работ обязательно проводится прокачка тормозов ВАЗ 2107.
4. Попадание воздуха во время эксплуатации. Это проявляется в ухудшении эффективности торможения, «мягкой педали» или в неравномерном торможении отдельных колес.

Что необходимо для прокачки тормозной системы

Прокачать тормозную систему самому практически невозможно. Работы выполняются вдвоём. Один человек («слесарь») работает с тормозной системой, откручивает штуцера. Второй («напарник») находится в салоне автомобиля и должен по команде нажимать или отпускать педаль тормоза.

Также нужны такие инструменты:

• накидной ключ на 8/10;
• трубочка из ПВХ или резиновая шлангочка, внутренний диаметр которой соответствует диаметру штуцера;
• емкость для сбора отработанной жидкости.
• Так же необходима тормозная жидкость.

Как прокачать тормоза на ВАЗ 2107

Для удобства работ и обеспечения свободного доступа к штуцерам тормозных цилиндров следует воспользоваться смотровой ямой. Конструкция передних тормозных механизмов требует снятия колес для прокачки тормозной системы.

Перед началом работ необходимо заполнить до максимума тормозной бачок, а во время прокачки необходимо следить, чтоб он был постоянно наполнен тормозной жидкостью. Если упустить этот момент, в рабочий цилиндр попадет воздух и придется начинать работу заново.

Порядок действий для каждого из 4 рабочих цилиндров следующий:

• Снять защитный колпачок со штуцера.
• Ослабить затяжку штуцера при помощи накидного ключа. Если штуцер давно не откручивали, могут потребоваться значительные усилия. Надо быть особенно осторожным, чтобы не повредить грани, иначе работа может сильно осложниться, вплоть до того, что потребуется замена тормозного цилиндра.
• Надеть на штуцер трубку и опустить ее коне в емкость для тормозной жидкости.

Непосредственно прокачка выполняется следующим образом:

• «Напарник», сидящий в салоне, по команде «слесаря» выжимает педаль до упора.
• «Слесарь» откручивает штуцер на половину оборота, чтобы жидкость вместе с пузырьками воздуха вышла в емкость по надетой трубке. Педаль тормоза «проваливается» до пола.
• «Слесарь» закручивает штуцер, «напарник» по команде отпускает педаль.

Процедура повторяется, пока из трубки не перестанут выходить пузырьки воздуха. Во время прокачки коне трубки должен быть постоянно опущен в тормозную жидкость, чтоб воздух не попал в цилиндр.

Таким образом прокачиваются все четыре рабочих тормозных цилиндра. Следует придерживаться определенной последовательности при прокачке цилиндров. Прокачивают их «от дальнего к ближнему»:

1. Правый задний.
2. Левый задний.
3. Правый передний.
4. Левый передний.

После завершения прокачки каждого цилиндра необходимо затянуть штуцер и надеть защитный колпачок.

Прокачка тормозов ВАЗ 2107 вполне осуществима в домашних условиях и для этого не нужны дорогостоящие специальные инструменты и приспособления. Особой квалификации тоже не требуется. Отпускать и нажимать тормозную педаль по команде «слесаря» может даже ребенок.

Нередко владельцы модернизируют тормозную систему, устанавливая более эффективные, качественные и дорогие детали. Однако это никак не меняет методики прокачки и не отменяет необходимости периодических работ по замене тормозной жидкости.

semerkavaz.ru

Замена неисправного цилиндра тормозов

Схема замены в семействе ВАЗ практически одинакова для цилиндров обоих контуров с мелкими различиями.

https://youtube.com/watch?v=L2g6UNlz_7s

Изначально нужно приготовить необходимые ключи и подходящие по размеру патрубков заглушки. Сняв колесо и открутив патрубки, для предотвращения утечки жидкости надеваем на них заглушки. Открутив соответствующие гайки, демонтируем старый цилиндр и на его место ставим новый, производя сборку в обратном порядке. Если после замены, сборке колеса мешают слишком разведенные колодки, можно подпилить концовки колодок, только не переусердствуйте, это может сказаться на работе ручного тормоза.

После любых манипуляций с системой тормозов требуется ее прокачка согласно схеме.

Часто задаваемые вопросы

Уходит тормозная жидкость из бачка, но потом появляется, это ГТЦ?

Изменения уровня тормозной жидкости в бачке – необязательно признак поломки ГТЦ. ТЖ также может то уходить, то подниматься, из-за завоздушивания, кипения вследствие перегрева колодок, подклинивания исполнительных цилиндров.

Есть смысл ставить ремкомплект или лучше заменить ГТЦ?

Ставить ремкомплект имеет смысл, когда изношены только резиновые детали. При сильном износе поршня или повреждении корпуса лучше заменить ГТЦ целиком.

Что будет, если не менять пропускающий тормозной цилиндр?

Ездить с неисправным ГТЦ опасно. Со временем дефект будет прогрессировать, эффективность торможения снижаться вплоть до отказа. Поэтому при выявлении любых проблем с тормозной системой их нужно срочно устранять.

Источник

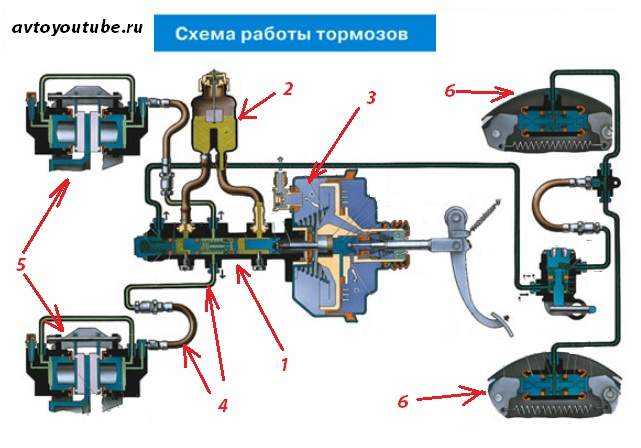

Принцип работы тормозной системы

В основе работы гидравлического привода лежит свойство жидкости не сжиматься от внешнего воздействия. Благодаря этому жидкость отлично выполняет роль передатчика усилия без каких-либо потерь, но при условии, что в ее составе будет отсутствовать газ.

Принцип действия тормозной системы с гидравлическим приводом очень прост: водитель жмет на педаль тормоза, тем самым начинает воздействовать на тормозную жидкость, находящуюся в герметичных трубопроводах. Поскольку она не сжимается, то усилие приводит к перемещению ее по трубопроводам, концы которых соединены с рабочими механизмами. Из-за этого давление в полостях механизмов возрастает, и поршни механизмов выходят со своих посадочных мест, прижимая колодки к дискам или барабанам – происходит замедление движения. При прекращении воздействия на педаль давление падает (жидкость возвращается обратно) и поршни механизмов становятся в исходное положение.

Корректная работа главного цилиндра — залог безопасного управления автомашиной и обеспечения сохранности жизни водителя и других участников дорожного движения. Потому контроль за правильным функционированием тормозной системы должен осуществляться регулярно.

Диагностика

О том, что приближается ремонт рабочего тормозного цилиндра, автомобилисту расскажут такие признаки:

• Неравномерное срабатывание колес при торможении, следствием чего может стать занос авто. Это признак заедания поршня, который может вызвать применение некачественной жидкости или попадание в систему воздуха.
• Срабатывание индикаторной лампочки при критическом понижении жидкости в бачке, или обнаружение этого при визуальном осмотре, что говорит о возможной утечке гидравлической жидкости из износившихся манжет или прохудившихся патрубков.
• Нажатие педали дается с большим усилием, это может происходить по всем вышеописанным причинам.

Изначально также может помочь исправить эти проблемы полная замена гидравлической жидкости или прокачка системы тормозов. Если эти действия не привели к положительному результату, требуется отремонтировать рабочий тормозной цилиндр, благо в продаже есть ремкоплект рабочего тормозного цилиндра, в набор которого, в зависимости от марки авто, входят: манжеты, поршень, пыльник и прочие составляющие.

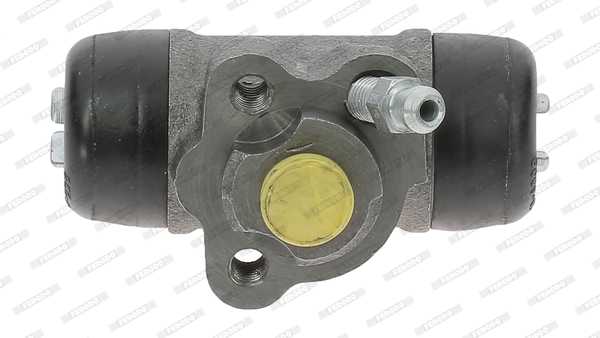

Задний рабочий тормозной цилиндр

Снятие

Узел заднего тормоза

1 – задний рабочий тормозной цилиндр;2 – верхняя возвратная пружина

Отвинчивание гайки крепления тормозной трубки к задней части рабочего тормозного цилиндра

ПОРЯДОК ВЫПОЛНЕНИЯ

1. При наличии снимите колпак колеса, затем ослабьте болты крепления заднего колеса. Поднимите заднюю часть автомобиля и зафиксируйте на подставках. Снимите заднее колесо. 2. Освободите ручной тормоз. 3. Вывинтите винт крепления тормозного барабана и снимите тормозной барабан. Если тормозной барабан удерживается тормозными колодками, снимите заглушку с отверстия в тормозном щите и, используя отвертку, переместите рычаг управления ручного тормоза к тормозной колодке для того, чтобы тормозные колодки отошли от барабана. При необходимости ослабьте натяжение троса ручного тормоза.

4. Отметьте расположение и, используя плоскогубцы, снимите верхнюю возвратную пружину, сжимающую тормозные колодки. Снимите верхние концы тормозных колодок с поршней рабочего тормозного цилиндра (см. рис. Узел заднего тормоза). 5. Для уменьшения потерь тормозной жидкости снимите крышку с пополнительного бачка тормозной системы. Закройте горловину бачка полиэтиленом и вновь навинтите крышку. Это необходимо для того, чтобы крышка герметично закрывала пополнительный бачок.

6. Удалите грязь вокруг места подсоединения тормозной трубки к задней части рабочего тормозного цилиндра. Отвинтите соединительную гайку

Соблюдая осторожность, извлеките тормозную трубку из рабочего тормозного цилиндра и закройте ее пробкой (см. рис. Отвинчивание гайки крепления тормозной трубки к задней части рабочего тормозного цилиндра)

Отвинчивание гайки крепления тормозной трубки к задней части рабочего тормозного цилиндра).

7

Отвинтите два болта крепления рабочего тормозного цилиндра к тормозному щиту и, соблюдая осторожность, снимите рабочий тормозной цилиндр

Ремонт

Детали заднего рабочего тормозного цилиндра

1 – пылезащитный колпачок;2 – штуцер прокачки;3 – корпус рабочего тормозного цилиндра;4 – пылезащитный чехол;5 – поршень;6 – уплотнительное кольцо поршня;7 – пружина

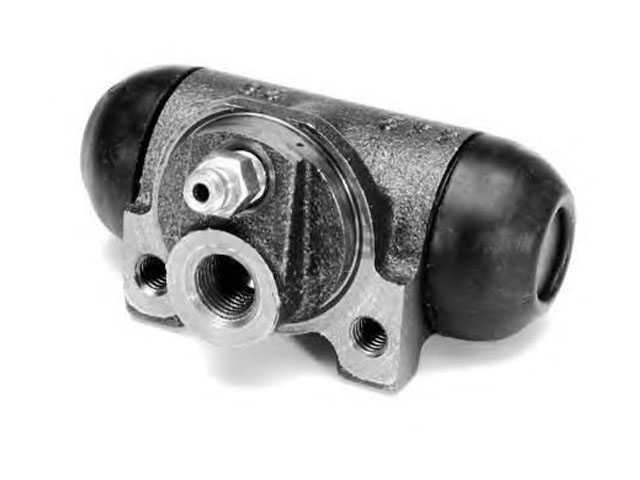

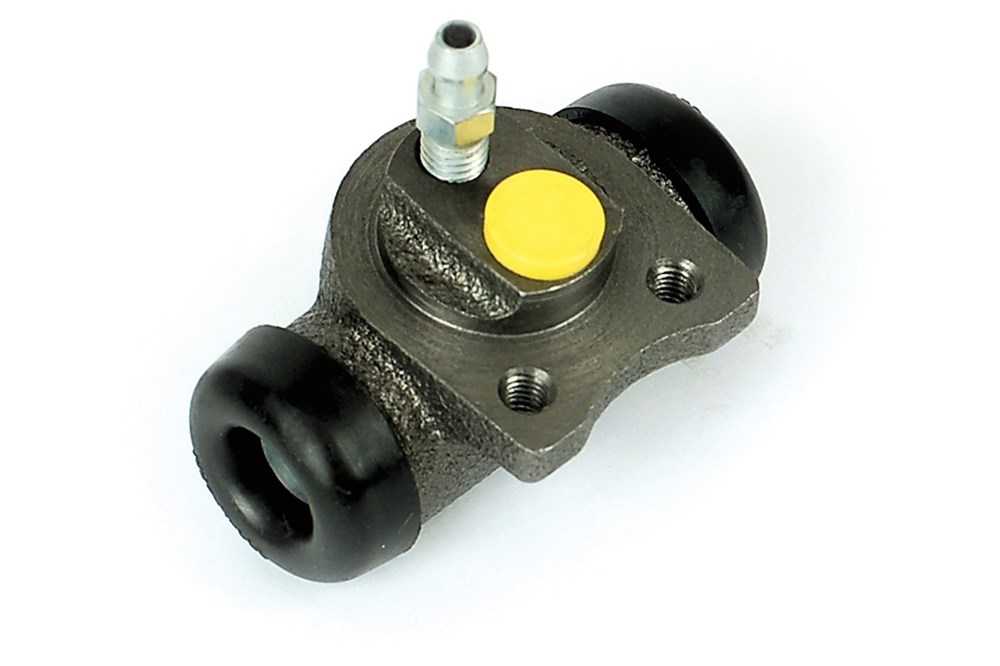

Варианты рабочего тормозного цилиндра

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Очистите пыль и грязь с рабочего тормозного цилиндра.

2. Снимите пылезащитные чехлы с каждого конца тормозного цилиндра.

3. Извлеките оба поршня с уплотнительны ми кольцами из тормозного цилиндра. Поршни обычно выталкиваются давлением пружины. В противном случае выдавите поршни, подавая сжатый воздух под низким давлением в отверстие для подачи тормозной жидкости.

4. Проверьте состояние поршней и тормозного цилиндра на износ, коррозию и другие дефекты. При наличии дефектов замените рабочий тормозной цилиндр в сборе. Имейте в виду, что тормозной цилиндр, устанавливавшийся на более ранние модели можно заменить тормозным цилиндром, который устанавливается на более поздние модели.

5. Замените уплотнительные кольца независимо от их состояния. На моделях с 1992 года устанавливаются L-образные уплотнительные кольца поршня (см. рис. Детали заднего рабочего тормозного цилиндра, Варианты рабочего тормозного цилиндр). Имейте в виду, что ремонтный комплект деталей тормозного цилиндра раннего типа не совместим с деталями модифицированного тормозного цилиндра.

6. Смажьте уплотнительные кольца поршня чистой тормозной жидкостью и установите их в цилиндры, вставив между ними пружину.

7. Окуните поршни в чистую тормозную жидкость и установите их в рабочий тормозной цилиндр.

8. Установите пылезащитные чехлы.

Основные неисправности тормозных систем

Увеличенный ход педали или «мягкая» педаль тормоза случается из-за сильного износа накладок тормозных колодок, наличия воздуха в системе гидропривода, утечки тормозной жидкости. Для устранения неисправности необходимо заменить тормозные колодки, устранить утечку тормозной жидкости путем замены поврежденных деталей, прокачать систему гидропривода для удаления воздуха.
Увод автомобиля в сторону (при торможении) возможен по причине выхода из строя одного из колесных тормозных цилиндров, чрезмерного износа или замасливания накладок тормозных колодок одного из колесных тормозных механизмов. Для устранения неисправности необходимо заменить неисправный цилиндр и тормозные колодки, а загрязненные колодки следует промыть.
Шум при нажатии на педаль тормоза или вибрации возникают по причине загрязнения тормозных механизмов, чрезмерного износа накладок тормозных колодок, ослабления или поломки стяжных пружин задних тормозных колодок, неравномерного износа тормозных барабанов или дисков. Для устранения неисправности следует промыть загрязненные колодки, а изношенные и поврежденные колодки, барабаны, диски и пружины необходимо заменить на новые.

Другие причины, почему клинят передние тормоза

Передние колеса клинят не всегда одинаково, это может проявляться по-разному. Могут «заедать» сразу оба передних колеса, и вы просто не сумеете сдвинуться с места. Случается, что они вроде бы крутятся, но с большим трудом, издавая скрип. Это опасная ситуация, особенно если не придать проблеме значения и продолжать ездить. Может клинить только одно переднее колесо, в то время как другое свободно крутится. Рассмотрим возможные причины.

Педаль тормоза отрегулирована плохо либо вовсе не имеет свободного хода .

Между поршнем главного цилиндра и толкателем обязательно должен быть достаточный зазор, чтобы педаль нормально ходила. Это поддается регулировке.

Стяжная пружина тормозных колодок неисправна

Это не означает, что она треснула или совсем разорвалась, возможно, просто растянулась. Есть такое понятие, как усталость металла, и ослабленная пружина уже не будет функционировать нормально, ее лучше заменить.

Еще одна из причин, почему клинят передние тормоза, — не в порядке вакуумный усилитель

Он может клинить по нескольким причинам. Возможно, разбухла диафрагма, защемлен защитный колпачок либо уплотнитель крышки.

Обратите внимание на регулировочный болт усилителя. Он не должен быть слишком зажат

Важно, чтобы он чуть-чуть выступал над поверхностью главного цилиндра. Что-то не так с фрикционной накладкой тормозной колодки

Что-то не так с фрикционной накладкой тормозной колодки

Проблемы могут быть разные: прокладка истирается, рвется, становится слишком тонкой. Это обычно приводит к повреждению самой колодки, поэтому менять в таком случае приходится и ее, и накладку

Важно: если меняете изношенную прокладку, то парную к ней тоже следует заменить, они должны быть одинаковы по толщине, иначе машину будет уводить с линии движения в сторону

Причиной того, что клинят передние тормоза, может быть застопорившийся поршень в тормозном цилиндре колеса

Такая неприятность может случиться в любом автомобиле, поэтому нужно уметь с ней справляться. Причины такой ситуации бывают разные: тормозная жидкость низкого качества, неровное положение корпуса цилиндра в суппорте, ржавчина и коррозия на рабочих поверхностях поршня. Разберите проблемный цилиндр, все составляющие вычистите, промойте тормозной жидкостью, соберите систему и проведите прокачку. Залейте тормозную жидкость хорошего качества.

На колесном цилиндре манжеты потеряли форму или раздулись

— это тоже одна из причин, почему клинит передние тормоза.

Манжеты главного цилиндра или колесных цилиндров разбухают от попавших в тормозную систему жидкостей вроде масла, бензина и других. Это клинит цилиндры, как результат — возникает проблема с тормозами. Но стоит лишь произвести замену манжеты, и все наладится

Рекомендуется хоть иногда проверять состояние манжет, а разбирая автомобиль (неважно, по каким причинам), заменять их, даже если на вид эти элементы абсолютно целые

Пятна окислений на направляющих

Их нужно прочистить, смазать, и вам больше не придется думать, почему клинят передние тормоза.

На главном тормозном цилиндре загрязнено отверстие компенсации

Это трудоемкий процесс, большой и грязный кусок работы, однако запчастей не понадобится, то есть расходы на ремонт будут минимальными. Нужно очистить отверстие и провести прокачку тормозной гидравлики.

Поршни главного цилиндра, а также колесных тормозных цилиндров застопорились

В данном случае разобраться, почему клинит передние тормоза, смогут лишь опытные автовладельцы, которые уже не раз разбирали и собирали различные системы своей машины. Лучше доверить диагностику специалистам: они найдут причину неисправности и сразу займутся ремонтом.

Нередко бывает, что достаточно лишь хорошо зачистить и смазать необходимые детали. Просмотрите шланги, в порядке ли они. Часто случается, что шланг пережат держащим его хомутом, особенно если он покрылся коррозией. Это тоже может стать причиной того, что клинит передние тормоза. Лучше всего в таком случае, конечно, заменить хомут на новый. Но можно просто слегка ослабить его, а шланг хорошо продуть.

Пожалуй, не так просто сразу определить, почему клинит передние тормоза. Это может происходить по многим причинам, и если сами вы не очень разбираетесь в работе систем автомобиля, то лучше доверьте осмотр и ремонт машины специалистам СТО. Ведь исправная тормозная система — это залог как вашей безопасности, так и других участников дорожного движения.

Клинят передние тормоза. Причины, устранение. Смотрите видео:

Схема тормозной системы ВАЗ 2107

В вазовских моделях классического исполнения 2101-2107 используется двухконтурная система тормозов. Первый контур отвечает за торможение передних колес, второй – за задних. Они не связаны друг с другом. Это нужно для обеспечения безопасности движения. В случае, если откажет первый контур, то остановится вам поможет второй или наоборот.

Устройство и основные компоненты системы

• Главный тормозной цилиндр
• Бачок запаса тормозной жидкости
• Вакуумный усилитель тормозов
• Шланги и трубки
• Передние тормозные механизмы: суппорт, цилиндры, колодки, диск
• Задний механизм: рабочий цилиндр, барабан, колодки
• Ручной (стояночный) тормоз: рычаг в салоне, тросы, рычаг привода колодок в задних барабанах

Рассмотрим каждый элемент подробно.

Проверка главного тормозного цилиндра

Полноценная проверка ГТЦ на работоспособность выполняется с помощью специального манометра высокого давления (0–250 атм). При помощи соединительных штуцеров соответствующего диаметра они присоединяются к выходам главного цилиндра вместо трубок. Исправный ГТЦ при нажатии педали должен создавать давление до 180–200 атм. (бар). Если результаты замеров ниже – цилиндр изношен и требует замены или ремонта.

Комплект для измерения давления тормозной системы

Стоимость комплекта манометров с переходниками около 15 000 рублей, поэтому он есть далеко не в каждом СТО. Без манометра проверять ГТЦ нужно по косвенным признакам. Для диагностики может понадобиться такие материалы и инструменты:

• ключ для тормозных штуцеров (разрезной или зажимной), обычно на 10, 11, 12 или 13;
• флакон тормозной жидкости (если есть утечки, уровень ниже нормы);
• болты с резьбой, аналогичной резьбе штуцеров трубок ГТЦ.

Для полноценной проверки также понадобится ассистент, который будет нажимать педаль тормоза в процессе диагностики.

Как понять, что тормозной цилиндр не работает: методика

1. Осмотрите тормозные механизмы колес и магистрали. Убедитесь, что проблема именно на стороне ГТЦ, а исполнительные элементы в порядке.
2. Осмотрите главный тормозной цилиндр. Недостаточный уровень жидкости в расширительном бачке и наличие подтеков тормозной жидкости на корпусе ГТЦ или ВУТ – очевидный признак разгерметизации. Если жидкости недостаточно, но следов утечки не видно – долейте ТЖ и проверьте работу тормозов. Возможно, ГТЦ исправен и виной всему – утечка где-то в магистрали.
3. При наличии утечек ГТЦ посмотрите, где они происходят. Для поиска нужно очистить корпус цилиндра от ТЖ (например, бензином, растворителем или спиртом), попросить помощника качать педаль, а самому тем временем смотреть, где появляются подтеки жидкости.

Определение неисправности ГТЦ на примере Hyundai Accent: видео

Если после проведения манипуляций стало ясно, что тормозной цилиндр не работает должным образом, нужно снимать ГТЦ и разбирать его для дефектовки, которая позволит установить истинную причину неисправности.

Как проверить снятый главный тормозной цилиндр

Для демонтажа и диагностики ГТЦ понадобятся:

• разрезной или зажимной ключ для тормозных трубок;
• большой (от 10 кубов) шприц для откачки ТЖ и пустая тара для слива тормозной жидкости;
• ключ для отсоединения ГТЦ от ВУТ (чаще всего на 13, 14 или 17) и ключи для разборки ГТЦ;

Чтобы разобрать главный тормозной цилиндр для диагностики, нужно:

Разбор тормозного цилиндра для определения поломки: видео

1. Откачать или слить тормозную жидкость из расширительного бачка.
2. Отсоединить тормозные трубки от выходов ГТЦ.
3. Открутить тормозной цилиндр от ВУТ.
4. Снять ГТЦ с автомобиля.
5. Открутить болт-пробку (если он есть) в передней части ГТЦ и/или снять стопор в задней части (со стороны ВУТ).
6. Осмотреть ВУТ внутри на предмет подтеков, если там есть следы ТЖ – цилиндр явно неисправен.
7. Вытащить поршни из ГТЦ, предварительно отсоединив их фиксаторы – болты или штифты.
8. Протереть поршни сухой ветошью, осмотреть их на предмет выработки, оценить состояние уплотнителей.
9. Протереть корпус цилиндра внутри, осмотреть его зеркало на предмет задиров, раковин, следов коррозии и других дефектов.
10. Промерить зазоры между поршнями и стенками цилиндра, сравнить их с заводскими допусками.
11. Осмотреть перепускные окна, отверстия и выходы на предмет засоров.

По итогам осмотра деталей ГТЦ можно делать выводы о дальнейшем ремонте. Если имеются следы износа резиновых уплотнительных манжет, можно ограничиться малым ремкомплектом. При наличии износа и на поршнях – нужно купить ремкомплект, состоящий из поршней и резинок. Если же сам корпус ГТЦ имеет внутри задиры, раковины, следы коррозии и другие дефекты – придется менять узел в сборе.

Почему скрипит и заклинивает тормозной суппорт

Второстепенные причины заклинивания:

• колодки неправильно установлены изначально, поэтому начинают скрипеть;
• изношены на 70–80 процентов диски — из‐за агрессивной манеры езды или естественных причин;
• неверно подобрана смазка или она отсутствует;
• внутрь механизма попала грязь, влага.

Одна из главных причин, почему механизм скрипит, заклинивает — перегрев. Трение при активном торможении провоцирует выработку тепла. От этого испытывают высокие нагрузки не только колодки, но и сам прижиматель. Поэтому его, по крайней мере, добросовестные производители, стараются изготавливать из максимально прочного материала.

Замена задних тормозных цилиндров

Лучшие задние тормозные цилиндры на ВАЗ 2110 могут работать долгое время. Примером бракованного изделия может служить тормозной цилиндр, у которого поршни выходят из цилиндра всего на несколько миллиметров, чего недостаточно для раздвижения тормозных колодок.

На срок службы тормозных цилиндров играет и качество тормозной жидкости.Инструкция указывает, что задние тормозные цилиндры извлекаются на снятом тормозном барабане.

Совет: Желательно, чтобы замена задних тормозных цилиндров ВАЗ 2110 выполнялась одновременно на обоих тормозах. Износ одного из элементов указывает, что скоро выйдет со строя и второй.

А цена проведения работ будет уменьшена, за счет разборки автомобиля один раз.

1. Машина устанавливается на смотровую яму или подъемник.
2. Фиксируются передние колеса.
3. Снимаются задние.
4. Используя резиновый молоток, со своего места вытаскивается тормозной диск .
5. Аккуратно извлекается конец верхней стяжной пружины, позиция 7 на первом фото.
6. До этого он соединялся с тормозной колодкой.
7. До конца поднимается ручка ручного тормоза. В этом случае раздвигаются тормозные колодки, и они без особых усилий снимаются.
8. Откручивается от цилиндра тормозная трубка.
9. Снимается задний тормозной цилиндр.

Снятие заднего тормозного цилиндра ВАЗ 2110

1. При необходимости, выполняется замена заднего тормозного цилиндра ВАЗ 2110 новым.
2. Сборка узла выполняется в обратной последовательности.
3. Работа заканчивается прокачкой тормозов.

Совет: Замена тормозного цилиндра на автомобиле ВАЗ 2110 выполняется в строгой последовательности – как демонтаж, так и установка запчастей. Главное условие – исправность и герметичность в гидравлической системе.

Как происходит на автомобиле ВАЗ 2110 замена заднего тормозного цилиндра можно увидеть на видео.

Ремонт задних тормозных цилиндров ВАЗ 2110

Бывают случаи, когда для экономии средств достаточно заменить изношенные детали узла. В этом случае после снятия с автомобиля задний тормозной цилиндр разбирается.

Разборка заднего тормозного цилиндра ВАЗ 2110

1. Снимаются защитные колпачки, поз. 10 на рисунке выше.
2. Из корпуса цилиндра выпрессовываются поршни вместе с деталями для регулирования зазора в автоматическом режиме, образующегося между барабаном и тормозными колодками.
3. После установки поршня поз. 9 на специальное приспособление его проворачивают и вынимают упорный винт, поз. 3.
4. Снимается уплотнительное кольцо поз. 8 и опорная чашка поз. 7 с сухарями поз.5 и пружиной поз.6 с винта.
5. Разъединяются упорное кольцо поз. 4 и упорный винт.

После разборки узла проверяются детали на наличие неисправностей:

1. Рабочие поверхности поршней, цилиндра и упорных колец должны быть гладкими, без царапин и шероховатостей. В противном случае может произойти утечка жидкости и преждевременный износ поршней и уплотнителей.
2. Дефекты на зеркальной поверхности устраняются шлифовкой или притиркой.

Совет: Необходимо следить, чтобы не увеличился внутренний диаметр цилиндра.

1. Проверяется визуально упорный винт, пружины, опорная чашка и сухари. При их повреждении выполняется замена деталей.
2. Уплотнители поз.8 меняются новыми.
3. При необходимости меняются защитные колпачки поз.10.
4. Сборка конструкции производится в обратной последовательности.

При этом нужно учесть:

1. Все детали обильно смазываются тормозной жидкостью.
2. Затяжка упорных винтов должна выполняться моментом 3,9 – 6,9 Нм.
3. Прорезь, расположенная на упорных кольцах, направляется вертикально вверх, отклонение не должно быть более 30 градусов. Это обеспечивает удаление всего воздуха из привода механизма при прокачке тормоза.
4. С помощью приспособления запрессовываются поршни в корпус цилиндра.
5. После сборки проверяется перемещение в корпусе каждого поршня, которое должно быть от 1,25 миллиметров до 1,65 миллиметров.
6. Устанавливаются защитные колпачки.
7. Своевременный ремонт или замена задних тормозных цилиндров – гарантия безопасности движения на дорогах.

Не нашли интересующую Вас информацию? Задайте вопрос на нашем форуме.

Рекомендуем прочитать:

Схема топливной системы ваз 21214 инжектор

Как поднять зарядку генератора ваз 2110, увеличить напряжение при помощи впайки диода

Как почистить сапун на ваз 2106

Какое заливать масло в ваз 2109, когда менять, какое заливать, как заливать

Замена радиатора на ваз 2110. Замена своими руками

Карданчик кулисы кпп ваз 2109

Замена рулевых наконечников на ваз 2110, диагностика и ремонт

Ремонт днища кузова ваз 2107
