Бензонасос не качает при включении зажигания
В первую очередь надо проверить клеммы бензонасоса и питание на них. На фото клеммы износились, что вызвало замыкание контакта и оплавление бензонасоса.
Что делать, если возникла такая ситуация. Алгоритм проверки расписан ниже. Вкратце проверяется наличие напряжение на клеммах бензонасоса. Исходя из этого делаются дальнейшие выводы.
Проверка цепи бензонасоса
Проверка цепи питания.
Если знать, что насос работает (для этого надо получить доступ к нему, извлечь и подсоединить к альтернативному источнику питания), то тогда причину следует искать в проводке автомобиля. Для этого контрольную лампочку следует подсоединить к серому проводу, который выходит на насос.
Именно он и является плюсом. Если лампочка не загорелась, то питание на агрегат не поступает.
Проверка реле и предохранителей
Блок с реле.
Тут изначально стоит проверить предохранители и реле. Блок предохранителей располагается за слева от водителя под торпедой, а потому доступ к нему непростой. Придётся открутить два болта и снять декоративную защитную крышку.
Если данные узлы неисправны, то их следует поменять. Проверяется реле аналогичным способом, что и насос, при подключении контрольной лампочки на вход и выход. Предохранитель можно проверить визуально.

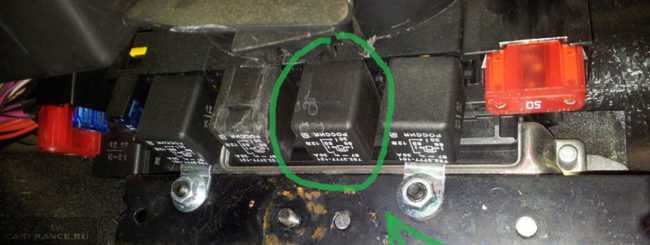

Реле бензонасоса отмечено зелёной стрелочкой
Если автомобиль и после этого не будет заводиться, то следует проверить колодку с разъёмами. Находится оно за блоком предохранителей со стороны водителя в салоне. Тут также можно использовать контрольную лампочку или тестер, при помощи которых проверяется напряжение на входах/выходах.
Что такое реле
Реле называется выключатель электромагнитного действия, который предназначен для коммутации при скачкообразных изменениях входной величины (ток, напряжение) в электрических цепях. Говоря простыми словами, это устройство, которое включается при подаче на него сигнала в виде напряжения, и выключается при исчезновении напряжения. Ток, который коммутирует устройство очень низкий, а для запуска бензонасоса необходима сила тока большой величины. Поэтому его называется еще и своего рода усилителем.
Из чего состоит
Релюшек существует разное количество, но практически все они выполняют схожие функции. Состоит это устройство из контактной группы, которые мы можем увидеть, сняв его с колодки. Внутри него находится катушка с определенным количеством витков медной проволоки, возвратной пружинки и якоря. Все это собрано в определенной последовательности и расположено на плате. Фото контактной группы и форму реле можно увидеть ниже или же ввести в поисковике и посмотреть все виды и типы. Нас интересует реле бензонасоса Нивы Шевроле, которое имеет такой вид.
Принцип действия реле. Реле бензонасоса используется лишь в двигателях с инжекторным типом. В карбюраторных используется бензонасос механического действия. В автомобиле Нива (инжекторной) используется электрический бензонасос на 12В. В электрическую цепь его работы включены провода питания, предохранитель, реле, а также датчики показания топлива в баке. Таким образом, при повороте ключа автомобиля, автоматически подается питание на релюшку. Она, в свою очередь, срабатывает мгновенно и замыкает контакты, которые питают насос. Так кратко происходит включение бензонасоса, в результате чего, сев за руль и повернув ключ, мы слышим его жужжание, свидетельствующее о его работе.
Читать дальше: Авто рено сандеро степвей
Расположение в Ниве
С правой стороны под бардачком находится крышка, а под ней располагается часть электроники автомобиля Нива, вторая часть находится под торпедой со стороны водителя. Под этой крышкой видно расположение четырех реле. Устройство, которое отвечает за включение бензонасоса и его работу, имеет расположение под третьим номером. Рядом возле него находится предохранитель 15А, который предназначен для защиты цепи и электрических устройств насоса подачи топлива.
расположение блока реле в авто
Проверка работоспособности
Чтобы определить исправно ли работает данное устройство, можно использовать два метода:
- Извлечь реле бензонасоса, расположение которого указано выше, и поставить на его место, точно такое же. После установки проверить работоспособность предохранителя. Заменив временно релюшки, можно пробовать запустить двигатель, если при повороте ключа закачка топлива началась, то причина поломки устранена.
- Первый метод предполагает наличие запасного реле. В случае его отсутствия, необязательно мчаться на авторынок и тратить деньги, если нет полной уверенности в его неисправности. Можно сделать перемычку из кусочка проволоки. Можно использовать тонкую проволоку, так как ток в цепи управления устройства небольшой. Этой перемычкой закоротить два контакта на колодке под номером 30 и 87. Их расположение можно определить по картинке на релюшке. Во время замыкания этих контактов необходимо включить зажигание либо сделать это в конце. Если насос в таком случае сработает, то теперь необходимо заменить само устройство переключения. Использовать перемычку на постоянной основе запрещено, она применяется исключительно для определения неисправности.
Возникают ситуации, что при повороте ключа, работа насоса не осуществляется даже при наличии перемычки или нового сменного устройства. А предохранитель находится в исправном состоянии. Это, скорее всего, говорит о том, что вышел из строя насос. Необходимо измерить с помощью вольтметра напряжение на его контактах, если вольтметр покажет наличие 12В, то смело можете покупать новый насос. Если же питания не будет, то это свидетельствует о повреждении цепи питания.
Можно ли отремонтировать реле? Если причина неработоспособности бензонасоса определена, и заключается в неисправности устройства, то исправить ее можно заменив на рабочее. Специалисты-электрики могут перебрать нерабочее устройство, но лучше всего приобрести новое. Стоимость реле на Нива Шевроле колеблется от 200 до 350 рублей. Ремонт у специалиста будет стоить примерно так же, делать выводы вам, стоит ли его ремонтировать. Зная расположение этого электронного устройства, основной принцип работы и способы проверки на работоспособность в Ниве Шевроле, можно смело пробовать устранять проблему неисправности работы бензонасоса самостоятельно.
Местонахождение реле топливного насоса в автомобиле
Шевроле Нива выгодно отличается от своего предшественника прежде всего компоновкой и удобным доступом ко всем деталям. Конструкторы предусмотрели для реле и блока предохранителей самое надежное место в этом внедорожнике – в салоне под приборной панелью. Всего в Niva Chevrolet устанавливается 2 монтажных блока. Первый расположен слева от рулевой колонки под откидной крышкой, второй под бардачком со стороны переднего пассажира.
Нас интересует второй блок. Он объединяет блок управления двигателем и 4 силовых реле на металлической планке. Снаружи этот узел закрыт декоративной пластикой крышкой. Интересующее нас устройство расположено слева третьим по счету. Предохранитель бензонасоса Шеви Нива размещен на левом краю этого блока. Номинал предохранителя 15 А. Для удобного доступа к нему рекомендуется снять крышку перчаточного ящика.
Порядок разборки бардачка Шеви Нива:
- снимаем клемму с аккумулятора;
- отверткой откручиваем саморезы, крепящие бардачок (1 справа, 2 слева и по паре в верхней и нижней части);
- наклоняем корпус бардачка вперед и аккуратно вытаскиваем, отсоединяем подсветку;
- снимаем защитную крышку монтажного блока.
Точное расположение указано на фото. Хорошо видно заводскую маркировку каждого разъема и за что он отвечает. Изменения рестайлингового автомобиля с 2009 года от дорестайлингового затронули только основной монтажный блок с реле и предохранителями. Теперь несколько электрических цепей заведены на одно реле. Расположение реле и предохранителей под бардачком не поменялось.
Бензонасос нива шевролет — ремонт и эксплуатация
НАШЁЛ. Шевроле Нива
Если давление есть — с бензонасосом все в порядке.
Специалисты-электрики могут перебрать нерабочее устройство, но лучше всего приобрести новое.
Цена нового реле на Ниву Шевроле примерно от двухсот до четырехсот рублей, такая же цена будет у ремонта, поэтому какой вид замены выберите решать только .
А сегодня началось с того, что утром пару часов проездил по всяким делам по городу с частыми остановками минут на Машину как водится глушил и заводил без каких либо проблем.
Был правда один нехороший «звоночек» — какой-то провал или как назвать «потеря мощности» что-ли, при скорости 60 км на 4 передаче машина на секунды практически не реагировала на педаль газа, потом резкий рывок как бы завелась с толкача , хотя по тахометру не понял, и не заглохла на ходу и как будто двигатель работал ровно на инжекторных машинах никогда с таким не сталкивался, ощущения такие как при подклинивании оси дроссельной заслонки при открытии во второй камере в карбюраторной..
Ну так вот, в очередной раз после остановки, машина завелась и через несколько секунд обороты стали падать и чих-пых — заглохла.
Как рас под ней находится четыре реле, устройство, отвечающее за работу и включение бензонасоса расположено под номером три, а предохранитель отвечающий за защиту электрических устройств и цепи находится рядом с ним. Бывает такое что когда заводишь авто насос не работает, а предохранитель исправен, то это может свидетельствовать о том, что из строя вышел сам насос, понять это можно измерив напряжение вольтметром, если напряжение будет 12в, то это будет свидетельствовать о том, что насос сломался, и нужно покупать новый.
Если реле вышло из строя можно ли его отремонтировать самостоятельно?
Если причина ясна по которой бензонасос не работает, то отремонтировать можно ее просто заменив на новое рабочее. В автомобиле Нива инжекторной используется электрический бензонасос на 12В.
В электрическую цепь его работы включены провода питания, предохранитель, реле, а также датчики показания топлива в баке.
Таким образом, при повороте ключа автомобиля, автоматически подается питание на релюшку. Она, в свою очередь, срабатывает мгновенно и замыкает контакты, которые питают насос. Так кратко происходит включение бензонасоса, в результате чего, сев за руль и повернув ключ, мы слышим его жужжание, свидетельствующее о его работе.
Под этой крышкой видно расположение четырех реле. Устройство, которое отвечает за включение бензонасоса и его работу, имеет расположение под третьим номером.
Рядом возле него находится предохранитель 15А, который предназначен для защиты цепи и электрических устройств насоса подачи топлива. Извлечь реле бензонасоса, расположение которого указано выше, и поставить на его место, точно такое же. После установки проверить работоспособность предохранителя.
В ногах переднего пассажира. Сдвигаем в крайнее заднее положение сидение и ползем туда: Предохранитель и реле бензонасоса Иногда предохранитель цел, но его посадочное место плохое плохо прижимается.
Рекомендуется аккуратно повернуть «ноги» предохранителя. Если «щелкает» — то с ним все в порядке. Находится он там же где и предохранитель. Алгоритм проверки расписан ниже.
Методы устранения неисправностей электрической цепи бензонасоса
Типовое реле бензонасоса 75.3777-10 имеет 4 контакта, катушку с якорем, пружину для размыкания контакта. Когда подается напряжение на управляющие контакты, происходит втягивание стержня внутрь обмотки и происходит замыкание другой пары контактов. Отключается автоматически, как только происходит обесточивание слаботочных разъемов.
Преимущества использования реле в автомобилях Нива Шевроле:
- исключается самопроизвольный ток утечки в бортовой системе;
- надежное управление всеми электродвигателями;
- быстрый и гарантированный запуск электрических механизмов;
- защита сети от перегрузки.
Реле бензонасоса появилось на автомобилях семейства Chevrolet Niva с 2003 года, когда был установлен инжекторный двигатель. Моторы семейства ВАЗ 21213 оснащены карбюратором и не имеют реле в системе подачи топлива.
Шевроле Нива выгодно отличается от своего предшественника прежде всего компоновкой и удобным доступом ко всем деталям. Конструкторы предусмотрели для реле и блока предохранителей самое надежное место в этом внедорожнике – в салоне под приборной панелью. Всего в Niva Chevrolet устанавливается 2 монтажных блока. Первый расположен слева от рулевой колонки под откидной крышкой, второй под бардачком со стороны переднего пассажира.
Нас интересует второй блок. Он объединяет блок управления двигателем и 4 силовых реле на металлической планке. Снаружи этот узел закрыт декоративной пластикой крышкой. Интересующее нас устройство расположено слева третьим по счету. Предохранитель бензонасоса Шеви Нива размещен на левом краю этого блока. Номинал предохранителя 15 А. Для удобного доступа к нему рекомендуется снять крышку перчаточного ящика.
Порядок разборки бардачка Шеви Нива:
- снимаем клемму с аккумулятора;
- отверткой откручиваем саморезы, крепящие бардачок (1 справа, 2 слева и по паре в верхней и нижней части);
- наклоняем корпус бардачка вперед и аккуратно вытаскиваем, отсоединяем подсветку;
- снимаем защитную крышку монтажного блока.
Монтажный блок предохранителей и реле Большинство цепей питания электрооборудования автомобиля защищено плавкими предохранителями.
Не защищены предохранителями цепь заряда аккумуляторной батареи, цепи пуска двигателя, генератора.
Рис. 1
Рис. 2
Рис. 3. Схема соединений монтажного блока (наружная цифра в обозначении наконечника провода – номер колодки, а внутренняя цифра – условный номер штекера)
Рис. 3
Предохранители и реле установлены в блоке (рис. 1), который находится в салоне автомобиля под панелью приборов с левой стороны от рулевой колонки. Схема внутренних соединений монтажного блока представлена на рис. 3.
Обознач
Ток (А)
Защищаемые элементы
Фонари освещения номерного знака, лампы габаритного света в левой блок-фаре и левом заднем фонаре,
Лампа ближнего света (левая блок-фара)
Лампа дальнего света (левая блок-фара), контрольная лампа включения дальнего света фар
Левая противотуманная фара
Реле электростеклоподъемников, электростеклоподъемники передних дверей
https://www.youtube.com/watch?v=h0PieAXprnY
Реле звукового сигнала, звуковой сигнал, плафон освещения багажника
Элемент обогрева стекла двери багажного отделения, реле обогрева стекла двери багажного отделения,
Выключатель обогрева стекла двери багажного отделения, реле очистителя ветрового стекла,
электродвигатель очистителя ветрового стекла, насос омывателя ветрового стекла,
Блок дистанционного управления электропакетом (блокировка дверей)
Лампы габаритного света в правой блок-фаре и правом заднем фонаре, регулятор яркости подсветки приборов
Лампа ближнего света (правая блок-фара), мотор-редукторы регулятора пучков света блок-фар
Лампа дальнего света (правая блок-фара)
Правая противотуманная фара
Реле-прерыватель указателей поворотов и аварийной сигнализации (в режиме аварийной сигнализации)
Плафоны освещения салона, контрольная лампа состояния противоугонной системы, сигналы торможения, дополнительный сигнал торможения
Замена сетки бензонасоса на калине
Добро пожаловать! Сеточка бензонасоса — она же топливный фильтр грубой очистки, устанавливается она в самом бензонасосе и когда он сосёт бензин из бака в двигатель, этот бензин через эту сеточку проходит и очищается, потом же он попадает в топливные трубки и идёт дальше, где доходит до фильтра тонкой очистки и снова очищается, оба фильтра рекомендуется менять сразу, потому что при смене только лишь одного, фильтра тонкой очистки например, в фильтре грубой останется грязь, которая может лететь дальше и тем самым новый фильтр, загрязниться гораздо быстрее, чем это произойдёт, когда оба фильтра будут заменены одновременно.
Примечание! Для замены сеточки, времени нужно минимум, всего то бензонасос придётся вытащить и разобрать его чутка, примерно минут за 20-25 вы должны будете управиться, из инструментов будет нужно взять: Молоток и отвёртку, ну и конечно же про набор всех ключей которые есть в вашем арсенале не забудьте!
Где находится сетка бензонасоса? Она на нём самом расположена в самом низу, для наглядности возьмём фотографию самого топливного насоса (Это его второе название), она как вы видите приведена ниже, бензонасос состоит из таких частей как ДУТ — это Датчик Уровня Топлива, а так же в него входит регулятор давления топлива (Это только на двигателях с объёмом 1.6) и конечно же сам его корпус (Сразу предупредим, корпуса в бензонасосе два, корпус самого насоса и корпус всего модуля целиком), чтобы добраться до сеточки, корпус модуля с бензонасоса снять нужно будет и когда бензонасос с корпусом в руках у вас окажется, а корпус модуля будет убран в сторонку, перед вашими глазами окажется сеточка, которую время от времени и нужно менять, для наглядности на маленьком фото она стрелкой показана.
Когда нужно менять сетку бензонасоса? Когда она сильно засоряется, в топливной системе падает давление, машина начинает ехать плохо, появляются рывки и провалы, в начале они не явные, но поездив немного, они всё увеличиваются и увеличиваются, это говорит не только об одном, а может и бензонасос сам пришёл в негодность, но в начале проверку нужно начинать с топливного фильтра тонкой очистки и с сеточки, для этого снять их будет нужно и если сеточка сильно загрязнена, то её придётся заменить на новую, фильтр тонкой очистки так уже не проверишь, его нужно будет перевернуть и посмотреть какой бензин из него выльется, если весь грязный, то фильтр тоже подлежит замене и всегда учитывайте тот факт, что при сильной засорённости фильтров (И сеточки это тоже касается) бензонасос начинает работать на износ и через короткое время, он может прийти в негодность (Он шуметь кстати ещё начинает, при сильной засорённости обоих фильтров, поэтому менять их своевременно не забывайте, а именно с нашим бензином, раз в 15-20 тыс. км., будет нормально, хотя завод каждые 30 тыс. км., рекомендуем, но это уже как говорится, решать только вам).
Примечание! Вообще не залезая в топливную систему, можно при помощи манометра определить что же именно пришло в негодность, как это сделать, читайте в статье: «Проверка манометром давления в топливной системе на ВАЗ»!
Как заменить сетку бензонасоса на ВАЗ 1117-ВАЗ 1119?
Снятие: 1) Прежде чем её снимать и менять на новую, топливный насос нужно будет вытащить, делается это очень быстро и проблем возникнуть не должно будет, только обязательно прочтите нашу инструкцию по его снятию, чтобы проблем действительно никаких не возникло, более подробно о том как снять бензонасос с машины, читайте в статье: «Замена бензонасоса на автомобилях».
2) Теперь когда бензонасос снят, преступайте к его разборке, в начале отсоедините колодку проводов от промежуточного разъёма (см.
большое фото), а затем по кругу отожмите четыре защёлки, которые крепят корпус модуля к корпусу топливного насоса и после чего, снимите корпус бензонасоса с автомобиля, подняв его вверх, но только полностью снять его вы не сможете, потому что трубки мешать будут (Отсоединять их не нужно, вам хватит того что корпус бензонасоса выйдет немного из корпуса модуля бензонасоса и вы замените сеточку на новую).
Другие причины неисправностей бензонасоса
Достаточно часто непрофессиональная установка дополнительного электрооборудования или охранных противоугонных систем приводит к тому, что питание на бензонасос пропадает по причине перепутанных контактов или других ошибок подключения.
Напоследок добавим, что бензонасос в бензобаке погружается в бензин, в котором активно охлаждается. Привычка ездить с пустым баком может быстро вывести электромотор бензонасоса из строя, так как происходит его подгорание.
Какие функции выполняет реле бензонасоса, признаки поломки. Где устанавливается реле топливного насоса, как правильно проверять реле бензонасоса.
Почему стартер нормально крутит, но двигатель не схватывает, не заводится. Основные причины неисправности, проверка систем топливоподачи, зажигания. Советы.
Диагностика неисправностей, которые могут указывать на проблемы с бензонасосом. Самостоятельная проверка устройства, замер давления в топливной рампе.
Причины свиста и повышенного шума во время работы бензонасоса, перегрев насоса. Как самому провести диагностику и устранить поломку. Советы и рекомендации.
Как поменять бензонасос. Расположение бензонасоса, стравлиание давления в системе,откручивание топливных магистралей, снятие насоса, обратная сборка.
Что делать, если машина стала хуже разгоняться, не набирает скорость, есть провалы при разгоне. Почему мотор не тянет, как найти причину снижения мощности.
Т.к. вы неавторизованы на сайте. Войти.
Т.к. вы не трастовый пользователь (не подтвержден телефон). Укажите и подтвердите телефон. Подробнее о трастовости.
Т.к. тема является архивной.

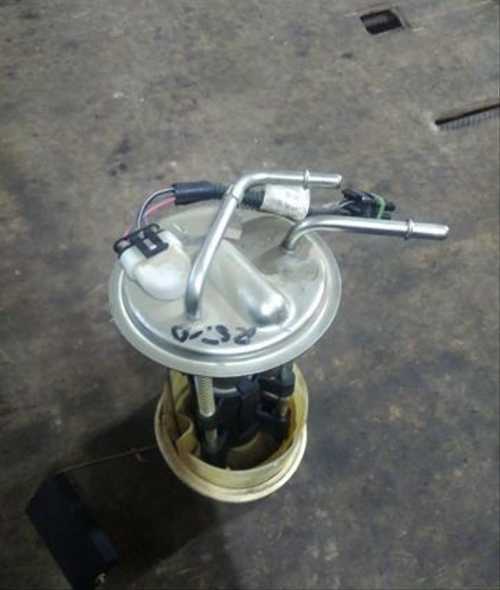

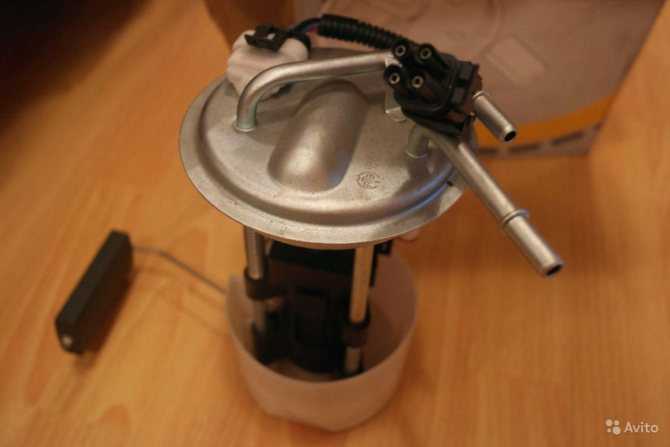

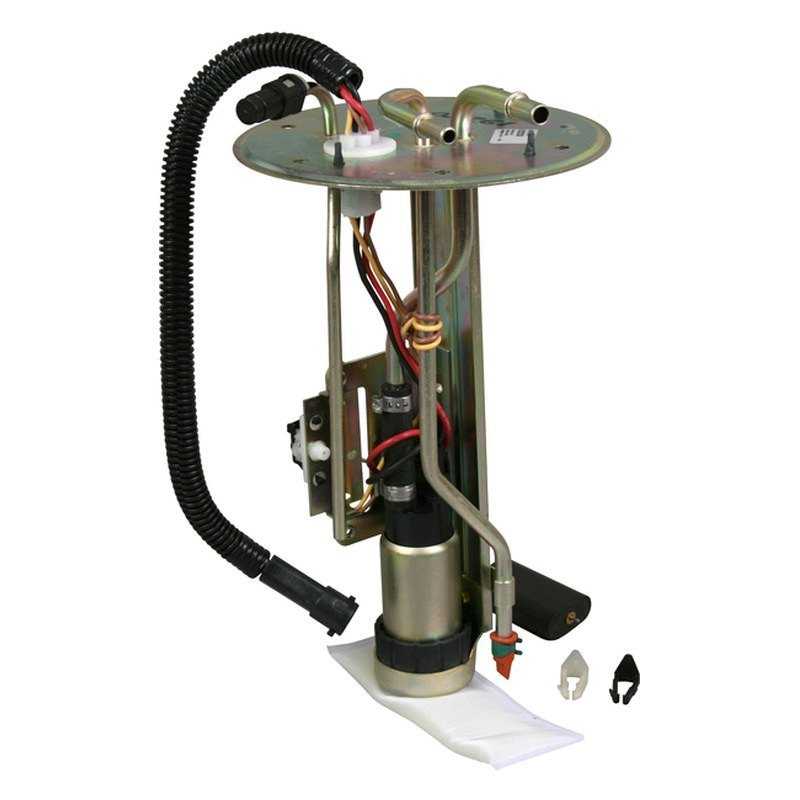

Как функционирует бензонасос Нивы Шевроле

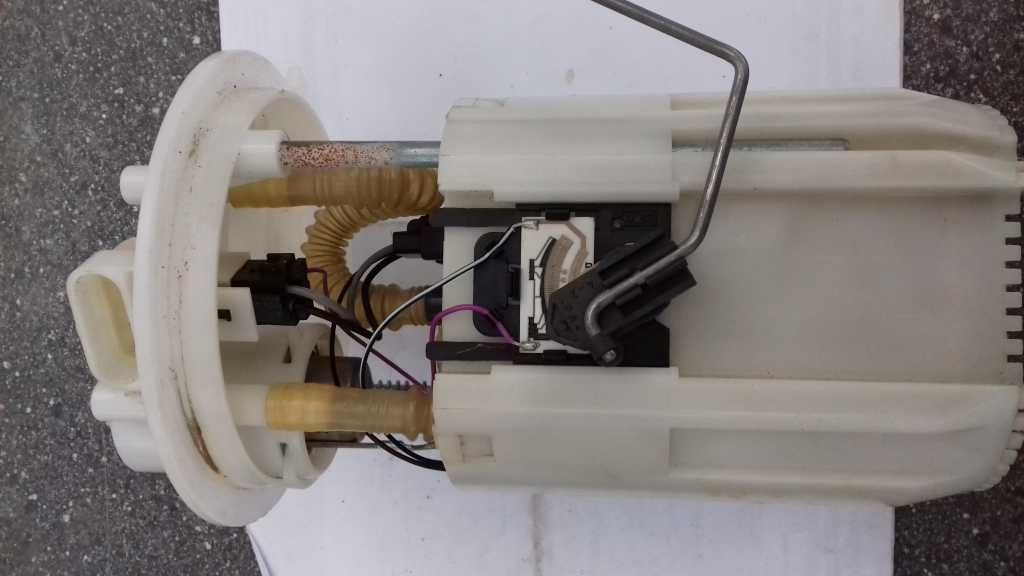

После демонтажа модуля необходимо приступить к его разборке, так как сам моторчик находится внутри корпуса. Алгоритм разборки интуитивно понятен. Электромотор вставлен в специальный корпус, удерживающийся шплинтом на направляющих. На роторе закреплена крыльчатка с лопастями. При ее вращении образуется завихрение топлива, в результате которого бензин приобретает кинетическую энергию и поступает в магистраль. Узел при выходе из строя меняется целиком, так как считается неразборным.
Рычаг поплавка соединен с ползунком реостата. При изменении уровня топлива в баке изменяется сопротивление резистора датчика.
Команда включения моторчика поступает от ЭБУ, но управление цепью осуществляет электромагнитное реле бензонасоса.
Оно расположено под бардачком с пассажирской стороны и закрыто декоративной крышкой. В том же блоке установлен предохранитель цепи
На эти две детали необходимо обращать внимание, так как они часто становятся причиной неисправности
Топливо поступает в бензонасос через фильтрующий элемент, выполненный в виде мелкой сетки. Это уберегает узел от попадания внутрь крупных инородных частиц. Запрещается «сушить» бак, то есть расходовать топливо до конца, так как насос должен оставаться погруженным для частичной смазки и охлаждения. При работе крыльчатки в магистрали нарастает давление, которое варьируется от 3,6 до 4 бар, если включено зажигание, а двигатель не работает. При достижении предельного давления срабатывает клапан регулятора.
Устройство реле и его предназначение в автомобиле
Принцип действия любого стандартного реле в автомобиле – это замыкание или коммутация двух контактов на силовой электрической цепи при помощи электромагнитного поля. Замыкание контактов напрямую через выключатель потребует использования толстых проводов и приведет к падению напряжения во всей бортовой сети. Коммутатор с электромагнитной катушкой внутри позволяет малым током замкнуть нужный контакт и подать напряжение на участок цепи. Через него в автомобиле Шеви Нива запитаны фары, вентиляторы отопления и охлаждения, стеклоподъемники, стартер и другие узлы.
Типовое реле бензонасоса 75.3777-10 имеет 4 контакта, катушку с якорем, пружину для размыкания контакта. Когда подается напряжение на управляющие контакты, происходит втягивание стержня внутрь обмотки и происходит замыкание другой пары контактов. Отключается автоматически, как только происходит обесточивание слаботочных разъемов.
Преимущества использования реле в автомобилях Нива Шевроле:
- исключается самопроизвольный ток утечки в бортовой системе;
- надежное управление всеми электродвигателями;
- быстрый и гарантированный запуск электрических механизмов;
- защита сети от перегрузки.
Реле бензонасоса появилось на автомобилях семейства Chevrolet Niva с 2003 года, когда был установлен инжекторный двигатель. Моторы семейства ВАЗ 21213 оснащены карбюратором и не имеют реле в системе подачи топлива.
