Chevrolet Aveo Sedan 2013, 116 л. с. — электроника

Chevrolet Aveo, 2013

Chevrolet Aveo, 2013

Chevrolet Aveo, 2013

Chevrolet Aveo, 2013

Комментарии 17

Добрый день ! Сканер ставили уже давно, не было с ним проблем ? Я покупал похожий, всё работало, один раз завёл машину, приборная панель не работает…отключил сканер, подождал, завёл, всё ок, больше не ставил. Наверно нельзя пользоваться постоянно

Подскажи пожалуйста а на авео т250 тотже вроде разъем? И можешь ссылку кинуть где брал?

Подскажите пожалуйста показывает ли температуру рабочей жидкости в акпп

Друг подскажи, вот уменя чек загорелся тролит движок, обд2 не пользовался, как считаешь первый раз обд2 самому сделать или все таки к автоэлектрику идти?

Если обд2 есть — проверь. Но он просто покажет в каком цилиндре пропуск зажигания. Потом меняешь свечку с пропуска с нормальной свечкой и снова проверяешь на пропуски.Пропуск в другом цилиндре — меняй свечи. Пропуск в том де цилидре — езжай по гарантии к оффициалам. Пусть меняют модуль зажигания по гарантии

где приобрел.Программа на русском сразу была .

Взял на алиэкспрессе. Програма отдельно от самого сканера ставится. В Торке есть рус

Какая польза от данного прибора что можно сделать с его помощью например уменьшить расход топлива и т.д

Умееньшить расход, отрастить крылья, отпугнуть ментов…Это диагностическая приблуда. С ее помощью можно считывать показания компьютера

Я понял так что там выводятся показатели бортового компа на монитор смартфона или п.к и что там интересного

Смотря что тебе интересно.Я слежу расходом, изменениями и прочим.

Ясно в общем бестолковая вещь деньги на ветер.

Каждому свое. Для тех, кто не умеет водить, иашина тоже является бестолковой вещью

Не хочу спорить мой водительский стаж 45 лет и я считаю авто промышленность идет вперед и та информация что есть на щитке приборах отвечает всем современным требованиям.Да были приборы температура давление масла и т.д значит опыт автомобилестроения показал что нужно на панели приборов необходимо.

можно и без спидометра с тахометром обойтись, на слух определять обороты и скорость, опыт то у вас есть большой. Зато когда у вас загорится ЧЕК вы со своим никому не нужным 45- летним стажем поедете платить деньги в среднем тысячу за то чтоб вам тупо сказали в чем ошибка, а автор просто подключит приблуду за 500 рублей и сам сможет определить неисправность. Я бы не отказался от датчика температуры на панели, а у меня нет, видимо опыт авто промышленности показал что он мне не нужен.

Хочу сказать что вы зря написали (со своим никому не нужным 45-летним стажем) если вы пользуетесь интернетом то можно найти любой ответ по проблеме с указателем неисправности хотя бы на DRIVE2.RU или в контакте в группе Шевроле Авео (Т300) — Chevrolet Aveo стоит там задать любой вопрос и вам ответят люди которые сталкивались с такой то проблемой.Знайте и опыт тоже не пропьеш.

Если у вас загорится лампочка неисправности, то интернет и форум вам ничем не поможет, если ваш бортовой компьютер не покажет вам код ошибки, а многие авто как раз не показывают код, поэтому люди или едут платить бешеные деньги за диагностику, либо покупают ненужную по вашему мнению такую приблуду. Плюс с помощью этого устройства можно заметно снизить расход топлива, если некоторое время поездить и понаблюдать за мгновенным расходом топлива, тем самым станет понятно когда в какой момент и на какой передачи авто потребляет наименьшее количество топлива. Исходя из этих наблюдений при желании можно скорректировать свой стиль езды и тратить меньше на топливо. Я не хотел вас оскорбить, просто много слышу от «опытных» людей, что какие то современные вещи абсолютно бесполезны, и эти люди доказывают это своим опытом, стажем, и пытаются убедить с высоты прожитых лет, хотя просто в силу возраста и может быть упрямства не могут принять и согласиться с тем, что молодежь иногда в чем то может оказаться опытнее/умнее, за счет большей продвинутости.

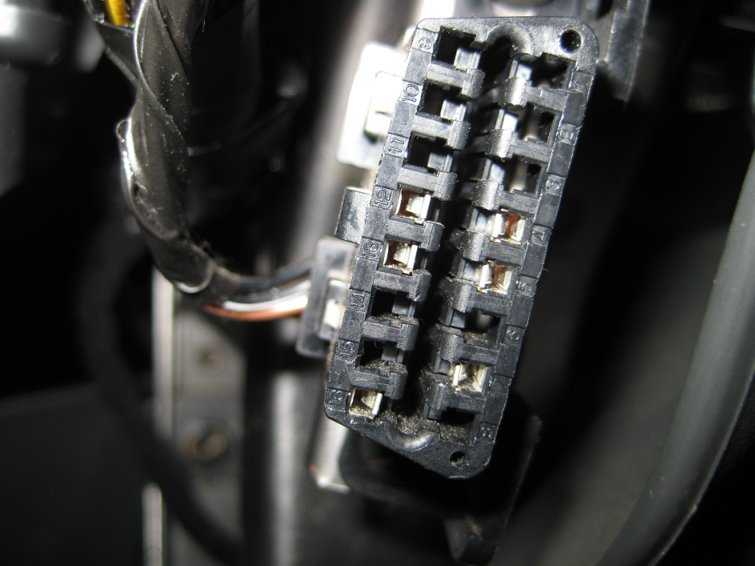

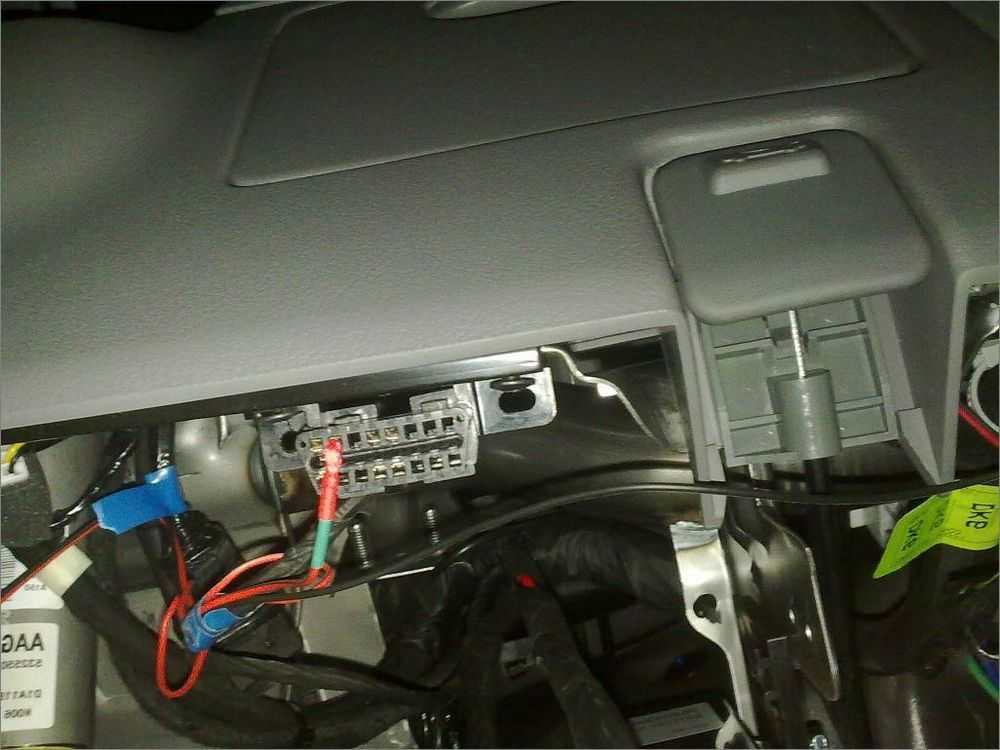

Диагностическая колодка (разъем) системы бортовой диагностики OBD-2 автомобиля Chevrolet Aveo T300 (седан, хетчбэк с 2011 года выпуска) расположена слева снизу панели приборов (рядом с рукояткой привода открывания капота).

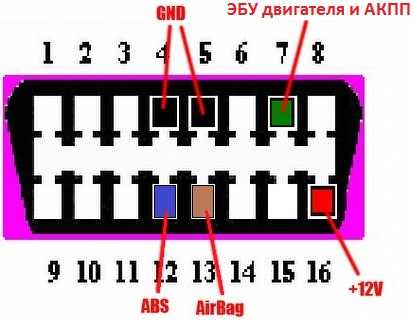

Распиновка General Motors (GM) OBD II diagnostic interface

Продолжение в статье Сказ о том, как я бесполезные китайские приборы покупал P. Запустите двигатель.

Проехать на автомобиле не менее 10 минут с соблюдением следующих условий. Во время движения не допускается выполнять никаких незаконных или небезопасных маневров.

Движение по автостраде Неровные дороги Проверить жалобы клиента и повторно создать необходимые условия вождения. Не отключая двигатель, подсоединить сканирующий прибор и провести проверку на наличие каких-либо DTC.

Chevrolet Epica дебютировал в 2006 году на Женевском автосалоне. Автомобиль был разработан Daewoo – корейским подразделением GM. Сборка модели под знаком Шевроле осуществлялась в Южной Корее, Калининграде, Казахстане и в Узбекистане. В 2008 году седан пережил рестайлинг, в процессе которого была пересмотрена задняя часть, фонари и бампер. Обновилась и приборная панель.

При длине 4,8 метра Шевроле Эпика претендует на бизнес-класс. Салон без дизайнерских изысков, достаточно строг и добротен. Он порадует владельца простором и неплохими отделочными материалами. Седан готов похвастаться и вместительным багажником – 480 литров.

В базовой комплектации можно найти все самое необходимое: центральный замок, кондиционер, ABS, гидроусилитель, электрические стеклоподъемники, передние и боковые подушки безопасности. Автоматический климат-контроль, датчики парковки и ESP доступны в более богатых комплектациях.

Компьютерная диагностика авео своими руками

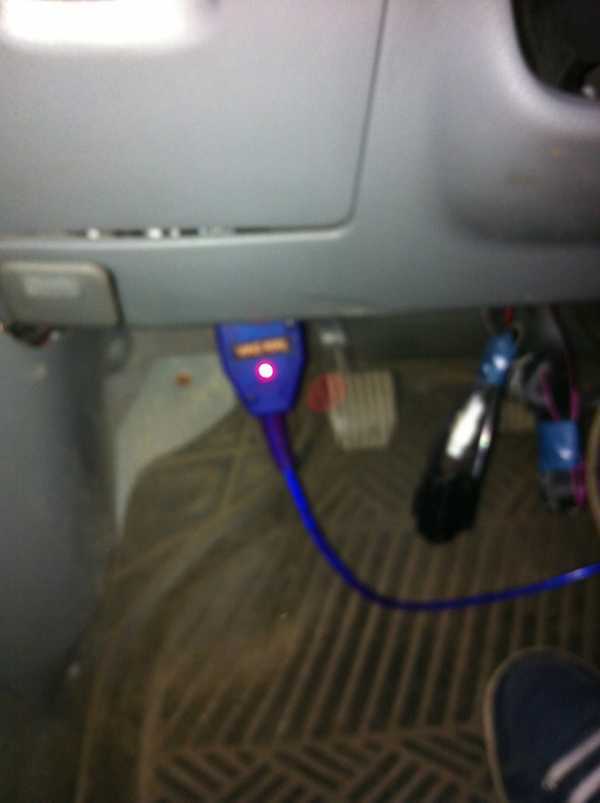

Подключаем доработанный диагностический адаптер к разъему, который находится над педальным узлом. Если все выполнено правильно, на адаптере загорится зеленый светодиод.

Открываем предустановленную бесплатную программу Chevrolet Explorer v1.7 или свежее.

Находим в верхней панели вкладку настроек, выбираем свой СОМ порт.

В верхней панели во вкладке Сервис проводим проверку адаптера, нажав соответствующую кнопку.

Выбираем свой блок управления двигателем, кликнув правой кнопкой мыши по кнопке выбора ЭБУ. В нашем случае Bosch 7.9.7.1.

Включаем зажигание и подключаемся к ЭБУ. Если зажигание не включить, появится всплывающее окно с сообщением о невозможности подключения.

Заходим в меню диагностики ЭБУ, после чего можно выбрать любую функцию по проверке состояния системы. В частности, считывание и удаление ошибок, проверка состояния любого датчика, реле, клапана адсорбера, EGR и многих других систем и исполнительных механизмов.

Состояние системы можно отслеживать как в обычном табличном режиме, так и в режиме графиков, что более наглядно.

В этой вкладке можно провести проверку массы показателей — работы каждой из четырех форсунок, реле вентиляторов радиатора, реле кондиционера,бензонасоса, клапан продувки адсорбера и многого другого.

Теперь проведем проверку АБС. Для этого переключаем установленный ползунковый переключатель в положение для проверки АБС (№12).

Снова открываем программу Chevrolet Explorer и выбираем функцию проверку системы АБС.

Программа открывает окно для диагностики системы, где можно увидеть параметры, ошибки, а также отследить в реальном времени скорость вращения каждого из колес и, соответственно, корректность работы каждого из колесных датчиков АБС и задающих дисков.

Так можно провести диагностику любого двигателя Шевроле Авео, потратив копейки и минимум времени. Єто поможет с высокой долей вероятности обнаружить неисправность и устранить ее, при необходимости быстро заменив запчасть из каталога Шевроле.

Установка и настройка драйверов диагностической программы: коротко о главном

Далее требуется установить драйвера на компьютер с диска, идущего в комплекте с адаптером. В случае отсутствия диска, загрузить подходящий пакет программного обеспечения можно с официального сайта Шевроле, предварительно проверив ПО на совместимость по артикулу устройства.

При загрузке драйверов через сеть, архив с ПО требуется распаковать на жесткий диск и потом установить

Далее подключаем адаптер к компьютеру и ждем отображения устройства: большинство устройств устанавливаются в автоматическом режиме, однако может потребоваться и внимание пользователя – при отсутствии отображения адаптера в проводнике требуется самолично указать путь к пакету установленного ПО через Диспетчер Задач

Chevrolet Epica — чтение и сброс ошибок бортового компьютера

Для считывания и сброса ошибок двигателя (Check, Check engine), подушек безопасности (AirBag) и других систем необходимо использовать специальное оборудование (сканеры) или недорогие адаптеры, которіе подключаются в сервисный разъем автомобиля OBD2. Сам разъем находится под торпедо над педалью газа.

Специализированные сканеры стоят дорого, и если нужно прочитать код ошибки или стереть их только в своем авто, можно приобрести 2 адаптера: K-Line адаптер с переключением по линиям для чтения и сброса ошибок подушек безопасности и ELM 327 OBD2 для чтения и обнуления ошибок ЭБУ двигателя.

K-Line адаптер с переключением по линиям

При помощи K-Line адаптера с переключением по линиям можно считать и сбросить ошибки по AirBag Chevrolet Epica. Подробнее тут:

Адаптер ELM327

Для чтения и сброса ошибок двигателя можно использовать адаптеры на базе ELM 327 OBD2 и программу для ОС Android — Torque.

Адаптеров ELM 327 существует великое множество. Практически все из них подойдут для диагностики Эпики. Отличия заключаются в способах подключения к ПК или планшету/смартфону и версии устройства. Существующие интерфейсы Elm327: USB (провод) — для подключения к ПК, беспроводный канал связи Bluetooth для подключения к Android смартфонам и автомагнитолам, или WiFi — с помощью него можно подключиться к iPhone, Android и ПК. Выбор интерфейса зависит от того, к какому устройству будет подключен Elm327 и поддерживается ли данный интерфейс программой, работающей с устройством. Версия Elm327 1.5 стоит дороже, чем 2.1, но зато поддерживает большее количество протоколов, что позволит использовать адаптер на большем кол-ве моделей автомобилей. Например Elm327 v1.5 будет работать с Daewoo Lanos, а вот Elm327 v2.1 уже не сможет прочитать данные с этой модели автомобиля.

Купить сканер-адаптер Elm327 с Bluetooth v1.5 можно от 6$ до 10$. Причем цена в странах СНГ уже практически не отличается от стоимости приобретения Elm327 в Китае.

Как было сказано выше, для работы с Elm327 (по USB, Bluetooth и WiFi) отлично подходит программа Torque (Lite — бесплатно, Pro — платно 1,7$). В платной версии есть недоступные в версии Lite возможности.

Torque имеет русскоязычный интерфейс, который будет использоваться по умолчанию. Если в Android установлен основной язык, например белорусский, которого нет в Torque — программа будет отображаться на английском языке. Чтобы русифицировать Torque под Android необходимо изменить использующийся по умолчанию язык в настройках телефона/планшета/магнитолы на русский и перезапустить Torque (выйти и снова запустить программу).

Время прочтения

Сложность материала:

Для новичков — 2 из 5

Адаптер ELM327 применяется на большом количестве автомобилей, в том числе Шевроле. Устройство несложное в обращении, не требует дополнительной электроники для коммутации. Работает с большинством ПО, которое доступно для свободного скачивания.

Благодаря простоте подключения владельцу не требуется специальных навыков в коммутации сканера. Соединения с ЭБУ осуществляется через OBD2 шину, а отображение информации – через планшет, ноутбук или любое другое мобильное устройство.

В этом разделе вы узнаете:

Важно:

Модели старших годов выпуска могут оснащаться разъемом стандарта OBD2, но не поддерживают доступные ISO. Такие блоки диагностируются отдельными средствами.

Трансмиссия

2-литровый мотор мог сочетаться как с 5-ступенчатой механикой, так и с 5-скоростным автоматом. 2,5–литровый агрегат комплектовался исключительно автоматической коробкой передач. С 2008 года стали предлагать автомобили с 6-скоростным автоматом.

Владельцы авто с МКПП нередко отмечают хруст при включении 1-ой и 2-ой передач. Кроме того, в экземплярах конца 2010 и 2011 года зачастую выбивает 1-ую или 4-ую передачу. Недуг связан с недостатками сборки и, как правило, проявлялся еще в гарантийный период. Тем не менее, симптомы наблюдаются и после 50-100 тыс. км.

Выжимной подшипник и главный цилиндр сцепления (2 000 руб.), порой, требуют замены еще на первых 100 000 км. Сцепление служит более 150-200 тыс. км – от 11 000 рублей за комплект.

5-ступенчатая АКПП – продукт японской Aisin Warner, получившая обозначение AW55-51SN. Ее слабое место – соленоиды, который могут выйти из строя после 100-150 тыс. км. Реже страдает гидроблок. Своевременное обновление трансмиссионной жидкости (через каждые 60 000 км) продлит жизнь коробке. В противном случае, после 150-200 тыс. км более серьезного ремонта не избежать.

6-диапазонный автомат 6Т40 разработан инженерами GM. Он существенно уступает в надежности японской коробке. Проблемы могут начаться после первых 50 000 км. Например, обнаруживается течь сальника привода, чаще левого. Более серьезные неисправности наблюдаются уже через 70-100 тыс. км — изнашиваются соленоиды и гидротрансформатор. Позже встречается разрушение волнистой пружины или стопорного кольца. Стоимость ремонта – от 60 000 рублей. 6Т40 более чувствителен к состоянию масла, которое лучше обновлять через каждые 40 000 км.

Наружные ШРУС изнашиваются после 100 000 км. Стоимость «гранаты» — от 3 000 рублей. Спустя 100-150 тыс. км может появиться люфт или гул в районе подвесного подшипника правого приводного вала. Достаточно заменить подшипник стоимостью около 400 рублей.

Режимы диагностики, OBD протоколы для автомобилей марки Chevrolet

Стандарт OBD обеспечивает обмен информацией между различными узлами двигателя и электронным блоком управления. Адаптер выполняет функцию декодера. Информационные пакеты считываются с ЭБУ и переводятся в поддерживаемый набор данных. Диагностическое программное обеспечение выводит статистику в доступном для пользователя виде.

Стандарт OBD2 предусматривает пять протоколов обмена информацией:

• ISO15765-4 (CAN);
• ISO14230-4 (KWP2000);
• ISO 9141-2;
• J1850 VPW;
• J1850 PWM.

Тип CAN — более скоростной и работает в дуплексном режиме. Используется на большинстве новых авто. Шевроле поддерживает следующие стандарты передачи:

• ISO 9141;
• KWP Fast;
• VPN;
• CAN.

Функционирование других режимов зависит от типа блока управления.

Важно:

Не каждый протокол обеспечивает поддержку всех режимов диагностики. Перед использованием прибора проверьте год выпуска штатного блока управления. Чем более новый автомобиль, тем больше режимов поддерживает ЭБУ.

Примечание:

(1) — Цифры между скобками (x3) соответствуют количеству транспортных средств одного и того же типа

(2) — Мощность в лошадиных силах по DIN (умножается на 0,736 для мощности в кВт)

(3) — ПИД поддерживается только для основного датчика кислорода (№ 1)

• Столбец режима X: транспортное средство, показывающее 00000000 в режиме, означает, что соответствующий PID не активен и что в результате режим поддерживается, но не отвечает ни на какие запросы. Ни один из автомобилей, описанных ниже, не поддерживает режим 8.
• Энергетическая колонка: тип топлива, Die для дизеля, Pet для бензина, Hyb для гибрида
• Транспортные средства в этом списке классифицируются в алфавитном порядке в зависимости от марки, модели, затем в порядке возрастания мощности.

Режим 1

Этот режим возвращает общие значения для некоторых датчиков, таких как:

• скорость двигателя;
• скорость автомобиля;
• температура двигателя (воздух, охлаждающая жидкость);
• информация о датчиках кислорода и воздушно-топливной смеси.

Режим 2

Этот режим дает стоп-кадр (или мгновенные) данные о сбое. Когда ECM обнаруживает неисправность, он записывает данные датчика в определенный момент, когда появляется неисправность.

Режим 3

В этом режиме отображаются сохраненные диагностические коды неисправностей. Эти коды неисправностей являются стандартными для всех марок автомобилей и делятся на 4 категории:

P0xxx: для стандартных неисправностей, связанных с трансмиссией (двигатель и трансмиссия)C0xxx: для стандартных неисправностей в шассиB0xxx: для стандартных неисправностей по кузовуU0xxx: для стандартных неисправностей в сети связи

Режим 4

Этот режим используется для очистки записанных кодов неисправностей и выключения индикатора неисправности двигателя.

Режим 5

Этот режим дает результаты самодиагностики, выполненной на датчиках кислорода / лямды. В основном это касается только бензиновых транспортных средств.Для новых ECU, использующих CAN, этот режим больше не используется. Режим 6 заменяет функции, которые были доступны в режиме 5.

Режим 6

Этот режим дает результаты самодиагностики, выполненной на системах, не подлежащих постоянному наблюдению.

Режим 7

Этот режим дает неподтвержденные коды неисправностей. После ремонта очень полезно проверить, что код неисправности не появляется снова, без необходимости выполнять длительный тестовый запуск. Используемые коды идентичны кодам в режиме 3.

Режим 8

Этот режим выдает результаты самодиагностики на других системах. Вряд ли он используется в Европе.

Режим 9

Этот режим дает информацию о транспортном средстве, такую ​​как:

• VIN (идентификационный номер транспортного средства)
• калибровочные значения

Режим 10 (или Режим A)

Этот режим дает постоянные коды ошибок. Используемые коды идентичны кодам в режимах 3 и 7. В отличие от режимов 3 и 7, эти коды не могут быть сброшены с помощью режима 4. Только несколько дорожных циклов без появления проблемы могут устранить неисправность.

Автомобили компании Шевроле всегда отличались широкой функциональностью, которая обеспечивается большим объемом внедренной электроники – в отличие от отечественного производителя, Шевроле имеет встроенную систему диагностики и поддержания работоспособности транспортного средства.

Дабы проверить все системы автомобиля на исправность даже не обязательно открывать капот: с помощью программы диагностики можно получить любую информацию о состоянии машины. Однако даже при этом у многих владельцев возникают трудности…

Последствия несвоевременной диагностики и ремонта

Какие же могут возникать последствия несвоевременного устранения Check Engine Шевроле Авео? Здесь список может быть достаточно долгим. Распишем основные из причины и проблемы:

• Неисправность одного элемента, может привести к цепной реакции, которая повлечет более сложные последствия.
• Возникновения эффекта троения, плохого пуска, отказа систем, повышения расхода и прочих похожих неисправностей.
• Перегрев силового агрегата, и как следствие деформация ГБЦ. Потом только последует капитальный ремонт.
• Получение ЭБУ недостоверных данных, а соответственно некорректная работа остальных основных и вспомогательных систем.
• Прочие последствия.

Диагностический разъем Шевроле Нива: где находится, схема, описание

Chevrolet Niva (НИВА Шевроле). Горит чек. Диагностика двигателя своими руками.

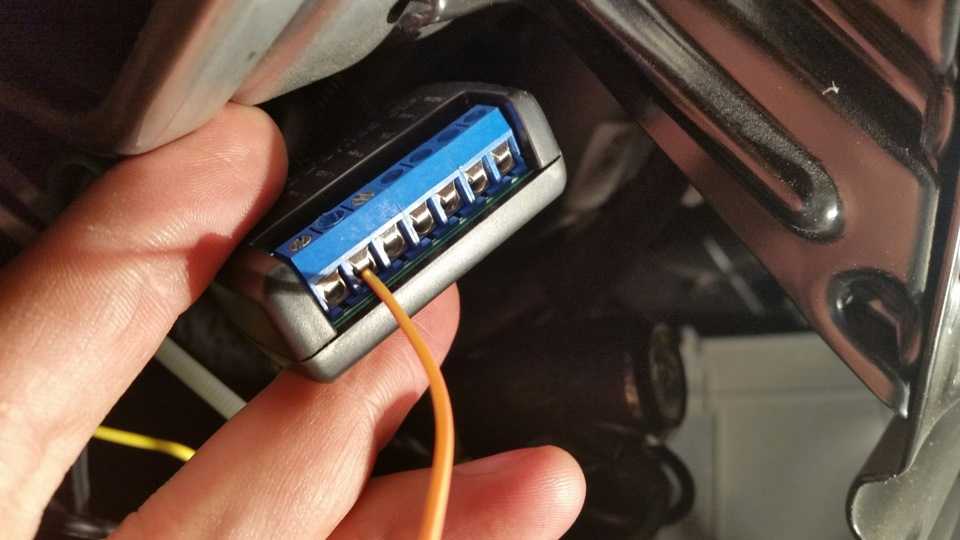

Данная процедура помогает извлечь дополнительную производительность заложенную в моторе. Для восстановления связи между контактами устанавливается перемычка, как показано на картинке ниже:

Ошибка чек энджин Если на автомобиле Нива Шевроле загорелся чек, это предупреждает о том что есть неисправности связанные с работой двигателя. Диагностический разъем в автомобиле Шевроле Нива расположен справа внизу от руля. Коннектор может быть установлен под капотом, у моделей с низкой приборной панелью устанавливается в салоне, со стороны бардачка, с высокой панелью — в районе центральной части торпедо.

Одним из основных условий для разъема является возможность подключения коннектора формата K-Line. Чтобы такую диагностику провести, нужно отыскать компьютерный разъем в автомобиле.

Давайте рассмотрим более подробно коды ошибок Шевроле Нива с расшифровкой: Как показывает практика знание как произвести самостоятельную проверку очень полезны, так как эти знания помогают быстро выявить неисправность, и вовремя ее устранить.

Ошибка чек энджин Если на автомобиле Нива Шевроле загорелся чек, это предупреждает о том что есть неисправности связанные с работой двигателя. Лампочка загорается в тот момент когда двигатель начинает фиксировать сбой или ошибку и в свою память прописывает определенный код.

Давайте рассмотрим основные причины по которым может появится данное предупреждение: Топливно-воздушная смесь имеет неправильный состав. Устраняется данная проблема путем залива в бак более качественного бензина. Низкий уровень моторного масла Имеются неполадки в системе зажигания, может быть связанно с неисправностью свечей или катушки зажигания Неисправна система питания. Возможно что в один из цилиндров прекратился впрыск топлива Неисправен лямбда-зонд В системе ЭСУД вышел из строя какой-то отдельный датчик Можно сделать вывод что в каких-то случаях когда двигатель заводится и при этом горит чек то это может говорить о том что двигатель работает в аварийном режиме и неполадка является не сильно критичной.

В случае если двигатель заводится и глохнет тогда это скорей всего проблема связана с подачей топлива или из строя вышел датчик коленвала. В любом случае пока не выясните точную причину автомобиль лучше не использовать.

Чип тюниг Некоторые водители для того чтобы повысить мощность двигателя делают чип тюнинг Шевроле Нива. Данная процедура помогает извлечь дополнительную производительность заложенную в моторе.

Во первых, необходимо узнать, присутствует ли на автомобиле система иммобилизатора. Если он есть, то необходимо проверить сам адаптер. В случае, если такой возможности нет, следует проверить систему диагностики на наличие разрывов, которые могут быть в проводке между разъемом и линией ЭБУ.

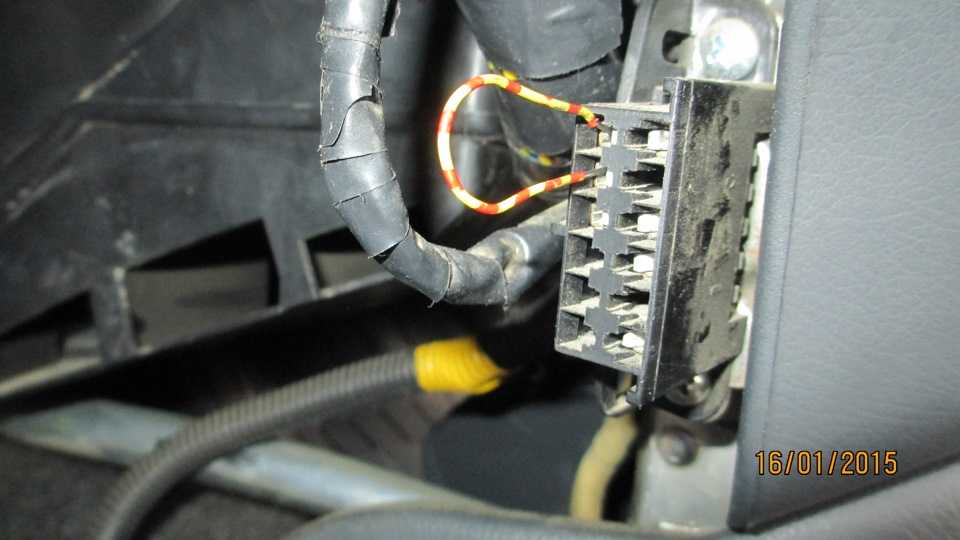

Некоторые модели Нивы Шевроле имеют 12-контактную колодку. Подобное связано непосредственно с тем фактом, что представленные модели оборудованы иными блоками управления устаревших образцов. Так, нынешние автосканеры в большинстве своем базируются на коннекторе ОБД-2. Следовательно, чтобы подключиться к 12 пин, понадобится специальный приобретенный либо самостоятельно изготовленный переходник.

Шевроле Нива обладает некоторыми нюансами касательно совместимости программного оснащения и автосканеров. К примеру, одно из главных условий, необходимое для разъема, – возможность подсоединения коннектора в формате K-Line. Вместе с тем вероятна установка, имеющая штатный вазовский разъем и стандарт ОБД-2.

Диагностический разъем Шевроле Ланос

Воткнуть потом будет проблематично. Идем к машине с молотко Снять минусовую клемму с аккумулятора.

Иначе сожжете предохранитель при снятии бардачка. B вообще нефиг в электрику лазить под напряжением. Во-первых, проще снять лицевую панель, во-вторых мне это было просто необходимо так как в бардачке будет жить iPod. Фотопроцесс снятия бардачка есть у DUK на сайте http: Рукой залезаем со стороны пассажирского сиденья в центральную консоль изнутри и выталкиваем ее СНИЗУ. Потребуется усилие, у меня где-то с третьей попытки отщелкнулась клипса, ну а дальше пошло как по маслу.

Отключаем кнопку аварийки моя любовь! Я ждал ее гарантийной замены и-за перегоревшей в ней лампочке два с половиной месяца , блок климата. Часть клипс я заменил они портятся при установке-снятии , а перед этим снимал клипсы вообще чтобы проще примерять при установке глубину магнитолы. Но вам примерка не потребуется. Убираем лицевую панель пока в сторону.

Откручиваем 4 винта по сторонам и выдергиваем ее на себя. Отсоединяем синюю часть mini-ISO разъема от желтой и зеленой. Можно нести на базар Отдых.

Вот они, наши разъемчики. На фото слева от разъемов виден антенный штекер из машины — он стандарта JASO, переходник идет в комплекте к новой магнитоле. А что в реальности: Диагностический разъем Шевроле Ланос Часть-1 Для диагностики электронных блоков существует много способов аппаратного и программного обеспечения, между собой они отличаются типом соединения и объемом предоставляемой информации.

Radio Chevrolet Lacetti / How the romove unit radio Lacetti / car audio las fuentes

По аппаратной части можно выделить: У кого используются навигаторы из под Win-CE можно почитать эту тему , но судя по активности постов в темах, при диагностике именно Лачетти большинство используют связку Ноут планшет или стационарный ПК под ОС Windows, адаптер KКL-Line VAG COM Скачать последнюю версию программы, а так же как изготовить самостоятельно и где купить работающий с ней адаптер можно здесь , в дальнейшем не забудьте поблагодарить разработчиков.

Назначение контактов в разъеме у Лачетти: Для возможности диагностики блока ABS и подушек безопасности у: Орион адаптера необходимо проводки с разными цветами подключать следующим образом: Контакт с красным кембриком от шлейфа подключать к 16 контакту Контакт с черный к 4 или 5-му контакту без разницы Белый к му для диагностики подушек безопасности.

Подключение пульта руля к Android магнитоле в Lacetti

Самый безопасный и универсальный способ см. Отпаять проводок от 7 контакта адаптера. Завести его на основной контакт 3-х позиционного переключателя. От остальных контактов переключателя провода подпаять к 7, 12 и 13 контактам адаптера.

Завести его на основной контакт 2-х позиционного переключателя. От остальных контактов переключателя провода подпаять к 12 и 13 контактам адаптера

После врезки переключателя необходимо с осторожностью использовать адаптер на других машинах так как у них на 12 и 13 контактах могут находиться другие линии
