Схема электрооборудования Дэу Нексия

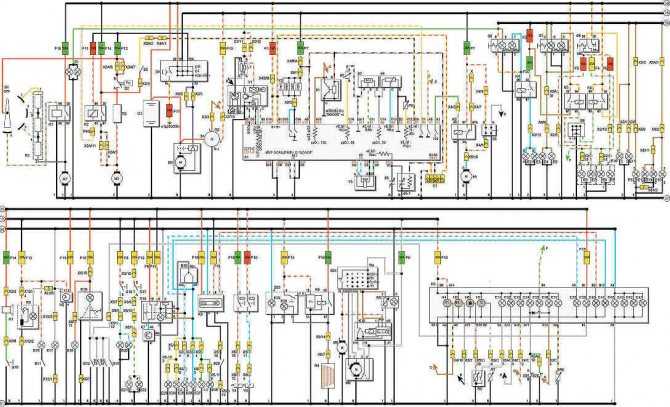

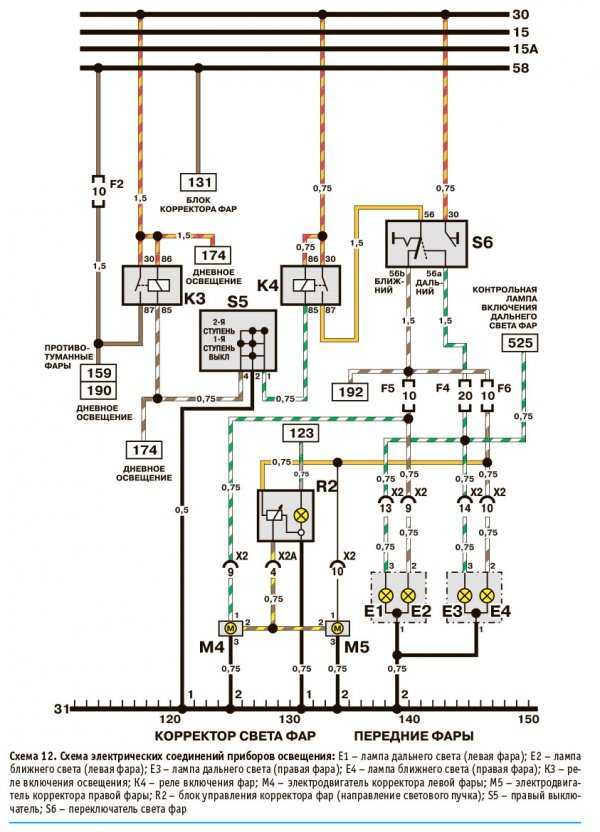

Дэу Нексия схема электрооборудования которой представлена в этом разделе, разработана не вчера, и это значительно облегчает ремонт основных узлов автомобиля. Конструкция автомобиля в целом повторяет Опель Кадет 80-х годов выпуска. Незначительные изменения перенесли декоративные элементы и оптика, а также встречаются варианты ч двухвальным 16-клапанным двигателем, что на электросхему, которую мы разместили ниже, никоим образом не повлияло.

Как видим, схема проста и идентична в некоторой степени вазовским автомобилям, а те, кто знаком с со стареньким Кадетом, разберутся в ней вообще без труда.

Реле бензонасоса Нексии – где находится, неисправности

Реле топливного насоса на нексии важная деталь автомобиля, без реле попросту не будет работать бензонасос. В этой статье Вы узнаете где находиться реле бензонасоса, артикул, неисправности и цену.

Задача реле обеспечивать работу бензонасоса снижая нагрузку тока и снижая риски выхода из строя топливного насоса. Расположение на всех нексиях этой маленькой релюшки одинаковые.

Находится реле бензонасоса на дэу нексия рядом с блоком предохранителей, мы писали об этом статью – расположение всех предохранителей и реле.

Типичные неисправности реле бензонасоса – перегорание контактов, обусловлено плохим качеством самого реле. При повороте ключа зажигания реле должно щёлкнуть один раз, если слышите многократные щелчки, то реле неисправно. Также реле может молчать совсем, иногда будет ощущаться запах горелой проводки или гари.

Для того чтобы устранить неисправность просто замените реле бензонасоса на новое. Желательно ставить оригинальные запчасти или хорошие аналоги.

Цена на оригинальную запчасть примерно 300 рублей. Артикул на реле бензонасоса дэу нексия : 94580644 или 901917531

Источник

Блок предохранителей и реле Daewoo Nexia N100

Плавкие вставки, предохранители и реле включения электрооборудования автомобиля установлены в блоке, расположенном слева за панелью приборов.

На крышке блока находится схема расположения предохранителей.

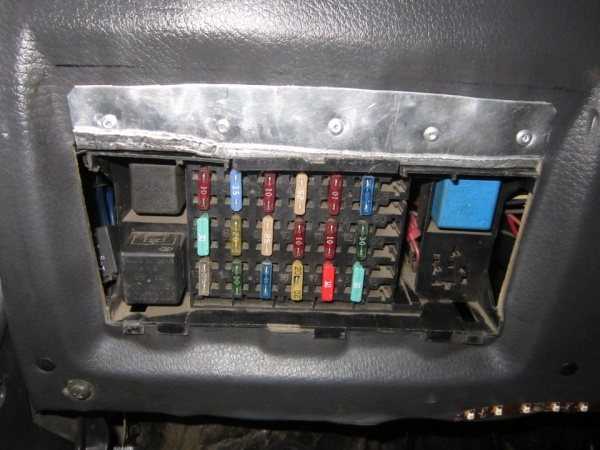

Часть блока предохранителей и реле, закрываемая крышкой панели приборов

Нижняя часть блока предохранителей и реле

Замена предохранителей и реле

Перед заменой предохранителя необходимо определить и устранить причину его перегорания. Во избежание выхода из строя приборов электрооборудования нельзя устанавливать предохранители с увеличенным номиналом или самодельные.

Последовательность выполнения 1. Подготавливаем автомобиль к выполнению работы.

2. Снимаем крышку панели приборов.

3. По схеме, нанесенной на обратной стороне крышки, и таблицам (см. выше) находим предохранитель неисправной цепи и извлекаем его.

Неисправный предохранитель можно определить по перегоревшей нити.

Иногда нить предохранителя остается целой, в то время как ее соединение внутри предохранителя нарушено. Визуально определить такую неисправность невозможно. В этом случае оценить состояние предохранителя можно при помощи омметра.

4. Устанавливаем новый предохранитель соответствующего номинала.

5. Для замены реле извлекаем его из блока, предварительно определив неисправное по таблице (см. выше).

Убедиться в неисправности реле можно, проверив его, или установив на его место другое — заведомо исправное.

6. Устанавливаем на место крышку блока.

Информация актуальна для моделей Дэу Нексия 1994, 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008 года выпуска.

Расположение и электросхема

Схема расположения монтажного блока предохранителей и реле На модели Nexia применяется электрическое оборудование постоянного тока, номинальное напряжение которого составляет 12 вольт. Все потребители энергии в данном транспортном средстве подключаются по одному принципу. В частности, отрицательные выводы оборудования соединены массой (то есть подключены к кузову машины) которая, в свою очередь, выполняет функцию второго провода. Само питание всех приборов происходит от двух источников: если двигатель не работает, то от АКБ (аккумулятора), если работает, то от генератора.

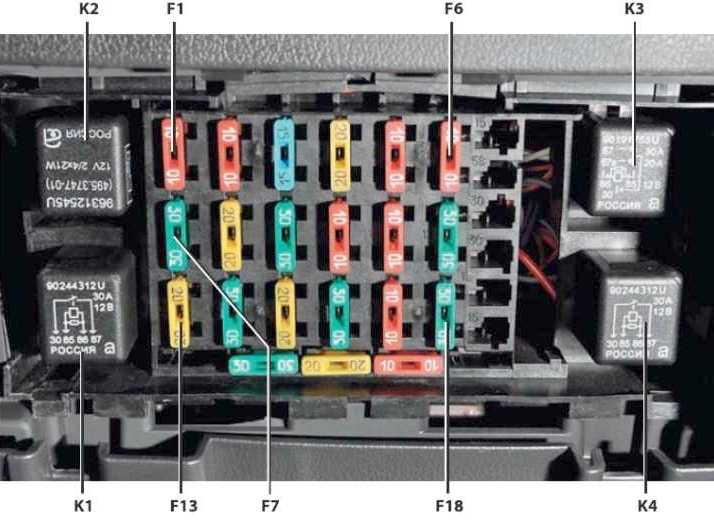

Блок предохранителей (далее — БП) и реле в автомобиле Daewoo Nexia находится в нижней части торпеды машины. В частности, он расположен с левой стороны панели приборов. В транспортных средствах до 2008 года выпуска БП обозначаются маркировкой N100, а в более молодых машинах — N150. Сразу же скажем вам, что по своей конструкции, схеме и назначению компонентов БП абсолютно одинаковые. Разница заключается только в доступе к ним из-за конструктивных особенностей торпеды.

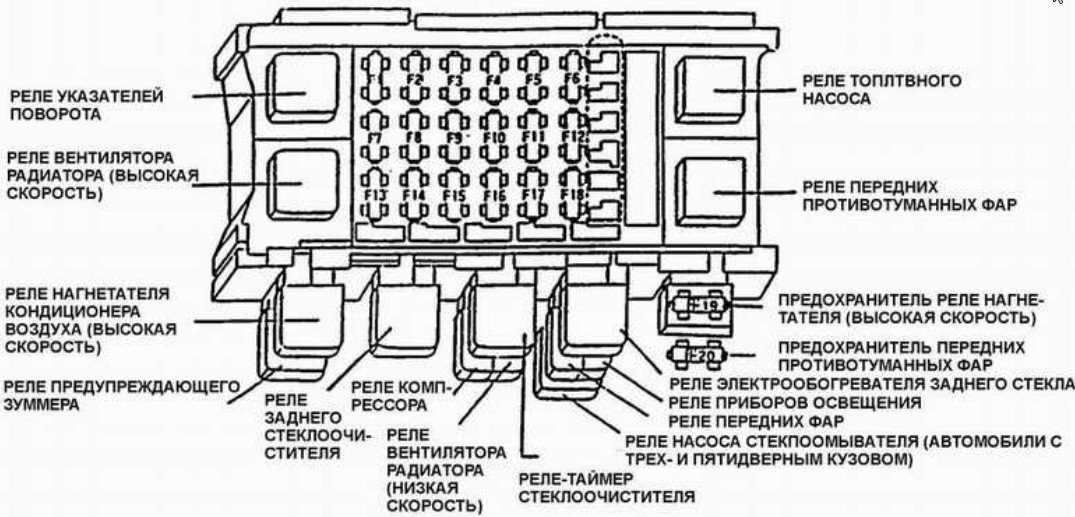

Вашему вниманию представлена схема БП и реле с описанием всех элементов.

Схема БП для автомобилей Daewoo Nexia — на ней указаны номера всех компонентов блока и реле

Таблица описания назначения предохранителей монтажного блока

Также вам может пригодиться описание реле.

Номер детали	Предназначение
К1	Это реле отвечает за работоспособность вентиляционного устройства охладительной системы. В частности, это реле называют «реле высокой скорости вращения вентилятора».
К2	Этот элемент обеспечивает функционирование ламп указателей поворота. Соответственно, при его выходе из строя вы не сможете сигнализировать другим водителям о вашем намерении повернуть.
КЗ	Отвечает на функционирование топливного насоса. Если это реле выйдет из строя, то работа бензонасоса будет невозможной, соответственно, не получится и запустить двигатель.
К4	Отвечает за функционирование передних и задних противотуманных фонарей.
К5	Обеспечивает работу габаритных ламп и «противотуманок».
К6	При поломке этого реле работа ламп головного света (отвечающего за ближний и дальний) будет невозможна.
К7	Поломка этого компонента, отвечающего за скорость работы вентилятора охладительной системы, свидетельствует о том, что возможен перегрев двигателя и, как следствие, его закипание. Данную деталь необходимо заменить сразу же, если она вышла из строя.
К8	Поломка этого реле свидетельствует о том, что не работает муфта компрессора системы климат-контроля.
К9	Отвечает за функционирование гудка рулевого колеса.
К10	Также обеспечивает работоспособность ламп головного света.
К11	Этот компонент обеспечивает работоспособность мелодичного сигнала (звук при открытии дверей, не застегнутых ремнях безопасности — в зависимости от комплектации).
К12	Реле отвечает за активацию четвертой скорости вентилятора отопительной системы. Если оно выйдет из строя, то при слишком низких температурах отопитель не сможет работать на полную.
К13	Обеспечивает работу система зажигания. При перегорании реле запуск мотора будет невозможен.
К14	Отвечает за устройство очистителя лобового стекла.
К15	Таймер обогрева заднего стекла.

Дополнительные предохранители Дэу Нексия

Часто владельцы Нексии оснащают свой автомобиль дополнительным электрооборудованием, которое не устанавливается в штатных комплектациях. При грамотной установке и подключении подобные устройства защищаются дополнительными предохранителями и реле непосредственно в их электропроводке.

Так для дополнительных световых приборов и ДХО характерно расположение предохранителей в моторном отсеке или под приборной панелью. Электрические компоненты системы подогрева сидений чаще всего размещают в салоне и для доступа к ним нужно разобрать нижнюю часть центральной консоли или снять облицовку тоннеля в районе рычага КПП.

Следует помнить, что подключение большого количества дополнительных энергопотребителей может негативно влиять на зарядку аккумулятора и работу электрической системы машины.

Блок предохранителей на автомобиле «Дэу-Нексия»

Ни для кого не секрет, что электрооборудование современного автомобиля является необходимым элементом для его нормального функционирования. Появление даже незначительных проблем с электроникой зачастую влечёт за собой невозможность эксплуатации транспортного средства. Дэу-Нексия не является тому исключением. Решение проблем подобного рода у данного автомобиля в обязательном порядке начинается с проверки блока предохранителей.

Зачем нужен блок предохранителей

Прежде чем искать и исправлять проблемы в блоке предохранителей, необходимо понять, зачем этот прибор нужен. Дело в том, что в зависимости от специфики того или иного электроприбора он работает на определённой силе тока. Если по какой-либо причине случается сбой в работе его цепи и мощность тока превышает норму, происходит замыкание, способное стать причиной возгорания.

Предохранитель – это настоящий защитник электросистемы каждого прибора от подобных неприятностей. Данный элемент имеет слегка низкий порог максимально протекающего через него тока (по сравнению с проводами и самим прибором), поэтому, когда случается замыкание, «защитник» перегорает и обесточивает всю сеть.

Для удобства практически все предохранители объединены в один блок. Проверка их состояния осуществляется путём демонтажа данного прибора и внимательного осмотра каждого «защитника».

Перегореть предохранитель в Дэу-Нексии может по следующим причинам:

• неисправность проводов или электроприборов в определённой цепи;
• короткое замыкание;
• неправильная установка элементов или самого блока при ремонте;
• физический износ.

Вследствие этого, важно понимать, что иногда недостаточно просто заменить перегоревший элемент, помимо этого, придётся выявить и исправить проблемы в других узлах электроцепи

Ремонт

Дэу-Нексия оснащена электрооборудованием, работающим на постоянном токе с номинальным напряжением в 12 вольт. Поэтому все приборы подключены по одному принципу, и разобраться в блоке достаточно просто.

В любом случае сначала необходимо найти сам прибор. Находится блок предохранителей Дэу-Нексии в салоне автомобиля. Вне зависимости от года выпуска его принцип построения и местоположение идентичны. Однако демонтаж может быть разный в силу некоторых конструкционных изменений. Для доступа к предохранительному блоку необходимо разобрать левую часть панели. Обозначается прибор маркировками «N100» и «N150».

Демонтировав и проверив на неисправность некоторые предохранители, необходимо их заменить. При этом стоит учитывать некоторые особенности, а точнее:

1. Предохранитель нельзя брать с большим номиналом силы тока, чем указан производителем. Иначе при коротком замыкании или выходе электроцепи из строя риск возгорания увеличивается во много раз.
2. Замена элемента осуществляется на такой же. Запрещено использовать предохранители от других автомобилей.
3. Все ремонтные мероприятия проводятся аккуратно, дабы не повредить конструкцию прибора.

Важно! Ремонт блока Дэу-Нексии можно осуществлять только при выключенном зажигании, на заглушённом моторе и с отсоединёнными клеммами аккумуляторной батареи. Если установленный предохранитель перегорел снова, значит, проблема заключается или в его электроцепи, или в самом блоке

Только устранив такие «побочные» неисправности, можно добиться нормального функционирования отдельных элементов и прибора в целом. Крайне важно не решать подобные поломки какими-либо «дедовскими» или «кустарными» способами (замена проволокой, к примеру), так как подобные вещи неприемлемы к ремонту электроприборов. Осуществив нечто подобное, вы собственноручно повышаете риски возгорания вашего автомобиля

Если установленный предохранитель перегорел снова, значит, проблема заключается или в его электроцепи, или в самом блоке. Только устранив такие «побочные» неисправности, можно добиться нормального функционирования отдельных элементов и прибора в целом

Крайне важно не решать подобные поломки какими-либо «дедовскими» или «кустарными» способами (замена проволокой, к примеру), так как подобные вещи неприемлемы к ремонту электроприборов. Осуществив нечто подобное, вы собственноручно повышаете риски возгорания вашего автомобиля

Daewoo Nexia › Logbook › Nexia не крутит стартер — РЕШЕНО (СИГНАЛИЗАЦИЯ)!

Всем привет! Нужна помощь определить поломку, напишу что уже делал:

Завел машину с автозапуска (alligator s825), проехал, заглушил. Завожу с ключа, стартер не крутит.Пробую автозапуск, зажигание включается, стартер не крутит. В салоне щелкает релюшка при попытке крутить стартер (возможно, в сигнализации). Из-под капота никаких щелчков не слышно. Погуглил, проверил клеммы акб, все нормально, сбрасывал их, нет результата. Проверил КГ, при повороте ключа на стартер на фиолетовом проводе появляется +12. Проверил предохи 30А у сигналки, норм. Управляющий стартером сиреневый провод не проверял пока, на нем должен быть + при попытке автозапуска, или просто с ключа. Предохранитель на этом сиреневом проводе не нашел.Может совпадение, проблема появилась, как только похолодало.Пытался контакты замкнуть на стартере, но не получилось, или не то замыкал. Неудобно подлазить туда…Подскажите в чем может поломка, и как все-таки замкнуть стартер напрямую?

ПРОБЛЕМА РЕШЕНА!РЕШИЛ ТАКИ ЗАМКНУТЬ ОТВЕРТКОЙ КОНТАКТЫ НА ВТЯГИВАЮЩЕМ, ПОДЪЕХАЛ БЫВАЛЫЙ МУЖИЧОК НА НЕКСИИ N100, ПОКАЗАЛ ГДЕ ЗАМКНУТЬ, ЗАВЕЛАСЬ. ОН РЕКОМЕНДОВАЛ ИСКАТЬ ОБРЫВ ДО УПРАВЛЯЮЩЕГО ПРОВОДА ВТЯЩИВАЮЩИМ РЕЛЕ. ИМ У МЕНЯ УПРАВЛЯЕТ СИГНАЛКА. ОКАЗАЛОСЬ, ТО НА НЕМ (ТОЛСТЫЙ СИРЕНЕВЫЙ ПРОВОД ИЗ СИЛОВОГО РАЗЪЕМА УПРАВЛЕНИЯ АВТОЗАПУСКОМ) ТО БЫЛ +, ТО НЕТ. КОГДА ЗАМЫКАЛ НА СИРЕНЕВЫЙ ПРОВОД НА КГ НА 30 КОНТАКТ КГ В ОБХОД СИГНАЛКИ, ТО СТАРТЕР КРУТИЛ. ПРОВЕРИЛ ПРЕДОХИ СИГНАЛКИ 30А, ЦЕЛЫЕ. ВСТАВИЛ ШТЕКЕР ПЛОТНЕЕ, ПЕРЕУЛОЖИЛ ПРОВОДА, ВСЕ СТАЛО НОРМ. ГРЕШУ ЛИБО НА НЕПЛОТНЫЙ КОНТАКТ В ШТЕКЕРЕ СИГНАЛКИ, ЛИБО НА ВСТРОЕННОЕ РЕЛЕ В СИГНАЛКЕ.

МУЖИКИ! С ПРАЗДНИКОМ 23 ФЕВРАЛЯ!

Система зажигания

Бесконтактная система зажигания Дэу Нексия работает стабильно и никаких откровенных претензий к ней нет. В том случае, если вовремя проводить обслуживание и проверку всех элементов на механическую целостность. В первую очередь, это касается высоконагруженных устройств:

• распределителя зажигания;
• катушки;
• высоковольтной цепи;
• электронного блока управления.

С 2008 года на автомобиль устанавливался ЭБУ без обратной связи, поэтому его работа стала стабильнее. Кроме всех остальных корректирующих функций, ЭБУ также управляет работой системы зажигания. Блок управления корректирует работу системы на основании таких данных:

• частоты вращения коленчатого вала;
• угла открытия дроссельной заслонки;
• данных с датчика кислорода каталитического нейтрализатора;
• температуры и давления поступаемого воздуха.

Система зажигания должна оперативно отреагировать на сигналы ЭБУ и внести коррективы в угол опережения. При любых нештатных показаниях система информирует водителя о необходимости обслуживания или ремонта.

Таким образом, любые неисправности электрооборудования Дэу Нексия могут быть локализованы, и в этом поможет схема, размещенная на страничке. Контролируйте бортовой вольтаж, и удачных вам дорог!

На нашем сайте можно скачать в хорошем качестве все схемы Дэу Нексия — начиная от элементов двигателя и кончая электрооборудованием. Фотографии цветные и большого разрешения — для этого сперва нажмите левой кнопкой мыши для увеличения схемы и потом сохраняйте её себе на компьютер. А сперва немного истории автомобиля. Смотрите вторую часть статьи — схемы систем Daewoo Nexia.

Где находится реле дворников дэу нексия

Реле стеклоочистителя

Замена реле прерывателя

DAEWOO NEXIA — отзыв — 50 — отсрочка взмахов дворников

Реле стеклоочистителя

Ремонт стеклоочистителя нексия

Тюнинг реле дворников Нексия. Два взмаха после омывания

Блок предохранителей и реле, расположенный в салоне Daewoo Matiz 0.8L-1.0L МКПП и АКПП

Проверить автомобильное реле. Ланос, Сенс, Шанс, Чери, Acteco 1.5 SQR477

Причина Дэу нексия 2013 год

Как проверить Реле 4-х,5-и контактное,автомобильно

Также смотрите:

• Genesis hyundai технические характеристики
• Как нарисовать бмв
• Габариты ауди q7
• Видео вольво фуры
• Honda crm 80 технические характеристики
• То 5 шкода октавия а5 перечень работ
• Реклама ван дамм вольво видео
• Технические характеристики lexus nx 300h
• Suzuki vitara 2020 отзывы
• Характеристика рено каптур

Главная » Daewoo » ГДЕ НАХОДИТСЯ РЕЛЕ ДВОРНИКОВ ДЭУ НЕКСИЯ openstone.ru

Где находится стартер Нексии: Реле, Предохранитель

В процессе эксплуатации у некоторых водителей Нексии возникает вопрос где находится стартер? До стартера в нексии добраться достаточно проблематично, так как он находится в задней части двигателя под впускным коллектором со стороны салона автомобиля. А именно, на картере сцепления с задней стороны силового агрегата.

Чтобы снять стартер на нексии потребуется два ключа на 10 и на 13. Казалось бы просто, но это только на первый взгляд. Чтобы снять стартер потребуется подъемник или яма. Подобраться сверху к нему будет очень трудоёмко, так как предварительно необходимо снять топливную рампу, а также впускной коллектор.

Реле стартера где находится нексия?

Как такого реле в блоке предохранителей Нексии не существует. Под реле стартера подразумевается тяговое реле или втягивающее. Реле стартера находится прямо на стартере.

Ненормальная работа стартера проявляется в случае:

1. Стартер не включается – обрыв контактов. Проверьте провода на замке зажигания или контакты подходящие к стартеру.
2. При включении стартера слышны многократные повторяющиеся щелчки. Скорее всего проблема кроется в севшем аккумуляторе или в умирающем тяговом реле.
3. Стартер включается, но крутит слабо. Возможно плохо заряжен аккумулятор, плохой контакт на стартере, а также стертые щетки, или сломанное втягивающие реле.

На фото изображен стартер Нексии. Реле (втягивающее) находится сверху стартера и меняется отдельно от самого стартера.

Почему греется контактная группа замка зажигания

Для начала нужно снять контактную группу. На контактной группе можно увидеть цифры (см. фото):

Как Вы видите, что на кг замка зажигания всего 5 контактов:

Поворачивая ключ Мы замыкаем следующие контакты:

Начальное положение ключа “I”: замкнуты “30”+”R”

Почему контактная группа выгорает так быстро, надеюсь, вопросов больше не возникнет. Через эту штуковину (см.фото ниже) проходят все потребители автомобиля в этом вся и проблема, чтобы решить её нужно разгрузить токи посредством реле.

Основные источники потребления возникают при замыкании контактов 30 и 15, поэтому их необходимо разгрузить от этого тока. Поставить разгрузочное реле – будет правильным вариантом, поэтому о проблеме выгорания контактной группы на нексии можно позабыть.

Предохранители Daewoo Nexia

Седан Daewoo Nexia оснащен электрической системой с отрицательным контактом («массой») на корпус автомобиля. Нормативное напряжение бортовой сети составляет 12 вольт.

Для защиты электрооборудования машины от короткого замыкания или перегрузок основные цепи защищены плавкими предохранителями.

Нексия с мотором 8 клапанов и 16 клапанная модификация имеют идентичные электросхемы.

Порядок работы предохранителей заключается в размыкании электрического соединения в случае превышения определенной силы тока. При нештатной ситуации с электрикой токопроводящий плавкий элемент предохранителя разрушается (перегорает), защищая электроагрегаты от поломки, а сам автомобиль – от возможного возгорания.

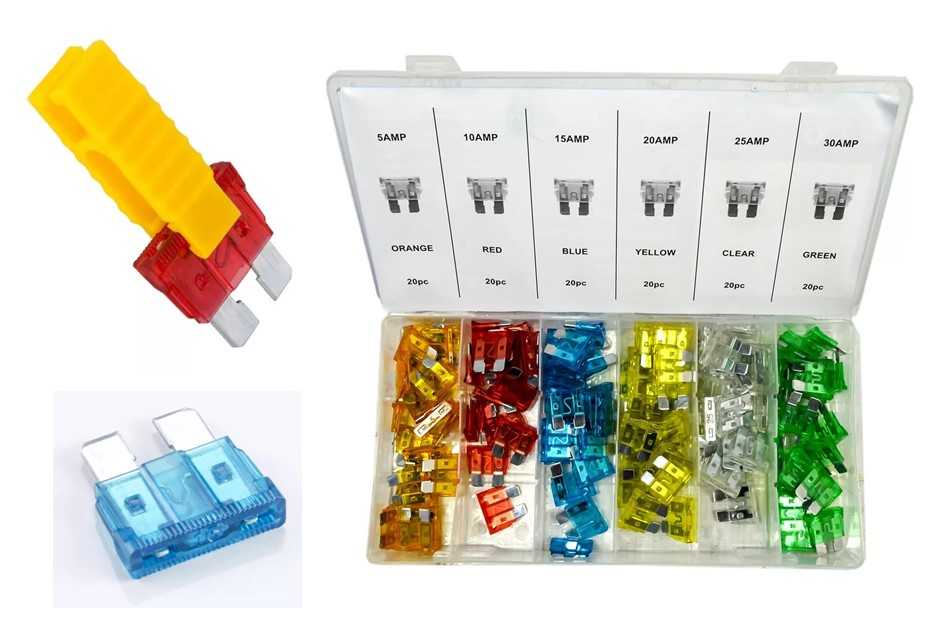

На Нексии применяются плоские предохранители ножевого (вилочного) типа, стандартного типоразмера «АТО» высотой 19 мм. На верхней поверхности каждого предохранителя нанесена величина номинальной силы тока в амперах. Для удобства обозначения предохранители различного номинала имеют определенный цвет корпуса, однако не все изготовители соблюдают это правило.

Ремонт

Дэу-Нексия оснащена электрооборудованием, работающим на постоянном токе с номинальным напряжением в 12 вольт. Поэтому все приборы подключены по одному принципу, и разобраться в блоке достаточно просто.

Это интересно: Как сделать автомобильный подъёмник для гаража своими руками? 2 простых для исполнения устройства

В любом случае сначала необходимо найти сам прибор. Находится блок предохранителей Дэу-Нексии в салоне автомобиля. Вне зависимости от года выпуска его принцип построения и местоположение идентичны. Однако демонтаж может быть разный в силу некоторых конструкционных изменений. Для доступа к предохранительному блоку необходимо разобрать левую часть панели. Обозначается прибор маркировками «N100» и «N150».

Демонтировав и проверив на неисправность некоторые предохранители, необходимо их заменить. При этом стоит учитывать некоторые особенности, а точнее:

1. Предохранитель нельзя брать с большим номиналом силы тока, чем указан производителем. Иначе при коротком замыкании или выходе электроцепи из строя риск возгорания увеличивается во много раз.
2. Замена элемента осуществляется на такой же. Запрещено использовать предохранители от других автомобилей.
3. Все ремонтные мероприятия проводятся аккуратно, дабы не повредить конструкцию прибора.

Важно! Ремонт блока Дэу-Нексии можно осуществлять только при выключенном зажигании, на заглушённом моторе и с отсоединёнными клеммами аккумуляторной батареи. Если установленный предохранитель перегорел снова, значит, проблема заключается или в его электроцепи, или в самом блоке

Только устранив такие «побочные» неисправности, можно добиться нормального функционирования отдельных элементов и прибора в целом. Крайне важно не решать подобные поломки какими-либо «дедовскими» или «кустарными» способами (замена проволокой, к примеру), так как подобные вещи неприемлемы к ремонту электроприборов. Осуществив нечто подобное, вы собственноручно повышаете риски возгорания вашего автомобиля

Если установленный предохранитель перегорел снова, значит, проблема заключается или в его электроцепи, или в самом блоке. Только устранив такие «побочные» неисправности, можно добиться нормального функционирования отдельных элементов и прибора в целом

Крайне важно не решать подобные поломки какими-либо «дедовскими» или «кустарными» способами (замена проволокой, к примеру), так как подобные вещи неприемлемы к ремонту электроприборов. Осуществив нечто подобное, вы собственноручно повышаете риски возгорания вашего автомобиля

Не крутит стартер на Нексии. Ищем причины вместе

При повороте ключа в замке зажигания в стартовое положение мы не слышим никакой реакции от стартера — довольно распространённая поломка для Нексии. Причём, в 80% случаев виноват совсем не стартер, но обо всем по порядку. В первую очередь проверяем стартер на работоспособность. Для этого берём мощную короткую отвёртку и начинаем диагностику.

1. Включаем зажигание, КПП устанавливаем на нейтральную передачу и затягиваем ручник.
2. Открываем капот и ищем стартер.
   Находим стартер.
   Очищаем клеммы от грязи.
3. Видим три клеммы — одна сверху и две большие снизу. Верхняя клемма отвечает за работу втягивающего реле, которое и запускает электродвигатель стартера.
4. Чтобы проверить втягивающее реле, замыкаем верхнюю и плюсовую (большую, дальнюю от корпуса стартера) клемму, красные стрелки на фото. Реле должно сработать, шестерня вступить в зацепление с маховиком, а силовой контакт запустить электродвигатель. То есть, если при включённом зажигании замкнуть эти две клеммы, стартер должен запустить двигатель. Если втягивающее реле не срабатывает, стартеру нужен ремонт.

Проверяем втягивающее реле.

Если этого не произошло, замыкаем две нижние клеммы, зелёные стрелки на фото. Должен запуститься электродвигатель стартера без зацепления с венцом маховика. Если электродвигатель молчит, значит имеем дело с замыканием обмоток или другими неисправностями ротора или статора мотора.

Проверяем электродвигатель стартера.

Если же оба теста пройдены и стартер в принципе работает, причину ищем по цепи до него.

Контактная группа — причина отказа стартера

Но, пожалуй, самая распространённая причина отказа стартера — выход из строя контактной группы.

Если стартер сам по себе работает, как показал первый тест, то с огромной долей вероятности можно грешить именно на контактную группу замка зажигания. Дело в том, что при проектировании электросхемы инженеры не учли высокой нагрузки на контакты замка зажигания. Во время запуска двигателя напряжение от АКБ подаётся напрямую на контактную группу и при включении стартера через контакты проходит большой ток, они греются и со временем выгорают.

Как не допустить поломки контактной группы

Конечно, можно просто заменить контактную группу на Нексии, однако нет гарантии, что история с выгоранием контактов не повторится. Чтобы избежать возникновения проблемы в дальнейшем, необходимо разгрузить контакты 15 и 30 контактной группы. Для этого необходима установка разгрузочного реле между этими контактами. Подойдёт обычное реле стартера от ВАЗ 2108, включённое по схеме между контактами 15 и 30.

Разбираемся в схеме подключения: можно разгрузить не только цепь зажигания (контакты 30 и 15), но и цепь стартера (контакты 30 и 50).

Проверяем АКБ

Ещё одна причина нерабочего стартера — разряженный аккумулятор или окисленные контакты на его клеммах.

Проверяем состояние аккумулятора, контактных клемм и проводов.

При возникновении ситуации, когда стартер не крутит, проверяем напряжение на клеммах АКБ и при необходимости заряжаем её. Кроме этого, полезно проверить плотность контакта на плюсовом выводе самого стартера. Клеммы АКБ зачищают и смазывают токопроводящей смазкой, контакт плюсового провода зачищают и плотно закручивают. Таким образом можно избежать проблем с запуском двигателя в дальнейшем. Всем мгновенных запусков и солнечных дорог!

голоса

Рейтинг статьи

2. Блок предохранителей

1. Большинство электрических цепей защищены плавкими предохранителями, расположенными в двух блоках на панели приборов. На корпусах блоков стоят номера предохранителей. Номера предохранителей, приборы защищаемых ими цепей, а также сила тока приведены в табл. 7.1.

2. Для доступа к предохранителям сдвинуть вправо декоративную накладку с надписью: «Волга», расположенную на крышке блоков предохранителей. Вставить палец в отверстие и, потянув крышку блоков предохранителей на себя, снять ее. Если крышка снимается туго, можно подцепить ее отверткой. Для извлечения предохранителей из блока рекомендуется использовать пинцет, который прилагается к комплекту запасных предохранителей. Корпуса предохранителей имеют цвет, соответствующий силе тока (см. табл. 7.2).

3. Чтобы снять блоки предохранителей, необходимо отвернуть по два винта крепления обоих блоков. Вытянуть блоки предохранителей на себя из панели так, чтобы штекерные колодки блоков вышли из панели. Промаркировать штекерные колодки, отсоединить и протолкнуть их назад в отверстие панели приборов.

4. На левом брызговике под капотом установлен дополнительный блок из двух плавких предохранителей: предохранитель на 30 А защищает цепь электровентилятора охлаждения двигателя; предохранитель на 60 А защищает все цепи, кроме цепи стартера. Для замены предохранителей снять крышку блока и, отвернув два винта крепления предохранителя, заменить его.

Таблица 7.1. Цепи, защищаемые плавкими предохранителями

№ предохранителя	Приборы защищаемой цепи	Сила тока, А
Левый блок
1	Резерв	25
2	Правая фара (дальний свет)	15
3	Левая фара (дальний свет), контрольная лампа включения дальнего света фар	15
4	Правая фара (ближний свет), электрокорректор	10
5	Левая фара (ближний свет)	10
6	Реле электровентилятора (двигатель ЗМЗ-4062), реле обогрева сидений, реле контрольной лампы стояночного тормоза, жиклеры омывателей стекол	10
7	Резерв	20
8	Прикуриватель, звуковые сигналы, реле звуковых сигналов	20
9	Задние противотуманные фонари	15
10	Радиоприемник	10
11	Блок системы управления двигателем	5
12	Лампа освещения вещевого ящика, плафон освещения салона, подкапотная лампа	15
13	Стеклоочиститель, реле омывателей фар	10
Правый блок
1	Передние противотуманные фары, задние противотуманные фонари	25
2	Отопитель, обогрев заднего стекла, реле обогрева заднего стекла, дополнительный отопитель	15
3	Фонари заднего хода, приборы, датчик спидометра	15
4	Лампа стоп-сигнала, розетка переносной лампы	10
5	Контрольная лампа аварийной сигнализации	10
6	Левая фара (габаритный свет), реле противотуманных фар, контрольная лампа габаритных огней	10
7	Обогрев заднего стекла, плафоны, фара-искатель	20
8	Резерв	20
9	Электрический бензонасос (двигатель ЗМЗ-4062)	15
10	Блок системы управления двигателем (двигатель ЗМЗ-4062) или блок ЭПХХ (двигатели ЗМЗ-402, ЗМЗ-4021)	10
11	Указатели поворота, боковые повторители, прерыватель, контрольная лампа указателей поворота	5
12	Обогрев сидений	15
13	Правая фара (габаритный свет), реле очистителя фар, лампа освещения багажного отделения, лампы освещения номерного знака, лампы освещения приборов, лампа освещения прикуривателя, фонарь медицинского знака	10

Daewoo Nexia «Ксю черри ㋡» › Бортжурнал › Установка угла опережения зажигания без стробоскопа

После

замены прокладки трамблера, как писал раньше, стер случайно засечки и потерял УОЗ.

В понедельник

начитавшись всяких умных форумов и высказываний людей со стажем, было решено ставить самому без стробоскопа по статье из nexia-faq, сама статья.

В целом

все просто. Задомкратил машинку, покрутил на 4 передаче колесо до желаемого результата- совпадения метки на шкиве с меткой на кожухе ГРМ.

После

откручиваем два болта 5,5 на крышке трамблера, снимаем бегунок. У меня прорезь смотрела вниз, но раз пишут ни чего страшного, то продолжим. Как оказалось до этого на слух я выставил практически правильно, осталось только чуть сместить трамблер в сторону лобового на 1-2мм. Те более раннее.

После

того как все собрал решил прокатиться чутка. Не успел тронуться как сразу понял что на первой при отпускании сцепления можно не подгазовывать, машинка стала резвее и быстрее откликаться на газ. Пропала вибрация после остановки на перекрестке, раньше руль колбасило сейчас почти нет, только небольшая вибрация.

В целом

проделанной работой доволен. Более долгих поездок пока не совершал но думаю все должно быть гуд.

источник

Схема предохранителей

Основа блока не отличается для автомобилей 2000 и 2011 года выпуска. Также восьмиклапанная версия и шестнадцатиклапанный моторы защищены одинаковыми предохранителями.

Стандартная электросхема расшифровывается так:

• F1 – система ЭБУ, предохраняет силовые жилы устройства;
• F2 – система габаритов;
• F3 – не используется;
• F4 – предохранитель режима дальнего света головной оптики;
• F5/6 – ближний свет, коррекция правой и левой фар соответственно;
• F7 – топливная система;
• F8 – повороты в режиме работы, аварийка и стопы;
• F9 – дворники;
• F10 – защитный элемент электрического замка крышки рагажника;
• F11 – компрессор кондиционера;
• F12 – низкая скорость вращения вентилятора печки;
• F13 – предохранитель Ф13 многофункционален, элемент отвечает за прикуриватель, приборную панель, работает как вспомогательный элемент цепи генератора;
• F14 – клаксон и вентилятор печки;
• F15 – внутренняя подсветка салона, бардачка и грузового отсека;
• F16 – питание электроподъемников дверных стекол;
• F17 – включается в работу при запитке магнитофона от замка зажигания;
• F18 – ЦЗ, питание магнитолы от АКБ, привод замка крышки багажного отделения.

Также здесь присутствует несколько реле.

1. Максимальный режим работы вентилятора печки.
2. Поворотники в режиме моргания.
3. Реле включения бензонасоса.
4. Фронтальные и кормовые противотуманки.

Релюшка противотуманок при установке мощной оптики нередко перегорает или не справляется. Для разгрузки элемента пользователи устанавливают вспомогательный блочок и подпитывают к нему задние фонари.

В дополнительной части имеется малое количество плавких вставок:

• F20 – климатконтроль;
• F21 – стандартные противотуманки.

С постоянно перегорающим элементом водители разбираются аналогичным путем, как и с реле. Протягивается отдельная магистраль и запитывается через общий выключатель.

Предохранители и реле Daewoo Nexia

Предохранители и реле Daewoo Nexia, электрические схемы

Узбекская сборка электрических узлов во многих моделях является не настолько надёжной, насколько этого бы хотелось. Многие приборы часто выходят из строя, в частности предохранители и реле Daewoo Nexiaа, а контактная группа у замка зажигания — «больное» место автомобиля.

Общая информация При отказе какого-то электроприбора первым делом проверьте его предохранитель. Визуально осмотреть его недостаточно, разрыв может быть незаметен глазу.

Хорошо, если у вас под рукой будет тестер. В случае, если тестера нет, можно вместо проверки предохранителя сразу заменить его на заведомо исправный. Поэтому всегда возите с собой набор новых резервных предохранителей.

Это убережёт ваши нервы и время во многих случаях.

Найдя сгоревший предохранитель, не торопитесь его менять. Иначе новый предохранитель может также выйти из строя. Разберитесь, что стало причиной его перегорания. Убедитесь в отсутствии короткого замыкания защищаемой им цепи, а также в целлостности всех проводов. Бывает, что один из проводов перегибается или пережимается и начинает замыкать по случаю на корпус автомобиля.

В моделях Дэу Нексия до 2008 года монтажный блок обозначался N100, в моделях после 2008 года — N150. Нумерация и назначение в обоих блоках предохранителей и реле Daewoo Nexia одинаковые.

Монтажный блок в салоне Нексии находится слева от руля в нижней части приборной панели, под кнопками открытия багажника и бензобака. Чтобы добраться до него, нужно открыть крышку.

Предохранители и реле на нём находятся с двух сторон — на передней стороне, обращённой к водителю и на нижней стороне, обращённой к педалям.

F1 (10 А) — электронный блок управления двигателем (ЭБУ).

F2 (10 А) — габаритные огни. Если у вас не работают габариты, проверьте ручку-переключатель света и поворотников, она могла выйти из строя или повредиться контакты/провода в её основании.

Цена нового переключателя света около 700-1000 руб. Также проверьте контакты этого предохранителя, бывает, что они обгорают, очистите их и добейтесь хорошего контакта предохранителя в гнезде. Причина может быть также в реле M и его контактах.

Возможно ещё, что в монтажном блоке перегорели дорожки.

Если предохранитель перегорает очень часто, значит где-то короткое замыкание. Проверьте разъёмы в каждой фаре, а также провода, особенно те, которые идут в жгутах по днищу автомобиля. Они могли передавиться или оборваться. Общая схема проводки и разъёмов в конце этой статьи. Не забудьте проверить сами лампы габаритных огней, бывает что они перегорают все одновременно или одна за другой.

F3 — резервный

F4 (20 А) — дальний свет фар. Чтобы включить дальний свет, нужно переместить левую ручку под рулём в дальнее от себя положение. Чтобы моргнуть, потянуть на себя.

Если у вас не работает дальний свет, проверьте исправность ламп (могли перегореть сразу обе), исправность реле L, H и их контактов, контакты в гнезде предохранителя. Подрулевой переключатель также может быть одной из причин. Если выше указанное исправно, скорее всего дело в проводке или конактах в разъёмах фар.

Дополнительные предохранители Дэу Нексия

Часто владельцы Нексии оснащают свой автомобиль дополнительным электрооборудованием, которое не устанавливается в штатных комплектациях. При грамотной установке и подключении подобные устройства защищаются дополнительными предохранителями и реле непосредственно в их электропроводке.

Так для дополнительных световых приборов и ДХО характерно расположение предохранителей в моторном отсеке или под приборной панелью. Электрические компоненты системы подогрева сидений чаще всего размещают в салоне и для доступа к ним нужно разобрать нижнюю часть центральной консоли или снять облицовку тоннеля в районе рычага КПП.

Следует помнить, что подключение большого количества дополнительных энергопотребителей может негативно влиять на зарядку аккумулятора и работу электрической системы машины.
