Как проверить моторчик печки ваз 2114-2115, причины поломки и способы устранения

Зачем нужна регулировка температуры включения вентилятора

Вдогонку к не самой продуманной системе реакции вентилятора на перепады температуры, мы получаем еще и шумный электромотор, который и музыку заглушит, а в придачу некорректное поведение управляющего датчика температуры охлаждающей жидкости. Как работает датчик температуры и как он приводит в действие электровентилятор на 16-клапанных моторах Приоры и ВАЗ 2110, мы разбирались не так давно.


Штатный датчик температуры ВАЗ 2110

Мало того, прошивки электронного блока управлением двигателя тоже не всегда работают корректно, поэтому диагносты упорно приглашают недовольных работой вентилятора на перепрошивку. И все же самая большая проблема с включением вентилятора в том, что он не имеет нескольких режимов работы, а вываливает все и сразу. Естественно, это приводит к резкому перепаду напряжения в бортовой сети, а если она хорошо подгружена дополнительным оборудованием, то ничем хорошим это не светит. То есть, вентилятор на двигателях ВАЗ 21126 имеет ряд проблем:

  • нет дополнительных режимов работы, мотор всегда работает в полную силу;

  • избыточная производительность вентилятора хороша в пробке и в адскую жару, но не в нормальных режимах работы мотора;

  • электродвигатель сильно шумит и с этим уже ничего не поделаешь;

  • бортовая сеть может сильно перегружаться по току в момент пуска электродвигателя;

  • во многих случаях пусковая температура вентилятора не соответствует условиям эксплуатации и многие хотели бы сдвинуть нижний порог температуры еще на 5-7 градусов ниже во избежание перегрева двигателя.

Исходя из этого, многие задумываются о том, как отрегулировать температуру включения вентилятора.Вверх

Немного теории

Характеристика

Пояснение

Располагается датчик в радиаторе печки. Определить, что перед вами именно он, не сложно, поскольку в радиаторе это единственный элемент, к которому подключены провода. А если взять ключ на 30, то только датчик имеет соответствующий размер крепежа.

Датчики могут иметь разные температурные пределы. Но для ВАЗ 2114 включение происходит при 102-105 градусах Цельсия, а выключение — при 85-87 градусах. При выборе нового измерителя, ориентируйтесь на тот, который вышел из строя, либо приобретайте с показателя включения и выключения 102 и 87 градусов соответственно

Внутри датчика имеется специальная контактная группа. При нагреве ОЖ в радиаторе эта группа греется и расширяется. Когда расширение доходит до определенного предела, происходит замыкание контактов, они передают сигнал на проводку и вентилятор включается

Не работает вентилятор печки ВАЗ 2114 причины.

Здравствуйте. Если Вы в лютый мороз или в жаркий летний день завели машину, а вентилятор печки на ВАЗ 2114 перестал работать и не дует — не расстраивайтесь, так как эту проблему можно быстро решить прочитав данную статью. Для того, чтобы понять причины по которым может не работать вентилятор печки, давайте сначала рассмотрим электрическую схему подключения мотора печки.

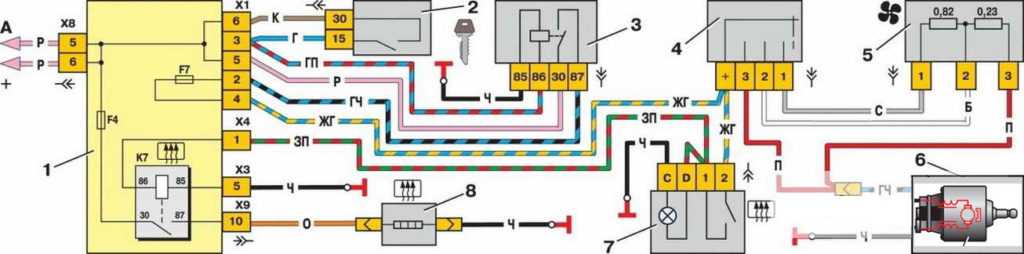

Схема вентилятора печки ВАЗ 2114, 2115, 2113.

И так, вот список всех составляющих схемы:

  • Монтажный блок (он же блок предохранителей).
  • Замок зажигания.
  • Реле разгрузки замка зажигания.
  • Переключатель скоростей вентилятора печки.
  • Дополнительные резисторы.
  • Мотор печки.
  • Выключатель обогрева заднего стекла с контрольной лампой.
  • Нагревательный элемент обогрева заднего стекла.

Схема работает следующим образом. При повороте ключа в замке зажигания (2) включается его разгрузочное реле (3). С разгрузочного реле подаётся питание предохранитель f7 в монтажном блоке (1). После предохранителя питание идёт на выключатель обогрева заднего стекла (7) и переключатель скоростей вентилятора (4), который распределяет на какой из резисторов (5) дальше пойдёт питание. Выход 1 с переключателя (4) соответствует самой медленной скорости обдува, а выход 3 идёт на прямую к моторчику печки (6), т.е. самая высокая скорость обдува.

Как заменить вентилятор

На ВАЗ-2114 замена вентилятора печки не вызовет никаких трудностей. Особенно если вы уже демонтировали неисправное устройство. Первым делом вентилятор необходимо проверить. Для этого положите его на ровную поверхность и подведите к разъему два провода от аккумуляторной батареи. Электромотор запустился? Тогда подключите устройство к «родному» разъему проводов, идущих в моторный отсек из салона. Включите зажигание, а потом переключатель режимов. Проверьте, работает ли вентилятор во всех его положениях. После этого поместите электродвигатель на его место и закройте кожухом. Прикрутите кожух к корпусу отопителя. Подключите провода питания. Дополнительно проверьте работу устройства.

Замена вентилятора печки на ВАЗ 2114

Не работает вентилятор печки на ВАЗ 2114. Многие автомобилисты часто встречаются с проблемой, когда на ваз 2114 не работает вентилятор печки. Эта проблема сопровождается посторонними звуками возникающими во время работы отопителя.

Симптомы неисправности

Определить наличие проблемы в работе вентилятора системы охлаждения можно по быстрому увеличению температуры охлаждающей жидкости. На приборной панели автомобиля появляется соответствующее предупреждающие сообщение о росте температуры охлаждающей жидкости. Автовладельцу следует заглушить двигатель и дождаться его охлаждения, после чего можно аккуратно продолжать движение. Помните, что эксплуатировать автомобиль с таким неработающим вентилятором не рекомендуется, так как существует риск повреждения головки блока цилиндров, что неизменно вынуждает проводить трудоемкий и дорогостоящий ремонт. Выявить подобные поломки можно также путем визуального осмотра радиатора и вентилятора. Если при существенном увеличении температуры охлаждающей жидкости не происходит включение вентилятора, это может свидетельствовать о наличии различных поломок этого узла.

Причин неисправности вентилятора может быть несколько:

  1. Поломка датчика температуры.
  2. Пропал контакт у разъёма температурного датчика.
  3. Обрыв электропроводки.
  4. Проблемы реле.
  5. Перегорел предохранитель.
  6. Неисправность привода электродвигателя вентилятора.

Порядок действий при проверке

Работа вентилятора на ВАЗ-2114 завязана через 2 предохранителя. Один из них отвечает ещё за звуковой сигнал.
Проверить его можно нажав на клаксон. Если звука нет, заменить на целый. Расположен он в монтажном блоке, это 20-ти амперный, обозначенный маркировкой F5.

Проверяем и при необходимости меняем предохранители

Второй, находится под торпедой, со стороны пассажира.
Под обшивкой расположены 3 реле с предохранителем для каждой. За работу вентилятора охлаждения отвечает средняя пара. Перегоревший элемент заменить на новый (предохранитель можно «прозвонить» мультиметром или ограничиться визуальным осмотром. Для проверки работоспособности реле потребуется омметр). Проверяя их состояние, заодно убедиться в нормальном состоянии контактов, при обнаружении окиси зачистить.

Проверка датчика включения вентилятора

Если причина не обнаружена, следующим шагом должна быть проверка работоспособности датчика включения вентилятора
. Сделать это не сложно

Обесточить его и включить зажигание, при этом обратить внимание на вентилятор. Вращение лопастей говорит о том, что причина неполадки именно в датчике

Проверяем датчик включения вентилятора системы охлаждения

Ввиду того, что очень часто датчик начинает глючить, подавая ошибочные сигналы, рекомендуется проверить его ещё одним способом
. Для этого понадобится ёмкость с , термометр и мультимерт. К клеммам датчика подсоединяются провода от измерительного прибора, резьбовая часть датчика погружается в жидкость. Содержимое ёмкости нагреть до температуры срабатывания вентилятора (на ВАЗ 2114 — 92 градуса). При замыкании контактов мультимерт подаст звуковой сигнал. Значит датчик рабочий, если этого не произошло можно смело его выбрасывать и покупать новый.

Видео о проверке датчика включения вентилятора системы охлаждения

Устранив проблему, завести мотор машины. Электродвигатель вентилятора должен запуститься примерно через 5 минут работы на холостом ходу
. Если этого не произошло, а температура достигла нужной нормы, проведите диагностику неисправностей ещё раз.

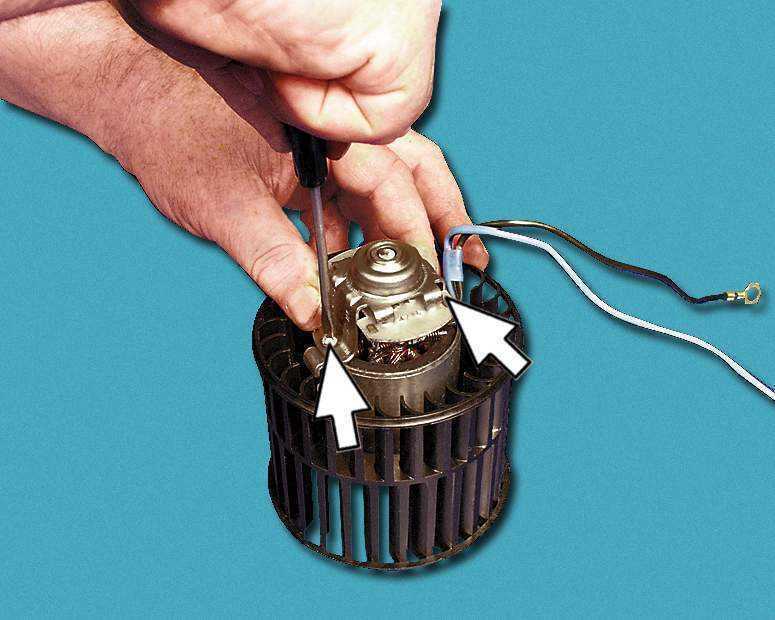

Износ щеток и разрушение коллектора

Щетки подводят электрический ток к якорю электродвигателя. Они выполнены из графита и, естественно, подвержены износу. Если электродвигатель работает в обычном режиме, их может хватить на 50-70 тыс. км пробега. Однако влияние различных негативных факторов сокращает срок службы последних в несколько раз.


Смотреть галерею

Разрушение коллектора чаще всего является следствием износа или перекашивания щеток. Восстановить этот элемент достаточно проблематично даже для специалиста, поэтому, если подобная проблема обнаружилась, то для ВАЗ-2114 замена вентилятора печки станет неизбежной.

Как проверить вентилятор охлаждения на ВАЗ 2114?

Проверить, работает ли вентилятор на ВАЗ 2114 можно несколькими способами. Для начала стоит определить, работает ли основной элемент конструкции – электродвигатель. Из-за удобного расположения моторчика можно легко подобраться к его контактам. При наличии проводов можно подключить мотор напрямую к аккумулятору. Если мотор заработал – причина поломки явно не в нем.

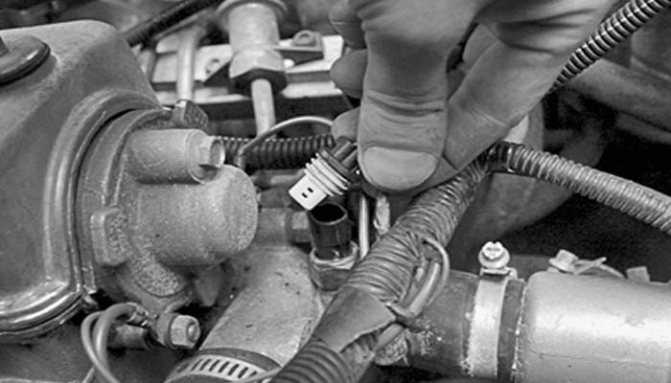

На представленном выше фото отчетлива видна фишка с проводом. В этой фишке есть штекер. Проверку стоит производить путем подключения двух проводов напрямую к аккумулятору.
Часто причиной неисправности и несрабатывания электрического моторчика становится датчик температуры. Система защиты главного компьютера в 2114 такова, что при отключении этого датчика вентилятор должен срабатывать в аварийном режиме. Достаточно прогреть автомобиль до рабочей температуры, после чего отключить датчик. Контролер в этот момент определяет отсутствие датчика как неисправность и в аварийном режиме включает вентилятор. Меняется этот элемент без проблем.
Сняв фишку с разъема датчика, не забудьте после проверки работоспособности прибора обдува установить ее на место.

Что делать?

Этот подраздел назван так потому, что профессиональные автомеханики категорически не согласны с тем, что проблемы с вентилятором могут быть как-то связаны с упомянутой ниже деталью. Между тем, владельцы ВАЗов настаивают, что следование этим указаниям значительно (и в положительную сторону) сказываются на системе охлаждения в общем и на работе ее вентилятора в частности.

Наверное, тонкость все же не в самой крышке, а в травильном клапане, который снижает давление, достигшее критических показателей. Но как от него зависит работа вентилятора – тайна, покрытая мраком. Зато действующая! Если вы проверили уже все, что только можно, но так и не поняли, почему не работает вентилятор охлаждения ВАЗ 2114, попробуйте последовать совету бывалых и заменить крышку – вдруг поможет.

Вентилятор служит для образования воздушных потоков, которые направляются на радиатор мотора. Это необходимо для того, чтобы охлаждать жидкость, которая по нему циркулирует.

Если автомобиль двигается на высокой скорости, вентилятор особо не требуется, поскольку все необходимое охлаждение мотор получает от встречных потоков воздуха. Но когда машина переходит в режим медленной езды или простоя с включенным двигателем, роль пропеллера становится незаменимой.

Включение происходит после подачи соответствующего сигнала от электронного блока управления. ЭБУ, в свою очередь, узнает о необходимости включить вентилятор от датчика температуры. Порог включения составляет 103-105 градусов по Цельсию.

В случае с ВАЗ 2114 вентилятор (пропеллер) находится в подкапотном пространстве с тыльной стороны радиатора.

Окислились разъемы и колодки подключения вентилятора

Т.к. вся проводка и контакты механизма расположены под капотом автомобиля, всегда есть риск механического повреждения проводов или фишек. Также из-за повышенной влажности ускоряется процесс появления окислов на контактах и разъёмах.

Проверка контактов, целостности фишек и разъемов подключения вентилятора – важная часть диагностики. В цепи подключения предусмотрено 2 фишки — первая рядом с вентилятором. Вторая рядом с блоком предохранителей. Их состояние напрямую влияет на работоспособность и своевременное включение электрического моторчика. Наличие обрывов проводки говорит о необходимости проверки состояния всей цепи вентилятора. Без нормального контакта работоспособность устройства будет нарушена.

Пошаговый алгоритм работы

В каждом конкретном случае ремонт вентилятора будет отличаться в зависимости от имеющейся поломки. Необходимо провести соответствующую диагностику, что позволит определить почему на Ваз 2114 не включается своевременно вентилятор охлаждения радиатора, что упростит последующий ремонт. В первую очередь рекомендуется отключить разъем вентилятора, после чего с соблюдением полярности вновь подключить разъём напрямую к клемме аккумулятора. В том случае, если при таком прямом подключении вентилятор начинает вращаться, это свидетельствует о исправном приводе, а причина в данном случае может быть в электропроводке, неисправном датчике температуры или проблемах с предохранителем.

Проверить предохранитель, отвечающий за работу вентилятора охлаждения, можно без вскрытия пластикового бокса. Дело в том, что такое реле сдвоенное и одновременно отвечает за работу клаксона. Поэтому, если у автомобиля пропал звуковой сигнал и одновременно не работает вентилятор, это свидетельствует о перегоревшем предохранителе. Блок с такими реле располагается под капотом в небольшом пластиковом боксе. Чтобы вскрыть его следует снять две защелки, после чего щипчиками достаем и меняем нужный вам предохранитель.

Поломки реле диагностировать затруднительно. Можем порекомендовать вам раздобыть стопроцентно работающее реле, временно установить его в посадочное гнездо и проверить правильность включения вентилятора. Если при такой проверке вентилятор заработает, то следует попросту заменить используемое реле на работающее.

Для проверки температурного датчика, от которого сигнал поступает непосредственно к радиатору, следует отключить разъем от датчика, после чего включить зажигание. В данном случае автоматика запускает вентилятор на постоянный обдув в аварийном режиме. В том случае, если при таком отключении разъема от датчика вентилятор поздно включается, то соответственно можно сделать вывод, что вышел из строя температурный датчик, который потребует замены. Сам датчик температуры зафиксирован двумя болтами, открутить которые можно простой крестовой отверткой. Такая замена датчика обычно занимает не более 5 минут.

Если причиной поломки является всё же вентилятор, можно попытаться сначала отремонтировать его или же сразу заменить на новый. Проблема может заключаться в подшипнике или щетках. В данном случае можно заменить такие поврежденные детали, что позволит полностью восстановить работоспособность вентилятора системы охлаждения. Если же причиной поломки вентилятора является электродвигатель, то ремонт представляет определенные сложности, а такой вышедший из строя привод лучше всего заменить на новый.

Чтобы снять вентилятор с приводом необходимо:

  • Автомобиль ВАЗ 2114 устанавливают на ровной площадке и затягивают стояночный тормоз
  • Открываем капот и обесточиваем минусовую клемму
  • Корпус воздушного фильтра следует открутить ключом на десять
  • Ослабляют хомуты у воздуховода
  • Скручиваем саморезы, которые фиксируют воздушный фильтр и достают фильтрующий элемент
  • Далее откручивают и демонтируют воздухозаборник, для чего потребуется ключ на восемь
  • Снимают кожух вентилятора, для чего восьмым ключом откручивают 6 гаек
  • Снимают колодку мотора
  • Извлекают вентилятор с приводом

Вам останется лишь установить на место новый привод или весь вентилятор в сборе и провести в обратной последовательности сборку. После такого ремонта следует проверить правильность функционирования вентилятора, для чего прогреваем двигатель и дожидаемся включения обдува.

Постоянно работает вентилятор охлаждения

Ситуация, когда постоянно работает вентилятор охлаждения может быть вызвана несколькими причинами: выход из строя датчика температуры охлаждающей жидкости либо его проводки, поломкой реле запуска вентилятора, повреждением проводов приводного моторчика, «глюки» электронного блока управления двигателем (ЭБУ) и некоторыми другими.

Чтобы понять как правильно должен работать вентилятор охлаждения, необходимо знать, какая температура запрограммирована в блоке управления для его включения. Или же посмотреть данные на датчике включения вентилятора расположенного в радиаторе. Обычно она находится в пределах +87…+95 °C.

В статье подробно рассмотрим все основные причины, по которым вентилятор охлаждения радиатора двигателя работает не только когда температура ОЖ доходит до 100 градусов, а всегда при выключенном зажигании.

Причины включения вентилятора Условия для включения
Выход из строя ДТОЖ или повреждение его проводки Запущенный двигатель в аварийном режиме
Замыкание проводов на “массу” Запущенный двигатель, при появлении / пропадании контакта вентилятор может отключаться
Замыкание проводов на “массу” при двух ДТОЖ Запущенный двигатель (первый датчик) либо включенной зажигание (второй датчик)
Неисправное реле включения вентилятора Запущенный двигатель в аварийном режиме
“Глюки” ЭБУ Разные режимы, зависит от конкретного ЭБУ
Нарушена теплоотдача радиатора (загрязнение) При запущенном двигателе, при длительной поездке
Неисправный датчик давления фреона При включенном кондиционере
Низкая эффективность работы системы охлаждения При запущенном двигателе

Как проверить вентилятор охлаждения?

Если не работает вентилятор охлаждения, предстоит найти причину его отказа. Сначала проверим датчик температур методом, применяемым на инжекторных двигателях, к каковым принадлежит ВАЗ 2114. Для этого необходимо запустить двигатель и прогреть его до температуры, в которой он обычно работает. Затем следует вынуть разъем датчика температур, тем самым, отключив его от сети электропитания машины. Это делается для того, чтобы контроллер запустил вентилятор в аварийном, постоянном режиме. Если привод заработал, это говорит о неисправном датчике температуры (термостате), в то время как реле, предохранители, провода и сама вертушка в рабочем состоянии.

Если в электрической цепи системы охлаждения имеются неполадки, то вентилятор не запустится. Причин, почему он не включается, несколько:

  • Неисправности электропривода;
  • Сгорели один или оба предохранителя;
  • Вышло из строя реле вентилятора охлаждения;
  • Имеет место обрыв электропроводки;
  • Испорчена пробка расширительного бачка.

К элементам электропривода относится электродвигатель. Это основной узел вентилятора. Его проверяют прямым подсоединением к аккумулятору. Если не заработал, следует проверить щеточный механизм мотора, подшипники, контакты. Эти элементы можно заменить или отремонтировать. Если проблема в обмотке, то заменить следует весь двигатель, или даже сам вентилятор. Часто рвется и требует замены приводной ремень. Если выясняется, что моторчик и система привода в порядке, продолжаем проверять дальше.

К неполадкам вентилятора также принадлежат обратное вращение, когда лопасти гонят воздух внутрь. Такое случается, если полюса двигателя подключены наоборот.
Видео: не включается радиатор охлаждения на ВАЗ 2114 – что делать?

Что делать, если электровентилятор работает постоянно?

Иногда возникает и другая проблема. Многих автолюбителей интересует, почему постоянно работает вентилятор на Ваз 2114?

Возможны четыре причины неисправности:

  1. возникло замыкание в электроцепи;
  2. произошла поломка реле электровентилятора;
  3. требует замены термодатчик;
  4. сломался электронный блок.

Чаще всего вентилятор начинает работать непрестанно в результате замыкания проводов. Электрическая цепь остается во включенном состоянии вне зависимости от сигналов термодатчика и реле.

Чтобы устранить неисправность, нужно прозвонить каждый провод и найти место сплавления. Иногда оно заметно даже при визуальном осмотре.

Если прозвон не помог выявить неисправность, нужно проверить и заменить реле вентилятора. Стоимость устройства невысока. Поэтому для диагностики проще купить новый реле и поставить его заместо старого.

Если не помогло и это, значит нужно проверить работу термодатчика. Ведь именно он отвечает за включение и отключение электромотора вентилятора Ваз 2114.

При исправной работе всех остальных элементов системы, нужно проверить электронный модуль. Он довольно редко выходит из строя. Если проблема возникла все же в нем, придется выполнить полный сброс ошибок. Иногда помогает только полная перепрошивка. Самостоятельно выполнить эту работу способен не каждый. Поэтому лучше обратиться за помощью в автосервис.

Также полезно было бы установить кнопку принудительного запуска и отключения вентилятора на Ваз 2114.

Это решение может оказаться весьма кстати, если поломка произошла где-нибудь на трассе вдали от города. В таком случае с помощью кнопки на панели приборов можно принудительно запустить работу вентилятора для охлаждения двигателя.

Принципиальные электросхемы, подключение устройств и распиновка разъёмов

Приводятся все основные электросхемы и модификации подключения вентилятора охлаждения (ВО) жидкости в автомобилях ВАЗ различных моделей. В чём суть работы ВО? Электрический двигатель с крыльчаткой на валу установлен внутри прямоугольной металлической рамы, при помощи которой он крепится к тыльной стороне радиатора. При подаче напряжения (12 В) на контакты привода он начинает работать, вращая лопасти и создавая направленную струю воздуха, которая, собственно, и охлаждает тосол или антифриз.

Возможные причины и их диагностика

Основные причины, из-за которых не работает вентилятор на ваз 2114, выглядят следующим образом:

  • сгорел электромотор вентилятора;
  • перегорел предохранитель;
  • сломалось реле;
  • произошел обрыв в проводке;
  • окислились контакты датчика;
  • вышел из строя датчик.

Контакты вентилятора ваз 2114

Для того, чтобы проверить электродвигатель вентилятора, достаточно отключить его от блока управления и запитать напрямую от аккумуляторной батареи. Если пропеллер начнет вращаться, значит мотор исправен, если нет, значит придется заменять сам вентилятор.

Следующим шагом в поиске поломки станет проверка предохранителя. Для этого следует найти 20 амперный предохранитель F4, размещенный в общем блоке. Его следует проверить мультиметром и, в случае необходимости, заменить на новый, аналогичный. Одновременно следует зачистить и контакты в гнезде предохранителя, ведь их окисление также может стать причиной неисправности.

Предохранители ваз 2114

Если предохранитель исправен, следует выполнить проверку реле вентилятора 2114. Сделать это можно двумя способами — прозвонить реле тестером (для этого реле должно быть в замкнутом положении) или заменить реле на новое, исправное.

Второй метод является наиболее предпочтительным, поскольку проверка мультиметром не всегда может дать точный результат. Если реле окажется сломанным, то заменить его следует точно таким же (установка вместо штатного реле каких-либо других устройств крайне нежелательна, поскольку в большинстве случаев их работа будет некорректной).

Проверка проводки

Если реле также исправно, то следует проверить проводку. Для этого достаточно прозвонить все провода, входящие в электрическую цепь вентилятора. В случае, если будет обнаружен обрыв, неисправный провод следует заменить, если же разрывов не обнаружено, то останется только одна возможная причина — датчик вентилятора ваз 2114.

Схема электропитания вентилятора

Перед тем, как проверять сам датчик, следует проверить и зачистить его контакты — ведь при их окислении устройство будет работать неправильно либо не будет работать вовсе. Чтобы проверить сам датчик, его следует отключить от питания.

Если он работоспособен, то вентилятор включится и будет работать непрерывно (в аварийном режиме). После этого следует отключить разъем датчика, идущий на контроллер, и запустить двигатель.

Если вентилятор будет вращаться, значит датчик неисправен, и следует выполнить его замену.

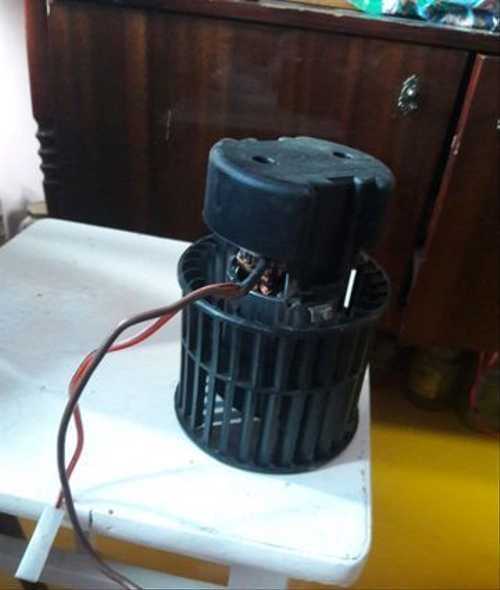

Как заменить моторчик печки

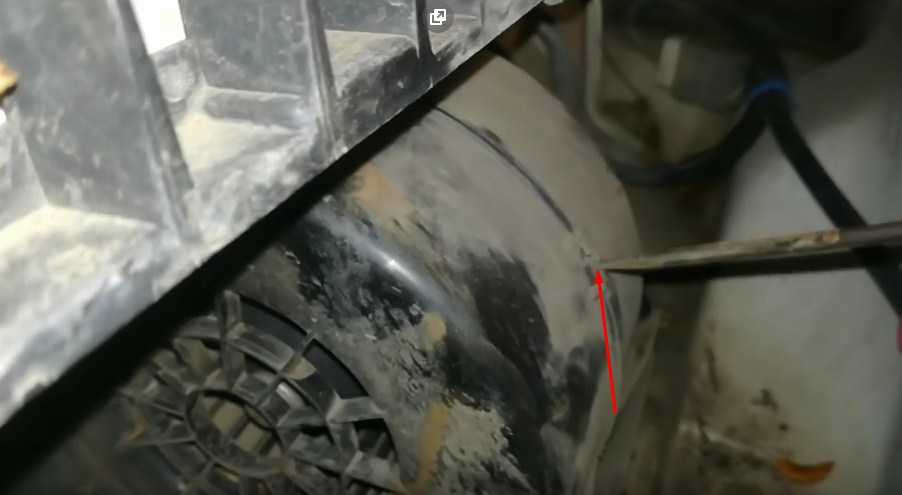

Благодаря тому, что вентилятор фиксируется на корпусе отопителя и доступ к нему есть из подкапотного пространства, замена моторчика печки ВАЗ-2114 – процесс несложный и не требует разборки системы обогрева салона и слива охлаждающей жидкости. Поэтому заменить вентилятор можно и самостоятельно, без обращения за помощью в СТО.

Для выполнения замены моторчика из инструментов потребуются отвертки и ключ 8-10. Алгоритм работ по демонтажу вентилятора печки на ВАЗ-2114 такой: 1. Отключаем питание бортовой сети путем снятия «плюсовой» клеммы с АКБ. 2. В салоне с водительской стороны за педальным блоком находим провода питания вентилятора – черный («масса», прижатая гайкой к одному из болтов) и синий («плюс»).

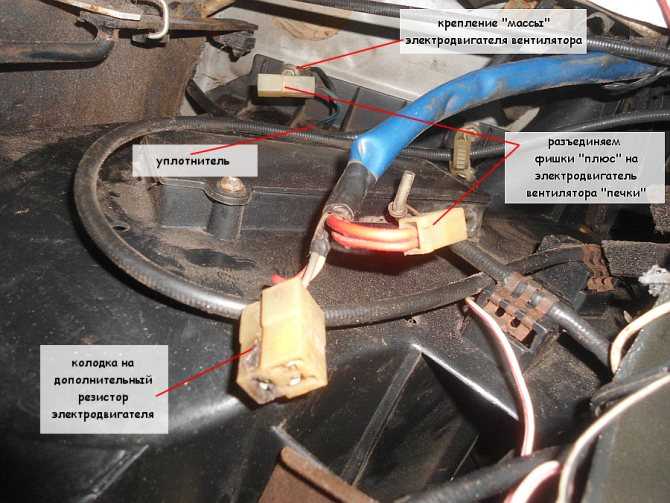

3. Откручиваем гайку крепления «массы», находим разъем синего провода и разъединяем его. 4. Открываем капот. 5. Снимаем кожух вентилятора с установленным в нем фильтром. Для этого отворачиваем 4 винта крепления.

6. Откручиваем крепежные винты решетки воздухопритока, установленной возле стекла. Снимаем решетку. 7. Откручиваем 2 болта крепления корпуса вентилятора.

8. Движением «на себя» снимаем корпус с опоры. 9. Поворачиваем корпус на 90 град. и извлекаем его с ниши.

Дальше действия зависят от того, что именно приобретено на замену – узел в сборе с корпусом или только электродвигатель с крыльчаткой. Если в наличии полностью собранная конструкция – устанавливаем новый элемент по технологии, обратной вышеописанной.

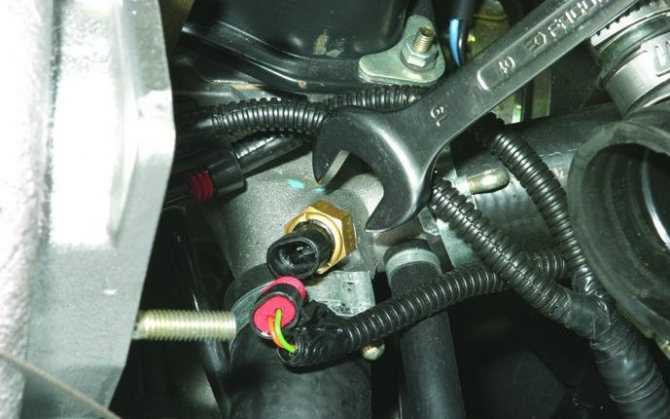

Установка нового датчика без слива охлаждающей жидкости

  1. Открутить датчик не до конца. При этом начнется незначительное просачивание антифриза;
  2. Проверить медную шайбу на новом датчике;
  3. Одной рукой откручивая старое устройство, другой быстро поднести новое;
  4. После закручивания регулятора тщательно протереть место от потеков охлаждающей жидкости;
  5. Проверить качество монтажа на отсутствие утечек.

При таком методе автовладелец сможет существенно сэкономить время. Недостатком рассматриваемого способа является необходимость производить замену быстро, что может вызвать затруднения у неопытных автолюбителей. При неудачном стечении обстоятельств может пролиться большое количество тосола из системы охлаждения.

Содержание всех элементов системы охлаждения в рабочем состоянии обеспечит защиту двигателя от перегрева и неприятных последствий. Необходимо проводить своевременный контроль работы регулятора, особенно при появлении первых симптомов перегрева. Так как работы предполагают наличие разогретой жидкости, выполнять все манипуляции следует на остывшем двигателе. Это убережет автовладельца от термотравм.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Все про Honda
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Как проверить моторчик печки ваз 2114-2115, причины поломки и способы устранения

Зачем нужна регулировка температуры включения вентилятора

Вдогонку к не самой продуманной системе реакции вентилятора на перепады температуры, мы получаем еще и шумный электромотор, который и музыку заглушит, а в придачу некорректное поведение управляющего датчика температуры охлаждающей жидкости. Как работает датчик температуры и как он приводит в действие электровентилятор на 16-клапанных моторах Приоры и ВАЗ 2110, мы разбирались не так давно.


Штатный датчик температуры ВАЗ 2110

Мало того, прошивки электронного блока управлением двигателя тоже не всегда работают корректно, поэтому диагносты упорно приглашают недовольных работой вентилятора на перепрошивку. И все же самая большая проблема с включением вентилятора в том, что он не имеет нескольких режимов работы, а вываливает все и сразу. Естественно, это приводит к резкому перепаду напряжения в бортовой сети, а если она хорошо подгружена дополнительным оборудованием, то ничем хорошим это не светит. То есть, вентилятор на двигателях ВАЗ 21126 имеет ряд проблем:

  • нет дополнительных режимов работы, мотор всегда работает в полную силу;

  • избыточная производительность вентилятора хороша в пробке и в адскую жару, но не в нормальных режимах работы мотора;

  • электродвигатель сильно шумит и с этим уже ничего не поделаешь;

  • бортовая сеть может сильно перегружаться по току в момент пуска электродвигателя;

  • во многих случаях пусковая температура вентилятора не соответствует условиям эксплуатации и многие хотели бы сдвинуть нижний порог температуры еще на 5-7 градусов ниже во избежание перегрева двигателя.

Исходя из этого, многие задумываются о том, как отрегулировать температуру включения вентилятора.Вверх

Немного теории

Характеристика

Пояснение

Располагается датчик в радиаторе печки. Определить, что перед вами именно он, не сложно, поскольку в радиаторе это единственный элемент, к которому подключены провода. А если взять ключ на 30, то только датчик имеет соответствующий размер крепежа.

Датчики могут иметь разные температурные пределы. Но для ВАЗ 2114 включение происходит при 102-105 градусах Цельсия, а выключение — при 85-87 градусах. При выборе нового измерителя, ориентируйтесь на тот, который вышел из строя, либо приобретайте с показателя включения и выключения 102 и 87 градусов соответственно

Внутри датчика имеется специальная контактная группа. При нагреве ОЖ в радиаторе эта группа греется и расширяется. Когда расширение доходит до определенного предела, происходит замыкание контактов, они передают сигнал на проводку и вентилятор включается

Не работает вентилятор печки ВАЗ 2114 причины.

Здравствуйте. Если Вы в лютый мороз или в жаркий летний день завели машину, а вентилятор печки на ВАЗ 2114 перестал работать и не дует — не расстраивайтесь, так как эту проблему можно быстро решить прочитав данную статью. Для того, чтобы понять причины по которым может не работать вентилятор печки, давайте сначала рассмотрим электрическую схему подключения мотора печки.

Схема вентилятора печки ВАЗ 2114, 2115, 2113.

И так, вот список всех составляющих схемы:

  • Монтажный блок (он же блок предохранителей).
  • Замок зажигания.
  • Реле разгрузки замка зажигания.
  • Переключатель скоростей вентилятора печки.
  • Дополнительные резисторы.
  • Мотор печки.
  • Выключатель обогрева заднего стекла с контрольной лампой.
  • Нагревательный элемент обогрева заднего стекла.

Схема работает следующим образом. При повороте ключа в замке зажигания (2) включается его разгрузочное реле (3). С разгрузочного реле подаётся питание предохранитель f7 в монтажном блоке (1). После предохранителя питание идёт на выключатель обогрева заднего стекла (7) и переключатель скоростей вентилятора (4), который распределяет на какой из резисторов (5) дальше пойдёт питание. Выход 1 с переключателя (4) соответствует самой медленной скорости обдува, а выход 3 идёт на прямую к моторчику печки (6), т.е. самая высокая скорость обдува.

Как заменить вентилятор

На ВАЗ-2114 замена вентилятора печки не вызовет никаких трудностей. Особенно если вы уже демонтировали неисправное устройство. Первым делом вентилятор необходимо проверить. Для этого положите его на ровную поверхность и подведите к разъему два провода от аккумуляторной батареи. Электромотор запустился? Тогда подключите устройство к «родному» разъему проводов, идущих в моторный отсек из салона. Включите зажигание, а потом переключатель режимов. Проверьте, работает ли вентилятор во всех его положениях. После этого поместите электродвигатель на его место и закройте кожухом. Прикрутите кожух к корпусу отопителя. Подключите провода питания. Дополнительно проверьте работу устройства.

Замена вентилятора печки на ВАЗ 2114

Не работает вентилятор печки на ВАЗ 2114. Многие автомобилисты часто встречаются с проблемой, когда на ваз 2114 не работает вентилятор печки. Эта проблема сопровождается посторонними звуками возникающими во время работы отопителя.

Симптомы неисправности

Определить наличие проблемы в работе вентилятора системы охлаждения можно по быстрому увеличению температуры охлаждающей жидкости. На приборной панели автомобиля появляется соответствующее предупреждающие сообщение о росте температуры охлаждающей жидкости. Автовладельцу следует заглушить двигатель и дождаться его охлаждения, после чего можно аккуратно продолжать движение. Помните, что эксплуатировать автомобиль с таким неработающим вентилятором не рекомендуется, так как существует риск повреждения головки блока цилиндров, что неизменно вынуждает проводить трудоемкий и дорогостоящий ремонт. Выявить подобные поломки можно также путем визуального осмотра радиатора и вентилятора. Если при существенном увеличении температуры охлаждающей жидкости не происходит включение вентилятора, это может свидетельствовать о наличии различных поломок этого узла.

Причин неисправности вентилятора может быть несколько:

  1. Поломка датчика температуры.
  2. Пропал контакт у разъёма температурного датчика.
  3. Обрыв электропроводки.
  4. Проблемы реле.
  5. Перегорел предохранитель.
  6. Неисправность привода электродвигателя вентилятора.

Порядок действий при проверке

Работа вентилятора на ВАЗ-2114 завязана через 2 предохранителя. Один из них отвечает ещё за звуковой сигнал.
Проверить его можно нажав на клаксон. Если звука нет, заменить на целый. Расположен он в монтажном блоке, это 20-ти амперный, обозначенный маркировкой F5.

Проверяем и при необходимости меняем предохранители

Второй, находится под торпедой, со стороны пассажира.
Под обшивкой расположены 3 реле с предохранителем для каждой. За работу вентилятора охлаждения отвечает средняя пара. Перегоревший элемент заменить на новый (предохранитель можно «прозвонить» мультиметром или ограничиться визуальным осмотром. Для проверки работоспособности реле потребуется омметр). Проверяя их состояние, заодно убедиться в нормальном состоянии контактов, при обнаружении окиси зачистить.

Проверка датчика включения вентилятора

Если причина не обнаружена, следующим шагом должна быть проверка работоспособности датчика включения вентилятора
. Сделать это не сложно

Обесточить его и включить зажигание, при этом обратить внимание на вентилятор. Вращение лопастей говорит о том, что причина неполадки именно в датчике

Проверяем датчик включения вентилятора системы охлаждения

Ввиду того, что очень часто датчик начинает глючить, подавая ошибочные сигналы, рекомендуется проверить его ещё одним способом
. Для этого понадобится ёмкость с , термометр и мультимерт. К клеммам датчика подсоединяются провода от измерительного прибора, резьбовая часть датчика погружается в жидкость. Содержимое ёмкости нагреть до температуры срабатывания вентилятора (на ВАЗ 2114 — 92 градуса). При замыкании контактов мультимерт подаст звуковой сигнал. Значит датчик рабочий, если этого не произошло можно смело его выбрасывать и покупать новый.

Видео о проверке датчика включения вентилятора системы охлаждения

Устранив проблему, завести мотор машины. Электродвигатель вентилятора должен запуститься примерно через 5 минут работы на холостом ходу
. Если этого не произошло, а температура достигла нужной нормы, проведите диагностику неисправностей ещё раз.

Износ щеток и разрушение коллектора

Щетки подводят электрический ток к якорю электродвигателя. Они выполнены из графита и, естественно, подвержены износу. Если электродвигатель работает в обычном режиме, их может хватить на 50-70 тыс. км пробега. Однако влияние различных негативных факторов сокращает срок службы последних в несколько раз.


Смотреть галерею

Разрушение коллектора чаще всего является следствием износа или перекашивания щеток. Восстановить этот элемент достаточно проблематично даже для специалиста, поэтому, если подобная проблема обнаружилась, то для ВАЗ-2114 замена вентилятора печки станет неизбежной.

Как проверить вентилятор охлаждения на ВАЗ 2114?

Проверить, работает ли вентилятор на ВАЗ 2114 можно несколькими способами. Для начала стоит определить, работает ли основной элемент конструкции – электродвигатель. Из-за удобного расположения моторчика можно легко подобраться к его контактам. При наличии проводов можно подключить мотор напрямую к аккумулятору. Если мотор заработал – причина поломки явно не в нем.
На представленном выше фото отчетлива видна фишка с проводом. В этой фишке есть штекер. Проверку стоит производить путем подключения двух проводов напрямую к аккумулятору.
Часто причиной неисправности и несрабатывания электрического моторчика становится датчик температуры. Система защиты главного компьютера в 2114 такова, что при отключении этого датчика вентилятор должен срабатывать в аварийном режиме. Достаточно прогреть автомобиль до рабочей температуры, после чего отключить датчик. Контролер в этот момент определяет отсутствие датчика как неисправность и в аварийном режиме включает вентилятор. Меняется этот элемент без проблем.
Сняв фишку с разъема датчика, не забудьте после проверки работоспособности прибора обдува установить ее на место.

Что делать?

Этот подраздел назван так потому, что профессиональные автомеханики категорически не согласны с тем, что проблемы с вентилятором могут быть как-то связаны с упомянутой ниже деталью. Между тем, владельцы ВАЗов настаивают, что следование этим указаниям значительно (и в положительную сторону) сказываются на системе охлаждения в общем и на работе ее вентилятора в частности.

Наверное, тонкость все же не в самой крышке, а в травильном клапане, который снижает давление, достигшее критических показателей. Но как от него зависит работа вентилятора – тайна, покрытая мраком. Зато действующая! Если вы проверили уже все, что только можно, но так и не поняли, почему не работает вентилятор охлаждения ВАЗ 2114, попробуйте последовать совету бывалых и заменить крышку – вдруг поможет.

Вентилятор служит для образования воздушных потоков, которые направляются на радиатор мотора. Это необходимо для того, чтобы охлаждать жидкость, которая по нему циркулирует.

Если автомобиль двигается на высокой скорости, вентилятор особо не требуется, поскольку все необходимое охлаждение мотор получает от встречных потоков воздуха. Но когда машина переходит в режим медленной езды или простоя с включенным двигателем, роль пропеллера становится незаменимой.

Включение происходит после подачи соответствующего сигнала от электронного блока управления. ЭБУ, в свою очередь, узнает о необходимости включить вентилятор от датчика температуры. Порог включения составляет 103-105 градусов по Цельсию.

В случае с ВАЗ 2114 вентилятор (пропеллер) находится в подкапотном пространстве с тыльной стороны радиатора.

Окислились разъемы и колодки подключения вентилятора

Т.к. вся проводка и контакты механизма расположены под капотом автомобиля, всегда есть риск механического повреждения проводов или фишек. Также из-за повышенной влажности ускоряется процесс появления окислов на контактах и разъёмах.

Проверка контактов, целостности фишек и разъемов подключения вентилятора – важная часть диагностики. В цепи подключения предусмотрено 2 фишки — первая рядом с вентилятором. Вторая рядом с блоком предохранителей. Их состояние напрямую влияет на работоспособность и своевременное включение электрического моторчика. Наличие обрывов проводки говорит о необходимости проверки состояния всей цепи вентилятора. Без нормального контакта работоспособность устройства будет нарушена.

Пошаговый алгоритм работы

В каждом конкретном случае ремонт вентилятора будет отличаться в зависимости от имеющейся поломки. Необходимо провести соответствующую диагностику, что позволит определить почему на Ваз 2114 не включается своевременно вентилятор охлаждения радиатора, что упростит последующий ремонт. В первую очередь рекомендуется отключить разъем вентилятора, после чего с соблюдением полярности вновь подключить разъём напрямую к клемме аккумулятора. В том случае, если при таком прямом подключении вентилятор начинает вращаться, это свидетельствует о исправном приводе, а причина в данном случае может быть в электропроводке, неисправном датчике температуры или проблемах с предохранителем.

Проверить предохранитель, отвечающий за работу вентилятора охлаждения, можно без вскрытия пластикового бокса. Дело в том, что такое реле сдвоенное и одновременно отвечает за работу клаксона. Поэтому, если у автомобиля пропал звуковой сигнал и одновременно не работает вентилятор, это свидетельствует о перегоревшем предохранителе. Блок с такими реле располагается под капотом в небольшом пластиковом боксе. Чтобы вскрыть его следует снять две защелки, после чего щипчиками достаем и меняем нужный вам предохранитель.

Поломки реле диагностировать затруднительно. Можем порекомендовать вам раздобыть стопроцентно работающее реле, временно установить его в посадочное гнездо и проверить правильность включения вентилятора. Если при такой проверке вентилятор заработает, то следует попросту заменить используемое реле на работающее.

Для проверки температурного датчика, от которого сигнал поступает непосредственно к радиатору, следует отключить разъем от датчика, после чего включить зажигание. В данном случае автоматика запускает вентилятор на постоянный обдув в аварийном режиме. В том случае, если при таком отключении разъема от датчика вентилятор поздно включается, то соответственно можно сделать вывод, что вышел из строя температурный датчик, который потребует замены. Сам датчик температуры зафиксирован двумя болтами, открутить которые можно простой крестовой отверткой. Такая замена датчика обычно занимает не более 5 минут.

Если причиной поломки является всё же вентилятор, можно попытаться сначала отремонтировать его или же сразу заменить на новый. Проблема может заключаться в подшипнике или щетках. В данном случае можно заменить такие поврежденные детали, что позволит полностью восстановить работоспособность вентилятора системы охлаждения. Если же причиной поломки вентилятора является электродвигатель, то ремонт представляет определенные сложности, а такой вышедший из строя привод лучше всего заменить на новый.

Чтобы снять вентилятор с приводом необходимо:

  • Автомобиль ВАЗ 2114 устанавливают на ровной площадке и затягивают стояночный тормоз
  • Открываем капот и обесточиваем минусовую клемму
  • Корпус воздушного фильтра следует открутить ключом на десять
  • Ослабляют хомуты у воздуховода
  • Скручиваем саморезы, которые фиксируют воздушный фильтр и достают фильтрующий элемент
  • Далее откручивают и демонтируют воздухозаборник, для чего потребуется ключ на восемь
  • Снимают кожух вентилятора, для чего восьмым ключом откручивают 6 гаек
  • Снимают колодку мотора
  • Извлекают вентилятор с приводом

Вам останется лишь установить на место новый привод или весь вентилятор в сборе и провести в обратной последовательности сборку. После такого ремонта следует проверить правильность функционирования вентилятора, для чего прогреваем двигатель и дожидаемся включения обдува.

Постоянно работает вентилятор охлаждения

Ситуация, когда постоянно работает вентилятор охлаждения может быть вызвана несколькими причинами: выход из строя датчика температуры охлаждающей жидкости либо его проводки, поломкой реле запуска вентилятора, повреждением проводов приводного моторчика, «глюки» электронного блока управления двигателем (ЭБУ) и некоторыми другими.

Чтобы понять как правильно должен работать вентилятор охлаждения, необходимо знать, какая температура запрограммирована в блоке управления для его включения. Или же посмотреть данные на датчике включения вентилятора расположенного в радиаторе. Обычно она находится в пределах +87…+95 °C.

В статье подробно рассмотрим все основные причины, по которым вентилятор охлаждения радиатора двигателя работает не только когда температура ОЖ доходит до 100 градусов, а всегда при выключенном зажигании.

Причины включения вентилятора Условия для включения
Выход из строя ДТОЖ или повреждение его проводки Запущенный двигатель в аварийном режиме
Замыкание проводов на “массу” Запущенный двигатель, при появлении / пропадании контакта вентилятор может отключаться
Замыкание проводов на “массу” при двух ДТОЖ Запущенный двигатель (первый датчик) либо включенной зажигание (второй датчик)
Неисправное реле включения вентилятора Запущенный двигатель в аварийном режиме
“Глюки” ЭБУ Разные режимы, зависит от конкретного ЭБУ
Нарушена теплоотдача радиатора (загрязнение) При запущенном двигателе, при длительной поездке
Неисправный датчик давления фреона При включенном кондиционере
Низкая эффективность работы системы охлаждения При запущенном двигателе

Как проверить вентилятор охлаждения?

Если не работает вентилятор охлаждения, предстоит найти причину его отказа. Сначала проверим датчик температур методом, применяемым на инжекторных двигателях, к каковым принадлежит ВАЗ 2114. Для этого необходимо запустить двигатель и прогреть его до температуры, в которой он обычно работает. Затем следует вынуть разъем датчика температур, тем самым, отключив его от сети электропитания машины. Это делается для того, чтобы контроллер запустил вентилятор в аварийном, постоянном режиме. Если привод заработал, это говорит о неисправном датчике температуры (термостате), в то время как реле, предохранители, провода и сама вертушка в рабочем состоянии.

Если в электрической цепи системы охлаждения имеются неполадки, то вентилятор не запустится. Причин, почему он не включается, несколько:

  • Неисправности электропривода;
  • Сгорели один или оба предохранителя;
  • Вышло из строя реле вентилятора охлаждения;
  • Имеет место обрыв электропроводки;
  • Испорчена пробка расширительного бачка.

К элементам электропривода относится электродвигатель. Это основной узел вентилятора. Его проверяют прямым подсоединением к аккумулятору. Если не заработал, следует проверить щеточный механизм мотора, подшипники, контакты. Эти элементы можно заменить или отремонтировать. Если проблема в обмотке, то заменить следует весь двигатель, или даже сам вентилятор. Часто рвется и требует замены приводной ремень. Если выясняется, что моторчик и система привода в порядке, продолжаем проверять дальше.

К неполадкам вентилятора также принадлежат обратное вращение, когда лопасти гонят воздух внутрь. Такое случается, если полюса двигателя подключены наоборот.
Видео: не включается радиатор охлаждения на ВАЗ 2114 – что делать?

Что делать, если электровентилятор работает постоянно?

Иногда возникает и другая проблема. Многих автолюбителей интересует, почему постоянно работает вентилятор на Ваз 2114?

Возможны четыре причины неисправности:

  1. возникло замыкание в электроцепи;
  2. произошла поломка реле электровентилятора;
  3. требует замены термодатчик;
  4. сломался электронный блок.

Чаще всего вентилятор начинает работать непрестанно в результате замыкания проводов. Электрическая цепь остается во включенном состоянии вне зависимости от сигналов термодатчика и реле.

Чтобы устранить неисправность, нужно прозвонить каждый провод и найти место сплавления. Иногда оно заметно даже при визуальном осмотре.

Если прозвон не помог выявить неисправность, нужно проверить и заменить реле вентилятора. Стоимость устройства невысока. Поэтому для диагностики проще купить новый реле и поставить его заместо старого.

Если не помогло и это, значит нужно проверить работу термодатчика. Ведь именно он отвечает за включение и отключение электромотора вентилятора Ваз 2114.

При исправной работе всех остальных элементов системы, нужно проверить электронный модуль. Он довольно редко выходит из строя. Если проблема возникла все же в нем, придется выполнить полный сброс ошибок. Иногда помогает только полная перепрошивка. Самостоятельно выполнить эту работу способен не каждый. Поэтому лучше обратиться за помощью в автосервис.

Также полезно было бы установить кнопку принудительного запуска и отключения вентилятора на Ваз 2114.

Это решение может оказаться весьма кстати, если поломка произошла где-нибудь на трассе вдали от города. В таком случае с помощью кнопки на панели приборов можно принудительно запустить работу вентилятора для охлаждения двигателя.

Принципиальные электросхемы, подключение устройств и распиновка разъёмов

Приводятся все основные электросхемы и модификации подключения вентилятора охлаждения (ВО) жидкости в автомобилях ВАЗ различных моделей. В чём суть работы ВО? Электрический двигатель с крыльчаткой на валу установлен внутри прямоугольной металлической рамы, при помощи которой он крепится к тыльной стороне радиатора. При подаче напряжения (12 В) на контакты привода он начинает работать, вращая лопасти и создавая направленную струю воздуха, которая, собственно, и охлаждает тосол или антифриз.

Возможные причины и их диагностика

Основные причины, из-за которых не работает вентилятор на ваз 2114, выглядят следующим образом:

  • сгорел электромотор вентилятора;
  • перегорел предохранитель;
  • сломалось реле;
  • произошел обрыв в проводке;
  • окислились контакты датчика;
  • вышел из строя датчик.

Контакты вентилятора ваз 2114

Для того, чтобы проверить электродвигатель вентилятора, достаточно отключить его от блока управления и запитать напрямую от аккумуляторной батареи. Если пропеллер начнет вращаться, значит мотор исправен, если нет, значит придется заменять сам вентилятор.

Следующим шагом в поиске поломки станет проверка предохранителя. Для этого следует найти 20 амперный предохранитель F4, размещенный в общем блоке. Его следует проверить мультиметром и, в случае необходимости, заменить на новый, аналогичный. Одновременно следует зачистить и контакты в гнезде предохранителя, ведь их окисление также может стать причиной неисправности.

Предохранители ваз 2114

Если предохранитель исправен, следует выполнить проверку реле вентилятора 2114. Сделать это можно двумя способами — прозвонить реле тестером (для этого реле должно быть в замкнутом положении) или заменить реле на новое, исправное.

Второй метод является наиболее предпочтительным, поскольку проверка мультиметром не всегда может дать точный результат. Если реле окажется сломанным, то заменить его следует точно таким же (установка вместо штатного реле каких-либо других устройств крайне нежелательна, поскольку в большинстве случаев их работа будет некорректной).

Проверка проводки

Если реле также исправно, то следует проверить проводку. Для этого достаточно прозвонить все провода, входящие в электрическую цепь вентилятора. В случае, если будет обнаружен обрыв, неисправный провод следует заменить, если же разрывов не обнаружено, то останется только одна возможная причина — датчик вентилятора ваз 2114.

Схема электропитания вентилятора

Перед тем, как проверять сам датчик, следует проверить и зачистить его контакты — ведь при их окислении устройство будет работать неправильно либо не будет работать вовсе. Чтобы проверить сам датчик, его следует отключить от питания.

Если он работоспособен, то вентилятор включится и будет работать непрерывно (в аварийном режиме). После этого следует отключить разъем датчика, идущий на контроллер, и запустить двигатель.

Если вентилятор будет вращаться, значит датчик неисправен, и следует выполнить его замену.

Как заменить моторчик печки

Благодаря тому, что вентилятор фиксируется на корпусе отопителя и доступ к нему есть из подкапотного пространства, замена моторчика печки ВАЗ-2114 – процесс несложный и не требует разборки системы обогрева салона и слива охлаждающей жидкости. Поэтому заменить вентилятор можно и самостоятельно, без обращения за помощью в СТО.

Для выполнения замены моторчика из инструментов потребуются отвертки и ключ 8-10. Алгоритм работ по демонтажу вентилятора печки на ВАЗ-2114 такой: 1. Отключаем питание бортовой сети путем снятия «плюсовой» клеммы с АКБ. 2. В салоне с водительской стороны за педальным блоком находим провода питания вентилятора – черный («масса», прижатая гайкой к одному из болтов) и синий («плюс»).

3. Откручиваем гайку крепления «массы», находим разъем синего провода и разъединяем его. 4. Открываем капот. 5. Снимаем кожух вентилятора с установленным в нем фильтром. Для этого отворачиваем 4 винта крепления.

6. Откручиваем крепежные винты решетки воздухопритока, установленной возле стекла. Снимаем решетку. 7. Откручиваем 2 болта крепления корпуса вентилятора.

8. Движением «на себя» снимаем корпус с опоры. 9. Поворачиваем корпус на 90 град. и извлекаем его с ниши.

Дальше действия зависят от того, что именно приобретено на замену – узел в сборе с корпусом или только электродвигатель с крыльчаткой. Если в наличии полностью собранная конструкция – устанавливаем новый элемент по технологии, обратной вышеописанной.

Установка нового датчика без слива охлаждающей жидкости

  1. Открутить датчик не до конца. При этом начнется незначительное просачивание антифриза;
  2. Проверить медную шайбу на новом датчике;
  3. Одной рукой откручивая старое устройство, другой быстро поднести новое;
  4. После закручивания регулятора тщательно протереть место от потеков охлаждающей жидкости;
  5. Проверить качество монтажа на отсутствие утечек.

При таком методе автовладелец сможет существенно сэкономить время. Недостатком рассматриваемого способа является необходимость производить замену быстро, что может вызвать затруднения у неопытных автолюбителей. При неудачном стечении обстоятельств может пролиться большое количество тосола из системы охлаждения.

Содержание всех элементов системы охлаждения в рабочем состоянии обеспечит защиту двигателя от перегрева и неприятных последствий. Необходимо проводить своевременный контроль работы регулятора, особенно при появлении первых симптомов перегрева. Так как работы предполагают наличие разогретой жидкости, выполнять все манипуляции следует на остывшем двигателе. Это убережет автовладельца от термотравм.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Все про Honda
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
