Снятие и установка обивки передней двери Ford Mondeo 4

Вам потребуются: ключ TORX Т20, отвертки с плоским и крестообразным лезвиями.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

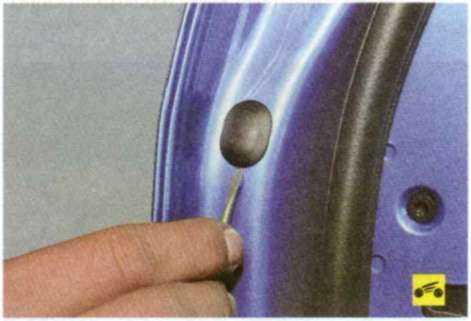

2. Подденьте заглушку отверстия в облицовке внутренней ручки замка…

4. Выверните винт крепления облицовки ручки замка.

5. Аккуратно поддев отвёрткой облицовку ручки, выведите ее из зацепления с обивкой двери.

6. Отжав ручку замка, снимите облицовку внутренней ручки движением вперед.

7. Поддев отвёрткой корпус блока управления электростеклоподъёмниками дверей и наружными зеркалами…

8….и преодолев сопротивление фиксаторов, извлеките блок управления из отверстия в подлокотнике.

9. Перевернув блок управления, нажмите на фиксатор…

10….отсоедините колодку жгута проводов от контактного разъема блока управления электростеклоподъёмниками дверей и наружными зеркалами и снимите блок.

11. Поддев отвёрткой облицовку опоры наружного зеркала заднего вида…

12….и преодолев сопротивление фиксаторов, отведите облицовку от двери.

13. Отжав фиксатор…

14….отсоедините колодку жгута проводов от динамика акустической системы и снимите облицовку.

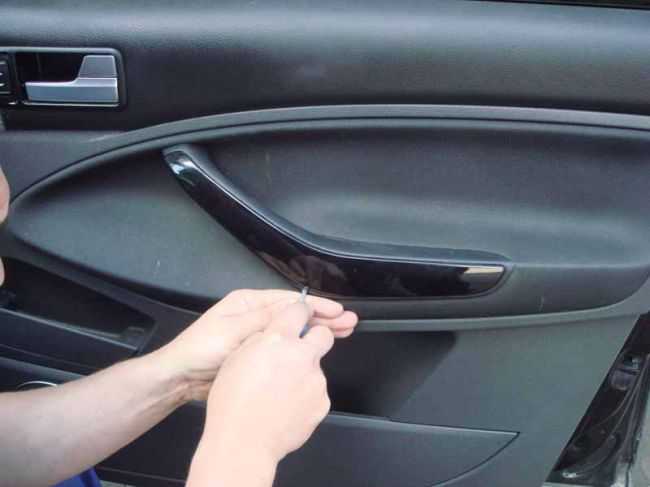

15. Поддев отвёрткой декоративную накладку ручки подлокотника двери…

16….и преодолев сопротивление фиксаторов, снимите накладку.

17. Выверните два винта крепления ручки подлокотника к панели двери.

18. Выверните на заднем торце двери винты верхнего…

19….и нижнего крепления обивки двери.

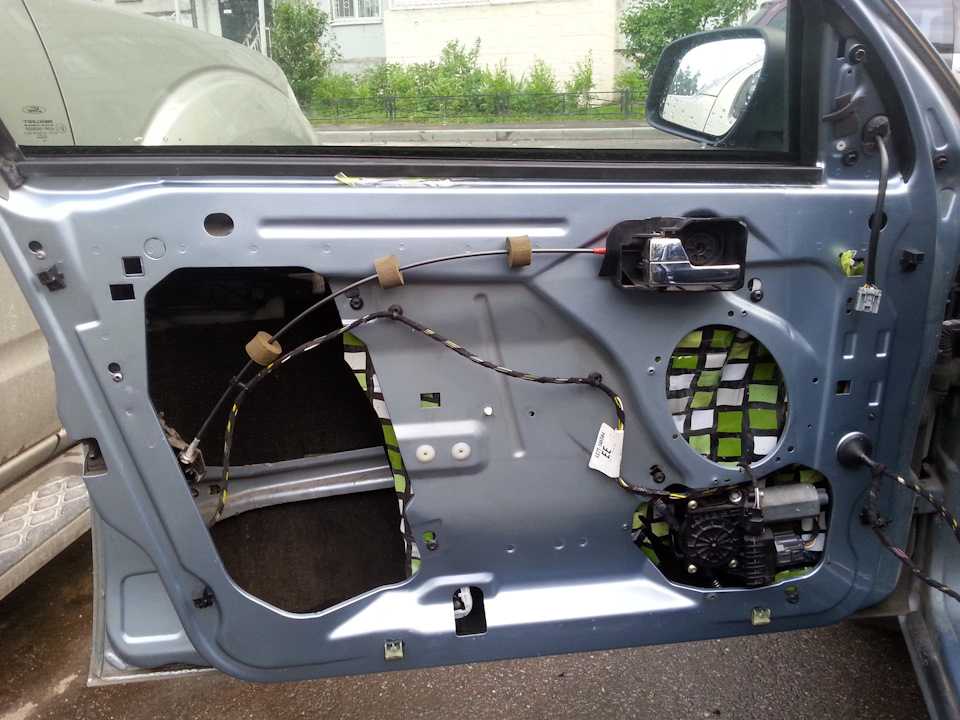

20. Преодолев сопротивление держателей, снимите обивку передней двери.

ПРИМЕЧАНИЕ: Так расположены держатели обивки передней двери. Поврежденные держатели замените.

21. Установите обивку передней двери и все снятые детали в порядке, обратном снятию.

Снятие передней обшивки двери Ford Mondeo. Снимаем дверные карты. Ford Mondeo IV

Комментарии к теме Снятие передней обшивки двери Ford Mondeo

Ссылка-задняя крышка моторчика: 0

Ничего не понял!

Николай, а подсветку двери как делали, куда и к чему подключить?

Двери фальга,в элантра hd стоит усилитель с трубки,экономия на безопасности.

Шахар Купчунас

Ограничители смазываем только мылом.

Борянков Матус

Машина повидавшая водителей.

Кулик Шкиперов

Салам брат! Какой датчик ты снимал на 7,20 мин? У меня такой же . 2003г 2,5 но я такой датчик не заметил при замене салонного фильтра

Рекин Джейсон

Что делать если в мороз не закрываются двери на I 40

ненавижу когда автор что-то говорит, вроде дельное и играет музыка. кого слушать.

Пятайкина Кения

Мачете за работой)

если вам не сложно

Ок, спасибо

Я хрен когда запомню что -как -где и куда и как потом собрать.

Классно. По вашему методу буду делать

самый лучший лайфхак)

Худышкин Пит

Мужики снимите пожалуйста видео как отличить китайскую ПТС от оригинала?

молодець только в перчатках я не потяну

Богмат Айленд

Здравствуйте,у меня вопрос про заднюю обивку.там отверстие для ручного подъемника есть,а после его установки подлокотник не мешает его крутить?просто на видео кажется близкое расположение,и соотвественно опускание стекла будет не возможно

Спасибо, я починил как вы показали, отлично работает ручник.

Здравствуйте,хочу спросить когда хлопают дверь не закрывается,а так если сильно не хлопать закрывается нормально,в чём может быть проблема,внутренний механизм,или наружная?

Говнище еще то. Дизайн отстой . двиг что карб что инж не тянущий (только пустим и то на горку с трудом) ходовая ето еще та заморочь. лепить с 8ки кулаки суппорта и все остальное потому что таврическо ето просто . салон убогий карты торпеда сиденья как мешок с говном, свет у оптики никакой что слепой кот, задние фонари быстро выгорают, а на кпп заднюю включать . одно удовольствие одно слово Красуня .

У слуг народа такого наверно нет.

Пуклакова Умм

нет не стоит эта машина 1500000.

Керн Дергалюк

Такой же Альфард в эксплуатации.Рамка панели другая (с карманом).Кстати, спасибо за видео.Помогло без проблем снять панель.

дмитрий а как у форы шумка на ходу и печка зимой.слышал она неочень греет.и последнее начала ли где не будь уже цвести. спасибо

Бессмертный

Ты бы момент наклеивания паралона поподробнее изложил, а то все быстро и . не понятно..

Мужик ты просто боженька,как же меня затрахала эта заклепка.

Ортис Арыстан

молодцы мужики. ни перед кем не оправдывайтесь — разных д. много.(только перед покупателями — они ваши прямые клиенты. а покупатель всегда прав) а так вы молодцы. больше цен. килин заелся уже

Попова-Иванова Асема

Сломал и не сказал. Клиент не увидит.

У меня фф2 1.8 диков не хватает ремня генератора, он меньше, по вину он 1306 размер как быть как по другому поставить, ролик с пружиной

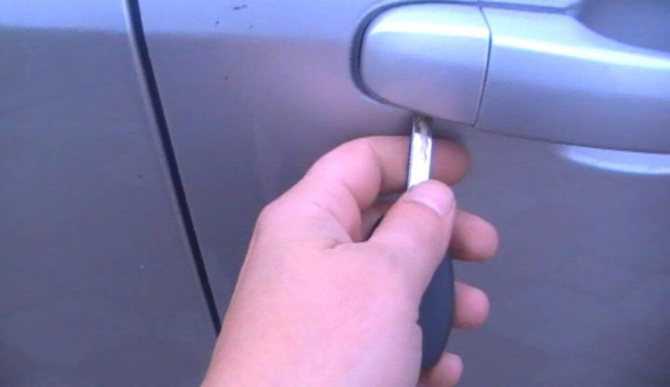

Дверь заклинило, вы находитесь снаружи

Для начала рассмотрим ситуацию, при которой нужно открыть Форд Мондео без ключа, когда вы находитесь снаружи. Здесь есть несколько путей:

Открыть машину помогут квалифицированные сотрудники СТО. Конечно, данный вызов потребует некоторых денежных вложений, но водительская дверь заклинила, выбирать особо не приходится.Можно снять дверь с петель и выкрутить крепление замка, но это подходит лишь в том случае, если не открывается пассажирская дверь. Если вы не знаете, как открыть дверь изнутри и снаружи, вам потребуется крестообразная отвертка, с помощью которой выкручивается петля задней правой двери, чтобы добраться до задней части замочного крепления. Иногда выкрутить 2 болта удастся с первого же раз, но порой на этом может уйти с десяток минут. Вывернув крепежные элементы, нужно отсоединить заднюю стенку замка от кузова, а затем отдернуть дверь. После этого потребуется демонтировать механизм и выполнить диагностику неполадки.Разборка двери может производиться путем вытаскивания уплотнительных резинок и получения доступа к крюку замка

При этом совершенно не важно, какая именно дверь не открывается. Потребуется удалить верхний резиновый уплотнитель между внешней зоной дверцы и стеклом, после чего откроется пространство в 1 сантиметр

Нужно взять кусочек проволоки и согнуть его конец, создав специальный крюк. Полученный крючок опускаем в имеющееся пространство в зоне дверного замка, после чего выдергиваем крюк со внутренней стороны.

Для задних дверей можно снять замок двери, добравшись до него со стороны багажника и используя крестообразную отвертку. При этом ручка инструмента должна быть довольно длинной.

Открытие двери изнутри

Если необходимо разобрать дверь, потому что элемент кузова заклинил, потребуется не только некоторый инструмент, но и терпение. Действовать будем следующим образом:

• Необходимо снять обшивку отверткой, демонтировать ручки и электронные узлы, а затем убираем все в сторону. Для максимального доступа следует поднять стекло.
• Делаем на конце прочной проволоки крючок, изнутри пытаемся попасть к замку и зацепить механизм крюком. Стоит применять фонарик, чтобы лучше видеть ситуацию внутри двери.
• Когда вы открыли дверь, необходимо собрать всю конструкцию в обратном порядке.

Данные методы будут одинаково хорошо работать для любых модификаций Ford Mondeo, но в жизни бывают различные ситуации

Чтобы подобных проблем не возникало, важно своевременно смазывать замки, проводить диагностику механизмов и менять петли. Также не следует висеть на дверях

Избегайте деформации кузова посредством перегрузок и различных повреждений – даже малый перекос способен привести к клину двери.

Как снять/разобрать детали/панели/вставки, разбираем салон

ПРивет всем кто-нибудь снимал вставки Титаниум. Если да то подскажите как это сделать.

салон, разборка салона, разбираем салон, панель приборов, передняя панель, центральный тонель

xxl1978

14 апр еля 2009

Как снять/разобрать детали/панели/вставки, разбираем салон

44 участника

malinind

14 апр еля 2009

xxl1978 какие накладки? торпедо/двери?

26 evgeny

19 апр еля 2009

xxl1978Если торпедо, то снимал.

xxl1978

19 апр еля 2009

Да именно вставки на торпеде, скажи мне, как их снять, для начало нужно магнитолу снимать или нет?

26 апр еля 2009

Сначала надо вынуть накладку на центральном тоннеле, она на клипсах,тока осторожно, увидите винтики нижние, а верхние под заклушками по бокам, их надо острым осторожно поддеть

hetzer

26 апр еля 2009

Вот в картинках.

hetzer

26 апр еля 2009

xxl1978

27 апр еля 2009

Я так понял что снимать консоль где подстаканники не обязательно а только там где пепельница для того чтобы подобраться к нижним болтам

hetzer

27 апр еля 2009

Нижняя консоль идёт целиком до пепельницы.Снимается просто,там где подстаканники тянем в верх,она вся крепится на клипсах.

xxl1978

27 апр еля 2009

Я не понял причем тут консоль если нижние болты титан. втавки находятся в верхней части пепельницы Просто пепельницу разве не достаточно снять или она не снимится без снятия консоли

hetzer

27 апр еля 2009

То что вокруг пепельницы это всё нижняя консоль,она закрывает корпус пепельницы.

hetzer

27 апр еля 2009

То что жёлтого цвета одно целое.

lars128

4 мая 2009

Здрасьте всем!Подскажите: еще есть полоска над бардачком, как она снимается?И полосы на дверях снимаются вместе с обшивкой двери или как?

ПО вопросу «зачем?» У меня Ghia-x, я хочу избавиться от вставок под дерево, покрасить их или поменяться с кем нибудь с другой комплектации.Если кто-нибудь хочет поменяться, могу выложить фотки моих вставок.

• Установка входных дверей щекино



• Снять обшивку двери а6 с5



• Как снять ручку двери круз



• Как настроить кодовый замок на двери подъезда без ключа



• Как собрать замок дверной гардиан

Как снять обшивку двери Форд Мондео 4?

Для снятия обшивки нужны отвёртки плоская и крестовая, а также ключ торкс 20.

Облицовку дверного зеркала поддеваем отвёрткой. Освободив от фиксации отводим от двери, снимаем фишку проводов и саму панельку.

Поддеваем декоративную накладку на подлокотнике двери и снимаем.

Отвинчиваем болты подлокотника.

Выдёргиваем заглушку внутри ручки двери.

Выкручиваем открывшийся болтик. После чего поддев облицовку ручки и оттянув ручку снимаем облицовку.

Также отвёрткой приподымаем блок управления стеклоподъёмниками и разъединив провода снимаем его. Впрочем эту операцию можно проделать и после снятия обивки.

Весь корпус обивки закрепляется болтиками по торцу сзади, снизу и спереди. После их снятия надо поддёрнуть обивку, так как там ещё есть пистоны и можно снимать весь корпус.

Как открыть примерзшие двери?

В зимнюю пору немало автолюбителей сталкиваются с проблемой замерзших дверей. Для решительных и торопящихся людей нет никаких преград, важен лишь результат – открытая дверь. Следует сразу отметить, что отдирать лучше пассажирскую дверь, которой пользуются реже всего – заднюю левую (если центральный замок не перемерз и функционирует). Дальше можно будет перебраться на водительское кресло и отогреть другие замки.

Также стоит понимать, что подобная ситуация грозит порванными резиновыми уплотнителями, которые даже в условиях гарантийного автомобиля придется устанавливать за свои деньги. Так как водительскую дверь эксплуатируют больше всего, вырванный уплотнитель быстро теряет свои свойства, начинает пропускать воду и снег. Поездка на ремонт потребуется очень скоро.

Что касается задней левой двери, ее можно будет осторожно прикрыть, собрав вырванные уплотнители и загерметизировав поврежденные зоны специальными средствами. Моментальный ремонт здесь не потребуется.. Специалисты рекомендуют еще до наступления морозов не тянуть и приобрести средство для размораживания замков

Данная продукция имеет доступную цену и много раз выручит в экстренных ситуациях. Если же размораживатель отсутствует, можно воспользоваться подручными средствами. Подойдет «незамерзайка» из бачка омывателя, а также спиртовое средство по типу одеколона.

Специалисты рекомендуют еще до наступления морозов не тянуть и приобрести средство для размораживания замков. Данная продукция имеет доступную цену и много раз выручит в экстренных ситуациях. Если же размораживатель отсутствует, можно воспользоваться подручными средствами. Подойдет «незамерзайка» из бачка омывателя, а также спиртовое средство по типу одеколона.

Жидкости можно залить в пластиковый пузырек с носиком, после чего впрыснуть в замок. Уже спустя пару минут попробуйте прокручивать замок ключом. Если дело не движется, не нужно прикладывать значительные усилия, ведь вы рискуете сломать дорогостоящий механизм и сам ключ. Так что, если замок не прокручивается, нужно продолжать разморозку.

Допустим, замочный механизм в мороз открыть получилось, или же он изначально был в открытом состоянии. Теперь необходимо отпереть саму дверь. Помните, что даже при аккуратной работе стоит проводить манипуляции над другой дверью, а не над водительской.

Выполняем очистку дверного периметра в зоне прилегания рамки к проему. В этих целях очень удобно использовать тонкий плоский скребок. Если такой вещи под рукой нет, можно применять другую пластмассовую штуку, к примеру, линейку

Соблюдайте осторожность при очистке наледи и не скребите изо всех сил. Действовать необходимо аккуратно, не пытаясь повредить лакокрасочное покрытие и резиновые уплотнители.

Начинайте пробовать слегка дергать дверь

Если открытие произошло, мы вас поздравляем. Если же нет, дверь придется отдирать или отмораживать.

Если вы выбрали разморозку, после очистки дверной периметр по зонам прилегания рамки к проему можно применять уже упомянутую нами незамерзайку. Используйте маленькую струйку из пластикового флакончика с носиком, тщательно обрабатывая места.

Пробуем открывать дверь. Если и это не приносит результата, разморозку нужно продолжать. Также можно пытаться дергать сильнее. Опасаться разрыва уплотнителя уже не стоит, ведь если все было сделано правильно, резина уже отклеилась от двери.

Когда дверь открыта, вам остается только принять меры, чтобы ситуация не повторялась. Также эти действия необходимо выполнить тем владельцам Форд Мондео, которые не желают стоять на морозе и поливать дверь одеколоном. Итак, вы можете приобрести следующие средства:

• Жидкость для сохранения петель и замков от морозов;
• Средство против замерзания дверных уплотнителей;
• Универсальную морозостойкую смазку на силиконовой основе.

Снятие и установка панели внутренней облицовки двери Ford Mondeo 1, 2

2. Аккуратно вытащите пластмассовую крышку с помощью мелкой отвертки. Выверните винт и снимите окантовку внутренней ручки двери (см. рис. 11.2,а-в).

3. Снимите выключатель стеклоподъемника (при наличии) и разъедините электроразъем (см. рис. 11,3,а,б).

Передняя дверь

4. Аккуратно вытащите крышку, выверните винты и снимите ручку двери (см. рис. 11.4,а,б).

5. Вытащите пластмассовую крышку, выверните винт и снимите окантовку форточки из передней части оконного проема (см. рис. 11.5,а,б).

Передняя и задняя двери

7. Но моделях с ручными стеклоподъемниками полностью поднимите стекло и пометьте положение ручки стеклоподъемника. Освободите упругий фиксатор с помощью чистой тряпки, которую нужно просунуть между ручкой и облицовкой двери. Потяните за тряпку, прижимая ее к ножкам фиксатора, чтобы освободить его, и одновременно стяните ручку со шлицов вала стеклоподъемника. Снимите ручку (и дистанционную шайбу при ее наличии). Снимите фиксатор (см. рис. 11,7,а-в).

8. Снимите колпачки с крепежных винтов панели облицовки. Выверните винты и снимите панель. Если на панели закреплен динамик, разъедините его электроразъем (см. рис. 11.8,а-г).

Рис. 11.8,д. Компоненты облицовки двери.

2. Губчатое уплотнение

3. Панель облицовки

4. Верхнее крепление

5. Центральное крепление

9. При необходимости можно удалить из двери губчатую изоляцию, предварительно сняв динамик (глава 12).

10. На моделях с ручными стеклоподъемниками снимите губчатую дистанционную втулку с вала стеклоподъемника (см. рис. 11.10).

11. На задней двери выверните винты и снимите кронштейн (см. рис. 11.11).

12. Аккуратно отделите губчатую изоляцию от двери с помощью ножа в тех местах, где она приклеена (см. рис. 11.12). Снимите губчатую изоляцию.

13. Установка — в порядке, обратном снятию.

Разбираем обшивку двери Ford mondeo 1

Инструкция по разборке приборной панели Ford Mondeo II

Демонтаж и монтаж двери Ford Mondeo

Демонтаж и монтаж двери

Осевая регулировка с помощью распорной шайбы: клинья для заключки

1 — Крепежные винты, 2 — Резьбовая пластина,	3 — Корпус замка, 4 — Распорная шайба.

Поскольку эти работы со всеми дверьми почти идентичны, то в качестве примера здесь мы рассмотрим дверь водителя. Двери mondeo подвешиваются почти так же просто, как и комнатные двери, – вы должны для этого лишь отделить петли. При снятии двери будьте аккуратны и осторожны, чтобы не повредить ее лакокрасочное покрытие. После аварийного ремонта или установки использованных запасных деталей необходимо просто отрегулировать размер дверного зазора по негабаритным петельным отверстиям. Окончательно отрегулируйте зазоры по всему периметру дверного проема по вертикали и горизонтали,осевой зазор регулируется посредством распорной шайбы.

Все дверные петли состоят из двух частей и в целом привинчиваются к двери и передней и средней стойке четырьмя винтами. Обе половины петли соединяет отдельный болт. Отверстия для винтов в половинках имеют припуск, так что вы сможете удобно и просто провести согласование зазоров двери.

ПОРЯДОК ВЫПОЛНЕНИЯ

Отсоедините аккумуляторную батарею.
Затем вывинтите захватную дверную полосу от передней и средней стойки и…

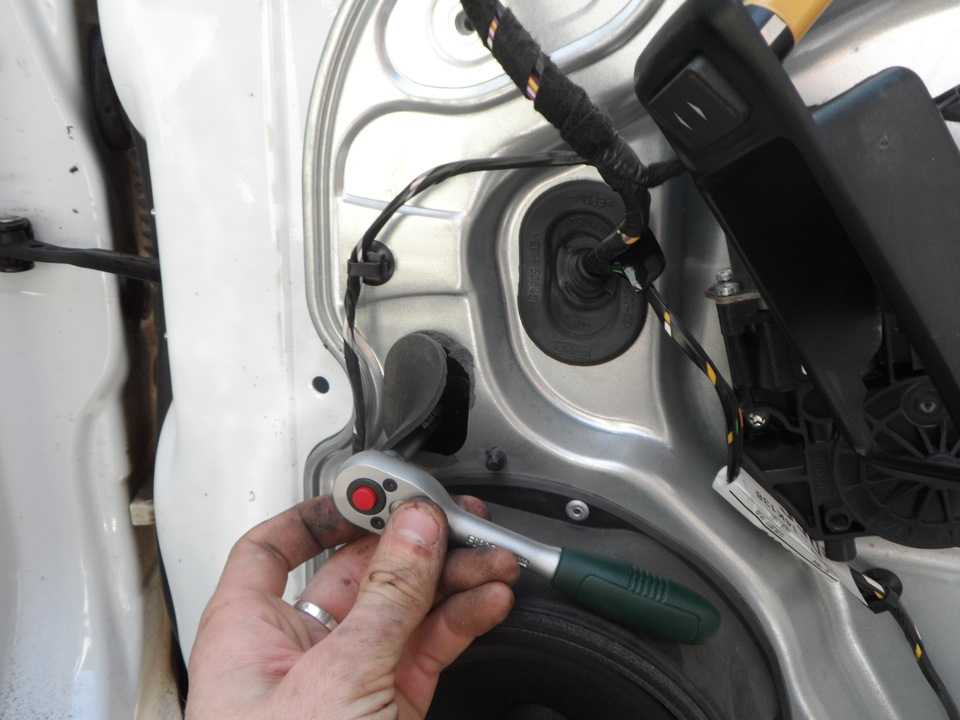

…в передней дверной шахте отсоедините многоконтактный разъем динамика, системы блокирования замков с центральным управлением и электрического стеклоподъемника. Для этого поверните винт с накатной головкой разъема до упора влево и затем отделите половинки друг от друга.
Далее снимите предохранительное кольцо с обоих петельных болтов.
Перед тем как вывинтить петельные болты из петель, попросите помощника подержать дверь.
Вытащите вначале верхние и только затем нижние петельные болты. Если болты зажаты, попросите помощника с усилием поднять и опустить дверь – если он это правильно сделает, то тем самым снимет напряжение с болтов.
Вытащите дверь из петель и устойчиво поставьте на надлежащее основание.
Перед монтажом смажьте слегка болты петель и захватную ленту

Затем…

Состоит из двух частей и привинчен:
Дверная петля.
1 — Регулировочные отверстия, 2 — Шарнирные болты.

…сцепите обе половинки петли и попросите помощника вставить петельные болты.
Перед тем как вставить предохранительные кольца в кольцевые канавки, обратите свое внимание на их предварительное натяжение: слабые кольца когда-нибудь могут выпасть из канавки, и петельные болты могут, в свою очередь, отправиться в путешествие, и как следствие: дверь выпадает им навстречу.
Проведите монтаж в обратном порядке. Проследите за тем, чтобы цветовая маркировка (белый штрих) винта с накатной головкой обязательно была согласована с цветовой маркировкой (белая точка) сопряженной детали

До упора затяните

Видео про «Демонтаж и монтаж двери» для Ford Mondeo

Разборка двери 5 mondeo 2015

Снятие/установка двери без посторонней помощи Ford Mondeo

https://youtube.com/watch?v=pOd23BfXGhk

Установка дверей Форд Мондео просто и легко подключение разёмов
