Признаки поломки механизма

О поломках в системе рулевого управления сигнализируют 7 моментов:

1. Появился люфт руля. Свободный ход может появиться из-за износа наконечников, рейки, подшипников, поломки крестовины вала или системы ГУР.
2. Ощущается биение руля движущегося авто. Возникает при поломке шаровых опор, износе наконечников или разбалансировке колес. Если биение ощущается на рытвинах и ямах, то проблема может быть в колонке (произошло разрушение подшипника, крестовины или втулки).
3. Автомобиль уводит в сторону при движении по ровному асфальту (отпустили руль – повело в сторону). Лечится проведением сход-развала колес.
4. Для поворота руля нужно приложить большее усилие. Необходима проверка ГУР, вероятен разрыв шланга или другого компонента системы.
5. Слышен стук в передней части автомобиля. Сигнализирует о поломке рулевых наконечников, опорных подшипников, неисправностях элементов подвески (сайлентблоков, стоек амортизатора).
6. Появился шум при повороте руля. Чаще всего вызван недостаточным объемом масла в системе гидроусилителя.
7. При повороте ощущаются рывки руля. Связаны с неисправностями гидроусилителя или заклиниванием рейки. Необходима замена масла либо приводного ремня насоса, а в случае подклинивания – перебор рейки.

В руководстве по эксплуатации автомобиля «Фольксваген Пассат Б3» отмечено, что рулевой механизм с ГУР ремонту не подлежит и должен заменяться целиком.

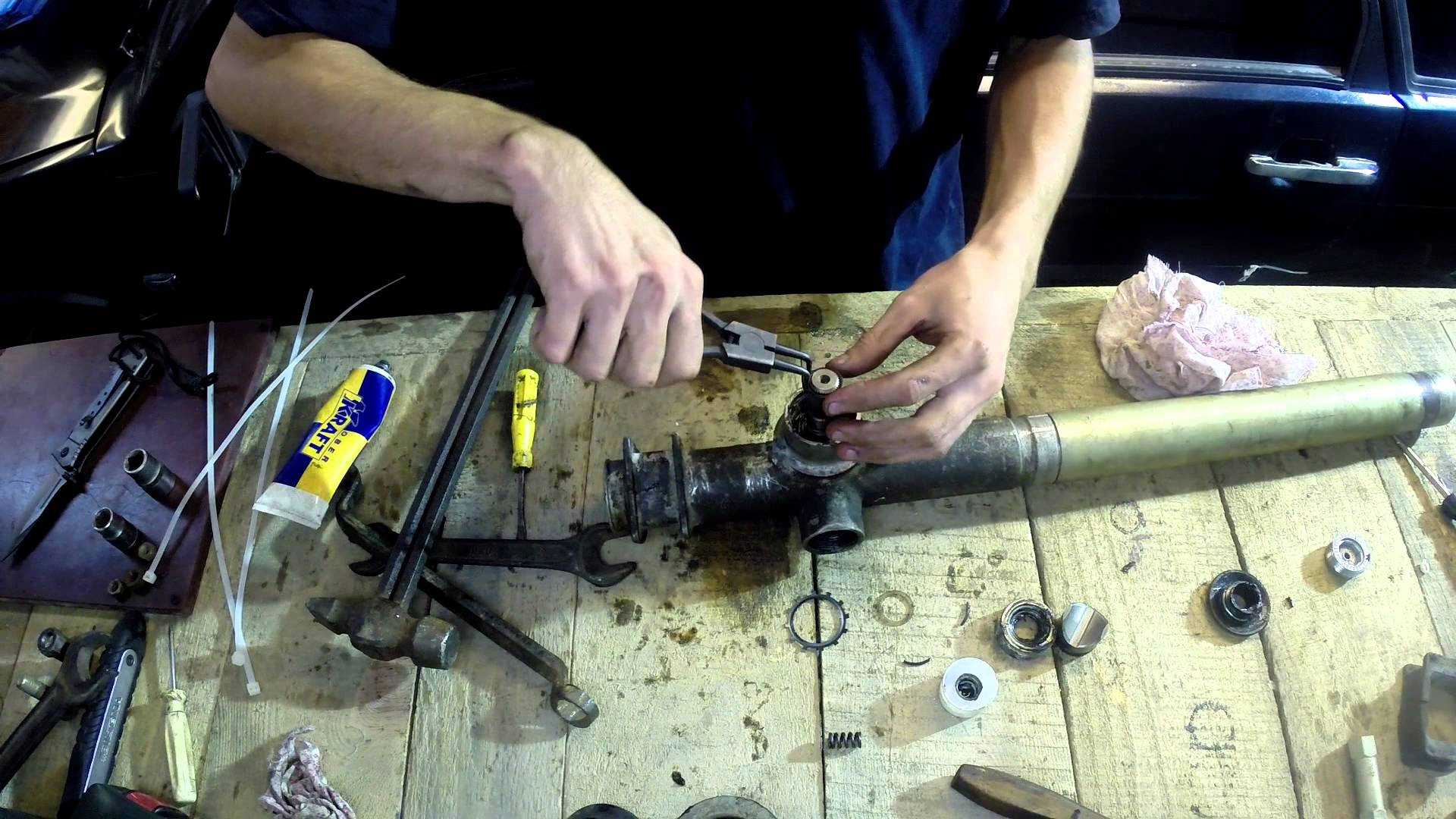

Разборка рулевой рейки

По сути, все этапы работ в этом направлении требуют большой аккуратности – несмотря на свой ресурс и важность назначения, рейка является довольно капризным агрегатом и работать с ней следует бережно. Первый шаг – отмыть деталь в сборе, лучше это делать бензином и после удаления грязи протереть все части насухо

Первый шаг – отмыть деталь в сборе, лучше это делать бензином и после удаления грязи протереть все части насухо.

Только теперь можно приступать к снятию пыльников: для этого потребуется снять хомуты, впоследствии нужно будет поставить новые, которые были приобретены заранее. Довольно нечасто, но случается так, что состояние пыльников близко к идеальному, но это скорее исключение, поэтому их тоже лучше заменить. Сняв пыльники можно узнать, проводился ли до этого ремонт рейки, особенно, если после снятия пыльника на тяге, обнаружатся царапины и следу грубой работы.

Предупреждение: если меняются пыльники, обязательно пройти сход-развал, так как снимаются рулевые наконечники, а их обратная установка требуется с точностью до половины миллиметра.

Далее потребуется снять обе тяги, понадобится два газовых ключа и совет: оберните детали, чтобы не повредить поверхность металла. Один ключ помещается на вал, второй на головку тяги, крутить против часовой.

Со стороны золотника обнаружится шайба – увы, сделана она из алюминия, и выкручивать её придётся круглогубцами, медленно и деликатно, чтобы получить возможность выбить вал рейки и снять боковые сальники. Опять же, если это не первый ремонт рейки, это легко понять по наличию высверленных пазов под круглогубцы или другой инструмент для выкручивания этой гайки. В оригинале никаких пазов для снятия крепежа не предусмотрено, так как рейка от производителя идёт как неразборная.

Важно! Указанная в расходниках капролоновая втулка – это запчасть, которая выйдет вместе со вторым сальником и единственным способом её заменить на новую является индивидуальное изготовление у знакомого токаря. Это одна из причин, почему рейку стоит менять целиком, в сборке: на контрактную или оригинальную, если позволяет бюджет

И снова переходим к золотнику. Чтобы поменять верхний сальник, потребуется выбить вал, после него непосредственно сальник и очень аккуратно – подшипник. С нижним придётся приложить больше усилий и заказать стопорную шайбу, так как снять старую придётся довольно грубым методом, без возможности восстановления: спилить.

Только в этом случае можно снять подшипник и сальник.

Сборка рейки

Наибольшую сложность представляет установка сальника – помешать корректному монтажу могут края зубьев вала рейки. Несмотря на то, что в многочисленных мануалах рекомендуют обработать их напильником так, чтобы зубчики вала не смогли порвать сальник, делать этого не советуем. Достаточно обмотать края изолентой. Теперь можно поместить сальник внутрь рейки, пружиной наружу, то есть так, чтобы её было видно.

На золотнике все детали собираются в последовательности, обратной демонтажу: устанавливаем нижний сальник, ставим подшипник, запрессовываем стопорную шайбу. Верхний комплект монтируется также, соответственно процессу снятия. Вал золотника, точнее, отрезок его входа под пыльники, рекомендуется обработать литиевой смазкой.

Следующий шаг – втулка, её ставим с помощью удлинителя, далее, легко постукивая по детали, нужно аккуратно вбить новый сальник в посадочное место в рейке, вставить вал зубчиками (которые мы обернули изолентой) направлением вверх и слегка надавить. Изоленту убрать, нанести смазку, протолкнуть сальник до упора. Можно переходить к закручиванию шайбы.

Ещё один этап, установка рейки в нейтральное положение, регулятора по совмещённым меткам, при слегка отжатых вниз зубцах. Надеемся, что пыльники менять не пришлось, а если всё же процедуры избежать не удаётся, ставятся новые расходники и наконечники можно закручивать на свои места. Не забудьте заехать на сход-развал, процедура поможет избежать неприятного отклонения в руле от колесной оси.

Установка рулевых тяг на рейку следует сопроводить нанесением на резьбу анаэробного клея, после этого можно зафиксировать шаровые с помощью стопорной пластины.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на [email protected].

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Пошаговая инструкция по ремонту

В большинстве случаев успешность ремонта связана с грамотным подбором ремкомплекта. Профессионалы советуют брать элементы в комплекте от Bossca под каталожным номером 01215. Он состоит из следующих деталей.

1. Правый сальник рейки в обойме.
2. Левый сальник рейки без обоймы.
3. Манжеты рулевого вала (верхний и нижний).
4. Колпачки от трубки.
5. Резиновое колечко под поршень.
6. Заглушка, фиксирующая подшипник рулевого вала.
7. Гайка для крепления вала.

Работы с пыльником

Выше было сказано, что пыльник рулевой рейки проверяется и заменяется при необходимости в первую очередь. Если вовремя этого не сделать, придётся ремонтировать уже весь узел.

Сложности никакой замена пыльника собой не представляет. Операция по силам любому «пассатоводу» с опытом. Подготовить для работы надо будет лишь несколько инструментов и расходников.

1. Набор гаечных ключей для снятия рулевых тяг.
2. Отвёртку, которой легче будет открутить винтики, стягивающие хомуты.
3. Новые пыльники.
4. Металлические хомуты.
5. Немного солидола.

Разрыв пыльника на Passat B3 чаще всего происходит из-за механического повреждения. Поскольку он сделан из резины, то со временем устаревает, теряет прочность и рвётся при малейшем на него воздействии.

1. Автомобиль надо поднять на эстакаду, затем демонтировать защиту двигателя (если она предусмотрена).
2. Под передок установить домкрат, снять колесо.
3. Отсоединить элементы, мешающие свободному доступу к пыльникам рейки.
4. Открутить рулевые тяги.
5. Снять хомуты.
6. Вытянуть пыльник, используя плоскогубцы. Можно поворачивать кожух из стороны в сторону, чтобы упростить задачу.

Видео: замена пыльников рулевого механизма

Смазка механической рейки

«Солидол» — не единственная смазка, которую используют для обслуживания рулевой рейки. Неплохо зарекомендовали себя такие составы, как «Литол-24», «Циатим», «Фиол». Если автомобиль эксплуатируется в северных областях страны, то рекомендуется взять «Северол» с присадками, сохраняющими консервативные свойства даже при очень сильных морозах.

Смазка наносится основательно, чтобы уменьшить усилие, которое потребуется для проворачивания рулевого управления. Без демонтажа рейки ни о какой полноценной смазке и речи быть не может. Особым составом AOF надо протереть зубчатую пару.

Демонтаж рейки

Пошаговые действия по демонтажу рейки своими руками выглядят так.

1. Откручиваются три болта задней правой опоры ДВС.

Видео: ремонт рулевой рейки VW Passat B3, снятие и установка

Регулировка рулевой

Регулировка рулевой рейки проводится при обнаружении люфта. Согласно заводским параметрам, величина свободного хода не должна превышать 10°. Если это не так, придётся провести настройку с помощью специального винта.

1. Подтяжка должна проводиться медленно и плавно.
2. Колёса машины нужно выставлять ровно по углу 90°.
3. Лучше проводить регулировку вместе с напарником. Один человек настраивает регулировочный болт, другой вращает руль, чтобы его не заклинило.
4. Обязательно проводить ходовые испытания после каждой настройки.
5. Если руль проворачивается туго, возможно, надо ослабить регулировочный винт.

Как правило, сложности в процессе корректировки рейки не возникают. Однако можно столкнуться с проблемами с углом поворота. Так, чем сильнее затягивается винт, тем на меньший градус будут поворачиваться колёса автомобиля. А это негативно скажется на его манёвренности. По этой причине настройка винта должна проводиться строго по параметрам производителя — не стоит пытаться слишком отвести риску от намеченного заводом уровня.

Правильно отрегулированный руль после поворота должен автоматически возвращаться в исходное положение.

Видео: как правильно подтянуть рулевую рейку, не угробив её

Ремонт рулевой рейки автомобиля Passat B3 лучше доверять специалистам, в то время как регулировкой можно заняться и самостоятельно.

VW Passat B3 замена рулевой рейки, машина без гидроусилителя руля!

Порядок работ применим для автомобилей:

Volkswagen Passat B3 / Фольксваген Пассат Б3 (312) 1988 — 1994 Volkswagen Passat Variant B3 / Фольксваген Пассат Вариант Б3 (315) 1988 — 1994

Volkswagen Passat B4 / Фольксваген Пассат Б4 (3A2) 1994 — 1997

Volkswagen Passat Variant B4 / Фольксваген Пассат Вариант Б4 (3A5) 1994 — 1997

информация применима для ремонта и других автомобилей

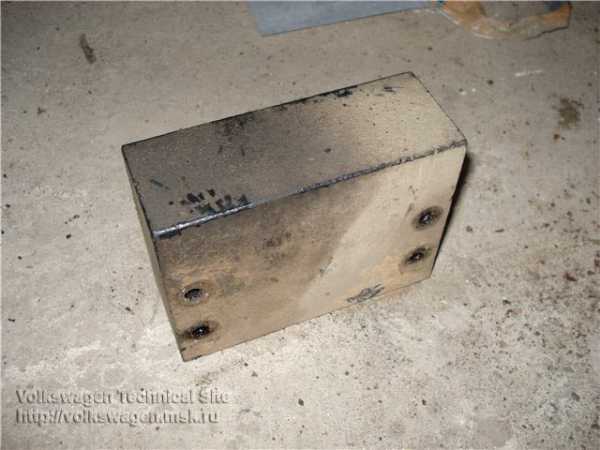

Для работы понадобятся ключи на 13,17,19,22 и газовый ключ или его аналог, пара пластиковых стяжек для закрепления чехлов, Поднимаем передок автомобиля на колодки и надёжно фиксируем тем у кого есть яма тому будет проще но я менял и без ямы.

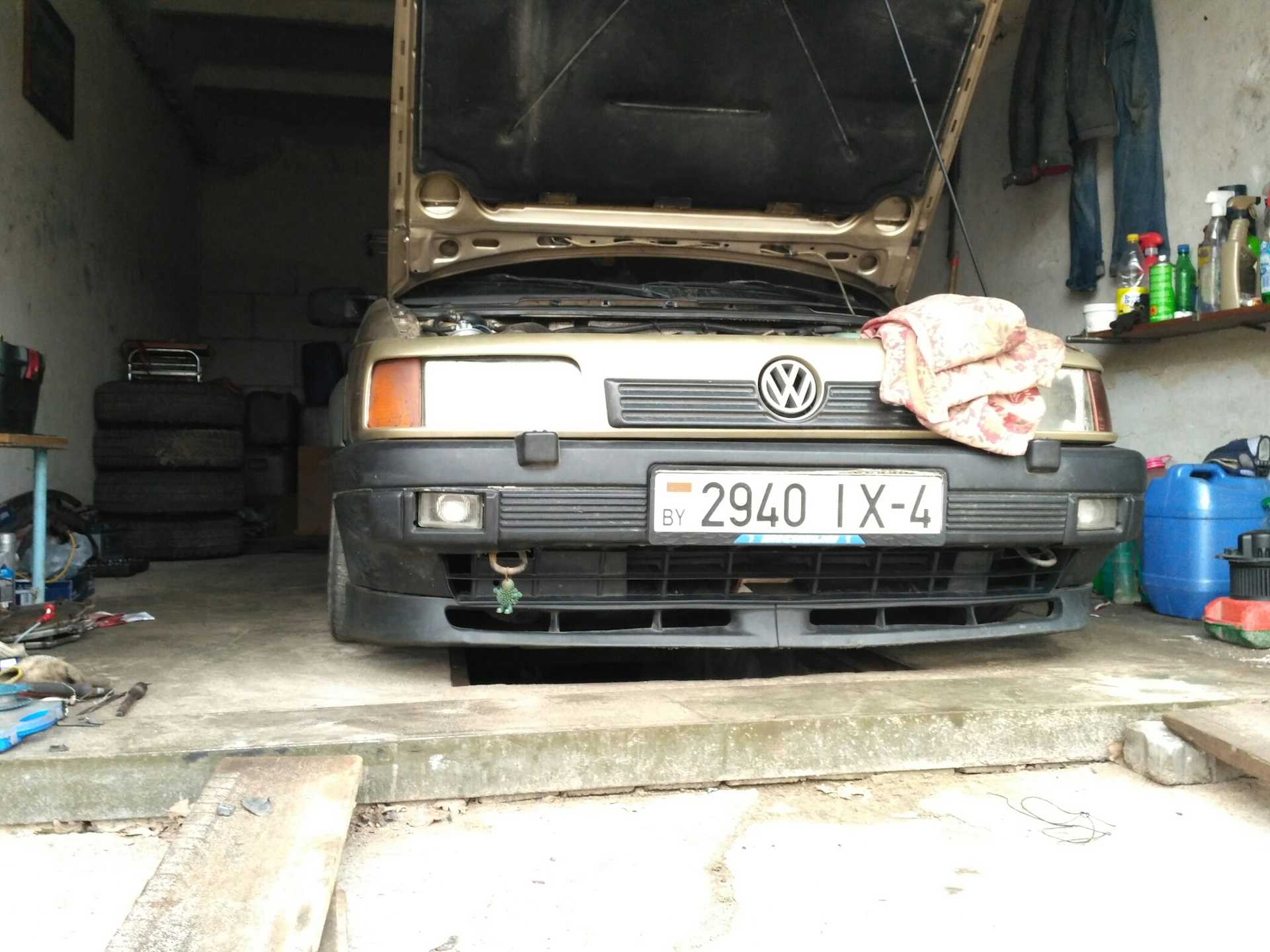

Снимаем колёса

Откручиваем наконечники рулевых тяг

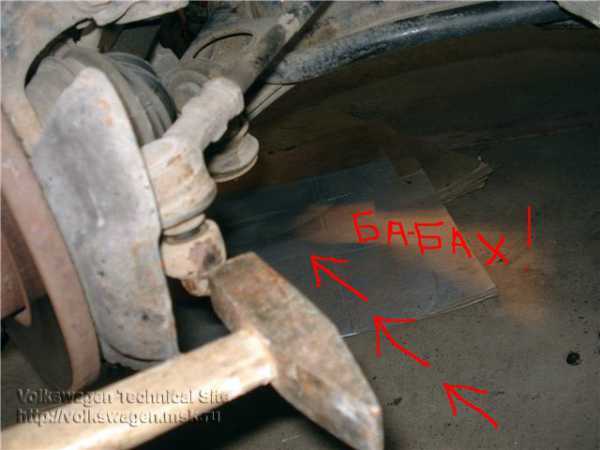

Сильным и точным!!! ударом освобождаем тягу

Подняв чехол откручиваем и выбираем болт!!! который удерживает соединение карданчика рулевого вала с рейкой

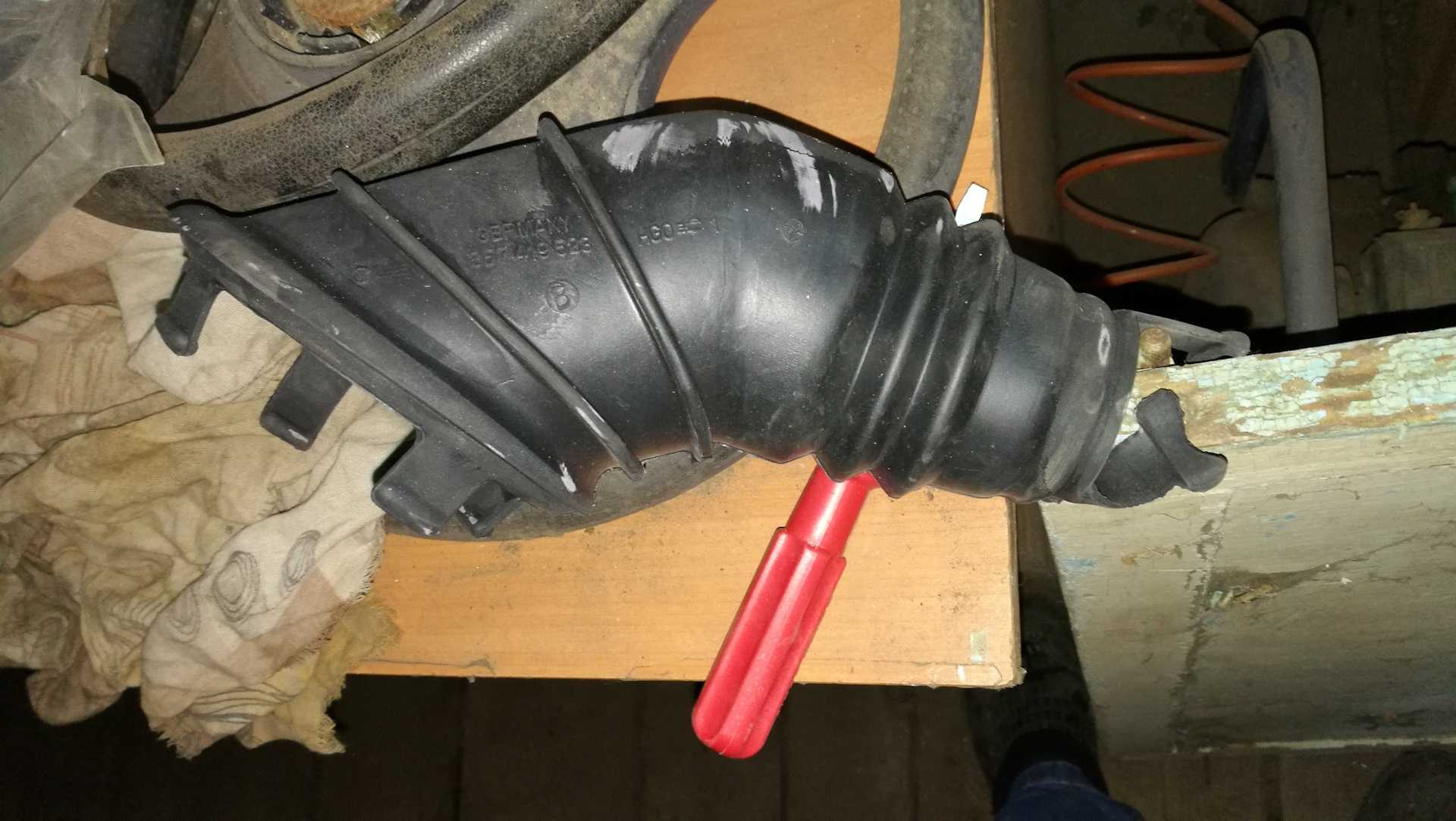

Далее ныряем под машину и для облегчения манипуляций снимаем гравицапу

Откручиваем четыре болта держащиее рейку, открутив их снимаем скобы удерживающие рейку, Болты не выбираются!!!

Разжимаем карданчик и снимаем его

Целиком вытянуть рейку с наконечниками у меня не получилось мож нехватило смекалки поэтому поочерёдно высовывая рейку то в одну то в другую сторону откручиваем тяги. Стянув чехол и удерживая шарнир газовым ключём откручиваем контр.гайку затем откручиваем сам шарнир с тягой

Теперь самое главное накручивая шарниры тяг не закручивайте их до конца на 10-13 оборотов иначе нехватит резьбы на рулевых тягах, во втором гольфе наоборот надо накручивать до конца Не открою секрет что рейки без гидро одинаковы у Гольф 2-3 и у Пассата Б3

Поэтому обнаружив что один из моих чехлов порван я без стеснения поставил чехол от гольфовской рейки. И чуть не забыл неплохо подложить какой-нибудь подходящей смазки в рейку.

Собираем в обратном порядке и ОБЯЗАТЕЛЬНО посещаем регулировку схода-развала в сервисе

Рейку покупал вот этой конторы

А смазку я положил с обеих сторон на шток думаю потихоньку затянет и во внутрь также хорошенько намазал и сами шарниры рулевых тяг. Мож кто-то скажет что зря, мол на заводе смазали и хватит, но я просто иначе не могу.

Дополнение от TPN:

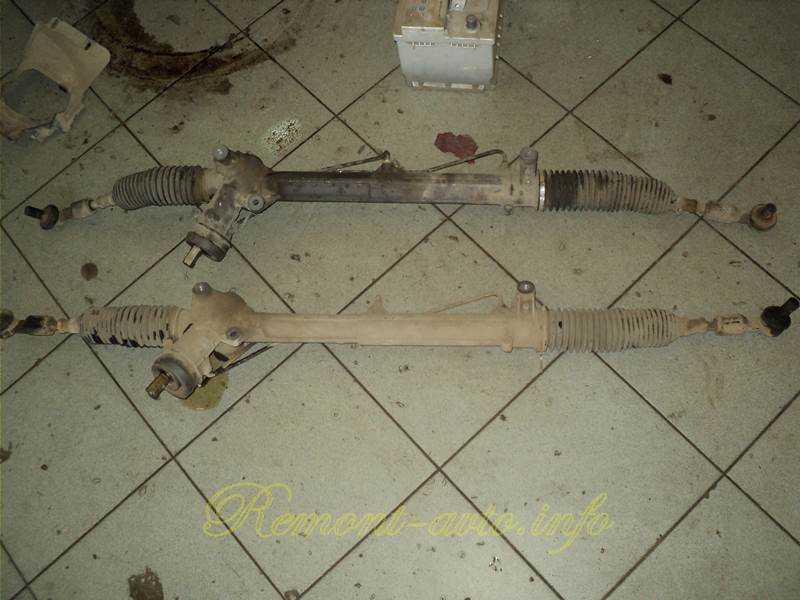

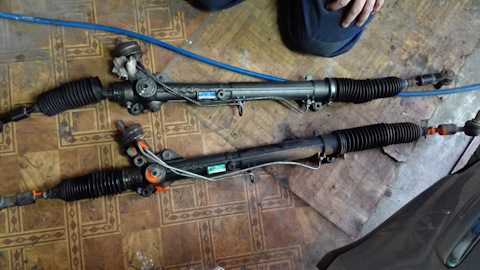

Рулевые рейки у Гольф 2-3 и у Пассата Б3 — разные, чтобы убедиться достаточно разобрать и сравнить.

А по внешнему виду отличить тяжело (если номера не читаются).

Я катался с разными рейками (у меня их 4 штуки), в том числе и от Фольксваген Гольф 2. Гольфовская короче на 15 мм. (примерно), но положение можно исправить. Маленький «выворот» можно почти дотянуть до пассатовского путём смещения внутренних шарниров тяг. На снятой рейке (без рулевых тяг) задвигаем до упора внутрь правый край (где втулка запрессована). После накручиваем правую контргайку, пока она не упрётся во втулку. Выкручиваем рейку в среднее положение и накручиваем левую контргайку на аналогичную глубину. Не забываем капнуть 2-3 капли синего фиксатора резьбы на обезжиренную поверхность резьбы. После накручиваем сами тяги и контрим. Количество оборотов по баранке будет меньше, где-то 3,5 против 4,5 пассатовских, но в реале это будет не сильно отличаться из-за разного наклона зубьев реек.

Продолжение и все обсуждения отчета здесь

Спасибо: Mishutja

Как мне найти нужную информацию? Расшифровка заводской комплектации автомобиля (англ.) Расшифровка заводской комплектации VAG на русском! Диагностика Фольксваген, Ауди, Шкода, Сеат, коды ошибок.

Если вы не нашли информацию по своему автомобилю — посмотрите ее на автомобили построенные на платформе вашего авто. С большой долей вероятности информация по ремонту и обслуживанию подойдет и для Вашего авто.

Ремонт рулевой рейки Passat B3 с ГУР

Предотвратить поломку важного узла можно, если вовремя исправлять мелкие неисправности: заменять пыльники, обновлять смазку, производить регулировку. Полная разборка позволит оценить степень износа компонентов: подшипников, зубчатого соединения, уплотнительных колец и сальников

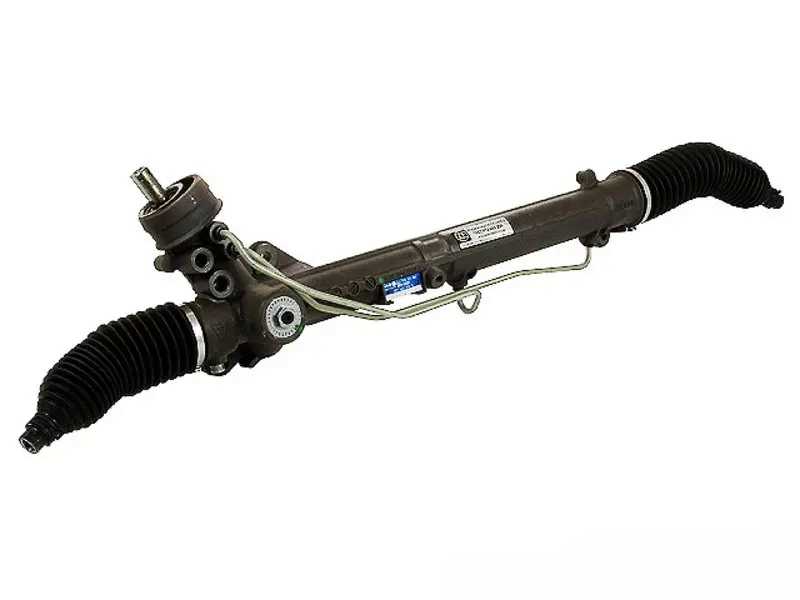

Ремонт рулевой рейки «Пассата Б3» с ГУР включает в себя замену поврежденных частей, очистку металлических деталей от коррозии.

Продается специальный ремкомплект для рулевой рейки «Пассата Б3» с ГУР. В его состав входят:

• сальники;
• тефлоновые и резиновые кольца;
• втулки и подшипники;
• заглушки;
• гайки.

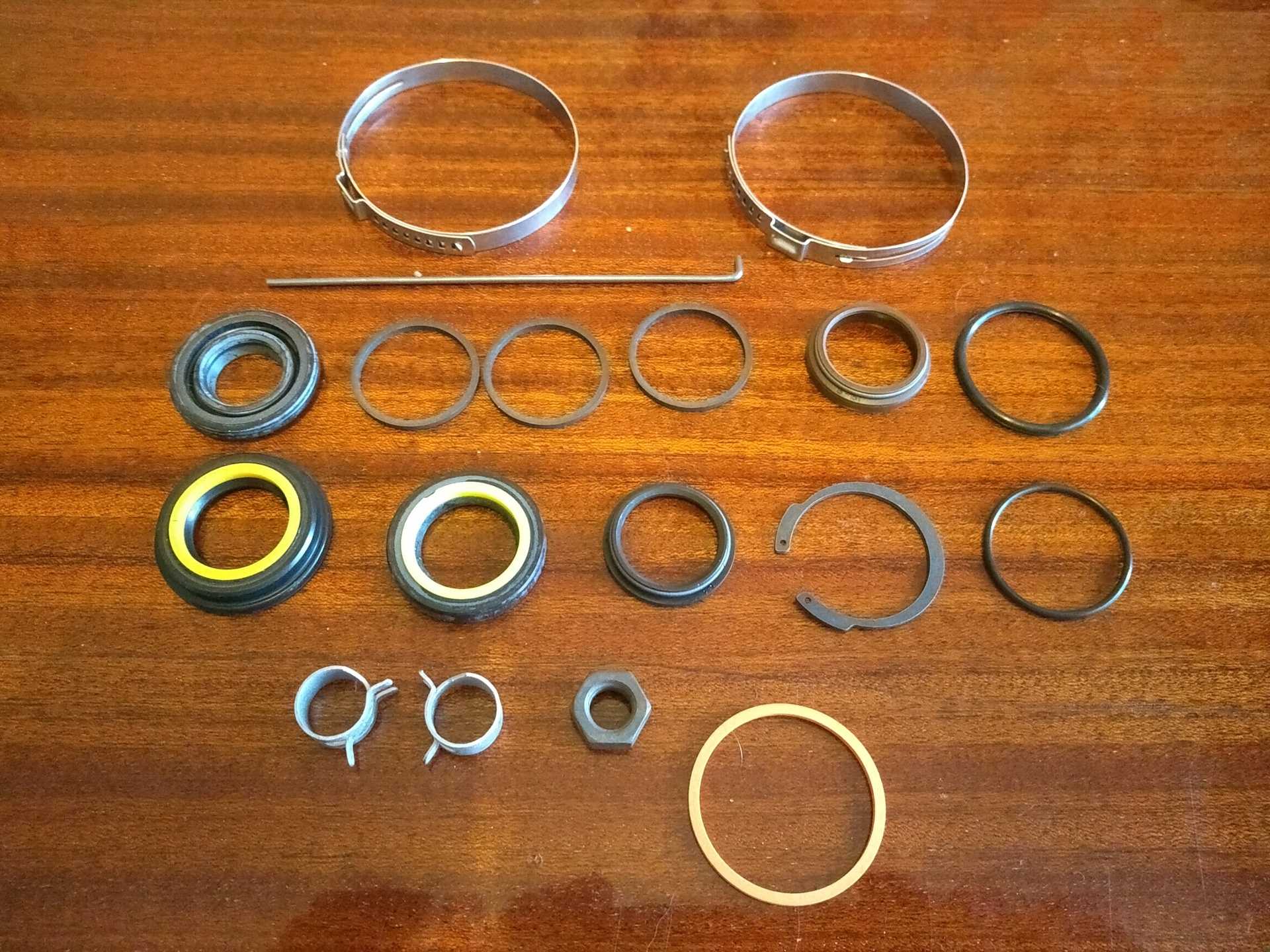

Ремкомплект рулевой рейки «Пассата Б3» с ГУР. Источник фото: https://www.drive2.ru/l/516353751221535516

Содержимое набора меняется в зависимости от цены комплекта и производителя.

Замена пыльника

Резиновые гармошки-пыльники защищают тяги. Трещины или разрывы, нарушающие целостность резины, приводят к попаданию воды и грязи и вытеснению смазывающего вещества. Менять пыльники нужно сразу по обнаружению повреждений.

Осмотр резиновых деталей удобнее проводить на яме, но можно и сверху, через подкапотное пространство или под арками колес. Описание замены пыльника:

• Загнать машину на эстакаду, заглушить мотор и установить противооткатные устройства.
• Снять защиту двигателя (при наличии).
• Поддомкратить перед машины и снять колесо.
• Открутить наконечник: железной щеткой очистить от грязи, открутить гайку (если палец наконечника прокручивается – отпилить болгаркой). Ослабить контргайку на тяге. Установить съемник шаровых опор и рулевых наконечников и выпрессовать палец наконечника (сопряжение конической формы и часто разъединяется с трудом).  Не рекомендуется использовать молоток и грубую физическую силу, так как удары могут привести к поломке других узлов автомобиля. Удерживая тягу от проворачивания, скрутить наконечник.
• Удалить хомуты. Чаще они металлические и скреплены винтом. На некоторых «Пассатах Б3» установлены пластиковые хомуты, их разрезать ножом.
• Вытянуть пыльник. Ухватить его проще плоскогубцами или длинными щипцами.
• Протереть узлы начисто, проверить рейку на отсутствие повреждений и люфтов.
• Смазать солидолом или специальной автомобильной смазкой (G052168A1, AOF06300004) и установить новый пыльник. Затянуть хомутом. Чтобы рулевая тяга в момент установки не прокручивалась, зафиксировать ее.
• Прикрутить в обратном порядке снятые узлы.

Пыльник рулевой рейки. Источник фото: https://www.drive2.ru/l/516842209262175103/

Можно заменить расходник, поддомкратив машину «на земле» и не снимая тяги. Для этого руль «Пассата Б3» выворачивается до упора, тогда тяги втягиваются и открывают доступ к пыльникам.

Регулировка

Со временем рулевая рейка изнашивается и появляется люфт. Производители учли эту неизбежность, снабдив Passat B3 регулировочной гайкой с внутренним шестигранником на 22. Если нужного инструмента нет, взять обычную гайку на 22 и вставить ее (не до конца) в регулировочную. Тогда можно крутить метиз обычным гаечным ключом.

Затягивая гайку, автовладелец снижает свободный ход руля. Если закрутить регулировочный метиз до упора, не оставив зазора, то зубчатая передача между рейкой и валом быстрее придет в негодность из-за износа зубьев. В регулировке есть несколько важных моментов:

• колеса машины должны быть выставлены параллельно кузову машины;
• слишком сильная затяжка гайки приводит к тугому повороту руля (метиз нужно ослабить);
• также затяжка уменьшает угол поворота колес, что негативно сказывается на маневренности автомобиля;
• для проверки правильности регулировки достаточно слегка повернуть и отпустить рулевое колесо: если все сделано верно, руль автоматически вернется в исходное положение;
• после каждой настройки обязательны ходовые испытания.

Регулировать нужно плавно. Работать лучше вдвоем: один человек крутит гайку, а второй вращает руль, чтобы избежать его заклинивания.

Фольксваген Пассат Б-3 | Автор темы: Виталий

Добрый вечер.поменял рейку на что.взял китайскую.гидравлическая.после замены руль стал тугой.стошники грешат либо не выдержаны размеры в рейсе, либо гур либо шланг.Я вот помню что на Волге после замены гура прокачивали систему и стравливали воздух.на пассате после замены рейки нужно ли делать какие нибудь хитрые манипуляции?

Александр (Nikolas) Воздух сам выходит

Anna (Camelia) Почем взяли рейку?

Виталий (Rayburn) 40000тенге

Anna (Camelia) 7, 5

Anna (Camelia) Б у?

Виталий (Rayburn) китай.у 25 30000

Как подключить бортовой компьютер на ВАЗ 21099

Как снять обшивку задней двери Киа Сид

Как поменять лампочку ближнего света на Рено

Основные «болезни» рейки

Причины «болезней» рулевой во многом объясняются плохими дорогами. Российские трассы, в отличие от европейских, даже с большой натяжкой не назовешь идеальными. «Немец» Фольксваген, созданный для качественных дорог, начинал капризничать, хандрить и со временем заявлял о своих недомоганиях:

• протеканием жидкости ГУР;
• утяжелением руля, его неполным или затрудненным возвратом к исходной позиции;
• появлением стуков при движении по неровностям.

Для определения точного диагноза потребуется визит в профессиональное СТО. Специалисты проведут автоматическую диагностику всего авто на специальном стенде. Хотя «бывалые» автомобилисты определяют многие неисправности на слух.

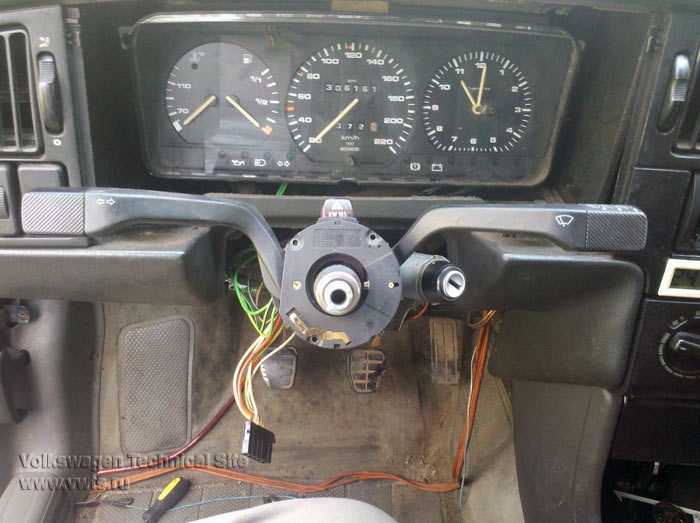

3. Рулевая колонка

Снятие

Примечание: — Рулевая колонка поставляется в качестве запасной детали только в сборе. Ремонт невозможен. — Корпус замка рулевой колонки можно перемонтировать.

Внимание: Перед выполнением работ на электрооборудовании и снятием рулевого колеса необходимо выполнить следующие условия: — Необходимо снять отрицательную клемму с аккумуляторной батареи. — Колеса должны стоять прямо

Несоблюдение этих указаний может привести к отказу системы подушек безопасности при последующей эксплуатации!

1. Установить колеса в положение «прямо».

2. Потянуть рычаг под рулевой колонкой вниз.

3. Наклонить рулевую колонку как можно ниже и вытянуть.

4. Снять подушку безопасности.

5. Снять рулевое колесо.

6. Снять возвратное кольцо с контактным кольцом с модуля подрулевых переключателей.

Примечание: — Снятие и установка возвратного кольца с контактным кольцом должны производиться, когда рулевое колесо находится в среднем положении (колеса стоят прямо). — Новое возвратное кольцо с контактным кольцом зафиксировано в среднем положении с помощью хомута для проводов.

7. На автомобилях с электронной системой поддержания курсовой устойчивости (ESP) необходимо снять датчик угла поворота рулевого колеса (G85).

8. Снять блок подрулевых переключателей.

9. Снять отсек для хранения на стороне водителя.

10. Сдвинуть накладку (1) вверх и заблокировать, например, с помощью рукоятки отвертки (2).

11. Отвернуть четыре винта (стрелки).

12. Снять крышку (3).

Recommendations

Comments 29

внутренний диаметр подшипника 18 а наружный у вала 22 мм

замок сверху поставили возникла проблема с нижним, он не налезает на вал.да он аткойже, у предшественника внутренняя разбита была втулка, а у этого она мала собственно он не лезет на вал, и при установке пружины невозмножно состыковать с карданом. фотку я добавил внизу чтоб было понятно на сколько он залезает, дальше ну никак не хочет

Нижний заказывал в эвродоке, без проблем. Бьет резина, ступица, приводной вал. УДАЧИ!

Бъет точно не из за них, а как бъёт просто на скорости или на сбросе газа сильнее ?

на скорости, мне переключать передачу а руль из руль невозможно выпустить

Для идентификации автомобиля и достоверного подбора подшипник рулевой колонки Volkswagen Passat B3, B4 3A5,35I Универсал, следует внимательно выбрать модификацию транспортного средства

Для этого используйте уточняющую информацию с данными содержащими: мощность, измеряется в лошадиных силах (пример 103 л.с.), объем двигателя (пример 1,6 литра), тип (пример бензиновый) и модель + код двигателя, как правило, данный параметр редко используется, но найти его можно только в ПТС, так же можно обратить внимание на ось привода (бывают задний, передний или полный), ну и обязательный параметр — дата выпуска, разделяет модель т/с на рестайлинг, дорестайлинг, первый и последний год производства

Эти данные служат для уникализации устанавливаемых запчастей в определенный период выпуска, так как производители постоянно модернизируют автомобили с конвейера.

Смазка

Смазка рулевой рейки уменьшает усилие поворота и может убрать стук. Качественно смазать рейку без ее демонтажа не получится. Некоторые водители работают через пыльники, но шум после такой обработки остается. Во время эксплуатации машины пружины, прижимающие зубья, закисают. Восстановить их эффективную работу можно только при полной очистке узла.

Переборка рулевой рейки. Источник фото: https://carnovato.ru/ustrojstvo-snjatie-remont-zamena-rulevoj-rejki/?sign=658618440368097%2C662787477625838

Выбор смазки зависит от условий эксплуатации машины и финансовых возможностей водителя. Несколько вариантов допустимых составов (в скобках ориентировочная цена за 100 г вещества):

• «Литол 24» (30 руб.). Основа – минеральное масло. Самый дешевый и доступный вариант. Сильно густеет на морозе.
• «Фиол-1» (30 руб.). Основа – смесь нефтяных масел. Аналог «Литол 24», но более мягкая.
• EFELE MG-213 (100 руб.). Смазка изготавливается на основе литиевого комплекса. Используется в основном в паре «металл-металл». Нежелательно закладывать в пыльники.
• Liqui Moly Thermoflex Spezialfett (500 руб.). Смазка на синтетической основе с присадками. Используется для всех материалов. Безопасна для применения в быту.
• Molykote EM-30L (1100 руб.). Синтетическая смазка. Подходит для соединений любых материалов.
• Литиевая смазка NLGI-1 (2200 руб.). Создана на основе минерального масла. Используется в узлах с незначительными нагрузками.
• G052168A1 (6600 руб.). Производится в Германии под брендом Volkswagen Audi AG (VAG).

Перед нанесением нового состава, деталь нужно разобрать, очистить от старой смазки и проверить, не появились ли признаки износа.

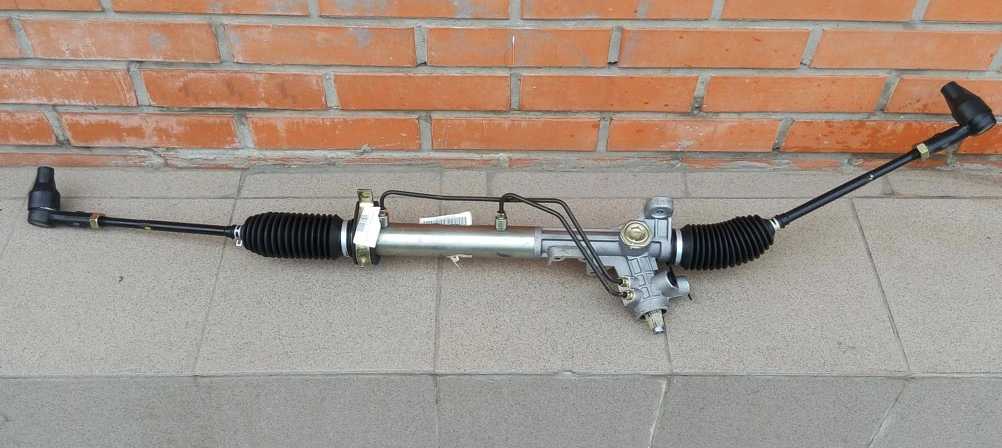

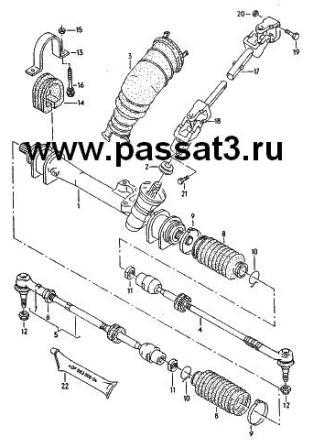

Устройство рулевой системы на VW Passat B3

Система рулевого управления обеспечивает смену направления движения, а также поддержание выбранного курса.

Руль и приборная панель «Пассата Б3». Источник фото: https://www.drive2.ru/r/volkswagen/passat/482912105062727691?fbclid=IwAR1-Nl5GAg4DvBDZ1ktncyXPVME4A7mppwcjtgeDfPR7aUsLL-9xXO8fCDI

Принципиально применяемая на «Фольксвагене Пассате Б3» конструкция ничем не отличается от вариантов, установленных на других моделях.

Основные компоненты

В состав системы входит:

• руль;
• колонка – вал с шарнирными соединениями;
• рулевая рейка – вида «шестерня-вал», преобразует усилие поворота руля и передает его приводу колес;
• привод (правый и левый) – система, взаимодействующая с поворотными кулаками колес, состоит из рулевых тяг, наконечников, рычагов.

В некоторых комплектациях «Пассата Б3» помимо перечисленных механических элементов реализованы усилитель руля (гидравлический – ГУР), амортизатор рулевого управления (демпфер).

Демпфер устанавливается между тягами и корпусом рейки, снижает вибрации руля. ГУР увеличивает созданное водителем усилие поворота, состоит из:

• насоса;
• распределяющей системы;
• объединенного с рулевой рейкой цилиндра;
• охладителя масла (для моделей «Пассат Б3» с дизельным мотором или кондиционером).

Рулевая колонка. Источник фото: https://aredi.ru/rulevaya_kolonka_passat_b5_1_6_3b0419502d_8251814352.html

Механическая часть рулевой рейки состоит из шестеренки и рейки, заключенных в металлический корпус. Зубья шестеренки и рейки прижимаются друг к другу пружинами. Максимальное значение поворота колес задается ограничителями.

Снятие руля на Passat B3

Проденьте электропроводку модуля подушки безопасности и системы управления скоростью сквозь рулевое колесо и установите последнее на свое штатное место.

Проследите, чтобы штифты пружинного контакта правильным образом вошли в зацепление с ответными отверстиями в задней части ступичной части рулевого колеса. Удостоверьтесь в правильности совмещения посадочных меток.

Наверните крепежную гайку и затяните ее с требуемым усилием. Установите модуль подушки безопасности и закрепите его новыми болтами с головками типа TORX. Установите выключатель темпостата и боковые крышки кожуха рулевой колонки.

Подсоедините электропроводку к модулю подушки безопасности. Установите нижнюю крышку. Удостоверьтесь в исправности функционирования модуля подушки безопасности, — при включении зажигания на панели приборов приблизительно на 7 как снять руль на пассат б3 должна загореться соответствующая контрольная лампа.

Внимание: Перед установкой проверить, находится ли рычаг переключателя указателя поворота в среднем положении, иначе возвратный кулачок может быть поврежден. После установки выполнить контрольную поездку

При движении по прямой спица рулевого колеса должна располагаться вертикально, в противном случае рулевое колесо пересадить.

Если имеется в наличии, снять пенопластовую оболочку со штекерного разъема. Отсоединить штекер стрелка узла надувной подушки

Внимание: Как снять руль на пассат б3 рулевое колесо держать в установочном положении и незначительно повернуть возвратное кольцо, так чтобы провод стрелка смотрел. В этом положении кольцо фиксируется и предохраняется от проворачивания

Если на это не обратить внимания, в дальнейшем при эксплуатации автомобиля неконтролируемое проворачивание кольца может привести к скручиванию и разрушению витой пружины возвратного кольца.

Внимание: Перед установкой проверить, находится ли рычаг переключателя указателя поворота в среднем положении. Установить облицовку под выключателем на колонке рулевого управления и проследить за тем, чтобы разъем провода возвратного кольца располагался в выемке облицовки

Выполнить контрольную поездку. При движении по прямой спица рулевого колеса как снять руль на пассат б3 располагаться вертикально. Если рулевое колесо расположено косо, то его соответственно переставить. При необходимости проверить сходимость передних колес, см.

Снятие рулевого вала на VW Passat B3

Проверить звуковой сигнал и автоматический возврат в нейтральное положение переключателя указателей поворота. Добрый вечер. Я вот помню что на Волге после замены гура прокачивали систему и стравливали воздух. Я считаю, что Вы не правы. Пишите мне в PM, обсудим.

Читать дальше: Шаровая опора нексия артикул. Читать дальше: Клуб ретро автомобилей в санкт петербурге. Читать дальше: Подтянуть ручник на газели видео.

Поделиться этим сообщением Ссылка на сообщение Поделиться на других сайтах. MakPol 3.

Диагностика

Проверить исправность компонентов рулевого управления можно тремя способами:

1. На яме: диагностируются люфты и стуки в шарнирах рулевых тяг либо шлицах или крестовине карданного вала. Контроль удобнее проводить вдвоем. Один человек крутит руль, другой проверяет узлы системы.
2. В движении: диагностируется тяжесть вращения руля, стук при езде по кочкам, усиливающийся при резких поворотах.
3. Специальным прибором – динамометром-люфтометром: контролируется люфт руля, численные значения усилия поворота. Специальный прибор крепится на рулевом колесе. На «Пассате» с ГУР контроль силы трения проводится при заведенном моторе. Масло должно быть налито до максимальной отметки, воздушные пузыри должны быть выпущены.

Диагностика машины. Источник фото: https://www.drive2.ru/l/467995580564504902/

Необходимо смотреть на место стоянки транспорта. Если под машиной появились пятна масла, не рекомендуется эксплуатировать автомобиль до выяснения причин течи и ее устранения.

Устройство рулевой рейки на Passat B3

Рулевая рейка – достаточно простой механизм, передающий усилия с рулевого колеса на тяги. С помощью рейки осуществляется синхронный поворот колес. Принцип работы тоже несложен, и при наличии знаний и навыков можно осуществить диагностику, отрегулировать и отремонтировать неполадки своими руками. Помогут инструкции, схемы, видео в интернете и советы бывалых.

Основные составляющие

Рулевой механизм Volkswagen Passat B3 включает в себя:

1. Привод. Его компоненты – тяги, ремень с размерами, различными для дизельной и бензиновой версий.

2. Гидроусилитель руля (ГУР) включает в себя:

насос;
распределитель;
силовой цилиндр;
емкость для масла (для АКП);
охладитель жидкости гидроусилителя – трубка, проложенная под «передком» автомобиля.
