Блок управления наружным освещением и регулятором направления пучков света фар Lada Granta 2011 – 2015

Примечания:

В соответствии с пунктом 19.5 Правил дорожного движения «В светлое время суток на всех движущихся транспортных средствах с целью их обозначения должны включаться фары ближнего света или дневные ходовые огни».

Дневные ходовые огни не слепят водителей на встречной полосе и значительно снижают энергопотребление на автомобиле.

Дневные ходовые огни на автомобиле Lada Granta​ загораются при включении зажигания и продолжают гореть при движении автомобиля.

Блок расположен на панели приборов, слева от рулевой колонки.

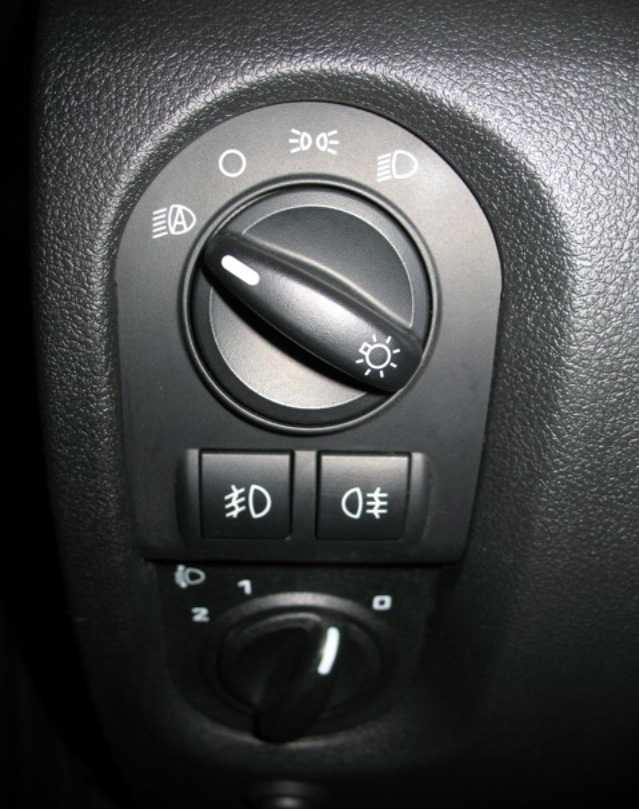

Блок управления наружным освещением и регулятором направления пучков света фар:

1 – переключатель наружного освещения;

2 – клавиша включения лампы противотуманного света в левом заднем фонаре;

3 – регулятор направления пучков света фар.

Переключатель наружного освещения

Переключатель наружного освещения имеет 3 фиксированных положения (а в вариантном исполнении их 4):

• Крайнее левое положение рукоятки переключателя (положении «0») – наружное освещение выключено.

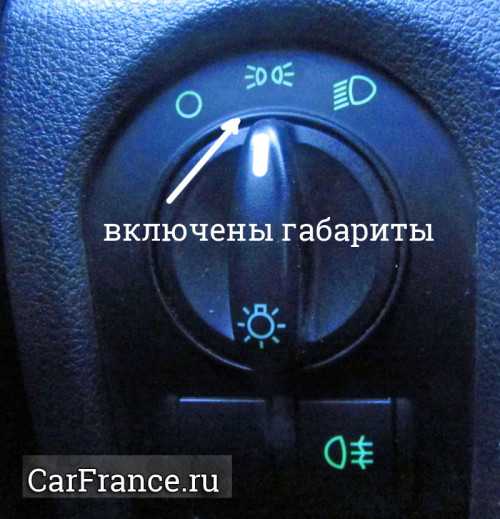

• При переводе рукоятки в среднее положение – включены габаритные огни, подсветки панели приборов и освещения номерного знака. При этом дневные ходовые огни горят.
• При повороте рукоятки вправо, помимо вышеупомянутых ламп, включается ближний или дальний свет фар, в зависимости от положения левого подрулевого переключателя (дневные ходовые огни в этом положении рукоятки не горят).
• В вариантном выполнении, положение переключателя на «4», обозначает автоматическое включение и выключение габаритных фар и ближнего света, в зависимости от состояния внешнего освещения.

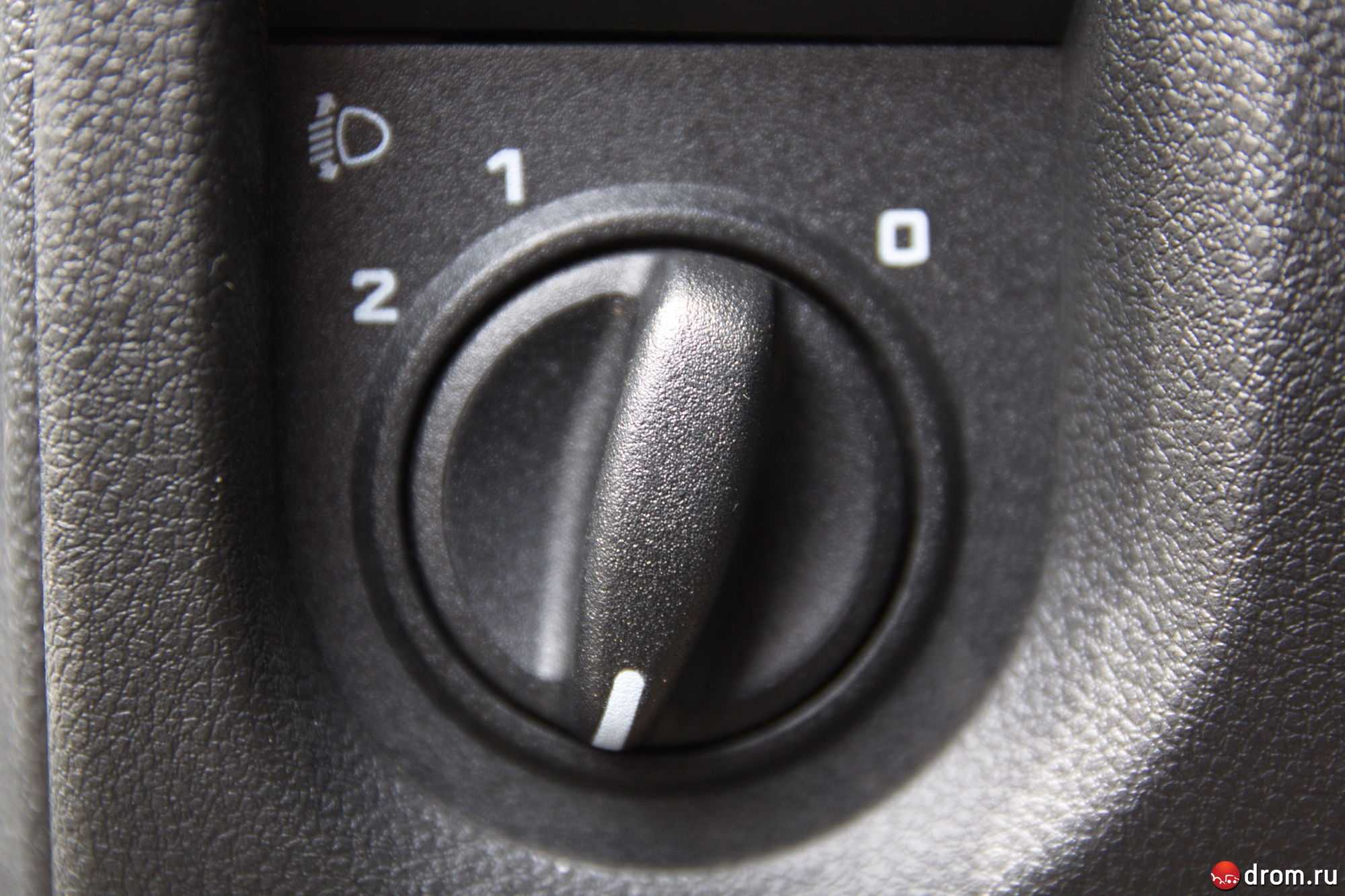

Регулятор направления пучков света фар

Регулятор направления пучков света фар предназначен для регулировки угла наклона пучка света фар в вертикальной плоскости в зависимости от загрузки автомобиля. Правильный угол света фар уменьшает риск ослепления водителя, едущего навстречу. В вариантном исполнении, корректор ближнего света имеет положения: «0», «1», «2». Совмещение метки на ручке переключателя и цифры на корпусе блока обеспечивает регулировку фар при следующих вариантах загрузки автомобиля:

– в салоне находится водитель с передним пассажиром или сам водитель;

1 – водитель плюс четыре пассажира или водитель плюс груз в багажном отделении;

2 – водитель плюс четыре пассажира с загруженным багажным отделением.

Клавиша включения задних противотуманных фар

Лампа противотуманного света в левом заднем фонаре включаются и выключается нажатием клавиши при включенном головном свете фар. Нажав переключатель первый раз, противотуманки работают, повторное нажатие отменяет работу противотуманных фар.

И на последок — выключатель передних противотуманок, только в вариантном исполнении. Для их включения нажимается клавиша выключателя «4», также при включенном габаритном освещении. Повторным нажатием отключаются передние противотуманные фары.

В статье не хватает:

Качественных фото ремонта

Мало предыстории

В один из солнечных дней Для вас сделалось скучновато и Вы собрались сделать легкий тюнинг собственной Lada Vesta, который, как понятно, начинается с лампочек.

Не секрет, что штатные лампы ДХО смотрятся несколько удручающе, с желтым цветом. В особенности грустно становиться от того, что на родном брате «X-ray» додумались создать светодиодные ходовые огни.

Итак, вы приобрели китайские светодиодные лампочки белоснежного свечения с большущими заявленными люменами, чтоб приукрасить наружный вид собственного любимчика. Начинаете демонтаж старенькых, устанавливаете новейшие лампы и в предвкушении белоснежных лучиков света заводите кар и получаете… отсутствие света.

Опосля легкого недоумения Вы стараетесь все возвратить в начальное состояние — устанавливаете лампы накаливания назад на пространство и вновь проверяете работу ходовых огней. Но чуда не происходит, свет как и раньше отсутствует и Вы начинаете перебирать идеи, находить причину произошедшего. Обычно 1-ая идея, которая приходит в голову автовладельцу — «Сгорел предохранитель!». Вы открываете таблицу предохранителей, находите подходящий F39 и недоумеваете — он цел.

Не гаснут ходовые огни лада гранта

Отечественный «бюджетник» прост и не имеет ничего лишнего, однако в автомобиле имеются скрытые возможности, которые постепенно раскрываются «ладоводами».

Накануне «секрет» отключения ДХО на LADA Granta поведал владелец отечественной модели, для чего опубликовал видео на YouTube. По словам автомобилиста, его способ безопасен, прост, и «в проводку лезть не придется».

Третья «Шнива» подряд: Россиянин объяснил свою любовь к Chevrolet Niva

Совсем недавно автомобилист приобрёл внедорожник Chevrolet Niva 2018 года, на котором он пока проехал всего 180 км. Любопытно, что он уже в третий раз выбирает одну и ту же модель.

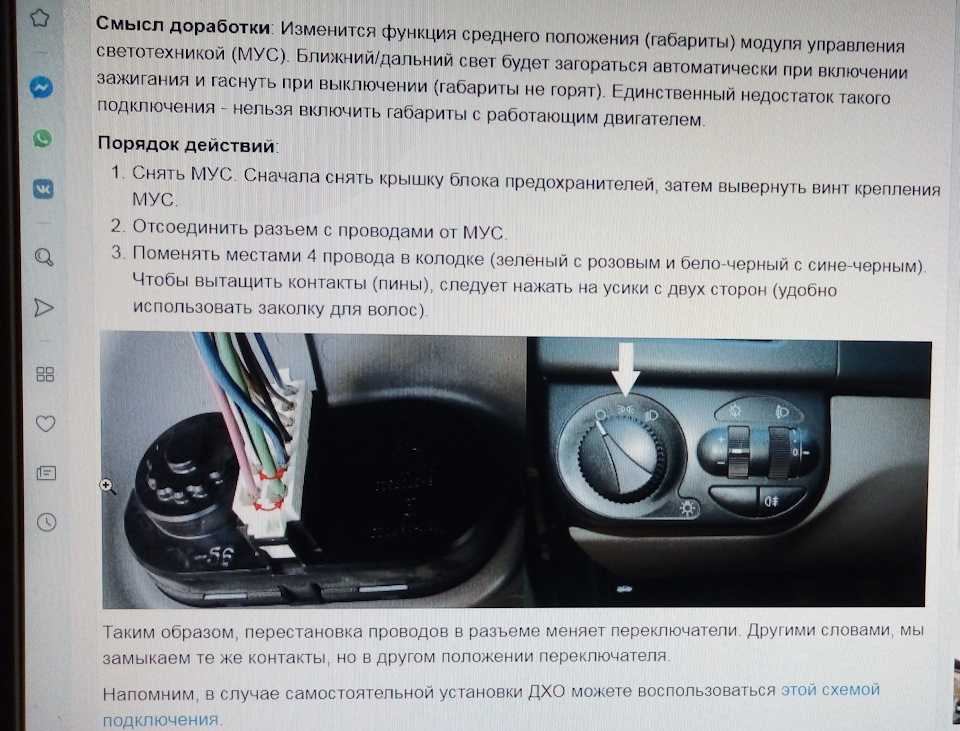

Автор ролика предлагает упрощенный вариант решения задачи. У LADA Granta слева от руля, на «торпеде» имеется переключатель. На нем есть три позиции, позволяющие переключиться с ДХО на габаритные огни или ближний свет. Секрет заключается в том, что если поставить переключатель в положение между ДХО и «габаритами», то не включатся не те, не другие.

«Гениальный» лайфхак понравился «ладоводам», ведь он действительно прост. Однако некоторые автомобилисты не видят в нем нужды, и считают, что во включенных ДХО на LADA Granta нет ничего плохого.

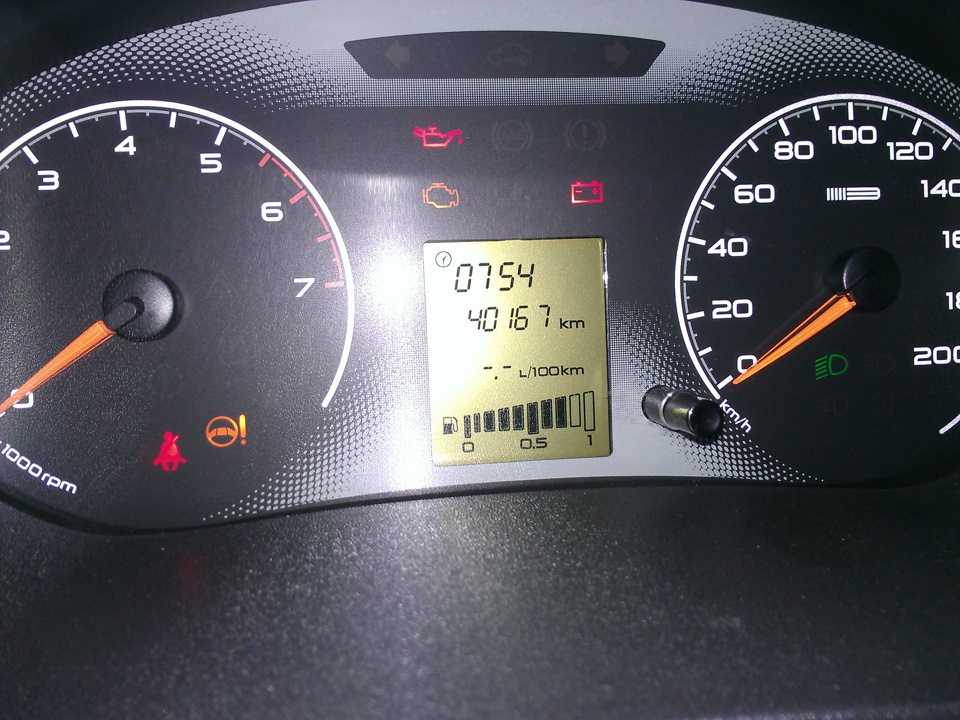

Выключаю зажигание, вытаскиваю ключ, а ходовые огни горят. Подскажите почему и как исправить? Снимал минус с аккумулятора, не помогает, снимал минус с плюсом, результат тот же.

• Почему пропало питание от аккумулятора на ВАЗ Гранта? – 4 ответа
• Самопроизвольное включение вентилятора ВАЗ Гранта – 4 ответа
• Перестала гореть лампочка давления масла при включении зажигания в Лада Гранта – 3 ответа
• Не работает электроника Лада Гранта – 3 ответа
• Почему периодически не работает спидометр на Гранте? – 3 ответа

Вообще-то, ходовые огни «завязывают» на стояночный тормоз. Ставите на «ручник» — огни гаснут. Если таким образом ДХО у вас не гаснут, тогда возможно кнопка под рычагом неисправна или с проводом неполадки. Проверяйте.

А ключ зажигания и ЗЗ, тут совершенно ни причём — на прямую подключены дневные ходовые огни.

А так, отключите штекер от замка зажигания, если погаснут тогда дело в залипших контактах замка

Еще больше полезных советов в удобном формате

Расположение диагностического разъема Лада Гранта

Где находится ЭБУ Лада Гранта?

Провод антенны ВАЗ Лада Гранта

Почему периодически не работает спидометр на Гранте?

всем привет ,почему при выключенном зажигании ДХО не тухнет ?

И сюда тоже можете зайти

by Adminrive · Published 05.07.2014

9 комментариев

• Comments 9
• Pingbacks 0

Блок тупит скорее всего

Либо ты дхо и габариты путаешь

Алексей, не не путаю ,на диагностику надо ?

Дмитрий, скорее всего к электрику. Походу блок глючит. Если люкс,либо реле если не люкс

Алексей, не люкс,норма,я понял ,спасибо

Дмитрий, так же было, еще печка остается работать (обдув ) .вытащил реле, разобрал и почистил контакты

Сине, да батя тоже сказал реле,ночь постояла с отключенным аккумом,сейчас все норм

Сходную систему имеют фары на Калине, Приоре и Гранте. В одном блоке находится поворотник, лампа дальнего света и дневные ходовые огни. Кроме патрона под каждый из блоков есть гидроцилиндр подкорректора (3) и два регулировочных шестигранника. Один отвечает за горизонтальное (1), второй за вертикальное (5) направление светового потока.

Левая фара — вид с обратной стороны. 2, 4, 6 — патроны соответственно поворотников, дальнего света и ходовых огней

Рукоятка включения света на Гранте расположена слева снизу от руля – аналогично десятому семейству.

Переключение рукоятки по часовой стрелке дает режимы габаритов и ближнего света.

Для включения дальнего:

1. поворачиваем рукоятку света в крайнее правое положение по часовой стрелке – включится ближний;
2. толкаем левый подрулевой переключатель вперед (тот, который отвечает за поворотники);
3. у вас загорится дальний свет – при этом на панели появится синий значок фары – следите за ним, чтобы не оставить машину с дальним, когда он уже не нужен.

Если ничего не помогло

Если ничего из вышеперечисленного Вам не помогло, то скорее всего где-то обрыв цепи. Он мог появиться в результате:

1. механического воздействия (мыши, грызуны);
2. времени (проводка испортилась);
3. перегрева провода и порчи его изоляции.

Это работа для профессионального электрика. Алгоритм действий следующий.

1. Смотрим напряжение на предохранителях. Должно быть 12 Вольт постоянно.
2. Смотрим напряжение на одной из 33-ёх контактных фишках. Нам необходима та, в угловой части которой присутствует серо-чёрный и серый провода. Это провода на ближний свет фар.
3. Смотрим напряжение на клеммах фары.

Если напряжение везде есть, то проблема в обрыве цепи между монтажным блоком и фарой.

Обзор особенностей работ

Для начала рассмотрим самые простой случай и разберемся, как происходит замена лампы ближнего света на Гранту, далее расскажем, как устранить некоторые неисправности, и опишем, как провести регулировку света своими силами, инструкция настолько проста, что с ней справится любой человек.

Замена лампочек

Лампа ближнего света Лада на Гранта является универсальной, то есть она служит и для дальнего, и для ближнего света. Используется вариант 60/55 Ватт (то есть мощность спирали дальнего света 60, а ближнего – 55), тип лампы – Н4. Именно такой вариант нужно приобретать перед началом работ.

Сам процесс довольно прост, и замена лампочки ближнего света на Лада Гранта производится очень быстро:

• Вначале снимаете клемму с аккумулятора и фиксируете капот в открытом положении .
• Далее нажимаете на фиксатор пластиковой заглушки на фаре и открываете его .

Под крышкой вы увидите колодку с проводами, ее необходимо аккуратно отсоединить и отодвинуть в сторону .

Важно! Не тяните за провода, так как вы можете нарушить контакты. Всегда беритесь за корпус колодки

Далее снимается резиновая заглушка, защищающая корпус от влаги и пыли .

Проблемы с выключением

Очень часто можно встретить такой вопрос – не выключается ближний свет фар на Ладе Гранта, что делать?

На самом деле причин может быть несколько, мы рассмотрим их:

Реле ближнего света на Гранте расположено в общей колодке, ниже на схеме показано его расположение, можно попробовать слегка ударить по нему, часто это позволяет решить проблему, но менять данный узел все равно нужно, тем более что его цена невелика. Это самый часто встречающийся вариант, но далеко не единственный.

• Второй вариант – неисправность подрулевого переключателя, проверить его можно очень просто: снимите обшивку с рулевой колонки и отсоедините колодку проводов, которые идут к блоку переключения. Если после этого свет не погас, значит, с ним все в порядке, если погас – нужно менять данный узел.
• Наконец, третий вариант – короткое замыкание, которое может возникнуть из-за износа элементов или использования слишком мощных лампочек. Для проверки пошевелите фишку на фаре. Если свет помигивает, значит, причина именно здесь, нужно открутить два винта, чтобы разобрать корпус, чаще всего замыкаются контакты ближнего и дальнего света, просто разъединяете их и ставите ка положено.

Регулировка

Рассмотрим, как отрегулировать ближний свет фар на Гранте самостоятельно:

Для начала необходимо провести подготовительные мероприятия – заправьтесь до полного бака, проверьте наличие запаски в багажнике, а на водительское сиденье положите груз весом 75 килограммов. Кроме того, проверьте давление в шинах, оно должно соответствовать норме.

• Также вам понадобится шестигранник размером 6 мм, с помощью которого и будет проводиться регулировка.
• Необходимо найти ровную площадку, перед которой есть стена или ровный высокий забор и разместить машину на расстоянии три метра от поверхности.
• Наносите на стенке разметку – две вертикальные полосы должны идти по ширине расположения лампочек в фарах, горизонтальная линия должна располагаться по высоте установки осветительных элементов, также нанесите осевую вертикальную линию посередине.
• При регулировке одной из фар вторую закройте непрозрачным материалом, после чего установите корректор в положение «0». Далее с помощью шестигранника направляете световой поток так, чтобы его центр был на пересечении вертикальной и горизонтальной линии напротив фары. Так же проводятся работы и со второй стороны.

Работы по замене ламп, устранении мелких неисправностей и регулировке света можно провести и без привлечения специалистов, это позволит сэкономить значительные средства и гарантирует качество ремонта, ведь вы делаете его для себя. Видео в этой статье поможет разобраться в некоторых нюансах получше.

Реле «Незабудка-3» стандартное автомобильное реле с 3-мя функциями и 8-ю программами. Включение фар после запуска двигателя, также выключение после остановки двигателя, плавный розжиг ламп, задержка 3 сек.

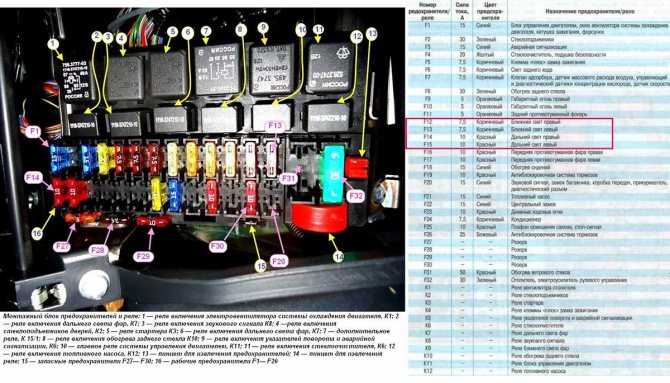

Блок реле Лада Гранта

Реле находятся в том же блоке предохранителей и реле, который расположен слева от рулевой колонки под крышкой.

K1 — реле вентилятора печки

K2 — реле электростеклоподъемников. Если они не работают, проверьте также предохранитель F2, если не поможет, то дело может быть в блоке управления.

K3 — реле стартера. Если он не работает (не крутит) и данное реле рабочее, проверьте уровень заряда аккумулятора. Также дело может быть во втягивающем или в замке зажигания и его контактах.

K4 — реле клеммы 15 замка зажигания

K5 — реле поворотников и аварийной сигнализации. Если поворотники горят и не выключаются, возможно замкнуло это реле. Проверьте также предохранитель F3 (режим «аварийки»).

K6 — реле стеклоочистителя. Проверьте также предохранитель F4.

K7 — реле дальнего света. Проверьте также предохранители F14 и F15 и сами лампы.

K8 — реле звукового сигнала. Проверьте также предохранитель F20, контакты выключателя сигнала на руле.

K9 — реле ближнего света. Проверьте также предохранители F12 и F13 и сами лампы.

K10 — реле обогрева заднего стекла. Если не работает обогрев, дело может быть и в предохранителе F8.

K11 — реле блока управления двигателем. Проверьте также предохранитель F1.

K12 — реле электрического бензонасоса. Проверьте также предохранитель F21.

Установка нового освещения

Необходимого повышения яркости или срока эксплуатации лампочек можно добиться, лишь произведя замену действующих огней. Часто автолюбители заменяют установленные в «Ладе» галогенные источники освещения на светодиодные. Как правило, с этой задачей сможет справиться даже человек без опыта замены ламп. Однако следует знать несколько нюансов. Просто поставить новый диод на нужное место недостаточно — у процесса есть свои особенности.

Они таковы:

• часто приходится отрывать предыдущий цоколь с диода, чтобы переместить его детали на нужные отверстия;
• водитель должен будет обязательно проверить полярность источников света на «Гранте» для сохранности предохранителя. Если это не будет сделано, то предохранитель, который отвечает за напряжение в сети, просто перегорит. Плавкий предохранитель, который установлен в этой модели авто, способен обесточивать безопасную работоспособность электрической схемы.

Перед сменой ламп света нужно убедиться, что такая процедура не будет нарушать действующие законодательные нормы.

Также нужно не забывать проходить плановый техосмотр. Он позволит выявить, не является ли процедура смены опасной. Вынув старый источник света, не нужно сразу его выбрасывать. Если вы не пройдете техосмотр с новыми лампами, логично будет вернуть старые на их место. Также помните, что законодательство Российской Федерации допускает на автомобилях лишь освещение белого и желтого цвета — остальные расцветки оказались вне закона.

Смена освещения на «Ладе Гранте» на такие популярные в последнее время светодиоды дает немало преимуществ:

• потребление меньшей электроэнергии и, следовательно, топлива;
• более долгий эксплуатационный срок (некоторые рассчитаны на весь срок эксплуатации «Лады Гранты»);
• отличные визуальные эффекты, яркое освещение дорожного покрытия;
• эти модели не оказывают большую нагрузку на генератор и не перегружают предохранитель.

Чтобы произвести замену в правой фаре, следуйте алгоритму:

1. Извлеките патрон, вращая его против часовой стрелки.
2. Достаньте поломанное изделие, потянув его на себя.
3. Проверьте, соответствуют ли усики лампы аналогичным креплениям в машине и вставьте его на место под углом 45 градусов.

Правильное расположение усиков диода

Установка освещения в левой фаре имеет свои особенности, так как до нее труднее добраться.

Перед процессом замены извлеките блок воздушного фильтра, предварительно открутив шланг антифриза. После этого снимите 3 резиновых крепления, на которые крепится блок. Дальнейшие действия аналогичны замене освещения в правой фаре.

Лампа ДХО Лада Гранта — это осветительный прибор для дневных ходовых огней. В автомобилях этой марки функцию таких огней выполняют лампы габаритов. В технической литературе они так и называются: двухнитевые лампы габаритного и дневного ходового огня (ДХО). При включении зажигания загорается 21-ваттная нить ходовых огней, а при включении фар — 5-ваттная нить габаритов.

Изготовитель комплектует Ладу Гранта самыми простыми и недорогими лампами ДХО. Недостатков у них много, а преимущество только одно — низкая цена. Одними из главных покупательских рекламаций на эти лампы являются тусклый желтоватый свет и очень низкий ресурс при эксплуатации.

Автолюбители, не желающие мириться с недостатками стандартных дневных ходовых огней, заменяют их другими моделями при первой же возможности. В качестве источников света подходят светодиодные лампы без цокольной сборки или лампы повышенного визуального комфорта. Ассортимент таких ламп достаточно широк, найти их можно практически в любом магазине автозапчастей. При выборе источников светодиодного освещения специалисты рекомендуют руководствоваться параметром яркости.

Лампа ДХО Лада Гранта повышенной комфортности представляет собой обыкновенные галогенные лампы накаливания ближнего света, светящие белым. Основным недостатком является ухудшенная видимость в дождливую погоду из-за того, что белый свет дает намного больше бликов от мокрых поверхностей и капель дождя, чем желтый.

В продаже чаще встречаются следующие марки галогенных лам высокого комфорта: OSRAM, General Electric, Маяк, Philips, Narva, IPF, Hella и др. Производитель рекомендует выбирать модели OSRAM H4 в модификациях Standard и Light Day. Первая полностью соответствует всем нормам и требованиям законодательства по безопасности, освещенности, геометрии и точности светотеневой границы. Имеет самое высокое значение силы света. Вторая модель отличается от первой значительно более высоким сроком службы. По силе света немного уступает модификации Standard.

Как заменить ходовые огни на Лада Гранта

На автомобиле «Лада Гранта» габариты совмещаются с дневными ходовыми лампочками в одной лампе. Во время зажигание включается и ДХО, а во время включения фар оно гаснет, а габаритное освещение включается. Главным преимуществом источников света является экономичность, по сравнению с фарами ближнего освещения, а также меньший расход топлива.

Не стоит путать ДХО с габаритным освещением. Оно является гораздо менее ярким и обозначает размеры авто во время его стоянки в ночное время суток. Если сравнивать этот свет с иными способами освещения машины, то он наиболее безопасный (не имеет бликов, оснащен достаточной яркостью) и расходует минимальное количество топлива.

Заводская комплектация предусматривает наличие в «Ладе Гранте» самых простых ламп накаливания. Их характеристики хорошо известны автолюбителям — свет в лампах горит тускло, с желтизной, у них малый период эксплуатации. По этой и другим причинам автолюбителям порой требуется замена огней.

Стандартные лампы ДХО

Характеристики внешних источников света устанавливаются российским законодательством. Чтобы безопасно ездить по российским дорогам, не нарушая законы, нужно:

• размещать лампочки на кузове «Лады Гранты» спереди на высоте от 25 до 150 см от земли;
• соблюдать минимальное расстояние между лампочками (60 см);
• покупать изделия с площадью от 40 до 200 см2.

Лампы, применяемые на автомобиле Лада Гранта

Виды и причины поломки

Эти приспособления имеют несколько типов:

• фары ближнего света. Включены во время работы автомобиля. В России разрешается использовать их в качестве источника света для езды днем;
• фары дальнего света. Работают на пониженном напряжении. Это способствует снижению интенсивности света, что в некоторых случаях не способствует увеличению заметности пешеходов и велосипедистов на дороге;
• противотуманные фары. Их использование в России разрешено (пункт 19.4 ПДД);
• передние поворотники;
• отдельные источники света спереди автомобиля с определенными схемами световой интенсивности.

Фара Лада Гранта со светодиодными лампами

Основными производителями качественных ДХО являются такие торговые марки, как:

1. Philips.
2. Osram.
3. Hella.
4. MTF-Light.

Эти и другие модели источников света могут отличаться формой (прямоугольной, круглой, овальной), количеством находящихся внутри диодных лампочек, мощностью, а также яркостью.

Сегодня производители начали выпускать даже силиконовые диодные лампочки, подходящие для «Лады Гранты». Они могут располагаться как на одной, так и на нескольких лентах.

Среди основных причин того, почему ДХО не горят, выделяют:

• отсутствие проверки полярности перед монтажом источников света;
• не горит канал поворотника;
• перегорел предохранитель;
• отсутствие прогревания или перегорание нити накаливания.

Чтобы усовершенствовать дневные ходовые источники света и сделать их предельно полезными и стильными для автолюбителя, нужно максимально качественно делать все этапы работ. Вместо стандартных ламп, которые не слишком ярко горят, можно установить светодиодное освещение без цокольной сборки. Купить эти компоненты можно практически в каждом магазине, где есть запчасти для автомобилей. При этом, совершая выбор, нужно ориентироваться на модели с наибольшей яркостью освещения.

Работа светодиодных ламп

Инструкция по замене

Итак, если вы хотите добиться более качественного свечения и увеличения ресурса службы оптики, достаточно поменять источники освещения в ней. Как показывает практика, наиболее популярным вариантом в этом плане является замена традиционных галогенок на диодные источники света. Но перед тем, как приступить к этому процессу, нужно понимать, что одной только установки диода вместо галогенки будет недостаточно.

Ведь этот процесс имеет определенные особенности:

1. Обычно для установки необходимо оторвать установленные ранее на диодном элементе цоколь, чтобы произвести его перенос в необходимое отверстие.
2. Замена ламп ДХО Лада Гранта также подразумевает проверку полярности осветительных источников, чтобы сохранить работоспособность предохранительного элемента. В том случае, если вы этого не сделаете, то предохранитель в любом случае выйдет из строя, таким образом обесточив безопасную работу бортовой сети.

Фары дневных ходовых огней авто

Процедура замены выглядит следующим образом:

1. Для начала вам нужно отключить зажигание, открыть капот автомобиля и отключить клеммы от аккумулятора. Это позволит отключить устройство и обеспечить дальнейшую безопасную работу при обесточенной электросети.
2. Начнем замену с источников освещения в правом фонаре. Для этого вытащите патрон, чтобы сделать это, его нужно вращать против часовой стрелки.
3. Затем вышедший из строя осветительный источник необходимо вытащить из посадочного места, для этого просто потяните его на себя.
4. Выполнив эти действия, удостоверьтесь в том, что усики на извлеченной лампочке соответствуют месту расположения контактов на новой. Сами усики должны без проблем зайти в крепления на оптике. Установите новый осветительный элемент под углом 45 градусов.
5. Далее, производится замена ламп в левом фонаре. Здесь процедура будет немного отличаться, поскольку она имеет свои особенности, в частности, до лампочки будет труднее добраться. Перед тем, как поменять устройства, необходимо демонтировать блок воздушного фильтра, для этого отсоедините все крепления и фиксаторы, а также патрубки. Также необходимо будет выкрутить патрубок, по которому проходит охлаждающая жидкость. Сам блок держится на трех специальных фиксаторах, их необходимо демонтировать.
6. После выполнения этих шагов необходимо будет повторить все действия по замене, описанные выше. Дальнейшая сборка производится в обратной последовательности. Теперь вам останется только подключить аккумулятор и проверить работоспособность оптики.

Цена вопроса

Стоимость комплекта ламп или самих фар дневных ходовых огней может сильно отличаться в зависимости от производителя и места покупки. Ниже приведены средние цена на фары, а также источники освещения, которые можно купить на российском рынке.

1. Комплект ДХО СОВ LED DRL (цена – около 2 тысяч рублей)2. Комплект лампочек 1156 PY21W BAU15S 42 LED 2835 (цена – около 2600 рублей)3. Комплект гибких ДХО DRL- 110 с поворотом (цена – примерно 1500 рублей)

Включение через габариты или ближний свет

Второй вариант схемы подключения ДХО предполагает задействовать цепь питания габаритной лампочки. Для этого плюсовой провод от ходовых огней напрямую соединяют с «+» от аккумулятора. В свою очередь, минусовой провод соединяют с «+» габаритного огня, который в данный момент электрически нейтрален. В результате образуется следующий путь протекания тока: от «+» аккумулятора через светодиоды к габариту, а затем через лампочку на корпус, который служит минусом всей цепи. Из-за малого потребления тока (десятки мА) светодиоды начинают светиться, а спираль лампы остаётся погашенной. Если водитель включит габаритные огни, то на плюсе габарита появляется +12 В, потенциалы на проводах ДХО выравниваются и светодиоды гаснут. Схема переходит в штатный режим, то есть ток течёт через лампочки габаритных огней.

В данном схемотехническом решении имеется несколько недостатков:

• ходовые огни остаются в работе при выключенном двигателе, что противоречит действующим правилам;
• схема не будет работать, если в габаритах тоже установлены светодиоды;
• схема не будет корректно работать, если в ДХО размещены мощные SMD светодиоды, номинальный ток которых соизмерим с током лампочки;
• с целью безопасности необходимо дополнительно устанавливать предохранитель.

Данный способ подключения можно усовершенствовать, соединив плюсовой провод LED-модуля не с «+» аккумулятора, а с «+» замка зажигания, тем самым избавиться от первого недостатка. Некоторые автомобилисты используют схемы включения ходовых огней через лампу ближнего света. То есть при включении ближнего света, ДХО автоматически гаснут, а в остальных случаях работают. Помимо вышеприведенных недостатков, данный способ не соответствует ГОСТу Р 41.48-2004 и ПДД.

Распространенные неисправности ДХО

Какие признаки неисправности ДХО Гранта:

1. Свечение светодиодных элементов стало более тусклым. Если эта проблема проявилась только на одной фаре, то необходимо проверять проводку и качество контактов, хотя нельзя исключать и вероятность износа. Если же оба фонаря стали гореть более тускло, то скорей всего, проблема заключается в том, что оптика близка к выходу из строя в результате того, что исчерпала свой срок службы.
2. Ходовые огни не включаются. В этом случае проблема может заключаться как в неработоспособности оптике, так и в плохой контакте с электроцепью либо повреждении проводки. Также причину можно найти в неработающем переключателе или кнопке активации ДХО.
3. Диодные элементы не горят, а мигают, свет может пропадать. Такие проблемы обычно обусловлены плохим контактом оптики с бортовой сетью либо износом лампочек (автор видео — Александр Кордюков).

https://youtube.com/watch?v=PpnQEbV2ihM

Из-за чего дневные ходовые огни могут выйти из строя:

• несоблюдение полярности при установке осветительных источников;
• по каким-то причина перестал работать канал поворотника;
• вышел из строя предохранительный элемент или реле, необходимо проверить их работоспособность;
• перегорание нити накаливания;
• повреждение проводки;
• выход из строя или плохой контакт на подрулевом переключателе либо кнопке включения фар.

Есть ли смысл менять исправные ходовые огни?

Многих автовладельцев интересует вопрос замены стандартных лампочек ДХО на более совершенные, поскольку первые характеризуются определенными недостатками:

1. Тусклое освещение с желтизной. Во-первых, на практике такой свет часто портит эстетический вид автомобиля в целом, во-вторых, его освещение не самым лучшим образом отражается на видимости впереди идущего автомобиля.
2. Низкий ресурс эксплуатации таких источников освещения. Так что рано или поздно столкнуться с необходимостью замены лампочек в любом случае придется.

Именно по этим причинам наши автовладельцы решают менять традиционные лампы накаливания на более совершенные источники освещения

Если вы решите установить вместо ламп накаливания диодные световые элементы, то при выборе следует обратить внимание только на их цоколь — замена лампочки подразумевает использование соответствующего разъема (автор видео — канал City&Country Style).. Также нужно отметить, что основным недостатком ДХО считается то, что этот тип оптики никак не зафиксирован в действующем законодательстве, в частности, речь идет именно об источниках освещения. Потому вы должны быть готовы к тому, что можете столкнуться с инспектором, который пожелает вас оштрафовать за это

Нужно учитывать, что определенные типы осветительных устройств должны быть изготовлены в полном соответствии с ГОСТом и стандартами. Так что если технические характеристики устанавливаемых лампочек не соответствуют тем, которые должны быть установлены, то это чревато возможными проблемами в будущем

Потому вы должны быть готовы к тому, что можете столкнуться с инспектором, который пожелает вас оштрафовать за это. Нужно учитывать, что определенные типы осветительных устройств должны быть изготовлены в полном соответствии с ГОСТом и стандартами. Так что если технические характеристики устанавливаемых лампочек не соответствуют тем, которые должны быть установлены, то это чревато возможными проблемами в будущем.

Также нужно отметить, что основным недостатком ДХО считается то, что этот тип оптики никак не зафиксирован в действующем законодательстве, в частности, речь идет именно об источниках освещения. Потому вы должны быть готовы к тому, что можете столкнуться с инспектором, который пожелает вас оштрафовать за это. Нужно учитывать, что определенные типы осветительных устройств должны быть изготовлены в полном соответствии с ГОСТом и стандартами. Так что если технические характеристики устанавливаемых лампочек не соответствуют тем, которые должны быть установлены, то это чревато возможными проблемами в будущем.
