Проверка катушки системы зажигания на искру
Для диагностики работоспособности катушки следует извлечь провод из распределителя-прерывателя. Далее проверка осуществляется аналогично тестированию высоковольтных проводов, то есть провод подносят к металлической поверхности и крутят стартером. Наличие искры укажет в этом случае на неполадки распределителя зажигания, если искры нет, тогда проблема заключается в катушке.
Для начала следует проверить контакты распределителя. Указанные контакты могут окислиться, также возможны повреждения изоляции, неисправным может быть и сам ротор. Обнаружение проблем с ротором позволяет устранить неисправность путем его замены. Во время проверки катушки зажигания следует выявить возможные дефекты целостности обмотки, прогары и другие признаки того, что внутри происходит короткое замыкание. Если такие признаки обнаружены, катушку следует заменить или произвести ремонт катушки зажигания.
Добавим, что наличие искры на свечах зажигания еще не означает, что автомобиль обязательно должен заводиться. Особенно это справедливо для инжекторных моторов, на которых выход определенных датчиков или ЭБУ из строя может сильно затруднить или сделать полностью невозможным пуск силового агрегата. В таких случаях искра есть, топливо подается, но двигатель все равно не заводится. Также отдельного внимания заслуживает замок зажигания, так как неисправности могут проявляться и в этом месте.
Теперь давайте подробнее рассмотрим способы проверки основных элементов системы зажигания. Для этого снова вернемся к катушке. Как уже было сказано, наиболее частой причиной неисправности является поврежденная обмотка. Затем происходит пробой изоляции и возникает короткое замыкание
Еще важно понимать, что катушка может выйти из строя по причине перегрузок. Такие повышенные нагрузки возникают в результате проблемных свечей или свечных проводов
Для диагностики следует:
- поставить автомобиль в сухой парковочный, ремонтный или другой бокс. Можно также воспользоваться гаражом. Главное, чтобы влажность не была слишком высокой;
- далее понадобится очистить от загрязнений крышку трамблера, после чего указанная крышка подлежит снятию;
- затем нужно провернуть коленвал двигателя так, чтобы контакты распределителя оказались замкнутыми;
- теперь можно включить зажигание и поднести высоковольтный провод трамблера к «массе» на 3-7 мм;
После оценки искры можно принять решение о том, нужно ли менять катушку зажигания
Обратите внимание, ремонт данного элемента зачастую представляется нецелесообразным. Также во время установки новой запчасти следует точно придерживаться соблюдения необходимой полярности
Если этого не сделать, тогда новая деталь быстро придет в негодность после неквалифицированной установки. Отметим, что в автосервисах для проверки катушек используется специальный стенд. Такое оборудование позволяет проверять катушку с учетом различных режимов работы.

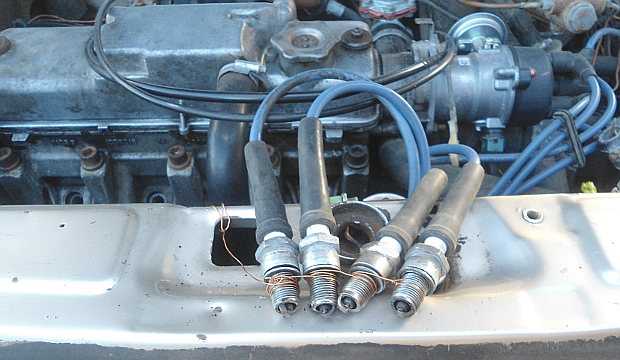

Чтобы проверить искру на свечах зажигания в том случае, если распределитель исправен и нет проблем с состоянием высоковольтных проводов, нужно выкрутить свечи из двигателя. Помимо контактов следует смотреть на нагар, степень замасливания электродов и т.п. Для нормального искрообразования загрязнения нужно отчистить. Также следует проверять зазор между электродами, который обычно в норме составляет от 0.7 до 0.9 мм. Если зазор нарушен, тогда можно аккуратно подогнуть боковой электрод. Такой способ является временной мерой, но позволяет проехать в отдельных случаях от нескольких десятков до сотен километров без «троения» двигателя в случае неполадок со свечей зажигания.
Также добавим, что для проверки свечей существуют специальные устройства-пистолеты. Обычно такие решения присутствуют в наличии у продавцов свечей зажигания в автомагазинах или на автомобильных рынках. Если есть такая возможность, тогда свечи можно проверить на подобном оборудовании.
ВАЗ 2114: нет искры инжектор

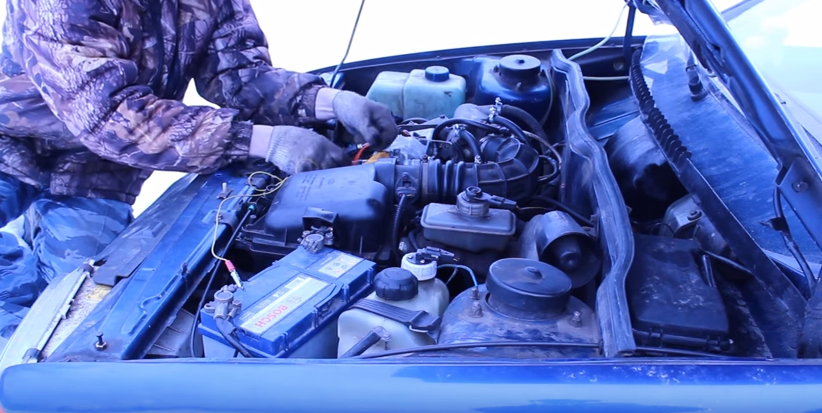

Появился очень хороший случай на практике показать, как ищется неисправность на инжекторных автомобилях ВАЗ. У нас здесь четкая такая девятка заниженная. Сейчас еще кое-что интересное покажу. Проблема: не заводится.

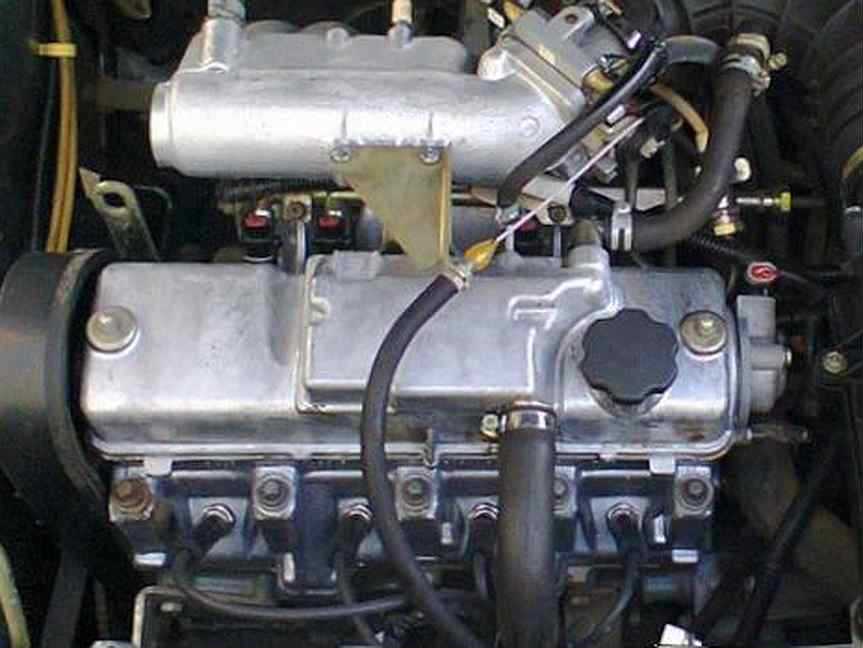

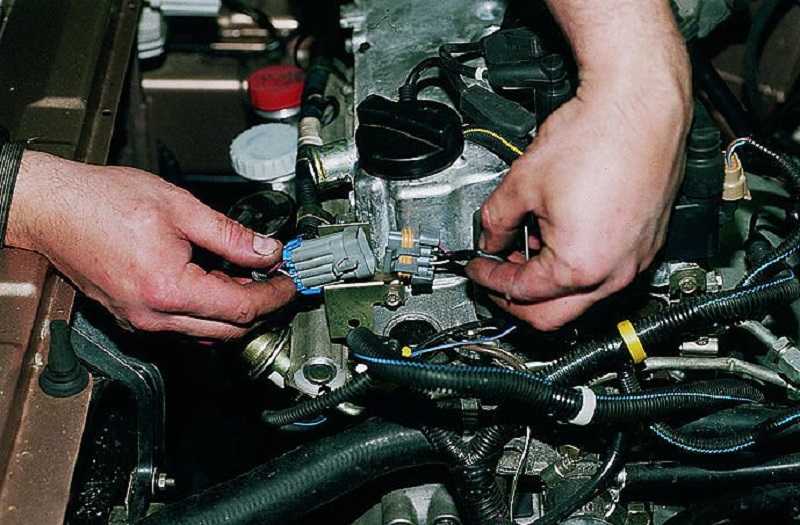

Первичная диагностика показала, что отсутствует искра, и сейчас мы будем искать, в чем же причина. Для того чтобы определить в чем причина, нам нужно посмотреть сигналы на разъеме …*. Сейчас включим зажигание и посмотрим.

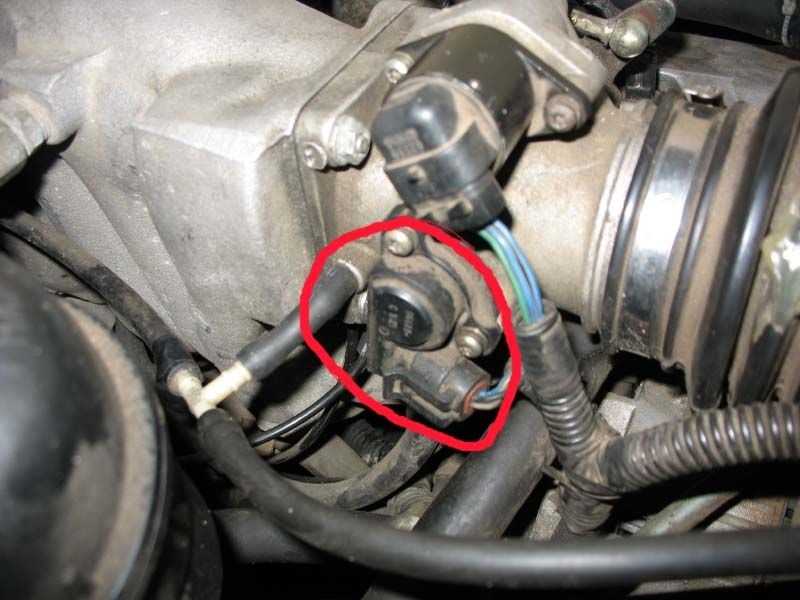

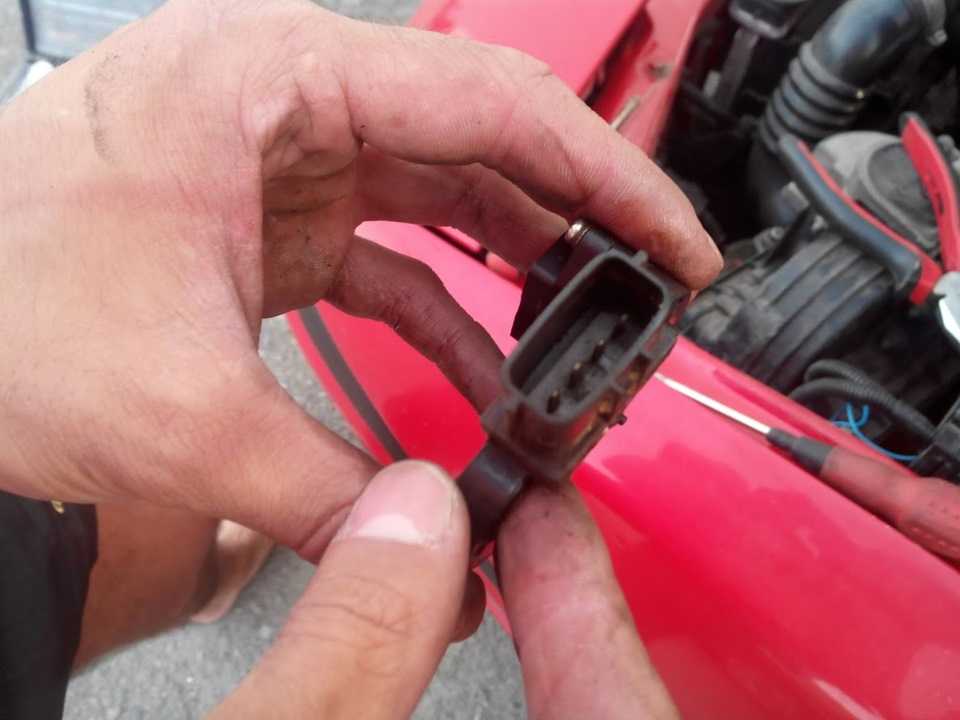

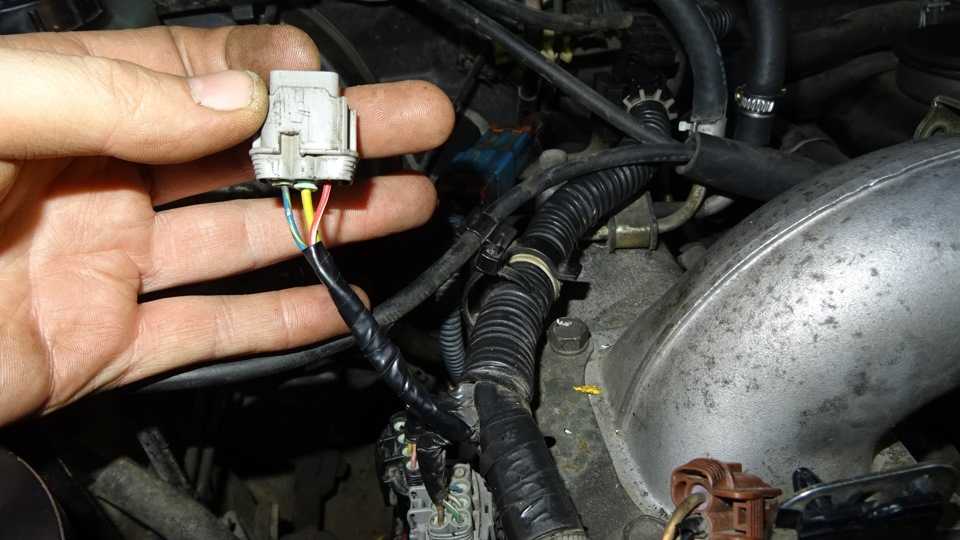

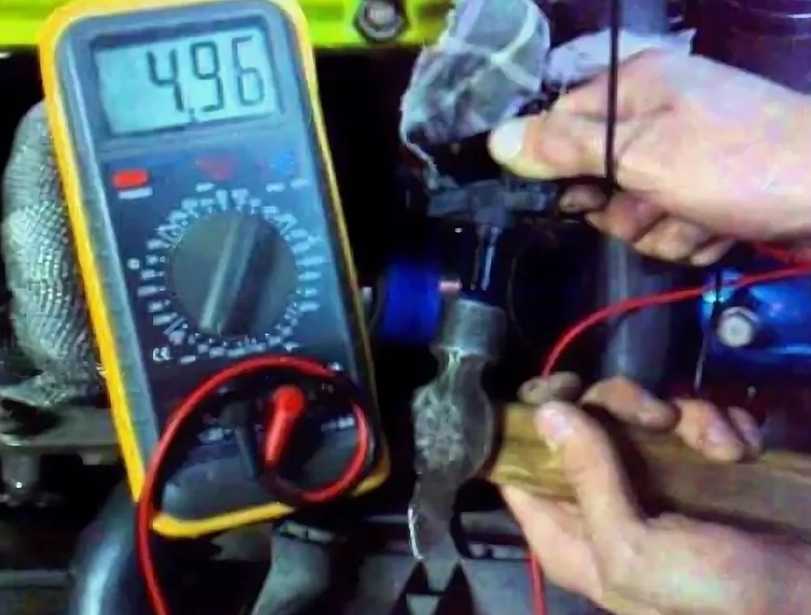

На разъеме у нас должен присутствовать показатель масса….* На разъеме у нас присутствует плюс 12 В и масса, и также два управляющих сигнала. Управляющие сигналы мы сейчас сможем увидеть, должны, во всяком случае, увидеть, при вращении стартера.
Мы должны услышать писк. Но писков нет, потому что управляющие сигналы также не приходят, поэтому нет искры. Можно еще проверить сигналы на форсунках, но их тоже нет, поэтому без диагностики и компьютера (компьютерной) здесь уже не обойтись.

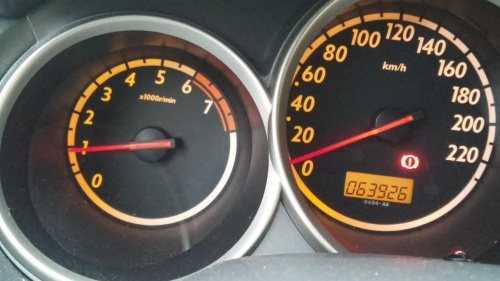

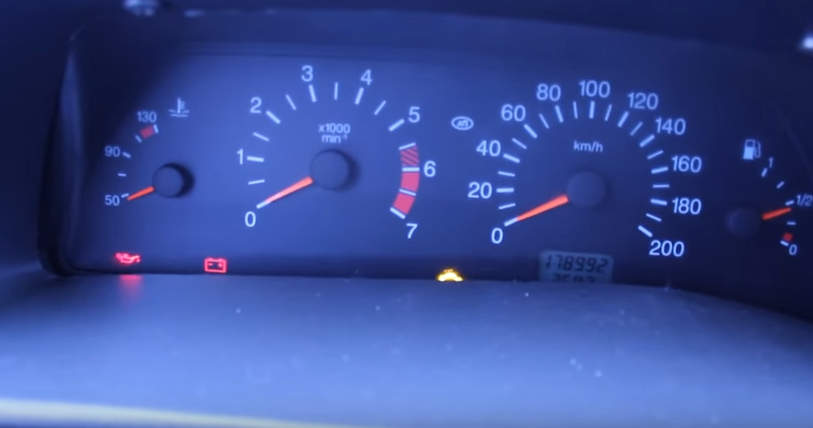

Как я говорил раньше, при включении зажигания смотрим на лампочку «чек» (Check). Лампочка горит, значит, мозги включились. Так же слушаем бензонасос — бензонасос включается. И при вращении стартера бензонасос включается повторно, это свидетельствует о том, что датчик положения коленчатого вала если и неисправен, то хотя бы получает какие-то импульсы.

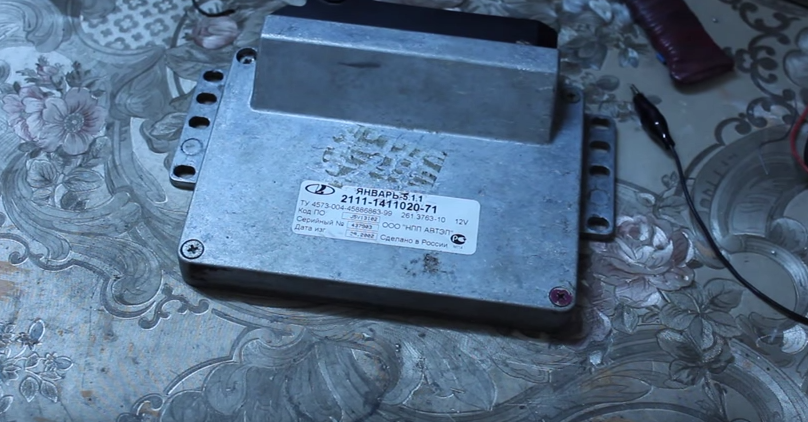

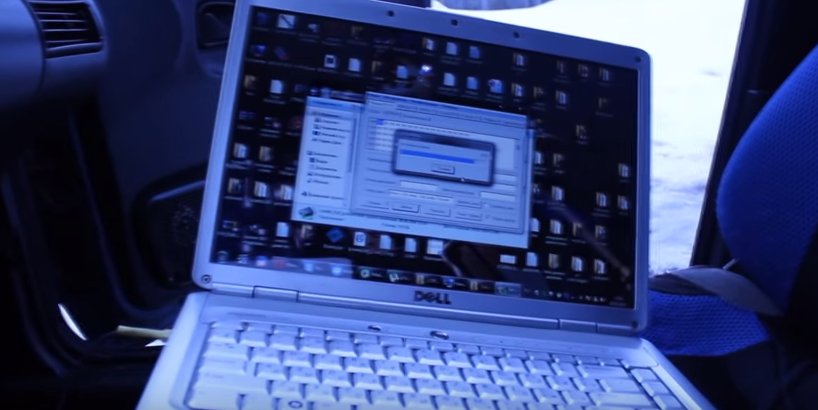

Используется мой самодельный адаптер. Подключим к мозгам…* Используется загрузчик, вот такой — Комбилоадер (CombiLoader), вот такой версии. Прошивку себе скачал, почитаю, чем эта прошивка крута. Может народ и так увидел по версии, я не знаю. Я обычно, если машину ремонтирую, лью стандартное — и уже никаких проблем нет. А то всякие Спорт, Экономичные и прочие — не разберешься потом, что она* так плохо работает. Результаты покажу.
Обманул я вас, к сожалению, не покажу, как решилась проблема. А проблема была довольно интересная. Вроде бы по первым признакам датчик коленвала был живой, можно сказать «условно живой», потому что при вращении коленчатого вала включался повторно бензонасос и я, как бы, временно ушел от этой проблемы. Но, как выяснилось впоследствии, автомобиль ремонтировался недавно, у него снималась головка, и неопытные механики проложили провод, ведущий на датчик положения коленчатого вала вблизи выпускного коллектора.
Провод оплавился, и замкнулся один из проводов на оплетку. Кто не знает, там идет экранированный кабель, в котором два провода проложены. Что удивительно, импульс при таком положении мозги распознавали и включали исполнительный механизм, то есть реле* бензонасоса включалось, но, соответственно, вычислить положение верхней мертвой точки, вычислить положение импульсов блоку управления* двигателем не удавалось. Заметил чисто случайно (уже замерз, мне было не до съемок), просто шевеля провод около датчика положения коленчатого вала.
Я его снял, датчик проверил — датчик, вроде, заводился* правильно. Подергива(л) провод, враща(л) стартер — двигатель начал схватывать. Тут уже стало понятно, что проблема — с проводкой, и, внимательно посмотрев на провод, увидел, что он сгоревший. Вырезал поврежденный участок, соединил — и автомобиль завелся прекрасно, и уехал*. Уже было темно, хотелось идти домой, поэтому не до съемок было. Тем не менее, докладываю о результатах и немножко (о) моей методике, о которой я чуть ранее рассказывал в видео, о том, как найти искру — датчик может включать насос и в то же время не давать искру — очень интересный случай попался. Думаю, примете к сведению.
Катушка
В случае с катушкой её можно охарактеризовать как достаточно надёжный и долговечный элемент системы зажигания. Она редко выходит из строя и доставляет неприятности автовладельцу. Но иногда проблемы появляются, и их требуется устранить.
Чаще всего неполадки с катушкой обусловлены повреждением непосредственно самой обмотки. Если это происходит, образуется пробой в изоляции, что может спровоцировать опасное для инжекторных двигателей короткое замыкание.
Ещё одной причиной повреждения катушки считается перегрузка, обусловленная неисправной работой свечей или же наличием повреждений в проводке высокого напряжения (высоковольтные провода).
Прежде чем приступать к проверке искры на катушке, обязательно убедитесь в сухости помещения, где проводятся диагностические мероприятия. Проверку можно выполнить своими руками, и никакие специальные приборы или профессиональное оборудование здесь не потребуется.
Диагностика осуществляется по стандартной схеме, которая предусматривает выполнение нескольких последовательных процедур:
Крышку трамблера тщательно очистите от накопившихся загрязнений. Только после этого её можно открыть и снимать;
Провернув коленчатый вал двигателя, необходимо замкнуть контакты распределителя;
Включается зажигание;
Высоковольтный провод, идущий от трамблера, подносят к массе автомобиля
Тут важно обеспечить расстояние в 5 мм;
Чтобы повысить точность проверки, периодически необходимо вручную размыкать трамблерные контакты.
Если катушка находится в исправном состоянии, при такой проверке вы увидите яркую, достаточно мощную искру бело-синего цвета.
Когда искра появляется, но она достаточно слабая и неустойчивая, образуется не при каждом замыкании контактов, такая катушка уже непригодна к дальнейшей эксплуатации, и её требуется обязательно заменить. В подавляющем большинстве случаев отремонтировать катушку невозможно.
Устанавливая новый элемент, не забывайте о важности соблюдения полярности. Если упустить из внимания этот момент, катушка вновь сломается. Если обратиться в сервисный центр, там катушку могут проверить на специальном профессиональном стенде
Его преимущество заключается в том, что такая диагностика позволяет опробовать катушку на предмет её работоспособности в разных режимах. Но всё же практически каждый автомобилист может самостоятельно разобраться в том, как правильно проверить искру на своем инжекторном типе двигателя путём диагностики установленной катушки зажигания
Если обратиться в сервисный центр, там катушку могут проверить на специальном профессиональном стенде. Его преимущество заключается в том, что такая диагностика позволяет опробовать катушку на предмет её работоспособности в разных режимах. Но всё же практически каждый автомобилист может самостоятельно разобраться в том, как правильно проверить искру на своем инжекторном типе двигателя путём диагностики установленной катушки зажигания.
Зачем необходима диагностика авто?
Судя по всему написанному выше, можно сделать вывод – поиск проблемы занимает огромное количество времени и тратит много сил. Чтобы до подобного не доводить и заранее сэкономить на возможном ремонте, необходимо производить регулярную диагностику транспортного средства. К сожалению, не всегда это можно сделать через СТО, так как:
- Они просят большие деньги за проведение стандартной диагностики.
- Требуется ехать к профессионалам, если возникла серьезная проблема.
- Найти работников, имеющих опыт в решении возникших проблем, довольно сложно.
Случается и такое, что после проведения диагностики в непроверенном СТО требуется дополнительный ремонт.
Хороший способ решить задачу осмотра автомобиля – приобретение автосканера ELM327. Прибор способен подключиться к любому авто, а проверка осуществляется при помощи мобильного телефона. Это позволит не только вовремя определить неисправность, но и сэкономит средства.
Что делать в экстренной ситуации?
Проблема с запуском автомобиля может возникнуть в самый неожиданный момент. Стоит сохранять спокойствие и не делать ничего, что может ухудшить ситуацию. Поэтому, если повернуть ключ в замке зажигания:
и свет не включается — возможно, какой-то приемник энергии оставался включенным на ночь. Если вы уверены, что отключили все фары и лампы, которые могут потреблять электричество, и после запуска с использованием кабелей с использованием внешней батареи или перезарядки батареи ситуация повторится, причина, вероятно, будет в электрической системе.
огни включены, но стартер не вращается — это может быть разряженная батарея. Если все электрические компоненты системы стартера работают правильно, очень вероятно, что стартер сломался.
Если батарея неисправна, вы можете запустить двигатель самостоятельно, получая питание от другого транспортного средства с помощью соединительных кабелей. Однако стоит помнить, что:
Убедитесь, что электролит, присутствующий в батарее, не замерз — если это не произошло, вы можете попытаться запустить батарею через кабели.
правильно подключите кабели — красный провод к положительному зажиму, черный к отрицательному зажиму. Также следует помнить, что красный кабель должен быть сначала подключен к работающему аккумулятору, а затем к тому, который не работает. Во-вторых, подключите черный кабель к полюсу функциональной батареи, а затем заземлите его на автомобиле с электроприводом, подсоединив его к неокрашенной металлической части двигателя или в специально отмеченном месте.
В других случаях стоит вернуть автомобиль в сервис, чтобы специалисты могли диагностировать причину проблем с запуском автомобиля и устранять ее.
Распространенные ситуации
Далее мы рассмотрим несколько типичных ситуаций, которые возникают у многих владельцев ВАЗ 2110, жалующихся на невозможность завести двигатель своего автомобиля.
| Ситуация | Что нужно делать |
| Стартер крутит, свечи заливает. Замена свечей приводит опять к заливке |
|
| Автомобиль удается завести только со 2-3 раза | |
| При отрицательной температуре воздуха авто не заводится, хотя стартер крутит. АКБ садится, горит сигнальная лампа масла |
|
| После смены замка зажигания двигатель завелся, но после сборки рулевого узла мотор поработал пару минут, медленно заглох и не заводится больше | Проверьте исправность топливного насоса:
|
| С трудом завелся двигатель, на панели выскочила лампа с восклицательным знаком, а вскоре мотор заглох | Данная лампа говорит о том, что на стартер все еще идет напряжение, хотя двигатель завелся. Вероятнее всего, не произошло расцепление с мотором, и стартер вышел из строя. Для устранения поломки требуется установить новый стартер |
https://youtube.com/watch?v=gKdHQbu1egA
Каждая из перечисленных причин имеет свои способы профилактики и меры предотвращения их повторения. Потому будьте внимательны, вовремя реагируйте на сигналы, которые вам посылает сам автомобиль. За счет них можно своевременно обнаружить неисправность, и отыскать способы решения проблемы своими силами.
Загрузка …
О назначении катушки
Для воспламенения сжатой в рабочей зоне цилиндра горючей смеси бензина с воздухом, необходимо высокое напряжение на свече зажигания. Его величина превышает величину равную30 тысяч Вольт. Бортовое напряжение автомобиля в большинстве случаев равно 12 Вольт. Для получения нужной величины и предназначена катушка зажигания.
Фотография катушки зажигания ВАЗ 2101-2107
Этому узлу автомобиля необходимо уделять должное внимание, при отказах других систем автомобиль может самостоятельно добраться на стоянку, в сервисный центр. В том случае, когда нет искры, сделать это невозможно. Придётся искать буксировщика или вызывать эвакуатор
Придётся искать буксировщика или вызывать эвакуатор.
Электропроводка
При отказе насоса топливного, прежде всего, необходимо убедиться, что цепь была смонтирована правильно. К его электроприводу ведет три провода:
- один – к датчику топлива;
- два – к контактам самого мотора.

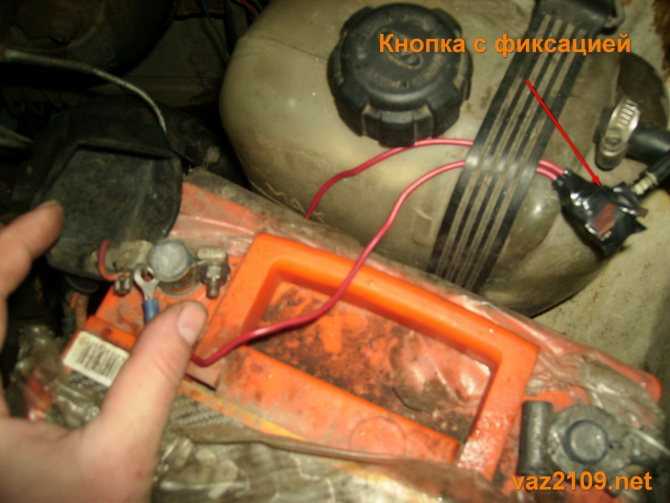

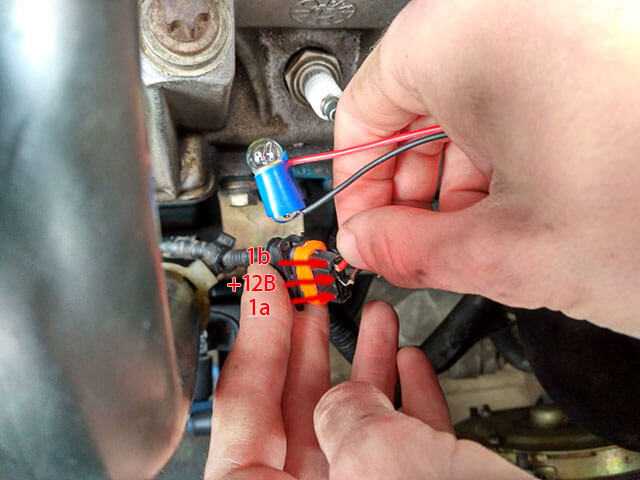

Разобраться здесь поможет обычная лампочка на 12 вольт. Ее подключают к питающим проводам. При включении зажигания она загорится – это значит, что электрика подается правильно.
Также лампой проверяют и работоспособность самого мотора. Ее в этом случае присоединяют к выступающим клеммам привода, причем ее кратковременное вспыхивание будет свидетельствовать в данном случае о неисправности этого элемента.
А что может быть с электрооборудованием?
Если в рабочих цилиндрах имеется чему гореть, значит нужно искать, что заставит смесь гореть
Это значит, что нужно обратить внимание на систему зажигания автомобиля. Это может быть распределитель зажигания, высоковольтная катушка и провода, свечи
Такого не бывает, чтобы одновременно все устройства вышли из строя, поэтому поговорить о них следует по отдельности.
Будем считать, что распределитель установлен правильно, в таком случае отказ может произойти через пробой крышки или бегунка, отказе датчика Холла. Однако чаще всего причина оказывается в плохом контакте в разъёме питания распределителя зажигания. Создать проблемы способны модуль или катушки зажигания, которые не вырабатывают высокое напряжение для образования искры на свечах.
Инжектора работают совместно с модулями зажигания, которых обычно два на двигатель. Один обеспечивает работу 1 и 4 цилиндров, а второй 2 и 3 цилиндрам. В этих системах проблемным может оказаться электронный блок управления, который формирует управляющие импульсы для всех систем, в том числе и зажигания. Проверить этот блок можно только его заменой. Тоже самое можно проделать и с модулями зажигания.
Иногда неисправность может исходить от высоковольтной катушки, она не вырабатывает напряжение, которое сможет образовать искру для воспламенения топливовоздушной смеси. Проверить её работу можно, если вывернуть свечу из цилиндра и вместе с высоковольтным проводом обеспечить её контакт с массой мотора. В это время нужно прокрутить стартер и понаблюдать за свечой. Отсутствие искры подтверждает неисправность катушки зажигания.
О зазоре свечей
Со временем зазор между электродами увеличивается. Нормальный параметр составляет от 0,7 мм до одного миллиметра. Проверить данный зазор можно при помощи специального щупа.
Такой же применяется и для выставления зазоров клапанов на карбюраторных моторах. Итак, если параметр не отвечает норме, его следует откорректировать. Для этого стоит воспользоваться минусовой отверткой. Чтобы уменьшить зазор, нажмите ее концом на верхний электрод свечи зажигания. Второй рукой держите саму деталь. Если «переборщили», не беда – все можно вернуть обратно. Для этого отгибаем краем отвертки электрод (гнется он довольно легко) и снова проверяем расстояние. Стоит отметить, что при правильно выставленном зазоре можно не только обеспечить беспроблемный запуск двигателя, но и снизить расход топлива на 5 процентов. Также автомобиль будет плавно работать. Ведь смесь поджигается именно в тот момент, когда это необходимо. Ну и последнее – это ресурс самих свечей. Если зазор будет выше или ниже нормы, риск пробить изолятор увеличивается в разы. Что касается регламента замены, он составляет порядка 40 тысяч километров. Вместе со свечами рекомендуется заменить и высоковольтные провода.
Нет искры на 1 и 4 цилиндре ВАЗ 2114: устраняем неисправность
Ситуация, когда нет искры на 1 и 4 цилиндре ваз 2114 — явление не такое уж и редкое для автомашин с инжектором. Причины этого явления могут быть самыми различными, и для их поиска следует изучить всю электрическую цепь зажигания.
Но для начала, как и вообще при проблемах с зажиганием, следует осмотреть свечи. Безусловно, ситуация, при которой сразу две свечи одновременно вышли из строя — довольно маловероятна, но проверить стоит.
Для того, чтобы осуществить проверку, следует воспользоваться специальным разрядником. Приобрести его можно в автомагазине (часто встречается под названием «тестер свечей зажигания») либо сделать самостоятельно. Схем этого устройства в интернете большое количество, а сам процесс изготовления займет совсем немного времени. Существуют разрядники даже для одновременного тестирования всех четырех свечей.
В случае, если свечи оказались исправными, следует переходить к дальнейшему поиску проблемы.
Топливная система, что с ней?
Принцип подачи топлива в карбюраторных и инжекторных моделях моторов отличаются, но периодически возникающие неисправности во многом схожи. Подача топлива в обеих системах осуществляется бензонасосом. В карбюраторной модели он имеет механический привод, в инжекторных моделях это электрический насос, создающий высокое давление в топливной рампе. Оба типа насосов имеют встроенные топливные фильтры, засорение которых приводит к отказам при попытках запуска двигателя.
Бензонасос с электрическим приводом может не работать из-за отсутствия на его клеммах напряжения питания. Виновником такой ситуации может стать перегоревший предохранитель или обрыв проводов. Проблемы могут возникнуть по вине карбюратора, засорившиеся жиклёры не позволят произвести пуск двигателя. Но больше всего неполадок в топливной системой присуще инжекторам.
В таких системах имеется несколько датчиков, которые контролируют и регулируют работу силового агрегата. Отказ ДПКВ сделает пуск мотора невозможным. Подобные неполадки могут возникнуть по вине регулятора давления в топливной системе. Нельзя исключить из организаторов плохого пуска форсунки двигателя.
Нет искры? Ищем причины!
На личной практике, у меня было несколько случаев, которые сопровождались пропаданием искры и ниже я приведу их и расскажу о каждом более подробно.
Опять же оговорюсь, что это не является полным списком всех проблем, которые могут стать причиной, но большинство из них я постараюсь привести. Для опытных владельцев можно дополнять свои мысли по
Неисправность одной из свечи зажигания
Если при проверке свечи, искра между электродами не появляется, то первое, что нужно сделать — это проверить саму свечу. Возможно, что именно она стала причиной данной проблемы.
Возьмите исправную свечу (лучше всегда с собой возить в запасе) и немного прокрутите стартером, посмотрев на работоспособность свечи. Если искра появилась — отлично, если нет, следует искать причину дальше.
Также, посмотреть проблемы, по которым пропадает искра, можно посмотреть здесь: https://atlib.ru/blog/164-net-iskry
Выход из строя высоковольтных свечных проводов или центрального провода катушки зажигания
Если искра отсутствует на каком-либо одном цилиндре, то попробуйте поменять местами высоковольтные провода. Если после этого работа предыдущего цилиндра восстановилась, а другой цилиндр наоборот перестал работать — это говорит о выходе из строя свечного провода.
Если искра не поступает ни к одной свече зажигания ВАЗ 2106, то следует проверить целостность и работоспособность центрального провода, можно аналогичным способом, как в прошлом абзаце. Также, стоит просто поробовать посильнее воткнуть провод в катушку и крышку трамблера, быть может просто в одном из этих мест провод немного выскочил и нет необходимого контакта.
Пригорели контакты в трамблере или совсем вышли из строя
Откройте крышку трамблера и внимательно осмотрите контакты. Они могли пригореть и из-за этого пропадет искра. Также, проверьте их на целостность.
И еще один немаловажный момент: при открытой крышке трамблера покрутите стартером и посмотрите, размыкаются ли контакты? Если нет, от необходимо отрегулировать зазор между контактами.
Если вы убедились, что на этом этапе все нормально, то следует обратить внимание на следующий элемент
Неисправность катушки зажигания ВАЗ 2106
Если искры нет даже на контактах, то велика вероятность того, что сгорела именно катушка зажигания. Проверить ее можно либо с помощью омметра, измерив сопротивление, либо же установив новую и посмотреть, исправит ли это проблему!
Выход из строя коммутатора или датчика холла
Этот пункт относится к владельцам ВАЗ 2106 с электронным зажиганием. Если нет искры, то именно эти два элемента могут стать причиной данной беды. Необходимо провести диагностику неисправности этих деталей и заменить в случае необходимости на новые.
Если у вас на ВАЗ 2106 установлено БСЦ, то с собой в запасе можно возить датчик холла, который является наиболее частой причиной неисправности. Или же на крайний случай сделайте как я, старый комплект контактного зажигания аккуратно сложите и пусть он лежит в багажнике. Места он много не занимает, но где-нибудь в дороге может вас сильно выручить, если один из элементов БСЗ сгорит!
