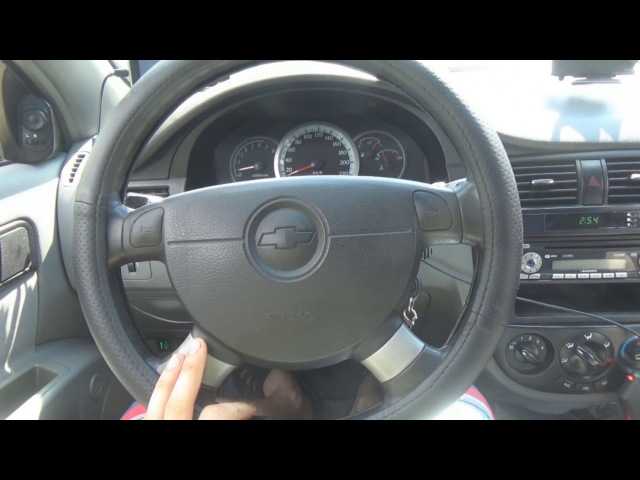

4. Регулировка рулевого колеса

Предупреждение

При движении автомобиля водитель должен сохранять полный контроль над рулевым колесом.

Запрещается регулировать положение рулевого колеса при движении автомобиля.

Регулирование положения рулевого колеса при движении автомобиля может привести к потере управления автомобилем.

Регулировку рулевого колеса выполняйте только на остановленном автомобиле и при отпущенном фиксаторе рулевого колеса.

Регулировка рулевого колеса производится с помощью рычага под рулевой колонкой.

Для регулировки положения рулевого колеса выполните следующее:

1. Отведите рычаг под рулевой колонкой в сторону приборной панели, отрегулируйте положение рулевой колонки.

2. Для фиксации рулевого колеса в требуемом положении потяните рычаг.

3. Убедитесь в надежной фиксации рулевого колеса.

Внимание

Запрещается эксплуатация автомобиля с рулевым колесом в крайнем верхнем положении.

Используйте данное положение исключительно для облегчения выхода и посадки в автомобиль.

Рис.3-10(1)

Рулевой усилитель с переменным реактивным действием (по скорости)

Рулевой усилитель с переменным реактивным действием по скорости (SSPS) изменяет усилие на рулевом колесе в зависимости от изменения скорости автомобиля.

На низких скоростях, для облегчения маневрирования при поворотах и парковке, данная система обеспечивает максимальное усиление. На высоких скоростях усиление рулевого управления снижается, предоставляя водителю возможность более жесткого управления и обеспечения курсовой устойчивости автомобиля.

Система SSPS осуществляет регулирование за счет снижения подачи рабочей жидкости в усилителе рулевого управления от насоса на механизм рулевого усилителя при увеличении скорости автомобиля. На неподвижном автомобиле система SSPS обеспечивает максимальную подачу рабочей жидкости на рулевой механизм. При увеличении скорости автомобиля подача рабочей жидкости на рулевой механизм снижается.

В случае неисправности системы увеличивается усилие на рулевом колесе при низких скоростях и горит сигнализатор неисправности SSPS. См. «СИГНАЛИЗАТОР НЕИСПРАВНОСТИ SSPS».

Регулировка рулевой рейки «Шевроле»

Проанализируем ситуации, когда рулевой рейке «шевроле» необходима регулировка. При увеличенном зазоре между рейкой и шестерней во время движения появятся отчетливые стуки, возрастет люфт, что существенно осложнит управление автомобилем.

Если зазора совсем нет, машину заводит в сторону, и водитель вынужден все время принимать меры по выравниванию хода.

При выявлении данных видов неполадок требуется корректировка, причем рулевые агрегаты, независимо от наличия гидроусилителя, регулируются аналогично.

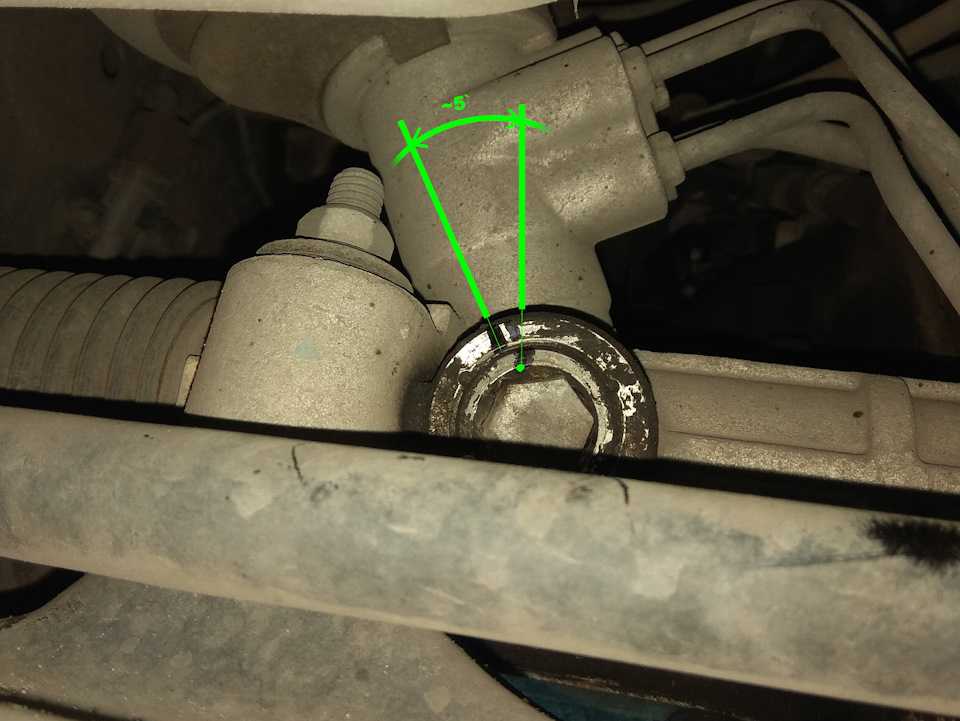

Для проведения работ по регулировке необходимы ключи на 26 и 50. Этапы процедуры:

1. Снять вакуумный усилитель для облегчения доступа к регулировочным механизмам.
2. Ослабить контргайку. Завернуть регулировочную пробку до предела, отвернуть на 30 градусов и проверить, легко ли двигается рулевая рейка. Руль в это время поворачивать до упора в разные стороны.
3. Взять динамометрический ключ на 50 и затянуть им контргайку до отметки «70 Нм».
4. Установить вакуумный усилитель и проверить выполненную работу по регулировке.

Интересно, что автомобили марки «Шевроле» в США, на их родине, называются по-простому «шеви» (англ. «chevy» — охота или погоня).

Диагностика причин неисправности рулевой рейки «Шевроле»

Есть несколько причин поломки, о которых необходимо знать владельцу «шевроле». Это нужно для того, чтобы вовремя провести техобслуживание и диагностику элемента в целях продления срока его службы и во избежание дорогостоящего ремонта.

Неисправность, требующая устранения, может возникнуть по следующим причинам:

• изношены элементы рейки «шевроле»;
• произошло ДТП, при котором был нанесен удар по колесу;
• имеет место подтекание рулевого механизма.

Рекомендуется выполнять диагностические мероприятия и ремонт в автосервисе. Если делать диагностику самостоятельно, нужно быть предельно аккуратным. Нередко неграмотные действия хозяина «шевроле» приводили к ремонту (например, резкий поворот колеса, расшатывание механизма, дерганье тяг). При возникновении непонятных стуков в рулевой рейке (в «Шевроле Лачетти»), нужно выполнить следующее:

• прекратить движение, так как это может быть опасно;
• не заводя двигатель, произвести проверку свободного хода руля – попробовать повертеть руль в разные стороны: если люфт увеличен, значит, изношена внутренняя часть механизма, если есть щелчки на крайних положениях руля, вероятнее всего, неисправны рулевые наконечники;
• если появилась течь в салоне, это говорит о протечке верхнего сальника рулевой рейки «шевроле».

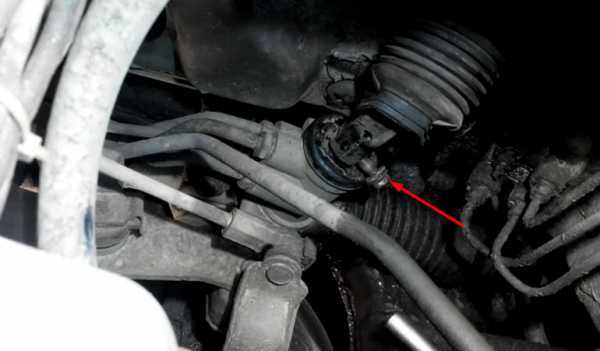

• откройте капот и визуально осмотрите механизм, а также пыльники, оцените их степень изношенности.

Важно: если у вас нет опыта и навыков автомеханика, выполнять диагностику, а тем более ремонт лучше на специальной станции техобслуживания.

Особенности ремонта рулевой рейки «Шевроле»

Чтобы выполнить реставрационные работы рулевой рейки «шевроле», нужен комплект для ремонта. Его стоимость будет гораздо ниже, чем цена новой детали.

Ремонтный комплект продается по отдельности или в сборе. Номер полного комплекта для приведения в порядок рулевой рейки «Шевроле Лачетти» 96407341. Не советуем покупать по отдельности втулки и вставки из пластмассы, так как по качеству они могут быть совершенно разными, как следствие, степень износа левой и правой частей будет отличаться.

После покупки всех материалов для ремонта рулевой рейки «шевроле» можно начинать работы.

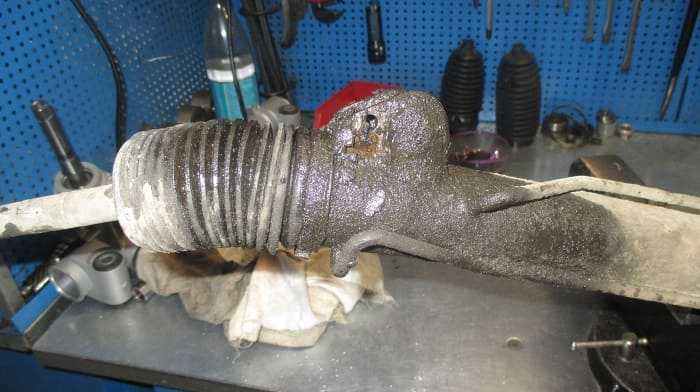

Предварительно полностью очистите рулевую рейку. Для этого обычно применяется паровой агрегат, который под давлением хорошо удалит загрязнения, не повредив детали.

Далее приступайте непосредственно к ремонту рулевой рейки «шевроле»:

1. Зафиксируйте задние колеса, подставив под них тормозные башмаки, и опустите ручник. Лучше, если в автосервисе есть подъемная площадка. При отсутствии таковой нужно заехать на смотровую яму и заглушить мотор.
2. Поставьте машину на стойки-опоры и произведите демонтаж колес.
3. При помощи домкрата поднимите переднюю часть машины и подложите под нее страхующие упоры.
4. Снимите колесо.
5. Слейте все содержимое бачка.
6. Откройте капот, выкрутите пробку, находящуюся на расширительном бачке ГУР.
7. Снимите бачок ГУР.
8. Возьмите большой шприц или другое подходящее приспособление и сделайте отбор жидкости из бачка ГУР.
9. Выкрутите болт, фиксирующий рулевой вал.
10. Отключите обратный шланг, идущий от бачка, и вставьте в емкость объемом не менее 2 литров.
11. Удалить шплинты, которые находятся на гайках крепления рулевых тяг к поворотному кулаку.
12. Выкрутите крепление (2 болта) на расширительном бачке ГУР.
13. Наклоните подготовленную емкость к шлангу для перемещения оставшейся жидкости в систему.
14. Отвинтите гайки пальцев и выпрессуйте их. Бывает, что руками гайки не вынимаются. В этом случае поможет монтировка или молоток.
15. Сядьте за руль, повращайте рулевое колесо в обе стороны, чтобы вся жидкость ГУР вытекла из системы (приблизительно 0,7–1 л).

Важно: не заводите двигатель, так как насос ГУР будет работать в сухом режиме, что может привести к выходу его из строя и дорогостоящему ремонту. Надо сказать, что бачок ГУР на «Шевроле Лачетти» полностью снимается

Поэтому при желании и наличии времени его можно очистить от отработки.

1. Открутите крепежную систему картера рулевой рейки к кузову автомобиля.
2. Выкрутите крепления, состоящие из 2 болтов, на нижней опоре. Снимите опору.
3. Вытащите рейку сквозь арку, при этом тяги демонтировать не нужно.
4. Выкрутите болт (головка на 10), соединяющий рулевую колонку и рейку.
5. Открутите болты крепления тяг к рейке и произведите их демонтаж.
6. Открутите крепеж скобы, фиксирующей трубку подачи жидкости в ГУР. Скоба находится на подрамнике со стороны правого лонжерона.
7. Срежьте хомуты крепежа пыльника.
8. Слейте оставшуюся сервисную жидкость в емкость. Для этого нужно открутить 2 штуцера на ГУР (на подачу жидкости и обратку).
9. Снимите подрамник и поперечную рейку, которая держится на 4 болтах.
10. Раскрутите механизм и снимите крышку. Вероятно, что там будет грязь, которая попадала через пыльник.
11. Освободите резиновые подушки от шпилек, фиксирующих глушитель, чтобы опустить затем беспрепятственно подрамник.
12. Выкрутите крышку подшипника, чтобы вытянуть пружину.
13. Подстрахуйте подрамник, подставив упор.
14. Проведите заключительную диагностику всех частей. Замене подлежат детали из резины и пластика, а также пыльник и подшипники.

После ремонта рулевая рейка «шевроле» собирается в обратной последовательности

Во избежание ошибок необходимо обратить внимание на некоторые нюансы.

Перед тем как начать сборку, нужно провести чистку всех деталей, смазать реечный вал (для этого подойдет литол или другая смазочная жидкость).

Рулевое колесо должно стоять ровно, поэтому нужно совмещать метки на картере с метками на рейке. Этапы сборки после ремонта:

• заменить подшипники;
• ослабить крепеж, удерживающий подрамник, не до конца выкрутив 2 болта и 2 гайки;
• залить в картер жидкость для ГУР и установить рейку;
• свести все метки;
• разомкнуть рулевую рейку и колонку при помощи трубки, ударной отвертки или большого рожкового ключа;
• поставить новые детали: пружину, пластиковое кольцо, упор;
• открутить крепеж, соединяющий рулевую рейку и подрамник, состоящий из 2 болтов и 2 гаек;
• прикрутить тяги;
• до конца выкрутить крепеж подрамника;
• установить рейку и соединить шлицы;
• подключить к системе;
• опустить подрамник вплоть до выхода его из шпилек;
• соединить рулевые наконечники и поворотный кулак.

После завершения работ по ремонту и сборке рекомендуется провести тестовый заезд.

Общие причины

Существуют причины, которые не зависят от типа и состояния элементов рулевого управления, к ним относятся низкое давление в шинах и неправильный развал-схождение колес, нарушение геометрии кузова и т.д.

В первом случае из-за большого пятна контакта шины с дорогой не только увеличивается износ резины, но и усиливается нагрузка на руль, который начинает туго крутиться. Во втором случае неправильные углы расположения колес тоже приводят к данной неисправности. Про влияние геометрии кузова мы поговорим позже.

Также следует обратить внимание на подшипник поворотного кулака, на примере Nissan Primera показано ниже. Из-за износа пыльника он ржавеет, в результате приходится больше прилагать усилия при повороте

И еще, важно понимать, что, если на авто были установлены другие шины и они больше и шире, чем предыдущие, то крутится руль будет туго и это естественно, тут паниковать не стоит

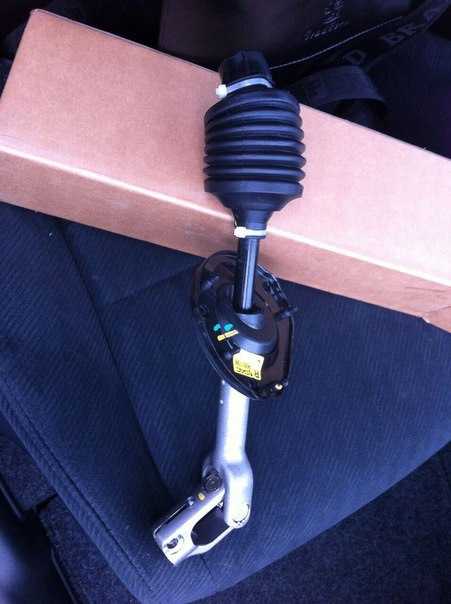

Также стоит обратить внимание на крестовины (карданчики) рулевой колонки. Их может быть одна или две (нижняя и верхняя), все зависит от конструкции

Крестовины могут закусывать или после установки новых, руль некоторое время будет тяжело вращаться.

Обязательно обратите внимание на пыльник кардана, к примеру, на Toyota Caldina 2.0 MT 4WD FULL он выглядит так. Если он порван, то замените его, так как через время попавшие туда вода и грязь приведут к нехорошим последствиям

Первый признак, что проблема именно в крестовинах, это тугое вращение руля с циклическими рывками

Если он порван, то замените его, так как через время попавшие туда вода и грязь приведут к нехорошим последствиям. Первый признак, что проблема именно в крестовинах, это тугое вращение руля с циклическими рывками.

Также разное поведение руля возможно в результате линейного расширения деталей. Как правило, если допуски и посадки в деталях подобраны правильно, а это касается и крестовин, то после их нагрева или охлаждения не возникает заеданий, руль крутится легко и плавно.

Если же данные параметры выдержаны неправильно, а это больше касается не оригинальных запасных частей, тогда руль будет туго крутиться, с заеданиями как при холодном двигателе, так и на прогретом.

Признаки неисправности рулевой рейки «Шевроле»

Перед тем как производить ремонт рулевой рейки «шевроле», нужно убедиться, точно ли сломался именно этот механизм. На данную неисправность могут указывать несколько прямых и косвенных признаков.

Правильнее будет выполнить диагностику и ремонт в автосервисе, однако можно попробовать выяснить причину неполадки самостоятельно. Ниже описаны наиболее распространенные признаки неисправности рулевого механизма:

• стук под капотом во время поворота руля;
• появление продольного рулевого люфта;
• руль тяжело вращается;
• под автомобилем образуются маслянистые пятна;
• руль на повороте заедает.

Все вышеперечисленные признаки прямо указывают на поломку, поэтому при их появлении нужно выполнить диагностику и ремонт агрегата.

Поиск и устранение неисправностей ГУР

Возможные причины, по которым не работает гидроусилителя руля, и как их устранить, рассмотрим ниже.

Обратные толчки на рулевом колесе (отдача)

Возможная причина — слабое натяжение приводного ремня насоса, либо этот ремень изношен. Устранение такой неисправности не займет значительного количества времени и средств, потому как необходимо заменить ремень, либо отрегулировать его натяжение.

Рулевое колесо прокручивается с усилием

Если туго крутится руль с гидроусилителем, то причин такой неисправности может быть несколько:

• слабое натяжение приводного ремня насоса (отрегулировать натяжение),
• низкий (критический) уровень жидкости в бачке ГУР (долить жидкость),
• засоренность фильтра бачка ГУР (заменить фильтр),
• низкое рабочее давление насоса на гидроусилителе (заменить или отремонтировать насос),
• воздух в ГУР (удалить скопившийся воздух и проверить герметичность).

Жидкость в ГУР необходимо доливать ту, которая была залита изначально. Для этого лучше хранить тару, в которой жидкость продавалась.

Вращение колеса требует усилия

Причина такой неисправности гидроусилителя руля одна — неисправность насоса. Устранение — проверить и произвести ремонт насоса, заменить его сальники.

Рулевое колесо в среднем положении крутится с большим усилием

• неисправность насоса, устранить которую можно заменой детали, либо ее ремонтом,
• механическая неисправность — рекомендуется провести диагностику системы рулевого управления.

Вибрация

Возможные причины неисправности:

• механическое повреждение, опасное состояние шин (выявить дефектные шины, отремонтировать их или заменить на новые),
• попадание воздуха в гидравлическую систему (удалить воздух, предварительно установив причину его попадания).

Шум при работе

• низкий уровень жидкости ГУР в бачке (устранить течь, проверить герметичность и долить жидкость),
• повреждение (износ) шлангов высокого и низкого давления (в таком случае проверяют шланги и заменяют вышедшие из строя),
• скопление жидкости через предохранительный клапан, сопровождается свистящим звуком при крайнем положении рулевого колеса (проверить работу насоса, в случае его отказа заменить).

Нечеткая работа рулевого управления

• нарушение геометрии рулевого привода (необходимо проверить состояние шин),
• износ деталей рулевого управления (проверить визуально состояние деталей и узлов, устранить их неисправности),
• течь жидкости (проверить герметичность).

Гидроусилитель руля, как говорилось выше, влияет на ходовую часть автомобиля, поэтому его исправная работа — залог удачной поездки. В случае подозрения на неправильную работу ГУР рекомендуется остановить движение и продолжить его после ремонта гидроусилителя.

Чтобы понять почему туго крутится руль, нужно выяснить какой тип рулевого управления установлен на вашем автомобиле – обычный с рулевой рейкой, в дополнении с гидроусилителем (ГУР) и электроусилителем (ЭУР), комбинированный (ЭГУР), с превмоусилителем. Рассмотрим первые четыре случая, которые являются наиболее распространенными.

Сначала остановимся на общих причинах тугого руля, затем распределим их по типах рулевого управления, подробнее акцентируем внимание на ВАЗ 2105, 2106 (и других моделей из этой линейки), 2109, Шевроле Лачетти, BMW e39, Mazda 3, Volvo xc90, Рено Симбол и Газель

Но важно понимать, что усилие на рулевом колесе проверяется только в движении или на вывешенных передних колесах. Если машина стоит на месте возникают большие нагрузки на элементы рулевого управления

Особенно это опасно для заднеприводных авто, к примеру, ВАЗ классика, где рулевая колонка крепится к лонжерону, который от больших нагрузок мажет треснуть

Если машина стоит на месте возникают большие нагрузки на элементы рулевого управления. Особенно это опасно для заднеприводных авто, к примеру, ВАЗ классика, где рулевая колонка крепится к лонжерону, который от больших нагрузок мажет треснуть

Но важно понимать, что усилие на рулевом колесе проверяется только в движении или на вывешенных передних колесах. Если машина стоит на месте возникают большие нагрузки на элементы рулевого управления

Особенно это опасно для заднеприводных авто, к примеру, ВАЗ классика, где рулевая колонка крепится к лонжерону, который от больших нагрузок мажет треснуть.

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

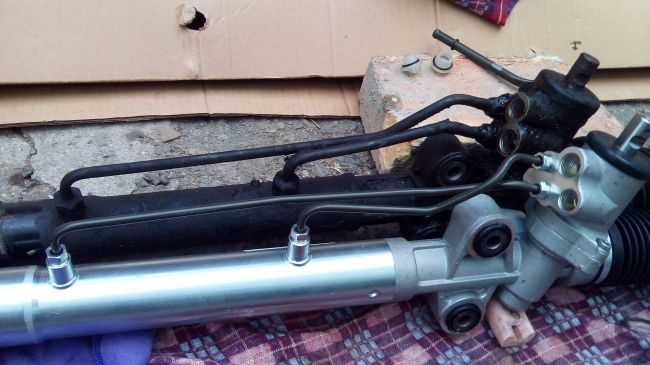

Конструкция рулевой рейки «Шевроле»

Для того чтобы своевременно произвести ремонт рулевой рейки, необходимо знать, как она устроена. В качестве примера можно привести конструкцию этого механизма в автомобилях марки «Шевроле».

• Данные модели оснащены рулевым механизмом в виде шестерни и тяг.
• Алюминиевый литой картер закреплен на подрамнике.
• Действие приводной шестерни картера, оснащенной косыми зубцами, заключается в непрерывном зацеплении за зубчатую рейку.
• Шестерня оснащена двумя подшипниками – передним игольчатым и задним шариковым.
• На шариковом подшипнике расположено стопорное кольцо и крепежная гайка, благодаря которым шестерня остается неподвижной, во избежание случайных повреждений гайку укрывает чехол-пыльник.
• Правая часть имеет цилиндрическую форму, ее опора – втулка, помещенная в корпус механизма. Левую часть прижимает к шестерне упор с пружиной, прочно зафиксированной при помощи контргаек (регулировочной и добавочной).
• С торца деталь оборудована шаровыми шарнирами тяг, необходимыми для ограничения движения элемента. Они во время самой высокой амплитуды хода упираются в картер. Назначение резиновых гофрированных чехлов состоит в защите выходов рейки из картера. При возникновении люфта в шаровых рулевые тяги следует заменить.
• Торцы тяг снаружи имеют навинченные наконечники, оснащенные шаровыми пальцами, которые закреплены в рычаги поворотных кулаков. Места, где соединяются наконечники, фиксируются контргайками.
• Управляющий вал оснащен карданными шарнирами и эластичной муфтой.

Статьи по теме

Какую жидкость нужно заливать в ГУР

Какие бескаркасные дворники лучше: топ-10 моделей

Уходит антифриз, а подтеков нет: причины и устранение проблемы

Почему не работает омыватель лобового стекла и как устранить неполадку

Датчик уровня антифриза: ремонт или только замена

Ремонт рулевой рейки: этапы и особенности

Можно ли мешать тосол с антифризом: мнение экспертов и автолюбителей

Диагностика рулевого управления автомобиля: почему без нее никак

Не работают дворники: причины неисправности и метода решения проблем

Течет бачок антифриза: поиск неисправности и пути устранения

Стук при повороте руля: основные причины неисправности

Сломалась рулевая рейка: причины и дальнейшие действия

Жидкая резина для автомобиля: преимущества и особенности использования

Стук в рулевой рейке: ищем причину, разбираемся с последствиями

Как поменять моторчик дворников: простые советы опытных автовладельцев

Полезные советы от автолюбителей по поводу ремонта рулевой рейки «Шевроле»

1. Качественная диагностика рулевой рейки «Шевроле» – только у профи

«Стоит задуматься о ремонте рейки у «Шевроле Каптива», если заметили следующие признаки:

• гудит на повороте, значит, клапана забились;
• увеличен люфт хода руля, что может говорить об износе внутренних деталей.

Если стучит и гудит во время езды, проверьте, на каком уровне жидкость ГУР и натяжение приводного ремня. При появлении шума и вибрации на неровностях, нужно отрегулировать или полностью заменить (обратитесь к специалистам на СТО). Удары на ровной дороге при движении прямо могут говорить о проблемах со стабилизаторами, амортизаторами, втулками.

Если вы владелец «шевроле», лучше не пытаться определить поломку по звуку, так как это невозможно. Лучше сразу ехать на СТО и провести полную диагностику, а при необходимости – ремонт. При износе или ослаблении наконечников рулевых тяг есть риск отсоединения самих тяг от системы поворотов. Это может привести к потере управления на поворотах, что очень опасно».

2. Ремонт рулевой рейки «Шевроле» только при помощи ключа для регулировочной гайки

«Когда причина в люфте рейки, исправить проблему можно, подтянув регулировочную гайку обычным ключом на 20–25 % от ее полного оборота. Лучше пользоваться люфтомером».

3. Стук рулевой рейки – не приговор детали

Стучит рулевая рейка справа – износ концевой втулки».

4. Грамотная диагностика авто сбережет ваш кошелек

 «Для экономии 8 тысяч (на ремонте рулевой рейки) на днях сделал диагностику. Для этого рукой зажал шарнир наконечника к сошке. Потом подергал тягу, идущую к рейке – тихо, держится все намертво. Значит, проблема не во втулках? Отпустив наконечник, подергал у шарнира, одновременно придерживая тягу перед пыльником. Вот здесь стук и на 2–3 мм ходит в разные стороны!

Сегодня поменял наконечники на СТR, перестало стучать. Совет: не лезьте сразу к рейке, а сначала проверьте, как я описал. Мне три специалиста говорили, что проблема в рейке и нужен ремонт, а на самом деле, все гораздо проще».

5. Течет рулевая рейка? А вот и нет!

Примерно месяц назад из-за течи перебрали и выполнили ремонт рулевой рейки. Но мне кажется, что зря, так как течь продолжилась. Три раза потом ездил, чтобы устранили неисправность. В результате поехал в другой автосервис, там сказали, что проблема в отсутствии уплотнительных колец, которые должны быть на низкой и высокой трубке на рейке, вот и все!».

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на [email protected].
