Пошаговый процесс

Любой райдер справится с процессом настройки клапанов. На это потребуется время, терпение и желание. Сейчас предлагается такое разнообразие мототехники, что сложно описать процедуру для каждого вида. Однако есть два основных подхода – с помощью регулировочных шайб или болтов (смотря что использовано производителем).

В обоих случаях понадобятся такие инструменты:

• ключи (разные, очень удобен шестигранник);
• щупы (измерять зазор);
• микрометр (измерительный прибор);
• магнит.

Можно взять фотоаппарат или смартфон, чтобы фиксировать разборку. Благодаря этому потом проще будет правильно ставить снятые элементы на свои места. Регулировка осуществляется при остывшем двигателе и состоит из нескольких главных этапов:

1. Знакомство с инструкцией, выяснение требуемой цифры зазора.
2. Демонтаж частей, мешающих подобраться к мотору. Обычно снимаются бензобак, седло, отсоединяются различные шланги, провода. Делается всё аккуратно, запоминая, как установить назад. Можно делать пометки маркером или фотографировать.
3. Удаление заглушки, находящейся напротив коленчатого вала. Благодаря образовавшемуся отверстию можно будет работать с коленвалом, чтобы находить вверху мертвые точки.
4. Снятие свечей, клапанной крышки.
5. Прокрутка коленвала. Установка поршня в верхних мертвых точках. Производится поочередно для всех цилиндров.

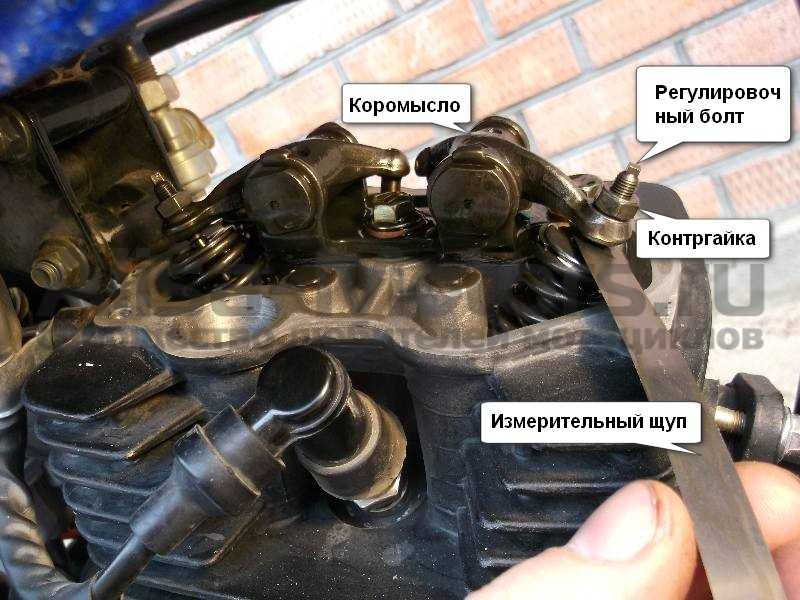

6. Определение величины зазоров с помощью щупа. Он помещается между коромыслом и штоком. Чаще всего расстояние должно быть в размере 0,1 мм. Следует взять щуп именно такой толщины и проверить, соблюдается ли она. Если он продвигается, но требуется небольшое усилие, — это нормально. Если не вставляется, значит, зазор маленький. Если проходит свободно – большой.
7. Корректировка просветов в клапанах, где они не соответствует нормативу.
8. Возвращение деталей на изначальное место.

Сообщений 1 страница 7 из 7

Поделиться12008-12-19 18:40:57

Двигатель 412/331.Регулировка и замена редукционного клапана масляного насоса в картинках.

Работу выполняем на смотровой канаве или подъемнике.

Регулировку редукционного клапана проводим при необходимости изменения величины давления масла в системе смазки двигателя.

Ключом «на 19» отворачиваем колпачковую гайку редукционного клапана, удерживая таким же ключом контргайку.

Снимаем колпачковую гайку и ее медное уплотнительное кольцо.

Для регулировки ключом «на 19» ослабляем контргайку и вращаем отверткой винт, изменяя давление открытия клапана (при заворачивании давление растет).

Контролировать давление в системе смазки двигателя (работающего на холостом ходу) в процессе регулировки можно по манометру, ввернутому в резьбовое отверстие проставки масляного фильтра вместо датчика давления масла. По окончании регулировки затягиваем контргайку и колпачковую гайку.

Для снятия редукционного клапана.

. ключом «на 27» отворачиваем клапан за шестигранник корпуса.

Снимаем клапан и его медное уплотнительное кольцо.

Расконтриваем регулировочный винт.

. и выворачиваем его из корпуса клапана вместе с контргайкой.

Снимаем с винта медное уплотнительное кольцо.

Вынимаем из корпуса клапана пружину и поршень.

Тщательно промываем детали в керосине и осматриваем. На поверхности поршня и внутренней поверхности корпуса клапана не должно быть задиров, царапин и смолистых отложений (нагара), которые могут привести к заеданию или заклиниванию поршня и, как следствие, к снижению давления в системе смазки двигателя. Собираем и устанавливаем клапан в обратной последовательности.

Поделиться22009-07-29 17:31:22

После ремонта двигателя (замена вкладышей и колец) (двигатель переворачивали вверьх картером) при запуске нет давления масла. В масляную систему не поступает масло (маслозаборник в порядке, масло залито по метку “MAX”) Был снят масляный фильтр вместе с основанием на трёх шпильках и маслянным датчиком, оголились два масляных канала, один из маслянного насоса в фильтр а второй из фильтра в маслянную систему. При подаче воздуха со шланга от ручного насоса в отверстие канала маслянного насоса слышно булькотение масла, то есть получается что открыт редукционный клапан и масло при работе двигателя не идёт под давлением в систему а возвращается в картер. Но был выкручен ключем на 27 редукционный клапан и при проверке обнаружено что клапан в полном порядке, а воздух и масло идёт мимо клапана в картер. КТО МОЖЕТ СКАЗАТЬ В ЧЁМ ПРИЧИНА, ПОЧЕМУ ВОДУХ И МАСЛО ИДЁТ МИМО КЛАПАНА? Может какой-то детали нет, резиновый манжет и т.д.

подскажите, у меня Москвич 2140, из – за чего может расти давление масла. Я не ошибся, давление растет

Поделиться42009-09-03 10:33:27

1.Врет датчик давления масла.

2.Редукционный клапан, клинит (или уже заклинил) – скорее всего соринка попала под шарик.Особенно, если использовать всякие химические промывки, которые грязь растворяют.А потом эта грязь оказывается в самых не нужных местах.

Поделиться52011-11-04 03:28:55

Здравствуйте!Извените может быть я повторяюсь, но может кто сталкивался.После смены масла,при этом снимал крышку маслянного насоса и редукционный клапан на азлк 21412 нет давления ни накаких оборотах, откручивал маслянный фильтр икрутил стартером не показалось ни капли масла.Может ли дело быть в редукционном клапане?И ещё вопрос не стоит ли на поршеньке рис.8 в прорези резинка.

Поделиться62011-11-04 13:39:00

Скорее всего ред.клапан подклинивает.Особенно если там фильтр москвический типа 412.

Если у Вас фильтр типа Жигулевского, что у меня 2 раза клинил клапан в 2х фильтрах Чемпион.Лечил заменой фильтров.

Бывает и у других, тогда помогает легкое отворачивание фильтра назад (если сильно его закрутили.)

Когда нужна регулировка клапанов

Детали механизма газораспределения открываются поочерёдно и в нужный момент. Контролирует их распредвал, надавливая своими кулачками на коромысла при вращении. Между выступами вала и элементами предусмотрены тепловые зазоры клапанов. Они призваны компенсировать физическое расширение металлических компонентов от нагревания — во время работы двигатель сильно греется. По сути, отрегулировать клапана на 402 двигателе, значит, изменить этот самый тепловой промежуток в большую или меньшую сторону.

Периодичность регулировки прописана в руководстве к движку: делать это нужно каждые 10-15 тыс. км пробега. Такая короткая фаза между настройками объясняется конструктивной неудачностью мотора ЗМЗ-402. Распределительный вал здесь находится чересчур низко и периодически бряцает, а тяги толкателей слишком длинные. Кроме того, качество используемых деталей невысокое, что лишний раз увеличивает вибрационную нагрузку на ГРМ. Например, шестерня распредвала быстро отваливается, так как сделана из капрона. Правда, она защищена металлической втулкой, но эбонитовая шестерня, как на других моторах, смотрится куда надёжнее.

2.1.5 Регулировка тепловых зазоров в приводе клапанов / АЗЛК 2141

Осуществляется при пробеге нового автомобиля 1,5 тыс. км (после подтяжки крепления головки цилиндров) и в дальнейшем через каждые 15 тыс. км., а также в том случае, если появляется постоянный стук в клапанном механизме.ДВИГАТЕЛЬ МОД. 2106
Тепловые зазоры между кулачками и рычагами впускных и выпускных клапанов должны быть равны:
– 0,15 мм – на холодном двигателе;
– 0,20 мм – на прогретом двигателе.

1. Снять крышку головки блока цилиндров с прокладкой. 2. Вращая коленчатый вал (специальным ключом) по часовой стрелке, совместить установочную метку (1) на звездочке распределительного вала с установочным приливом (2) на корпусе подшипников распределительного вала. При этом поршень четвертого цилиндра находится в ВМТ в конце такта сжатия и оба клапана закрыты. 3. Отрегулировать зазоры между рычагами и кулачками распределительного вала у выпускного клапана четвертого цилиндра (восьмой кулачок) и впускного клапана третьего цилиндра (шестой кулачок). 4. Для этого необходимо ослабить контргайку (3) регулировочного болта и, вращая регулировочный болт (2), проверить требуемый зазор плоским щупом (1), вставленным между кулачком и рычагом. 5. Удерживая в этом положении ключом регулировочный болт, затянуть контргайку и вновь проверить зазор. Щуп должен перемещаться в зазоре с легким защемлением. 6. Проворачивая коленчатый вал на 1/2 оборота, отрегулировать зазоры в определенной последовательности. 7. Установить крышку на место.

Последовательность регулировки зазоров

Угол поворота коленчатого вала,°	180	360	540
Номер кулачка клапана*, в котором проверяется зазор:
– выпускного	8	4	1	5
– впускного	6	7	3	2

*Счет цилиндров ведется от радиатора системы охлаждения

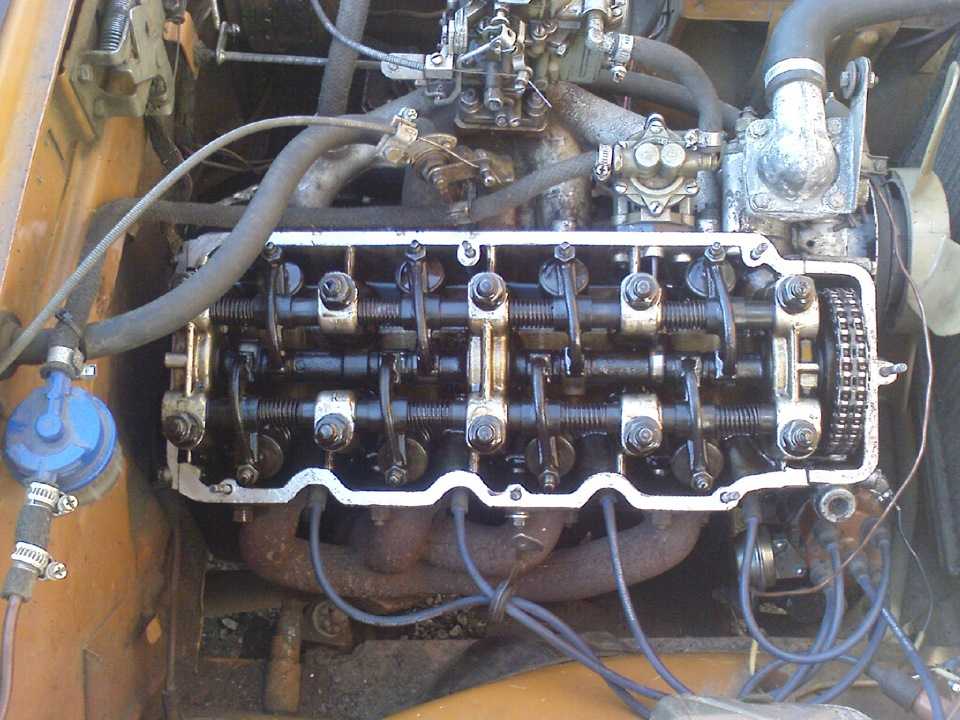

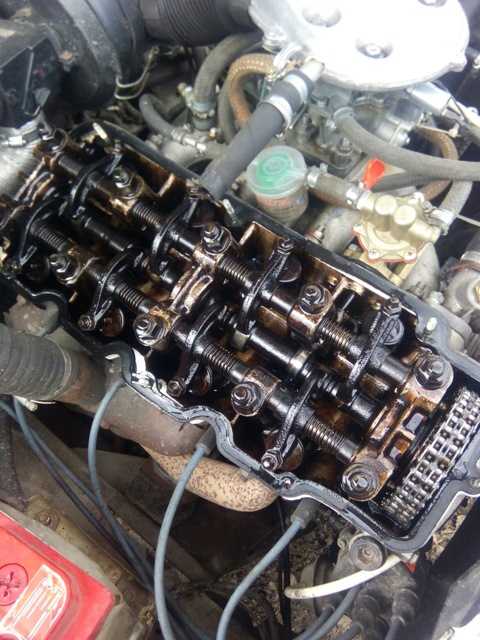

ДВИГАТЕЛИ МОД. 331, 3317 И 3313Проверка и регулировка зазоров в механизме привода клапанов

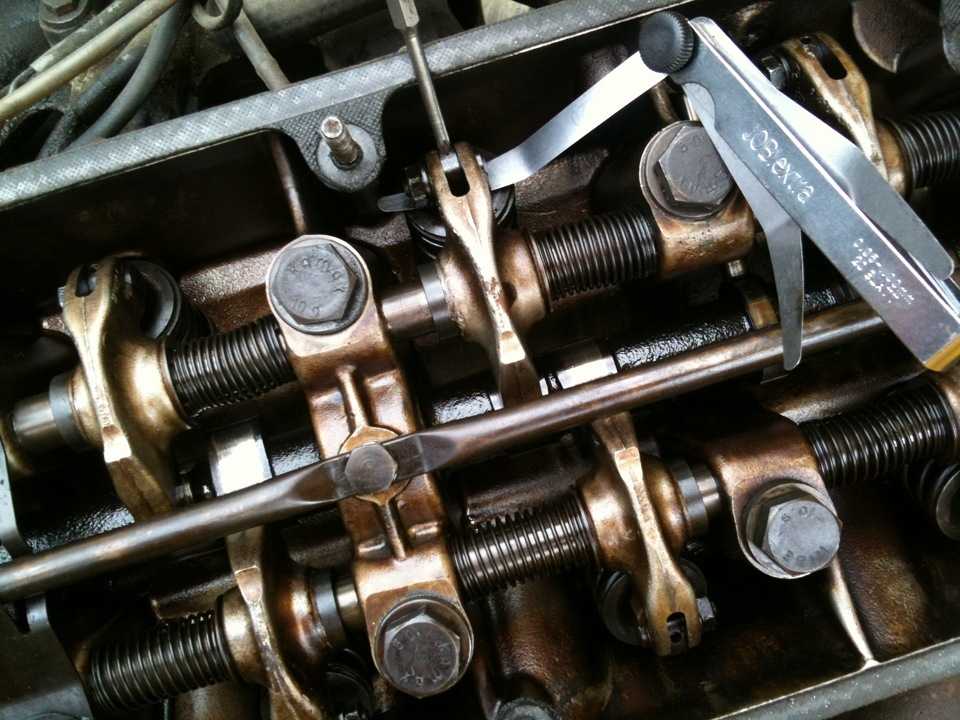

1 – плоский щуп; 2 – нажимной винт коромысла; 3 – контргайка; 4 – коромысло; 5 – наконечник нажимного винта

Тепловые зазоры между торцами наконечников коромысел и стержнями впускных и выпускных клапанов должны быть равны 0,15 мм на холодном двигателе и 0,20 мм на прогретом.

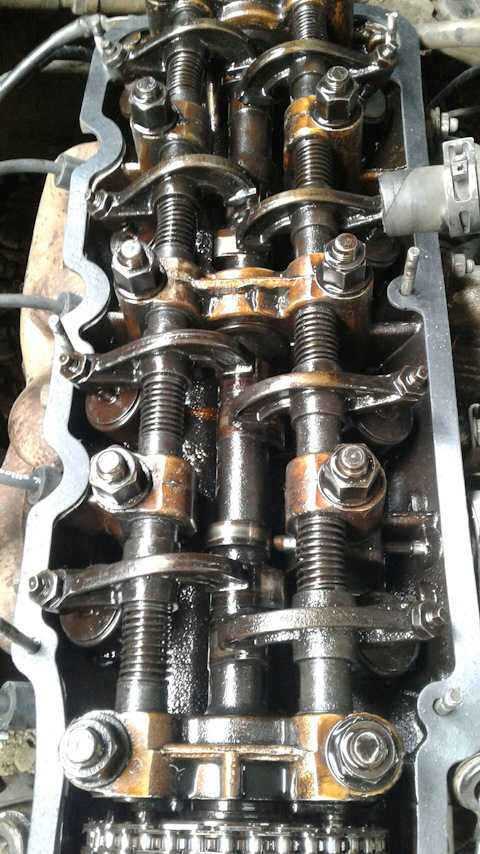

В головке блока цилиндров впускные клапаны расположены слева от распределительного вала (по ходу автомобиля), а выпускные – справа.

1. Отсоединить трубку вентиляции картера двигателя от патрубка на крышке головки блока цилиндров и снять крышку с прокладкой с головки. 2. Вращая коленчатый вал (специальным ключом) по часовой стрелке, совместить установочную метку (2) опережения зажигания на 0° (В.М.Т.) на шкиве коленчатого вала (вторую при отсчете по направлению вращения коленчатого вала) с установочным штифтом (1) на нижней крышке распределительных звездочек. При этом поршень первого цилиндра (считая от радиатора системы охлаждения двигателя) находится в ВМТ в конце такта сжатия и оба клапана закрыты. (3 – метка опережения зажигания на 10°). 3. Проверить плоским щупом 1 (см. рис. Проверка и регулировка зазоров в механизме привода клапанов) зазоры между торцами наконечников 5 нажимного винта и стержнями клапанов первого цилиндра. 4. Отрегулировать зазоры между торцами наконечников и стержнями клапанов. 5. Для этого немного отвернуть контргайку 3 нажимного винта 2 коромысла и вращать головку этого винта до получения требуемого зазора. 6. Затянуть контргайку нажимного винта коромысла и вновь проверить зазор. Щуп должен перемещаться в зазоре с легким защемлением. 7. Проворачивая коленчатый вал на 1/2 оборота, проверить и, в случае необходимости, отрегулировать зазоры в определенной последовательности. 8. Установить на место крышку головки блока и присоединить к ее патрубку трубку вентиляции картера.

Последовательность регулировки зазоров

Угол поворота коленчатого вала,°	180	360	540
Номер цилиндра*, в котором проверяется зазор для впускного и выпускного клапанов	1	3	4	2

*Счет кулачков ведется от радиатора системы охлаждения

при регулировке клапанов Москвича помните об этом

Москвич 2141, бампера, настройка клапанов

\

один нюанс при регулировке клапанов Москвича

Москвич ИЖ-412: регулировка тепловых зазоров клапанов и всё такое

Комментарии • 35

Добрый вечер! Сильно извиняюсь, хочу спросить в каком городе проживаете? Спасибо!

Александр я тоже живу в мариуполе. как с вами связаться.

а почему цепь не подтянул сначала?

Распредвалу, по большому счету, всё равно при регулировке на натяжку. Главное в общем не забыть её подтянуть!!)

Значит трамблер нужно крутить против часовой, чтоб сделать более ранним зажигание?

То есть пол-оборота коленвала – это четверть оборота распредвала, да?

Нах₽уя простите столько воды. Размусолил на целых 12 мин . Разобрать надо было перед съемкой и показать сам процесс нам вот нахера эта разборка нужна . Вообщем научись снимать как положено.

ты бы хоть запустил мотор ,ради приличия или клапана цокотят?

сколько миллиметров это лист?

ГАРАЖНЫЕ ТЕМЫ ! Пластинка та что вы ставили между клапаном и коромыслом

Не совсем понял вопрос.

Ты ебанутый нет?

зазор лучше 0,2 ставить везде

2 конденсатора у тебя подключено на трамблёре, шобы контакты не горели?

Хорошее видео, но немного пишерное , не надо выставлять рычаг по часам, на шкиву ( это делают на заводе) есть ещё одна метка, две в верху МЗ и ВМТ по часовой и одна в низу, это и есть 180%. И ещё, если ты собрался выставлять это видео, то отбрось всё лишнее и покажи только то что ты назвал “ГТ” Регулировка клапанов на Москвиче! Двигатель М-412 . А как снять клапанную крышку и дурак знает. За рулём 41год, 27лет на дальнобое, возраст 64года.Удачи Санек.

Спасибо! И Вам удачи!

Добрый день не могли бы вы дать свой номер для консультации он лайн! Живу далеко! А специалистов рядом толковых с хорошими руками не хватает!

Игорь В.Найди меня в ВК, город Оренбург. Я как раз оживляю 2140SL.

@ГАРАЖНЫЕ ТЕМЫ ! 89600937339 у меня только ватсап

Напишите свой номер телефона, созвонимся. У меня Вайбер.

а непроще гаечным ключем храповик крутить как ты через капот видиш метки

Мне нет, так норм.

сашко покажи як пробку масляую починить

заливную от масляной крышки гбц

Честно? Не пробовал под квадрат, если Вы об этом..

Это не 412 а 2140

Сколько я на своём Москвиче регулировал клапана. Наездил 245 тыс. км, регулировка каждые 10 тыс., посчитайте. Как будто побывал в прежней жизни, как-же изменилась она за последние 20-25 лет.

Дааа, Москвич выносливый при должном уходе..))

Скажите пожалуйста вы не из Киева часом? Нужна помощь с моим москвичем.

Нет, я из морского города Мариуполь!))

clip-share.net/video/VMHsaHqtyr4/видео.html Скажите пожалуйста как правильно поставить метки москвич 2140

+alex cekirlan Ну как всегда по второй метке на шкиву коленвала и метка звезды распредвала с нееебольшим недоходом. И то за счёт растянутой цепи..

МОМЕНТ З0АТЯЖКИ 9 10 КГ

у меня точно такой-же домкрат

+Евгений Голенко Да, хороший домкрат, ничего не скажу!!

Спасибо за видео. Вспомнил как батя регулировал на своем москвиче в 90-х. Дефицит .. всего и вся в то время вынуждал заливать.. в двигатель, например, дизельное масло для с/х техники. Батя заведовал мастерской в колхозе, поэтому что было, то и заливал. Про бензин вообще молчу, как Звенели пальцы не забыть никогда. Хотя москвич 2140 люкс 1986 г изначально был под 93-й бензин и шел с завода (куплен на АЗЛК!) с жигулевским карбюратором. Пока лили нормальный бензин – пер как танк, если не сказать сильнее. Потом была замена прокладки, далее замена поршневой – первый раз осыпались кольца. Купили новые гильзы, поршня и т.д., но на них движок отходил тыс. 12-15 – эта и еще две поршневые были откровенный брак и сырец, после чего батя расточил родную поршневую и как бабка отшептала, ездил пока не убил машину об кювет (двигатель потом продал). Вспомнил какой жуткий гудрон был под клапанной крышкой.. да и везде внутри движка (именно мне его поручали отмывать).Если не секрет, какое масло заливаете?

+Дим Бес Спасибо!)) Да хорошее масло и топливо – залог здоровья двигателя. Будете лить хорошее масло и менять чуть раньше срока – будет движок в норме. А что запчасти на москвич – говно, это точно!! Данный двигатель не знаю на каком масле работал. Но знаю с недорого масла ZIC 10W40 ничего себя зарекомендовал.

Хорошая машинка,береги в оригинале не порть колхозным тюнингом. Лет через 30-40,коллекционеры будут гоняться за подобным авто сохранившемся в оригинале. Дети или внуки,денюшку хорошую поимеют с этой машинки. -)

Причины

Существует два типа клапанов – на впуск и выпуск. В них есть зазоры, благодаря которым горючая смесь засасывается, и выталкиваются отработанные газы. Эти просветы должны быть определенной величины. Они устанавливаются производителем для каждой модели. Обычно это конкретная цифра с предельным размером допуска.

https://youtube.com/watch?v=IxGzBRFW26I

В процессе эксплуатации зазоры меняют свои параметры, что отражается на уменьшении мощности двигателя. Если это произошло, может слышаться стук в клапанах, раздаваться хлопки из карбюратора. Иногда байк сложно заводится. Регулировка таких промежутков устранит эти неприятности. Её можно выполнить в автосервисе или самостоятельно.

Москвич 412 — тормоза (тормозная система)

Вероятные неисправности тормозной системы АЗЛК 412

Общая схема тормозной системы Москвича 412

Схема фронтальных дисковых тормозов АЗЛК (ИЖ) 412

Схема задних барабанных тормозов Москвича 412

Вакуумный усилитель тормозов

Ссылки на наш форум — задавайте вопросы

Вероятные неисправности тормозной системы АЗЛК (ИЖ) 412

Общая схема тормозной системы автомобиля Москвич 412

Описание деталей тормозной системы на Москвиче 412

Схема фронтальных дисковых тормозов Москвича (АЗЛК и ИЖ) 412

Описание деталей фронтальных дисковых тормозов на Москвиче 412

а — в сбореб — разрез под колесным тормозным цилиндрам

Схема задних барабанных тормозов Москвича 412

Описание деталей задних барабанных тормозов на АЗЛК (ИЖ) 412

Вакуумный усилитель тормозов на автомобиле Москвич 412

Вакуумный усилитель тормозов пр едназначен для уменьшения усилия, которое требуется прилагать к педали при управлении тормозной системой автомобиля. Он установлен перед основным цилиндром и укреплен на щите передка кузова болтами М8, приваренными к корпусу усилителя.

Механизм работы вакуумного усилителя тормозов

Вследствие того, что полость Ι вакуумного усилителя средством шланга 36 повсевременно соединена с впускным трубопроводом мотора, в ней при работе мотора создается разрежение. Во избежание проникания в усилитель паров бензина из впускного трубопровода мотора, меж шлангом и усилителем установлен оборотный клапан. Клапан открывается, когда разрежение во впускном трубопроводе становится больше, чем в полости Ι усилителя, и закрывается под действием подушки 34, когда разрежения выравниваются или разрежение во впускном трубопроводе становится более глубоким в связи с открытием дроссельной заслонки карбюратора.

Ссылки на наш форум — задавайте вопросы

Порядок работ по регулировке клапанов двигателя ЗМЗ-402

Ниже приведён подробный порядок действий:

• скинуть клеммы с аккумулятора;
• поставить нейтральную передачу;
• отсоединить всё навесное оборудование, которое отходит от клапанной крышки, включая шланг УОЗ;
• скинуть тросы заслонок, прикреплённых к карбюратору;
• демонтировать воздушный фильтр;
• отвернуть болты, снять верхнюю часть механизма;
• вывернуть свечи зажигания;
• поршень цилиндра 1 установить в ВМТ, совмещая метку коленвала с приливом на передней крышке мотора — вращать коленвал рекомендуется только стартером;
• снять крышку электрического распределителя, проверить бегунок — данный элемент трамблёра должен смотреть строго на 1 цилиндр;
• начать регулировку клапанов.

Что касается меток: они могут совпадать при ВМТ с первым или четвёртым цилиндром. Как это проверить помимо направления бегунка? Если зажаты клапаны 1, 2, 4 и 6, а остальные свободны — метка совпадает с 4-м цилиндром. И наоборот, если зажаты 8, 7, 5 и 3 — метка совпадает с 1-м цилиндром.

Регулировка клапанов 402 двигателя в два приема осуществляется по следующей схеме:

• сначала первые клапаны впуска и выпуска;
• затем вторые впуска и выпуска;
• третий впускной;
• проворот коленвала на 360 градусов, совмещение меток и установка бегунка на 4-й цилиндр;
• регулировка оставшихся клапанов.

Коротко порядок регулировки клапанов выглядит так: сначала 1, 2, 4 и 6 — остальные зажаты, затем — от кабины 8, 7, 5 и 3.

https://youtube.com/watch?v=wJf1H6MUpZY

Регулировка клапанов ЗМЗ 402 по инструкции:

подвигать коромысло по валу вперёд и назад;
несильно и осторожно стукнуть молотком по валу точно над клапаном — ни в коем случае не бить по толкателю;
гаечным ключом на 11 открутить гайку регулировочного винта, придерживая последний мощной отвёрткой с плоским жалом или накидным ключом на 14;
щупом измерить зазор — он должен проходить под клапаном с небольшим усилием, при необходимости отрегулировать до нужных значений;
зажать гайку обратно — заново проверить величину зазора;
повторить операцию со всеми клапанами.

Затем надо установить на место свечи, крышку распределителя и навесное оборудование. Потом осуществить тестовый запуск двигателя, чтобы проверить подачу масла на все толкатели. Если смазка не будет поступать на какой-либо элемент, следует ослабить крепёжную гайку оси коромысел в зоне четвёртого цилиндра. Также надо будет прочистить всю маслосистему автомобиля.

В конце остановить мотор, собрать все демонтированные компоненты на место. Болты клапанной крышки закрутить с нужным усилием. После установки всех нужных шлангов и трубок, заново завести движок. Дать ему прогреться до 80-90 градусов, затем послушать работу клапанов — они не должны звенеть или цокать.

Рекомендуемая величина зазоров ЗМЗ-402

Калибр теплозазора, в соответствии с паспортными данными двигателя, должна составлять 0,4 мм. Показатель этот отличается между впускными и выпускными клапанами, так как последние элементы нагреваются сильнее. Измерения должны проводиться щупами, оснащёнными шагом в 0,05 мм или меньше.

Параметры также могут отличаться из-за различных условий эксплуатации и манеры езды:

• постоянная перевозка тяжёлых грузов, периодическая езда по горам, применение нестандартного бензина — 0,4 мм;
• питание двигателя газом — 0,35 мм и 0,45 мм (выпуск);
• постоянные резкие старты, спортивная манера езды — 0,3-0,35 мм.

К тому же, можно путём уменьшения теплового зазора увеличить тягу двигателя и снизить расход топлива. Но это будет работать только на режимах спокойной езды, без нагрузки.
