Характеристики моторов 2114

С момента выпуска Lada Samara ВАЗ-2114 технические характеристики бензинового привода постоянно совершенствовались. У владельцев отечественных автомобилей вопросов, какое масло лить в двигатель, не возникает в принципе, поскольку для Жигулей, Лады и Самары применяются типовые требования – 5W30 или 10W30.

Кроме того, следует знать, какое масло использовать в передачах трансмиссии – в инструкциях завода производителя АвтоВАЗ рекомендовано применять группу смазок GL-4, обладающих вязкостью 80W85 (минералка), 75W90T (синтетика) или 85W90 (полусинтетика).

Технические характеристики двигателя имеют вид:

Характеристики	Модификация ДВС
2111	21114	11183	21124	21126
Годы установки	2003 – 2007	2003 – 2007	2007 – 2009	2009 – 2013	2009 – 2013
Объем	1500 см 3 (1,6 л)
Мощность	56,4 кВт (97,9 л. с.)
Момент крутящий	115,7 Нм (3200 об/мин)	125 Нм (3000 об/мин)	120 Нм (3200 об/мин)	131 Нм (3700 об/мин)	145 Нм (4000 об/мин)
Вес	127,3 кг	112 кг	112 кг	121 кг	115 кг
Степень сжатия	9,8	9,6	9,6	10,3	11
Питание	инжектор
Схема двигателя	Рядный (L)
Зажигание	модуль	катушка	катушка	катушка для каждой свечи
Число цилиндров	4
Местонахождение первого цилиндра	ТВЕ
Число клапанов на каждом цилиндре	2	2	2	4	4
Материал ГБЦ	сплав алюминиевый
Впускной коллектор	алюминиевый	пластиковый с ресивером
Выпускной коллектор	с катализатором
Распредвал	2110	2111	2112
Диаметр цилиндра	82 мм
Ход поршня	71 мм	75,6 мм
Поршни	да	нет	нет	да	нет
Гнет клапана	да	нет	нет	да	нет
Коленвал	2112	11183
Горючее	АИ-95
Нормативы экологии	Евро-4	Евро 2 – 4	Евро 3 – 4
Расход топлива трасса/смешанный цикл/город	5,7/7,3/10	6/7,3/10,4	6/7,8/11	5/7/9,5	5,4/7,2/9,8
Расход масла на 1000 км	0,7	0,5
Моторное масло для 2114	5W-30 и 10W-30
Объем масла моторного	4 л	3,8 л	3,5 л	3,6 л
Температура рабочая	95°
Ресурс мотора	заявленный 150000 км, реальный 250000 км
Регулировка клапанов	шайбы между кулачками распредвала и толкателями	гидротолкатели
Система охлаждения	принудительная, антифриз/тосол
Количество ОЖ	7,8 л
Помпа	пластиковая крыльчатка
Свечи на 2114	А17ДВРМ, BPR6ES	АУ17ДВРМ, BCPR6ES
Зазор между электродами свечи	1,1 мм
Ремень ГРМ	длина 698 – 1125 мм в зависимости от навесного оборудования
Порядок работы цилиндров	1-3-4-2
Воздушный фильтр	Nitto, Knecht, Fram, WIX, Hengst
Масляный фильтр	Mann W914/2
Маховик	2110
Болты крепления маховика	М10х1,25 мм, длина 26 мм
Маслосъемные колпачки	код 90913-02090 впускные светлые код 90913-02088 выпускные темные
Компрессия	от 14 бар
Обороты ХХ	750 – 800	800 – 850
Усилие затягивания резьбовых соединений	свеча – 31 – 39 Нм маховик – 61 – 87 Нм болт сцепления – 54 – 87 Нм крышка подшипника – 59 Нм (коренной) и 43 – 53 Нм (шатунный) головка цилиндров – четыре стадии 20 Нм, 71 Нм + 90° + 90° Для качественного обслуживания ДВС изготовителем моторов выпускается мануал, содержащий описание параметров привода, периодичность замены расходников и пошаговые операции ремонта. Это же руководство по эксплуатации рекомендует объемы масла в редукторах в двигателе. Источник ➤

Электрическая схема подключения ВАЗ 2114, дополнительного сегмента

Здесь сгруппировано вспомогательное оборудование, не имеющее отношения к силовой установке или бортовому компьютеру автомобиля:

• 1 – контактная группа проводки от дверей к колодке панели приборов;
• 2 – аналогичный вывод, предназначенный для подключения устройств подогрева сидений водителя и переднего пассажира;
• 3/4 – привода центрального замка, отрезки передней левой и правой двери соответственно;
• 5/6 – колодки контактной группы переднего правого и левого динамиков соответственно;
• 7 – электронный блок упарвления центральным замком;
• 8/9 – подводка дверных частей электрооборудования к вспомогательному левому пучку;
• 10 – клемма подключения штатной акустической системы;
• 11 – «мама» дверей к правому жгуту подключения электрооборудования;
• А1 – подключение заземляющих электропроводки.

Физически, выход присоединяется к приборной доске, контактной группой, расположенной около рукояти открытия капота. Также здесь расположен соответствующий предохранитель.

Выбор и установка решетки

Тюнинг решетки радиатора Lada Vesta позволяет лучше защитить его от загрязнений благодаря более мелким отверстиям, а также придать авто неповторимый стиль. Замена детали предполагает снятие бампера. Крепление тюнингованного элемента совпадает с заводским, поэтому его установка не отнимет много времени. Средняя цена на изделие с мелкими сотами составляет 1300 рублей.

Большую популярность завоевывает решетка радиатора Веста без шильдика. Она не имеет специального места для лого автомобиля, тем самым делает его неопределяемым для окружающих. Сетка может быть любого цвета, но чаще всего устанавливают черную. Решетка радиатора без значка стоит дороже обычной – от 1700 руб.

Как менялся двигатель на ВАЗ 2114

Двигатель ВАЗ 2114 менялся на протяжении всего периода выпуска этого автомобиля. Первые модели ВАЗ 2114 или «Самара-2» (как его стали называть по аналогии с предшественницей) сошли с конвейера с двигателем от ВАЗ 2109. Это был восьмиклапанный инжекторный двигатель с относительно небольшим объемом – всего полтора литра. Такой движок не отличался и показателями развиваемой мощности, которая составляла 78 лошадиных сил.

С 2007 года на авто начали ставить двигатели ВАЗ 21114, с увеличенным объемом – 1,596 литра и максимальной мощностью 80-84 л. с. Такой двигатель соответствовал стандарту экологичности Евро-3.

А с 2010 года выпускалась модель с двигателем 16 клапанов. Это также четырехцилиндровый двигатель, но вместо двух клапанов на каждый цилиндр приходится четыре. 16-клапанный движок отличается большей мощностью – 98 лошадиных сил, быстрым разгоном, но при этом более подвержен поломкам, чем восьмиклапанный.

Таким образом, под капотом у ВАЗ 2114 находятся ключевые механизмы, главным из которых является двигатель. Его работа основана на системе распределенного впрыска топлива, которая регулируется электронным блоком управления.

Ремонтные работы

Перед процедурой потребуется запастись необходимым инструментом:

• перчатки;
• отвертка.

Для того чтобы снять прикуриватель, необходимо.

1. Заглушить двигатель, открыть капот и убрать минусовую клемму с батареи для исключения возможности появления короткого замыкания и срабатывания предохранителя на ВАЗ 2114.
2. Демонтировать защитную панель, находящуюся возле правой ноги водителя, выкрутив саморезы крепления.
3. Отсоединить штекер подключения.
4. Извлекать лампу подсветки вместе с самим патроном.
5. Поддеть фиксирующие усики внутри (см. фото). Так прикуриватель с предохранителем будет легче сниматься.
6. Вытянуть металлический элемент.

Установка детали проходит в порядке, обратном снятию.

ОСОБЕННОСТИ КОНСТРУКЦИИ

Рассматриваемый нами мотор обладает литым блоком цилиндров, отверстия для подачи масла в котором выточены, а отверстия для тосола – сделаны в процессе литья. Цилиндры движка также вытачиваются внутри монолитной конструкции.

В нижней части конструкции расположены опоры для коренных подшипников, крышки на которых являются незаменимой частью двигателя – они подогнаны по размеру на стадии изготовления опор, и найти две одинаковые по размеру крышки невозможно.

Внутри опор размещены вставки из стально-алюминиевого сплава, а внутри третьей опоры присутствуют полукольца, предотвращающие осевое смещение коленвала.

Поршни двигателя ВАЗ 2114 алюминиевые, с литыми стальными кольцами, шатун – стальной. Блок цилиндров четырнадцатой размещен на металлическом поддоне, поверх которого простелена гасящая вибрации подкладка.

Коленвал, расположенный под блоком цилиндров, оборудован креплением под маховик.Облегченный маховик на ВАЗ 2114 имеет специальную метку, посредством которой подбирается правильное расположение его на фланце коленного вала – он должен быть размещен строго перпендикулярно шейке шатуна цилиндра №4.

Как менялся двигатель на ВАЗ 2114

Двигатель ВАЗ 2114 менялся на протяжении всего периода выпуска этого автомобиля. Первые модели ВАЗ 2114 или «Самара-2» (как его стали называть по аналогии с предшественницей) сошли с конвейера с двигателем от ВАЗ 2109. Это был восьмиклапанный инжекторный двигатель с относительно небольшим объемом – всего полтора литра. Такой движок не отличался и показателями развиваемой мощности, которая составляла 78 лошадиных сил.

С 2007 года на авто начали ставить двигатели ВАЗ 21114, с увеличенным объемом – 1,596 литра и максимальной мощностью 80-84 л. с. Такой двигатель соответствовал стандарту экологичности Евро-3.

А с 2010 года выпускалась модель с двигателем 16 клапанов. Это также четырехцилиндровый двигатель, но вместо двух клапанов на каждый цилиндр приходится четыре. 16-клапанный движок отличается большей мощностью – 98 лошадиных сил, быстрым разгоном, но при этом более подвержен поломкам, чем восьмиклапанный.

Таким образом, под капотом у ВАЗ 2114 находятся ключевые механизмы, главным из которых является двигатель. Его работа основана на системе распределенного впрыска топлива, которая регулируется электронным блоком управления.

Источник

Неисправности реле регулятора

В том случае, если натяжение ремня соответствует норме, а аккумулятор не получает соответствующую зарядку, может быть виноват реле-регулятор. Задача реле-регулятора — контролировать напряжение на выходе из генератора. Двигатель автомобиля может работать на разных оборотах, а в зависимости от этого меняется и напряжение на выходе. Реле стабилизирует напряжение и обеспечивает постоянный ток зарядки для аккумулятора. Выход из строя реле опасно тем, что на высоких оборотах может повредиться высокочувствительное к перепадам напряжения электрооборудование.

Проверить реле довольно просто. Если на выходе из реле напряжение нестабильно и в зависимости от оборотов двигателя изменяется в пределах более, чем 12-14 вольт, реле, скорее всего пробито и требует замены. Оно восстановлению не подлежит.

Блок реле и предохранителей

Основная часть предохранителей и реле находится в монтажном бло­ке моторного отсека. Чтобы добраться до блока необходимо нажать на две защелки и снять пластиковую крышку.

Монтажный блок нового образца ВАЗ-2113

Описание реле:

К1–реле включения очистителей фар;
К2–реле-прерыватель указателей поворота и аварийной сигнализации;
К3–реле стеклоочистителя ветрового окна;
К4–реле контроля исправности ламп;
К5–реле включения стеклоподъемников;
К6–реле включения звуковых сигналов;
К7–реле включения электрообогрева заднего стекла;
К8–реле включения дальнего света фар;
К9–реле включения ближнего света фар;
F1–F20–плавкие предохранители ВАЗ-2113;
Х11 – выводы колодки жгута проводов

Номер	Ток, А	Цепи, которые защищает предохранитель
F1	20	Реле включения задних противотуманных фонарей.Лампы задних противотуманных фонарей.Сигнализатор включения задних противотуманных фонарей
F2	10	Указатели поворота, реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации) Контрольная лампа аварийной сигнализации
F3	7.5	Передний плафон освещения салона. Центральный плафон освещения салона. Плафон освещения багажного отделения. Лампа подсветки выключателя зажигания Лампа контроля системы управления двигателем. Лампы сигналов торможения. Маршрутный компьютер (если установлен)
F4	20	Патрон подключения переносной лампы. Реле включения обогрева заднего стекла (контакты). Элемент обогрева заднего стекла
F5	20	Звуковой сигнал. Реле включения звукового сигнала. Электродвигатель вентилятора системы охлаждения. Предохранитель вентилятора.
F6	30	Электростеклоподъемники. Реле включения электростеклоподъемников (контакты)
F7	30	Электродвигатель отопителя. Предохранитель печки ваз 2114, ваз 2115. Электродвигатель омывателя ветрового стекла. Электродвигатели очистителей фар (в режиме работы) Предохранитель прикуривателя. Лампа освещения вещевого ящика. Реле включения обогрева заднего стекла (обмотка)
F8	7.5	Предохранитель на противотуманки ваз 2114, 2115 — Правая противотуманная фара
F9	7.5	Предохранитель на противотуманки ваз 2114, 2115 — Левая противотуманная фара
F10	7.5	Лампы габаритного света по левому борту. Лампа сигнализатора включения габаритного света. Лампы освещения номерного знака. Подкапотная лампа Выключатель освещения приборов. Предохранитель лампы подсветки выключателей, приборов, прикуривателя, пепельницы, рычагов управления отопителем
F11	7,5	Лампы габаритного света по правому борту
F12	7,5	Правая фара (ближний сеет)
F13	7,5	Левая фара (ближний свет)
F14	7,5	Левая фара (дальний свет). Лампа сигнализатора включения дальнего света фар
F15	7,5	Правая фара (дальний свет)
F16	15	Указатели поворота, реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота). Лампы света заднего хода. Реле контроля исправности ламп. Блок индикации бортовой системы контроля. Комбинация приборов . Лампа сигнализатора недостаточного давления масла. Лампа сигнализатора включения стояночного тормоза (предохранитель стоп сигналов). Лампа сигнализатора уровня тормозной жидкости. Лампа сигнализатора разряда аккумуляторной батареи. Маршрутный компьютер (если установлен). Обмотка возбуждения генератора (в режиме пуска двигателя). Стеклоочиститель передний. Управление обогревом сидений.

Нумерация штекеров в соединительных колодках монтажного блока ВАЗ 2113

Схема соединений монтажного блока вариант 1

Наружная цифра в обозначении наконечника провода — номер колодки, внутренняя — условный номер наконечника.

Описание реле:
К1–реле включения очистителей фар;
К2–реле-прерыватель указателей поворота и аварийной сигнализации;
К3–реле стеклоочистителя ветрового окна;
К4–реле контроля исправности ламп;
К5–реле включения стеклоподъемников;
К6–реле включения звуковых сигналов;
К7–реле включения электрообогрева заднего стекла;
К8–реле включения дальнего света фар;
К9–реле включения ближнего света фар;

Схема монтажного блока ВАЗ-2113 вариант 2

Дополнительные предохранители и реле (система впрыска топлива) находятся внизу слева под бардачком на центральной консоли.

№	А	Назначение
1	15	Главное реле
2	15	Постоянное питание контроллера
3	15	Топливный насос
Реле
К4	Реле топливного насоса
К5	Реле вентилятора системы охлаждения
К6	Главное реле

Реле зажигания установлено в салоне автомобиля под панелью приборов слева (рядом с реле включения задних противотуманных фонарей).

Реле включения противотуманных фар у ВАЗ-2113 установлено в моторном отсеке на левом брызговике. Для его снятия необходимо демонтировать аккумуляторную батарею.

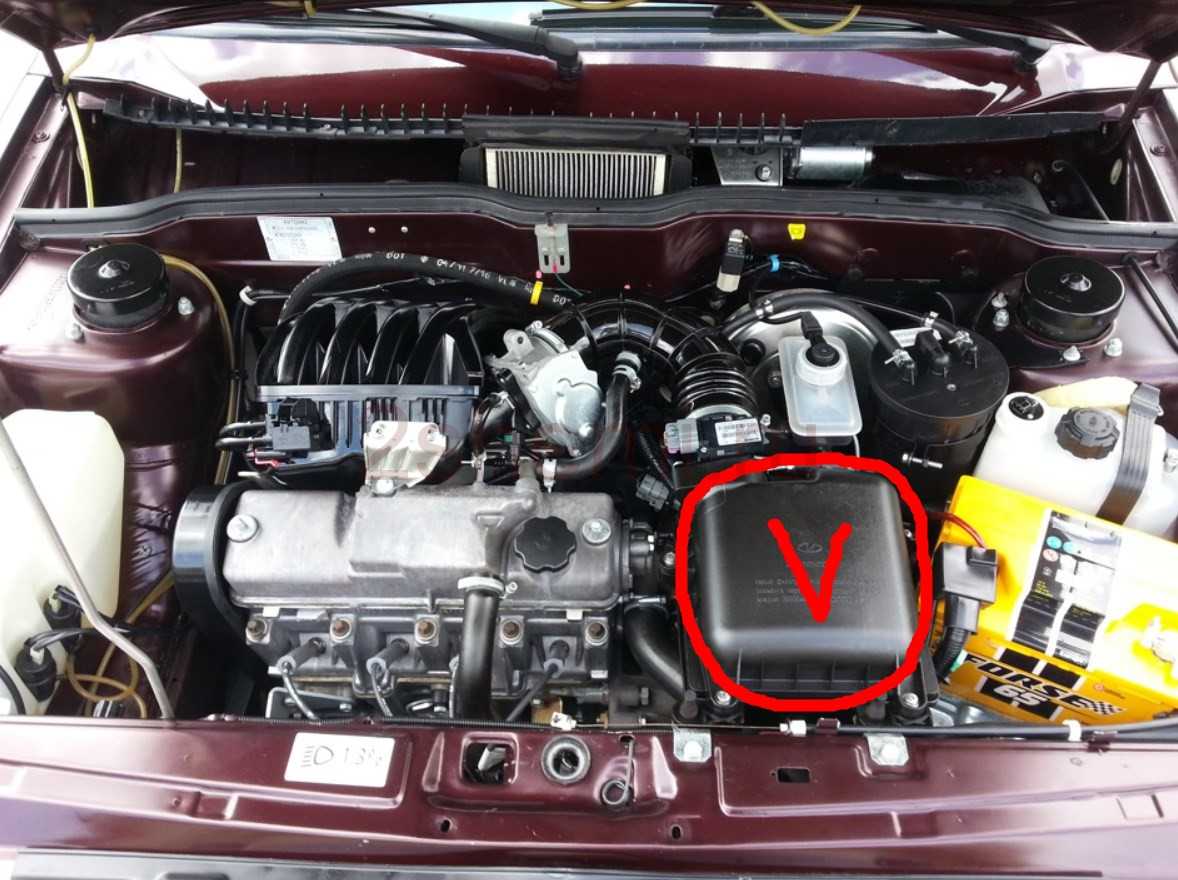

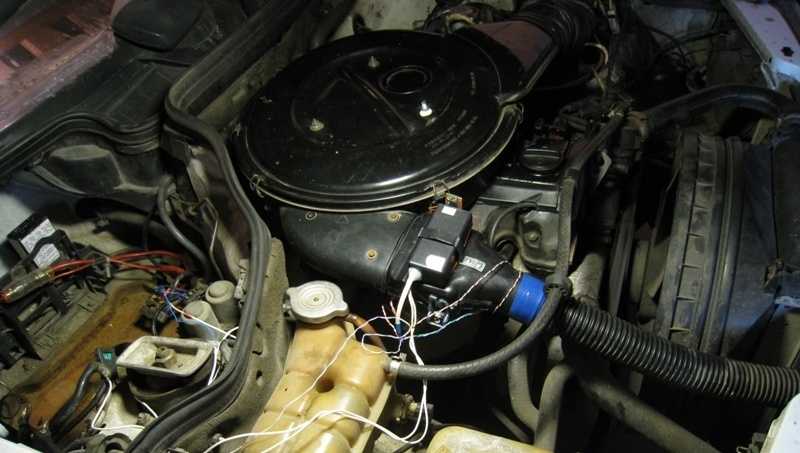

Подкапотное пространство ваз 2114 что вас там ждет

1. Верхняя опора стойки;
2. Бачок омывателя;
3. Ресивер;
4. Двигатель;
5. Датчик массового расхода воздуха;
6. Корпус воздушного фильтра;
7. Бачок гидропривода тормозной системы;
8. Адсорбер;
9. Аккумуляторная батарея;
10. Расширительный бачок системы охлаждения;
11. Верхняя опора стойки.

В центре находится мотор, в который через ресивер поступает воздух с воздушного фильтра, что справа от двигателя. Слева от мотора стоит бачок омывателя стекол. Бачок гидропривода тормозной системы находится около воздуховода выше воздушного фильтра. Аккумулятор стоит в правом нижнем углу. Чуть выше установлен бачок системы охлаждения двигателя. Коробка переключения передач находится под двигателем, под правой его частью.

В бортовике я не рассказывал про количество работы проделанной в подкапотном пространстве, а именно, так называемом, «шейвинге». Целью всего этого было, полное визуальное отсутствие проводки под капотом, отсутствие бачков, абсорбера, АКБ, и прочего что имеет не эстетичный вид.

Собственно, чтобы взору остался только мотор. На момент начала, примеров аналогичной работы с отечественными авто, не было. Поэтому руководствовался я только фотографиями работ зарубежных мастеров. Ну так и интересней) В предыдущих БЖ были фото уже подготовленной к покраске «подкапотки», но подробностей не было. Постараюсь вспомнить бОльшую часть проведённых работ (это было ещё в 2010г) и опишу их в списке:

1. — Удлинение моторной проводки.
2. — Удлинение и перенос под крыло (примером были Golf mk1 с «шейвингом»), проводки передка.
3. — Перенос кронштейна «датчика неровной дороги».
4. — Удаление площадки АКБ.
5. — Шейвинг (проварка) 123х ! лишних отверстий в кузове.
6. — Шейвинг усилителей между «стаканами» и мягкой частью.
7. — Шейвинг телевизора, и мест крепления «лыжи» откорткой морды 2108. (да да, там ещё есть эти выштамповки в стоке)
8. — Шейвинг лонжеронов.
9. — Шейвинг «домиков» крепления рычагов.
10. — Шейвинг моторного щита.
11. — Шейвинг мягких частей (или внутренних брызговиков).
12. — Перенос бачка ОЖ.
13. — Перенос бачка омывайки.
14. — Выбросил абсорбер.
15. — Замена радиатора охлаждения двигателя, на радиатор от AUDI.
16. — Замена штатного вентилятора охлаждения, на иной, устанавливаемый с обратной стороны подкапотки.
17. — Укоротил даже болты регулировки положения фар.

И многое, многое другое…

Работы по двигателю возможно опишу в последующих БЖ, если будет ваш интерес.

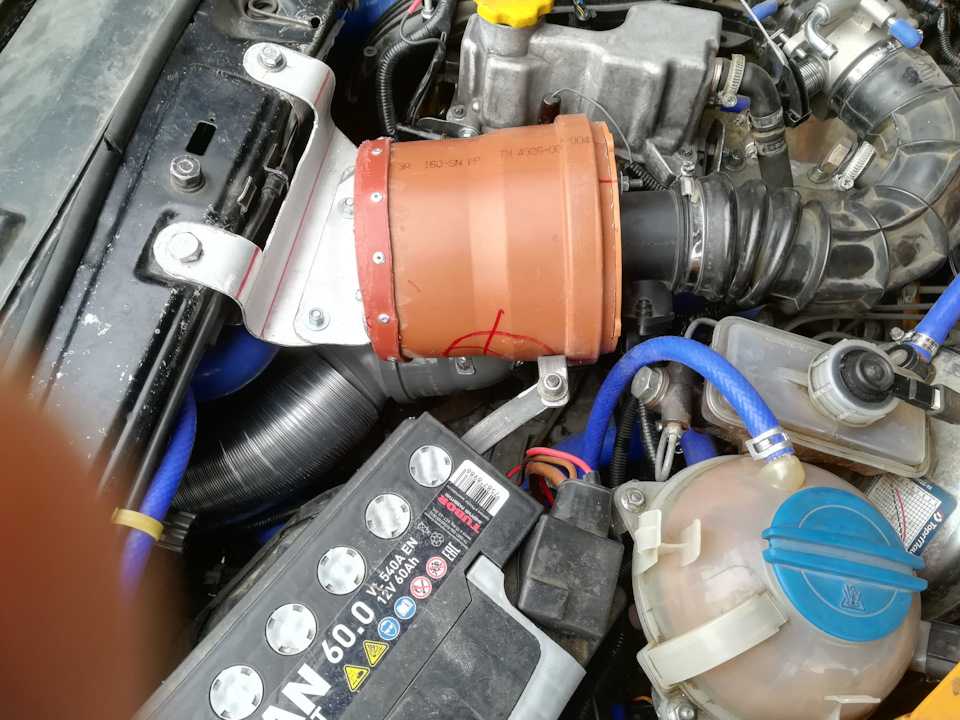

Решил уделить немного внимания подкапотному пространству и показать как там обстоят дела на данный момент. В машине порядок должен быть везде.

1.Изначально очень не нравилось качество покрытия деталей, таких как: кронштейн ресивера, генератора, модуля зажигания, они быстро начали покрываться коррозией, но пескоструй и порошковая покраска исправляет этот недочет.

2.Лишние бачки были убраны.

3.Отчистил крышку гбц. Сильно не полировал, вывел примерно до 1000-1500 шкурки

4.Поставил нулевик и то, только из-за алюминиевого патрубка, чтобы так сказать гармонировал с крышкой гбц.

5.Гордость всей конструкции это полированная заглушка трамблера)

6.Ну и наконец очень важные детали — это нержавеющий крепеж. Ржавые болты просто терпеть не могу, а теперь вроде все аккуратно.

Что будет дальше по подкапотке — сказать сложно

Спасибо за внимание и до встреч!

Схема и устройство двигателя

Общий вид двигателя

Прежде чем приступить к рассмотрению вопроса устройства двигателя и описанию характеристик, необходимо рассмотреть схему устройства узлов и деталей, которые находятся непосредственно в главном силовом агрегате и снаружи.

Схема и устройство двигателя «Самара-2»

Также, стоит посмотреть двигатель ВАЗ-2114 в разрезе:

Поперечный разрез двигателя «Самара»

Показать скрытое содержимое

1 – пробка сливного отверстия поддона картера; 2 – поддон картера; 3 – масляный фильтр; 4 – насос охлаждающей жидкости; 5 – выпускной коллектор; 6 – впускной коллектор; 7 – карбюратор; 8 – топливный насос; 9 – крышка головки блока цилиндров; 10 – крышка подшипников распределительного вала; 11 – распределительный вал; 12 – шланг вентиляции картера; 13 – регулировочная шайба клапана; 14 – толкатель; 15 – сухари клапана; 16 – пружины клапана; 17 – маслосъемный колпачок; 18 – направляющая втулка клапана; 19 – клапан; 20 – головка блока цилиндров; 21 – свеча зажигания; 22 – поршень; 23 – компрессионные поршневые кольца; 24 – маслосъемное кольцо; 25 – поршневой палец; 26 – блок цилиндров; 27 – шатун; 28 – коленчатый вал; 29 – крышка шатуна; 30 – указатель уровня масла; 31 – приемник масляного насоса

Характеристики 8-ми клапанного двигателя

Многие автомобилисты помнят как в конце 90-х годов 20 столетия и вначале 2000-х на дорогах СНГ были популярны ВАЗ 2108-09, которые также называли «Самара». Эти автомобили стали легендарными в той эпохе. В связи с высокой популярностью, завод АвтоВАЗ решил возобновить производство данных моделей с некоторыми модификациями.

Двигатель ВАЗ-2114 под капотом

Во-первых, ВАЗ-2114 получил доработанный двигатель. По сути – это инжекторная версия «Самара». Хотя некоторые особенности она получила от современных двигателей. Если рассматривать более детально, то двигатель «Самара-2» (именно такой тип установлен на ВАЗ-2114) – это смесь двух вариантов мотора в один: от ВАЗ 2108 и ВАЗ 2110.

Когда основную информацию было рассмотрено, можно перейти непосредственно к рассмотрению характеристик мотора.

Таблица основных характеристик двигателя «Самара-2» 8 клапанов:

Наименование	Характеристика
Тип двигателя	Рядный, продольного типа, 4-цилиндра, 8-клапанов
Тип топлива	Бензин (возможна установка газового оборудования)
Расположение цилиндров	1-4-3-2
Система впрыска	Распределительная, инжекторного типа
Управление	Bosch, «Январь» или GM
Расположение распредилительнового вала	Верхнее
Привод	Передний
Диаметр поршня и колец	82 – номинальный (допуски по группам: А – 82,00-82,01, В – 82,01-82,02, С – 82,02-82,03, D – 82,03-82,04, Е – 82,04-82,05)
Коленвал	Чугун
Блок цилиндров	Чугун
Система ГРМ	Ремень и ролик

Разборка и ремонт: основные факты

Рассмотрим данный пункт статьи, как справочную информацию, потому что, если говорить о ремонте двигателя, то каждый отдельный узел и агрегат ремонтируется отдельно. При эксплуатации силового агрегата может понадобиться его демонтаж. В этом случае можете рассмотреть замену силового агрегата от иномарки.

Поэтому, рассмотрим, основным операции направленные на снятие двигателя с автомобиля:

1. На предварительно этапе разборки необходимо слить масло с мотора, а также охлаждающую жидкость с системы.
2. Еще одним пунктом, который нельзя пропускать становиться обесточивание автомобиля. Это нужно для того, чтобы не замкнуть систему.
3. Отсоединяем топливную систему.
4. Демонтируем узлы, которые подают воздух в двигатель.
5. Отсоединяем дроссель, а также все оставшиеся воздушные патрубки и трубки системы охлаждения.
6. Демонтируем систему впрыска и ресивер.
7. Снимаем систему зажигания полностью.
8. Разбираем газораспределительный механизм.
9. Демонтируем термостат и помпу.
10. Снимаем модуль зажигания.
11. Теперь, можно демонтировать коллектора.
12. Снимаем поддон, масляный фильтр и насос.
13. Отсоединяем КПП и снимаем сцепление. Коробку передач, также можно демонтировать для удобства.
14. Снимаем головку блока цилиндров.
15. Демонтируем силовой агрегат.
16. Проводим окончательную разборку.

Капитальный ремонт силового агрегата потребует более углубленных знаний в конструкции и принципе работы двигателя, но при желании, каждый автомобилист способен в этом разобраться и проводить данные операции собственными руками.

Ваз 2115 под капотом описание устройств

Общая информация об автомобиле.

ВАЗ-2115 Самара-2 — переднеприводной седан, первый представитель обновленного семейства автомобилей “Самара”.

Автомобиль ВАЗ 2115 является родоначальником семейства под условным названием Самара-2. Модельный ряд включает 3-дверный хэтчбек ВАЗ 2113, 5-дверный хэтчбек ВАЗ 2114 и собственно седан ВАЗ 2115. Семейство Самара-2 представляет собой модернизацию моделей ВАЗ 2108, 2109 и 21099 соответственно.

Внешность машины заметно изменилась — изменены передняя и задняя части, обновлен салон, при этом боковины, двери и крыша остались прежними. Новую модель отличает передняя часть кузова с оригинальными передними фарами, измененная форма капота и передних крыльев, новые задние фонари со вставкой между ними, бамперы окрашенные в цвет кузова, спойлер багажника с дополнительным стоп-сигналом, молдинги дверей, обтекатели порогов, новая крышка багажника с разъемом по уровню пола. Предусмотрена новая эффективная светотехника. Модернизация заметно улучшила, осовременила внешний вид машины, а так же улучшила аэродинамику автомобиля.

Салон автомобиля ВАЗ-2115 стал более комфортабельным, появилась новая более удобная и совершенная панель приборов, имеющая более обтекаемую и эргономичную форму, кнопочные переключатели с подсветкой и контрольные лампы (т.н. “европанель”), регулируемая рулевая колонка, руль от “десятого” семейства, “консоль” между передними сиденьями. Новая конструкция отопителя обеспечивает эффективный обогрев салона. В стандартную комплектацию входит бортовая система оповещения водителя о закрытии замков дверей, незастегнутых ремнях безопасности, оставленном в замке ключе зажигания, уровне масла и охлаждающей жидкости в двигателе, предельном износе тормозных колодок. Багажное отделение стало более вместительным и удобным, за счет увеличения крышки багажника. Силовые агрегаты аналогичны ВАЗ-21099.

На автомобилях применяются 1,5-литровые бензиновые двигатели как карбюраторные, так и с электронной системой управления впрыска топлива с 5-скоростной механической коробкой передач. Первоначально выпускались модификации с карбюраторным двигателем. В 2001 году вышла модификация ВАЗ 2115i с инжекторным (ВАЗ 2111) двигателем с распределенным впрыском топлива. Для повышения долговечности работы и снижения шума на холостом ходу предусматривается новый ведомый диск сцепления с демпфером холостого хода.

В модельном ряду АО “АВТОВАЗ” представлена модификация ВАЗ-2115 с двигателем с распределенным впрыском топлива, обладающая высокодинамичными качествами, хорошей управляемостью и устойчивостью на различных типах дорог.

ВАЗ-2114 был выпущен заводом АвтоВАЗ как модернизированная версия Лады Самары – ВАЗ 2109

Изменения внешнего вида обращают на себя внимание сразу. Автомобиль стал более современным, избавился от грубоватых очертаний капота «девятки»

Но главное, что заинтересовало автолюбителей – что у ВАЗ 2114 под капотом? Ведь именно от технических характеристик зависит то, насколько успешным будет использование автомобиля.

Электрическая схема подключения ВАЗ 2114, дополнительного сегмента

Здесь сгруппировано вспомогательное оборудование, не имеющее отношения к силовой установке или бортовому компьютеру автомобиля:

• 1 – контактная группа проводки от дверей к колодке панели приборов;
• 2 – аналогичный вывод, предназначенный для подключения устройств подогрева сидений водителя и переднего пассажира;
• 3/4 – привода центрального замка, отрезки передней левой и правой двери соответственно;
• 5/6 – колодки контактной группы переднего правого и левого динамиков соответственно;
• 7 – электронный блок упарвления центральным замком;
• 8/9 – подводка дверных частей электрооборудования к вспомогательному левому пучку;
• 10 – клемма подключения штатной акустической системы;
• 11 – «мама» дверей к правому жгуту подключения электрооборудования;
• А1 – подключение заземляющих электропроводки.

Физически, выход присоединяется к приборной доске, контактной группой, расположенной около рукояти открытия капота. Также здесь расположен соответствующий предохранитель.

Характеристики моторов 2114

С момента выпуска Lada Samara ВАЗ-2114 технические характеристики бензинового привода постоянно совершенствовались. У владельцев отечественных автомобилей вопросов, какое масло лить в двигатель, не возникает в принципе, поскольку для Жигулей, Лады и Самары применяются типовые требования – 5W30 или 10W30.

Замена масла 2114 с промывкой мотора

Кроме того, следует знать, какое масло использовать в передачах трансмиссии – в инструкциях завода производителя АвтоВАЗ рекомендовано применять группу смазок GL-4, обладающих вязкостью 80W85 (минералка), 75W90T (синтетика) или 85W90 (полусинтетика).

Технические характеристики двигателя имеют вид:

Характеристики	Модификация ДВС
2111	21114	11183	21124	21126
Годы установки	2003 – 2007	2003 – 2007	2007 – 2009	2009 – 2013	2009 – 2013
Объем	1500 см3(1,5 л)	1596 см3(1,6 л)	1596 см3(1,6 л)	1599 см3(1,6 л)	1597 см3(1,6 л)
Мощность	56,4 кВт(77 л. с.)	59,5 кВт(81,6 л. с.)	59,5 кВт(82 л. с.)	65,5 кВт(89,1 л. с.)	72 кВт(97,9 л. с.)
Момент крутящий	115,7 Нм (3200 об/мин)	125 Нм (3000 об/мин)	120 Нм (3200 об/мин)	131 Нм (3700 об/мин)	145 Нм (4000 об/мин)
Вес	127,3 кг	112 кг	112 кг	121 кг	115 кг
Степень сжатия	9,8	9,6	9,6	10,3	11
Питание	инжектор
Схема двигателя	Рядный (L)
Зажигание	модуль	катушка	катушка	катушка для каждой свечи
Число цилиндров	4
Местонахождение первого цилиндра	ТВЕ
Число клапанов на каждом цилиндре	2	2	2	4	4
Материал ГБЦ	сплав алюминиевый
Впускной коллектор	алюминиевый	пластиковый с ресивером
Выпускной коллектор	с катализатором
Распредвал	2110	2111	2112
Диаметр цилиндра	82 мм
Ход поршня	71 мм	75,6 мм
Поршни	да	нет	нет	да	нет
Гнет клапана	да	нет	нет	да	нет
Коленвал	2112	11183
Горючее	АИ-95
Нормативы экологии	Евро-4	Евро 2 – 4	Евро 3 – 4
Расход топливатрасса/смешанный цикл/город	5,7/7,3/10	6/7,3/10,4	6/7,8/11	5/7/9,5	5,4/7,2/9,8
Расход маслана 1000 км	0,7	0,5
Моторное масло для 2114	5W-30 и 10W-30
Объем масла моторного	4 л	3,8 л	3,5 л	3,6 л
Температура рабочая	95°
Ресурс мотора	заявленный 150000 км,реальный 250000 км
Регулировка клапанов	шайбы между кулачками распредвала и толкателями	гидротолкатели
Система охлаждения	принудительная, антифриз/тосол
Количество ОЖ	7,8 л
Помпа	пластиковая крыльчатка
Свечи на 2114	А17ДВРМ, BPR6ES	АУ17ДВРМ, BCPR6ES
Зазор между электродами свечи	1,1 мм
Ремень ГРМ	длина 698 – 1125 мм в зависимости от навесного оборудования
Порядок работы цилиндров	1-3-4-2
Воздушный фильтр	Nitto, Knecht, Fram, WIX, Hengst
Масляный фильтр	Mann W914/2
Маховик	2110
Болты крепления маховика	М10х1,25 мм, длина 26 мм
Маслосъемные колпачки	код 90913-02090 впускные светлыекод 90913-02088 выпускные темные
Компрессия	от 14 бар
Обороты ХХ	750 – 800	800 – 850
Усилие затягивания резьбовых соединений	свеча – 31 – 39 Нммаховик – 61 – 87 Нм болт сцепления – 54 – 87 Нм

крышка подшипника – 59 Нм (коренной) и 43 – 53 Нм (шатунный)

головка цилиндров – четыре стадии 20 Нм, 71 Нм + 90° + 90°

Для качественного обслуживания ДВС изготовителем моторов выпускается мануал, содержащий описание параметров привода, периодичность замены расходников и пошаговые операции ремонта. Это же руководство по эксплуатации рекомендует объемы масла в редукторах в двигателе.

Обрыв ремня ГРМ

Шипение из моторного отсека во время вождения или после езды

Если вы слышите шипящий звук из моторного отсека во время движения или после выключения двигателя, это может означать, что ваш двигатель перегревается и/или пропускает охлаждающую жидкость из системы охлаждения. Проверьте индикатор температуры или контрольную лампу, чтобы убедиться или исключить перегрев. Не продолжайте движение (особенно если вы видите пар), так как сильный перегрев может повредить ваш двигатель.

Перегрев мотора – неприятное явление, но, если вы видите пар, значит придется остановиться

Остановите автомобиль и осторожно откройте капот. Ищите любые свидетельства утечки хладагента из шлангов двигателя, радиатора, радиатора или нагревателя

Если вы видите пар или ощущаете сладкий запах хладагента (в него всегда добавляют краситель) — это антифриз, вытекающий из системы охлаждения. Не открывайте крышку радиатора или пуск охлаждающей жидкости до тех пор, пока двигатель не остынет; не добавляйте охлаждающую жидкость, пока двигатель горячий. Это вызовет резкое вскипание (аналогично тому как загорается вода, вылитая на разогретую сковороду).

Добавление охлаждающей жидкости в протекающую систему охлаждения не даст никакого результата, так как хладагент будет вытекать обратно. Добавление внутрь смеси герметика системы охлаждения (например, Bars Leak или аналогичный продукт) может замедлить или остановить небольшую утечку, однако сильное протекание из водяного насоса или шланга будет продолжаться даже после применения герметика. Неисправную часть необходимо заменить.

Схема подкапотной проводки ВАЗ 2114 инжектор

Схема подкапотной проводки ВАЗ 2114 инжектор и соединений переднего жгута с подробным описанием электрооборудования, схемы подключения, с указанием монтажного блока и подключенных приборов.

1. Стартер;
2. Батарея аккумуляторная;
3. Генератор;
4. Колодки жгута АКБ и стартёра и жгута переднего;
5. Монтажный блок;
6. Сигнал звуковой;
7. Датчик указателя температуры охлаждающей жидкости;
8. Датчик уровня омывающей жидкости;
9. Фара левая;
10. Фара правая;
11. Датчик температуры окружающего воздуха;
12. Выключатель лампы света заднего хода;
13. Электровентилятор двигателя;
14. Колодка жгута переднего к жгуту системы зажигания;
15. Колодка используется на автомобилях с карбюратором;
16. Датчик уровня тормозной жидкости;
17. Датчик уровня масла;
18. Датчик уровня охлаждающей жидкости;
19. Монтажный блок;
20. Датчик контрольной лампы давления масла;
21. Электродвигатель омывателя заднего стекла;
22. Электродвигатель омывателя;
23. Электродвигатель стеклоочестителя;

Ш5-Ш8, Ш11- разъёмы монтажного блока. А1,А2,В1,В2 — точки заземления жгута переднего.
