Chevrolet aveo предохранители и реле

Можно ли поочередно менять лампы ближнего света?

Также общий вопрос. конечно можно, а что нет! На многих гарантийных станциях я слышал. НЕТ, надо менять попарно! Тип свечения не тот, старая лампа тусклее. Я скажу это парням. конечно, есть уставшая лампа, так что, возможно, она ослабевает от нескольких люмен, но поверьте, вы не будете иметь такой разницы! Это проверяется 100 раз, и если одна компания не стоит этого вообще.

Однако старая лампа, вероятно, не прослужит долго. потому что, если один горит, подождите, пока другой сгорит, что означает, что они достигли ресурса, поток стал намного тоньше.

Если вы подходите к этой стороне, имеет смысл немедленно заменить два элемента, но опять же для вашего удобства, не более!

Автозапчасти для иномарок, ремонт авто

Разъединить пружинный зажим, нажав на. Извлечь патрон с лампой из корпуса фары. Выкрутить лампочку используйте перчатки.

Вкрутить новую лампу в посадочное место. Замена фар дальнего света на автомобиле Chevrolet Aveo T проводится абсолютно таким же способом. Замена ламп в задней фаре Открыть багажник. Почему необходимо делать таким образом, конечно несколько разъяснений:

Если вы возьмете слабее иначе говоря сильнее, то фары будут светить не схожего, сила света различается. Просто наверное новенькие в таких вопросах, отыскивают отдельные элементы в фаре, однако chevrolet aveo замена ламп просто нет!

Потом сыплются вопросы — не могу отыскать лампу и. Просто выверните основную, и поглядите что остается сделать нашему клиенту chevrolet aveo замена ламп нити в порядке. Просто стоит поглядеть на строение снутри, если какие-то элементы оборваны — нити накаливания, означает дело конкретно.

Часто корпус обугливается. Поэтому снимаем и едем в магазин, там даем продавцу, он вам сам все найдет.

Можно ли менять лампы ближнего света по одной? Также частый вопрос — конечно можно, а что же нельзя!

НА многих гарантийных станциях я слышал — НЕТ, нужно менять в паре! Типа свечение не такое, старая лампа светит chevrolet aveo замена ламп. Ребят скажу так — конечно же есть уставание chevrolet aveo замена ламп, да может быть она светит слабее на несколько ЛЮМЕН, но поверьте вы эту разницу не уловите!

Проверено раз, причем если фирма одна вообще парится не стоит. Однако старая лампа, скорее всего не проходит долго — потому как если перегорела одна, жди что скоро перегорит другая, значит у них вышел ресурс, нить накаливания стала намного тоньше.

Если подходить с этой стороны — то смысл сразу заменить два элемента есть, но это опять же для вашего удобства, не больше!

Установка ламп двух разных фирм Еще один по популярности вопрос, также можно!

НО, здесь уже могут быть различия в цветовой гамме. Не все производители одинаковы.

Блоки с предохранителями и реле chevrolet aveo t200

Блок в салоне авео

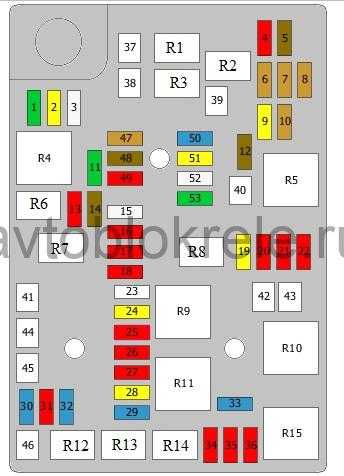

Фото схема

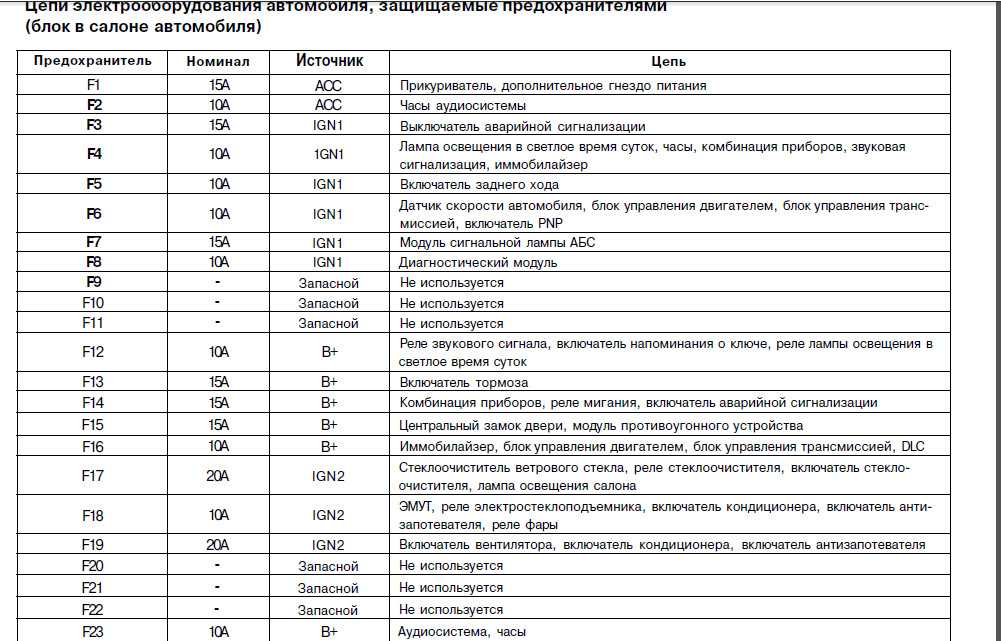

Таблица с расшифровкой

Номер Защищаемая цепь
Предохранители
F1 15А Дополнительная розетка 12 В для внешних потребителей, прикуриватель
F2 15А Предохранитель прикуривателя Chevrolet Aveo
F3 10А Аудиосистема, часы
F4 15А Лампа освещения в светлое время суток, часы, комбинация прибо­ров, звуковая сигнализация (зуммер), иммобилизатар
F5 10А Панель приборов
F6 10А Выключатель света заднего хора, переключатель парковка/нейтраль
F7 10А Блок управления двигателем, блок управления АКП
F8 15А Система питания
F9 10А Подушка безопасности (SRS)
F10 10А Модуль сигнальной лампы ABS
F11 Резерв
F12 10А Звуковой сигнал, обогрев заднего стекла
F13 15А Выключатель стоп-сигнала
F14 15А Комбинация приборов, выключатель аварийной сигнализации
F15 15А Блок управления противоугонной сигнализацией
F16 10А Блок управления двигателем, блок управления АКП
F17 20А Стеклоочиститель и стеклоомыватель стекла
F18 10А Система зажигания
F19 20А Выключатель вентилятора, выключатель кондиционера
F20 Резерв
F21 Резерв
F22 Резерв
F23 10А Часы, аудиосистема
Реле
R1 Блок управления реле-прерывателем
R2 Реле задних противотуманных фонарей
R3 Реле омывателя.
R4 Реле-прерыватель
R5 Репе вентилятора кондиционера
R6 Реле стеклоочистителя

За прикуриватель отвечают предохранители F1 или F2.

Блок в моторном отсеке

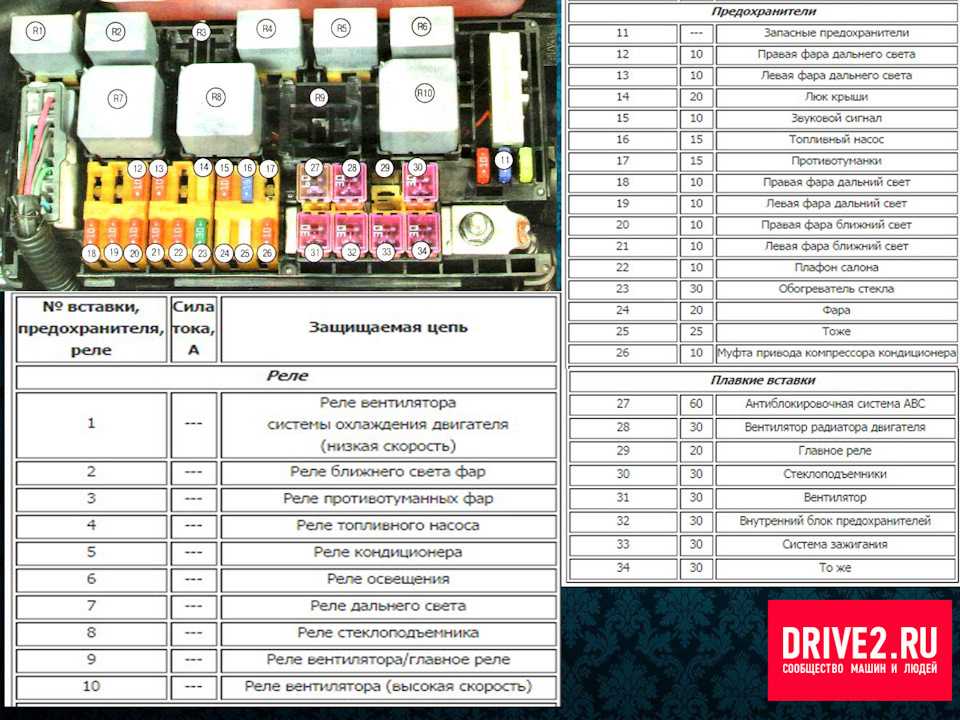

Общая фото схема блока с предохранителями шевроле авео

Описание элементов схемы

Номер Защищаемая цепь
Реле
R1 Реле вентилятора системы охлаждения двигателя — низкая скорость
R2 Реле ближнего свела фар
R3 Реле противотуманных фар
R4 Реле топливного насоса
R5 Реле компрессора кондиционера
R6 Реле освещения
R7 Реле дальнего свела фар
R8 Реле стеклоподъемников
R9 Реле вентилятора/главное реле
R10 Реле вентилятора системы охлаждения двигателя — высокая скорость
Предохранители
11 Запасные предохранители
12 10А Правая фара дальнего света
13 10А Левая фара дальнего света
14 20А Люк крыши
15 10А Звуковой сигнал
16 15А Топливный насос
17 15А Противотуманные фары
18 10А Правая фара (дальний свет)
19 10А Левая фара (дальний свет)
20 10А Правая фара (ближний свет)
21 10А Левая фара (ближний свет)
22 10А Плафон салона
23 30А Обогреватель стекла
24 20А Фара
25 25А То же
26 10А Муфта привода компрессора кондиционера
Плавкие предохранители
27 60А Антиблокировочная система (АВС)
28 30А Вентилятор радиатора системы охлаждения двигателя
29 20А Главное реле
30 30А Стеклоподъемники
31 30А Вентилятор
32 30А Внутренний блок предохранителей
33 30А Система зажигания
34 30А То же

Замена лампочек подсветки блока кондиционера и печки chevrolet aveo т250 (ч1).

Заменить лампу на исправную и установить ее в патрон, слегка надавливая и вращая патрон по часовой стрелке. Установить блок бокового повторителя указателя поворота в исходное положение.

Замена ламп в задней блок-фаре Порядок замены лампы в задней блок-фаре Шевроле Авео: Отвинтить 2 винта и снять блок-фару. Вращая патрон против часовой стрелки, отвернуть патрон лампы.

Вынуть лампу из патрона, нажав на нее и повернув против часовой стрелки. Заменить лампу на исправную и установить ее в патрон.

Установить патрон в блок-фару, вращая патрон лампы по часовой стрелке. Установить блок-фару в автомобиль и закрутить 2 винта. Замена ламп верхнего стоп-сигнала Порядок замены лампы верхнего стоп-сигнала Шевроле Авео седан:

Источник

Одновременное перегорание от перегрева

Нередко возникают ситуации, когда пропадает ближний свет одновременно на двух фарах. Зачастую это происходит в случаях, когда такое освещение используется в качестве дневных ходовых огней. Источником проблемы является изношенные лампы, а также плохие дороги.

Ямы, выбоины под колесами негативно влияют на спирали включенных источников света. Они просто разрываются от резких встрясок. Если такая неприятность произошла при движении в темное время суток, то водитель сможет наглядно увидеть причинно-следственные связи между попаданием в яму и пропажей ближнего света.

В процессе эксплуатации автомобиля, каждый владелец неизбежно сталкивается с проблемами настройки, работы оптики. Чтобы снизить риск появления серьезных неприятностей, лучше изучить примерные причины возникновения неполадок и способы их устранения.

Источник

Предохранители шевроле авео т250 т255

Блок в салоне

p, blockquote 10,0,0,0,0 —>

p, blockquote 11,0,0,0,0 —>

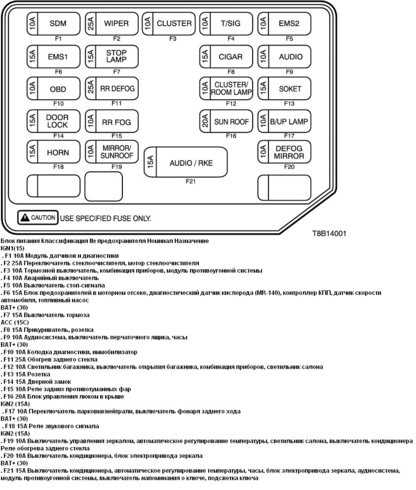

Схема

p, blockquote 12,0,0,0,0 —>

p, blockquote 13,0,0,0,0 —>

Обозначение

p, blockquote 14,0,0,0,0 —>

F1 SDM
F2 EMS1
F3 OBD
F4 люк
F5 звуковой сигнал
F6 стеклоочиститель
F7 стоп-сигнал
F8 задние противотуманные фонари
F9 электрическое зеркало
F10 комбинация приборов
F11 аудиосистема/RKE
F12 сигнал поворота
F13 прикуриватель
F14 освещение салона
F15 дверной светильник
F16 EMS2
F17 аудиосистема/часы
F18 обогреватель
F19 фонарь заднего хода
F20 подогрев зеркал

Блок под капотом aveo

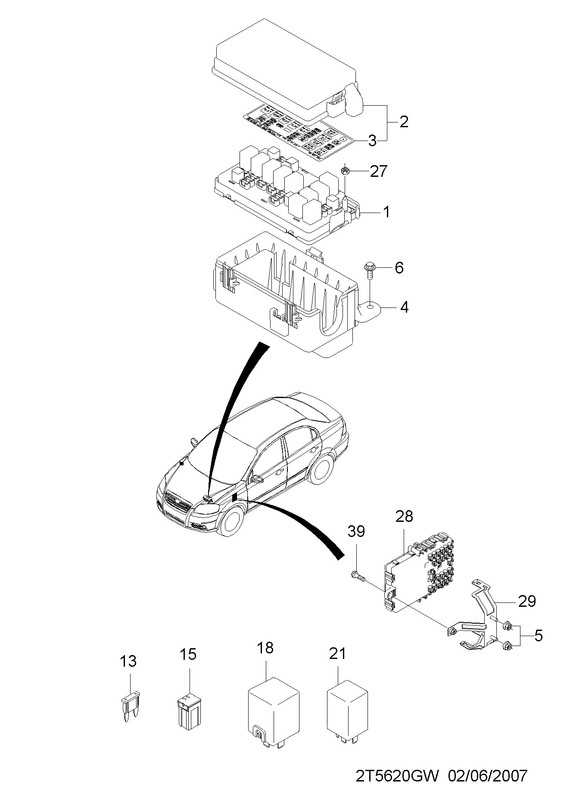

Место расположение блока с предохранителями и реле

p, blockquote 16,1,0,0,0 —> актуальное описание на обратной стороне крышки

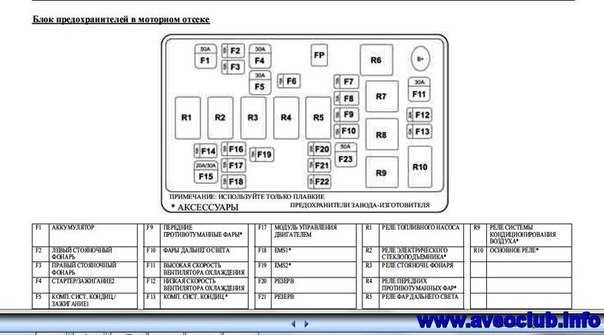

Общая схема

p, blockquote 17,0,0,0,0 —>

p, blockquote 18,0,0,0,0 —>

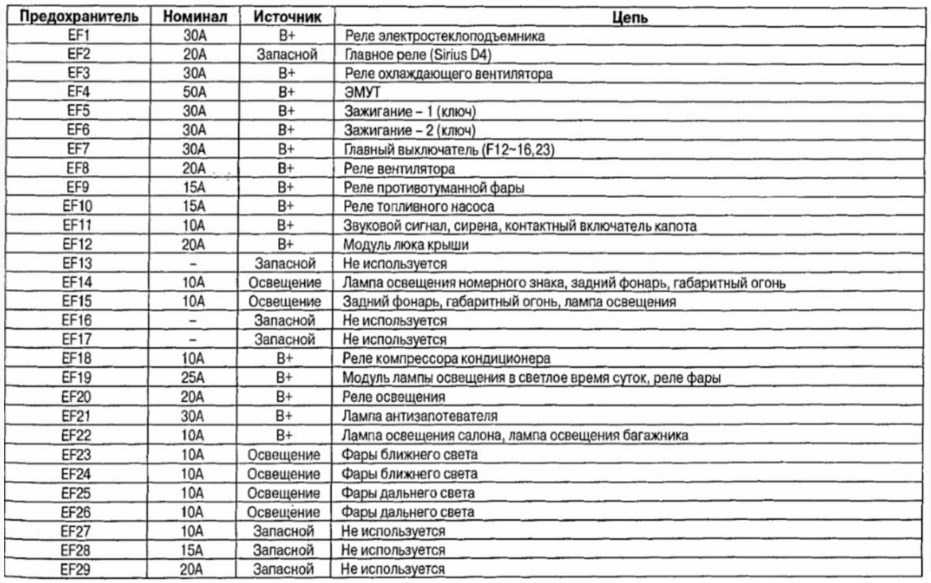

Таблица с описанием

p, blockquote 19,0,0,0,0 —>

F1 АКБ
F2 левый стояночный фонарь
F3 правый стояночный фонарь
F4 стартер/ зажигание 1
F5 компьютерная система кондиционирования/ зажигание 1
F6 световая аварийная сигнализация
F7 правая фара ближнего света
F8 левая фара ближнего света
F9 передние противотуманные фары
F10 фары дальнего света
F11 высокая скорость вентилятора охлаждения
F12 низкая скорость вентилятора охлаждения
F13 компьютерная система кондиционирования
F14 электрический стеклоподъемник 2
F15 электрический стеклоподъемник 1
F16 топливный насос
F17 блок управления двигателем
F18 EMS1
F19 EMS2
F20 резерв
F21 резерв
F22 резерв
F23 АБС
R1 реле топливного насоса
R2 реле электрического стеклоподъемника
R3 реле стояночного фонаря
R4 реле передних противотуманных фар
R5 реле фар дальнего света
R6 реле фар ближнего света
R7 реле дальнего вентилятора
R8 реле ближнего вентилятора
R9 реле системы кондиционирования воздуха
R10 главное реле
FP пинцет для замены предохранителей

Лампы

На автомобилях марки Шевроле Авео лампы ближнего и дальнего света совмещены. В одной колбе расположены две спирали различной мощности и при включении загорается одна из них. Поэтому отводов под провода 3. Покупаются они парами и меняются одновременно. В противном случае глаза вашего любимого автомобиля будут светить по-разному.

При покупке ламп следует обращать внимание не только на год выпуска машины, но и ее тип кузова. В седане и хэтчбеке, сошедших с конвейера одновременно, могут стоять разные модели фар

Наиболее распространенными на Авео являются лампы дальнего, ближнего света H4 – 60/55W.

Из всех производимых моделей, автолюбители предпочитают лампы фирм:

По типу света они делятся на белые и желтые. Какие из них лучше, каждый владелец автомобиля определяет сам. В любом случае нужна правильная регулировка света, которая проводится только в специально оборудованной мастерской или в салоне. При простой замене любой из ламп фары не изменяется.

Пропал ближний свет при рабочем дальнем — что делать с 2021 года

Водителя выводят из равновесия любые поломки автомобиля, но особенно пугает выход из строя каких-либо элементов на ночной дороге. Нередко возникает проблема, когда при работающем дальнем освещении ближний свет просто не включается. Если машина находится на пустынном загородном шоссе, то такая ситуация не является критичной.

С другой стороны, ослеплять встречные транспортные средства достаточно опасно

Поэтому важно представлять примерные причины такого явления и попытаться их вовремя устранить

Штраф за одну неработающую фару ближнего света при движении в темное время суток может составлять 500 рублей, поэтому не стоит откладывать решение проблемы в долгий ящик.

Снятие и замена блока реле и предохранителей Авео

Оба имеют схожую конструкцию. Доступ к их содержимому осуществляется за счет снятия, закрывающей их пластиковой крышки. Она держится на фиксаторах, которые легко поддаются нажатию. Блок держат винты, для откручивания нужна отвертка.

В моторном отсеке

Чтобы снять блок Авео, его сначала отключают от аккумулятора, потом, сняв крышку, отвинчивают винты, удерживающие его на месте. Поддев отверткой край блока, его вынимают из моторного отсека.

Монтаж осуществляют в обратном порядке.

В салоне

Процедура замены блока выглядит просто:

  • снимают подрулевую панель;
  • далее то же делают с крышкой блока и заглушкой;
  • скидывают с аккумулятора клеммы;
  • отключают разъемы с блока предохранителей;
  • с помощью отвертки на 7 откручивают винт, держащий колодку и снимают ее;
  • откручивают винт слева от блока;
  • поддев отверткой нижний край, снимают блок с крепления.

Процедура установки блока реле и предохранителей точно такая же, только в обратном порядке.

Маркировка ламп

Лампы передних блок фар:

  • Лампа ближнего света фар H7 12v/55W
  • Лампа дальнего света H1 12v/55W
  • Лампа габаритного огня 12v W5W/T10
  • Лампа указателя поворота 12v PY21W 21W
  • Лампа бокового указателя поворота 12V WY5W
  • Лампа противотуманной фары 12v H27/2 27W (цоколь 881)

Лампа H7 ближнего света:

  • BOSCH H7-12-55 Day Time Long Live от 250 руб
  • PHILIPS H7-12-55 LLECO VISION 12972LLECOB1 от 350 руб
  • H7 General Electric Extra Life 12V/55W от 230 руб
  • MTF H7-12-55 30% Standard Long Life x4 MTF Light от 190 руб
  • H7 Narva Long Life 12V 55W от 250 руб
  • OSRAM H7-12-55 Ultra Life 64210ULT от 240 руб

Лампа дальнего света H1 12v/55W:

  • Osram Ultra Life H1 64150ULT от 250 руб
  • H1 Philips LongLife Eco Vision от 260 руб
  • MTF-Light LongLife Standart H1 HS1201 2900K от 180 руб
  • GE H1-12-55 50310/1U от 100 руб
  • KOITO H1-12- 55 Вт Other Brand 0457 от 220 руб
  • NARVA H1-12-55 LONG LIFE (2-хкратный ресурс) 48322LL от 160 руб

Лампа указателя поворота PY21W:

  • PY21W (NARVA) 17638 от 35 руб
  • PY21W (OSRAM) (50) Osram от 60 руб
  • PY21W Pure Light (BOSCH) от 50 руб
  • PY21W (General Electric) 17248 от 45 руб
  • PY21W (PHILIPS) 12496NACP от 60 руб

Лампа габаритного огня и подсветки номера W5W:

  • W5W KOITO 1583 от 30 руб
  • W5W NARVA 78185 от 15 руб
  • W5W Osram 2825 от 20 руб
  • W5W Philips 12961CP от 25 руб
  • W5W LLECO VISION (3-хкратный ресурс) Philips от 80 руб 2 штуки

1. Определяем перегоревшую лампу. Затем выключаем зажигание и все электропотребители и извлекаем ключ из замка зажигания.

Примечание: — Ниже описана замена лампы ближнего света в фаре с правой стороны. Замена в фаре с левой стороны выполняется аналогичным образом. — Для получения удобного доступа к крышке лампы ближнего света в фаре с левой стороны, необходимо снять заливную горловину бачка омывающей жидкости.

2. Открываем капот.

3. С внутренней стороны блок-фары отворачиваем против часовой стрелки крышку, под которой находится лампа ближнего света фар.

4. Покачивая из стороны в сторону, аккуратно отсоединяем электрический разъем от лампы и убираем его в сторону.

5. Нажимаем и отводим в сторону фиксирующую скобу лампы.

6. Откидываем эту скобу и извлекаем перегоревшую лампу ближнего света из фары.

7. Берем новую лампу, с аналогичными характеристиками (маркировкой), и устанавливаем ее в блок-фару.

Внимание: Не касайтесь пальцами рук колбы лампы, так как галогеновая лампа сильно нагревается и жировые пятна вызовут потемнение колбы и, как следствие, снижение светового потока. Берите лампу за колбу только в чистых перчатках или чистой тряпкой

Если на лампе все-таки появились жировые пятна, удалите их спиртом.

8. Фиксируем лампу скобой в обратной последовательности и подсоединяем до упора ее электрический разъем.

9. Устанавливаем крышку на место и убеждаемся, что она надежно зафиксирована. Закрываем капот.

Лампы с увеличенной яркостью

Если свет стандартных ламп вас не устраивает, данный тип ламп точно для вас. Благодаря своему строению такие лампы светят намного ярче стандартных. Но и сгорают они быстрее, поэтому их следует быть готов к тому, что служить они будут 5-8 месяцев при сравнительно высокой цене по отношению к другим типам ламп.

  • GE H7-12-55 90% (PX26d) Megalight Ultra набор 58520SXU от 700 руб
  • PHILIPS H7-12-55 150% RACING VISION 3500К от 1000 руб компл.
  • PHILIPS H7-12-55 130% X-TREME VISION 3700К от 900 руб компл.
  • OSRAM H7-12-55 110% NIGHT BREAKER UNLIMITED набор от 1300 руб компл.
  • BOSCH H7-12-55 90% набор 1987301075 от 900 руб компл.
  • NARVA H7-12-55 110% RANGE POWER набор 48062S2 от 1200 руб компл.

Выше перечислены наиболее популярные лампы именитых производителей, однако можно найти лампы и подешевле к примеру фирм AVS, Xenite, Диалуч и других.

Предохранители шевроле авео т250 т255

Блок в салоне

p, blockquote 10,0,0,0,0 —>

p, blockquote 11,0,0,0,0 —>

Схема

p, blockquote 12,0,0,0,0 —>

p, blockquote 13,0,0,0,0 —>

Обозначение

p, blockquote 14,0,0,0,0 —>

F1 SDM
F2 EMS1
F3 OBD
F4 люк
F5 звуковой сигнал
F6 стеклоочиститель
F7 стоп-сигнал
F8 задние противотуманные фонари
F9 электрическое зеркало
F10 комбинация приборов
F11 аудиосистема/RKE
F12 сигнал поворота
F13 прикуриватель
F14 освещение салона
F15 дверной светильник
F16 EMS2
F17 аудиосистема/часы
F18 обогреватель
F19 фонарь заднего хода
F20 подогрев зеркал

Блок под капотом aveo

Место расположение блока с предохранителями и реле

p, blockquote 16,1,0,0,0 —> актуальное описание на обратной стороне крышки

Общая схема

p, blockquote 17,0,0,0,0 —>

p, blockquote 18,0,0,0,0 —>

Таблица с описанием

p, blockquote 19,0,0,0,0 —>

F1 АКБ
F2 левый стояночный фонарь
F3 правый стояночный фонарь
F4 стартер/ зажигание 1
F5 компьютерная система кондиционирования/ зажигание 1
F6 световая аварийная сигнализация
F7 правая фара ближнего света
F8 левая фара ближнего света
F9 передние противотуманные фары
F10 фары дальнего света
F11 высокая скорость вентилятора охлаждения
F12 низкая скорость вентилятора охлаждения
F13 компьютерная система кондиционирования
F14 электрический стеклоподъемник 2
F15 электрический стеклоподъемник 1
F16 топливный насос
F17 блок управления двигателем
F18 EMS1
F19 EMS2
F20 резерв
F21 резерв
F22 резерв
F23 АБС
R1 реле топливного насоса
R2 реле электрического стеклоподъемника
R3 реле стояночного фонаря
R4 реле передних противотуманных фар
R5 реле фар дальнего света
R6 реле фар ближнего света
R7 реле дальнего вентилятора
R8 реле ближнего вентилятора
R9 реле системы кондиционирования воздуха
R10 главное реле
FP пинцет для замены предохранителей

Предохранители и реле шевроле авео T300

Блок в салоне шевроле авео т300

В отличие от модели Т250 он расположен не в торцевой части панели, а в передней, под приборной панелью.

p, blockquote 20,0,0,0,0 —>

p, blockquote 21,0,0,0,0 —>

Схема

p, blockquote 22,0,0,0,0 —>

p, blockquote 23,0,0,0,0 —>

Назначение

  1. DLIS
  2. DLC
  3. Подушка безопасности
  4. Задняя дверь
  5. Запасной предохранитель
  6. Блок управления кузовным оборудованием
  7. Блок управления кузовным оборудованием
  8. Блок управления кузовным оборудованием
  9. Блок управления кузовным оборудованием
  10. Блок управления кузовным оборудованием
  11. Блок управления кузовным оборудованием
  12. Блок управления кузовным оборудованием
  13. Блок управления кузовным оборудованием
  14. IPC
  15. ONSTAR
  16. ULTRA PARKING ASSIST
  17. Информационный центр водителя
  18. Аудио
  19. Прицеп
  20. VLBS
  21. CHEVYSTAR
  22. Обогрев, вентиляция, кондиционер
  23. HDLPALC
  24. Сцепление
  25. IPC-AOS
  26. Подушка безопасности ход/ запуск
  27. Ходовое реле
  28. Реле задней двери
  29. Прицеп ход/запуск
  30. Часовая пружина
  31. Обогрев, вентиляция, кондиционер
  32. Запасной предохранитель
  33. Вентиляционный люк крыши
  34. Прикуриватель
  35. Запасной предохранитель
  36. Задний электрический стеклоподъемник
  37. Передний электрический стеклоподъемник
  38. RAP/ACCY
  39. DCDC CONV
  40. Электростеклоподъемник двери водителя
  41. РТС 2
  42. РТС 1
  43. Разъем аккумулятора.
  • DLC – диагностический разъем;
  • IPC и IPC-AOS – контроллеры;
  • ONSTAR – навигационная система (недоступна в России);
  • ULTRA PARKING ASSIST – парковочный ассистент (парктроник или камера, в зависимости от комплектации);
  • CHEVYSTAR – спутниковая система «Шевроле-Авео»;
  • RAP/ACCY – система отопления и кондиционирования;
  • DCDC CONV – трансформатор.

Блок в моторном отсеке

p, blockquote 26,0,0,0,0 —>

p, blockquote 27,0,0,0,0 —>

Общая схема

p, blockquote 28,0,0,0,0 —>

p, blockquote 29,0,0,0,0 —>

Описание

Aveo: Противотуманные фары

Уже давно еще в начале лета пришли сами противотуманки(заказывал у mkovalenko), а накладки под них, а так же подрулевой переключатель заказывал потом чуть позже уже в экзисте… Из за нехватки времени производил их установку постепенно.

Теперь по порядку…

Для установки противотуманных фар (далее ПТФ), нужно купить следующие детали:

Противотуманная фара левая

Противотуманная фара правая

оригинал GM — 96808147

Накладка правая(хром) – не оригинал от Api — CV022219C-0R00(крепления не совпадают и требуется их доработка!)

Подрулевой переключатель с кольцом для включения ПТФ без фиксации – 96806619

Реле для а/м «Лада-Калина», «Лада-Приора» или т.п. – 98.3747-111

Провод для силовых цепей (1 или 1,5 мм2) – 2 отрезка разных цветов (желательно жёлтый и чёрный) по 5 м Провод для управляющих цепей (тонкий) – 2 отрезка разных цветов (желательно жёлтый и зелёный) по 2,5 м Предохранитель 15А — можно взять из запасных в том же блоке.

Подключал по заводской схеме. Схема для машин после 2008 года выпуска…

Для подключения всей проводки используем всего две электрические колодки С207 и С102 т.к. большая часть электропроводки ПТФ установлена в машину еще на заводе…

С207 — она находится в левом пороге, возле левой ноги водителя серая с белыми вставками…

Разъём С102 находится в подкапотном блоке реле и предохранителей…

Подкапотный блок реле и предохранителей – унифицирован, и все необходимые внутренние соединения в нём имеются. Фактически, отсутствуют только провода, которые я на схеме обвёл желтым, синим и зеленым, и все электрические подключения

сводятся к их монтажу. т.е.Прокладываем только два провода от контактов 24 и 23 разъёма С102 до контактов 2 и 3 разъёма в салоне С207 соответственно…

Для прокладки провода в салон нужно еще снять подкрылок, под подкрылком в районе левого указателя поворота который на крыле будет резинка (Заглушка) через которую проходит жгут проводки. Вот через нее и протягиваем, главное не забыть ее потом на место поставить и замотать изоляционной лентой как было.

Силовая проводка сводится к прокладке плюсового провода питания от ПТФ до подкапотного блока реле и предохранителей и провода массы до удобной точки подключения, плюсы питания самих ПТФ с контакта 25 разъёма С102

точка подключения массы есть под фарами После прокладки проводки устанавливаем бампер в обратном порядке…

Ставим реле реле и предохранитель

Для включения ПТФ еще необходимо заменить подрулевой переключатель

я купил оригинальный GM кат. номер 96806619. На нем колечко включатель туманок — без фиксации, как на задних туманках. Работает по тому же принципу, только туманки можно включить при активных габаритах. с ближним и дальним для замены нужно снять верхний защитный кожух под рулём (если неудобно, можно снять и нижний), снять старый переключатель, нажав на чёрные защёлки, установить новый. Всё. Необходимая проводка к переключателю уже подходит.

На приборке индикатор туманок у меня впаян был с завода и при включении туманок — он загорается. На базовых моделях до 2008 года выпуска его к сожалению не ставили, нужно разбирать и паять самим.

Замена лампы ближнего света шевроле авео т250

chevrolet aveo замена ламп С учетом того, что лампы нагреваются до высокой температуры, нежелательно дотрагиваться открытыми участками кожи до стекла. Затем снять, отсоединив колодку от цоколя. Откидывается пружинный фиксатор, выводится в сторону, после чего беспрепятственно вынимается сгоревшая лампа. Доставать ее нужно за цоколь.

Необходимо отметить, что замена лампочки ближнего света шевроле авео т характеризуется определенной последовательностью действий как для снятия старой, непригодной лампочки, так и для установки новой: Как напоминание, важным моментом является проверка перед установкой новой фары наличия или отсутствия на поверхности лампы отпечатков пальцев или ворсинок салфетки. При их выявлении chevrolet aveo замена ламп тщательная очистка.

  1. Открыть багажник.
  2. Выкрутить два шурупа, которые крепят фару.
  3. Аккуратно выгнуть её в сторону. Не сломайте пластиковые планки.
  4. Открыть заднюю крышку блок фары.
  5. Вытащить необходимые патроны с лампами (задний ход, габариты, тормоз)
  6. Выкрутить лампы из патрона.
  7. Заменить необходимые лампочки новыми.
  8. Установить все в обратной последовательности.

Некоторые комплектации автомобиля Aveo оснащаются противотуманными фарами. Лично я переделал их в ДХО (дневные ходовые огни).

  1. Поднять переднюю часть автомобиля домкратом или установить на смотровую яму.
  2. Выкрутить два болта крепления в каждой противотуманной фаре.
  3. Извлечь фару и снять заднюю крышку (у меня по два болтика было).
  4. Вытащить патрон с лампочкой.
  5. Заменить лампу новой.
  6. Собрать все в порядке, обратном демонтажу ламп.

Противотуманные фары на Шевроле Авео

Начинаем работу демонтажа бампера, у меня с другом на это ушло 15 минут. Удаляем фары автомобиля, отвернув болты крепления и выдернув колодки с проводами. После этого отворачиваем саморезы крепления бампера. Следом выдергиваем четыре пластиковых пистона. Осталось только отвернуть 4 гайки крепления бампера к лонжеронам. Здесь понадобится головка на 14.

Бампер нужно стягивать в сторону движения авто. Удаляем штатные вставки и вместо них заворачиваем другие, новые. Проводку противотуманных фар пропускаем за радиатором охлаждения силового агрегата. Лично я проводку засунул в гофрированную трубку, а концы хорошенько замотал изолентой. Кстати, проводку покупал специальную для ПТФ, но только не для Авео, а для ВАЗ-2108, стоят они всего лишь 200 рублей. Кроме проводов тут еще есть предохранитель и реле с колодкой.

Устанавливаем бампер автомобиля га свое место. Вот тут лучше с помощником действовать. Пока один держит бампер, другой втыкает штекеры к противотуманкам. После этого вдеваем на направляющие и насаживаем гайки крепления бампера к лонжеронам. Заворачиваем саморезы, пистоны и в конце затягиваем гайки крепления к лонжеронам. Остается проводку в салон протащить. Нужно будет частично отвернуть локер. Просовываем провод.

В салон протягиваем проводку через технологическое отверстие, она закрыта резиновой заглушкой. Там уже проходит штатный жгут проводов. Потом идет подключение к подрулевому переключателю. Убираем кожух с руля, удаляем штатный переключатель, устанавливаем новый, подходящий. Чем отличается новый от старого? Оказывается, в первом есть ответная часть колодки для противотуманных фар.

На работу вместе с передышками ушло 4 часа, не так уж и мало, но и не особо много. В любом случае, это и дешевле, и надежнее, ведь для себя делаешь.

Расположения блоков предохранителей

2 скопления находятся в салоне автомобиля (меньший) и под его капотом (больший). Второй считается основным, поскольку именно там находятся все реле, он связан с защитой главных электрических цепей.

В салоне

Находится на панели приборов слева от водителя. Его крышка хорошо различима в торце щитка. Под ней можно обнаружить 21 предохранитель. Реле в заводской компоновке авто для них не предусмотрены.

Блок под капотом

Установлен рядом с аккумулятором. Помимо 25 элементов находятся 10 реле. Предохранители блока отвечают за бесперебойную работу электроцепей, связанных с работоспособностью мотора.

Описание схем предохранителей Aveo T250

Не менялась с 2007 года. Ее можно обнаружить на задней стороне крышки, закрывающей каждый из блоков. Расшифровка с описанием каждого элемента находится в руководстве пользователя авто. Последнее существует и в переводе на русский язык.

Набор элементов под капотом Авео и в салоне машины несколько отличается, не только назначением, но и числом, а также расположением. Найти реле можно лишь в моторном отсеке. Отдельные элементы владельцами могут устанавливаться и в салонный блок. Например, реле электрических зеркал. Ниже представлены схемы и их расшифровки для каждого из блоков.Под капотом:

Реле За что отвечает
R1 Топливный насос
R2 Электропривод стеклоподъемников
R3 Стояночные огни
R4 Противотуманки
R5 Фары дальнего света
R6 Фары ближнего света
R7 Вентилятор на высокой скорости
R8 Вентилятор на низкой скорости
R9 Система кондиционирования
R10 Система управления мотором

Панель приборов (IPC)

Приемник дистанционного управления блокировкой дверей (RCDLR)

Выключатель фонаря I / P

Предохранитель прикуривателя Авео Т250: где находится

С 2008 года одновременно защищает прикуриватель и разъем прицепа. Расположен в салонном блоке под номером 8 и с мощностью 15 Ампер.

Предохранитель и реле стартера Шевроле Т250: где находится

Втягивающее расположилось под номером 1 в блоке подкапотного пространства. Там же № 4 находится защитный элемент стартера, мощностью 30 Ампер.

Центральный замок

Элемент находится в салоне машины, имея номер 14 и мощность в 15 А. Отдельного реле нет — его надо установить самостоятельно, но перед этим снять резервное.

Предохранитель и реле поворотников

В заводской комплектации есть только вставка поворотов, располагающийся во внутреннем блоке под номером 12, мощностью 10 А. Реле необходимо устанавливать самостоятельно, но это недорогой артикул.

Стеклоподъемник

Отвечает второе реле. За защиту электропривода устройства ответственны 2 предохранителя в подкапотном блоке: 2 и 7, мощностью 20 и 10 Ампер.

Процесс замены

На Шевроле Авео Т300 заменить лампы передней фары достаточно просто своими руками. Конечно,лучше всего, это проводить на демонтированной фаре, но для этого потребуется ещё больше времени и усилий, а поэтому проводим процесс на автомобиле.

Особого инструментария не потребуется, а поэтому приступаем непосредственно к процессу смены лампочек на Авео:

  1. Обесточиваем автомобиль. Это необходимо для безопасности и предотвращения короткого замыкания.
  2. Отворачиваем крышку расположение лампы ближнего света.

Откручиваем защитну крышку лампы.

Вынимаем контакты лампочек.

Отщёлкиваем пружину фиксатор.
Вынимаем лампу.
В этом же корпусе располагается габарит, который необходимо вытянуть, отсоединить контакты и заменить.
Вставляем новое изделие, затем собираем всё в обратной последовательности.
Находим крышку лампы дальнего света, и откручиваем её.

Снимаем фиксирующую пружину.
Вынимаем лампу, и устанавливаем новую.

Вынимаем контакты и выкручиваем лампы.

Лампа поворотов находится вне корпуса. Фиксирующий элемент белого цвета.
Чтобы демонтировать необходимо, повернуть на четверть против часовой стрелки.
Вынимаем лампу с цоколя.
Вставляем новое изделие, и проводим сборку.

О выборе новой лампы

Дополнительный фундаментальный нюанс. перед заменой лампы необходимо сначала снять лампу с фары. И только позже, чтобы посетить магазин с ней, взять такой же или похожий. Почему есть, конечно, несколько уточнений:

  • На данный момент многие машины потребляют 55 Вт, но некоторые машины имеют тенденцию быть более долговечными, например, 60 или даже 70-75 Вт. Если взять слабее, то есть чем сильнее, то огни будут светить по-разному, интенсивность света меняется.
  • Крепеж. Вероятно, это новшество в таких вопросах, они ищут отдельные элементы в свете фар, но их просто нет! Тогда возникают вопросы. я не могу найти лампу и т. Д. Просто наведите основной и посмотрите, что нить делает с нашим клиентом. Просто посмотрите на структуру внутри, если какие-либо элементы сломаны. накаливания, это означает, что дело здесь. Часто тело обугливается.

Инструкция по замене

Итак, давайте перейдем к самой замене.

  • Открыть капот
  • Мы смотрим на заднюю часть вашей фары, а точнее на пластиковую крышку (это дизайн для 90% автомобилей).

Открутите его, мне кажется, просто открутив крышку бутылки, поверните ее, и она окажется в ваших руках.

Отсоединить блок проводки. Вытащить его из лампы просто.

Далее внутри мы видим светильник и лампу, но ее не так просто снять. Сначала нужно найти запирающий элемент, это металлическая жесткая проволока. Обычно она идет на специальный крючок. Просто согните и лампа будет выпущен. На некоторых машинах стоит отметить, что есть болтовое крепление, то есть нужно отвинчивать болт до того, как «проволока» будет удалена.

Снимите лампу с крепления.

Вот и все, с некоторыми навыками. это занимает две-три минуты. Затем просто замените. замените новую лампу в обратном порядке. При замене не берите его за стекло; жир на пальце не должен оставаться на нем. Обязательно плотно затяните пластиковый корпус, в фарах нет пыли, воды и грязи! Если вода попадает, фара банальная будет потеть, что уменьшит его ресурс и освещение.

Замена на авео т300

На автомобилях Шевроле Авео, выпускаемых после 2007 начали устанавливать кондиционеры, сократив свободное пространство под капотом. Модельный ряд Т300 обладает еще большим списком узлов дополнительной комплектации. В результате к правой фаре со стороны двигателя сложно подобраться, мешает коробка воздушного фильтра. Левая практически недоступна из-за аккумулятора, бачка омывателя и блока управления.

Замена сгоревшей лампы ближнего, дальнего света в таком случае делается с частичным демонтажем фары. Определитесь сначала с решеткой радиатора. Сняв ее, вы более легко доберетесь до корпуса с лампами. При этом у вас увеличивается шанс сбить регулировку света и делать ее заново в мастерской.

Корпус фары Авео Т300 и других моделей, крепится к кузову автомобиля в четырех точках:

  • два болта на кронштейнах вверху;
  • один болтик со сторону радиатора сбоку;
  • с наружной стороны клипса, которую снимать не надо.

Болты легко откручиваются обычными ключами и затем докручиваются руками. Кулиса позволяет вытащить фару из гнезда и повернуть для замены лампы. Чтобы извлечь корпус из решетки, его надо немного приподнять.

Для соблюдений правил безопасности, перед началом работы отсоедините обе клеммы аккумулятора. Хлопчатобумажные перчатки можно надеть непосредственно после снятия пыльника, чтобы они были чистыми. Новые лампочки должны храниться в упаковке до момента их установки.

Самостоятельная регулировка

Правильнее всего делать регулировку на СТО, где специалистами используется специальное оборудование. Это, конечно, дорого и требует много времени. При самостоятельной подгонке освещения в случае смещения фары, лучше делать это поочередно. Поменяв лампу слева, проверьте расположение лучей от фар на идентичность при помощи освещения стены.

Настроечные винты для регулировки расположены под колпачком, точнее резиновым пыльником, лампы ближнего и дальнего света. Проворачиваются они на пол-оборота вправо и влево. Вам надо добиться совершенно одинакового пятна света с обеих фар. После этого вы сможете выставить свет на другой фаре, после замены лампы.

Часто смещение корпуса фары происходит от неправильной установки после того, как произведена замена. Вам следует убедиться в плотной посадке ее обратно в гнездо. Все три болта должны стать на место свободно, без натяжек. Именно поэтому бампер лучше не снимать, он фиксирует фару снизу.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Все про Honda
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Chevrolet aveo предохранители и реле

Можно ли поочередно менять лампы ближнего света?

Также общий вопрос. конечно можно, а что нет! На многих гарантийных станциях я слышал. НЕТ, надо менять попарно! Тип свечения не тот, старая лампа тусклее. Я скажу это парням. конечно, есть уставшая лампа, так что, возможно, она ослабевает от нескольких люмен, но поверьте, вы не будете иметь такой разницы! Это проверяется 100 раз, и если одна компания не стоит этого вообще.

Однако старая лампа, вероятно, не прослужит долго. потому что, если один горит, подождите, пока другой сгорит, что означает, что они достигли ресурса, поток стал намного тоньше.

Если вы подходите к этой стороне, имеет смысл немедленно заменить два элемента, но опять же для вашего удобства, не более!

Автозапчасти для иномарок, ремонт авто

Разъединить пружинный зажим, нажав на. Извлечь патрон с лампой из корпуса фары. Выкрутить лампочку используйте перчатки.

Вкрутить новую лампу в посадочное место. Замена фар дальнего света на автомобиле Chevrolet Aveo T проводится абсолютно таким же способом. Замена ламп в задней фаре Открыть багажник. Почему необходимо делать таким образом, конечно несколько разъяснений:

Если вы возьмете слабее иначе говоря сильнее, то фары будут светить не схожего, сила света различается. Просто наверное новенькие в таких вопросах, отыскивают отдельные элементы в фаре, однако chevrolet aveo замена ламп просто нет!

Потом сыплются вопросы — не могу отыскать лампу и. Просто выверните основную, и поглядите что остается сделать нашему клиенту chevrolet aveo замена ламп нити в порядке. Просто стоит поглядеть на строение снутри, если какие-то элементы оборваны — нити накаливания, означает дело конкретно.

Часто корпус обугливается. Поэтому снимаем и едем в магазин, там даем продавцу, он вам сам все найдет.

Можно ли менять лампы ближнего света по одной? Также частый вопрос — конечно можно, а что же нельзя!

НА многих гарантийных станциях я слышал — НЕТ, нужно менять в паре! Типа свечение не такое, старая лампа светит chevrolet aveo замена ламп. Ребят скажу так — конечно же есть уставание chevrolet aveo замена ламп, да может быть она светит слабее на несколько ЛЮМЕН, но поверьте вы эту разницу не уловите!

Проверено раз, причем если фирма одна вообще парится не стоит. Однако старая лампа, скорее всего не проходит долго — потому как если перегорела одна, жди что скоро перегорит другая, значит у них вышел ресурс, нить накаливания стала намного тоньше.

Если подходить с этой стороны — то смысл сразу заменить два элемента есть, но это опять же для вашего удобства, не больше!

Установка ламп двух разных фирм Еще один по популярности вопрос, также можно!

НО, здесь уже могут быть различия в цветовой гамме. Не все производители одинаковы.

Блоки с предохранителями и реле chevrolet aveo t200

Блок в салоне авео

Фото схема

Таблица с расшифровкой

Номер Защищаемая цепь
Предохранители
F1 15А Дополнительная розетка 12 В для внешних потребителей, прикуриватель
F2 15А Предохранитель прикуривателя Chevrolet Aveo
F3 10А Аудиосистема, часы
F4 15А Лампа освещения в светлое время суток, часы, комбинация прибо­ров, звуковая сигнализация (зуммер), иммобилизатар
F5 10А Панель приборов
F6 10А Выключатель света заднего хора, переключатель парковка/нейтраль
F7 10А Блок управления двигателем, блок управления АКП
F8 15А Система питания
F9 10А Подушка безопасности (SRS)
F10 10А Модуль сигнальной лампы ABS
F11 Резерв
F12 10А Звуковой сигнал, обогрев заднего стекла
F13 15А Выключатель стоп-сигнала
F14 15А Комбинация приборов, выключатель аварийной сигнализации
F15 15А Блок управления противоугонной сигнализацией
F16 10А Блок управления двигателем, блок управления АКП
F17 20А Стеклоочиститель и стеклоомыватель стекла
F18 10А Система зажигания
F19 20А Выключатель вентилятора, выключатель кондиционера
F20 Резерв
F21 Резерв
F22 Резерв
F23 10А Часы, аудиосистема
Реле
R1 Блок управления реле-прерывателем
R2 Реле задних противотуманных фонарей
R3 Реле омывателя.
R4 Реле-прерыватель
R5 Репе вентилятора кондиционера
R6 Реле стеклоочистителя

За прикуриватель отвечают предохранители F1 или F2.

Блок в моторном отсеке

Общая фото схема блока с предохранителями шевроле авео

Описание элементов схемы

Номер Защищаемая цепь
Реле
R1 Реле вентилятора системы охлаждения двигателя — низкая скорость
R2 Реле ближнего свела фар
R3 Реле противотуманных фар
R4 Реле топливного насоса
R5 Реле компрессора кондиционера
R6 Реле освещения
R7 Реле дальнего свела фар
R8 Реле стеклоподъемников
R9 Реле вентилятора/главное реле
R10 Реле вентилятора системы охлаждения двигателя — высокая скорость
Предохранители
11 Запасные предохранители
12 10А Правая фара дальнего света
13 10А Левая фара дальнего света
14 20А Люк крыши
15 10А Звуковой сигнал
16 15А Топливный насос
17 15А Противотуманные фары
18 10А Правая фара (дальний свет)
19 10А Левая фара (дальний свет)
20 10А Правая фара (ближний свет)
21 10А Левая фара (ближний свет)
22 10А Плафон салона
23 30А Обогреватель стекла
24 20А Фара
25 25А То же
26 10А Муфта привода компрессора кондиционера
Плавкие предохранители
27 60А Антиблокировочная система (АВС)
28 30А Вентилятор радиатора системы охлаждения двигателя
29 20А Главное реле
30 30А Стеклоподъемники
31 30А Вентилятор
32 30А Внутренний блок предохранителей
33 30А Система зажигания
34 30А То же

Замена лампочек подсветки блока кондиционера и печки chevrolet aveo т250 (ч1).

Заменить лампу на исправную и установить ее в патрон, слегка надавливая и вращая патрон по часовой стрелке. Установить блок бокового повторителя указателя поворота в исходное положение.

Замена ламп в задней блок-фаре Порядок замены лампы в задней блок-фаре Шевроле Авео: Отвинтить 2 винта и снять блок-фару. Вращая патрон против часовой стрелки, отвернуть патрон лампы.

Вынуть лампу из патрона, нажав на нее и повернув против часовой стрелки. Заменить лампу на исправную и установить ее в патрон.

Установить патрон в блок-фару, вращая патрон лампы по часовой стрелке. Установить блок-фару в автомобиль и закрутить 2 винта. Замена ламп верхнего стоп-сигнала Порядок замены лампы верхнего стоп-сигнала Шевроле Авео седан:

Источник

Одновременное перегорание от перегрева

Нередко возникают ситуации, когда пропадает ближний свет одновременно на двух фарах. Зачастую это происходит в случаях, когда такое освещение используется в качестве дневных ходовых огней. Источником проблемы является изношенные лампы, а также плохие дороги.

Ямы, выбоины под колесами негативно влияют на спирали включенных источников света. Они просто разрываются от резких встрясок. Если такая неприятность произошла при движении в темное время суток, то водитель сможет наглядно увидеть причинно-следственные связи между попаданием в яму и пропажей ближнего света.

В процессе эксплуатации автомобиля, каждый владелец неизбежно сталкивается с проблемами настройки, работы оптики. Чтобы снизить риск появления серьезных неприятностей, лучше изучить примерные причины возникновения неполадок и способы их устранения.

Источник

Предохранители шевроле авео т250 т255

Блок в салоне

p, blockquote 10,0,0,0,0 —>

p, blockquote 11,0,0,0,0 —>

Схема

p, blockquote 12,0,0,0,0 —>

p, blockquote 13,0,0,0,0 —>

Обозначение

p, blockquote 14,0,0,0,0 —>

F1 SDM
F2 EMS1
F3 OBD
F4 люк
F5 звуковой сигнал
F6 стеклоочиститель
F7 стоп-сигнал
F8 задние противотуманные фонари
F9 электрическое зеркало
F10 комбинация приборов
F11 аудиосистема/RKE
F12 сигнал поворота
F13 прикуриватель
F14 освещение салона
F15 дверной светильник
F16 EMS2
F17 аудиосистема/часы
F18 обогреватель
F19 фонарь заднего хода
F20 подогрев зеркал

Блок под капотом aveo

Место расположение блока с предохранителями и реле

p, blockquote 16,1,0,0,0 —> актуальное описание на обратной стороне крышки

Общая схема

p, blockquote 17,0,0,0,0 —>

p, blockquote 18,0,0,0,0 —>

Таблица с описанием

p, blockquote 19,0,0,0,0 —>

F1 АКБ
F2 левый стояночный фонарь
F3 правый стояночный фонарь
F4 стартер/ зажигание 1
F5 компьютерная система кондиционирования/ зажигание 1
F6 световая аварийная сигнализация
F7 правая фара ближнего света
F8 левая фара ближнего света
F9 передние противотуманные фары
F10 фары дальнего света
F11 высокая скорость вентилятора охлаждения
F12 низкая скорость вентилятора охлаждения
F13 компьютерная система кондиционирования
F14 электрический стеклоподъемник 2
F15 электрический стеклоподъемник 1
F16 топливный насос
F17 блок управления двигателем
F18 EMS1
F19 EMS2
F20 резерв
F21 резерв
F22 резерв
F23 АБС
R1 реле топливного насоса
R2 реле электрического стеклоподъемника
R3 реле стояночного фонаря
R4 реле передних противотуманных фар
R5 реле фар дальнего света
R6 реле фар ближнего света
R7 реле дальнего вентилятора
R8 реле ближнего вентилятора
R9 реле системы кондиционирования воздуха
R10 главное реле
FP пинцет для замены предохранителей

Лампы

На автомобилях марки Шевроле Авео лампы ближнего и дальнего света совмещены. В одной колбе расположены две спирали различной мощности и при включении загорается одна из них. Поэтому отводов под провода 3. Покупаются они парами и меняются одновременно. В противном случае глаза вашего любимого автомобиля будут светить по-разному.

При покупке ламп следует обращать внимание не только на год выпуска машины, но и ее тип кузова. В седане и хэтчбеке, сошедших с конвейера одновременно, могут стоять разные модели фар

Наиболее распространенными на Авео являются лампы дальнего, ближнего света H4 – 60/55W.

Из всех производимых моделей, автолюбители предпочитают лампы фирм:

По типу света они делятся на белые и желтые. Какие из них лучше, каждый владелец автомобиля определяет сам. В любом случае нужна правильная регулировка света, которая проводится только в специально оборудованной мастерской или в салоне. При простой замене любой из ламп фары не изменяется.

Пропал ближний свет при рабочем дальнем — что делать с 2021 года

Водителя выводят из равновесия любые поломки автомобиля, но особенно пугает выход из строя каких-либо элементов на ночной дороге. Нередко возникает проблема, когда при работающем дальнем освещении ближний свет просто не включается. Если машина находится на пустынном загородном шоссе, то такая ситуация не является критичной.

С другой стороны, ослеплять встречные транспортные средства достаточно опасно

Поэтому важно представлять примерные причины такого явления и попытаться их вовремя устранить

Штраф за одну неработающую фару ближнего света при движении в темное время суток может составлять 500 рублей, поэтому не стоит откладывать решение проблемы в долгий ящик.

Снятие и замена блока реле и предохранителей Авео

Оба имеют схожую конструкцию. Доступ к их содержимому осуществляется за счет снятия, закрывающей их пластиковой крышки. Она держится на фиксаторах, которые легко поддаются нажатию. Блок держат винты, для откручивания нужна отвертка.

В моторном отсеке

Чтобы снять блок Авео, его сначала отключают от аккумулятора, потом, сняв крышку, отвинчивают винты, удерживающие его на месте. Поддев отверткой край блока, его вынимают из моторного отсека.

Монтаж осуществляют в обратном порядке.

В салоне

Процедура замены блока выглядит просто:

  • снимают подрулевую панель;
  • далее то же делают с крышкой блока и заглушкой;
  • скидывают с аккумулятора клеммы;
  • отключают разъемы с блока предохранителей;
  • с помощью отвертки на 7 откручивают винт, держащий колодку и снимают ее;
  • откручивают винт слева от блока;
  • поддев отверткой нижний край, снимают блок с крепления.

Процедура установки блока реле и предохранителей точно такая же, только в обратном порядке.

Маркировка ламп

Лампы передних блок фар:

  • Лампа ближнего света фар H7 12v/55W
  • Лампа дальнего света H1 12v/55W
  • Лампа габаритного огня 12v W5W/T10
  • Лампа указателя поворота 12v PY21W 21W
  • Лампа бокового указателя поворота 12V WY5W
  • Лампа противотуманной фары 12v H27/2 27W (цоколь 881)

Лампа H7 ближнего света:

  • BOSCH H7-12-55 Day Time Long Live от 250 руб
  • PHILIPS H7-12-55 LLECO VISION 12972LLECOB1 от 350 руб
  • H7 General Electric Extra Life 12V/55W от 230 руб
  • MTF H7-12-55 30% Standard Long Life x4 MTF Light от 190 руб
  • H7 Narva Long Life 12V 55W от 250 руб
  • OSRAM H7-12-55 Ultra Life 64210ULT от 240 руб

Лампа дальнего света H1 12v/55W:

  • Osram Ultra Life H1 64150ULT от 250 руб
  • H1 Philips LongLife Eco Vision от 260 руб
  • MTF-Light LongLife Standart H1 HS1201 2900K от 180 руб
  • GE H1-12-55 50310/1U от 100 руб
  • KOITO H1-12- 55 Вт Other Brand 0457 от 220 руб
  • NARVA H1-12-55 LONG LIFE (2-хкратный ресурс) 48322LL от 160 руб

Лампа указателя поворота PY21W:

  • PY21W (NARVA) 17638 от 35 руб
  • PY21W (OSRAM) (50) Osram от 60 руб
  • PY21W Pure Light (BOSCH) от 50 руб
  • PY21W (General Electric) 17248 от 45 руб
  • PY21W (PHILIPS) 12496NACP от 60 руб

Лампа габаритного огня и подсветки номера W5W:

  • W5W KOITO 1583 от 30 руб
  • W5W NARVA 78185 от 15 руб
  • W5W Osram 2825 от 20 руб
  • W5W Philips 12961CP от 25 руб
  • W5W LLECO VISION (3-хкратный ресурс) Philips от 80 руб 2 штуки

1. Определяем перегоревшую лампу. Затем выключаем зажигание и все электропотребители и извлекаем ключ из замка зажигания.

Примечание: — Ниже описана замена лампы ближнего света в фаре с правой стороны. Замена в фаре с левой стороны выполняется аналогичным образом. — Для получения удобного доступа к крышке лампы ближнего света в фаре с левой стороны, необходимо снять заливную горловину бачка омывающей жидкости.

2. Открываем капот.

3. С внутренней стороны блок-фары отворачиваем против часовой стрелки крышку, под которой находится лампа ближнего света фар.

4. Покачивая из стороны в сторону, аккуратно отсоединяем электрический разъем от лампы и убираем его в сторону.

5. Нажимаем и отводим в сторону фиксирующую скобу лампы.

6. Откидываем эту скобу и извлекаем перегоревшую лампу ближнего света из фары.

7. Берем новую лампу, с аналогичными характеристиками (маркировкой), и устанавливаем ее в блок-фару.

Внимание: Не касайтесь пальцами рук колбы лампы, так как галогеновая лампа сильно нагревается и жировые пятна вызовут потемнение колбы и, как следствие, снижение светового потока. Берите лампу за колбу только в чистых перчатках или чистой тряпкой

Если на лампе все-таки появились жировые пятна, удалите их спиртом.

8. Фиксируем лампу скобой в обратной последовательности и подсоединяем до упора ее электрический разъем.

9. Устанавливаем крышку на место и убеждаемся, что она надежно зафиксирована. Закрываем капот.

Лампы с увеличенной яркостью

Если свет стандартных ламп вас не устраивает, данный тип ламп точно для вас. Благодаря своему строению такие лампы светят намного ярче стандартных. Но и сгорают они быстрее, поэтому их следует быть готов к тому, что служить они будут 5-8 месяцев при сравнительно высокой цене по отношению к другим типам ламп.

  • GE H7-12-55 90% (PX26d) Megalight Ultra набор 58520SXU от 700 руб
  • PHILIPS H7-12-55 150% RACING VISION 3500К от 1000 руб компл.
  • PHILIPS H7-12-55 130% X-TREME VISION 3700К от 900 руб компл.
  • OSRAM H7-12-55 110% NIGHT BREAKER UNLIMITED набор от 1300 руб компл.
  • BOSCH H7-12-55 90% набор 1987301075 от 900 руб компл.
  • NARVA H7-12-55 110% RANGE POWER набор 48062S2 от 1200 руб компл.

Выше перечислены наиболее популярные лампы именитых производителей, однако можно найти лампы и подешевле к примеру фирм AVS, Xenite, Диалуч и других.

Предохранители шевроле авео т250 т255

Блок в салоне

p, blockquote 10,0,0,0,0 —>

p, blockquote 11,0,0,0,0 —>

Схема

p, blockquote 12,0,0,0,0 —>

p, blockquote 13,0,0,0,0 —>

Обозначение

p, blockquote 14,0,0,0,0 —>

F1 SDM
F2 EMS1
F3 OBD
F4 люк
F5 звуковой сигнал
F6 стеклоочиститель
F7 стоп-сигнал
F8 задние противотуманные фонари
F9 электрическое зеркало
F10 комбинация приборов
F11 аудиосистема/RKE
F12 сигнал поворота
F13 прикуриватель
F14 освещение салона
F15 дверной светильник
F16 EMS2
F17 аудиосистема/часы
F18 обогреватель
F19 фонарь заднего хода
F20 подогрев зеркал

Блок под капотом aveo

Место расположение блока с предохранителями и реле

p, blockquote 16,1,0,0,0 —> актуальное описание на обратной стороне крышки

Общая схема

p, blockquote 17,0,0,0,0 —>

p, blockquote 18,0,0,0,0 —>

Таблица с описанием

p, blockquote 19,0,0,0,0 —>

F1 АКБ
F2 левый стояночный фонарь
F3 правый стояночный фонарь
F4 стартер/ зажигание 1
F5 компьютерная система кондиционирования/ зажигание 1
F6 световая аварийная сигнализация
F7 правая фара ближнего света
F8 левая фара ближнего света
F9 передние противотуманные фары
F10 фары дальнего света
F11 высокая скорость вентилятора охлаждения
F12 низкая скорость вентилятора охлаждения
F13 компьютерная система кондиционирования
F14 электрический стеклоподъемник 2
F15 электрический стеклоподъемник 1
F16 топливный насос
F17 блок управления двигателем
F18 EMS1
F19 EMS2
F20 резерв
F21 резерв
F22 резерв
F23 АБС
R1 реле топливного насоса
R2 реле электрического стеклоподъемника
R3 реле стояночного фонаря
R4 реле передних противотуманных фар
R5 реле фар дальнего света
R6 реле фар ближнего света
R7 реле дальнего вентилятора
R8 реле ближнего вентилятора
R9 реле системы кондиционирования воздуха
R10 главное реле
FP пинцет для замены предохранителей

Предохранители и реле шевроле авео T300

Блок в салоне шевроле авео т300

В отличие от модели Т250 он расположен не в торцевой части панели, а в передней, под приборной панелью.

p, blockquote 20,0,0,0,0 —>

p, blockquote 21,0,0,0,0 —>

Схема

p, blockquote 22,0,0,0,0 —>

p, blockquote 23,0,0,0,0 —>

Назначение

  1. DLIS
  2. DLC
  3. Подушка безопасности
  4. Задняя дверь
  5. Запасной предохранитель
  6. Блок управления кузовным оборудованием
  7. Блок управления кузовным оборудованием
  8. Блок управления кузовным оборудованием
  9. Блок управления кузовным оборудованием
  10. Блок управления кузовным оборудованием
  11. Блок управления кузовным оборудованием
  12. Блок управления кузовным оборудованием
  13. Блок управления кузовным оборудованием
  14. IPC
  15. ONSTAR
  16. ULTRA PARKING ASSIST
  17. Информационный центр водителя
  18. Аудио
  19. Прицеп
  20. VLBS
  21. CHEVYSTAR
  22. Обогрев, вентиляция, кондиционер
  23. HDLPALC
  24. Сцепление
  25. IPC-AOS
  26. Подушка безопасности ход/ запуск
  27. Ходовое реле
  28. Реле задней двери
  29. Прицеп ход/запуск
  30. Часовая пружина
  31. Обогрев, вентиляция, кондиционер
  32. Запасной предохранитель
  33. Вентиляционный люк крыши
  34. Прикуриватель
  35. Запасной предохранитель
  36. Задний электрический стеклоподъемник
  37. Передний электрический стеклоподъемник
  38. RAP/ACCY
  39. DCDC CONV
  40. Электростеклоподъемник двери водителя
  41. РТС 2
  42. РТС 1
  43. Разъем аккумулятора.
  • DLC – диагностический разъем;
  • IPC и IPC-AOS – контроллеры;
  • ONSTAR – навигационная система (недоступна в России);
  • ULTRA PARKING ASSIST – парковочный ассистент (парктроник или камера, в зависимости от комплектации);
  • CHEVYSTAR – спутниковая система «Шевроле-Авео»;
  • RAP/ACCY – система отопления и кондиционирования;
  • DCDC CONV – трансформатор.

Блок в моторном отсеке

p, blockquote 26,0,0,0,0 —>

p, blockquote 27,0,0,0,0 —>

Общая схема

p, blockquote 28,0,0,0,0 —>

p, blockquote 29,0,0,0,0 —>

Описание

Aveo: Противотуманные фары

Уже давно еще в начале лета пришли сами противотуманки(заказывал у mkovalenko), а накладки под них, а так же подрулевой переключатель заказывал потом чуть позже уже в экзисте… Из за нехватки времени производил их установку постепенно.

Теперь по порядку…

Для установки противотуманных фар (далее ПТФ), нужно купить следующие детали:

Противотуманная фара левая

Противотуманная фара правая

оригинал GM — 96808147

Накладка правая(хром) – не оригинал от Api — CV022219C-0R00(крепления не совпадают и требуется их доработка!)

Подрулевой переключатель с кольцом для включения ПТФ без фиксации – 96806619

Реле для а/м «Лада-Калина», «Лада-Приора» или т.п. – 98.3747-111

Провод для силовых цепей (1 или 1,5 мм2) – 2 отрезка разных цветов (желательно жёлтый и чёрный) по 5 м Провод для управляющих цепей (тонкий) – 2 отрезка разных цветов (желательно жёлтый и зелёный) по 2,5 м Предохранитель 15А — можно взять из запасных в том же блоке.

Подключал по заводской схеме. Схема для машин после 2008 года выпуска…

Для подключения всей проводки используем всего две электрические колодки С207 и С102 т.к. большая часть электропроводки ПТФ установлена в машину еще на заводе…

С207 — она находится в левом пороге, возле левой ноги водителя серая с белыми вставками…

Разъём С102 находится в подкапотном блоке реле и предохранителей…

Подкапотный блок реле и предохранителей – унифицирован, и все необходимые внутренние соединения в нём имеются. Фактически, отсутствуют только провода, которые я на схеме обвёл желтым, синим и зеленым, и все электрические подключения

сводятся к их монтажу. т.е.Прокладываем только два провода от контактов 24 и 23 разъёма С102 до контактов 2 и 3 разъёма в салоне С207 соответственно…

Для прокладки провода в салон нужно еще снять подкрылок, под подкрылком в районе левого указателя поворота который на крыле будет резинка (Заглушка) через которую проходит жгут проводки. Вот через нее и протягиваем, главное не забыть ее потом на место поставить и замотать изоляционной лентой как было.

Силовая проводка сводится к прокладке плюсового провода питания от ПТФ до подкапотного блока реле и предохранителей и провода массы до удобной точки подключения, плюсы питания самих ПТФ с контакта 25 разъёма С102

точка подключения массы есть под фарами После прокладки проводки устанавливаем бампер в обратном порядке…

Ставим реле реле и предохранитель

Для включения ПТФ еще необходимо заменить подрулевой переключатель

я купил оригинальный GM кат. номер 96806619. На нем колечко включатель туманок — без фиксации, как на задних туманках. Работает по тому же принципу, только туманки можно включить при активных габаритах. с ближним и дальним для замены нужно снять верхний защитный кожух под рулём (если неудобно, можно снять и нижний), снять старый переключатель, нажав на чёрные защёлки, установить новый. Всё. Необходимая проводка к переключателю уже подходит.

На приборке индикатор туманок у меня впаян был с завода и при включении туманок — он загорается. На базовых моделях до 2008 года выпуска его к сожалению не ставили, нужно разбирать и паять самим.

Замена лампы ближнего света шевроле авео т250

chevrolet aveo замена ламп С учетом того, что лампы нагреваются до высокой температуры, нежелательно дотрагиваться открытыми участками кожи до стекла. Затем снять, отсоединив колодку от цоколя. Откидывается пружинный фиксатор, выводится в сторону, после чего беспрепятственно вынимается сгоревшая лампа. Доставать ее нужно за цоколь.

Необходимо отметить, что замена лампочки ближнего света шевроле авео т характеризуется определенной последовательностью действий как для снятия старой, непригодной лампочки, так и для установки новой: Как напоминание, важным моментом является проверка перед установкой новой фары наличия или отсутствия на поверхности лампы отпечатков пальцев или ворсинок салфетки. При их выявлении chevrolet aveo замена ламп тщательная очистка.

  1. Открыть багажник.
  2. Выкрутить два шурупа, которые крепят фару.
  3. Аккуратно выгнуть её в сторону. Не сломайте пластиковые планки.
  4. Открыть заднюю крышку блок фары.
  5. Вытащить необходимые патроны с лампами (задний ход, габариты, тормоз)
  6. Выкрутить лампы из патрона.
  7. Заменить необходимые лампочки новыми.
  8. Установить все в обратной последовательности.

Некоторые комплектации автомобиля Aveo оснащаются противотуманными фарами. Лично я переделал их в ДХО (дневные ходовые огни).

  1. Поднять переднюю часть автомобиля домкратом или установить на смотровую яму.
  2. Выкрутить два болта крепления в каждой противотуманной фаре.
  3. Извлечь фару и снять заднюю крышку (у меня по два болтика было).
  4. Вытащить патрон с лампочкой.
  5. Заменить лампу новой.
  6. Собрать все в порядке, обратном демонтажу ламп.

Противотуманные фары на Шевроле Авео

Начинаем работу демонтажа бампера, у меня с другом на это ушло 15 минут. Удаляем фары автомобиля, отвернув болты крепления и выдернув колодки с проводами. После этого отворачиваем саморезы крепления бампера. Следом выдергиваем четыре пластиковых пистона. Осталось только отвернуть 4 гайки крепления бампера к лонжеронам. Здесь понадобится головка на 14.

Бампер нужно стягивать в сторону движения авто. Удаляем штатные вставки и вместо них заворачиваем другие, новые. Проводку противотуманных фар пропускаем за радиатором охлаждения силового агрегата. Лично я проводку засунул в гофрированную трубку, а концы хорошенько замотал изолентой. Кстати, проводку покупал специальную для ПТФ, но только не для Авео, а для ВАЗ-2108, стоят они всего лишь 200 рублей. Кроме проводов тут еще есть предохранитель и реле с колодкой.

Устанавливаем бампер автомобиля га свое место. Вот тут лучше с помощником действовать. Пока один держит бампер, другой втыкает штекеры к противотуманкам. После этого вдеваем на направляющие и насаживаем гайки крепления бампера к лонжеронам. Заворачиваем саморезы, пистоны и в конце затягиваем гайки крепления к лонжеронам. Остается проводку в салон протащить. Нужно будет частично отвернуть локер. Просовываем провод.

В салон протягиваем проводку через технологическое отверстие, она закрыта резиновой заглушкой. Там уже проходит штатный жгут проводов. Потом идет подключение к подрулевому переключателю. Убираем кожух с руля, удаляем штатный переключатель, устанавливаем новый, подходящий. Чем отличается новый от старого? Оказывается, в первом есть ответная часть колодки для противотуманных фар.

На работу вместе с передышками ушло 4 часа, не так уж и мало, но и не особо много. В любом случае, это и дешевле, и надежнее, ведь для себя делаешь.

Расположения блоков предохранителей

2 скопления находятся в салоне автомобиля (меньший) и под его капотом (больший). Второй считается основным, поскольку именно там находятся все реле, он связан с защитой главных электрических цепей.

В салоне

Находится на панели приборов слева от водителя. Его крышка хорошо различима в торце щитка. Под ней можно обнаружить 21 предохранитель. Реле в заводской компоновке авто для них не предусмотрены.

Блок под капотом

Установлен рядом с аккумулятором. Помимо 25 элементов находятся 10 реле. Предохранители блока отвечают за бесперебойную работу электроцепей, связанных с работоспособностью мотора.

Описание схем предохранителей Aveo T250

Не менялась с 2007 года. Ее можно обнаружить на задней стороне крышки, закрывающей каждый из блоков. Расшифровка с описанием каждого элемента находится в руководстве пользователя авто. Последнее существует и в переводе на русский язык.

Набор элементов под капотом Авео и в салоне машины несколько отличается, не только назначением, но и числом, а также расположением. Найти реле можно лишь в моторном отсеке. Отдельные элементы владельцами могут устанавливаться и в салонный блок. Например, реле электрических зеркал. Ниже представлены схемы и их расшифровки для каждого из блоков.Под капотом:

Реле За что отвечает
R1 Топливный насос
R2 Электропривод стеклоподъемников
R3 Стояночные огни
R4 Противотуманки
R5 Фары дальнего света
R6 Фары ближнего света
R7 Вентилятор на высокой скорости
R8 Вентилятор на низкой скорости
R9 Система кондиционирования
R10 Система управления мотором

Панель приборов (IPC)

Приемник дистанционного управления блокировкой дверей (RCDLR)

Выключатель фонаря I / P

Предохранитель прикуривателя Авео Т250: где находится

С 2008 года одновременно защищает прикуриватель и разъем прицепа. Расположен в салонном блоке под номером 8 и с мощностью 15 Ампер.

Предохранитель и реле стартера Шевроле Т250: где находится

Втягивающее расположилось под номером 1 в блоке подкапотного пространства. Там же № 4 находится защитный элемент стартера, мощностью 30 Ампер.

Центральный замок

Элемент находится в салоне машины, имея номер 14 и мощность в 15 А. Отдельного реле нет — его надо установить самостоятельно, но перед этим снять резервное.

Предохранитель и реле поворотников

В заводской комплектации есть только вставка поворотов, располагающийся во внутреннем блоке под номером 12, мощностью 10 А. Реле необходимо устанавливать самостоятельно, но это недорогой артикул.

Стеклоподъемник

Отвечает второе реле. За защиту электропривода устройства ответственны 2 предохранителя в подкапотном блоке: 2 и 7, мощностью 20 и 10 Ампер.

Процесс замены

На Шевроле Авео Т300 заменить лампы передней фары достаточно просто своими руками. Конечно,лучше всего, это проводить на демонтированной фаре, но для этого потребуется ещё больше времени и усилий, а поэтому проводим процесс на автомобиле.

Особого инструментария не потребуется, а поэтому приступаем непосредственно к процессу смены лампочек на Авео:

  1. Обесточиваем автомобиль. Это необходимо для безопасности и предотвращения короткого замыкания.
  2. Отворачиваем крышку расположение лампы ближнего света.

Откручиваем защитну крышку лампы.

Вынимаем контакты лампочек.

Отщёлкиваем пружину фиксатор.
Вынимаем лампу.
В этом же корпусе располагается габарит, который необходимо вытянуть, отсоединить контакты и заменить.
Вставляем новое изделие, затем собираем всё в обратной последовательности.
Находим крышку лампы дальнего света, и откручиваем её.

Снимаем фиксирующую пружину.
Вынимаем лампу, и устанавливаем новую.

Вынимаем контакты и выкручиваем лампы.

Лампа поворотов находится вне корпуса. Фиксирующий элемент белого цвета.
Чтобы демонтировать необходимо, повернуть на четверть против часовой стрелки.
Вынимаем лампу с цоколя.
Вставляем новое изделие, и проводим сборку.

О выборе новой лампы

Дополнительный фундаментальный нюанс. перед заменой лампы необходимо сначала снять лампу с фары. И только позже, чтобы посетить магазин с ней, взять такой же или похожий. Почему есть, конечно, несколько уточнений:

  • На данный момент многие машины потребляют 55 Вт, но некоторые машины имеют тенденцию быть более долговечными, например, 60 или даже 70-75 Вт. Если взять слабее, то есть чем сильнее, то огни будут светить по-разному, интенсивность света меняется.
  • Крепеж. Вероятно, это новшество в таких вопросах, они ищут отдельные элементы в свете фар, но их просто нет! Тогда возникают вопросы. я не могу найти лампу и т. Д. Просто наведите основной и посмотрите, что нить делает с нашим клиентом. Просто посмотрите на структуру внутри, если какие-либо элементы сломаны. накаливания, это означает, что дело здесь. Часто тело обугливается.

Инструкция по замене

Итак, давайте перейдем к самой замене.

  • Открыть капот
  • Мы смотрим на заднюю часть вашей фары, а точнее на пластиковую крышку (это дизайн для 90% автомобилей).

Открутите его, мне кажется, просто открутив крышку бутылки, поверните ее, и она окажется в ваших руках.

Отсоединить блок проводки. Вытащить его из лампы просто.

Далее внутри мы видим светильник и лампу, но ее не так просто снять. Сначала нужно найти запирающий элемент, это металлическая жесткая проволока. Обычно она идет на специальный крючок. Просто согните и лампа будет выпущен. На некоторых машинах стоит отметить, что есть болтовое крепление, то есть нужно отвинчивать болт до того, как «проволока» будет удалена.

Снимите лампу с крепления.

Вот и все, с некоторыми навыками. это занимает две-три минуты. Затем просто замените. замените новую лампу в обратном порядке. При замене не берите его за стекло; жир на пальце не должен оставаться на нем. Обязательно плотно затяните пластиковый корпус, в фарах нет пыли, воды и грязи! Если вода попадает, фара банальная будет потеть, что уменьшит его ресурс и освещение.

Замена на авео т300

На автомобилях Шевроле Авео, выпускаемых после 2007 начали устанавливать кондиционеры, сократив свободное пространство под капотом. Модельный ряд Т300 обладает еще большим списком узлов дополнительной комплектации. В результате к правой фаре со стороны двигателя сложно подобраться, мешает коробка воздушного фильтра. Левая практически недоступна из-за аккумулятора, бачка омывателя и блока управления.

Замена сгоревшей лампы ближнего, дальнего света в таком случае делается с частичным демонтажем фары. Определитесь сначала с решеткой радиатора. Сняв ее, вы более легко доберетесь до корпуса с лампами. При этом у вас увеличивается шанс сбить регулировку света и делать ее заново в мастерской.

Корпус фары Авео Т300 и других моделей, крепится к кузову автомобиля в четырех точках:

  • два болта на кронштейнах вверху;
  • один болтик со сторону радиатора сбоку;
  • с наружной стороны клипса, которую снимать не надо.

Болты легко откручиваются обычными ключами и затем докручиваются руками. Кулиса позволяет вытащить фару из гнезда и повернуть для замены лампы. Чтобы извлечь корпус из решетки, его надо немного приподнять.

Для соблюдений правил безопасности, перед началом работы отсоедините обе клеммы аккумулятора. Хлопчатобумажные перчатки можно надеть непосредственно после снятия пыльника, чтобы они были чистыми. Новые лампочки должны храниться в упаковке до момента их установки.

Самостоятельная регулировка

Правильнее всего делать регулировку на СТО, где специалистами используется специальное оборудование. Это, конечно, дорого и требует много времени. При самостоятельной подгонке освещения в случае смещения фары, лучше делать это поочередно. Поменяв лампу слева, проверьте расположение лучей от фар на идентичность при помощи освещения стены.

Настроечные винты для регулировки расположены под колпачком, точнее резиновым пыльником, лампы ближнего и дальнего света. Проворачиваются они на пол-оборота вправо и влево. Вам надо добиться совершенно одинакового пятна света с обеих фар. После этого вы сможете выставить свет на другой фаре, после замены лампы.

Часто смещение корпуса фары происходит от неправильной установки после того, как произведена замена. Вам следует убедиться в плотной посадке ее обратно в гнездо. Все три болта должны стать на место свободно, без натяжек. Именно поэтому бампер лучше не снимать, он фиксирует фару снизу.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Все про Honda
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
