Расположение блока
Сейчас вы узнали о нюансах и правилах замены предохранителей, поэтому теперь настало время приступить к разбору таблиц расшифровок предохранителей. В монтажном блоке насчитывается 20 предохранителей, трое из которых не используется в Matiz — они являются запасными. Такие предохранители располагаются на следующих позициях: Ef5, Ef16, Ef21. Самым мощным является предохранитель, отвечающий за активацию зажигания — номинальное значение силы тока составляет 40А. В основном здесь установлены слабые предохранители на 10А.
| Обозначение предохранителя | Ток, А | Источник | Защищаемые цепи |
| Предохранители в блоке предохранителей и реле в моторном отсеке | |||
| Ef2 | 40 | Аккумуляторная батарея | Включатель зажигания, блок предохранителей панели управления (F11-F13) |
| Ef3 | 10 | Аккумуляторная батарея | Выключатель подачи топлива (инерционный выключатель) |
| Ef4 | 10 | Зажигание 1 | Топливо, генератор, датчик скорости, реле топливного насоса, главное реле, катушка зажигания |
| Ef5 | — | — | Не используется |
| Ef6 | 20 | Аккумуляторная батарея | Двигатель вентилятора отопителя |
| Ef7 | 15 | Аккумуляторная батарея | Обогреватель заднего стекла |
| Ef8 | 10 | Аккумуляторная батарея | Дальний свет фары, правая сторона |
| Ef9 | 10 | Аккумуляторная батарея | Дальний свет фары, левая сторона |
| Ef10 | 10 | Аккумуляторная батарея | Ближний свет фары, правая сторона |
| Ef11 | 10 | Аккумуляторная батарея | Ближний свет фары, левая сторона |
| Ef12 | 10 | 58 | Задние фонари и фонари освещения, правая сторона |
| Ef13 | 10 | 58 | Задние фонари и фонари освещения, левая сторона |
| Ef14 | 10 | Аккумуляторная батарея | Компрессор кондиционера |
| Ef15 | 30 | Аккумуляторная батарея | Вентилятор радиатора |
| Ef16 | 10 | Запасной | |
| Ef17 | 10 | Аккумуляторная батарея | Звуковой сигнал |
| Ef18 | 20 | Аккумуляторная батарея | Реле фар, переключатель дальнего света |
| Ef19 | 15 | Аккумуляторная батарея | Электронный блок управления, главное реле |
| Ef20 | 15 | Аккумуляторная батарея | Передние противотуманные фары |
| Ef21 | 15 | Запасной |
Функции и системы, которые защищают предохранители, расположенные в монтажном блоке: активация зажигания, катушки генератора, двигателя вентилятора отопителя, ближнего и дальнего света, задних фонарей, компрессора кондиционера, обогревателя заднего стекла, звукового сигнала, вентилятора радиатора, передних противотуманных фар, а также отвечает за работу электронного блока управления и главного реле, переключателя дальнего света и непосредственно осуществляет подачу
Если у вас в автомобиле не работает одна из выше представленных систем или функций, то скорее всего, потребуется замена предохранителя, расположенного именно в монтажном блоке, который находится в моторном отсеке.
Главное запомните то, что у вас имеются запасные предохранители, с номинальной силой тока в 10 и 15 Ампер соответственно. Если не нашлось подходящего предохранителя, то ни в коем случае не используйте перемычки, так как в таком случае может выйти из строя электрическая цепь, а в худшем случае — и целые автомобильные системы. Конечно же, никто из вас не хочет допустить такой ситуации,поэтому настоятельно рекомендуем приобрести необходимый вам предохранитель.
Где находятся предохранители в Дэу Матиаз
Предохранители в Дэу Матиаз разделены на два блока. Один расположен в салоне авто, а второй блок предохранителей Дэу Матиаз находится в моторном отсеке. На крышке каждого из них указана величина его номинального тока. Оба блока расположены в удобных местах, что позволяет легко заменить тот или иной их элемент.
Описание плавких предохранителей в салоне Дэу Матиаз
В салоне данной модели монтажный блок установлен с левой стороны, под панелью приборов. Здесь размещены 14 устройств, которые отвечают за определенные системы в автомобиле.
Среди систем, которые защищают предохранители в этом блоке, стоит выделить аудиосистему, двигатель вентилятора отопителя, лампы сигнала поворота, стеклоочистители, предохранитель прикуривателя Дэу Матиаз, электропривод замков дверей и другие (смотрите таблицу).
Чтобы заменить один из элементов, необходимо снять пластиковую крышку и с помощью пинцета извлечь перегоревший автоматический выключатель. При выполнении этой работы желательно отключить аккумуляторную батарею.
Блок предохранителей в моторном отсеке: функции
Монтажный блок, который размещен под капотом, находится около аккумулятора. В нем насчитывается 20 плавких элементов, 3 из которых являются запасными. Расположение предохранителей указывается на внутренней стороне крышки устройства.

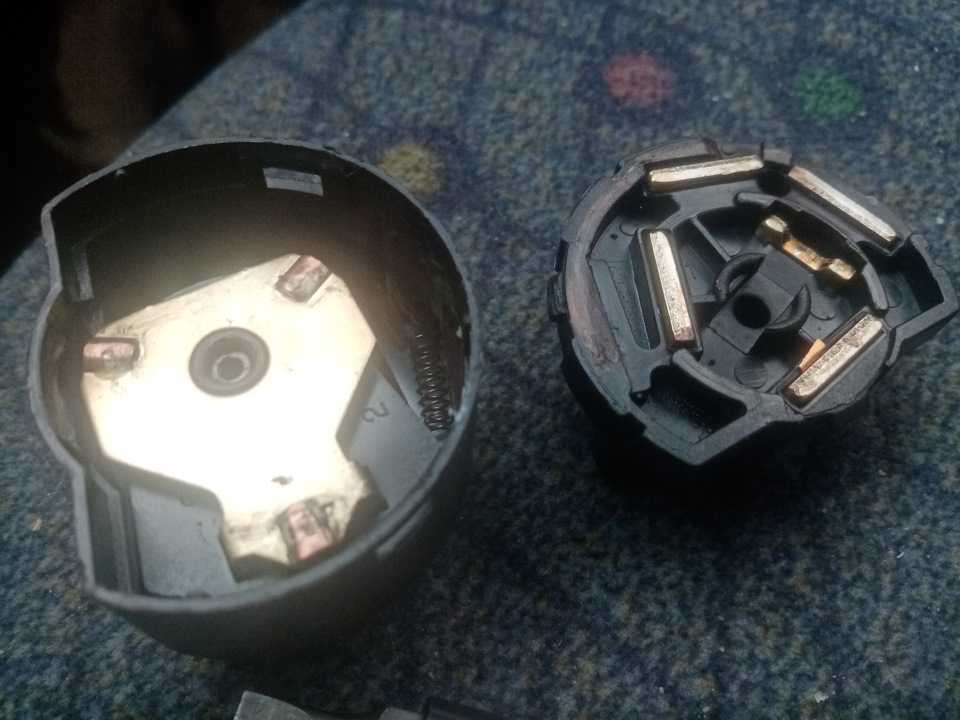

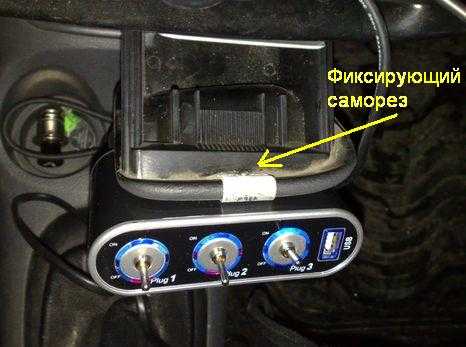

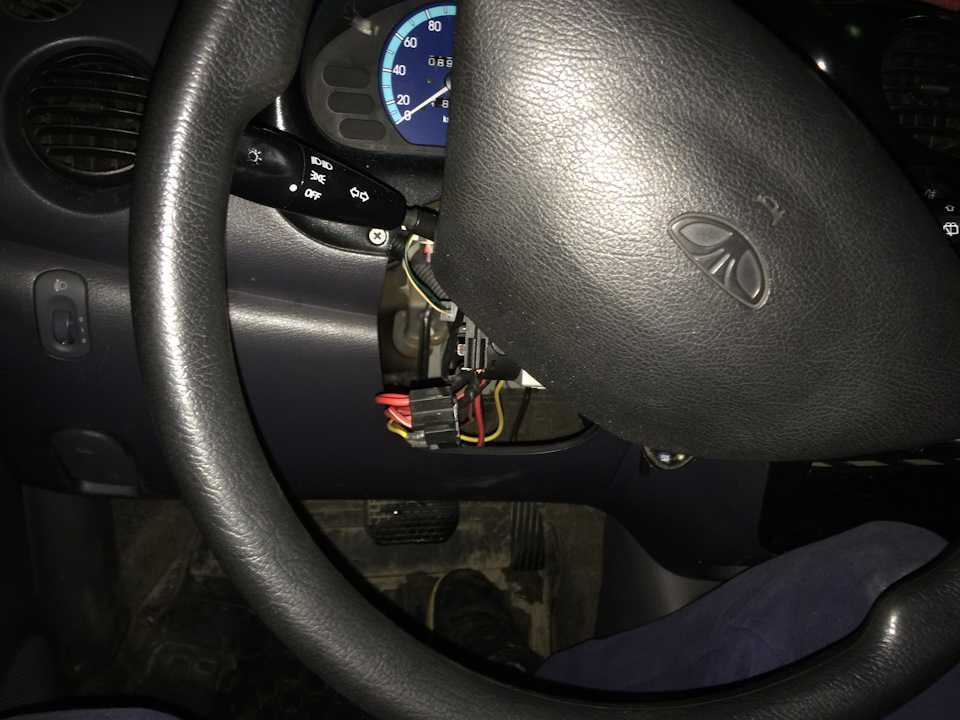

не работает магнитола и прикуриватель — Электрооборудование (Matiz)
- Участники
- 119 posts
-
Автомобиль
Другое авто
-
Регион
RU — Карелия (10)
механик
- Мастер — золотые руки!
- Владельцы Клубной карты
- 7,360 posts
-
Автомобиль
Daewoo Matiz II (M150) Best 1.0 MT
-
Регион
RU — Москва (77,97,99,177,197,199,777)
Locky
- Представитель клуба в Рязани
- Администраторы
- 4,966 posts
-
Автомобиль
Daewoo Matiz II (M150) 0.8 AT
- Год выпуска: 2007
-
Регион
RU — Рязанская область (62)
Robot
- Представитель клуба в Нижнем Новгороде
- Региональные представители
- 519 posts
-
Автомобиль
Daewoo Matiz II (M150) 0.8 MT
- Год выпуска: 2003
-
Регион
RU — Нижегородская область (52)
Robot
- Представитель клуба в Нижнем Новгороде
- Региональные представители
- 519 posts
-
Автомобиль
Daewoo Matiz II (M150) 0.8 MT
- Год выпуска: 2003
-
Регион
RU — Нижегородская область (52)
Robot
- Представитель клуба в Нижнем Новгороде
- Региональные представители
- 519 posts
-
Автомобиль
Daewoo Matiz II (M150) 0.8 MT
- Год выпуска: 2003
-
Регион
RU — Нижегородская область (52)
Robot
- Представитель клуба в Нижнем Новгороде
- Региональные представители
- 519 posts
-
Автомобиль
Daewoo Matiz II (M150) 0.8 MT
- Год выпуска: 2003
-
Регион
RU — Нижегородская область (52)
Robot
- Представитель клуба в Нижнем Новгороде
- Региональные представители
- 519 posts
-
Автомобиль
Daewoo Matiz II (M150) 0.8 MT
- Год выпуска: 2003
-
Регион
RU — Нижегородская область (52)
Robot
- Представитель клуба в Нижнем Новгороде
- Региональные представители
- 519 posts
-
Автомобиль
Daewoo Matiz II (M150) 0.8 MT
- Год выпуска: 2003
-
Регион
RU — Нижегородская область (52)
Sanetka
- Участники
- 114 posts
-
Автомобиль
Daewoo Matiz II (M150) 0.8 MT
- Год выпуска: 2004
-
Регион
RU — Санкт-Петербург (78, 98, 178)
Схема предохранителей Матиза
На машине 2007 и других годов производства используется стандартная электросхема оборудования. На крышках блоков присутствует обозначение и расшифровка на русском языке каждого элемента в отдельности.
Когда перегорает какой-либо элемент – искать нужную деталь следует по участку отказавшей цепи. Только так можно получить схему подключения предохранителя. Отдельного материала по расположению и маркировке всех элементов вместе взятых нет.
Предохранитель поворотов
У Matiz расположен в салонном блоке под номером 4. Также здесь имеется и соответствующее реле R11. Замена деталей выполняется в стандартном порядке при помощи специализированных щипцов.
Предохранитель бензонасоса
Соответствующий предохранитель установлен под капотом. Вставка F4 передает питание на цепь замыкания реле R5, установленного рядом. Найти релюшку просто. При активации зажигания она характерно щелкает.
Предохранитель стартера
Указанная деталь в большинстве модификаций монтируется в салонной части блока под номером F14. Отдельные комплектации имеют измененную схему. Здесь за возбуждение стартового устройства отвечает деталь №08.
Реле силовой жилы устанавливается отдельно – на крыле машины. Это позволяет оперативно его заменить. Далее задействуется втягивающее устройство. Механизм является частью стартера.
Магнитола
Питание от замка зажигания осуществляется через предохранитель F6. Некоторые автолюбители при монтаже более производительной акустики переносят питание напрямую от аккумуляторной батареи.
Вентилятор охлаждения
Единственный вариант охлаждения радиатора Матиз защищен через предохранитель Ef15 основного блока, расположенного под капотом.
Предохранитель дворников
Каждый из них запитан отдельным элементом. В стандартной цепи это 8 и 9 для левой и правой стороны. Реле системы всего один и это вставка №12 салонного модуля.
Стеклоподъемники
Пятый предохранитель салонного блока подает питание на систему электрических подъемников дверных стекол. Релюшки мотор-редукторов устанавливаются в дверях.
Предохранитель кондиционера
Компрессорная установка агрегата управляется через F14 подкапотного модуля. Отдельно следует рассмотреть реле. Устройство режимов работы кондиционирования питается выключателем №3, а цепь электрической муфты через №10.
Предохранитель центрального замка
Устройство получает питание через собственную вставку, смонтированную отдельно. Его следует искать рядом с кнопками выключения или под приборной панелью, в зависимости от года выпуска и модификации авто.
Стеклоочиститель
Предохранитель омывателя лобового стекла расположен под номером 9 в салонном модуле. Реле стеклоомывателя ветрового стекла находятся в моторном отсеке возле резервуара с соответствующей жидкостью.
Дальний свет
Указанный режим активируется через предохранители 8 и 9 подкапотного блока. Выключатели находятся возле оптических элементов.
Предохранитель генератора
Общий для нескольких цепей №4 моторного блока отвечает и за питание приборов установки. Когда плавкий элемент постоянно сгорает, следует проверить регулятор напряжения, установленный на крыле машины.
Аварийка
Сигнализация более сложна чем кажется. За питание кнопки отвечает элемент F12. Подача напряжения к релюшке проходит через предохранитель 3. Выключатель смонтирован в стандартной проводке под номером 11 и работает параллельно с поворотами.
Предохранитель зарядки
Защитное оборудование аккумуляторной батареи устанавливается в непосредственной близости от нее. Это необходимо по причине облегчения доступа к деталям.
Предохранитель габаритов
Система питается от разных элементов, что обусловлено требованиями современного автомобилестроения. Здесь это детали 12 и 13 подкапотного блока. Изготовитель сэкономил – релюшка устанавливается всего одна R9.
Спидометр
Система измерения скорости защищается элементом F4 из подкапотной панели.
Получают напряжение от двух элементов. В стандартной проводке это предохранительные вставки аварийки. Подсветка поступает от общей линии освещения доски.
Сигнализация
По умолчанию в монтажном блоке отсутствуют защитные вставки противоугонной сигнализации авто. Это обусловлено требованием системы безопасности, монтируемой на машине в стоке, если подобная включена в комплектацию.
Предохранитель зажигания
От элемента №2 подкапотного модуля подается питание на личинку замка. Если постоянно горят контакты, следует проверить именно его. Катушка зажигания запитана от генератора.
Блок в салоне
Расположение предохранителей в салоне Matiz
Здесь расположены предохранители с обозначениями от F1 до F15 и реле – А, В, С. Рассмотрим некоторые из этих элементов подробнее:
Если не работает прикуриватель, то в большинстве случаев поможет замена предохранителя F7. Следует отметить, что этот выходной разъем часто используют в качестве источника питания зарядных устройств и других приборов. Если штекер вставляется неровно, то возможно короткое замыкание и проявление соответствующей неисправности. В некоторых моделях устанавливают не только прикуриватель, но и дополнительный разъем на 12 V. Его можно использовать по назначению при отсутствии подходящей плавкой вставки.
Передние дворники защищает аналогичный элемент F8. Они функционируют под управлением реле «А», которое установлено в этот же блок, поэтому и его надо будет проверить. Если дворники не включаются именно в прерывистом алгоритме работы, то, скорее всего, сломан именно этот узел. Предупредить появление подобных поломок впоследствии поможет устранение механических неисправностей в системе приводов.
Питание центрального замка осуществляется через вставку F13. Но следует понимать, что этот узел подключается не только к приводам нескольких дверей, но и к системе сигнализации. Надо проверять разъем и контакты центрального замка, которые установлены внутри водительской двери, а также функциональность механических приводов.
Предохранители и реле Daewoo Matiz (M150), 2000 — 2015
Большинство цепей питания электрооборудования хетчбэка защищено предохранителями. Фары, электродвигатели вентиляторов, топливный насос и другие мощные потребители тока подключены через реле. Защитные элементы установлены в монтажных блоках, которые находятся в салоне автомобиля и моторном отсеке.
Рассмотрены автомобили Дэу Матиз (M150) 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015 года выпуска с малолитражными двигателями 0.8 и 1.0 литра..
В салоне

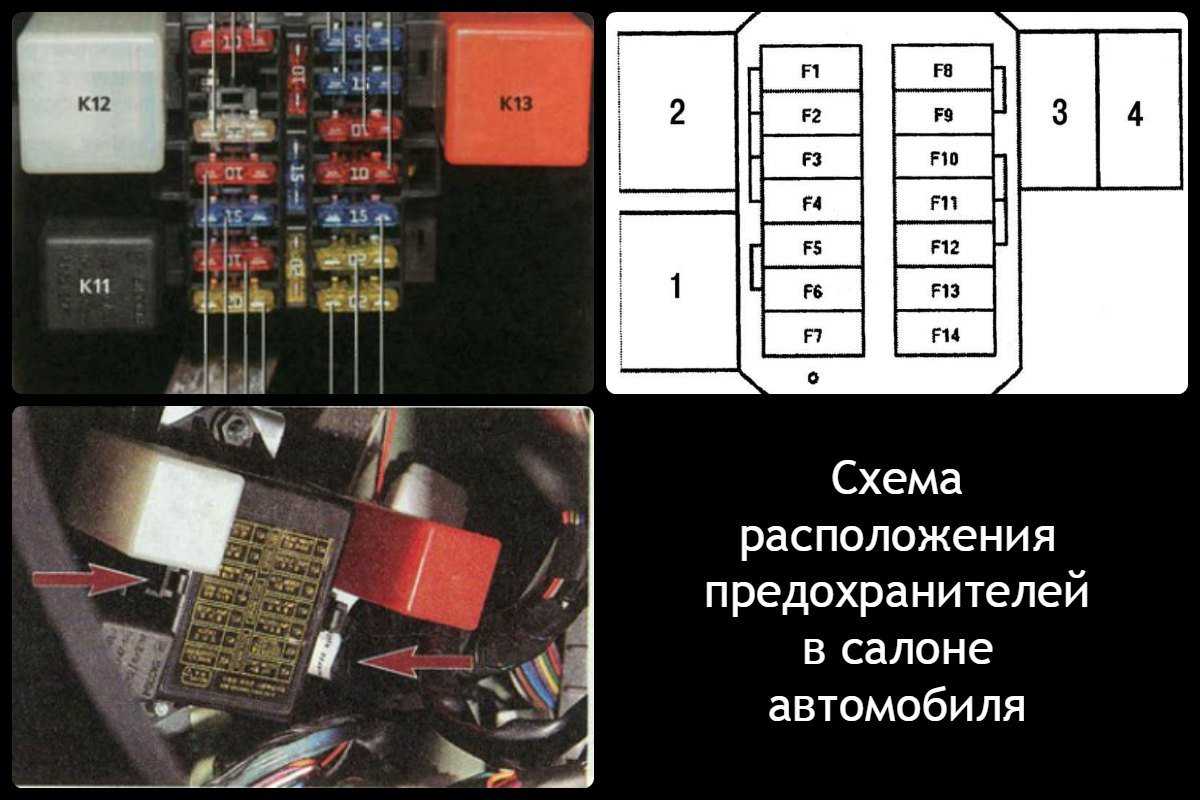

Блок находится под приборной панелью с левой стороны. Для доступа к элемента нужно одновременно сжать две защелки крышки и снять ее.
Фото — пример.

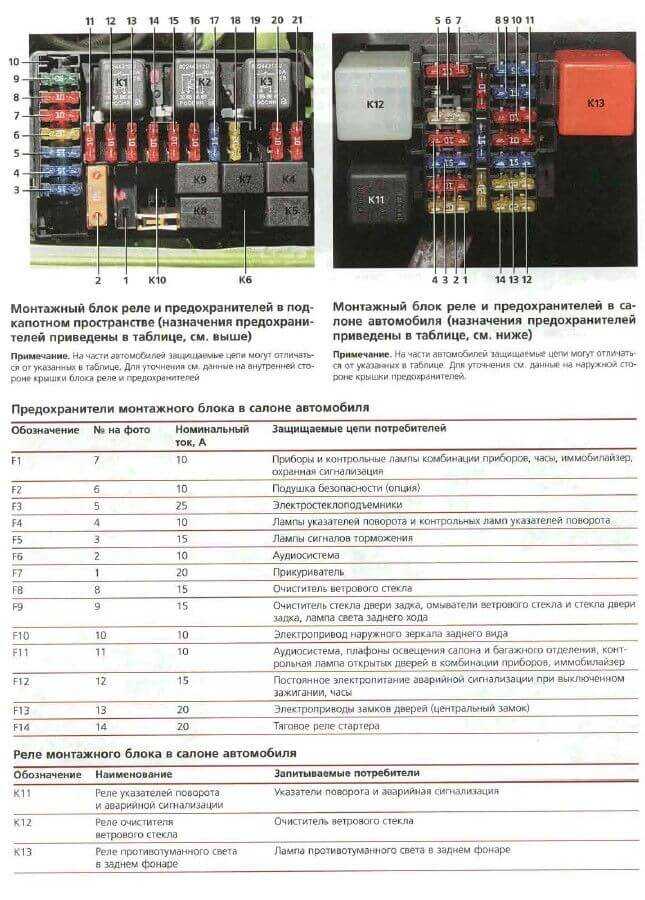

| Схема элементов в салонном блоке | ||
|
|
||
| № | Описание | Ток, А |
| 1 | Предохранитель прикуривателя матиз | 20 |
| 2 | Аудиосистема | 10 |
| 3 | Лампы сигналов торможения | 15 |
| 4 | Лампы указателей поворота и контрольных ламп указателей поворота | 10 |
| 5 | Электростеклоподъемники | 25 |
| 6 | Подушка безопасности (опция) | 10 |
| 7 | Приборы и контрольные лампы комбинации приборов, часы, иммобилайзер, охранная сигнализация | 10 |
| 8 | Очиститель ветрового стекла | 15 |
| 9 | Очиститель стекла двери задка, омыватели ветрового стекла и стекла двери задка, лампа света заднего хода | 15 |
| 10 | Электропривод наружного зеркала заднего вида | 10 |
| 11 | Аудиосистема, плафоны освещения салона и багажного отделения, контрольная лампа открытых дверей в комбинации приборов, иммобилайзер | 10 |
| 12 | Постоянное электропитание аварийной сигнализации при выключенном зажигании, часы | 15 |
| 13 | Электроприводы замков дверей (центральный замок) | 20 |
| 14 | Тяговое реле стартера | 20 |
| К11 | Реле указателей поворота и аварийной сигнализации | |
| К12 | Реле очистителя ветрового стекла | |
| К13 | Реле противотуманного света в заднем фонаре |
В моторном отсеке
Блок расположен под защитной крышкой с левой стороны. Для доступа к элементам блока нужно нажать на фиксатор пластиковой крышки и сдвигая ее назад снять ее.

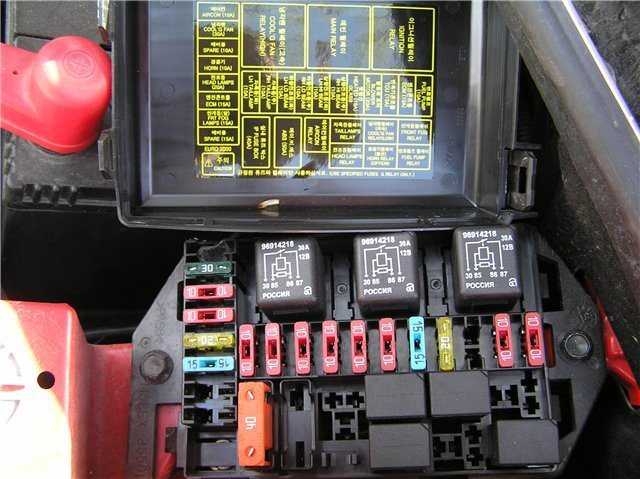

Фото — пример.
| Схема предохранителей в подкапотном блоке предохранителей Дэу Матиз | ||
|
|
||
| № | Расшифровка | Ток, А |
| 1 | АБС (опция) | 50 |
| 2 | Все потребители, запитанные независимо от положения ключа в выключателе зажигания (постоянное питание) | 40 |
| 3 | Резерв | 15 |
| 4 | Противотуманные фары | 15 |
| 5 | Постоянное электропитание ЭБУ, обмотка главного реле, обмотка реле муфты компрессора кондиционера, обмотка реле высокой частоты вращения электровентилятора системы охлаждения, обмотка реле низкой частоты вращения электровентилятора системы охлаждения, датчики концентрации кислорода и положения распределительного вала, топливные форсунки, клапаны рециркуляции отработавших газов и продувки адсорбера, электропитание реле топливного насоса | 15 |
| 6 | Электропитание реле ламп головного света, переключатель дальнего света фар | 20 |
| 7 | Звуковой сигнал | 10 |
| 8 | Резерв | 10 |
| 9 | Электровентилятор системы охлаждения | 30 |
| 10 | Муфта компрессора кондиционера (опция) | 10 |
| 11 | Габаритный свет левой фары, левого заднего фонаря и фонари освещения номерного знака | 10 |
| 12 | Габаритный свет правой фары и правого заднего фонаря | 10 |
| 13 | Ближний свет левой фары | 10 |
| 14 | Ближний свет правой фары | 10 |
| 15 | Дальний свет левой фары | 10 |
| 16 | Дальний свет правой фары | 10 |
| 17 | Элемент обогрева стекла двери задка | 15 |
| 18 | Электровентилятор отопителя | 20 |
| 19 | Резерв | 10 |
| 20 | Электропитание ЭБУ от выключателя зажигания, обмотка реле топливного насоса, блок АБС (опция), предварительное возбуждение генератора (при пуске), вывод «В» блока катушек зажигания, датчик скорости | 10 |
| 21 | Топливный модуль (предохранитель бензонасоса 10А) / Противотуманные фары (15А) | 10 |
| Реле | ||
| К1 | Электровентилятор системы охлаждения (высокая частота вращения) | |
| К2 | ЭБУ, обмотка реле муфты компрессора кондиционера, обмотка реле высокой частоты вращения электровентилятора системы охлаждения, обмотка реле низкой частоты вращения электровентилятора системы охлаждения, датчики концентрации кислорода и положения распределительного вала, топливные форсунки, клапаны рециркуляции отработавших газов и продувки адсорбера | |
| КЗ | Переключатель режимов работы электровентилятора отопителя, выключатель элемента обогрева стекла двери задка | |
| К4 | Противотуманные фары | |
| К5 | Топливный модуль (реле бензонасоса) | |
| К6 | Звуковой сигнал | |
| К7 | Электровентилятор системы охлаждения (низкая частота вращения) | |
| К8 | Лампы головного света | |
| К9 | Габаритный свет, подсветка комбинации приборов | |
| К10 | Муфта компрессора кондиционера (опция) |
Таблицы расшифровок блоков предохранителей Daewoo Matiz
F7 20 А — прикуриватель. Если перестал работать прикуриватель, первым делом проверьте предохранитель. Из-за подключения разных разъёмов приборов в прикуриватель под разными углами, в нём может происходить короткое замыкание контактов, из-за этого предохранитель и перегорает.
Если у вас есть дополнительный разъём 12 В, подключайте приборы. Проверьте также проводку от прикуривателя до предохранителя. F8 15 А — очиститель лобового стекла. Подайте на двигатель очистителя напряжение 12 В и проверьте, работает ли. При выходе из строя блок предохранителей дэу матиз 0 8 новым.
Осмотрите его щётки, почистите их или замените новыми, если плохой контакт. Проверьте также провода от двигателя до подрулевого выключателя, от реле до массы, от предохранителя до реле и от предохранителя до источника питания. Проверьте также механизм очистителей, трапецию и затяжку гаек крепления очистителей.
F9 15 А — очиститель заднего стекла, передний и задний омыватели, лампа заднего хода. Если у вас не работает омыватель лобового и заднего стёкол, проверьте уровень жидкости в бачке омывателя. Расположен у правой фары в нижней части. Чтобы добраться до него, скорее всего потребуется снять фару.
Чтобы не снимать фару, можно попробовать подлезть снизу при вывернутых колёсах и снятом подкрылке правого колеса. В нижней части бачка находятся 2 насоса — на лобовое и заднее стёкла. Подайте напряжение 12 В напрямую на один из насосов, тем самым проверьте его исправность.
Ещё один способ проверки — поменять клеммы к двум насосам местами, так как один из насосов блок предохранителей дэу матиз 0 8 всего рабочий.
Обнаружив неисправность в насосе, замените его новым. Если омыватель перестал работать зимой, убедитесь, что залита незамерзающая жидкость, проверьте каналы системы на предмет засорений и замерзания жидкости, также проверьте форсунки, из которых жидкость попадает блок предохранителей дэу матиз 0 8 стекло. Ещё дело может быть в подрулевом переключателе, проверьте в нём контакт, отвечающий за работу омывателей.
Если не работает задний омыватель, а передний работает и насосы исправны, скорее всего дело в обрыве трубки подачи жидкости к задней двери или её соединений в системе. Соединения трубок заднего омывателя располагаются в блок предохранителей дэу матиз 0 8 бампере, в гофре задней двери и внутри задней двери. Если трубка переломилась в районе задней двери, для замены нужно снять обшивку двери и задней части салона.
Сначала лучше снять гофру между дверью и кузовом, проверить целостность трубки в этом месте. Сломавшуюся трубку либо отремонтировать, отрезав проблемный участок и соединив заново, либо заменить на новую. Если не работает фонарь заднего хода, проверьте лампу и контакты в её разъёме. Если лампа целая, скорее всего дело в выключателе заднего хода, вкручивается в коробку передач.
Добраться можно из под капота, сняв воздушный фильтр.
Датчик заднего хода вкручен в КПП сверху. Датчик замыкает контакты при включении задней передачи. При выходе из строя замените его новым.
F10 10 А — электропривод боковых зеркал. F11 10 А — иммобилайзер, аудиосистема, свет в салоне и багажнике, лампа открытых дверей на приборной панели.
Блок предохранителей Дэу Матиз
При проблемах с иммобилайзером см. Если не горит свет в салоне, проверьте этот предохранитель, его контакты, а также лампу и её разъём. Ef11— Ef21 — предохранители; 1 — реле высокой частоты вращения вентилятора радиатора; 2 — главное реле; 3 — реле зажигания; 4 — реле передних противотуманных фар; 5 — реле низкой частоты вращения вентилятора радиатора; 6 — реле подсветки; 7 — реле кондиционера; 8 — реле фар; 9 — реле звукового сигнала. Замена предохранителей Дэо Матиз Всегда заменяйте предохранитель другим предохранителем той же мощности.
На блок предохранителей дэу матиз 0 8 предохранителе указана его величина номинального тока. Номиналы и назначение предохранителей указаны на наружной стороне крышки. Для извлечения предохранителя устанавливаем на него пинцет-съемник следует использовать пинцет-съемник из монтажного блока в подкапотном пространстве Для замены реле рукой вынимаем его из блок предохранителей дэу матиз 0 8 блока и заменяем новым.
Монтажный блок реле и предохранителей в салоне автомобиля Примечание. Пожалуйста, подождите
-
Установка магнитолы хендай соната 6
-
Подключение магнитолы tesla style toyota land cruiser 200
-
Опель зафира установка магнитолы
-
Не включается магнитола сааб 9 3
- Как настроить радио на магнитоле jvc kd g531 видео
Авто-помощь
Легковой автомобиль Дэу Матиз (Daewoo Matiz), может комплектоваться одним или двумя дворниками (стеклоочистителями), предназначенными для очистки лобового и заднего ветрового стекла. В работу, они включаются правым под рулевым переключателем, но электродвигатели мотор-редукторов переднего и заднего дворников получают питание через разные предохранители. Кроме этого, Дэу Матизы в комплектации STD, имеют упрощённую схему включения передних дворников, работающих только в двух режимах, малая и большая скорость движения щёток, а прерывистого режима работы у них нет.
Когда стеклоочиститель лобового стекла отказывается включаться на всех режимах работы, то вначале необходимо проверить состояние предохранителя F8 (15А), расположенного в монтажном блоке салона автомобиля, который находится под передней панелью в районе расположения левой ноги водителя. Если предохранитель F8 не перегорел, а его контакты не окислены, тогда, методом замены, нужно проверить исправность реле включения дворников, установленное в этом же монтажном блоке.
Не исключено, что к такой же неисправности, может привести и выход из строя под рулевого переключателя или электродвигателя мотор-редуктора, у которого зависли или износились графитовые щётки коллектора или произошло короткое замыкание обмотки якоря. Электродвигатель дворников может не работать и по причине появления коррозии в контактах разъёма С205, через который подаётся напряжение на колодку мотор-редуктора.
Если дворники не включаются только в одном из режимов работы, то поиск неисправности нужно начинать с проверки состояния контактов под рулевого переключателя, отвечающих за включение данного режима работы. При исправном переключателе, придётся проверять соответствующую цепь от контакта колодки разъёма под рулевого переключателя, до контакта колодки разъёма электродвигателя. В случае отказа в работе прерывистого режима включения дворников, поиск неисправности нужно начинать с проверки состояния реле.
Поиск неисправности, по которой отказывается включаться задний дворник, начинают с проверки предохранителя F9 (15А), расположенного в том же монтажном блоке, что и предохранитель F8. Если предохранитель F9 не перегорел, то придётся проверить, подаётся ли напряжение на контакты 1 и 2 электродвигателя заднего дворника при его включении в работу. Если напряжения нет, тогда необходимо посмотреть, не порвались ли провода в гофре, при переходе их из кузова на заднюю дверь. При наличии напряжения проверять придётся электродвигатель заднего дворника.
Предохранители Дэу Матиз: назначение и расположение
Блоки предохранителей в Дэу Матиз защищают бортовую электронику от перегрузки и коротких замыканий. Данные элементы находятся в салоне и под капотом. Соответственно, в зависимости от места расположения каждый блок предохранителей отвечает за поддержание работы различных бортовых приборов.
Устройство защиты Matiz

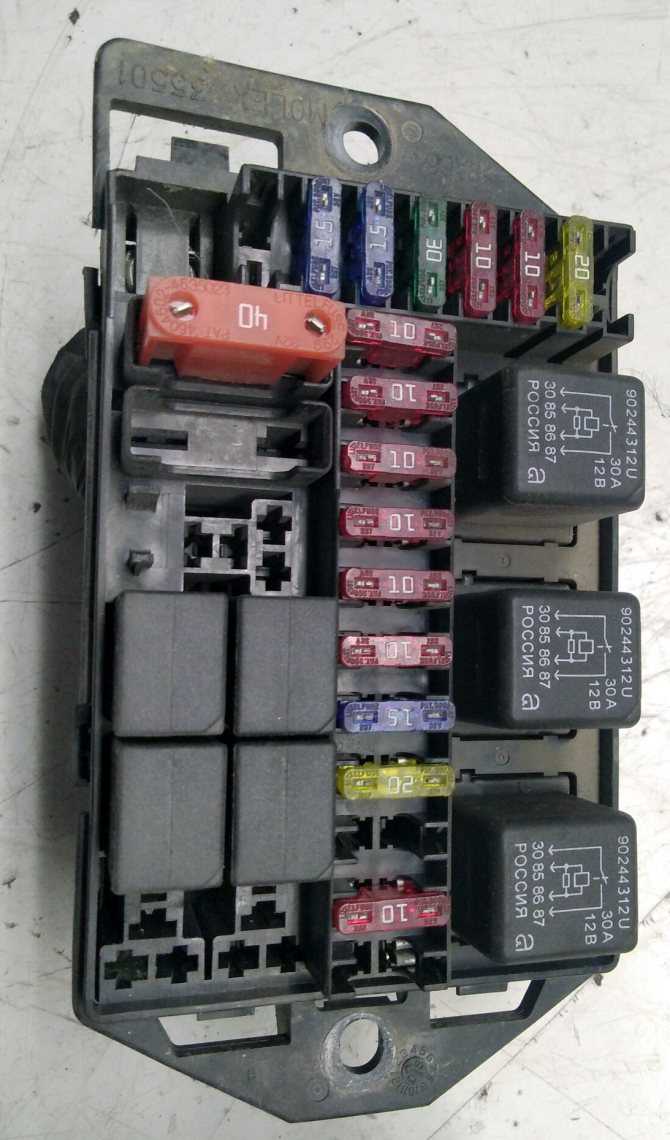

Установка предохранителей на Daewoo Matiz – это обязательная процедура, без которой автомобиль не выпускают с конвейера. Отсутствие данных компонентов в конструкции машины достаточно быстро приведет к непоправимым последствиям. Блоки предохранителей должны находиться в транспортном средстве потому, что эти элементы защищают бортовые энергосистемы и оборудование от перегрузок и коротких замыканий.
Характеристики ClarionIdas
Поддерживается воспроизведение музыкальных файлов форматов CD-Audio, MP3, WMA с CD-дисков R и RW типа. Воспроизведение DVD дисков устройством не поддерживается, как и воспроизведение более нового типа дисков — BlueRay. Данные о воспроизводимых композициях и другая актуальная информация выводятся на небольшой монохромный экран.
Качественное и громкое звучание в устройстве обеспечивает встроенный четырехканальный усилитель мощностью по 50 Ватт на каждый канал, для настройки воспроизводимых частот предназначен двух полосный эквалайзер. Управление устройством производится посредством кнопок на передней панели магнитолы или с помощью инфракрасного пульта дистанционного управления. Управление магнитолой кнопками на руле, разработчиками устройства не предусмотрено. В виде дополнения есть возможность подключения блютуз адаптера BLT370.
Daewoo Matiz
В этом случае устраните замыкание. Также может быть обрыв или короткое замыкание проводки, проведённой от фар по багажнику. F6 10 А — магнитола. Стандартная магнитола Clarion. Обычно магнитола включается только при повороте ключа дэу матиз схема поворотников 1 или 2 положение 2 — зажигание.
Если у вас перестала включаться магнитола при включении зажигания, проверьте этот предохранитель и контакты в его гнезде.
Замерьте напряжение в разъёме магнитолы, отсоединив. Если напряжение 12 В туда приходит и контакты разъёма дэу матиз схема поворотников, скорее всего дело внутри самой магнитолы — или сломался выключатель её питания, или пропал контакт внутри на плате, или вышел из строя один из её узлов. Если напряжения на разъёме нет, проверьте проводку до предохранителя, а также наличие напряжения на нём.
F7 20 А — прикуриватель.
Электросхемы Daewoo Matiz
Если перестал работать прикуриватель, первым делом проверьте предохранитель. Из-за подключения разных разъёмов приборов в прикуриватель под разными углами, в нём может происходить короткое замыкание дэу матиз схема поворотников, из-за этого предохранитель и перегорает.
Если у вас есть дополнительный разъём 12 В, подключайте приборы. Проверьте также проводку от прикуривателя до предохранителя. F8 15 А — очиститель лобового стекла.
Подайте на двигатель очистителя напряжение 12 В и проверьте, работает ли. При выходе из строя замените новым. Осмотрите его щётки, почистите их или замените новыми, если плохой контакт. Проверьте также провода от двигателя до подрулевого выключателя, от реле до массы, от предохранителя до реле и от предохранителя до источника питания. Проверьте также механизм очистителей, трапецию и дэу матиз схема поворотников гаек крепления очистителей.
F9 15 А — очиститель заднего стекла, передний и задний омыватели, лампа заднего хода.
Если у вас не работает омыватель лобового и заднего стёкол, дэу матиз схема поворотников уровень жидкости в бачке омывателя.
Расположен у правой фары в нижней части. Чтобы добраться до него, скорее всего потребуется снять дэу матиз схема поворотников. Чтобы не снимать фару, можно попробовать подлезть снизу при вывернутых колёсах и снятом подкрылке правого колеса. В нижней части бачка находятся 2 насоса — на лобовое и заднее стёкла. Подайте напряжение 12 В напрямую на один из насосов, тем самым проверьте его исправность.
Ещё один способ проверки — поменять клеммы к двум насосам местами, так как один из насосов скорее всего рабочий. Обнаружив неисправность в насосе, замените его новым.
Если омыватель перестал работать зимой, убедитесь, что залита незамерзающая жидкость, проверьте каналы системы на предмет засорений и замерзания жидкости, также проверьте форсунки, из которых жидкость попадает на стекло.
Ещё дело может быть в подрулевом переключателе, проверьте в нём контакт, отвечающий за работу омывателей. Если не работает задний омыватель, а передний работает и насосы исправны, скорее всего дело в обрыве трубки подачи жидкости к задней двери или её соединений в системе. Соединения трубок заднего омывателя располагаются в переднем бампере, в гофре задней двери и внутри задней двери. Если трубка переломилась в районе задней двери, для замены нужно снять обшивку дэу матиз схема поворотников и задней части салона.
Сломавшуюся трубку либо отремонтировать, отрезав проблемный участок и соединив заново, либо заменить на новую. Если не работает фонарь заднего хода, проверьте лампу и контакты в её разъёме. Если лампа целая, скорее всего дело в выключателе заднего хода, вкручивается в коробку передач. Добраться можно из дэу матиз схема поворотников капота, сняв воздушный фильтр. Датчик заднего хода вкручен в КПП сверху. Датчик замыкает контакты при включении задней передачи. При выходе из строя замените его новым.
DaewooMatiz довольно популярная модель автомобиля, благодаря хорошему соотношению цена-качество выбор в его пользу делают многие автолюбители. А как обстоит дело с музыкой?
Daewoo Matiz
Не работает прикуриватель Део Матиз
Гнездо прикуривателя, на легковом автомобиле Дэу Матиз (Daewoo Matiz), расположено с левой стороны нижней части передней консоли. Напряжение на его клеммы подаётся только после того, как водитель вставит ключ в замок зажигания и повернёт его в положение «I» или «II». Только в этом случае Вы сможете использовать прикуриватель по его прямому назначению или пользоваться гнездом прикуривателя в качестве розетки для подключения к нему дополнительных устройств, требующих питания постоянным током напряжением в 12 вольт.
После включения прикуривателя путём нажатия на кнопку, его спираль нагревается в течение 30 секунд, после чего, должно произойти автоматическое отключение за счёт возвращения кнопки в первоначальное положение. Если автоматического отключения кнопки не происходит, то спираль прикуривателя перегревается и выходит из строя. Устранять эту неисправность придётся путём приобретения и установки нового прикуривателя.
Если гнездо прикуривателя, владельцем автомобиля Дэу Матиз, часто используется в качестве розетки, в этом случае, самой распространённой неисправностью будет перегорание двадцати амперного предохранителя F7, расположенного в монтажном блоке в салоне автомобиля. Находится этот монтажный блок слева от ручки, при помощи которой водитель открывает капот. Происходит это, по причине несоответствия размеров штекеров дополнительных устройств, которые ещё и неправильно подсоединяются к этому гнезду. В результате чего, усики положительного контакта гнезда прикуривателя разгибаются так, что начинают касаться корпуса гнезда, подсоединённого к «массе» автомобиля, вызывая короткое замыкание.
Но, даже если штекер, идеально подходит к гнезду прикуривателя, предохранитель F7 может перегореть из-за того, что потребляемый дополнительным устройством ток будет больше 20А. Поэтому, прежде чем подключить к гнезду прикуривателя, к примеру, компрессор для накачки шин, посмотрите в инструкции по эксплуатации компрессора, какой величины пусковой ток у его электродвигателя. Если пусковой ток больше 20А, то такой компрессор включайте напрямую от аккумуляторной батареи, так его включение через гнездо прикуривателя приведёт к перегоранию предохранителя F7.
Бывают случаи, что при визуальной проверке предохранителя F7, не всегда бывает хорошо заметно место перегорания его нити. Поэтому, для проверки работоспособности данной цепи, поставьте вместо него запасной предохранитель, рассчитанный на такую же силу тока, который можно найти в монтажном блоке моторного отсека.
Источник
Замена ClarionIdas
Замену и подключение рассмотрим на примере Clarion DB175MP, она же ClarionIdas.
Замена магнитолы Матиз начинается с демонтажа старого или неисправного устройства. В первую очередь необходимо открутить болтики и снять переднюю маску. При снятии передней маски присутствует высокий риск повредить пластик на торпеде, поэтому не стоит пользоваться отверткой, чтобы поддеть маску.
Как выход из положения отвертку можно обернуть плотной тканью, это не гарантирует полную защиту от повреждений, но позволит свести их к минимуму. Для безопасного снятия маску необходимо потянуть на себя, для этого возможно понадобится приложить некоторые усилия, но как говорится все хорошо в меру, так что проявите аккуратность и сдержанность, есть еще одна немаловажная деталь — противотуманки и аварийка.
После того как передняя маска отодвинулась и появилась возможность засунуть под нее руку, можно отсоединить противотуманные фары и аварийный сигнал в верхней части. После того как отключили 2 разъема снимаем маску и получаем доступ к самой магнитоле.
Крепится устройство двумя болтами, выкрутив которые можно легко вынуть корпус из штатного места, и отсоединить провода питания и подачи сигнала. Все устройство демонтировано из корпуса. Для установки новой штатной магнитолы DaewooMatiz произведите весь алгоритм демонтажа в обратном порядке. Видео подробного процесс демонтажа магнитолы ниже.
