Система зажигания, свечи
Отсутствие искры зажигания в нужный момент не даст завести двигатель. Узлы, которые необходимо проверить для выявления неисправности:
- Пассат Б3 и Б4 — трамблер, высоковольтные провода, свечи зажигания;
- Пассат Б5, Б6, Б7 — катушки зажигания, свечи, ЭБУ;
- в любом бензиновом ДВС — датчик положения коленвала, он отвечает за момент зажигания.
Проверку трамблера рекомендуется начинать с выявления внешних повреждений — трещин, сколов. Далее необходимо снять крышку и осмотреть контакты и бегунок.
Если трамблер исправен, нужно взять рабочую свечу зажигания, присоединить высоковольтный провод и свечу положить резьбой на минусовой контакт автомобиля.
На автомобилях Фольксваген с бесконтактной системой зажигания надо проверить катушки на каждом цилиндре. После внешнего осмотра на наличие вздутий и трещин, нужно вставить рабочую свечу в наконечник катушки и положить резьбой на источник с хорошей массой.
Закрепив свечи, необходимо повернуть ключ в положение запуск и проверить наличие искры. Отсутствие искры говорит о возможном выходе из строя высоковольтного провода, катушки зажигания или датчика положения коленвала. Неисправные детали нужно заменить.
Главный блок
Основной блок с предохранителями и реле находится в нижней части панели приборов со стороны водителя.
p, blockquote 2,0,0,0,0 —>
p, blockquote 3,0,1,0,0 —>

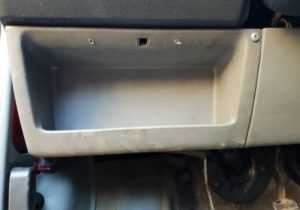

Для доступа к нему нужно снять полку.
p, blockquote 4,0,0,0,0 —>
p, blockquote 5,0,0,0,0 —>
p, blockquote 6,1,0,0,0 —>
p, blockquote 7,0,0,0,0 —>

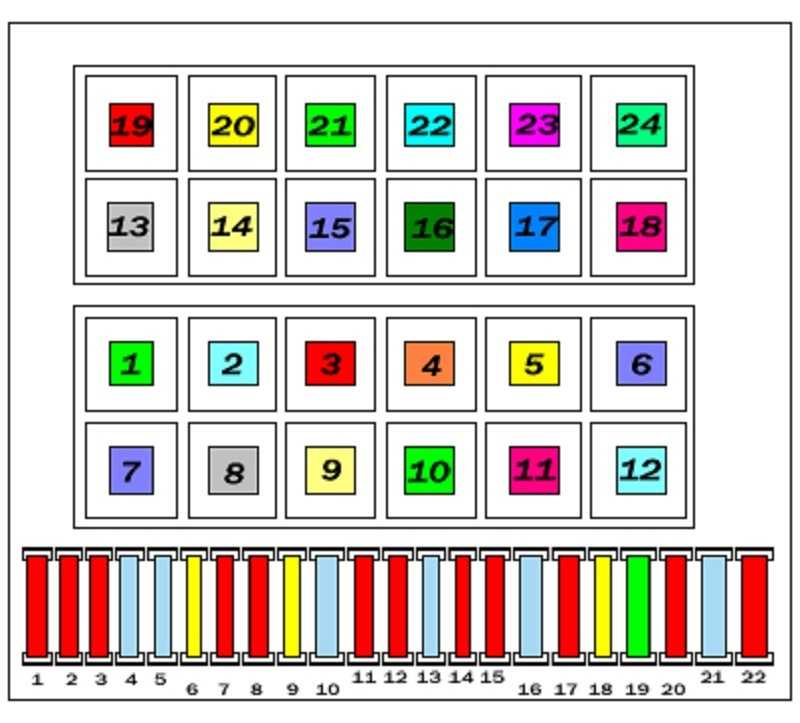

Общая схема
p, blockquote 8,0,0,0,0 —>
p, blockquote 9,0,0,1,0 —>
Описание предохранителей
h3 1,0,0,0,0 —>
| 1 | 10А Ближний свет (левая фара) |
| 2 | 10А Ближний свет (правая фара) |
| 3 | 10А Освещение комбинации приборов и номерного знака |
| 4 | 15А Очиститель стекла двери задка, люк, блок управления само выравнивающейся задней подвески |
| 5 | 15А Очиститель ветрового стекла, омыватель ветрового и заднего стекол |
| 6 | 20А Вентилятор отопителя, кондиционер |
| 7 | 10А Габаритный свет (правый) |
| 8 | 10А Габаритный свет (левый) |
| 9 | 20А Обогрев заднего стекла и зеркал заднего вида |
| 10 | 15А Противотуманные фары и задний противотуманный фонарь |
| 11 | 10А Дальний свет (левая фара), контрольная лампа включения дальнего света |
| 12 | 10А Дальний свет (правая фара) |
| 13 | 10А Звуковой сигнал, вентилятор радиатора (после выключения двигателя) |
| 14 | 10А Лампы света заднего хода, электропривод наружных зеркал, обогрев форсунок омывателя, обогрев сидений, датчик температуры двигателя, подсветка шкалы селектора автоматической коробки передач |
| 15 | 10А Карбюратор или электронная система управления двигателем |
| 16 | 15А Комбинация приборов, освещение вещевого ящика |
| 17 | 10А Указатели поворота |
| 18 | 20А Электробензонасос, датчик концентрации кислорода (лямбда-зонд) |
| 19 | 30А Вентилятор системы охлаждения, кондиционер |
| 20 | 20А Стоп-сигналы, система управления скоростью движения |
| 21 | 15А Лампы освещения салона, багажного отделения, часы, центральный замок, прикуриватель и комбинация приборов |
| 22 | 10А Автомагнитола |
Обозначение реле
Задний стеклоочиститель с функцией прерывистого режима работы
Выключатель принудительного холостого хода, клапан увеличения частоты вращения холостого хода, система управления двигателем (Digifant)
Указатель уровня охлаждающей жидкости
Система аварийной сигнализации
Система очистки фар
Система прерывистой работы стеклоочистителя и омывателя
Система предупреждения о непристегнутых ремнях безопасности
Топливный насос, подогрев впускного коллектора (где предусмотрен)
Таймер электрообогрева заднего стекла
Предохранитель гидронасоса АБС и электропривода стекол
Предохранитель системы клапанов АБС
Назначение реле согласно их нумерации
p, blockquote 12,0,0,0,0 —>
- №4 — реле сигнализации не пристегнутых ремней безопасности
- №13 — компрессор кондиционера
- №15 — дополнительные фары (ПТФ)
- №18 — разгрузка шины X
- №19 или №99 — дворники лобового стекла (№99 — с регулируемой паузой)
- №21 — аварийной сигнализации и указатели поворотов
- №22 — аварийной сигнализации и указатели поворотов, автомобиля с прицепом
- №29 —реле не пристёгнутых ремней безопасности
- №30 —главное реле впрыска, даёт команду на включение бензонасоса
- №32 — питание ЭБУ (Digifant)
- №33 — омыватель фар
- №43 — индикатор падения уровня охлаждающей жидкости (до 91г.в.)
- №46 — реле времени пред пускового подогрева
- №53 — сигнал двух тональный (одно тональный — перемычка)
- №54 — прекращение питания на принуд. холостого хода
- №55 — увеличение подачи топлива на принуд. холостого хода
- №59 — Подогрев сидений
- №61 — обогрев впускного коллектора
- №67 или №80 — бензонасос
- №72 — задний дворник
- №78 — Насос АБС
- №61 — ЭБУ АБС
- №80 или №67 — бензонасос
- №99 или №19 — дворники лобового стекла (№99 — с регулируемой паузой)
- №105 — реле климата
- №109 — Реле системы впрыска и зажигания (VR6)
- №150 — Стартер и фонари заднего хода (для авто с АКПП)
- Открывается капот, с помощью торцовой головки на 10 откручивается моновпрыск, прокладка под ним заменяется новой.
Моновпрыск снимается торцовой головкой
Бензонасос снят, можно осматривать провода и датчик

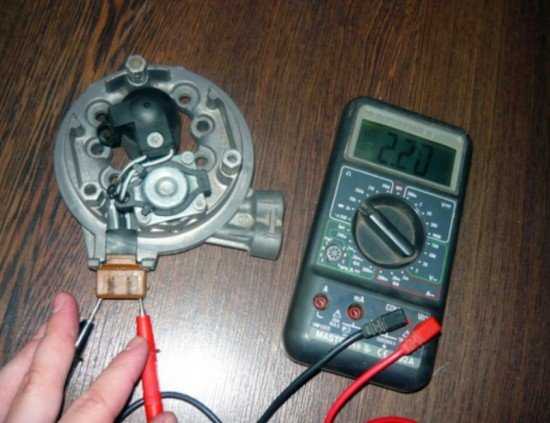

Сопротивление на выходах датчика измеряется мультиметром
Моновпрыск установлен, проверяются контакты заслонки
Так контакты располагаются в разъёме дроссельной заслонки Volkswagen Passat B3
Видео о работе с системой
Как видно из этой статьи, при ремонте моновпрыска на Volkswagen Passat B3 автомобилисту придётся действовать методом исключения, раз за разом проверяя и отбрасывая возможные причины неравномерной подачи топлива до тех пор, пока не будет установлен настоящий «виновник». Это занимает много времени, но это единственный способ точно выявить причину неполадок. А дальше всё зависит от показаний мультиметра, который обязательно должен быть качественным (пользоваться дешёвыми китайскими приборами при выполнении этой работы категорически не рекомендуется).
Поломки характерные для определенных моделей
Популярным силовым агрегатом, устанавливаемым на Пассаты в кузове Б5, Б6, является турбо мотор AEB объемом 1.8 литра . Если этот ДВС плохо заводится «на горячую» — вероятная причина в неисправных катушках зажигания. Со временем крышка механизма изменения фаз газораспределения начинает подтекать и моторное масло попадает в свечные колодцы, что со временем выводит катушку зажигания из строя.
У автомобилей Пассат Б5, выпущенных в 2000 г., при сильных морозах (ниже -20) после запуска мотор глохнет через некоторое время. После прогрева ОЖ до 40-50 градусов проблема уходит. Вероятная причина такого поведения — неадаптированная заслонка дросселя.
Пассаты Б3 с моновпрыском, часто испытывают проблемы при запуске из за подсоса воздуха после заслонки перед коллектором или на вакуумном шланге, который идет на тормозной усилитель. Для устранения необходимо заменить прокладку или шланг.
На новых моделях в кузове Б7, блок управления двигателем не даст запустить ДВС при низком уровне моторного масла. В этом случае на панеле приборов загорается сигнал в виде масленки.
Passat B3 ABS (читай RP) стартером не заводится, заводится с толкача
