Замена выжимного подшипника Дэу Нексия
Замена выжимного подшипника Дэу Нексия (Daewoo Nexia) своими руками достаточно тяжелая операция и без навыков в авторемонте будет очень сложно сделать, поскольку такая процедура требует снятия коробки передач автомобиля Нексия, а это очень не просто, но имея видео руководство процесс пойдет гораздо уверенней и быстрее. Смотрите и снимайте коробку, меняйте сцепление или выжимной подшипник КПП вместе с нами.
Для проведения процедуры потребуется солидный набор инструмента: ключи, наборы головок, молоток, монтажка, домкрат и при всем при этом нужна смотровая яма или эстакада. Также потребуются навыки замены масла в коробке Daewoo Nexia, придутся снять привод (ШРУС). Снимать коробку и менять выжимной с помощником.
Как отрегулировать?
Для того, чтобы , необязательно обладать навыками автомеханика высокой квалификации, ведь этот процесс довольно прост. Достаточно просто внимательно изучить рекомендуемый нами материал и посмотреть видео.
Пошаговая инструкция
Рассмотрим два варианта. Это регулировка полного и свободного хода педали.
Регулировка свободного хода педали:
Весь процесс достаточно прост и не займет много времени, а результатом будет комфортная езда и исправное состояние узлов сцепления.
Для длительной и безотказной работы системы сцепления нужно соблюдать следующие правила. Нельзя держать долго ногу на сцеплении. Обычно эта манера приобретается в самом начале учебы управления автотранспортным средством из-за страха не успеть своевременно отключить сцепление перед остановкой машины. Не беря в расчет постоянное напряжение ноги, которая находится над педалью, педаль оказывается хотя и чуть-чуть, но нажатой, и при этом происходит постепенное изнашивание ведомого диска. Выжимной подшипник, хоть и предусматривает функционирование во вращении, при выжатой педали перебывает под большей нагрузкой, что существенно уменьшает его ресурс. Категорически не рекомендовано надолго отключать сцепление (например, во время стоянок в пробках). В случае, если предстоит длительная стоянка, переведите рычаг КПП на нейтраль и отожмите сцепление.
Пробуксовка системы сцепления Дэу Нексия легко устанавливается по показаниям тахометра. В случае, если во время езды при выжимании педали газа обороты быстро растут, а затем понемногу уменьшаются и авто разгоняется, то система сцепления нуждается в немедленном ремонте.
Свободный ход педали сцепления: 1–3 мм
– ослабьте контргайку и, вращая болт, отрегулируйте свободный ход педали сцепления, затем затяните контргайку;
После регулировки затяните болт, пока он не достигнет упора педали, затем затяните контргайку.
При регулировке высоты установки или свободного хода педали сцепления будьте осторожны, чтобы не переместить толкатель к главному цилиндру сцепления.
Свободный ход педали сцепления (А): 1–3 мм Расстояние от педали сцепления до пола при нажатой педали (В): 90 мм
Любая гидравлическая система работает нормально, если из нее удален воздух. Предупреждение
Во время удаления воздуха добавляйте только чистую жидкость, рекомендуемую изготовителем. Жидкость, используемая в гидравлическом приводе, растворяет краску и пластмассу, поэтому при попадании жидкости на лакокрасочное покрытие автомобиля промойте его большим количеством воды.
Быстрое повторное нажатие педали сцепления в области B–C может привести к выходу толкателя из корпуса цилиндра сцепления во время прокачки. Нажимать педаль сцепления необходимо только после ее возврата в верхнее положение (А).
Сцепление
Не очищайте растворителем диск сцепления или подшипник выключения сцепления. Желательно снять маховик и проверить заднее уплотнительное кольцо коленчатого вала на отсутствие утечек. При необходимости, замените уплотнительное кольцо.
Проверка диска сцепления
Выступание: 1,1 мм
Подшипник выключения сцепления герметичен, и его нельзя промывать.
| ПОРЯДОК ВЫПОЛНЕНИЯ |
Проверка вилки выключения сцепления
При установке сцепления нанесите смазку на все подвижные соединения деталей, но не используйте чрезмерное количество смазки, так как это может привести к пробуксовке сцепления.
Смазка: CASMOLY L9508
Смазка: CASMOLY L9508
Смазка: CASMOLY L9508
Момент затяжки: 15–22Нм
Когда регулировать
Сначала нужно измерить полный ход педали. Для этого надо взять линейку и вымерить расстояние от накладки педали (не нажимая на педаль) до руля. Затем проделать те же измерения на выжатой до упора педали. Разница в показаниях не должна отличаться от 130-135 мм. В ином случае надо регулировать ход педали.

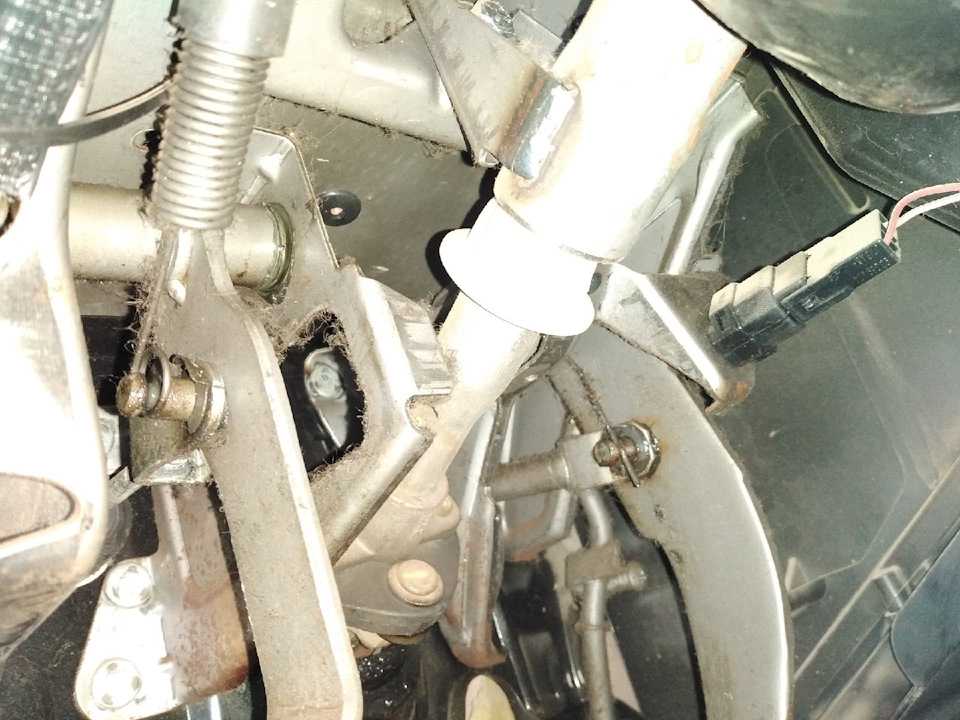

Нужно одним ключом на 13 ослабить контргайку на педальном узле, придерживая регулировочный болт вторым ключом. Затем, вращая болт, отрегулировать ход педали и закрутить контргайку.
Регулировка свободного хода педали сцепления Дэу Нексия
Я действительно на радостях и не вспомнил. Может думаю и правда забыл педальку нажать. А потом второй и третий раз такая же фигня. Полез в буквари, а там про эти 9 секунд написано. Вот оно в чем дело! Слишком большая инерционность шестерен в КПП, вот и надо делать паузу.
А что бы взять, да предупредить в инструкции нас, — чайников. Вот так и приходится на своих ошибках осваивать новую технику. Кстати — эта инерция очень плохая штука. Тут на подхвате надо ЗХ включать, а как его включишь, если шестерни аж искрят. Я же уже висел на защите картера. Так и не смог в раскачку машину стронуть.
С треском, конечнно, потому что на шестерёнке зубчики. Но никаких разрушительных последствий не будет. А ежели войдет в привычку, или наоборот привычка не выйдет? Скока раз зубчики чикаться будут?
Если ход педали отличается от номинального, его необходимо отрегулировать. На автомобилях с гидроприводом ослабьте на педальном узле затяжку контргайки ключом А и вращением болта ключом Б добейтесь требуемого значения полного хода педали. Чтобы определить свободный ход педали сцепления, измерьте расстояние от начального положения педали до положения, в котором при нажатии рукой на педаль ощущается увеличение сопротивления.
Номинальный свободный ход педали сцепления мм. Если свободный ход педали отличается от номинального, отрегулируйте длину штока главного цилиндра сцепления. Для регулировки длины штока ослабьте затяжку контргайки.
Для наглядности ослабление затяжки контргайки показано на снятом главном цилиндре сцепления. Снимать главный цилиндр не нужно. Заверните клапан и попросите отпустить педаль сцепления. Повторите операции 3 и 4 несколько раз до начала выхода из шланга жидкости без пузырьков воздуха.
Вращая шток за лыску показана стрелкой , отрегулируйте свободный ход педали. Затяните контргайку вилки штока и проверьте полный ход педали. При необходимости повторите регулировку полного хода. На автомобилях с механическим приводом выключения сцепления снимите пружинный фиксатор и вращением гайки А на резьбовом наконечнике троса привода добейтесь необходимого значения полного хода педали сцепления.
Для увеличения полного хода педали сцепления отворачивайте гайку А, а для уменьшения — заворачивайте. Установите пружинный фиксатор и проверьте полный ход педали.
НЕИСПРАВНОСТИ СЦЕПЛЕНИЯ АВТОМОБИЛЯ DAEWOO NEXIA, ИХ ПРИЧИНЫ И СПОСОБЫ УСТРАНЕНИЯ
Проверьте момент включения сцепления при отпускании педали. При работающем на холостом ходу двигателе нажмите на педаль до упора, включите первую передачу и начинайте медленно отпускать педаль, стараясь определить, при каком расстоянии площадки педали от пола автомобиль начинает движение.
Если сцепление и привод его включения в нормальном состоянии, это расстояние должно быть мм. Если ход педали до включения сцепления меньше или больше указанного значения, проверьте следующее: При необходимости отрегулируйте его; — полный ход педали сцепления. Для устранения данной неисправности необходимо заменить сцепление. Если вышеперечисленные признаки неисправностей в процессе диагностики сцепления не выявлены, сцепление находится в технически исправном состоянии.
Гидропривод выключения сцепления — прокачка и замена жидкости Прокачку следует проводить после любого ремонта гидропривода сцепления, повлекшего нарушение его герметичности. Попадание воздуха в систему без нарушения герметичности системы или осушения бачка главного цилиндра сцепления до недопустимого уровня невозможно. Поэтому при попадании воздуха в гидропривод выключения сцепления в процессе нормальной эксплуатации необходимо проверить гидропривод на наличие утечек.
Для выполнения работы потребуются: Работу выполняем с помощником.
Подготавливаем автомобиль к выполнению работы. Во избежание попадания воздуха в гидропривод выключения сцепления во время прокачки следим за тем, чтобы уровень тормозной жидкости в бачке главного цилиндра сцепления не опускался ниже отметки MIN.

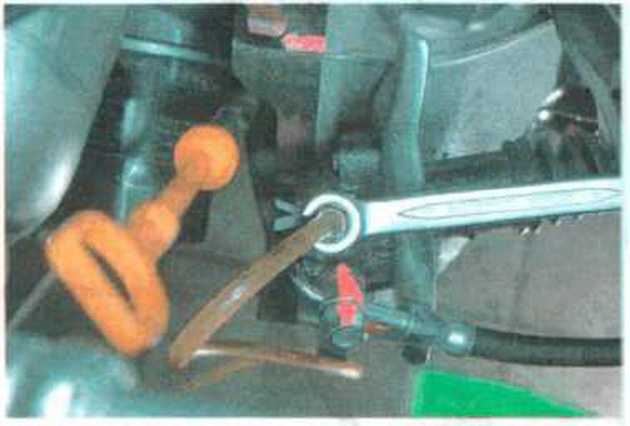

Снимаем защитный колпачок с прокачного штуцера рабочего цилиндра сцепления. Надеваем на прокачной штуцер накидной или специальный ключ на 10 мм. Подсоединяем трубку к прокачному штуцеру.
Замена сцепления Daewoo Nexia инструкция с фото
Ремонт и замена сцепления Дэу Нексия довольно трудоемкая операция, которая потребует снятия коробки передач. Замену сцепления Daewoo Nexia лучше проводить на яме или эстакаде. Под двигатель необходимо будет предусмотреть установку упора. Для работы понадобится не только стандартный набор инструментов, но и специальная оправка для центрирования диска сцепления. Без этой оправки заменить сцепление не получится, ведь без правильной центровки просто не получится вставить первичный вал КПП в корзину.
Для снятия коробки передач Daewoo Nexia предстоит проделать большую работу.
1. Снимаем аккумуляторную батарею. 2. Ослабив затяжку болта клеммного соединения тяги управления коробкой передач с входным валом привода выводим вал привода из отверстия тяги. 3. Отсоединяем колодку проводов от выключателя света заднего хода. 4. Отсоединяем колодку жгута проводов от датчика скорости автомобиля. 5. Снимаем наконечник шланга с рабочего цилиндра сцепления. При этом во избежание утечки рабочей жидкости из бачка гидропривода сцепления пережимаем шланг гидропривода сцепления. 6. Снимаем левый грязезащитный щиток моторного отсека. 7. Снизу автомобиля головкой «на 13» ослабляем десять болтов крепления нижней крышки картера коробки передач и сливаем масло в подставленную емкость. 8. Снимаем приводы передних колес. 9. Перед отворачиванием болтов крепления картера сцепления к блоку цилиндров двигателя помечаем их расположение. Это упростит последующий монтаж коробки передач, поскольку болты по диаметру и длине стержней разные. 10. В верхней части картер сцепления крепится к блоку цилиндров тремя болтами. Для наглядности показываем расположение болтов верхнего крепления картера сцепления на демонтированном силовом агрегате. 11. Со стороны поддона картера двигателя головкой «на 19» отворачиваем два болта нижнего крепления картера сцепления к блоку цилиндров, а головкой «на 14» — три болта нижнего крепления картера сцепления к поддону картера. 12. Со стороны коробки передач головкой «на 19» отворачиваем еще один болт нижнего крепления картера сцепления к блоку цилиндров, а головкой «на 14» ослабляем затяжку болта нижнего крепления картера сцепления к поддону картера двигателя. 13. Подставив упор под коробку передач, отворачиваем два болта крепления левой опоры силового агрегата к лонжерону. 14. Головкой «на 14» отворачиваем болт крепления кронштейна левой опоры силового агрегата к картеру коробки передач. 15. Через окна в кронштейне отворачиваем еще два болта его крепления. 16. Снимаем кронштейн вместе с подушкой. 17. Подставляем еще один упор под поддон картера двигателя. 18. Отсоединяем заднюю опору силового агрегата от кузова. 19. Отводим коробку передач от двигателя и снимаем ее вместе с задней опорой силового агрегата.
При снятии или установке коробки передач нельзя опирать первичный вал коробки на лепестки нажимной пружины кожуха сцепления, чтобы их не повредить.
Для замены сцепления Дэу Нексия проводим следующий порядок действий. Головкой «на 11» отворачиваем шесть болтов крепления кожуха сцепления к маховику. От проворачивания коленчатый вал удерживаем отверткой, вставленной между зубьями маховика и опирающейся на болт, вставленный в отверстие поддона картера. Болты отворачиваем равномерно, не более чем на один оборот каждый, чтобы не деформировать диафрагменную пружину кожуха сцепления. Далее смотрим фото процесса.

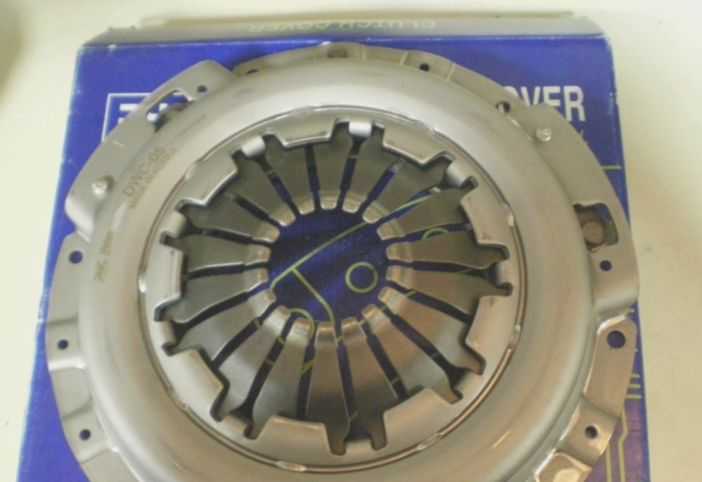

Снимаем кожух (корзину сцепления) вместе с ведомым диском.
Устанавливая сцепление, ориентируем ведомый диск выступающей частью ступицы в сторону кожуха и вставляем центрирующую оправку в отверстие ведомого диска.
Вводим оправку в отверстие коленчатого вала и в этом положении закрепляем кожух сцепления, равномерно (по одному обороту за проход) затягивая болты.
Центрирующая оправка для Нексии имеет следующие размеры, смотрим фото ниже. Оправку можно выточить на токарном станке из металла, дерева, пластмассы или собрать ее из двух инструментальных головок с подходящими диаметрами и длине.
Некоторые производители комплекта сцепления предлагают пластиковую оправку в качестве бонуса и вкладывают в коробку с новым сцеплением.
При определенном желании замена сцепления своими руками на Daewoo Nexia вполне возможна. Тем более эту операцию, при умеренном стиле езды, необходимо проводить довольно редко.
НЕИСПРАВНОСТИ СЦЕПЛЕНИЯ АВТОМОБИЛЯ DAEWOO NEXIA, ИХ ПРИЧИНЫ И СПОСОБЫ УСТРАНЕНИЯ
| Причины неисправности | Способ устранения |
| Неполное выключение сцепления (сцепление «ведет») | |
| Уменьшен полный ход педали сцепления | Отремонтируйте привод сцепления |
| Коробление ведомого диска (торцевое биение 0,5 мм) | Выправьте диск или замените новым |
| Неровности на поверхностях фрикционных накLADA ведомого диска | Замените накLADA или ведомый диск в сборе |
| Ослабление заклепок или поломка фрикционных накLADA ведомого диска | Замените накладки, проверьте торцовое биение диска |
| Заедание ступицы ведомого диска на шлицах первичного вала коробки передач | Очистите шлицы, покройте смазкой ЛСЦ-15. Если причина заедания – смятие или износ шлицев, то замените первичный вал или ведомый диск |
| Воздух в системе гидропривода | прокачайте систему |
| Утечка жидкости из системы гидропривода через соединения или поврежденные трубопроводы | Подтяните соединения, замените поврежденные детали, прокачайте систему гидропривода |
| Утечка жидкости из главного цилиндра или рабочего цилиндра привода сцепления | Замените главный или рабочий цилиндр |
| Ослабление заклепок крепления нажимной пружины | Замените кожух сцепления с нажимным диском в сборе |
| Перекос или коробление нажимного диска | Замените кожух сцепления с нажимным диском в сборе |
| Неполное включение сцепления (сцепление «буксует») | |
| Отсутствует свободный ход педали сцепления | Отрегулируйте привод сцепления |
| Повышенный износ или пригорание фрикционных накLADA ведомого диска | Замените фрикционные накLADA или ведомый диск в сборе |
| Замасливание фрикционных накLADA ведомого диска, поверхностей маховика и нажимного диска | Тщательно промойте уайт-спиритом замасленные поверхности, устраните причины замасливания дисков |
| Повреждение или заедание привода сцепления | Устраните неисправности, вызывающие заедание |
| Рывки при работе сцепления | |
| Заедание ступицы ведомого диска на шлицах первичного вала | Очистите шлицы, смажьте смазкой ЛСЦ-15. Если причина заедания – смятие или износ шлицев, то при необходимости замените первичный вал или ведомый диск |
| Замасливание фрикционных накLADA ведомого диска, поверхностей маховика и нажимного диска | Тщательно промойте уайт-спиритом замасленные поверхности, устраните причины замасливания дисков |
| Заедание в механизме привода сцепления | Замените деформированные детали. Устраните причины заедания |
| Повышенный износ фрикционных накLADA ведомого диска | Замените накLADA новыми, проверьте, нет ли повреждений поверхности диска |
| Ослабление заклепок фрикционных накLADA ведомого диска | Замените неисправные заклепки, а при необходимости и накладки |
| Повреждение поверхности или коробление нажимного диска | Замените кожух сцепления с нажимным диском в сборе |
| Повышенный шум при выключении сцепления | |
| Износ, повреждение или утечка смазки из подшипника выключения сцепления | Замените подщипник |
| Повышенный шум при включении сцепления | |
| Поломка или снижение упругости пружин демпфера ведомого диска | Замените ведомый диск в сборе |
| Поломка пластин, соединяющих нажимной диск с кожухом | Замените кожух сцепления с нажимным диском в сборе |
Возможные неисправности сцепления
Повышение уровня шума при его включении.Во время работы присутствуют рывки.Сцепление включается не полностью, начинается пробуксовка.Сцепление не выключается до конца, значит, его ведет.
Холостые обороты DAEWOO NEXIA
Поломка или снижение упругости пружин демпфера ведомого диска
Поломка пластин, соединяющих нажимной диск с кожухом
Замените кожух сцепления с нажимным диском в сборе
Регулировка фар Daewoo
Nexia решает проблему недостаточной освещенности в темное время суток. Порядок выполнения процедуры будет единым для различных автомобилей. Фары настраивают в условиях сервиса или своими силами, во втором случае сложные инструменты не нужны.
Причины поломки и способы устранения
Неисправность возможна по разным причинам. Общего правила устранения нет, надо тщательно осмотреть и прислушаться к работе автомобиля. Почти во всех случаях требуется замена всего устройства.
Признаки, по которым можно заметить неисправность:
- Появляется шум при включении сцепления;
- Работа начинается рывками, подергиваниями;
- Включение происходит не полностью, возникает пробуксовка;
- Выключить до конца не получается, это говорит о том, что его ведет.
Если нет уверенности, что получится все исправить, то тогда остается только его замена. Перед работой следует посоветоваться со специалистами.
Подготовка замены
Для удобства проведения работ автомобиль следует установить на подъемное устройство или приподнять машину домкратом и установить на опоры.
Необходимые инструменты
Из инструментов для проведения процедуры нужно приготовить:
- ключ на «11», удобнее будет воспользоваться торцевой головкой;
- монтажную лопатку;
- отвертку;
- динамометрический ключ;
- набор инструментов для демонтажа КПП;
- оправу для выполнения центрирования.
Оправку можно изготовить самостоятельно, согласно следующему чертежу.
Вид оправки для центрирования
Подготовив все необходимые инструменты и расходные материалы можно приступать к замене.
Загрузка …
Дэу нексия регулировка педали сцепления
Задняя передача не имеет синхронизаторов, потому включить ее безударно, другими словами без скрежета, нужно только после полного прекращения вращения 2-ух валов в КПП. Это произойдет после полного рассоединения дисков сцепления коробки и мотора, также нужно время на прекращение инерционного вращения. Легкое и свободное включение предполагает нормальную работу системы.
Для того чтоб отрегулировать привод, проведите несколько тестовых манипуляций. Для регулировка сцепления дэу нексия 16 кл видео наличия воздуха в системе гидропривода и неровности ведомого диска, необходимо провести еще один тест: Запустите движок. Не включая заднюю передачу, переведите рычаг в положение включения. Медлительно нажимая на педаль сцепления, медлительно и аккуратненько пробовать включить заднюю передачу. Вы будете ощущать и слышать маленькой треск трущихся зубьев шестеренок, которые еще не вошли в зацепление.
Чтоб не разрушить шестерни все деяния нужно делать аккуратненько, без излишних усилий и медлительно.
Регулировка сцепления на нексии
Медлительно нажимая на педаль можно ощутить как врубается задняя передача. Вы будете ощущать и слышать маленькой треск трущихся зубьев шестеренок, которые еще не вошли в зацепление. Чтоб не разрушить шестерни все деяния нужно делать аккуратненько, без излишних усилий и медлительно. Медлительно нажимая на педаль можно ощутить как врубается задняя передача.
Сейчас нужно измерить расстояние от этого положения до вполне выжатой педали. Этот ход составляет от 25 мм до 60 мм.
Определять необходимо от положения вполне выжатой педали сцепления до положения включения задней передачи относительно нижней дуги руля. Если у вас затрудненное включение передач, то вох, стоит проконтролировать ход педали сцепления вполне ли происходит выжим педалитакже узнать чистоту срабатывания сцепления. Если ход педали недостаточен и не происходит выключение сцепления, то нужно отрегулировать привод выключения сцепления.
План проверки, согласно регламенту ремонтных работ: При включенном движке выжимаем педаль сцепления до конца. Передачу включаем.
Полезные советы
Если одна из деталей узла сцепления выходит из строя, то рекомендуется замена одновременно всех элементов. Это актуально потому, что работа, которая связывается с заменой сцепления, очень трудоемка, у неповрежденных деталей присутствует некоторый износ и может возникнуть ситуация, что потребуется повторная разборка и замена элементов, которые выйдут из строя раньше времени.Для увеличения срока службы сцепления, старайтесь избегать постоянного удержания ногой педали сцепления.
Такая привычка характерна для начинающих водителей, только что окончивших автошколу, они переживают, что не успеют выключить сцепление при остановке. В таком положении нога будет быстро уставать, а сцепление окажется слегка выжатым, что приведет к пробуксовке и износу.
Не удерживайте педаль сцепления надолго, оптимальным будет включить нейтральную передачу и отпустить педаль.Если появилась пробуксовка сцепления, то она легко определяется по показаниям тахометра. Во время передвижения, если сильно нажать на педаль газа, при этом обороты вырастут, затем немного снижаясь, машина начнет разгон, то сцепление требует ремонта или замены.
Источник
samadel.ru
nexia-faq.ru
andaewoo.ru
Нексиа проблемы с сцеплением.
Во время работы присутствуют рывки. Сцепление включается не полностью, начинается пробуксовка.
Сцепление не выключается до конца, значит, его ведет. Запустите движок. Не включая заднюю передачу, переведите рычаг в положение включения.
Медлительно нажимая на педаль сцепления, медлительно и аккуратненько пробовать включить заднюю передачу. Вы будете ощущать и слышать маленькой треск трущихся зубьев шестеренок, которые еще не вошли в зацепление.
Чтоб не разрушить шестерни все деяния нужно делать аккуратненько, без излишних усилий и медлительно. Медлительно нажимая на педаль можно ощутить как врубается задняя передача. Сейчас нужно измерить дэу нексия нет сцепления от этого положения до стопроцентно выжатой педали.
Этот ход составляет от 25 мм до 60 мм. Определять необходимо от положения вполне выжатой педали сцепления до положения включения задней передачи относительно нижней дуги руля. Почему не работало сцепление на дэу нексия нет сцепления нексия. Сразу хотел бы извиниться за насморкприболел.
Поэтапная инструкция по замене сцепления на Дэу Нексия
В каких случаях следует менять?
На автомобилях Дэу Нексия установлено однодисковое сухое сцепление (СЦ), в центре которого находится диафрагменная пружина. Нажимной диск размещается в специальном кожухе, прикрепленный к маховику с помощью болтов крепления. Ведомый диск надет на шлицы первичного вала КПП и находится между нажимным диском и маховиком.
Ремкомплект для Дэу Нексия
В конструкцию гидравлического привода отключения СЦ входит два цилиндра: главный и рабочий, трубопровод и педаль сцепления (ПС). Шток СЦ соединяется с ПС с помощью пальца и вилки штока. Кроме того, главный цилиндр соединен трубкой с бачком, расположенным на передке. В гидропривод залита тормозная жидкость.
Замена сцепления может понадобиться, когда обнаружены следующие неисправности:
- рывки при работе КПП;
- при переключении передач слышаться посторонние шумы;
- сцепление «пробуксовывает», не до конца включается.
Замена устранит недостатки.
Подготовка замены
Для удобства проведения работ автомобиль следует установить на подъемное устройство или приподнять машину домкратом и установить на опоры.
Необходимые инструменты
Из инструментов для проведения процедуры нужно приготовить:
- ключ на «11», удобнее будет воспользоваться торцевой головкой;
- монтажную лопатку;
- отвертку;
- динамометрический ключ;
- набор инструментов для демонтажа КПП;
- оправу для выполнения центрирования.
Оправку можно изготовить самостоятельно, согласно следующему чертежу.
Вид оправки для центрирования
Подготовив все необходимые инструменты и расходные материалы можно приступать к замене.
Этапы
Процесс замены состоит из следующих этапов:
- Сначала необходимо снять коробку переключения передач (КПП).
- Перед снятием КПП нужно снять оба вала привода передних колес.
- Демонтировать аккумулятор.
- Затем необходимо слить масло с коробки передач.
- Далее следует освободить рабочий цилиндр и отвести его в сборе с кронштейном в сторону.
- Затем нужно освободить КПП от крепления к двигателю. Далее нужно освободить кожух маховика.
- Затем следует снять опору силового агрегата.
- Теперь демонтируется КПП.
Снимаем коробку передач
- Затем нужно решить вопрос по поводу нажимного. Если принято решение его не менять, то необходимо сделать пометку маркером или краской на его кожухе, отметив, как он расположен по отношению к маховику. Это делается для того, чтобы после установки была сохранена прежняя балансировка.
- Далее, вставив в маховик монтажную лопатку или отвертку, нужно зафиксировать его так, чтобы он не проворачивался.
- Затем необходимо выкрутить шесть болтов, с помощью которых нажимной диск крепится к маховику.
Выкручиваем крепежные болты Выкручивать болты следует равномерно, делая по два оборота ключом на каждом болту, двигаясь по кругу. Когда будут выкручены все болты, нужно аккуратно демонтировать с маховика корзину сцепления и ведомый диск.
-
- Перед тем, как установить новый комплект, следует проверить, чтобы ведомый диск свободно передвигался по шлицам первичного вала КПП. Если он ходит туго, необходимо найти причины неисправностей и устранить их, или выполнить замену дефектных деталей.
- Далее нужно нанести тугоплавкую смазку на шлицы ступицы.
- Теперь можно устанавливать новое изделие. Сначала, используя оправку, следует смонтировать ведомый диск.
Вставляем оправку для центрирования
- Далее устанавливается кожух нажимного диска. При этом, если наносились метки, их нужно совместить. После совмещения меток необходимо закрутить болты, которыми прикручен нажимной диск к маховику. Болты следует закручивать поочередно: каждый болт по одному повороту ключа с усилием 15 Нм, передвигаясь по кругу от болта к болту. Таким образом, закручиваем все шесть креплений.
- При монтаже ведомого диска, надпись должна быть развернута к маховику.
- Далее можно удалять оправку и устанавливать КПП на прежнее место.
На этом замена сцепления на Дэу Нексия закончена. Для продолжительной и безотказной работы сцепления, не следует держать ногу все время на ПС. Эта привычка обычно появляется при обучении вождению, так как многие боятся не успеть отключить сцепление, когда останавливается автомобиль. Мало того, что при этом быстро устает нога, когда ПС немного отжата, ведомый диск дает пробуксовку, что приводит к преждевременному износу.
Выжимной подшипник также подвержен при этом повышенной нагрузке, поэтому увеличивается и его износ. Если нужно долго стоять в пробках, лучше поставить автомобиль на нейтралку.
В этом видео рассматривается замена сцепления на примере автомобиля Дэу Сенс.
Видео по замене:
Производите один оборот ключа на каждый болт, поочередно перемещаясь по всему диаметру. При работающем на холостом ходу двигателе нажмите на педаль до упора, включите первую передачу и начинайте медленно отпускать педаль, стараясь определить, при каком расстоянии площадки педали от пола автомобиль начинает движение.
Если сцепление и привод его включения в нормальном состоянии, это расстояние должно быть мм. Если ход педали до включения сцепления меньше или больше указанного значения, проверьте следующее: При необходимости отрегулируйте его; — полный ход педали сцепления.
При меньшем, чем допустимо, ходе отрегулируйте его и проверьте состояние привода выключения сцепления; — наличие воздуха в гидроприводе выключения сцепления. При необходимости прокачайте гидропривод. Регулировка сцепления на нексии Изначально было плохо отрегулировано сцепление на моей нексии: Решено было самостоятельно отрегулировать сцепление.
В моем случае свободный ход сцепления был около 15 мм, то есть верхний предел, поэтому я выкручивал шток несколько раз, каждый раз проверяя работу сцепления и свободный ход. Остальные передачи тоже стали легко включаться, буквально одним пальцем Замена выжимного подшипника Дэу Нексия Замена выжимного подшипника Дэу Нексия Daewoo Nexia своими руками достаточно тяжелая операция и без навыков в авторемонте будет очень сложно сделать, поскольку такая процедура требует снятия коробки передач автомобиля Нексия, а это очень не просто, но имея видео руководство процесс пойдет гораздо уверенней и быстрее.
Смотрите и снимайте коробку, меняйте сцепление или выжимной подшипник КПП вместе с нами.
Для проведения процедуры потребуется солидный набор инструмента: Снимать коробку и менять выжимной с помощником. Замена сцепления Daewoo Nexia Конструкционные особенности сцепления автомобиля марки Daewoo NexiaДля автомобиля Daewoo Nexia предусмотрена установка сухого сцепления, с одним диском и наличием пружины диафрагменной.
Регулировка свободного хода педали сцепления Дэу Нексия
Удалите оправку и можете приступить к установке коробки переключения передач. Все действия по замене завершены, теперь вам только остается проверить, как работает новое сцепление. Как проверить работу замененного сцепления и отрегулировать ход педали? Чтобы оценить техническое состояние и эффективность работы сцепления, необходимо произвести проверку хода педали сцепления.
Именно в этот момент положение педали сцепления происходит начальное касание маховика с ведомым диском сцепления. Величина этого ХХ педали должна быть не менее 25мм и не более 60мм.
Определения общего состояния узла сцепления: Этот тест позволит выявить проблемы с регулировкой привода сцепления, наличие воздуха в системе гидропривода, или коробление ведомого диска сцепления. Свободное и легкое включение говорит о нормальной работе всего узла.
Треск, даже легкий, в шестернях КПП говорит о наличии проблем, которые надо решать. Еще одно определение общего состояния узла сцепления: Этот тест так же позволит выявить наличие воздуха в системе гидропривода, коробление ведомого диска и косвенно состояние КПП. В этот момент будут слышны и чувствоваться рукой звуки треска шестерен, которые НЕ входят пока в зацепление, но уже трутся зубьями друг о друга. Повторяю, нажимать нужно нежно, чтобы треск шестерен был легким, иначе покрошите зубья шестерен.
Теперь рассмотрим два регулируемых параметра привода сцепления.
Параметр полного хода педали сцепления. Он определяется арифметической разностью, полученной в результате измерения расстояний от нижней дуги рулевого колеса до центра: Предварительно нужно ослабить контргайку, а после окончания регулировки снова законтрить её. Нажимать нужно до конца так же, как это вы делаете в повседневной жизни, иначе измерянные значения и регулировки будут не правильными, а толку от затеи не будет.
Есть правда и вредные привычки немного не дожимать педаль сцепления, но от них надо избавляться. Параметр свободного хода педали сцепления. При этом тесте нажимать педаль нужно рукой, чтобы более четко определить начало появления сопротивления перемещению педали.
Сцепление у Нексии довольно мягкое и ногой этот момент можно не поймать. Предварительно нужно ослабить контргайку на штоке, а после окончания регулировки снова законтрить её.
Шток будет вкручиваться, или выкручиваться в зависимости от необходимости в вилочку, которая шарнирно связана с рычагом самой педали сцепления.
Эту вредную привычку зачастую приобретают во время обучения вождению в автошколах из боязни не успеть выключить сцепление во время остановки автомобиля. Помимо быстрой усталости ноги, находящейся все время над педалью, сцепление оказывается хотя бы немного, но выжато, и ведомый диск при этом пробуксовывает и изнашивается.
Кроме того, несмотря на то что выжимной подшипник и расчитан на работу в режиме постоянного вращения, при нажатой даже чуть-чуть педали он находится под повышенной нагрузкой, и его ресурс снижается. По этой же причине не рекомендуется подолгу держать сцепление в выключенном состоянии например, в пробках.
Если не придется сразу трогаться с места, лучше перевести рычаг коробки передач в нейтральное положение и отпустить педаль. Если во время движения при резком нажатии на педаль акселератора обороты резко растут, а потом немного снижаются и автомобиль начинает разгоняться, то сцепление надо ремонтировать.
Если причина заедания — смятие или износ шлицев, то при необходимости замените первичный вал или ведомый диск Замасливание фрикционных накладок ведомого диска, поверхностей маховика и нажимного диска Тщательно промойте уайт-спиритом замасленные поверхности, устраните причины замасливания дисков Заедание в механизме привода сцепления Замените деформированные детали.
Чтобы измерить полный ход педали сцепления, измерьте расстояние от накладки педали до рулевого колеса, не нажимая на педаль. Нажмите на педаль до упора и повторите измерение.
Разница между двумя измерениями и есть полный ход педали сцепления, номинальное значение которого составляет мм. Если ход педали отличается от номинального, его необходимо отрегулировать. На автомобилях с гидроприводом ослабьте на педальном узле затяжку контргайки ключом А и вращением болта ключом Б добейтесь требуемого значения полного хода педали. Чтобы определить свободный ход педали сцепления, измерьте расстояние от начального положения педали до положения, в котором при нажатии рукой на педаль ощущается увеличение сопротивления.
Номинальный свободный ход педали сцепления мм. Если свободный ход педали отличается от номинального, отрегулируйте длину штока главного цилиндра сцепления.
голоса
Рейтинг статьи
