Конструкция рулевой рейки

Рулевые рейки разных видов имеют и конструкцию различную. Выделают рейки таких типов:

• механическая;
• гидравлическая;
• электрическая.

Механическая конструкция состоит из:

• зубчатой рейки;
• шестерни;
• вала;
• рулевого механизма;
• наконечников.

Во время вращения «баранки» на шестерню от вала передается усилие, приводящее в движение рейку. Зубчатая рейка преобразовывает вращательное движение в поступательное и передает его на колеса.

В механической конструкции зубчики меняют свой шаг от центра к краям, в результате чего управлять рулем на высокой скорости становится тяжелее, маневренность автомобиля снижается. На современные авто, которые отличаются безопасностью даже при высоких скоростях, ставят гидравлические и электрические механизмы.

Гидравлическая рейка крепится к кузову или к двигателю – если расположена в верхней части. Если рейка находится в нижней части, она может крепиться на подрамник, балку или кузов. Отличает ее от механической конструкции наличие гидроусилителя, облегчающего повороты руля при маневрах на высокой скорости.

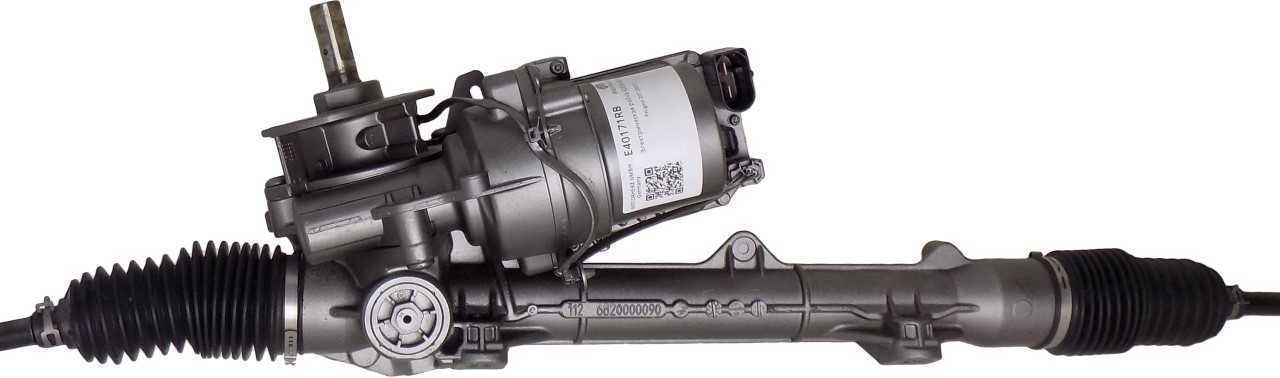

Электрическая рейка отличается наличием электромотора, расположенного в левой части узла рулевого управления автомобилем. Электрическая модель отличается более высоким коэффициентом полезного действия по сравнению с гидравлическим аналогом. Ее функциональность не зависит от условий внешней среды. В ей конструкции нет сальников, прокладок и шлангов, требующих постоянной замены из-за износа. Не нужно постоянно обновлять смазку, как у механики, которая то и дело ломается из-за нехватки смазочных материалов.

Принцип работы рулевой рейки

Простыми словами — это устройство, соединяющее колеса с рулем. Водитель крутит руль и через рулевой вал усилие передается на шестерню, которая вращает зубчатый вал и двигает рулевые тяги, а они поворачивают колеса.

Типы рулевых реек

В современных автомобилях встречается три вида рулевых реек:

• электрические;
• механические;
• гидравлические.

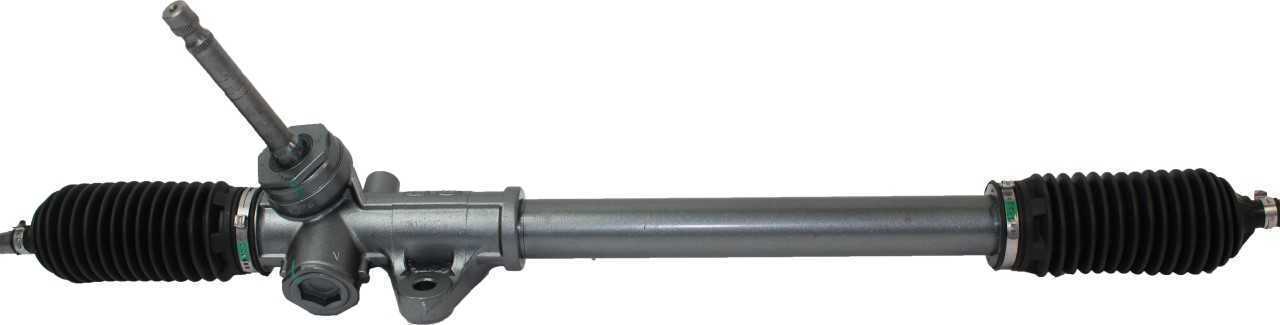

Рулевая рейка механического типа имеет нехитрое устройство. На конце рулевой колонки находится зубчатый механизм, взаимосвязанный с зубчатой рейкой, которая, в свою очередь, сообщается с рулевым приводом.

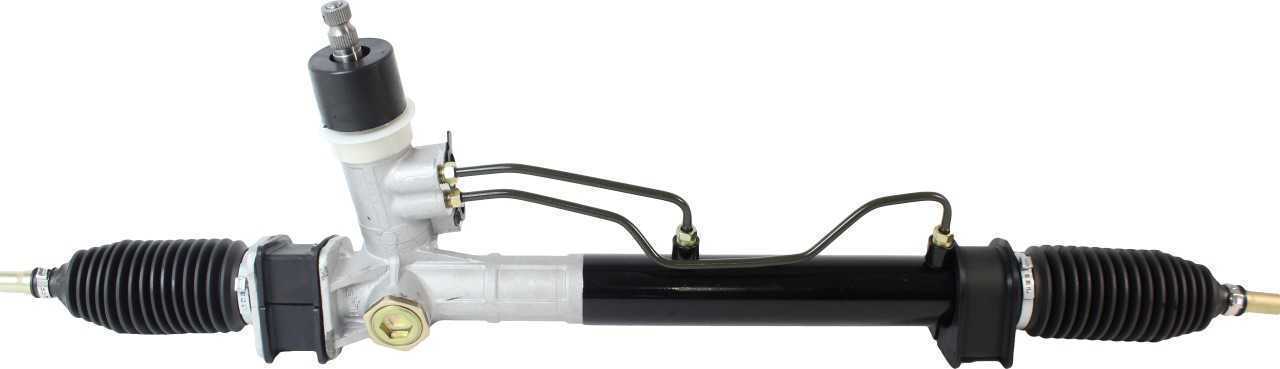

Гидравлическая рулевая рейка реализована в большинстве современных легковушек. Гидроусилитель руля (ГУР) увеличивает отдачу от усилия, прилагаемого водителем, и тем самым обеспечивает легкое и удобное управление автомобилем.

Электрическая рулевая рейка также повышает отдачу от усилий водителя, но для этого она использует не гидроусилитель, а электромотор.

В разных моделях автомобилей рулевая рейка может располагаться по-разному. При верхнем расположении рейки она крепится к кузову и находится сзади двигателя, при нижнем – крепится снизу к кузову, подрамнику или балке.

Как устроена рулевая рейка?

— Рулевая рейка автомобиля представляет собой устройство, цель использования которого заключается в том, чтобы преобразовать водительское усилие во время воздействия на рулевое колесо в салоне авто, что необходимо для обеспечения поворота колес машины.

— Сегодня существуют три вида рулевых реек, принцип действия которых различается.Гидравлическая рулевая рейка. Она используется почти во всех легковушках, которые выпускают сегодня. Обеспечивает достаточно комфортное управление автомобилем, поскольку используется гидравлический усилитель руля, благодаря чему водителю нужно прилагать минимум усилий.

Электрическая рулевая рейка. Её отличие от гидравлического аналога состоит в том, что гидравлика не применяется. Для увеличения усилий водителя автомобиль оснащается отдельным электрическим двигателем. Устройство рулевой рейки, а также принцип её работы зависят от характерных особенностей каждого автомобиля.

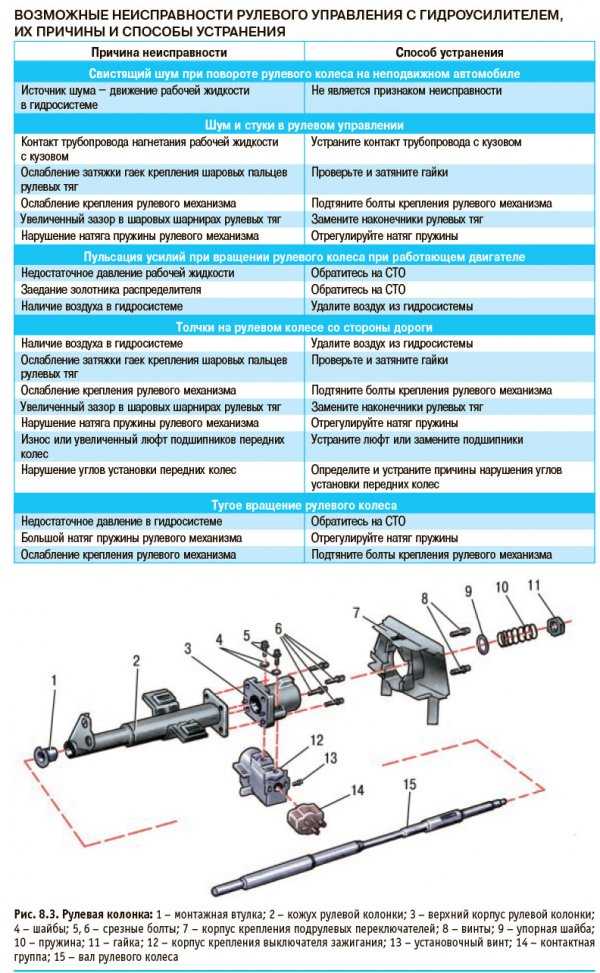

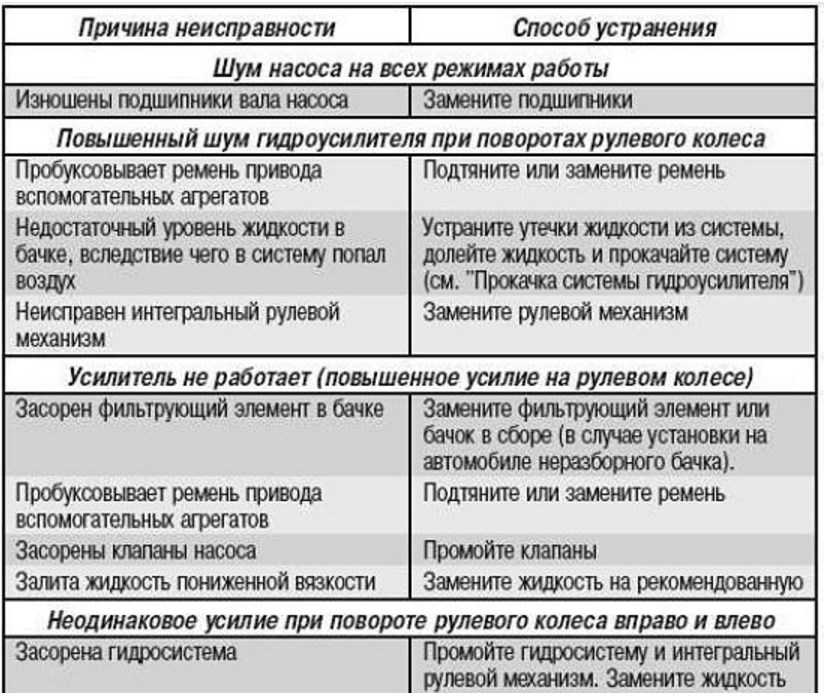

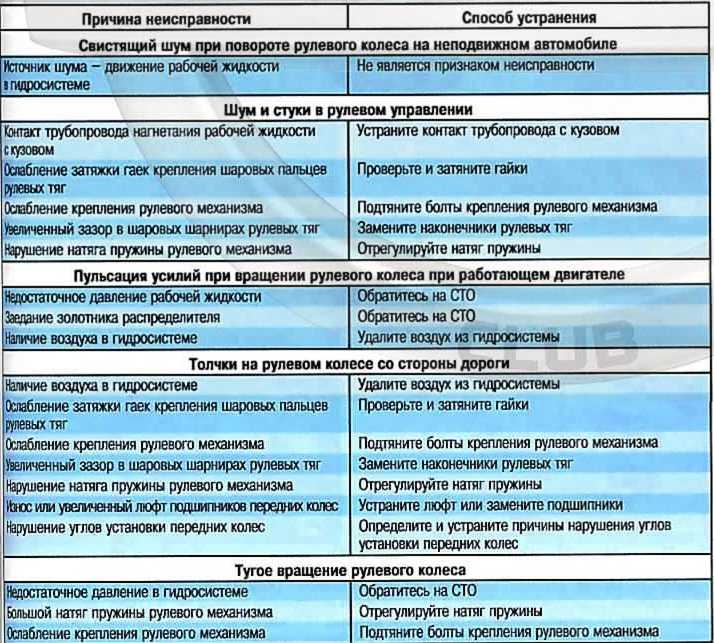

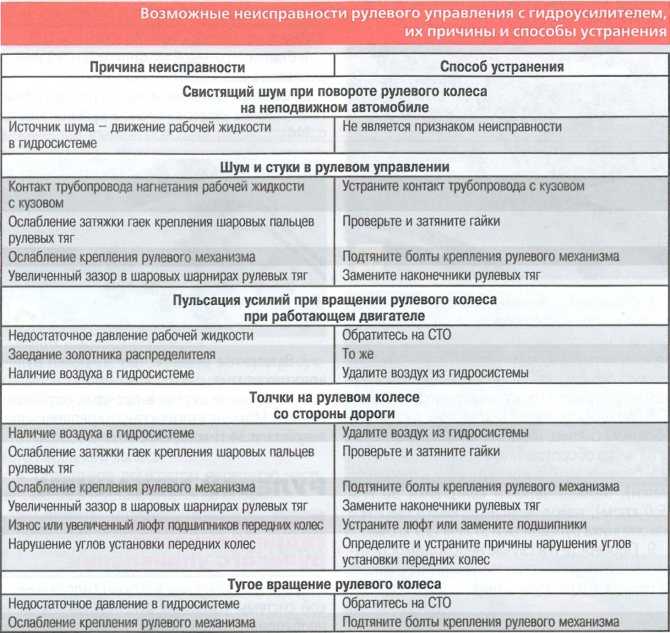

Признаки неисправности и возможные причины

В процессе эксплуатации автомобиля о неисправной работе гидроусилителя руля свидетельствуют следующие признаки:

1. Отдача рулевого колеса

. Обычно происходит при неисправностях насоса ГУР либо слабом натяжении приводного ремня.

2. Большое усилие при повороте руля

. Причиной могут являться: низкий уровень жидкости, изношенный насос гидроусилителя, завоздушенность системы.

3. Большие усилия в районе среднего положения руля

. Основная причина – механический износ рейки.

4. Увеличенные усилия в одну из сторон

. Причина: изношенные сальники.

5. Быстрый поворот руля требует усилий

. Возможные причины: завоздушенность, неисправность насоса, малые холостые обороты двигателя.

6. Шум

. Причины: низкий уровень жидкости, течь в системе.

7. Вибрация

. Часто случается при повреждении покрышек, неисправности тормозной системы. В системе ГУР возможно попадание воздуха в гидравлику.

Особенности ремонта

Еще до начала разборки рулевого механизма требуется провести тщательный осмотр рейки и всех сопряженных с ней узлов (шаровые, рулевые тяги, подшипники ступиц и прочее). Это поможет с самого начала локализировать проблему. Далее рулевой механизм полностью или частично демонтируется и поломка устраняется. Рейка является ремонтируемым агрегатом, поэтому при ее выходе из строя полная замена не всегда является обязательным решением.

Без частичной разборки всего механизма устранять неполадки, связанные с рулевыми рейками, практически никогда не удается из-за специфики расположения и подсоединения данного узла.

Исправленная рулевая рейка своими руками – это тоже вполне вероятно за исключением ремонта электронных реек, нуждающихся в специальной настройке

Тем не менее, для достижения оптимального качества всегда лучше доверять данную работу специалистам и отдавать предпочтение замене реек вместо их ремонта, учитывая важность и высокую скорость износа этого узла

Регулировочные работы

Для устранения неполадок применяется и другой способ — нужно подтянуть регулировочную пробку.

Внимание! При самостоятельном ремонте необходимо правильно рассчитывать силу: если неправильно подтянуть рулевую рейку, потребуется переделка работ, а другие элементы могут выйти из строя. Проблема стука рулевого колеса решается регулировкой расстояния между рейкой и шестерёнкой

В этом случае достаточно натянуть рулевую рейку, сколько это возможно, и проблема может исчезнуть

Проблема стука рулевого колеса решается регулировкой расстояния между рейкой и шестерёнкой. В этом случае достаточно натянуть рулевую рейку, сколько это возможно, и проблема может исчезнуть.

Особенности регулировки различаются в зависимости от наличия или отсутствия ГУРа.

При наличии ГУРа

Ситуации, когда с отключенным двигателем поворот руля вызывает стук в рулевой рейке, по указаниям производителя не требуют регулировки, хотя в составе механизма и находится специальная гайка. После запуска двигателя следует выждать 10–20 секунд, и шумы чаще всего уходят. Специалисты сервисов авто утверждают, что это показатель нормальной работы ГУРа, и вмешательства не требуется. Если же проблема не устранена, то перед регулировкой следует отогнуть шайбу-жестянку (теплоэкран). Это убережёт авто от окончания гарантийного обслуживания. Шайба плотно прилегает к болтам картера. Иногда может потребоваться просто замена масла в ГУР.

При отсутствии ГУРа

В этом случае потребуется шестигранник на 10. Алгоритм работы:

• Прокручиванием вправо уменьшается зазор.
• А/м ставится на яму, колёса плотно фиксируются.
• Ключом на 10 снимается картерная защита.
• Гайка расположена удалённо и нужно снять резиновую пробку, после чего узнать её местоположение можно на ощупь.
• Снятие выполняется одним из ключей — гибким или г-образным, с длиной рукояти не менее 10 см.
• Гайка снимается.

Регулировка выполняется следующим образом:

• Гайка поворачивается на 15–20 градусов вправо.
• Напарник активно прокручивает руль в обе стороны.
• Если стук остался, то следует сделать ещё одну протяжку.
• Когда стук устранён, выполняется контрольное протягивание ещё на 10 градусов.

Во сколько обойдется ремонт рулевой рейки?

Если диагностика неисправности показала, что рулевая рейка подлежит замене, то у автолюбителя возникнет закономерный вопрос: во сколько ему обойдется такое удовольствие? Следует отметить, что цены на запасные части для иномарок на порядок выше, чем цены на запчасти для отечественных авто. Их конкретные значения зависят от марки автомобиля и года его выпуска.

Так, для автомобиля ВАЗ можно приобрести рулевую рейку без тяг, наконечников и ГУРа за 130 долларов. Та же деталь в сборе обойдется уже в 230 долларов. На приобретение рейки владельцу иномарки потребуется от 200 до 500 долларов, а покупка рейки в сборе потребует вложения от 1000-1500 долларов и выше. Если владелец автомобиля обратится за помощью к сотрудникам автомобильного сервиса, то к стоимости рейки ему придется прибавить затраты на оплату услуг специалистов, которые выполнят ремонт.

Неисправности

Любой агрегат в автомобиле может сломаться. Особенно часто это происходит на больших пробегах. Со временем детали изнашиваются и приходят в негодность. Но могут быть и другие причины поломок в авто.

Причины неисправности

Глобальной причиной, по которой может сломаться этот механизм – это плохое качество дорог. Автолюбители не в силах его улучшить, но они могут внимательнее управлять автомобилем: объезжать ямы и кочки, снижать скорость на плохой дороге, не эксплуатировать городскую машину в условиях бездорожья.

В плохих дорожных условиях может не только испортиться подвеска, но и выйти из строя сальники и пыльники рулевого механизма. А через пробоины в них в механизм можете попасть дорожная пыль. Чаще всего именно она является причиной поломки зубчатого механизма.

Признаки неисправности: диагностика

• Фейсбук
• Гугл+
• ЖЖ
• Blogger

Диагностика рулевой рейки своими руками предполагает, что водитель должен обращать внимание на малейшие изменения в управлении автомобилем. Признаки неисправности рулевой рейки:

• Утяжеление руля в определенных положениях;
• Стук в рейке;
• Вибрации руля;
• Протечка жидкости ГУР;
• Неполный возврат руля в исходное положение;
• Вращение руля не соответствует вращению колес.

Самый распространенный признак – это стуки в передней части автомобиля. Диагностика рулевой рейки в автосервисе – это самый очевидный выход из положения. Скорее всего, мастер признает ее поломку и предложит заменить.

Но помните, что некоторые поломки можно отремонтировать. Например, если на вашем авто установлен механический тип, мастер может разобрать устройство, найти поломку и устранить ее. Вам нужно лишь найти надежного мастера и сопоставить цену ремонта и стоимость замены рулевой рейки. Ремонтировать рулевую рейку, стоит или нет – решайте самостоятельно, это зависит от типа устройства и его цены.

Основные неисправности

• Фейсбук
• Гугл+
• ЖЖ
• Blogger

Существует два основных признака исправностей – стуки и протечка жидкости. Они могут говорить о многих поломках, обнаружить которые вам поможет мастер автосервиса. Возможные неисправности рулевой рейки:

1. Поверхностный стук может возникать из-за повреждения пыльников. Наконечники тяги в этом случае быстро выходят из строя и начинают стучать. В этом случае их просто заменяют на новые.
2. Внутренние стуки могут говорить о неисправности поршней или направляющих втулок. Для диагностики потребуется разобрать механизм и выявить поломку. Только специалист может определить стук рулевой рейки и его характер.
3. Также стук можете говорить о выработке деталей на больших пробегах автомобиля. Эту поломку невозможно отремонтировать, следует заменить механизм на новый.
4. Течь может возникнуть только на устройстве с гидроусилителем. Она говорит о том, что сальники вышли из строя и их необходимо заменить. При возникновении течи рейку следует разобрать и осмотреть все детали. При возникновении вопроса, что делать, если подтекает рулевая рейка, следует купить ремкоплект и отвезти ее в сервис для ремонта.
5. Если невозможно повернуть руль с ЭУР, это может быть связано с выходом из строя электромотора.
6. Если тяжело поворачивается руль с ГУР, это можете говорить о неисправности насоса.

Как проверить исправность рулевой рейки самостоятельно

Современные автомобили оснащаются механическими, электрическими и гидравлическими рулевыми рейками. Для проведения точной диагностики рекомендуется обращаться в специализированные центры, где есть специалисты и профессиональное оборудование. С другой стороны, главные признаки неисправностей может выявить любой автомобилист.

Диагностика своими руками для водителя

Обследование рулевого механизма требует повышенной осторожности и аккуратности. Здесь не допускается дергать, расшатывать тяги, рейку

При появлении непонятных звуков, скрипов, нужно действовать следующим образом:

• остановиться, оценить уровень неполадки, ее влияние на безопасность;
• при выключенном двигателе покрутить руль, проверить люфт. Его увеличенные значения свидетельствуют о повышенном износе внутренней части рейки. Если в крайних положениях руля слышится стук, то проблемой могут быть рулевые наконечники;
• на следующем этапе рекомендуется открыть капот и оценить визуально состояние рулевой рейки, пыльников, уплотнителей.

Как определить люфт и что еще может  стучать

С помощью раскачки рулевого колеса можно диагностировать следующие проблемы.

• Разрушенная ступица, не затянутая гайка, закрепляющая рулевое колесо на валу, ощущается как люфт со стуком. Руль нужно покачать в вертикальной, горизонтальной оси.
• Покачиванием руля вверх-вниз, вправо-влево можно определить люфт вала на подшипниках.
• Определить вращательный люфт по шарнирам рулевого вала и его шлицевым соединениям.
• Раскачать вал шестерни рейки внутри корпуса, который находится под ногами водителя. Здесь не должно быть люфта.
• Люфты шаровых пальцев рулевых наконечников. Здесь диагностика проводится вдвоем. Один крутит руль, а другой пальцами прощупывает шарниры.
• Короткие движения рулем в разные стороны, проверка шарниров рулевой тяги.
• Проверка люфта пластмассовой втулки рейки.

Если потекла рейка

При появлении течи машина во время движения ведет себя определенным образом:

• ухудшается управляемость;
• помпа ГУР начинает гудеть;
• руль становится тугой, для его поворота приходится прикладывать усилия;
• появляется люфт руля при прямых неподвижных колесах;
• при управлении авто во время движения в руках ощущаются вибрации, стуки.

Нарушение герметичности системы проявляется понижением уровня жидкости внутри расширительного бачка, подтеками, мокрым днищем, масляными лужами на асфальте.

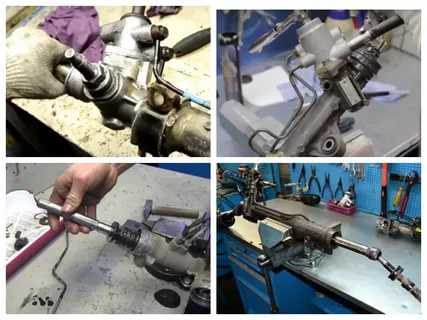

Разборка  и осмотр

Перед тем, как приступать к диагностике, нужно проверить состояние зубчиков. Для этого нужно поджать регулировочную гайку

При разборке важно установить метки, а детали складывать внутрь одной емкости. Это поможет ничего не перепутать

Для разборки пригодятся такие инструменты:

• гаечный ключ;
• молоток;
• тонкие отвертки;
• набор торцевых ключей.

После разборки следует тщательно осмотреть все детали, определить степень износа штока.

Для обратной сборки понадобятся новые сальники, прокладки, компрессионные кольца, резинки, новая втулка, отполированный червячный вал, шток. Сборку нужно производить в обратном порядке.

Крайне важно определить степень износа штока

 Как проверить рулевые наконечники

Для диагностики нужно загнать авто на яму, эстакаду или поднять на подъемнике. При проверке наконечников нужно ориентироваться на следующие признаки:

• деформации;
• изменение цвета;
• целостность резиновых пыльников;
• подтеки, влажность из-за просачивания смазки.

При обнаружении перечисленных признаков нужно произвести замену изношенных деталей.

Последствия и риски езды с неисправной рейкой

От исправности рулевой рейки напрямую зависит безопасность, управляемость автомобиля. Если игнорировать проблему, то она может вырасти до огромных размеров.

Чтобы избежать опасных ситуаций, каждый водитель обязательно должен уметь распознавать неисправности рулевого механизма, принимать своевременные меры.

Типы и варианты исполнения

Как уже было сказано ранее, ключевые элементы рулевой рейки не меняются на протяжении многих десятилетий. В устройство механизма вносятся лишь незначительные коррективы, но принцип остается одинаковым.

Единственное, что отличает все узлы подобного типа – привод усилителя. Всего различают три модификации. Рассмотрим особенности каждой из них.

Механическая рулевая рейка

Данная модификация является классической. Ею оснащались все автомобили до того момента, как были созданы гидравлические и электрические усилители. Механическая рулевая рейка – самый простой тип устройства. Благодаря маленьким зубцам и большим по сравнению с ними рулевому колесу водителю не приходится прилагать большие усилия для поворота автомобиля.

Существуют рулевые рейки с разным передаточным числом. По центру планки сделана зубчатая передача с меньшей амплитудой, а на концах этот показатель увеличивается. Благодаря этому водителю еще легче поворачивать руль во время начала движения или в поворотах на большой скорости. А на парковках, когда колеса нужно выворачивать до упора, водителю не нужно крутить руль по многу раз.

Несколько слов об устройстве рулевой рейки…

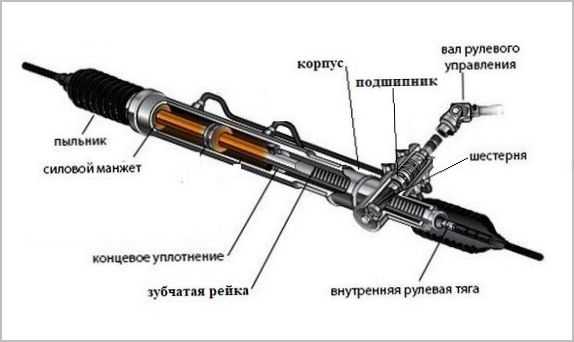

Рулевая рейка состоит из таких механизмов:

• Рулевые тяги и наконечники. Крепятся они к выдвижным механизмам рулевой рейки, с их помощью осуществляется поворот колес;
• Шестерни и зубчатая планка. Посредством шестерен и планки осуществляется передача усилия от руля на рулевые тяги, а также управление парой колес;
• Картер. Его также называют корпусом, чаще всего выполнен из алюминия, в нем располагаются основные детали рейки;
• Система пружин. Необходимы они для плотного прилегания рейки к шестерне, если пружины исправны, люфт и свободный ход руля практически отсутствует;
• Подшипники. Необходимы для легкости осуществления маневров и поворотных движений рейки;
• Ограничители. Посредством ограничителей определяется максимальное значения поворота (хода рулевой рейки) от правого края к левому.

Конструкция рулевой рейки может отличаться в зависимости от производителя, например рейка BMW, доработка которой запатентована, объединяет рулевую рейку и планетарный механизм, что дало возможность автоматически менять настройки рулевого управления в зависимости скорости движения автомобиля. Есть правда и негативные стороны таких экспериментов, например, во время езды по плохим дорогам, механизм очень быстро приходит в негодность. Причем стоимость ремонта такой рейки именитого бренда может составлять порядка половины стоимости всей детали.

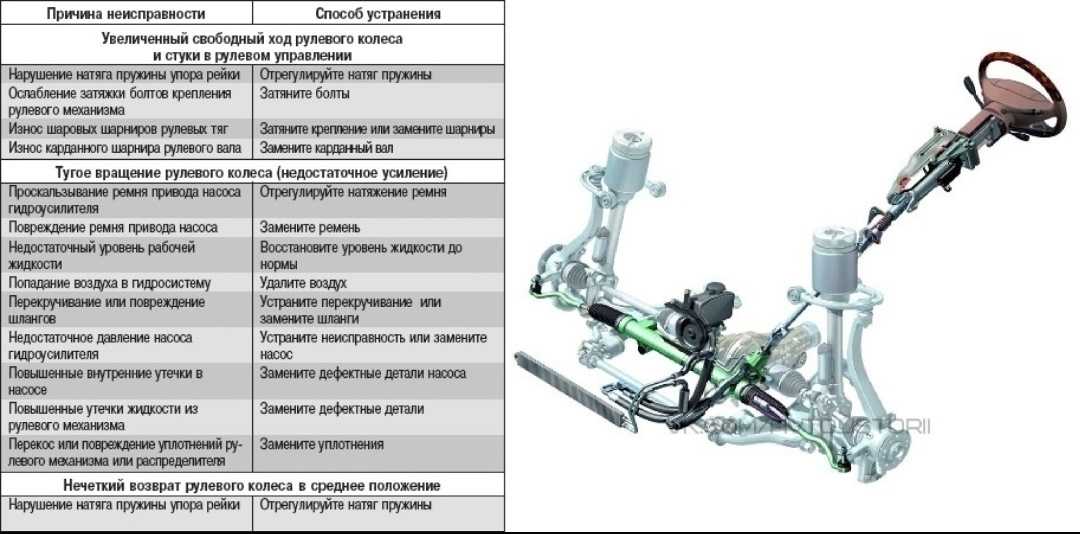

Возможные признаки поломки

Исправность рулевой рейки очень важна. От этого зависит не только безопасность водителя и его пассажиров, но и всех участников дорожного движения в целом

Именно поэтому очень важно следить за ее состоянием

В идеале, перед каждым выездом необходимо проводить тщательную проверку, ведь поломка рулевой рейки не может произойти внезапно, этому обязательно будут предшествовать определенные признаки, которые будут говорить о необходимо проведения технической диагностики и последующего ремонта:

1. Наличие жидкости из бачка гидроусилителя на пыльниках рулевых тяг. Причиной может быть банальный износ сальника рулевой рейки.
2. Странные постукивания во время преодоления мелких неровностей дорожного покрытия, которые ослабевают во время поворота рулевого колеса в крайние положения.
3. Уровень жидкости в бачке гидроусилителя постоянно уменьшается.
4. Пропало усилие при повороте рулевого колеса.
5. Автомобиль начинает бросать из стороны в сторону при малейшем повороте рулевого колеса. Угол поворота колес не соответствует положению руля.
6. В центральном положении рулевого колеса, усилие исчезает.
7. Рулевое колесо перестает возвращаться в исходное (центральное) положение или делает это плохо после выхода из поворота.
8. Руль начинает вращаться сам по себе.

Несмотря на то, что рулевая рейка относительно надежная и долговечная деталь, необходимо элементарно соблюдать правила эксплуатации и профилактики неисправностей. Зачастую причина неисправности заключается в износе сальников и уплотнителей. Но в некоторых случаях из строя может выйти и сама рейка.

Важно помнить, что от нормальной работы этого элемента зависит не только комфорт, но и безопасность всех участников дорожного движения, поэтому рулевая рейка должна работать идеально

Состав реечного рулевого механизма

Типичный механизм включает в себя:

• корпус, где размещены все детали, снабжённый проушинами крепления к моторному щиту или раме;
• зубчатую рейку;
• подшипники скольжения втулочного типа, на которые рейка опирается при перемещениях;
• входной вал, обычно размещённый в роликовых (игольчатых) подшипниках качения;
• устройство регулировки зазора в зацеплении из подпружиненного сухаря и регулировочной гайки;
• пыльники рулевых тяг.

Иногда механизм комплектуется внешним демпфером, призванным минимизировать один из недостатков реечного механизма – излишне сильную передачу на руль ударов от попадающих на неровности колёс. Демпфер представляет собой горизонтально расположенный телескопический амортизатор, подобный тому, что устанавливается в подвесках. Одним концом он соединён с рейкой, а другим – с подрамником. Все удары гасятся гидравликой амортизатора.

Простейшие механизмы, применяемые на самых лёгких автомобилях, лишены усилителя рулевого управления. Но большинство реек располагают им в своём составе. Исполнительный механизм гидроусилителя интегрируется в корпус рейки, наружу выходят лишь штуцеры подключения гидравлических магистралей с правой и левой сторон поршня.

Распределитель в виде золотникового клапана и отрезка торсиона встраивается в корпус входного вала реечного механизма. В зависимости от величины и направления приложенного водителем усилия, закручивающего торсион, золотник открывается в сторону левого или правого штуцеров гидроцилиндра, создавая там давление и помогая водителю перемещать рейку.

Иногда в реечный механизм встраиваются и элементы электрического усилителя, если он не расположен на рулевой колонке. Прямой привод на рейку более предпочтителен. В этом случае рейка имеет электродвигатель с редуктором и второй приводной шестерней. Она работает параллельно с основной по отдельной зубчатой насечке на рейке. Направление и величина усилия определяются электронным блоком управления, получающим сигнал с датчика закручивания торсиона входного вала и формирующим силовой ток на электродвигатель.

Виды рулевых реек

Существует три вида рулевых реек, а именно:

1. Механическая – это наиболее простой вариант, который не оснащен дополнительными функциями. Поворот происходит только благодаря усилиям самого водителя. Если установить рейку с переменным передаточным числом, то можно облегчить труд водителя. Данная модель практически не используется, но осталась еще на некоторых старых отечественных машинах.
2. Гидравлическая считается наиболее популярной. Ее стоимость демократичная, а также необходимо прикладывать минимум усилий для поворота руля. Наличие гидроусилителя снижает физические затраты водителя во время поездки и повышает уровень безопасности на дороге. Дело в том, что при возникновении аварийной ситуации нужно действовать быстр. Когда руль легко крутится, колеса быстрее повернутся в нужную сторону. Это позволит избежать ДТП или снизить негативные последствия.
3. Электрическая считается наиболее современной. В работе используется электромотор. Он расположен в рулевой колонке, на рулевом валу или входит в комплектацию самой рейки. Способ интеграции этого усилителя зависит от самого производителя. Электрический усилитель применяют в наиболее современных машинах, что обеспечивает максимальную безопасность на дороге.

Это все существующие модели. Современные рулевые рейки стоят недорого, обладают небольшим весом и не требуют частого технического обслуживания. Точность управления довольно высокая. Поэтому водители могут заменить рулевую рейку в случае необходимости на более совершенную. Только нужно убедиться сначала, что конкретно взятый автомобиль поддерживает ее.

рулевое колесо для автомобиля

Как предотвратить неприятности?

Конечно, навсегда отменить проблемы с рулем невозможно – как любой механизм, он рано или поздно все равно износится. Однако можно отодвинуть необходимость ремонта на довольно значительное время. И не только более гладкой ездой с отсутствием скачек с препятствиями (по бордюрам, ямам, путям и т.д.). Несколько простых в исполнении рекомендаций, выполняемых владельцем, надолго сберегут вам рейку.

• Регулярно проверяйте состояние пыльников и вовремя их меняйте, чтобы предотвратить попадание внутрь грязи;
• Зимой перед началом поездки мягко прокручивайте баранку туда-сюда, чтобы масло обволокло все детали;
• Не газуйте, когда руль повернут до упора;
• Не держите долго баранку в крайнем положении – максимум 5 секунд.

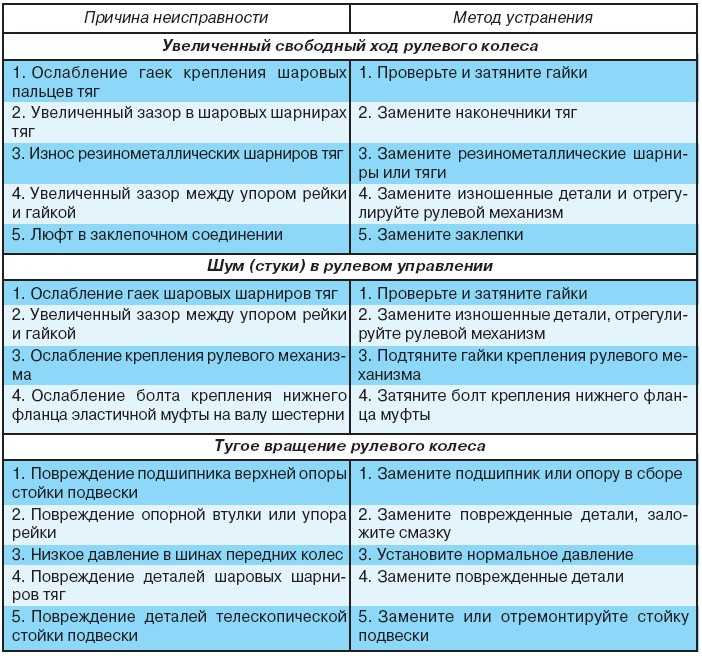

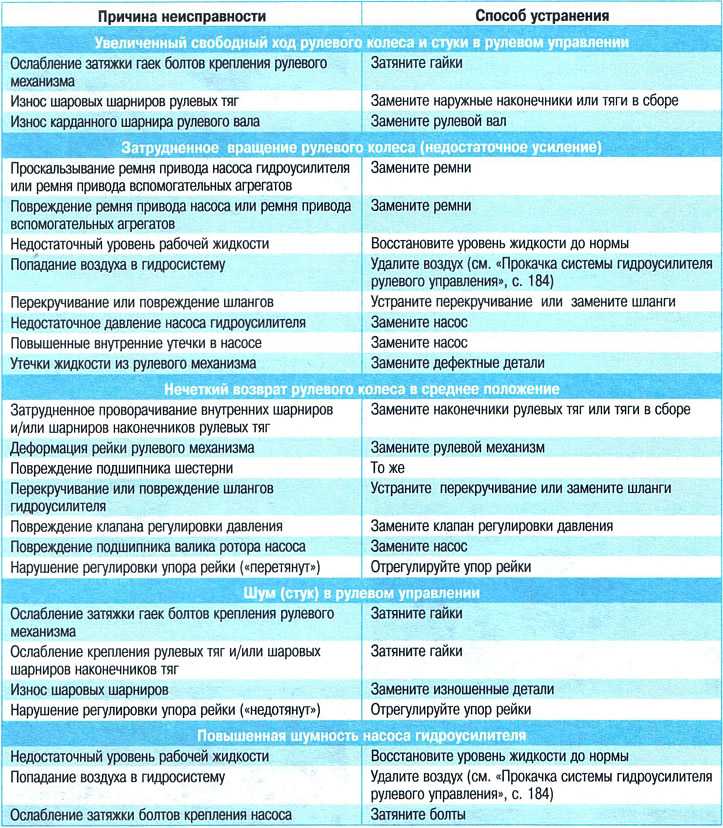

Поиск неисправности рулевой рейки

Неисправности рулевой рейки довольно распространены, поскольку данный узел и вся рулевая система на отечественных дорогах подвергаются повышенным нагрузкам. Поломку рейки можно обнаружить самостоятельно, руководствуясь рядом признаков:

При появлении данных симптомов выхода рейки из строя, рекомендуется не затягивать с демонтажем рулевого редуктора для осмотра и устранение неисправности, дабы минимизировать расходы на ремонт.

1. стало тяжелее вращать руль, или его периодически закусывает (затрудненное вращение наблюдается только периодически в определенных положениях руля);
2. присутствует стук передней подвески, который явственно «отдает на руль»;
3. шумит насос гидроусилителя;
4. люфт поворота рулевого колеса, что означает наличие люфта рейки;
5. протекание масла из рулевой рейки, что часто сопровождается заметным повышением усилия вращения руля и возникающими в процессе данного действия шумами.

Проявление таких признаков свидетельствует о том, что устройство рулевой рейки

где-то нарушено и данному механизму требуется диагностика и дальнейший ремонт.

Сборка

Сборка выполняется в порядке, обратном разборке. Все детали перед установкой следует смазать маслом, которое используется в ГУР. Это делают во избежание задиров в процессе сборки и регулировки.

С фторопластовыми деталями следует обращаться аккуратно, они хрупкие, лопаются от удара либо чрезмерной нагрузки. Бережно запрессовать втулки поможет торцовая головка и удлинитель к ней.

Вставляя зубчатый шток, его нужно отцентровать по отметкам, которые делают перед разборкой. После этого присоединяют приводной вал. Вставляются прижимная втулка и за ней шайбы, закручивают регулирующую гайку на необходимое число оборотов.

Проворачивают вручную механизм в обе стороны до упора (крутя за приводной вал). Шток должен двигаться без затруднений, это означает, что сборка выполнена правильно. После этого, зажимается контргайка. Закручивают тяги механизма и устанавливают пыльники.
