Климат-контроль: устройство и функция

Регулируется температура в салоне авто еще и электронным способом, благодаря системе климат-контроль. Данное устройство по своей конструкции сложнее и стоит дороже, но намного удобнее и лучше в эксплуатации, в сравнении с кондиционером.

Рассматриваемое нами устройство сочетает в себе компоненты кондиционирующей, вентиляционной и отопительной систем. Также присутствует вентилятор входящего воздуха, радиатор отопителя, встроен кондиционер с компрессором, испарителем, а также с ресивером и, конечно же, с конденсатором.

Среди прочих деталей устройства можно выделить специальные датчики и электронный блок исполнительных механизмов. Присутствующие датчики измеряют параметры и переводят их в электронные импульсы. Количество датчиков будет такое же, сколько и зон у системы климат-контроля в автомобиле.

Блок получает импульсы, поступающие непосредственно от датчиков и согласно установленному режиму направляет импульсы к исполнительным устройствам. Такими устройствами являются приводы заслонок, а также двигатель вентилятора входящего в салон воздуха.

В целом устройство обеспечивает заданный водителем температурный режим, а также поддерживает его при необходимости. Устанавливается температурный режим специальными тумблерами или регулирующими кнопками, которые располагаются на панели приборов авто. Команда мгновенно от кнопки передается в блок, в котором активируется выбранный режим. И уже выбранный температурный уровень автоматически будет поддерживаться.

Этапы

Последовательность шагов, которые нужно выполнить, чтобы зарядить автокондиционер своими руками состоит из следующих этапов:

Переходник с краном необходимо прикрутить к баллону с фреоном, на котором нанесена резьба.

Важно правильно выбрать штуцер. Трубопровод магистрали с высоким давлением меньше по диаметру трубопровода магистрали низкого давления.Определившись со штуцером, с него нужно снять защиту в виде колпачка и сделать тщательную чистку поверхности вокруг штуцера.Затем заправочный шланг от счетчика нужно соединить со штуцером. Система для заправки готова

Система для заправки готова.

По инструкции заправку производят со стороны низкого давления, когда автомобиль работает. При этом обороты нужно выставить на уровне 1500.Далее нужно дать поработать системе кондиционирования с максимальной производительностью. Затем нужно перевернуть баллон с хладагентом. В перевернутом состоянии надо открутить кран на переходнике.

Правильность заправки своими руками можно определить через смотровое отверстие, находящееся на фильтре-осушителе. Через него видна жидкость, если в ней отсутствуют пузырьки, то заправка проведена правильно. Самостоятельная заправка и ремонт автокондиционеров позволяет сэкономить на техобслуживании.

• Как из компьютера сделать видеорегистратор для аналоговых камер



• Не работает спидометр ниссан эксперт



• Датчик распредвала вольво s70 замена



• Замена компрессора кондиционера фольксваген туран



• Заз шанс не работает датчик температуры

Процесс снятия и замены

Для замены перегоревшего предохранителя или неисправного реле потребуется только пластмассовый пинцет.

Данное устройство работает напрямую от коленчатого вала мотора через ременную передачу. Следовательно, работа кондиционера зависит от силового агрегата авто.

Для работы кондиционера в автомобиле используется специальное вещество, такое как фреон (хладагент). Механизм берет тепло, когда фреон преобразуется в газ из жидкого состояния и соответственно вырабатывает тепло при обратном превращении.

Автомобильный кондиционер это закрытый механизм, который в своем составе имеет ряд механизмов, среди которых испаритель, компрессор, также присутствует дроссель, ресивер-осушитель и обязательно наличие конденсатора.

Преобладает 2 типа строения автокондиционера. Они отличаются разновидностями дросселя: одного сечения (присутствует расширительная трубка) и изменяемого сечения (в данном случае присутствует терморегуляционный клапан).

Работа рассматриваемого нами устройства имеет 4-е цикла работы, которые зависят от этапов смены состояния находящегося в системе вещества фреона:

1. Сначала в компрессоре происходит сжатие фреона в виде газа, происходит увеличение давления и соответственно градусов.
2. В конденсаторе хладагент остывает и тут же выделяется конденсат.
3. Попадая в расширительную трубку фреон, увеличивается в объеме и происходит моментальное понижение давления.
4. В испарители фреон соответственно испаряется и преобразуется из пара в газ.

В общем, когда фреон испаряется, то охлаждает воздух, а присутствующий вентилятор задувает в салон, образовавшийся холодный воздух.

Данный способ охлаждения в современном автомобиле называется механическим.

Схема соединений системы вентиляции, отопления и кондиционирования Renault Logan

Самостоятельная дезинфекция кондиционера

Дезинфекция кондиционера в домашних условиях совсем нетрудна – достаточно немного знаний и желания. Приобретите необходимые препараты, узнайте основные правила дезинфекции и можно уже приниматься за работу. Вы будете удивлены, что это так просто!

Наверное, каждый знает, что любые грибки и патогенные организмы всегда собираются там, где влажно. Поэтому неудивительно, что в первую очередь их жертвой становится кондиционер, который подает охлажденный воздух в кабину Логан 2. Когда мы имеем дело с такой ситуацией, например, в доме, то промываем всю поверхность, способную вызвать грибковые поражения, соответствующими средствами.

К сожалению, в случае с Рено, дело немного сложнее. Удаление распространения всех загрязнений, расположенных глубоко под приборной панелью, кажется, совершенно нереально. Во-первых, это будет стоить очень дорого, а во-вторых, это займет много времени. Именно поэтому были разработаны совершенно другие, более простые методы эффективной дезинфекции кондиционера.

Только поверхностные наблюдения позволяют нам сделать вывод о том, что как в магазинах, так и в обычных супермаркетах не хватает разнообразных средств для чистки кондиционера Логан. Очень популярными являются аэрозоли, которые, сильно отличаются от дезодорантов. Клапан аэрозоля при нажатии открывается до полного опорожнения бака – поэтому мы не можем использовать его снова.

Если вы уже приобрели такой продукт, вы можете приступить к шагу дезинфекции кондиционера. Сначала запустите двигатель, затем включите кондиционер Логана на максимальную мощность и установите режим рециркуляции воздуха. Поместите аэрозоль за задними сиденьями, нажмите клапан и быстро покиньте авто. Конечно, вы должны закрыть все двери.

Когда пройдет четверть часа, мы можем открыть дверь и выключить двигатель. Людям, чувствительным к таким веществам, следует сначала хорошо проветривать авто и только потом войти в него. Это правило для общей безопасности.

Подбор вещества

В качестве охлаждающей жидкости в автомобили Рено Сандеро 1.6 нужно заливать вещество типа D – GLACEOL RX. Жидкость имеет желтый цвет и среднюю степень вязкости. Также в некоторые модели Рено в зависимости от места сборки может использоваться для замены охлаждающая жидкость Cool Stream 4030 Premium. На самом деле оттенок никоим образом не определяет характеристики или свойства вещества.

Общий объем всей системы охлаждения в автомобилях Рено Сандеро 1.6, какого бы года производства они ни были, составляет 5,45 литра. На расширительном бачке предусмотрены метки, по которым можно определить, сколько вещества в системе. Допускается приобретение концентрата для замены с последующим разбавлением водой. Каталожные номера оригинальных веществ для автомобилей Renault Sandero с двигателем 1.6 литра – 7711170545 и 7711170546.

В качестве альтернативных вариантов можно использовать такие виды антифриза, как Febi Korrosions Frostschutmittel, ЛУКОЙЛ АНТИФРИЗ УЛЬТРА G12, Liqui Moly KFS 2001, Bizol Antifreeze G12+. Это далеко не полный перечень различных видов антифриза, однако, перечисленные варианты продемонстрировали наилучшие характеристики в процессе эксплуатации автомобилей Renault Sandero. Обязательным условием является использование именно типа D. При смешивании различных типов охлаждающей жидкости, какой бы ни была пропорция, может быть нарушена работа всей системы, антифриз может загустеть, что приведет к образованию пробок в системе и негативному воздействию на трубопровод Renault Sandero.

Как выглядит фирменный антифриз?

Концентрат Renault Glaceol RX Type D

Фирменный антифриз для Рено Логан имеет жёлтый цвет, и поставляется в виде концентрата в бутылках по 1 литру.

Его следует разбавлять в чистой таре в соотношении 1:1 совместно с дистиллированной водой. Разбавленный состав в таком соотношении прекрасно показывает себя при отрицательных температурах до — 40° С.

Однако, если температура окружающей среды не опускается до таких отметок, процент содержания концентрата в воде можно регулировать самостоятельно в других пропорциях.

Под капотом двух-литрового Рено Логан в новом кузове также залит жёлтый антифриз (фото редакционного автомобиля)

Руководство по эксплуатации

Согласно руководству по эксплуатации для автомобиля Рено Логан, производить полную замену антифриза следует каждые 90000 километров.

Такие рекомендации даны для того, чтобы состав отработанного продукта не мешал эффективной работе вновь залитого антифриза. Для полной замены в системе потребуется от 6 до 8 литров (в зависимости от объема двигателя) разбавленного до необходимой концентрации антифриза.

Осторожно, подделки!

Подделка охлаждающих жидкостей – один из самых прибыльных секторов для мошенников. Данные составы легко разбавить, при этом покупатели даже не догадаются. Если не хотите попасть на низкокачественную продукцию, следуйте этим критериям покупки:

• Цена. Рыночная стоимость продукции в большинстве магазинов одинаковая. Подделки, как правило, продают дешевле.
• Герметичность баклажки. Достаточно перевернуть ее или сжать. Если появилась течь или начал стравливаться воздух, то это подделка.
• Тара. Подделка часто имеет другую тональность или вовсе разливается в бутылки, не соответствующие оригинальной форме фирменных изделий.
• Пена. В новом продукте при встряхивании пена должна усаживаться через 3-5 секунд.
• Качество исполнения этикетки. Неровный или размытый шрифт, отсутствие даты разлива, мутные цвета или плохое качество приклеивания – все это поможет определить продукцию «повального» разлива.

Помните, что покупать охлаждающую жидкость лучше всего в фирменных магазинах или проверенных точках продажи.

Обслуживание

Для качественной работы системы кондиционирования важно уделять ей внимание. Система герметична, поэтому при правильной её работе, дозаправка фреоном требуется достаточно редко. Некоторые кондиционеры обходятся без дозаправки порядка пяти лет

Некоторые кондиционеры обходятся без дозаправки порядка пяти лет.

Осмотр же системы и проверку количества хладагента нужно производить не реже раза в год.

Важно следить за чистотой элементов системы, особенно радиатора и испарителя. Очистку радиатора обычно производят вместе в радиатором охлаждения

Радиаторы чистят либо водой, либо напором воздуха. Первый вариант вызывает споры – некоторые считают, что вода способствует попаданию грязи в соты радиатора

Очистку радиатора обычно производят вместе в радиатором охлаждения. Радиаторы чистят либо водой, либо напором воздуха. Первый вариант вызывает споры – некоторые считают, что вода способствует попаданию грязи в соты радиатора.

Очистка испарителя кондиционера производится специальным составом, который продается в автомобильных магазинах. Инструкция по применению обычно указана на баллончике.

Источник

Коммерческий транспорт

Нормы заправки фреоном автомобильных кондиционеров. Таблица заправки автокондиционеров

По нормам для автокондиционеров небольшая утечка фреона, примерно 10-15% за год,является вполне допустимой. Но в системе множество шлангов и резиновых сальников, которые изнашиваются при перепадах температуры и под воздействием вибрации, что приводит к дополнительным потерям хладагента. Чтобы компенсировать эти потери для корректной работы системы кондиционирования, ее необходимо регулярно заправлять и проверять.

А сколько же нужно фреона и масла для заправки? Ведь если заправить меньше необходимого количества, может возникнуть «голодание», которое приводит к сильному износу компрессора. Если же, наоборот, добавить слишком много – система кондиционирования также не будет корректно работать, ведь ухудшается мощность охлаждения и повышается нагрузка.

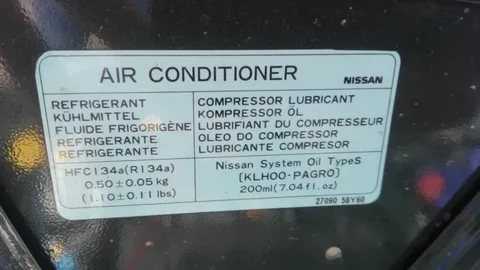

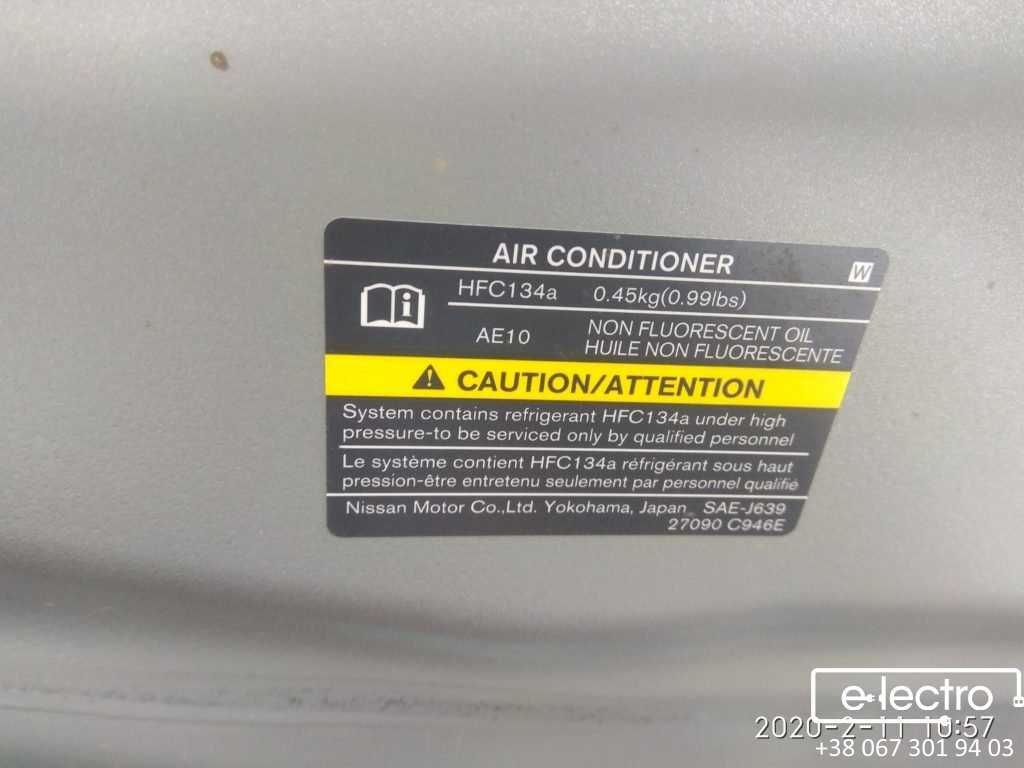

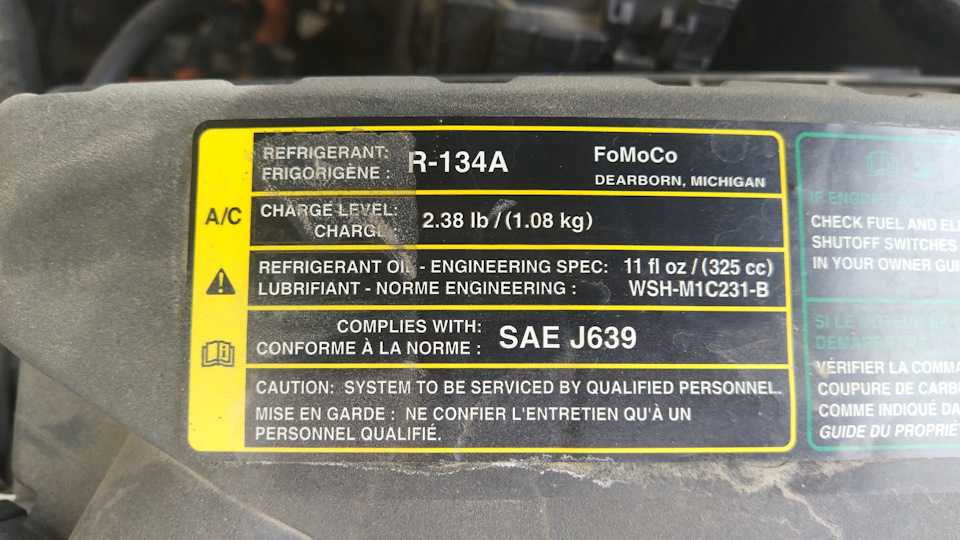

Второй момент – необходимо знать тип фреона и масла, подходящие именно вашему автомобилю, чтобы не допустить поломки кондиционера. Все эти данные зачастую указаны в табличке под капотом вашего авто, но эта табличка может быть повреждена или затерта. Поэтому для корректной заправки автокондиционеров была составлена специальная база с нормами. В ней найдете необходимое количество фреона и масла для каждого автомобиля.

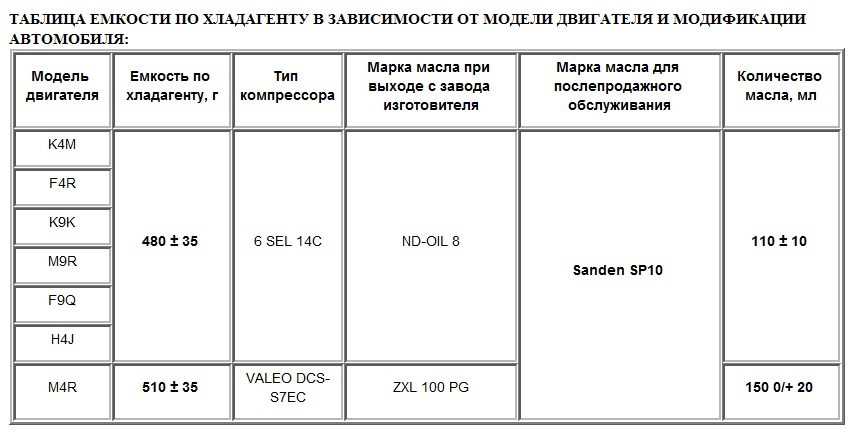

Таблица норм заправки фреоном и рекомендованного количества масла системы охлажденияТаблица норм заправки фреоном кондиционеров

Нормы заправки фреоном автомобильных кондиционеров, Таблица норм заправки фреоном кондиционеров, Таблица заправки автокондиционеров, нормы заправки фреона, Нормы заправки фреона автокондиционеров, Нормы заправки автокондиционеров

Нормы заправки фреоном автомобильных кондиционеров. Таблица заправки автокондиционеров

По нормам для автокондиционеров небольшая утечка фреона, примерно 10-15% за год,является вполне допустимой. Но в системе множество шлангов и резиновых сальников, которые изнашиваются при перепадах температуры и под воздействием вибрации, что приводит к дополнительным потерям хладагента. Чтобы компенсировать эти потери для корректной работы системы кондиционирования, ее необходимо регулярно заправлять и проверять.

А сколько же нужно фреона и масла для заправки? Ведь если заправить меньше необходимого количества, может возникнуть «голодание», которое приводит к сильному износу компрессора. Если же, наоборот, добавить слишком много – система кондиционирования также не будет корректно работать, ведь ухудшается мощность охлаждения и повышается нагрузка.

Второй момент – необходимо знать тип фреона и масла, подходящие именно вашему автомобилю, чтобы не допустить поломки кондиционера. Все эти данные зачастую указаны в табличке под капотом вашего авто, но эта табличка может быть повреждена или затерта. Поэтому для корректной заправки автокондиционеров была составлена специальная база с нормами. В ней найдете необходимое количество фреона и масла для каждого автомобиля.

Привод и электромагнитная муфта

Электромагнитная муфта обеспечивает связь работающего двигателя и компрессора во время включения кондиционера. Муфта состоит из следующих компонентов:

• ременной шкив на подшипнике;
• электромагнитная катушка;
• подпружиненный диск со ступицей.

Устройство электромагнитной муфты

Двигатель посредством ременного соединения приводит в движение шкив. Подпружиненный диск соединен с приводным валом, а электромагнитная катушка с корпусом нагнетателя. Между диском и шкивом имеется небольшой зазор. Когда включается кондиционер, электромагнитная катушка создает магнитное поле. Подпружиненный диск и вращающийся шкив соединяются. Компрессор начинает свою работу. Когда кондиционер выключается, пружины отводят диск от шкива.

Устройство кондиционера Рено Логан

Система кондиционера Рено Логан тесно связана с системами вентиляции и отопления машины. Ее рекомендуется запускать только с закрытыми окнами, так как в закрытом салоне она работает наиболее эффективно. Микроклимат салона формируется за счет смешивания нагретого и охлажденного воздуха. Установленный в кондиционере блок охлаждения позволяет снизать температуру и уменьшить влажность, а также препятствует скапливанию пыли.

Электрическая схема кондиционера Рено Логан

Схема подключения кондиционера Рено Логан соответствует рисунку, который приведен выше. С климатической системой напрямую связан блок управления электрическим оборудованием. Также есть отдельный блок управления системой – по нему настраивается вращение вентилятора.

Составляющие автокондиционера

Систему делят на участки низкого и высокого давления.

• К части низкого давления – ее еще называют всасывающей – относятся испаритель, трубопровод – по нему фреон транспортируется для всасывания компрессором. Там же закреплен штуцер низкого давления.
• К стороне высокого давления – нагнетающей – относятся конденсатор кондиционера для Логан, ресивер-осушитель, расширительный клапан, трубопровод со штуцером высокого давления.

Компрессор (или насос кондиционера) – основной задачей является обеспечение сжатия и циркуляции фреона внутри системы. В состав компрессора входи муфта, запускающая компрессор.

Испаритель – используется для охлаждения воздушных масс, нагнетаемых компрессором. Там его температура понижается до 6-12 град. Цельсия.

После запуска муфты начинается всасывание и сжатие хладагента, находящегося в газообразном состоянии. Газ нагревается и передается в конденсатор, где становится жидкостью. Нагретая жидкость отправляется в ресивер-осушитель, фильтруется и переходит в расширительный клапан ТРВ, а там испаряется, образуя пар -2 градуса Цельсия (2 бар). Затем она поступает в испаритель, переходя в газообразный вид. Газ вновь всасывается в компрессор и цикл повторяется.

Кондиционер Рено Логан 2016 – инструкция

Летом температура в авто может превышать 60 град. Цельсия. Для создания более комфортной обстановки рекомендуется его проветрить, а после закрыть окна и включить кондиционер. Кнопка кондиционера Логан находится под магнитолой в центральной части панели управления.

Фото кнопки кондиционера

В Логане есть одна особенность – выключатель кондиционера крепится не самыми надежными фиксаторами, но для него предусмотрены дополнительные крепежи в виде двух шурупов, которые на заводе не устанавливаются. Из-за этого кнопка может отходить и в какой-то момент перестать работать. Все, что нужно сделать в данной ситуации – это поставить шурупы.

Важное правило: в зимний период, как правило, кондиционером в машине не пользуются. Тем не менее, его нужно периодически запускать, чтобы сохранять работоспособность всей установки.
Есть мнение, что двигатель в машине с кондиционером нагревается более интенсивно – из-за этого специалисты рекомендуют не пренебрегать периодической проверкой антифриза.. Кондиционер в машине пригодится не только летом – когда на улице высокий уровень влажности, нужно включать кондиционер для того, чтобы окна машины не запотевали

При работающей системе влага уходит через испаритель, а в салон поступает сухой воздух. Кстати, из испарителя вода уходит через специальные трубки, поэтому периодически вы можете наблюдать ее под машиной. Это совершенно нормальное явление, и беспокоиться в данном случае не нужно

Кондиционер в машине пригодится не только летом – когда на улице высокий уровень влажности, нужно включать кондиционер для того, чтобы окна машины не запотевали. При работающей системе влага уходит через испаритель, а в салон поступает сухой воздух. Кстати, из испарителя вода уходит через специальные трубки, поэтому периодически вы можете наблюдать ее под машиной. Это совершенно нормальное явление, и беспокоиться в данном случае не нужно.

Характеристики кондиционера Рено Логан:

• количество хладагента: 805-875 грамм,
• компрессор: Sanden SD7 V16 / SD7 V12,
• подходящее масло: Sanden SP 10 (135 мл),
• хладагент типа R134a.

Правила обслуживания кондиционера в Логан:

• Обязательно следить за уровнем хладагента.
• Чистить и продувать конденсатор с радиатором.
• Периодически проверять на засор систему слива конденсата.
• При замене составляющих необходимо менять ресивер-осушитель и делать откачку лишнего воздуха.

Зависимость изменения точки кипения

При изменении давления, температура перехода жидкости в газ изменяется. Процесс испарения используется в системах охлаждения, поэтому применяется вещество, которое имеет низкую температуру кипения (хладагент/фреон).

Из кривой водяного пара следует: при постоянном давлении и уменьшении температуры газ конденсируется в жидкость. График пара для хладагента, где точка кипения хладагента при атмосферном давлении:

• R134a = -26°C
• R1234yf = -29°C

Легко закипающим хладагентом для автомобилей является так называемый насыщенный пар. Кривая пара у R1234yf очень похожа на кривую пара у R134a. Достигается приблизительно аналогичная мощность охлаждения, как и у R134a.

На диаграмме представлена кривая испарения фреона R134a и R1234yf. Из диаграммы видно, что R134a становится жидким при 0°C и давлении примерно 5 бар, а при 40°C и 5 бар переходит в газообразное состояние, эта диаграмма давления пара поясняет принцип действия системы кондиционирования.

Необходимо помнить, что при сжатии фреона компрессором системы кондиционирования температура его увеличивается и сжатый горячий газообразный хладагент охлаждается в радиаторе охлаждения (конденсаторе), конденсируется и переходит в жидкое состояние.

В испарителе жидкий сжатый хладагент расширяется за счет ослабления давления, что ведет к его испарению с сильным поглощением тепла из окружающей среды с переходом его в газообразное состояние. Затем процесс повторяется.

Положительные и отрицательные стороны

Если говорить о достоинствах системы кондиционирования, то оно всего одно – кондиционер обеспечивает прохладу в салоне летом. При этом не нужно открывать окна в авто, поскольку воздух внутрь поступает через систему вентилирования, проходя через салонный фильтр. Поэтому водителю не приходится дышать пыльным воздухом с примесями выхлопных газов (при движении в условиях города и простаивании в пробках).

А вот недостатков кондиционера – достаточно много:

• Кондиционер – дополнительная система, причем сложная по конструкции и требует обслуживания. Автовладельцу необходимо следить за состоянием трубопроводов и мест их соединений, периодически заправлять его хладагентом;
• Автомобили, оснащенные этим оборудованием, стоят дороже, а наличие климат-контроля существенно повышает цену на модель.
• Если привод компрессора осуществляется от коленчатого вала, то включение кондиционера сопровождается значительным падением мощности (до 15 л. с.), что особенно явно проявляется на авто с маломощными силовыми установками. Электропривод же создает значительную нагрузку на бортовую сеть. В любом случае включение кондиционера приводит к увеличению расхода топлива или заряда батарей электромобиля;
• Воздух, охлажденный кондиционером, подается вентилятором, поэтому в салоне создается сквозняк, который может стать причиной заболевания;
• Если влага, конденсирующаяся на испарителе, отводится, то бактерии, находящиеся в воздухе, остаются на этом радиаторе. Бактерии и грибки, накопившиеся на испарителе, не только создают неприятный запах в салоне, но и могут стать причиной появления аллергии;
• Ремонт кондиционера – дорогостоящий, поэтому при его поломке многие автовладельцы, не спешат восстанавливать систему, предпочитая эксплуатировать авто без ремонта системы кондиционирования (на работоспособность двигателя такая поломка никак не влияет);
• Фреон – химически агрессивное вещество, поэтому со временем он приведет к повреждениям составных компонентов системы, в первую очередь – магистралей и радиаторов. Поэтому поломка оборудования в любом случае произойдет.

Несмотря на большое количество недостатков, кондиционер – популярное оборудование и многие автовладельцы даже не рассматривают авто, не оснащенное таким устройством. А в некоторых европейских странах установка автокондиционера обязательное условие для автопроизводителей, эксплуатация авто без кондиционера в таких странах запрещена.

Устройство кондиционера

Система кондиционирования выполняет следующие функции:

• охлаждает и поддерживает оптимальный температурный режим;
• не дает запотевать стеклам в кабине;
• поддерживает оптимальную влажность;
• осуществляет чистку воздуха, поступающего в салон, от выхлопных газов и неприятных запахов.

Как и любое оборудование, кондиционер требует технического обслуживания. Если не выполнять вовремя сервисное обслуживание, состоящее из ряда чистки, заправки ремонте и других работ, устройство не будет полноценно функционировать. Одним из видов работ является чистка и заправка кондиционера.

Заправка, чистка и входит в услуги любого автосервиса, но можно сэкономить на обслуживании своего автомобиля, если заправку и чистку сделать своими руками. Чтобы правильно выполнить заправку, нужно в первую очередь знать устройство кондиционера.

По своей конструкции кондиционер похож на конструкцию любого охлаждающего агрегата.

Автомобильный кондиционер состоит из следующих элементов:

• испарителя;
• конденсатора;
• вентилятора;
• компрессора;
• клапана управления;
• магистралей.

Устройство автомобильного кондиционера

В качестве хладагента, как и в других устройствах охлаждения, в системе кондиционирования используется фреон.

Принцип следующий. Все элементы, входящие в комплект соединены в замкнутый контур с помощью магистралей. По одной из магистралей фреон передвигается под низким давлением, а по другой – под высоким. Компрессор кондиционера приводится в действие с помощью двигателя. В компрессоре фреон, находящийся в газообразном состоянии, сжимается, увеличивается его температура и растет давление. По магистрали, предназначенной для высокого давления, фреон передвигается к конденсатору.

Горячий хладагент попадает в конденсатор. Когда он достигает конденсатора, то подвергается резкому охлаждению, конденсируется и становится жидким. В таком состоянии он попадает на клапан управления. С его помощью регулируется подача хладагента в испаритель, где происходит регулировка температуры до нормы. Чем больше фреона поступит в испаритель, тем больше будет отведено тепла из салона.

Фреон испаряется и в виде холодного газа, и по магистрали для низкого давления снова поступает в компрессор. После этого процесс повторяется.

Схема процесса охлаждения

Работа кондиционера

Все компоненты агрегата соединяются друг с другом трубками из меди и тем самым формируют холодильный контур. Внутри его циркулирует фреон с небольшой толикой компрессионного масла.

Устройство кондиционера позволяет совершать следующий процесс:

1. В компрессор из радиатора поступает хладагент под низким давлением в 2-4 атмосферы и температурой около 15 градусов.
2. Работая, компрессор сжимает фреон до 16 — 22 очков, в связи с этим он нагревается до 75 — 85 градусов и попадает в конденсатор.
3. Испаритель охлаждается потоком воздуха, имеющим температуру ниже, чем у фреона, вследствие чего хладагент остывает и преобразуется из газа в водянистое состояние.
4. Из конденсатора фреон попадает в терморегулирующий вентиль (в бытовых приборах он выглядит в виде спиральной трубки).
5. При прохождении через капилляры, напор газа понижается до 3-5 атмосфер, и он остывает, при этом часть его испаряется.
6. После ТРВ жидкий фреон поступает в радиатор, обдуваемый воздушным потоком. В нем хладагент полностью преобразуется в газ, забирает тепло, в связи с этим температура в помещении понижается.

Затем фреон с низким давлением двигается к компрессору, и вся работа компрессора, а значит и бытового кондиционера, повторяется вновь.

Включение

Кондиционер на Рено Дастер имеет пять вариантов положения и четыре скорости обдува, позволяющий при большой влажности на улице уменьшать влажность в салоне, при этом помогает не запотевать стеклам, и препятствует появлению на лобовом стекле жировой пленки, тем самым помогает снизить появления аварийной ситуации на дороге.

Все переключающие элементы механизма изготовляются из пластика, что помогает придать им эргономичности. В его работе используется двигатель внутреннего сгорания, а так же привод ремня коленвала. Для дополнительного охлаждения конденсатор кондиционера располагается в передней части автомобиля, отвод которого проходит под автомобилем и по этой причине под авто при включенном двигателе может появиться небольшая лужа.

Для того чтобы его включить нужно:

1. Включаем вентилятор обдува
2. Нажимается кнопка включение кондиционера
3. Происходит охлаждение
