Значение и расположение основных приборов на панели ВАЗ

Комбинации всех приборов на самой популярной марке (ВАЗ-2110) располагаются непосредственно в левой части самой панели. Эта часть приборной доски водителями часто называется «торпедой». Приборная панель также содержит различные по функциям и виду переключатели и комплект индикаторных лампочек. Они отвечают за управление работой светотехнического оборудования, отопителя и других важных агрегатов.

Стандартная панель приборов на автомобиле ВАЗ-2110

В первую очередь при осмотре приборной доски глаз падает на многообразие стрелочных приборов и индикаторов под ними, которые оснащены небольшим электронным цифровым окошком и комплектом сигнальных лампочек с различными функциями. Основными элементами тут являются:

• Образец индукционного спидометра;
• Модель тахометра;
• Указатель стрелочного типа для регулировки температуры ОЖ;
• Прибор для определения уровня топлива в баке.

Рассмотрим каждый из приборов более подробно.

Обозначения в индукционном спидометре

Модели индукционных спидометров получают показания по значению скорости от датчиков, которые расположены непосредственно в конструкции коробки передач. Он отображает реальное значение скорости автомобиля – шкала колеблется от 0 до 200 км/час.

Ценой деления является показание в 10 км/час. Однако водитель должен помнить о том, что любой индукционный спидометр на ВАЗ-2110 будет иметь допустимый коэффициент погрешности – до 3-5 км/час.

Нижняя и центральная часть спидометра оснащена небольшим окошком с электронным вариантом дисплея, который через 2 строчки передает значения общего пробега за весь период эксплуатации транспортного средства и текущее значение пробега.

Обозначения на тахометре

В левой части приборной доски расположен тахометр. С помощью этого прибора водитель получает значения текущих оборотов коленчатого вала. Информация поступает в тахометр через бортовой компьютер, который в свою очередь эти значения получает от датчиков на коленвале. Часто, если машина дергается при резком нажатии на газ, тахометр будет показывать низкие значения оборотов либо вовсе будет неисправен.

На шкале все деления дробятся по 5 единиц, а оцифровка значений сделана по 10 единиц. Максимальные значения ограничиваются показателем в 80 ед. Для того чтобы понять, какое количество оборотов сейчас показывает автомобиль, нужно цифру на тахометре умножить на 100. Сектор в диапазоне от 55 до 60 ед. заштриховывается красным цветом — это является сигналом водителю о том, что машина будет приближаться к критическому количеству оборотов.

Нижняя средняя часть прибора с помощью электронной индикации отображает показатель реальной температуры окружающего автомобиль воздуха и время.

Обозначения на стрелочном указателе температуры ОЖ

В левой стороне от тахометра расположен универсальный стрелочный указатель, который регулирует показатели температуры в ОЖ. Сигналы о текущих показателях прибор получает от соответствующего индикатора температуры охлаждающей жидкости, который располагается рядом с конструкцией ГБЦ и термостата.

Здесь ценой деления принято считать 20 градусов, а общие показатели оцифровки начинаются со значения в 50 ед., а заканчиваются делением в 130 градусов. Красным цветом выделяется опасная зона работы прибора, которая начинается со значения в 105 градусов. Если стрелка прибора начинает попадать в данную зону, двигатель ВАЗ-2110 нужно сразу же выключить, а автомобиль остановить.

При перегреве мотора может наступить выход из строя не только основного комплекта блоков силовых агрегатов, но и датчик включения вентилятора, как на ВАЗ-2107.

Обозначения в стрелочном указателе топлива в баке

Справа от скоростного спидометра расположен указатель, демонстрирующий уровень и вообще наличие бензина в топливном баке вашего транспортного средства. Он работает за счет датчика в баке, а данные отправляет через бортовой компьютер на шкалу. Показатели стрелочного прибора имеют следующие обозначения:

• 0 — у вас полностью пустой бак (машина сможет работать еще 15-20 минут).
• ½ — в автомобиле бензина еще полбака.
• 1 — автомобиль заправлен на полный бак.

Как разобрать панель приборов на ВАЗ 2114

Прежде чем приступить к этому сложному процессу, водитель должен внимательно ознакомиться с конструкцией и устройством панели приборов на своей машине. В разобранном до винтиков состоянии она выглядит так:

Устройство приборной панели ВАЗ 2114

Панель приборов и ее принадлежности:

1 — торпеда ВАЗ 2114, или — панель приборов, то есть основная часть всей конструкции, к которой крепится приборный блок, бортовой компьютер, рычаги управления печкой, блоки клавишей и другие накладки и защелки;

2 — накладка на панель приборов, имеет декоративную функцию, в ней также устроены выходы воздуховодов для обдува лобового стекла;

5 — корпус пепельницы;

6 и 11 — правая и левая поперечины;

7 и 10 — правый и левый экраны консоли;

8 — щиток панели приборов;

9 — центральный кронштейн.

Если внимательно изучить эту схему, то становится понятным как снять панель на ВАЗ 2114. Определив для себя порядок, можно приступать к процессу.

воспользовавшись крестообразной отверткой необходимо отвернуть три самореза, удерживающих левый экран консоли. Для удобства при этой работе лучше пользоваться отверткой с короткими ручкой и жалом.

Левый экран консоли ВАЗ 2114

снимая экран, осторожно вывести нижний край накладки из кронштейна кузова. правый экран консоли крепится пятью саморезами

С помощью крестообразной отвертки осторожно открутить все саморезы, придерживая накладку рукой.

Правый экран консоли ВАЗ 2114

снять экран не допуская его зацепления за жгуты проводки, которая за ним скрывается.

Отсоединить «массу» от аккумулятора, разъединив колодки.При наличии на автомобиле магнитолы отсоединить ее от основного пучка проводов, вытащив соединительную колодку. Если радиоприемника на автомобиле не установлено, то просто вытащить провода из панели, они должны быть закрыты заглушкой. Обязательно надо отключить прикуриватель и вытащить патрон с лампочкой подсветки пепельницы.

снять ручки с рычагов управления заслонками отопителя. Для облегчения процесса поддеть их плоской отверткой.

Снятие ручек и рычаго с приборной панели ВАЗ 2114

Несмотря на кажущуюся простоту этого пункта, на снятие ручек с рычагов можно потратить очень много времени. Для этого приводится наглядный пример как это надо делать на снятом агрегате.

На рычаге имеется специальный выступ, при установке ручки она отверстием сделанным под этот выступ входит в зацепление с рычагом. Для этого, при снятии ручки, необходимо плоской, тонкой отверткой поддеть и приподнять защелку на ручке освобождая ее от выступа.

Снятие ручки при помощи отвертки ВАЗ 2114

снять рукоятку электрического вентилятора отопителя просто потянув ее на себя.

Снятие рукоятки электрического вентилятора ВАЗ 2114

саморезы с крестообразной головкой, крепящие панель приборов к кронштейнам справа и слева, отвернуть отверткой.

Саморезы на кронштейнах приборной панели ВАЗ 2114

в окошке на панели приборов, где находится приборный блок имеется два самореза сверху и два снизу — под окошком. Надо вывернуть их, осводив накладку (2) и щиток (8).

Освобождение накладки и щитка ВАЗ 2114

вытащить заглушку и открутить саморез, находящийся за ней.

Саморез под заглушкой ВАЗ 2114

• убрать два самореза снизу удерживающие накладку и снять ее.
• пометив провода подходящие к выключателям, отсоединить их.

Отсоединение проводов от кнопок ВАЗ 2114

открутить болты с кронштейна руля.

Болты на кронштейне руля ВАЗ 2114

ключом на «8» открутить саморезы нижнего крепления кронштейна.

Нижнее крепление на кронштейне ВАЗ 2114

• открутить саморез под отвертку и снять световод.
• убрать крепеж блока управления отоплением и вытащить патроны с обратной стороны блока.

Патроны с обратной стороны блока ВАЗ 2114

• снять декоративную вставку, убрав все внешние детали.
• гайки открутить ключом на «21».
• убрать подсветку гидрокорректора.
• верхнее и нижнее крепления панели открутить, с левой стороны удалить крепление к поперечине.

Верхнее крепление с левой стороны панели ВАЗ 2114

теперь можно выполнить снятие торпеды ВАЗ 2114.

Снятие панели приборов ВАЗ 2114

установка производится в обратном порядке.

Для того, чтобы наглядно, в движении увидеть весь процесс, можно посмотреть видео как снять приборную панель на ВАЗ 2114.

https://youtube.com/watch?v=F-FEZZiQ31Y

Обозначения лампочек, индикаторов, значков и кнопок на панели приборов ВАЗ 2114, 2115

Сначала рассмотрим описания и значение значков и кнопок панели, в независимости от того оснащена машина инжектором или карбюратором.

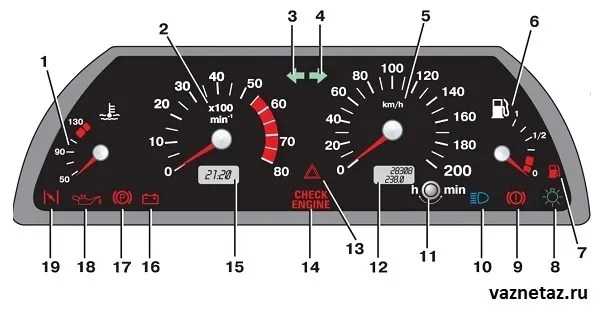

Схема панели приборов ВАЗ 2114, 2115

1 — Датчик контроля, измеряющий температуру охлаждающей жидкости в системе охлаждения двигателя. При нормальной работе силового агрегата температура антифриза не должна превышать показатель в 90 градусов. Но минимальные отклонения иногда допустимы. Если вы заметили, что двигатель стал часто перегреваться, обязательно обратитесь за помощью в автосервис. Иногда сам датчик может показывать неверные результаты.

2 — Такое устройство, как тахометр обрабатывает информацию, которая поступает от коленвала и выводит её на панель. Показатели тахометра указывают на количество оборотов двигателя.

3,4 — Индикаторы поворотов. В случае, когда индикаторы мигают одновременно, но медленно, это может свидетельствовать о возможной проблеме с самими лампочками или в сети электропроводки.

5 — Самым основным элементом любой панели приборов считается – спидометр. Благодаря ему водитель может определить скорость движения. Незначительная погрешность в показателях допускается, но она не должна превышать показатель более чем на 5 километров. Если подобные показания существенно отличаются от реальных, то вероятнее всего проблема именно в спидометре.

6 — Датчик уровня топлива в топливном баке. Когда в баке уровень снижается до 6-7 литров загорается красная лампочка, что свидетельствует о том, что необходимо дозаправить автомобиль.

7 — Индикатор низкого уровня топлива.

8 — Символ обозначающий включение света. Срабатывает он в случае включения ближнего света и габаритов.

9 —  Лампочка тормозов свидетельствует о том, что система тормозов автомобиля работает некорректно. Чаще всего она загорается если в автомобиле не хватает тормозной жидкости.

10 — Лампочка синего цвета обозначает включенный дальний свет фар.

11 — Кнопка для сброса суточного показателя пробега. Сверху показан общий пробег автомобиля, а снизу суточный.

12 — дисплей бортового компьютера с показателями пробега.

13 — Символ включения сигнализации (световой). При включении аварийного света лампочка начинает мигать красным цветом.

14 — Символ «Чек». Он срабатывает в случае возможных проблем с силовым агрегатом автомобиля. Причин этому может быть множество, от проблем со смешиванием горючей смеси с воздухом, до поломки различных силовых узлов двигателя. В любом случае необходимо обратиться в сервис для компьютерной диагностики или ремонта.

15 — Датчик внешней температуры воздуха и показатели времени. Кнопка сброса суточного пробега позволяет при её прокручивании переходить от показателей температуры до показателей времени.

  Расход топлива ВАЗ 2107

16 — Датчик заряда аккумулятора. Чаще всего он загорается в случае практически полного разряда АКБ. Если свет индикатора очень слабый или наоборот яркий, то проблема может быть в генераторе.

17 — Значок активации ручного тормоза. Горит он как при включенном двигателе, так и наоборот.

18 — Значок показывающий давление моторной жидкости. Обычно его появление сигнализирует о недостаточном количестве смазывающей смеси. В подобном случае обязательно проверьте уровень масла. Иногда проблема может быть при неправильной работы масляного насоса.

19 — Если двигатель оснащен инжектором, то на приборной панели находится резервный значок. Ну а если двигатель карбюраторный, то это индикатор подсоса.

Кнопки на панели приборов

1. Включатель габаритов
2. Ближний свет фар
3. Кнопка передних противотуманок
4. Задние противотуманки
5. Обогрев заднего стекла

Комбинация приборов ВАЗ 2115

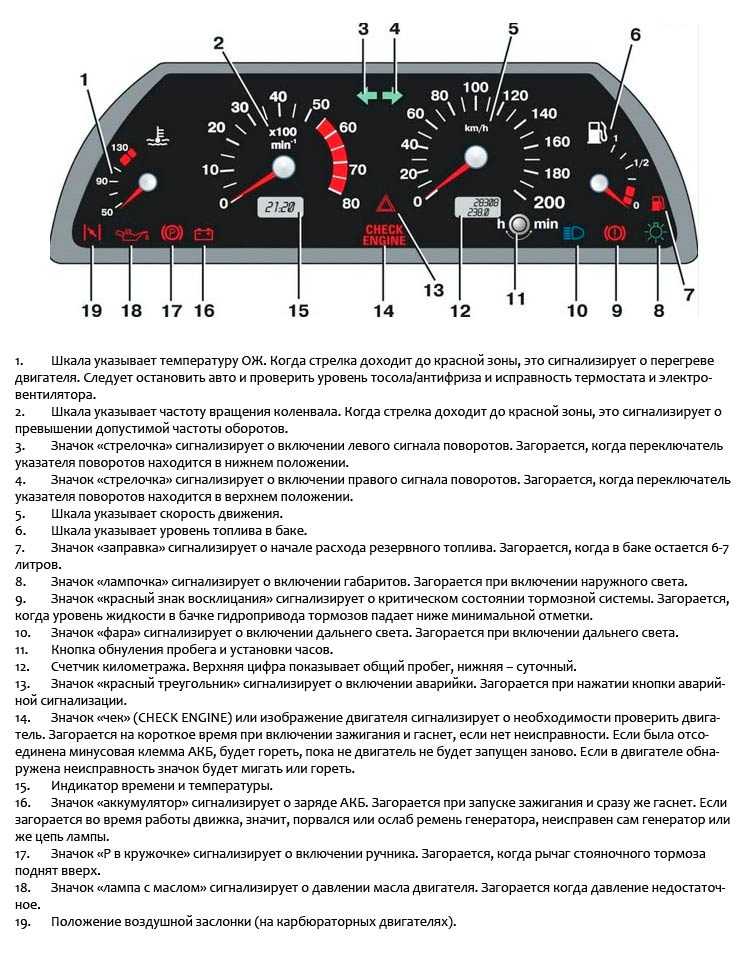

Рис. 1.3. Комбинация приборов

1 (рис. 1.3) – указатель температуры охлаждающей жидкости. Переход стрелки в красную зону шкалы указывает на перегрев двигателя. В этом случае проверьте работу термостата и электровентилятора системы охлаждения.

2 – тахометр. Указывает частоту вращения коленчатого вала двигателя. Желтая зона шкалы обозначает режим работы двигателя с высокой частотой вращения коленчатого вала, красная зона шкалы — опасные для двигателя режимы.

3 – контрольная лампа включения указателей поворота по левому борту. Загорается зеленым мигающим светом при включении левого поворота.

4 – контрольная лампа включения указателей поворота по правому борту. Загорается зеленым мигающим светом при включении правого поворота.

5 – спидометр.

6 – указатель уровня топлива.

7 – контрольная лампа резерва топлива. Загорается оранжевым светом, если в топливном баке осталось менее 4–6,5 л бензина.

8 – контрольная лампа включения габаритного света. Загорается зеленым светом при включении наружного освещения.

9 – контрольная лампа аварийного состояния рабочей тормозной системы. Загорается красным светом при понижении уровня жидкости в бачке гидропривода тормозов ниже метки «MIN».

10 – контрольная лампа включения дальнего света фар. Загорается синим светом при включении дальнего света фар.

11 – кнопка сброса показаний.

12 – индикатор пробега. Верхняя строка индикатора индицирует суммарный пробег автомобиля, а нижняя — является суточным счетчиком пройденного пути. Сброс показаний суточного счетчика проводите удержанием кнопки 11 в нажатом положении более 5 с на остановленном автомобиле.

Обнуление показаний суточного счетчика происходит таким же образом и при снятии клеммы с аккумуляторной батареи.

13 – контрольная лампа включения аварийной сигнализации. Загорается красным мигающим светом при включении аварийной сигнализации.

14 – контрольная лампа «проверьте двигатель» (На автомобилях, изготовленных до 2000 года, изображался словесный символ – «CHECK ENGINE»). Подключается в том случае, если автомобиль оборудован системой впрыска топлива. Кратковременное загорание лампы при включении зажигания свидетельствует о самотестировании системы и при отсутствии неисправности она гаснет. В случае обнаружения какого-либо дефекта в системе лампа мигает или горит постоянно.

15 – индикатор времени и температуры. Переключение между индикацией времени и индикацией температуры окружающего воздуха осуществляется кратковременным нажатием на кнопку 11.

При включении зажигания при температуре окружающего воздуха выше +2 °С всегда появляется индикация часов. При понижении температуры окружающей среды ниже +2 °С индикатор в течении 3 с высвечивает показания часов, а затем переходит на индикацию температуры, показание которой первые 10 с происходит в мигающем режиме.

При повышении температуры наружного воздуха выше +3 °С и повторном ее снижении до +2 °С:

– в случае индикации часов индикатор автоматически переключается на индикацию температуры, показания которой первые 10 с высвечиваются в мигающем режиме;

– в случае индикации температуры ее обычный режим прерывается десятисекундным мигающим режимом.

Установка часов и минут производится в режиме индикации времени путем вращения кнопки 11 в сторону знаков «h» – часы и «m» – минуты.

После снятия клеммы с аккумуляторной батареи и последующего восстановления напряжения отсчет времени производится от нулевого значения.

16 – контрольная лампа заряда аккумуляторной батареи. Загорается красным светом при включении зажигания и гаснет после пуска двигателя. Яркое загорание лампы или ее свечение в полнакала при работающем двигателе указывает на слабое натяжение (обрыв) ремня привода генератора или на неисправность в цепи заряда, а возможно самого генератора.

17 – контрольная лампа включения стояночного тормоза. Загорается красным светом при включении стояночного тормоза.

18 – контрольная лампа недостаточного давления масла. Загорается красным светом, если давление в системе смазки двигателя недостаточное.

19 – резерв.

На часть выпускаемых автомобилей устанавливается комбинация приборов без индикатора времени и температуры. В этом случае обнуление показаний суточного счетчика пройденного пути производится кратковременным нажатием на кнопку сброса.

Видео про «Комбинация приборов» для ВАЗ 2115

СЕКРЕТ Замены лампочек панели приборов ваз 2115.

панель приборов,тарпеда,регулятор подсветки,ваз 2115

Самодиагностика панели приборов. ВАЗ 2110, 2111, 2112. Ваз 2114, 2115, ЛАДА.

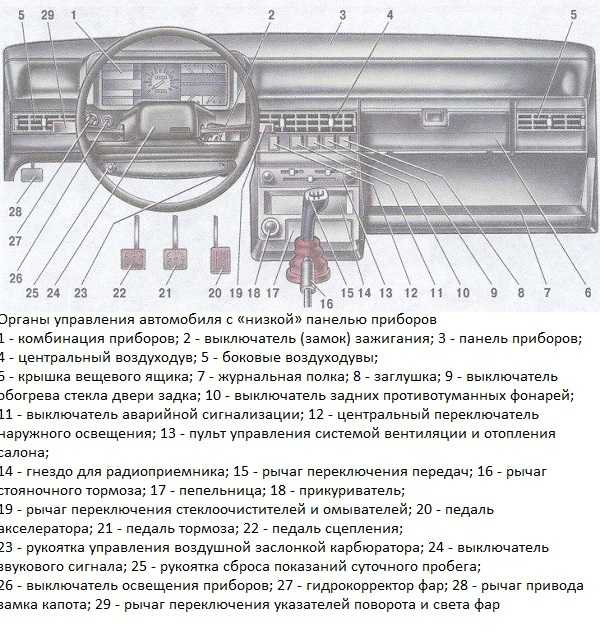

Схема приборной панели (Рис. 1.1) включает в себя органы управления:

1 – рычаг-переключатель режимов света фар или указателей поворота.

2 – сопло для обдува стекол передней двери.

3 – комбинация приборов.

4 – колесо рулевое.

5 – кнопка выключения звуковых сигналов.

6 – кнопка выключения аварийной сигнализации. Нажатие кнопки приводит к включению мигающего света контрольной лампы и указателей поворота.

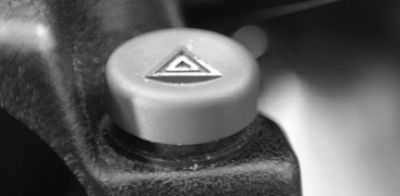

Фото 1. Кнопка выключения аварийной сигнализации

7 – выключатель зажигания, совмещенный с противоугонным устройством. Никогда не выключайте зажигание и не извлекайте во время движения ключ из замка, в этом случае будет заблокировано рулевое управление и автомобиль потеряет управление. Ключ в зажигании может принимать три положения:

• 0 – «отключено». Потребители отключены, ключ легко вынимается. При извлеченном ключе срабатывает закрывающий механизм противоугонной системы. Для гарантированного блока вала рулевого управления следует повернуть рулевое колесо влево или вправо до щелчка. Чтобы выключить противоугонное устройство нужно вставить ключ в зажигание и, поворачивая рулевое колесо влево-вправо, провернуть ключ в позицию «I»;
• I – «зажигание». Зажигание включено, ключ не извлекается, разблокировано рулевое управление;
• II – «стартер». Ключ не извлекается, разблокировано рулевое управление. Положение достигается поворотом ключа с преодолением упругой силы пружины. В этом положении ключ не зафиксирован — для работы стартера он должен удерживаться рукой. Еще выключатель зажигания оборудован блоком включения стартера во время работы двигателя.

Чтобы повторить включение стартера после неудавшейся попытки старта, нужно ключ зажигания из положения «I» перевести в положение «0», а после снова в положение «II».

8 – рычаг переключения стеклоомывателя и очистителей ветрового стекла.

9 – датчик иммобилизатора, передает специальный код от кодового ключа через иммобилизатор на блок управления двигателем.

10 – комплекс сигнальных лампочек системы бортового контроля. Комплекс содержит (рис. 1.2): 1 – сигнал падения уровня масла; 2 – сигнал низкого уровня жидкости в баке стеклоомывателя; 3 – сигнал низкого уровня охлаждающей жидкости; 4 – сигнал незакрытых дверей; 5 – сигнал неисправности стоп-сигнала и габаритных огней; 6 – сигнал износа накладок на колодках тормозов; 7 – сигнал говорит о том, что ремни безопасности не пристегнуты.

11 – выключатель наружного освещения.

12 – блок клавиш выключения противотуманных фар, противотуманных фонарей, обогрева заднего стекла.

13 – маршрутный компьютер, устанавливается на часть автомобилей выпуска, предназначен для вывода на дисплей одного из параметров: текущий расход топлива (или расход топлива средний суммарный), средняя скорость движения, пройденный путь, текущее время, время в дороге.

14 – заглушка.

15 – лампочка контроля антиблокировочной системы (ABS) тормозов. Устанавливается на место заглушки, при наличии антиблокировочной системой.

16 – лампочка контроля подушки безопасности. При наличии самой подушки устанавливается на место заглушки.

17 – центральные сопла вентиляционной и отопительной систем салона.

18 – крышка вещевого ящика (верхнего). Для использования верхнего вещевого ящика при открытой крышке нижнего вещевого ящика следует нажать рычаг замка верхней крышки. Рычаг замка располагается в нише нижнего вещевого ящика сверху.

19 – боковое сопло вентиляционной и отопительной систем салона.

20 – крышка вещевого ящика (нижнего). Для его открытия нужно прижать к ручке рукоятку замков. В случае если наружное освещение включено, автоматически сработает специальная подсветка внутренней части ящика.

21 – полка журнальная.

22 – панель управления вентиляционной и отопительной системами салона.

23 – гнездо для аудиоаппаратуры. Предполагается установка аудиоаппаратуры, соответствующей по габаритам и принципу крепления международным стандартам.

24 – пепельница.

Видео тестирования приборной панели легкового автомобиля ВАЗ-2115 смотри здесь:

Приборка 2115: описание и назначение кнопок и ручек

Если с рычагами на рулевой рейке все просто – слева находится переключатель положения света фар и выключатель поворотников. С кнопками посложнее.

На приборке основные клавиши вынесены в отдельную «полосу». Для понимания сути приведем их расшифровку слева на право.

1. Выключатель наружных габаритных огней.
2. Активация ближнего света фар головной оптики.
3. Передние противотуманки.
4. Задние ПТФ. Если не установлены – резерв.
5. Кнопка включения подогрева заднего стекла.

Лада 2115: горит лампочка масла на центральной панели

Если на консоли появляется значок в форме лейки – свидетельствует о наличии проблем в системе смазки двигателя. Подобное вызвано падением уровня масла в картере или неисправностью насоса. Если двигатель старый, проблема может быть вызвана засорением масляных магистралей.

Что означает восклицательный знак на приборке Лада 2115

На «пятнашке» символ используется только в одном виде – это красный индикатор в круге. Значок указывает на неисправности в тормозной системе машины. Если загорелся этот символ во время движения — остановитесь и найдите причину поломки. Обычно достаточно долить жидкость в расширительный бачок или заменить изношенные колодки.

Горит лампочка аккумулятора на приборке 2115

Значок в форме красной батареи говорит о том, что АКБ не заряжается должным образом. Нужна полная диагностика бортовых систем, связанных с генераторной установкой и ее проводкой.

Схема и распиновка панели приборов (щитка) ВАЗ-2113, 2114 и 2115

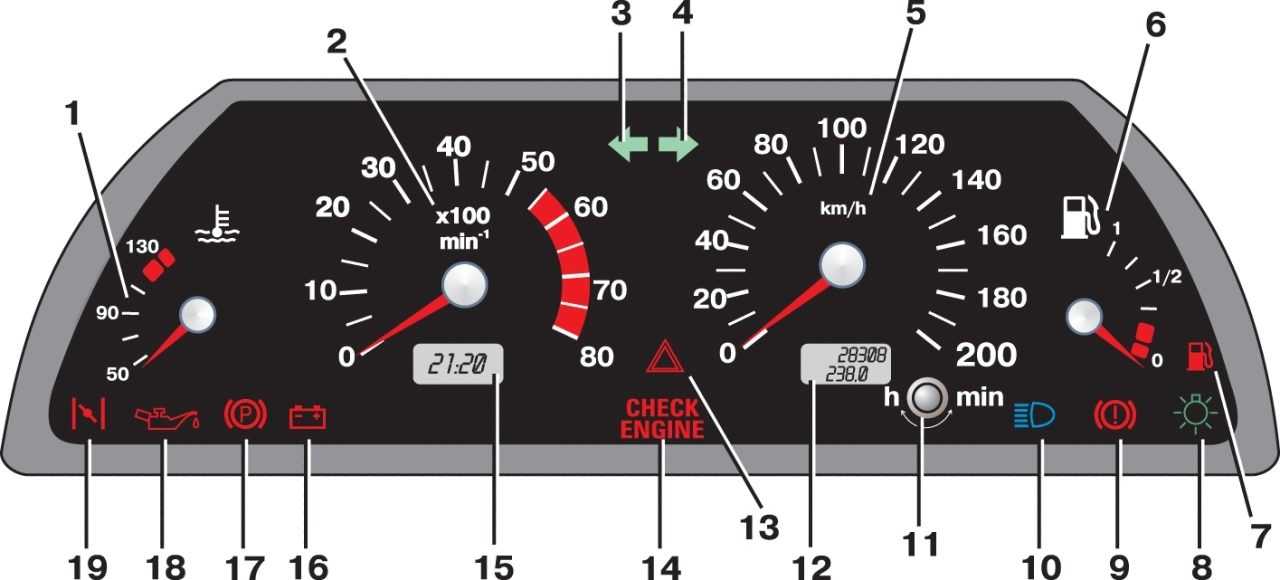

Обозначения значков на панели приборов (щитка) ВАЗ-2113, 2114 и 2115

1 – указатель температуры охлаждающей жидкости. 2 – тахометр; 3 – контрольная лампа левых указателей поворота; 4 – контрольная лампа правых указателей поворота; 5 – спидометр; 6 – указатель уровня топлива; 7 – контрольная лампа резерва топлива; 8 – контрольная лампа габаритного света; 9 – контрольная лампа рабочей тормозной системы; 10 – контрольная лампа дальнего света фар; 11 – кнопка сброса показаний; 12 – индикатор пробега; 13 – контрольная лампа включения аварийной сигнализации; 14 – контрольная лампа «проверьте двигатель»; 15 – индикатор времени и температуры; 16 – контрольная лампа заряда аккумуляторной батареи или лампа аккумулятора; 17 – контрольная лампа стояночного тормоза; 18 – контрольная лампа давления масла; 19 – резерв;

Распиновка колодок панели приборов (щитка) ВАЗ-2113, 2114 и 2115

	Белая колодка (Х1)		Красная колодка (Х2)
1	Корпус (масса) — чёрный	1	К датчику температуры окружающеговоздуха — голубой-пурпурный
2	Тахометр (низковольтный вход с ЭБУ) — коричнево-пурпурный	2	Предохранитель F16 (к клемме 15 замказажигания) — оранжевый
3	Тахометр (высоковольтный вх. с катушки) — жёлтый	3	Корпус (масса) — чёрный
4	К предохранителю F3 монтажногоблока (+аккумуляторной батареи) — бело-пурпурный	4	Регулятор освещения приборов — белый
5	Датчик температуры охлаждающей жидкости. — зелёно-белый	5	Указатель поворота ПРАВЫЙ — голубой
6	К предохранителю F10 монтажного блока- коричневый	6	Указатель поворота ЛЕВЫЙ — голубой-чёрный
7		7	Уровень тормозной жидкости -розово-голубой
8	Лампа Check Engine к контроллеру ЭБУ — бело-пурпурный	8	К маршрутному компьютеру — коричневый
9	К контроллеру ЭБУ — розово-чёрный	9	Датчик скорости — серый и жёлтый
10	К датчику указателя уровня топлива — оранжевый	10	К датчику указателя уровня топлива — розовый
11	К выключателю стояночного тормоза- коричнево-голубой	11	Предохранитель F14 монтажного блока — зелёно-чёрный
12	Вывод «D» генератора через панель предохранителей — коричнево-белый	12	Выключатель аварийной сигнализации
13	Датчик давления масла — сине-голубой	13	К клемме «50» выключателя зажигания — пурпурный

Инструкция по монтажу и ремонту

Чтобы на ВАЗ 2115 тюнинг произвести замену ПП с учетом распиновки, выполните следующие действия:

1. Сначала отсоедините кабель, который идет к прикуривателю.
2. Произведите демонтаж накладки контрольного щитка, для этого по краям найдите два самореза и выкрутите их. Также открутите саморезы, фиксирующие ПП сверху и снизу.
3. Произведите демонтаж накладки, для этого придется приложить некоторые усилия. Сама накладка держится на фиксаторах, так что пластину необходимо будет немного раскачать.
4. Далее, отключите все провода, которые подводятся к ПП — это разъемы световой сигнализации, часов, спидометра, датчика уровня горючего и т.д.
5. Произведите демонтаж контрольного щитка, для этого необходимо будет выкрутить еще четыре болта, на которых он фиксируется. Будьте осторожны на этом этапе — проводку повреждать нельзя.

Собственно, на этом процедуру демонтажа контрольного щитка можно считать завершенной. Если вам нужно поменять лампочки, то просто извлеките патроны и установите новые индикаторы

Для демонтажа патронов надо будет повернуть их против часовой стрелки, делайте это осторожно, чтобы не повредить их. Дальнейшая сборка производится в обратной последовательности

 Загрузка …
