Автоматический режим подъема/опускания стекол от клавиш мдв

Если воздействовать на клавишу управления стеклом водителя в режиме подъема/опускания не более 1,5секунды, то после прекращения воздействия стекло останавливается. Если время воздействия превышает 1,5секунды, то

после прекращения воздействия стекло продолжает движение в автоматическом режиме до распознавания препятствия, но в течение не более 10секунд. Для управления от клавиши МДВ правым стеклом двери со стороны переднего пассажирского сиденья используется режим автоматического опускания стекла, который работает аналогично режиму опускания стекла двери водителя.

Советы для автомобилистов

Легковые автомобили Лада Гранта (ВАЗ-2190) выпускаются в трёх комплектациях: норма, стандарт, люкс. После включения указателей поворота Лады Гранты в комплектациях норма и стандарт, мигающий режим работы ламп по правому или левому борту автомобиля обеспечивает реле К5, установленное в монтажном блоке, расположенном в передней панели слева от рулевой колонки. А в люксовой комплектации Лады Гранты, указателям поворота обеспечивается мигающий режим работы при помощи микросхемы (чипа), установленного в блоке ЦБКЭ (центральный блок кузовной электроники).

Наибольшие нарекания, вызывает работа указателей поворота на автомобиле Лада Гранта в комплектации люкс. Связано это с тем, что в блок ЦБКЭ устанавливалась микросхема, отвечающая за работу поворотников, которая не имела запаса по напряжению, возникающему во время работы цепи указателей поворота. Это могло приводить к короткому замыканию внутри микросхемы, в результате чего поворотники оказывались во включенном состоянии даже после того, как водитель выключал зажигание. Отключить его помогало только снятие минусовой клеммы с аккумуляторной батареи. В худшем случае, после замыкания микросхемы, могло произойти возгорание. Устраняется эта неисправность заменой ЦБКЭ, расположенной в салоне под передней панелью.

С поиском неисправностей, связанных с отказом в работе указателей поворота, на автомобилях Лада Гранта в комплектации норма и стандарт, всё обстоит гораздо проще. Там за их работу отвечает реле К5, кнопка включения аварийной сигнализации и переключатель указателей поворота, а сама эта цепь, в отличие от комплектации люкс, защищена предохранителем.

Поэтому, при отказе ламп поворотников включаться, поиск неисправности начинают с проверки предохранителя, производящего защиту этой электрической цепи. Он находится в монтажном блоке, расположенном слева от руля. Если данный предохранитель цел, то методом замены реле К5, на аналогичное, но заведомо исправное реле указателей поворота, проверяем его работоспособность. Если указатели поворота заработали, значит, неисправность найдена, а если нет, то таким же методом проверяем кнопку включения аварийной сигнализации.

Нормальная работа указателей поворота может быть нарушена из-за перегорания одной из ламп. О этой неисправности водителя известит контрольная лампа указателей поворота в комбинации приборов. Она начнёт моргать с удвоенной частотой. Перегоревшую лампу необходимо обязательно заменить лампой такой же мощности.

Большинство предохранителей гранты расположены в монтажном блоке в салоне автомобиля. На корпусе монтажного блока указаны порядковые номера предохранителей и реле. Назначение реле и защищаемые предохранителями цепи обозначены условными символами на внутренней стороне накладки панели приборов, которая закрывает место установки предохранителей. Там же для предохранителей указана сила тока. Слева от монтажного блока Lada Granta могут быть установлены дополнительные реле.

Автомобили ВАЗ 2190, ВАЗ 2191 — 2011, 2012, 2013, 2014, 2015 года выпуска.

Рассмотрены также автомобили Лада Гранта Лифтбек, Гранта Люкс, Гранта стандарт, Гранта Норма.

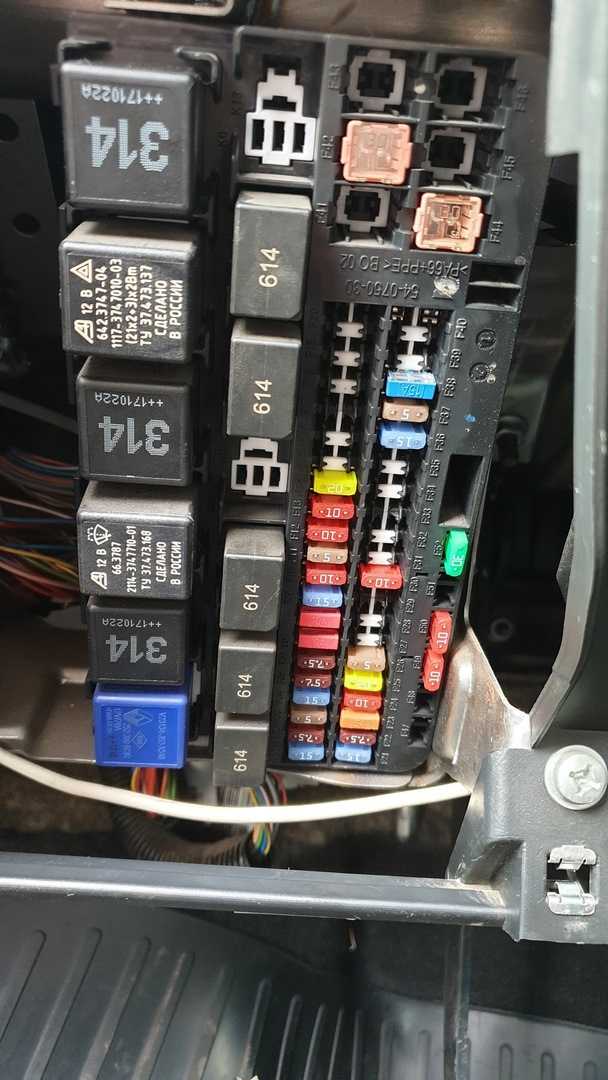

Где находится монтажный блок у гранты.

В салоне. Монтажный блок предохранителей и реле установлен в панели приборов с левой стороны.

1. Потянув, снимаем накладку панели приборов

2. По номеру внутренней стороны накладки находим предохранитель неисправной цепи

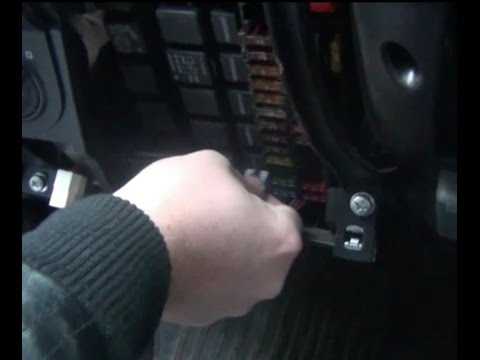

3. С помощью пинцета извлекаем неисправный предохранитель

Иногда нить предохранителя остается целой, в то время как ее соединение внутри предохранителя нарушено. Визуально определить такую неисправность невозможно. В этом случае оценить состояние пре­дохранителя можно при помощи омметра или контрольной лампы.

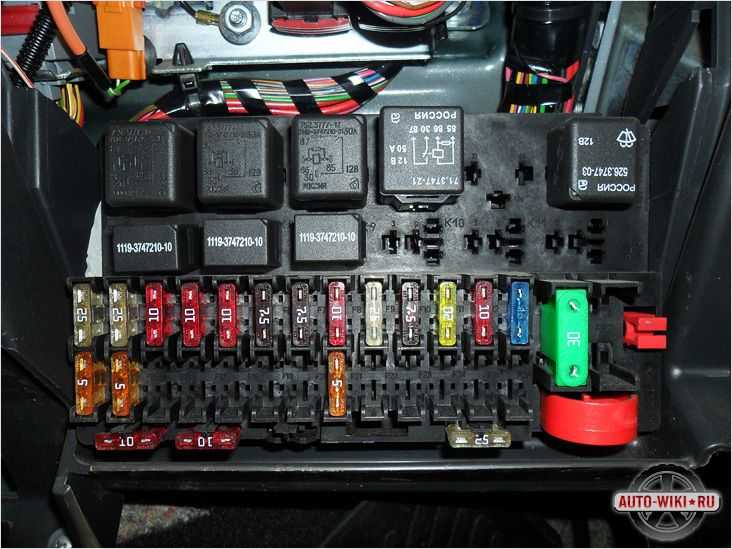

Схема расположения предохранителей и реле в монтажном блоке.

Расшифровка предохранителей и реле в монтажном блоке лады гранты.

Предохранители

Электронный блок управления двигателем, реле электровентилятора системы охлаждения, топливные форсунки

Что делать, если перестали работать аварийка и поворотники

Правила дорожного движения регламентируют порядок пользования аварийными сигналами и сигналами поворотов. В случае отказа световых сигналов водитель должен маневр обозначать сигналами рукой, продолжая движение к месту стоянки или ремонта.

Таким образом, если перестали работать аварийка и поворотники, то такая неисправность систем является критической, дальнейшая эксплуатация автомобиля без ее устранения невозможна.

Причины и признаки неисправности аварийных и поворотных сигналов

Качеству и надежности систем поворотников и аварийки все производители уделяют должное внимание по следующим причинам:

от работоспособности этих сигналов в большой степени зависит безопасность дорожного движения;

световые сигналы, особенно поворотов в городском ритме движения, наиболее часто по сравнению с другими системами переключаются из одного режима в другой;

системы должны быть построены таким образом, чтобы водитель в режиме реального времени знал об их работоспособности (так называемая обратная связь, световая и звуковая).

В зависимости от схемотехнического построения систем аварийных и поворотных сигналов возможны следующие неисправности:

перегорание ламп (основных и повторителей поворотов);

неисправность светодиодных линеек, если они используются в системе поворотников;

неисправность переключателя поворотов на рулевой колонке (весла, стрекоза – на сленге автолюбителей);

неисправность индикаторных ламп на приборной панели и выключателе аварийной сигнализации;

повреждение электропроводки;

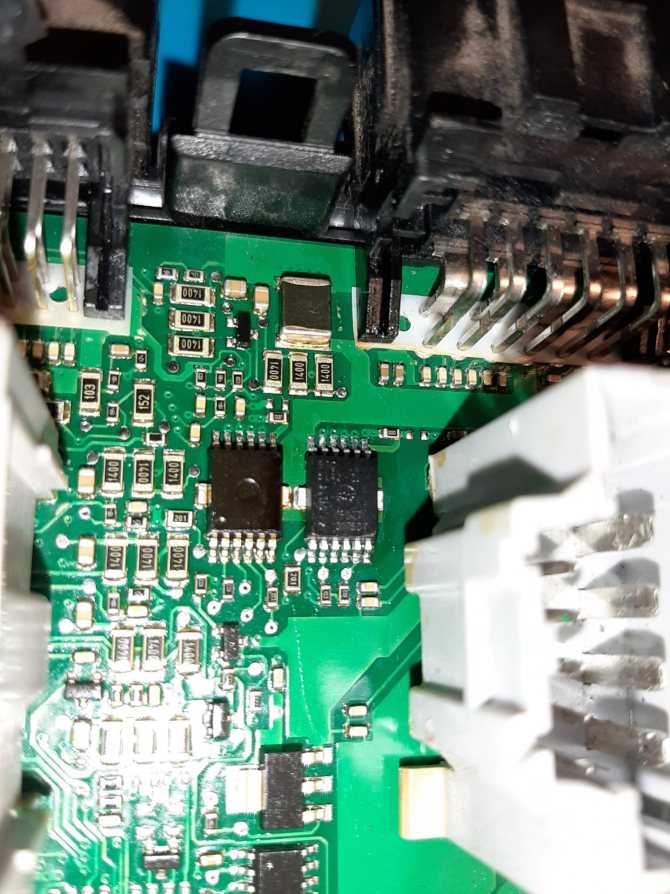

неисправность блока управления кузовом при электронном управлении режимом аварийной и световой сигнализации.

Видео — на Фольксваген Пассат Б5 перестала работать аварийка и поворотники:

Учитывая значимость системы, производители организуют световой и звуковой контроль для указания признаков неисправности аварийки и поворотников. К ним относятся:

отсутствие миганий индикаторных лампочек или светодиодов поворотов на приборной панели;

увеличение частоты миганий ламп поворотов на приборной панели и звуковых сигналов в области рулевой колонки;

отсутствие звуковых сигналов (щелчков) в области рулевой колонки;

отсутствие мигания лампы на индикаторе включения аварийной сигнализации.

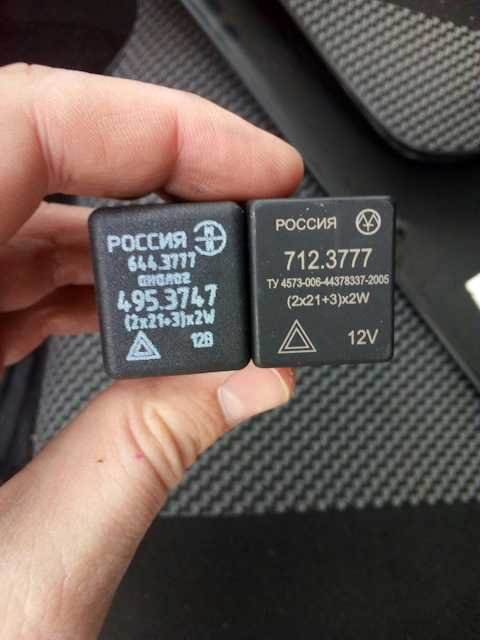

Реле поворотов

До недавнего времени основным элементом систем поворотников и аварийных сигналов являлось реле поворотов. В середине прошлого века применялись реле поворотов с биметаллической пластиной. В некоторых моделях бюджетных и грузовых автомобилей они применяются по сей день. Наряду с простотой, невысокой стоимостью, они более надежны, ремонтопригодны. Типовая схема реле изображена на рисунке:

Ядром схемы является биметаллическая пластина. Она включена в цепь протекания тока через лампы поворотов. Во время включения поворотов или аварийки она находится в не нагретом состоянии, и замыкает цепь сигнальных ламп, они включаются. По мере нагревания биметаллической пластины протекающим током она изменяет свои геометрические размеры (изгибается).

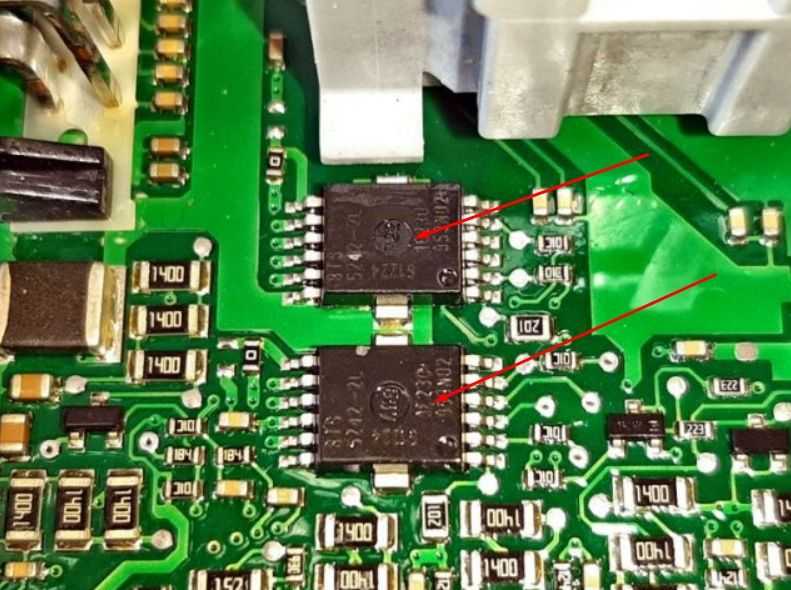

Сейчас применяют комбинированные реле со встроенной электронной схемой.

Такие схемы менее надежны, часто выходят из строя, особенно непонятного производителя. Реле обычно установлены либо на рулевой колонке, либо в блоке предохранителей под приборной панелью.

Такие реле ремонту не подлежат, их необходимо менять.

Как проверить световые приборы в «Четырке»?

Процедура проверки осуществляется следующим образом:

1. Для начала необходимо убедиться в том, что вы используете работоспособный предохранитель. Блок предохранителей располагается в подкапотном пространстве, в отсеке между двигателем и лобовым стеклом, напротив водительского места. Отогните защелки и снимите крышку, а затем внимательно осмотрите ее внутреннюю часть. На ней нанесена схема, которая поможет разобраться, какой предохранитель отвечает за работу конкретного оборудования. Извлеките предохранитель, отвечающий за функциональность ПО и внимательно осмотрите его — если внутри плавкая нить расплавилась или повредилась, то предохранитель подлежит замене. Но даже при отсутствии видимых повреждений нужно вставить в гнездо извлеченного предохранителя другой с соответствующим номиналом.
2. Если это не помогло восстановить работу ПО, то проверьте реле, оно расположено в том же блоке. Как правило, на реле поворотов имеется значок аварийной сигнализации, вам надо его вытащить и заменить рабочим. Для этого не обязательно покупать новое реле, вам надо вытащить другой рабочее устройство и установить его. Если аварийка и ПО не работают, то продолжаем проверку.
3. Теперь надо произвести диагностику лампочек, но такая проверка потребуется в том случае, если не работает только часть поворотов. Откройте капот или багажник и уберите защиту фар, после чего извлеките источники света из посадочных мест. Установите вместо извлеченной лампы заведомо рабочее устройство и проверьте, как оно работает. При отсутствии изменений двигаемся дальше.
4. Нужно проверить целостность электроцепей. Для этого вам потребуется контрольная лампа с двумя подключенными к ней проводами. Один конец следует подсоединить к минусу аккумуляторной батареи либо кузову «Четырки», а второй провод подключается к контакту диагностируемой электроцепи. Если в результате подключения лампа стала гореть, это свидетельствует об исправном участке проверяемого провода. Аналогичным образом производится проверка остальных цепей. Если вы найдете место, где отсутствует ток, то это говорит о наличии неисправности между проверяемым место и последней точкой, где напряжение было. Поврежденные провода подлежат замене.
5. Также надо проверить качество контактов на всех электроцепях. Проверьте контакты в монтажном блоке, на цоколе в оптике автомобиля, на кнопке включения световой сигнализации и подрулевом переключателе. Часто причиной неполадок является именно окисление, такие контакты подлежат очистке или замене.

Тщательное изучение технического состояния

Для проведения диагностики и устранения возникшей неисправности следует посетить СТО. При наличии опыта и необходимого оборудования сделать все можно своими руками. Для этого понадобится 1-2 часа свободного времени. Среди наиболее распространенных причин автослесари выделяют короткое замыкание или физический износ механизма. Вне зависимости от этого порядок действий выглядит следующим образом:

Среди возможных причин неисправности встречается повреждение проводки, идущей до блока управления электропакетом. Один из наиболее распространенных примеров: неверно установленная магнитола пережимает провода, что и приводит к замыканию. Не стоит упускать из поля зрения проводку, соединяющую лампочки и ЦБКЭ. Убедиться в исправности схемы можно следующим образом:

FakeHeader

Comments 20

Лампочки то живи еще?) Думаю покупать ли или нет

Тоже типо того лампочки купил, хочу задние фары в красный лак задуть и такие лампочки поставить. Вот только останавливает то, что не знаю ресурс этих лампочек, долговечны ли.

У самого не долго стоят. Как в магазине сказали что с нового 2016 года торгуют ими возвратов и жалоб на них не поступало. Постоянно в этом магазине закупаюсь и некоторых продавцов знаю они мне плохого не будут советовать!

Пока фото/видео было/стало нет — непонятен эффект

Фото как было я уже не сделаю это модно и так увидеть на многих десятках, а как стало сделаю и скину обязательно сразу же после того как авто заберу с СТО после ремонта.

Крайне непонятный мне тюнинг, лишится сигналов поворота)) на десятом семействе на оборот нужно делать все ярче ибо не видно не хрена, поставить свою машину рядом с иномаркой которой не много лет от роду и сам поймешь, стопы, габариты, поворотники у нас тусклее раза в 2)

Я когда разобрал повороты то отражатель практически мутный был. Видал на многих авто повороты красят в разные цвета: В оранжевый, белый, жёлтый и также толков особо не было, я то хоть по ярче лампочки поставил не как многие стоковые оставляют. Думаю задние разобрать и отражатель покрасить хорм цветом)

В задних отражатель наверняка целый

Я когда разобрал повороты то отражатель практически мутный был. Видал на многих авто повороты красят в разные цвета: В оранжевый, белый, жёлтый и также толков особо не было, я то хоть по ярче лампочки поставил не как многие стоковые оставляют. Думаю задние разобрать и отражатель покрасить хорм цветом)

Если эти лампочки действительно светят, имею в виду боковые диоды, то их свет как раз рассчитан на отражение, как думаешь сильно ли будет отражаться от черного? Я думаю совсем не будет. Вся надежда на светодиод который с торца.

Указатели поворота ваз 2112 (левые или правые) включаются подрулевым переключателем.

Режим аварийной сигнализации (мигают все указатели поворота ваз 2110) включается при нажатии на соответствующую кнопку. Мигание ламп в этом режиме обеспечивается реле-прерывателем К3 типа 493.3747 в монтажном блоке.

При перегорании одной из ламп указателя поворота частота мигания оставшихся ламп и контрольной лампы удваивается. В нормальном режиме частота мигания должна составлять 90±30 циклов в минуту при температуре окружающего воздуха от –40 до +65°С и напряжении от 10,8 до 15 В.

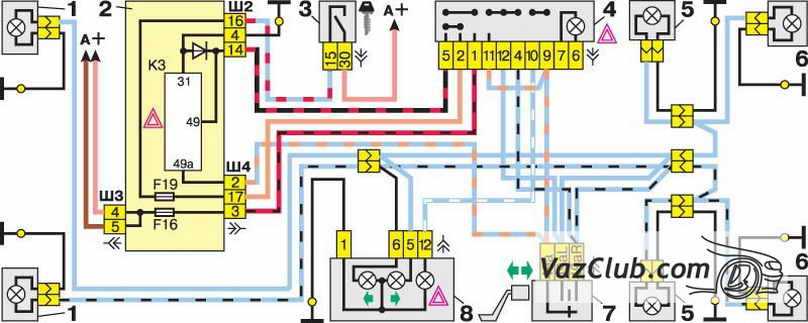

• Схема включения указателей поворота и аварийной сигнализаци
• 1 —- лампы указателей поворота в блок-фарах
• 2 —- монтажный блок
• 3 —- выключатель зажигания ваз 2111
• 4 —- выключатель аварийной сигнализации
• 5 —- боковые указатели поворота
• 6 —- лампы указателей поворота в наружных задних фонарях
• 7 —- переключатель указателей поворота
• 8 —- комбинация приборов с контрольными лампами указателей поворота и аварийной сигнализации
• К3 —- реле-прерыватель указателей поворота и аварийной сигнализации
• А —- к источникам питания

Решение о замене стандартных лампочек на современные светодиоды в последнее время приобрело своеобразную актуальность. Так, наличие светодиодов позволяет расширить диапазон цветовых эффектов, а также сэкономить на потреблении тока. Но, несмотря на преимущества светодиодов, все же существуют свои определенные трудности во время их установки на поворотники ВАЗ 2110 – появляются трудности с морганием (частота сигналов резко увеличивается).

В чем причина следует разобраться…

Прежде всего, необходимо разобраться в принципе работы реле указателей поворотов ВАЗ 2110 (реле под № 3 в блоке предохранителей), а также в остальных моделях автомобилей: Во время работы штатной лампочки в поворотниках происходит нагревание пластины в самом реле, за счет сопротивления лампочки, следовательно, цепь размыкается. В случае перегорания лампочки реле недополучает это сопротивления, отсутствует нагрев, нет размыкания цепи и как результат частое моргание.

Типичные неисправности поворотников и их устранение

Итак, по каким причинам не горят поворотники? Почему при включении поворотника включается дальний свет? О чем свидетельствует часто мигающая лампочка и почему контакты в электроцепи могут замыкать? Основные причины, почему не работают поворотники, а также способы устранения, приведены ниже.

Рулевой автомобильный выключатель с аварийкой

Не мигает

Когда при включении не моргают поворотники, вероятнее всего, суть неисправности кроется в поломке или перегорании соответствующего реле, установленного в монтажном блоке. Если активируя оптику вы заметили, что она больше не может гореть, то причина может заключаться в замыкании, вызванном попаданием влаги, или прерыванием контакта. Сам контакт в данном случае лучше поменять

В том случае, если замена реле не помогла решить проблему, обратите внимание не целостность предохранительного элемента. Когда постоянно горят поворотники, а предохранительный элемент рабочий, то следует произвести проверку кнопки световой сигналки, а также рулевого переключателя

Активация дальнего освещения вместо поворота

Если при включении включается дальний свет, то в данном случае можно с уверенностью сказать, что проблема заключается в подрулевом переключателе. Контакты в нем могли замкнуть, в результате чего при изменении угла положения переключателя включается не то, что нужно. Как правило, решить такую неисправность можно путем перепайки контактов либо замены переключателя.

Активация рулевого выключателя

Не включается

В случае, если оптика в принципе не работает, то здесь может быть несколько причин.

В чем может заключаться проблема и как сделать, чтобы работоспособность фонарей была восстановлена:

1. Вышла из строя сама лампочка, в этом случае ее можно будет поменять.
2. Отсутствие или плохой контакт. Необходимо произвести диагностику контактов на самой фаре, подрулевом переключателе, а также в блоке с предохранителями.
3. Выход из строя кнопки световой сигнализации.
4. Вышел из строя предохранительный элемент или реле. Также необходимо произвести диагностику контактов этих компонентов.

Не выключается

С проблемой, когда оптика в принципе не включается, сталкиваются многие современные автолюбители. Как правило, в данном случае причина заключается в вышедшем из строя переключателе, его надо просто поменять (автор видео — канал New Jersey TV).

Быстро моргает

Если поворотная оптика часто мигает, значительно чаще обычного, то для начала следует произвести диагностику так называемой фишки, расположенной на задних фарах. Как показывает практика, в данном случае может произойти проблема окисления.

Кроме того, окисление дорожек может произойти и в монтажном блоке. Решить такую проблему совсем не сложно — достаточно просто разобрать фонарь или блок, и произвести удаление окисления путем зачистки поверхности. Для этого можно использовать зубную или строительную железную щетку. В том случае, если быстро мигает поворотник, а окисления нет, то необходимо заменить непосредственно сами лампочки — возможно, они отработали свой срок эксплуатации.

Горит тускло

В данном случае в первую очередь диагностируются сами лампочки на предмет соответствия мощности. Может быть такое, что лампочка не подходит для конкретного транспортного средства. Если же с этим все в порядке, то вы можете попробовать произвести зачистку массы на самих механизмах. Как сказано выше, для этого можно использовать строительную щетку, как вариант, можно воспользоваться наждачной бумагой.

Щелкает реле

Может произойти такое, что при активации поворотных огней в салоне автомобиля раздаются щелчки. В таком случае проблема также может быть решена самостоятельно. По всей вероятности, проблема кроется в предохранительном блоке, а именно, в контактной части реле. Как показывает практика, зачастую решить проблему позволяет замена реле. Чтобы в будущем не сталкиваться с такой неисправностью, рекомендуем ставить только оригинальные реле.

Проверяем исправность предохранителя

Это следующий этап действий, когда не работают поворотники Лада Гранта. Теперь открываем монтажный блок. Он находится в левой части приборной панели. Там Вы найдёте 32 предохранителя. У машин исполнения «стандарт» нужный нам предохранитель маркирован F6, он же обслуживает фонарь заднего хода.

Неисправность определяется по перегоревшему волоску, но не всегда можно ограничиться только визуальным осмотром. Поэтому нужно его заменить на новый. Если старый был неисправен, то необходимо проверить всю цепь (ведь не просто же так он сгорел). Для этого потребуется мультиметр или контрольная лампа. Например, не работает правый поворотник Лада Гранта. Нужно прозвонить все лампочки этой цепи и найти короткое замыкание. Следующий шаг – Лада Гранта реле поворотников.

Виды неполадок и методы устранения

Указатель поворота правильно работает, если соблюдены следующие показатели:

• наличие включенного зажигания обеспечивает рабочий режим;
• передвижение подрулевого переключателя вверх и вниз должно сопровождаться включением поворотника с соответствующей стороны;
• сигнал, предупреждающий о повороте, должен мигать с частотой 60 циклов в минуту.

Мигание с определенной частотой

Любое другое поведение поворотника свидетельствует о какой-либо проблеме. К самых распространенным причинам неисправностей относятся:

Немигающий поворотник. Проблема требует знакомства с основным принципом работы реле: ток, проходящий по лампам, приводит к нагреву измерительного резистора – элемента, определяющего необходимость включения той или иной лампы. Следовательно, сопротивление лампы, отличное от номинального, изменяет время включения поворотника: он начинает моргать. В этой ситуации рекомендуется слегка постучать по реле (это помогает при наличии слабого контакта или попадания влаги). Если вы заменили реле, но поворотник не мигает, а горит постоянно, значит, имеет место слабый контакт с блоком предохранителей. Может помочь и замена предохранителя, у которого было выявлено значение сопротивления, не соответствующее номинальному.

Лампочка для поворотника

Прекращение работы одного поворотника несовместимо с неисправностью реле (неполадки такого плана дают сбой в работе обоих поворотников). Один из поворотников может выйти из строя из-за перегоревшей лампочки (самый простой вариант) или нарушения проводки или патрона. Новая лапочка должна не только помещаться в гнездо поворотника, а еще и соответствовать мощности, указанной на плафоне

Если после замены лампочки поворотник так и не начал работать, нужно обратить внимание на патрон. Если на нем имеются следы окисления, то следует заняться их удалением

Для этого хорошо подойдет наждачная бумага или надфиль. А если лампочка слишком плотно соприкасается с контактами, то нужно подогнуть их тонкогубцами. Сделать это нужно максимально аккуратно, не допустив замыкания контактов, которое может привести к другой проблеме — работе поворотников в шахматном порядке. Нормальное состояние патрона означает, что причина неисправности таится в проводке. Для начала нужно убедиться в том, что провод надежно соединен с патроном. При этом недопустимо замкнутое состояние проводов между собой или замыкание «массы» на металлическом корпусе автомобиля. В этом случае необходимо произвести замену проводов или хотя бы их изоляцию.Если в это же время не работают еще и аварийные огни, то однозначно нужно менять реле – оно неисправно.

Не горит

Также причиной неработающего поворотника может являться и сам включатель. Чтобы его проверить, нужно добраться до подрулевого переключателя и размонтировать его. Кстати, если случилась беда в виде невключающейся аварийной сигнализации при наличии нормально работающих поворотников, нужно просто заменить кнопку, отвечающую за включение аварийки.

Тусклый свет поворотника – сигнал к проверке соответствия модели и мощности. Если все в порядке, то исправить ситуацию может зачистка контактов лампочек.

Реле

Реле поворотника, издающее щелчки, тоже не является нормой. Неисправность таит в себе монтажный блок, точнее, контакты реле. Звуки, похожие на щелчки могут возникнуть, если контакт окислился или слишком плотно прилегает. Также к этому приводит бракованное реле. Устранить проблему можно путем зачистки контактов или установив новое реле.

Переключатель поворотов

Указатель поворота, не работающий на одной из сторон ни спереди, ни сзади, ни в повторителе, говорит о том, что сломался подрулевой переключатель, отсутствует контакт с ним или о том, что вышло из строя все то же реле.

Блок предохранителей Приора

Электрическую схему указателя поворота защищает 8-ми амперный предохранитель, расположенный в монтажном блоке. В случае его поломки перестанут работать повороты как на левой, так и на правой стороне автомобиля.

Световая сигнализационная система обеспечивает безопасность движения, поэтому у водителя всегда должны быть с собой хотя бы лампочки требуемой мощности.

Исполнительные устройства

Если не открывается только одна из дверей или регулярно возникают отказы в работе – виной тому, скорее всего, неисправность активатора. Все дело в том, что работает он в паре с моторчиком. У последнего иногда горят обмотки или приходят в негодность шестерни, которые заставляют двигаться шток замка. Ремонту этот узел не подлежит – его просто заменяют на исправный.

Также довольно часто проблемы с ЦЗ происходят после замены или отключения аккумулятора. В целом вся запирающая система питается именно от бортовой батареи, по этой причине отсоединять ее нежелательно без веских оснований. Обесточивание приводит к сбоям в работе контроллера, а иногда и к его поломке.

При обычный процесс смены лампы на приборной панели вызывает препядствия у водителя, который плохо знаком с электротехникой, тем паче авто. Эта система в автомобиле отличается множеством устройств и устройств. Когда дело доходит до стыковки 2-ух систем, то даже бывалые автоэлектрики быть вспомнить нашему клиенту остается ругательства и заиметь еще седоватых волос. В особенности это касается вопросов, когда необходимо интегрировать сигнализацию в штатную электронную систему. Давайте поглядим, как сигнализацию подключить к центральному замку стремительно и без стрессов.

Центральный замок – это довольно непростая система, в какую входят электронные, а кроме того механические составляющие. Данная система позволяет проводить разные манипуляции с разными замками автомобиля сразу. Для этой цели водителю довольно легко повернуть ключ иначе говоря надавить на маленькую кнопку на пульте ДУ. Система способна управлять не только лишь дверными замками, да и замком лючка бензобака, а кроме того крышкой багажника. Конструкция бухгалтерской системы вам больше понравятся довольно сложной, а процесс подключения охранной позволяющей вести бухгалтерский учет (софт) к центральному замку без каких-то познаний о его устройстве нереально.

Центральный замок представляет из себя несколько связанных частей. Это блок управления, датчики на дверях, кнопки, и конечно активаторы.

Это на самом деле мозг центрального замка. Пару лет вспять Этот расхожий слух блок помещали в единый корпус с разъемом, и ни у кого небыло заморочек с таковой задачей, как подключить сигнализацию к штатному центральному замку.

В более новых моделях авто данный блок а возможно разветвлен на отдельные элементы. Эти детали бывают вариации находиться в различных местах салона и подкапотного места. Функция этого блока – выслеживать состояние концевиков, также кнопок и контактов. В неких моделях блок дополнительно обустроен приемником радиосигналов брелока. Самое сложное на протяжении подключения сигнализации – найти данный блок.

Неисправности аварийки

Если не работает аварийка ваз 2114, то поиски неисправностей следует начать с блока предохранителей. Для этого нужно проверить и, при необходимости — заменить на новый, предохранитель F2 на 10 Ампер. Одновременно с проверкой предохранителя следует осмотреть и зачистить контакты в посадочном гнезде общего блока (в случае их окисления аварийка может не работать даже при исправном предохранителе).

Следующим шагом в поиске поломки будет проверка наличия напряжения на контакте X2/5, который находится на монтажном блоке (делается это при помощи мультиметра и при включенной кнопке аварийки).

Отсутствие питания будет говорить о наличии обрыва в проводе, который идет от этого контакта к кнопке аварийной сигнализации.

Если проводка оказалась рабочей, то следует проверить лампочку аварийки и, если она перегорела, просто заменить ее на новую (новая лампочка должна подходить по мощности — не стоит устанавливать более слабые или более мощные лампы). Одновременно с этим следует зачистить и контакты в патроне.

Сделать это можно:

• мелкой шкуркой;
• керосином;
• очищенным бензином;
• ВД-40.

Если лампочка, провода и предохранитель оказались исправными, то следует убедиться в работоспособности самой кнопки. Для этого необходимо включить кнопку и прозвонить ее при помощи мультиметра.

Если кнопка оказалась сломанной, то ее следует заменить на новую, поскольку этот элемент является неремонтопригодным.

Еще одной причиной поломки может быть выход из строя реле K2. Узнать об этом можно по косвенным признакам — при неисправном реле будет не работать как аварийка, так и поворотники. В этом случае реле следует заменить на новое, аналогичное.
