Процедура чистки

Чтобы очистить элемент первым делом следует его снять. Разбор запчасти начинается со снятия гофры воздуховода и отключения проводов от регулятора холостого хода и датчика положения детали. Процедура демонтажа особых усилий не требуется.

После следует снять шланги, которые подведены к запчасти, а затем, и трос с привода. Таким образом, путь к заслонке открыт. Достаточно открутить пару гаек и болтов и извлечь датчик положения и регулятор холостого хода.

Чистка заключается в промывке элемента. Для этого рекомендуется использовать специальное средство, которое предназначается для чистки карбюраторов. Вещество следует распылить на все поверхности и каналы. По завершении процесса деталь следует протереть ветошью.

Отдельное внимание следует уделить регулятору холостого хода. Из-за большого загрязнения игла может заклинивать и работать не правильно

А перед установкой элементов следует проверить общее состояние этого элемента. Если у иглы имеется большой свободный ход, то деталь подлежит замене.

Также перед монтажом требуется оценить состояние прокладки. Если присутствуют повреждения, то элемент следует заменить.

Когда нужно чистить дроссельную заслонку Лачетти?

Если при проведении компьютерной диагностики выявлено, что дроссельная заслонка на прогретом двигателе в режиме хх не закрывается более чем на 5%, тогда этот узел нуждается в обязательной чистке.

Также заслонку необходимо чистить при наличии сильных визуальных загрязнений. Это отразится не только на ровной работе двигателя, но и на расходе топлива.

Как почистить дроссельную заслонку Лачетти?

Многие чистят дроссельный узел не снимая его с двигателя. Это не совсем правильно, так как загрязнения изнутри и, особенно на оси заслонки, остаются! Поэтому лучше заслонку снять. Тем более, я это делаю за 10 минут.

1. Снимаем декоративную накладку двигателя

3. Плоскогубцами ослабляем хомут и снимаем шланг вентиляции картерных газов с клапана

4. Демонтируем гофру вместе со шлангом вентиляции картерных газов и получается вот что

5. Нажимая снизу на фиксатор, отключаем колодку проводов от дроссельного узла Шевроле Лачетти

6. Повернув по часовой стрелке шкив привода дроссельной заслонкой, вынимаем через паз трос педали акселератора

7.Теперь многие отсоединяют шланги подвода охлаждающей жидкости к дроссельному узлу, но я так не делаю. Во-первых, так быстрее. Во-вторых, не нужно мудрить с заглушкой шлангов, чтобы не текла охлаждающая жидкость. В-третьих, не попадёт воздух в систему охлаждения.

Я просто вынимаю шланги из держателей и их длинны хватает, чтобы снять дроссельный узел.

Как видим, загрязнений не много, но всё же есть

9. Подлаживаем тряпку под дроссельный узел, чтобы не вымазать двигатель и смываем грязь из баллона

10. Желательно заменить прокладку, очистить торец впускного коллектора и штуцера ДАДа, адсорбера и вентиляции картера

11. Сразу желательно промыть клапан вентиляции картерных газов Лачетти. Для этого его выкручиваем…

…и промываем его, чтобы пружина работала без заеданий

Также промываем гофру с трубкой

12. Собираем всё в обратном порядке.

Вот видео о том, как почистить дроссельную заслонку

Чем почистить дроссельную заслонку?

В наше время выбор средств для данной процедуры просто огромен. Каждый найдёт, что-то более подходящее для своих потребностей и финансовых возможностей.

Например, я использую вот это средство

Стоит оно у нас 3-4 у.е. Отмывает всё быстро и качественно, меня устраивает.

В инструкции написано, что можно даже промыть топливную систему, залив его в бак с бензином. Также прочищает впускной тракт.

После чистки дроссельной заслонки плавают обороты Лачетти

После чистки дроссельного узла необходимо сбросить адаптации положения дроссельной заслонки.

Сделать это можно через специальный адаптер и программу Chevrolet Explorer. Либо на СТО.

Можете посмотреть в этом коротком видео, что и как происходит при сбросе адаптаций с дроссельной заслонкой

Мир Вашему дому и удачи в пути!

Необходимый инструмент

Для очистки дроссельной заслонки потребуется демонтировать узел с силового агрегата. Для этого понадобится подготовить следующий инструмент и материал:

Отсоединяем трубки и ослабляем хомуты

• крестовая отвёртка;
• пассатижи;
• рожковые и накидные ключи на 10, 12;
• торцевые головки на 10, 12 с трещоткой и удлинителем;
• сверло с диаметром 6 мм, дрель;
• болты размером 5х20 – 3 шт;
• используемая в силовом агрегате марка антифриза, в количестве 200 мл;
• прокладка клапана холостого хода (артикул 22215-7А680);
• жидкость для очистки дроссельной заслонки;
• WD-40.

Отсоединяем тросик педали газа, снимаем крышку фильтра

Адаптация дроссельной заслонки

Неполадки в подаче воздуха в системе питания появляются в результате сбоя в работе датчика дроссельной заслонки. Исправить это можно посредством адаптации этого электронного механизма.

Обучение должно проводиться лишь при соблюдении ряда предварительных условий. Для начала силовой агрегат нужно прогреть до рабочей температуры. Затем следует отключить всю электронику (фары, ДХО, аудиосистему и прочее). Машина должна находиться на ровной поверхности, поскольку для адаптации понадобится перевести рычаг коробки передач на «нейтралку».

После того, как автомобиль был подготовлен, следует приступать к обучению. Сначала на 5 минут нужно отсоединить клемму аккумулятора. Подождав 5 минут, необходимо вернуть ее на место. Далее проворачивается зажигание, однако сам двигатель запускать не требуется. После того, как на приборной панели загорятся все указатели, нужно подождать 30 секунд.

В результате обороты холостого хода отрегулируются, и подача воздуха нормализуется.

Как почистить дроссельную заслонку самостоятельно

Почистить дроссельную заслонку, если она механическая реально своими руками. Для этого надо выполнить следующие действия:

• открутить винты, фиксирующие воздушный фильтр;
• убрать провода от заслонки;
• убрать фиксацию винтов, удерживающих в необходимом положении ДЗ;
• положить устройство в ёмкость и залить его растворителем. Удобнее использовать таз или широкую кастрюлю;
• продержать модуль в жидкости в течение 5-10 минут;
• достать деталь из растворителя и удалить с него грязь при помощи безворсовой тряпочки. Подобраться к местам с осложнённым доступом можно с помощью ватной палочки;
• собрать механизм в заданной последовательности, обеспечив фиксацию винтов.

При проведении ремонта своего авто самостоятельно стоит учитывать, что схема подключения может существенно отличаться. Это зависит от модели и марки транспортного средства. Сохраняется только основной принцип. Перед тем как начать работу стоит запомнить, как именно зафиксирован модуль, детализировать электросхему разборки, сфотографировать или зарисовать. Без демонтажа дросселя убрать всю грязь не удастся. Если вы станете чистить дроссель, не снимая его, то часть грязи попадёт прямо в двигатель.

Опытные автомастера говорят, что двигатель даже после чистки ДЗ может работать некорректно. Это свидетельствует о том, что требуется адаптация или элемент полностью вышел из строя. Он подлежит ремонту и восстановлению, но гораздо целесообразнее провести полную замену. Лишь в случае электронного типа оправдано детально рассмотреть блок управления.

Рекомендую посмотреть видео про самостоятельную чистку и обучение дроссельной заслонки на примере Nissan Almera, там всё предельно просто и доходчиво объясняется.

Если на дроссельной заслонке нанесено антифрикционное твёрдосмазочное покрытие, то чистку надо проводить очень аккуратно, иначе деталь невозможно будет адаптировать. Вообще после чистки я рекомендую нанести на заслонку антифрикционное средство, которое уменьшит износ, повысит плавность работы и предотвратит заклинивание. Одним их хороших средств является Modengy для деталей ДВС, которое производят в аэрозольных баллончиках.

Modengy для деталей ДВС- хорошая антифрикционная смазка

Отмечу, что некоторые заслонки не любят замачивания, после чего работа блока управления нарушается. Ну а если у вас электронная заслонка, то можно очень быстро повредить электропривод, поэтому лучше не делать ничего самому, а отвезти автомобиль в СТО.

Принцип работы дроссельной заслонки – простой. По внешнему виду она напоминает обыкновенный клапан, регулирующий объёмы поступающего в двигатель автомобиля воздуха, образующего газ (специальную его смесь). Узел дроссельной заслонки находится недалеко от воздушного фильтра и впускного коллектора. Заслонка периодически нуждается в чистке или полной замене, на это укажет неправильная работа двигателя.

А вы чистили или заменяли дроссельную заслонку?

Да
0%

Нет
60%

Планирую проверить
40%

Проголосовало: 5

Сделай репост и информация будет всегда под рукой

Положение дроссельной заслонки на холостых оборотах

Какие должны быть показания положения ДЗ на оборотах холостого хода?

Разные! Почему?

Этот параметр в большей степени относится к ярым фанатикам чистки дроссельной заслонки каждую неделю, а то и через день.

Существует два основных способа управлять оборотами холостого хода при помощи РХХ (регулятор холостого хода)

Именно управлять оборотами хх! А не поддерживать обороты хх! Это очень важно!. Так вот:

Так вот:

1. При помощи регулятора холостого хода, установленного в байпасном канале
2. При помощи регулятора холостого хода, управляющего непосредственно дроссельной заслонкой

И та, и другая система встречается на разных автомобилях. Даже Шевроле Лачетти использует разный способ регулировки холостого хода. На двигателях 1,4л и 1,6л используется второй метод, а на двигателях 1,8 используется первый метод.

Этот параметр в диагностике обзывается, как “Шаги РХХ” или “Положение ДЗ Шаг”. Это более подробно мы рассмотрим в одной из будущих статей, а сейчас кратко объясню в чём заключается принципиальная разница этих двух способов. Это необходимо для понимания диагностики положения дроссельной заслонки.

Как мы уже знаем, все процессы в двигателе начинаются с подачи воздуха. Подачей воздуха мы можем регулировать обороты двигателя в разных режимах. То же самое происходит и при регулировке оборотов холостого хода. Подавая определённую массу воздуха, мы регулируем обороты хх в нужных пределах.

Примечание! Регулятор холостого хода осуществляет грубую регулировку оборотов хх (порядка +/- 50 об/м. После этого более точно обороты хх регулируются посредством изменения УОЗ

Но это тема другой статьи и сейчас это не столь важно

Так вот, в первом случае заслонка полностью закрывается, а необходимый для холостого хода воздух, подаётся в обход дроссельной заслонки по специальному каналу. В этом канале находится специальный клапан-регулятор, который регулирует массу воздуха, проходящую через этот канал.

А во втором случае подача воздуха осуществляется через саму дроссельную заслонку. Заслонка приоткрывается/прикрывается при помощи электродвигателя и через неё проходит необходимая масса воздуха для работы двигателя на холостом ходу.

То есть, очевидно, что в первом случае при работе двигателя в режиме холостого хода правильные значения положения ДЗ будут равны нулю! Так как воздух идёт не через дроссельную заслонку, а через специальный канал РХХ.

А во втором случае при работе двигателя в режиме холостого хода правильные значения положения ДЗ будут равняться нескольким процентам (градусам). Равняться нулю показания не могут, так как если заслонка закроется полностью, тогда двигатель заглохнет.

Вот у нас уже получился первый вывод. Вот его суть.

Чтобы правильно диагностировать положение дроссельной заслонки, первым делом необходимо определить, как осуществляется регулировка оборотов холостого хода на этом конкретном автомобиле. Если по первому способу – тогда положение ДЗ на холостом ходу должно быть равно 0%! А если по второму способу – тогда несколько процентов!

Примечание: Во всех сферах нашей жизни встречаются исключения. Тут тоже. Например, Лачетти 1.8 ЛДА с блоком управления MR-140 хоть и имеет отдельный регулятор холостого хода, но положение дроссельной заслонки на холостом ходу составляет 10-12%

В первом случае всё просто и понятно. Если значения отличны от нуля, значит либо дроссельная заслонка не может плотно закрыться из-за грязи или ещё чего-то, либо датчик положения дроссельной заслонки показывает не правду, что означает его износ и поломку.

А вот во втором случае не всё так однозначно.

Бытует мнение, что если открытие ДЗ составляет более 5%, тогда необходима обязательная чистка этой самой заслонки. Это так, но со множеством нюансов.

И самые главные из них – это те, о которых мы уже говорили выше:

• регулятор холостого хода не поддерживает холостой ход, а регулирует его
• нагрузка на двигатель высчитывается по расходу воздуха (давлению в коллекторе). Чем больше масса потребляемого воздуха – тем больше нагрузка. И наоборот, чем больше нагрузка на двигатель, тем больше ему необходимо воздуха.

Как почистить электронную дроссельную заслонку, не снимая с автомобиля

Специалисты рекомендуют проводить обслуживание дроссельных заслонок с электронным управлением не реже 1 раза в год или через каждые 20 тыс. км пробега. Процедуру чистки заслонки лучше выполнять перед наступлением осенних дождей, чему есть логичное объяснение. Дело в том, что из-за повышенной влажности поступающего воздуха отложения грязи на деталях привода, оси и заслонке размягчаются. Из-за этого заслонка залипает, что приводит к невозможности контролировать обороты двигателя и может стать причиной аварии.

На большинстве автомобилей зарубежного и отечественного производства привод электронной педали газа установлен непосредственно перед впускным коллектором. Доступность механизма и простота его обслуживания позволяют провести профилактику буквально за 15-20 минут.

Для этого вам понадобятся:

• очиститель карбюратора (заменяется бензином, керосином, дизтопливом и т. д.);
• силиконовая смазка в виде спрея;
• ветошь;
• отвёртка с плоским или крестообразным жалом (в зависимости от типа винтов, которые используются для крепления патрубка подачи воздуха);
• кисточка с жёсткой щетиной или зубная щётка;
• защитные перчатки.

Работу лучше выполнять последовательно – так вы избежите ошибок и будете уверены, что сделали все правильно:

Воспользовавшись отвёрткой, ослабьте хомуты крепления патрубка подачи воздуха и отсоедините гофрированный шланг от корпуса электронного акселерометра.

Нажав на дроссельную заслонку, поверните её на 90 градусов и проведите внешний осмотр. Грязь и сажа на стенках корпуса — достаточное основание, чтобы немедленно приступить к чистке. Смолянистые и сажистые отложения в первую очередь забивают зазор, необходимый для работы двигателя на холостом ходу. Из-за этого обороты становятся нестабильными или же силовой агрегат и вовсе глохнет по причине прекращения подачи воздуха. Кроме того, касание заслонки к толстому слою нагара вызывает ее заедание и способствует усиленному износу пластиковых шестерён и других деталей привода.

Застопорите дроссель в открытом положении. Для этого между заслонкой и внутренней стенкой корпуса поместите подходящий по толщине предмет из дерева либо пластика – например, ручку той же отвёртки.

Приступая к чистке узла, обильно смочите моющим средством внутренние стенки и заслонку

Отдельное внимание уделите тем местам дроссельной камеры, сквозь которые проходит ось заслонки – скапливающиеся там смолянистые отложения как раз и являются причиной подклинивания узла вращения. В итоге дроссель поворачивается рывками и делает управление автомобилем некомфортным

Выдержав 10-15 минут для размягчения засоров, их удаляют при помощи щёточки

При необходимости процесс многократно повторяют, добиваясь полной очистки дросселя. Имейте в виду, что на некоторых моделях авто стенки дроссельной камеры покрываются специальным молибденовым покрытием. Чрезвычайно гладкий слой способствует ламинарному течению воздуха в канале и препятствует оседанию сажи. Не путайте это покрытие с нагаром и не старайтесь его удалить. Напротив, применяйте щадящие методы очистки и откажитесь от жёсткой щётки в пользу мягкой фланелевой тряпочки.

Добившись от стенок внутренней камеры мягкого, ровного блеска, очистите торцевую и заднюю сторону дроссельной заслонки.
Насухо протрите детали и поверхности ветошью. Дополнительно продуйте узел сжатым воздухом.

После очистки дроссельной заслонки, чтобы электронная педаль газа работала мягко и плавно, нанесите силиконовую смазку на ось, заслонку и ту часть дроссельной камеры, к которой она примыкает.

Присоедините воздуховод и затяните хомуты его крепления.

После вмешательства в узел изменятся параметры положения дроссельной заслонки, поэтому в некоторых случаях проводят её обучение. Если обороты холостого хода начинают самопроизвольно изменяться («плавать», как говорят автомеханики), то обнулите энергозависимую память контроллера, на короткое время отсоединив «плюсовую» клемму от аккумуляторной батареи.

Ещё кое-что полезное для Вас:

И последнее, о чем хотелось бы напомнить: при первом запуске не нажимайте на педаль газа до тех пор, пока мотор не прогреется. Обеспечивая работу двигателя с номинальными оборотами в широком температурном диапазоне, вы позволите контроллеру адаптироваться к изменившимся условиям и установить оптимальные значения настроек холостого хода. В дальнейшем это даст возможность эксплуатировать автомобиль без каких-либо неожиданностей со стороны дроссельного узла.

Топливная система или загрязненный впуск?

При упоминании загрязненного впуска, многие водители во всех бедах сразу же начинают подозревать топливные форсунки. Надо сказать, что подобное опасение имеет место, но, увы, оно далеко не всегда подтверждается. Давайте для начала разберем симптомы, связанные с неисправной топливной системой и загрязненным впуском. Итак, при неисправной топливной системе на автомобиле могут возникать следующие проблемы:

• затрудненный пуск;
• «троение» двигателя, как на холостых оборотах, так и во время езды;
• значительное снижение тяги;
• медленный набор скорости;
• машина может часто глохнуть;
• на приборной панели появляется значок «Check Engine».

Далеко не маленький набор проблем, не правда ли ? При неисправной топливной системе все эти проблемы могут возникать как по отдельности, так и все вместе. Тем не менее, подобные неисправности характерны не только в случае неисправной топливной системы, но в 70% случаев, при наличии нескольких симптомов из вышеперечисленных проблема как раз-таки заключается в неисправном бензонасосе или топливных форсунках. Такую проблему сложно решить самостоятельно, т. к. для этого потребуется помощь квалифицированного специалиста и диагностика электронного блока управления (ЭБУ) с помощью специального сканера.

Проблему же с загрязненным впуском решить значительно проще, для этого не потребуется разбирать топливную рампу и т. д., достаточно будет открутить несколько винтов, отсоединить электропроводку и снять несколько патрубков. Также стоит заметить, что проблема «загрязненного впуска» не отображается на приборной панели индикатором «Check Engine», но так происходит только в случае исправной работы датчиков (ДПДЗ и ДМРВ).

Давайте рассмотрим симптомы, связанные с загрязненным впуском:

• высокие холостые обороты в момент запуска, которые не опускаются ниже определенной отметки (обычно — обороты не падают ниже 1200-1500, реже — 900-1100);
• повышенный расход топлива (может доходить от 0.5 до 1.0 литра, в зависимости от состояния мотора);
• плохая отзывчивость на педаль газа «машина тупит, едет не на полную мощность».

Помните, что если подобные симптомы появились на вашей машине, но на приборной панели не горит контрольная лампа «Check Engine», а при диагностике сканеры не выявляют ошибок — в 95% случаев проблема заключается в загрязненной дроссельной заслонке.

Разбираем и чистим БДЗ

После снятия дросселя, понадобится подготовить два болтика диаметром семь или восемь миллиметров, обмотанные ветошью. Они потребуются при отсоединении шлангов с охлаждающей жидкостью от БДЗ. Болтами закупориваются выходы из шлангов, что предотвращает разлитие антифриза. Патрубки держатся на хомутах.

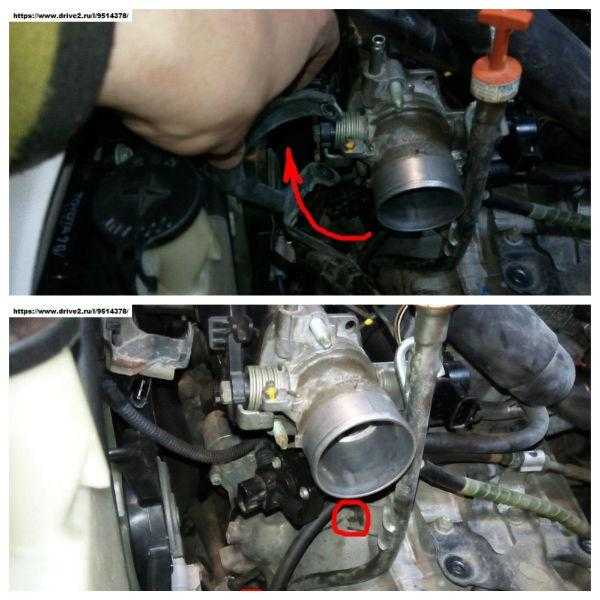

Освобождаем щуп коробки

В дальнейшем осуществляется разборка и чистка дроссельной заслонки 1NZ-FE. Для этого необходимо выполнить следующие мероприятия:

1. Демонтируем клапан холостого хода 1NZ-FE, открутив три винта под крестовую отвертку. На данном этапе могут возникнуть сложности из-за окисления крепежных элементов, которые прикипают намертво. В результате отверткой слизывается контактная грань винта. Для их откручивания потребуется высверлить шляпки винтов. Для этого используется дрель, сверло с шестимиллиметровым диаметром. Оставшаяся в посадочном месте резьба выкручивается без проблем;
2. С помощью специальной жидкости очищаем дроссельную заслонку 1NZ-FE. Необходимо тщательно отмыть черную копоть, масляные отложения. В дальнейшем останется выполнить сборку БДЗ в обратном порядке, используя новые винты для крепления клапана холостого хода и прокладки.

Неисправности впуска, как быть и что делать ?

Обычно, неисправности, связанные с дроссельной заслонкой на тойота королла 150 возникают на больших пробегах (свыше 100 000 — 120 000 км). Однако бывают случаи, когда неисправности дроссельного узла возникают на небольших пробегах (в районе 60 000км), в таком случае причинами этих неисправностей могут быть:

• бракованная деталь в дроссельном узле (ДПДЗ — датчик положения дроссельной заслонки) — практически не встречается;
• т. н «забрасывание» дроссельного узла (со стороны ГБЦ) продуктами выхлопных газов из-за системы вентиляции картерных газов — распространенная проблема;
• использование некачественного воздушного фильтра или его загрязнение (из-за несоблюдения ТО) — встречается редко.

При возникновении проблем, связанных с неисправностью дроссельного узла не стоит паниковать раньше времени, т. к. эти проблемы легко решаются своими руками, потребуется лишь только немного времени и инструментов. Тем не менее прежде чем приступать к разборке дроссельного узла в первую очередь настоятельно рекомендуем провести диагностику электронных систем управления (либо в сервисе, либо самостоятельно с помощью сканера).

Пути решения проблем следующие:

• при всех исправных датчиках (ДПДЗ и ДМРВ) дроссельный узел снимается с автомобиля, потом промывается, после чего устанавливается обратно и выполняется адаптация/обучение дроссельной заслонки;
• при неисправном датчике ДПДЗ следует заменить дроссельный узел на новый (т. к. датчик ДПДЗ установлен непосредственно в корпусе дроссельного узла);
• при неисправном датчике ДМРВ следует выполнить его промывку или замену на новый.

Проверку работоспособности датчиков можно произвести с помощью сканера, если ошибок нет — дополнительно проверить при помощи мультиметра/осциллографа. Более подробную информацию о показателях датчиков можно найти в инструкции к автомобилю.

• дроссельный узел в сборе (с ДПДЗ): б/у — от 3000р, новый — от 6500р;
• датчик ДМРВ (MAF): б/у — от 1500р, новый — от 4500р.

Чистка дроссельного узла и процедура адаптации дроссельной заслонки

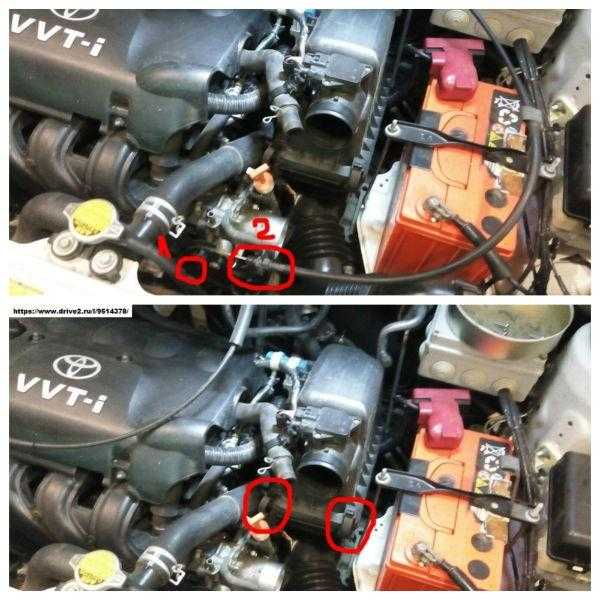

Для снятия дроссельного узла с автомобиля выполняем следующие действия. Снимаем минусовую клемму от АКБ. Затем отсоединяем декоративную накладку двигателя.

После чего снимаем патрубок воздушного фильтра и отсоединяем «фишку» проводки от дроссельного узла. Затем ослабляем хомуты на подводящих шлангах подачи жидкости охлаждения. По очереди снимаем каждый шланг, как только он снят — быстро затыкаем отверстие чистой (!) ветошью, после чего фиксируем хомутом.

Теперь следует открутить 2 болта с индексом «Б» и открутить гайки под индексом «А», после чего можно будет аккуратно извлечь дроссельный узел. Будьте внимательно и не повредите ответную сеточку в месте установки дросселя.

Для очистки дроссельной заслонки и ДМРВ настоятельно не рекомендуем применять средства типа WD-40. Подойдёт качественный очиститель карбюратора или специальный очиститель для MAF — сенсоров.

Как только дроссельный узел очищен, его можно установить обратно, все операции выполняются в обратной последовательности. Теперь необходимо провести процедуру адаптации дроссельной заслонки. Для этого выполняются следующие действия:

Заводим автомобиль, прогреваем его до рабочей температуры. В момент прогрева все электрические потребители должны быть отключены!

После прогрева следует заглушить автомобиль на несколько минут. Затем выставляем рычаг МКПП в «нейтраль», если АКПП, то в положение «паркинг». После чего снимаем минусовую клемму с аккумулятора на 4-5 минут, затем ставим клемму на место. Теперь необходимо включить зажигание (двигатель не запускаем). Как только включили зажигание — отсчитываем 30 секунд, после чего снова снимаем отрицательную клемму с аккумулятора на 4-5 минут.
