Порядок работы двигателя
Итак, порядок работы цилиндров наиболее распространенных автомобильных двигателей отличается. Если сравнивать порядок работы однотипных 4, 6, а также 8 цилиндровых моторов, порядок работы цилиндров таких двигателей будет заметно отличаться. Другими словами, 4 цилиндровый двигатель и его цилиндры будут работать не в том порядке, в котором работает, например, 8-и цилиндровый аналог. Давайте разбираться.
Прежде всего, порядок работы цилиндров будет зависеть от чередования воспламенения топливной смеси в цилиндрах двигателя, а также угла чередования тактов. Так вот, рабочий цикл рядного четырехтактного мотора на 4 цилиндра проходит за 2 полных оборота коленчатого вала или же за 720 градусов. При этом чередование тактов осуществляется через 180 градусов.
Если же мотор 4-тактный, V-образный, 6-цилиндровый, рядный, рабочий цикл такого двигателя также проходит за 2 полных оборота коленвала или 720 градусов, однако чередование тактов осуществляется через 120 градусов. Рабочий цикл рядного 8-цилиндрового V-образного мотора получает чередование тактов через 90 градусов.
Более наглядно начнем рассмотрение с рядной четверки. Например, для таких ДВС распространен порядок 1-3-4-2 или 1-2-4-3. Другими словами, фактически, это и есть порядок зажигания двигателя. Если же рассматривать рядный 6-цилиднровый мотор, для рядной шестерки порядок 1-5-3-6-2-4.
Что касается V-образного 6- цилиндрового мотора, порядок работы такого агрегата 1-4-2-5-3-6. Кстати, такие моторы хуже всего сбалансированы (за исключением 5-и, 3 и 2-цилиндровых четырехтактных двигателей). Если же рассматривать двигатель V-8, такие моторы могут иметь 2 порядка работы: 1-5-4-2-6-3-7-8 или 1-8-4-3-6-5-7-2. На самом деле, такая разница связана с тем, что в США и Европе цилиндры считаются с определенными отличиями.
В США первый цилиндр (А/М по ходу движения) считается спереди слева. Затем цилиндры принято считать слева направо и спереди назад, то есть счет идет в шахматном порядке. В Европе первый цилиндр двигателя считается спереди справа по ходу движения А/М, после чего исчисление порядное спереди назад: 5 -1- 6 -2 -7 -3 -8 -4.
Если же рассмотреть двигатель V-12, тогда порядок работы следующий: 1-12-5-8-3-10-6-7-2-11-4-9. Кстати, если рассматривать мощные ДВС, на старых американских авто встречается рядный двигатель на 8 цилиндров. Так вот, его прядок работы: 1-4-7-3-8-5-2-6.
Как видно, такт двигателя и работа цилиндров на разных ДВС будет отличаться. По этой причине необходимо знать порядок цилиндров конкретного мотора (можно найти информацию в технической литературе). Такие знания позволяют упростить диагностику неисправностей в случае различных сбоев, неполадок в работе системы зажигания и т.д.
Volkswagen Vento 1,8 ААМ › Бортжурнал › Уоз на 1.8 аам
Всем доброго дня) как я писал ранее была проблема с зажиганием, но так как не было стробоскопа выставлял зажигание на слух) расход упал с 12 ( ПО ТРАССЕ!) до 7. не плохо, так то))) но я нашел все таки строб у друга друга))) Фоткать не стал, нарисовал так схематично) сори не художник) 1.выставляем ВМТ проверяем метки распред вала 2. метку на маховике ( на маховике две черточки одна по меньше-это ВМТ, другая по болше по жирнее это для УОЗ 6 гр. . 3. снимаем крышку трамблера и отворачивая болт крепления ключом на 13 поворачиваем его до совпадения меток. 4. далее подключаем комп с прогой ваг ком или любой другой, которая позволяет откл коррекцию УОЗ. заводим авто, заходим в режим, и идем ловить метку стробом. 5. ловим метку и затягиваем трамблер. отключаем режим в программе и отключаемся от ЭБУ. Вообщем итог хорош, заводится хорошо едет тоже вполне не плохо. проверил за одно копрессию 1- 11 2-11.5 3-10.5 4-11. пока на этом все ) всем удачи на дорогах)
источник
Фольксваген Пассат Б3 диагностика систем зажигания
Состав системы зажигания зависит от двигателя, установленного на автомобиле. Так, карбюраторные версии, двигатели с системой впрыска «Моно-Джетроник» имеют в своем составе транзисторный коммутатор TSZ, варианты впрысковых систем «Дигифант» и «КЕ-Мотроник» обходятся без него, а у дизельного двигателя системы зажигания, естественно, вообще нет.
РЕКОМЕНДАЦИИ ПО МЕРАМ БЕЗОПАСНОСТИ
В низковольтных цепях системы зажигания могут появляться импульсы напряжением около 300 В, представляющие опасность для здоровья. Поэтому: 1. Не касайтесь проводов и клемм системы зажигания при включенном зажигании. 2. Если двигатель должен только прокручиваться, но не заводиться, нейтрализуйте систему зажигания одним из описанных ниже способов. 3. При мойке двигателя зажигание выключить. 4. При запуске от пускового устройства его напряжение не должно превышать 16,5 В, а длительность подключения — 1 мин. 5. Не подсоединяйте конденсаторы к клемме «1» катушки зажигания. В любом случае запуска от внешнего источника питания аккумуляторная батарея должна быть подключена. 6. Ротор распределителя должен иметь сопротивление 1 кОм и обозначение R1. 7. В высоковольтной цепи применяйте провода с сопротивлением 1 кОм и колпачки свечей с резистором 5 кОм.
Чтобы не повредить коммутатор, блок управления зажиганием и оконечный каскад необходимо при прокручивании коленчатого вала двигателя стартером (без его пуска) снять трехконтактный штекер с датчика Холла на распределителе и штекер на оконечном каскаде катушки зажигания в системе «КЕ-Мотроник».
ПРОВЕРКА ИСПРАВНОСТИ КОММУТАТОРА TSZ

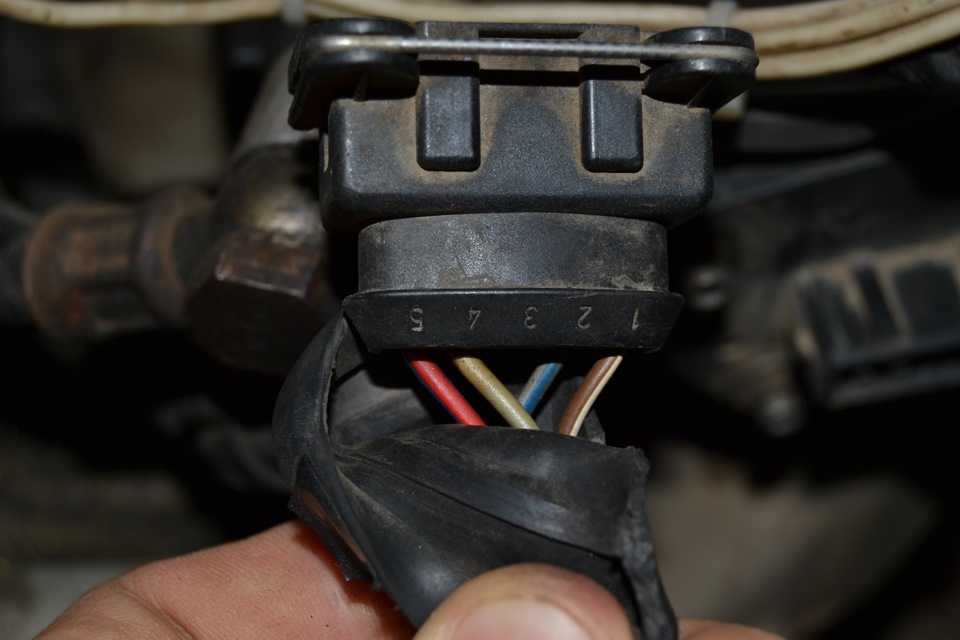

При выключенном зажигании снимите многоконтактный разъем на коммутаторе. Подсоедините вольтметр между контактами «2» (коричневый провод) и «4» (черный провод). При включении зажигания должно появиться напряжение 12 В. Если его нет, то следует искать обрыв в электропроводке. Теперь выключите зажигание и поставьте разъем на место. Присоедините вольтметр между клеммой «1» и «массой». Сразу после включения зажигания вольтметр должен показать напряжение около 6,6 В, а через 1 — 2 с оно должно возрасти до 12 В. Это работает система безопасности, предохраняющая катушку зажигания от перегрева. Если же на клемме «1» сразу появляется напряжение борт-сети, то проверьте целостность зеленого и черного проводов и, если они исправны — замените коммутатор. Теперь проверьте реакцию на импульсы от датчика Холла. Удлините средний контакт на штекере, снятом с распределителя зажигания с помощью иголки, шплинта и т.п. Включите зажигание и, когда вольтметр покажет 12В, коснитесь этой иголкой «массы». На 1 -3 с напряжение должно упасть на 6 В и затем вновь возрасти до 12В. Если этого не произошло — замените коммутатор. Если же напряжение спадает, но искры на высоковольтном выводе нет, то повреждена катушка зажигания, ее выходной каскад или высоковольтный провод. Оценить состояние катушки зажигания можно измерением сопротивления обмоток. Между выводами «1» и «15» омметр должен показать 0,52 — 0,76 Ом для катушек с зеленой наклейкой, для других — 0,6 — 0,8 Ом. Между клеммами «1» и «4» сопротивление составляет 6,9 — 8,5 кОм для катушки с серой наклейкой, 2,4 — 3,5 кОм — с зеленой и 6,5 — 8,5 кОм для катушек «КЕ-Мотроник». К сожалению, эти измерения не выявляют межвитковых замыканий и не дают полной гарантии исправности.
Проверить работу датчика Холла можно, присоединив вольтметр или светодиодный пробник (но не лампочку!) между средним и одним из крайних контактов разъема на распределителе зажигания (не снимая разъем). При прокручивании коленчатого вала двигателя стартером светодиод должен мигать, а стрелка вольтметра совершать броски. Однако, прежде чем менять датчик, убедитесь, что на него подается напряжение питания не менее 9 В. Для этого измерьте при включенном зажигании напряжение между крайними выводами трехконтактного разъема на распределителе.
Как здесь найти нужную информацию? Расшифровка заводской комплектации автомобиля (англ.) Расшифровка заводской комплектации VAG на русском! Диагностика Фольксваген, Ауди, Шкода, Сеат, коды ошибок.
Если вы не нашли информацию по своему автомобилю — посмотрите ее на автомобили построенные на платформе вашего авто. С большой долей вероятности информация по ремонту и обслуживанию подойдет и для Вашего авто.
Здесь продаются заборы с гарантией 10 лет.
All documentation in English is marked (eng.), in German — (ger.) Для всех у кого есть Volkswagen, руки и желание ими что-либо делать… For all who has Volkswagen, hands and desire to do something by them…
Volkswagen Technical Site 1999-2018 by Nick Pitchik
Контакты, реклама на сайте / Contact Us
vwts.ru
Замена ремня ГРМ 1.3\1.6\1.8,установка зажигания.
Голодранцы Drift Team
Чет надоел уже через день всем отвечать как ремень ставить и где метки.
Для замены ремня нам понадобится Ремень ГРМ ( 056 109 119 A ) + ролик ( 026 109 243 L ), ремень генера и т.д.по желанию.

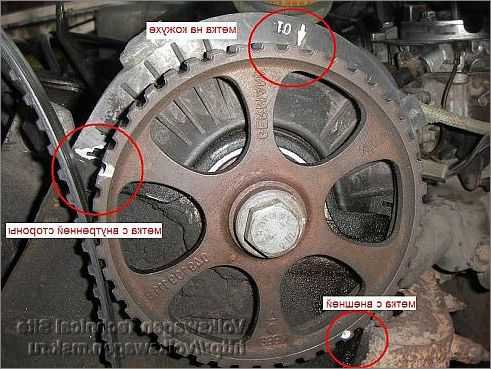

6.На шестерне распредвала МЕТКА НАХОДИТСЯ СО ВНУТРЕННЕЙ СТОРОНЫ,она должна быть в одном уровне с верхним краем ГБЦ
7.Ключом на 15мм откручиваем гайку ролика,стягиваем ремень с шестерни распредвала,вытаскиваем ремень.
9. прокручиваем колен вал смотрим совпадение меток все должно совпасть как было до этого,даже лучше.
10.если все совпало ставим крышу нижнюю ремня ГРМ и устанавливаем шкив К.В. закручиваем его.
все собираем в зад и радуемся,но не долго,едим к карбюраторщику\мотористу и выставляем зажигание по стробоскопу.
ВСЕ. бурные аплодисменты
вот еще один вариант меток, мотор 1.6
___________________________________________________________________________________________
Замена ремня на 1.3 Для всех этих моторов процедура одна, различия могут быть только в кожухе ремня ГРМ,старый год железный,новый год пластиковый
внимание. колено и распредвал крутить сильно нельзя,клапана гнет
Так, значит до номера двигателя 200000 стоит 108 зубьев, с номера двигателя NZ 200001 стоит 128 зубьев, так же на моторе 2G с номера 262740 ставился ремень 128 зубов. номер: 030 109 119 A.
до этих же номеров помпа ставилась 26 зубов, после 30 зубов, номер: 030 121 004 A.
1.отстегиваем трубу забора теплого\холодного воздуха от кастрюли и убираем ее в сторону. 2. снимаем кожух,если железный откручиваем 3-и болта,подымаем вверх и он у нас в руках,если пластик тоже ничего сложного, 4 защелки и она у вас в руках. 3.выворачиваем колеса до упора в право(если тачка занижена там или тапки 15″ то лучше снять колесо),заглядываем под колесо и видим :
4.головкой на 19мм проворачиваем мотор до ВМТ и совмещения меток
распределительный вал
5.отпускаем натяжение генератора,снимаем ремень генератора и откручиваем 4-и болта на шкиве КВ и снимем шкив
6.отпускаем три болта помпы( отмечены на фотках сине-голубым маркером ),предварительно подставив тазик под мотор в районе помпы(если требуется замена помпы) и стравить давление с бачка ОЖ
Неисправности и ремонт трамблера Фольксваген Пассат Б3
Распределитель зажигания автомобиля со временем выходит из строя. О прогоревшем бегунке или контактной группе автомобилист думает в первую очередь. Проверяются высоковольтные провода и состояние крышки трамблера.
Но бывают случаи, когда искра подается на свечи зажигания, а двигатель заводится плохо, не держит обороты, момент зажигания постоянно сбивается и ехать невозможно. В чем же дело? В трамблере.

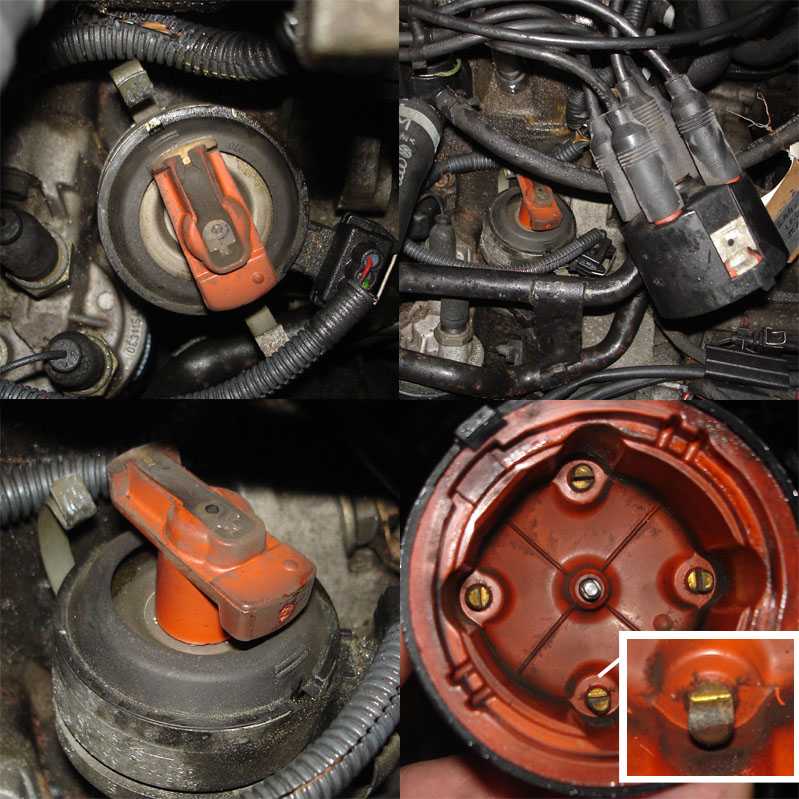

Внешний вид распределителя зажигания (трамблера)
Ремонт трамблера Volkswagen Passat B3

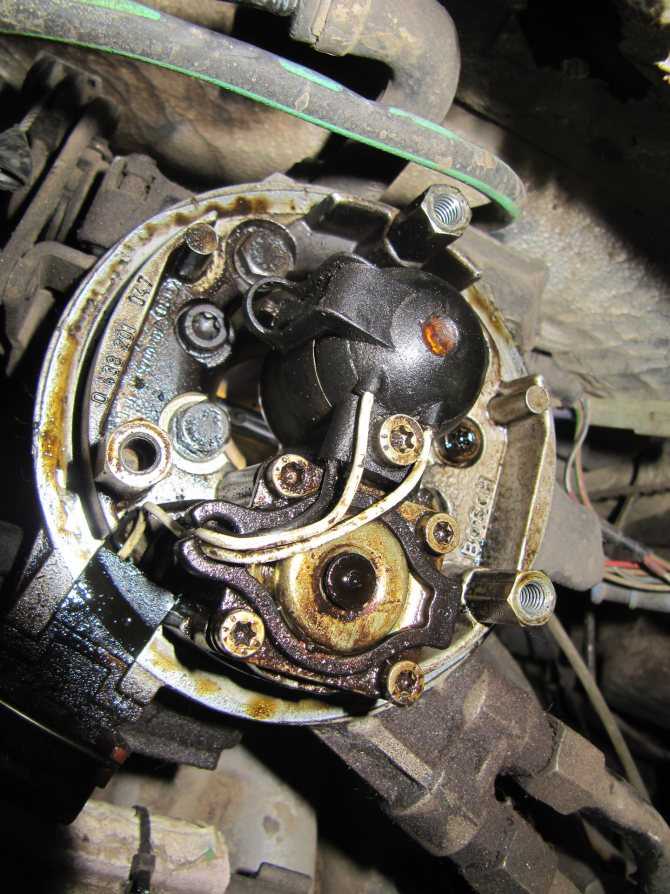

При снятии крышки с проводами, бегунка и пластмассового уплотнителя, видно верхнюю часть вала распределителя зажигания. На него надета чашка с прорезями по бокам – стальной экран.
Стопорное кольцо и штифт, готовый покинуть свое место
От смещения вверх по валу его удерживает стопорное кольцо. А проворачивание экрана по оси предотвращает стопорный штифт. Его не видно, он вставлен в канавку на валу, совмещенную с прорезью на внутренней части экрана (коронки).
Штифт похож на кусочек проволоки или обломок тонкого сверла длинной 5 мм
Изначально он плотно сидит в гнезде и конструкция не имеет люфта. Но с возрастом посадочное место разбивается, и зажигание начинает «гулять».
Какой бы сильной не была искра, импульс подается несвоевременно или отсутствует. Двигатель работает с перебоями, снижается тяга, проблематично выставить холостой ход, увеличивается расход топлива.
Нередко автолюбители, наблюдая весь этот набор, не заботятся о диагностике, катаются до полной остановки. Да и на сервисе чаще предлагают сменить шаговый регулятор холостого хода или потенциометр дросселя. Искра-то есть, а обороты плавают. Резонно.
Но эти действия бьют по бюджету, а проблемы не решают. Вся история из-за распределителя зажигания.

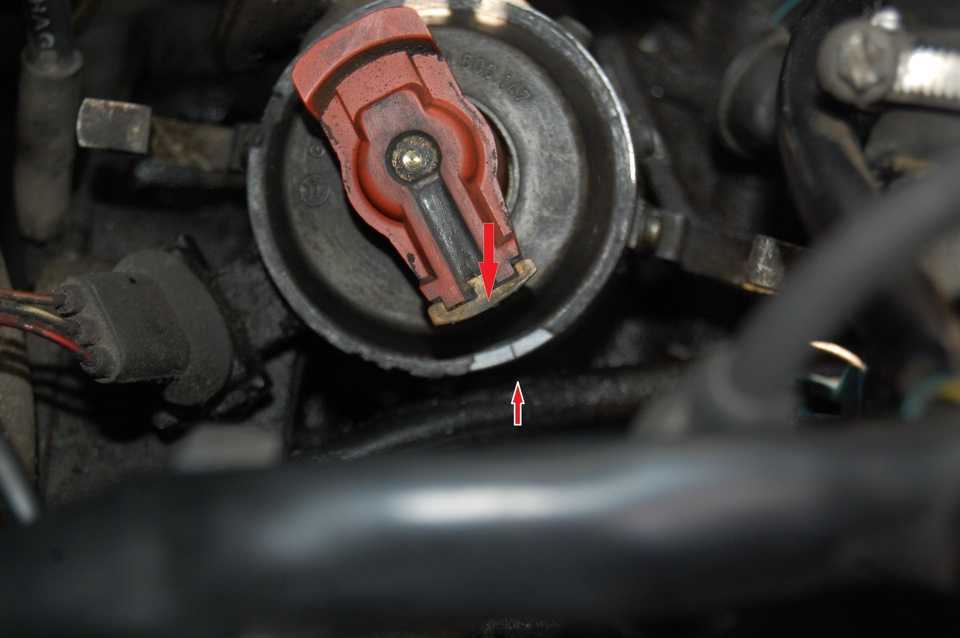

Если машина окончательно заглохла, нужно скинуть крышку трамблера и подвигать описанную выше коронку. Если она проворачивается на штоке, то в этом и суть поломки.
Скорее всего, стопорный штифт вылетел из гнезда. Нужно его найти и вставить на место или заменить чем-то похожим. Тогда будет шанс попасть на СТО или домой своим ходом.
Есть одна тонкость
Вставленный штифт должен сначала накрываться уплотнительной тонкой шайбой, а уж затем фиксироваться стопорным кольцом. Иначе все повторится.
Защитная шайба под стопорным кольцом
Автомобили Фольксваген Пассат Б3 давно не выпускают, но на них еще ездят, ремонтируют. Возможно, трамблер уже подвергался вторжению и дополнительная шайба потерялась. Поэтому следует найти что-то подходящее, накрыть штифт и зафиксировать все кольцом.
Последовательность подключения проводов между свечами и трамблером
Но впоследствии трамблер лучше заменить. Люфт стального экрана не даст возможности четко выставить угол зажигания, езда будет не комфортной.
Так же необходимо обнулить память ЭБУ. Это даст возможность «мозгам» стереть ошибки, записать свежий алгоритм работы систем двигателя.
Следующий узкий момент
Если в машине приходит в негодность лямбда-зонд, многие скидывают клемму и катаются так. ЭБУ со временем учится обходить ошибки, работает с тем, что есть. При установке нового трамблера этот фокус вряд ли пройдет.
Восстановленные заводские настройки систем зажигания и впрыска будут усиленно требовать параметры предоставляемые лямбдой. Без них о точной настройке работы двигателя нет и речи, особенно когда двигатель прогреется до рабочей температуры.
Подключение лямбда-датчика расставит все по местам. Прогрев двигатель, обнулив память блока управления и прокатившись с десяток километров в разных режимах, владелец почувствует открывшееся второе дыхание подержанного авто. Желание от него избавиться тут же пропадет.
Важное напоминание
Остальные метки сойдутся сами, если в придачу не меняли ремень ГРМ и его ролик.
Начав эксплуатировать авто, может показаться, что езда не стала на много лучше. Дергания и провалы устраняются на полностью прогретом двигателе путем регулировки угла зажигания. Выполняется это поворачиванием трамблера вокруг оси. Для этого ослабляется болт на 13 у основания распределителя.
Болт регулировки угла зажигания
На СТО зажигание выставляют по стробоскопу, но можно и без него. Нужно прислушиваться к поведению машины в движении и продолжать регулировки. Требуемый угол будет найден, двигатель заработает ровно, езда станет приятной, расход горючего придет в норму.
Поездив с неделю, можно повторить регулировку зажигания. Новые детали притрутся, и угол потребует корректировки. Это уже текучка, позволяющая улучшить рабочие характеристики двигателя.
Учитесь чувствовать, слушать автомобиль. Бонусом получите экономию средств и уверенность на дороге.
Интересные факты
В переводе из немецкого — означает «народный автомобиль». Действительно, он был создан под потребности большой семьи. Черный Фольксваген был любимцем самого Адольфа Гитлера. Для производства авто этой марки был основан целый завод. Первая партия «народных автомобилей» была выпущена в количестве всего 12 штук. В немецких музеях Вы можете ознакомиться с фотографиями первой комплектации данного авто.
Passat марки VR — это первая модель, созданная на платформе Volkswagen. Предыдущие автомобили этой марки изготавливались на базе Audi.
Passat B3 VR6 получил более обтекаемый кузов и широкую окантовку по периметру, а так же пятиступенчастую коробку передач. В этом поколении Фольксвагенов, коробку передач установили в поперечном положении. До этого, их ставили продольно. Самая мощная модель была выпущена в 1991 году — Passat B3 с двигателем VR6, скорость которой развивалась до 224 км/ч.
Установка поршня первого цилиндра в ВМТ
Подключите тахометр к цепи низкого напряжения зажигания следующим образом: Снимите крышку распределителя, ослабьте крепление распределителя. Слегка повернул трамблер так, чтобы риск на корпусе трамблера совпал с центром ползуна. Я завел двигатель. Блок управления блокирует управление опережения зажигания. Подключил стробоскоп и, направив его в отверстие в коробке, поправил риск, повернув трамблер. Подключил исправления к блоку УОЗ.
Проверял свою работу стробоскопом. Но на самом деле, вдруг к вам кто-то был и поставил на поворот, тогда лучше сразу снять крышку в начале и посмотреть, как она расположена при двигателе в ВМТ, чтобы потом не впадать в панику и попробуйте отрегулировать это.
Регулировка угла опережения зажигания Фольксваген ПассатВ3
Автомобили Фольксваген Пассат В3 это современный автомобиль и многие его системы и узлы требуют точной и чёткой настройки, только тогда автомобиль будет правильно работать. Система зажигания Фольксваген Пассат В3 очень надёжна и от правильной регулировки угла опережения зажигания (УОЗ) зависит слаженная и безотказная работа двигателя и его систем.
Для того что бы отрегулировать УОЗ, прежде всего нужно быть уверенным в правильной установке меток ГРМ.
Далее совмещаем метки на клиновом шкиву колен вала с меткой на пластиковом кожухе, на зубчатом шкиву распредвала тоже есть есть метки «» и «I» а между ними углубление — вот это углубление должно стоять вертикально и тоже напротив метки на пластиковом верхнем кожухе со стороны клапанной крышки, снимаем крышку с распределителя зажигания, там внутри под пыльником на трамблере будет метка, совмещаем эту метку с меткой на бегунке поворачивая трамблер.
Запускаем двигатель, двигатель должен работать на Х Х и прогрет до рабочей температуры 90-95С, все электро потребители должны быть выключены, вентилятор охлаждения не должен работать. На маховике есть метки «» и «I«, («0» — это ВМТ, «I» — метка 6º до ВМТ).
Если вдруг нет метки «I«, то «I» — 6ºдо метки ««, это примерно 12 мм до метки ««.
Подключаем стробоскоп «+» и «-« к аккумулятору, набрасываем считывающую клемму на ВВ провод первого цилиндра. Если на этой клемме есть стрелка, то она должна указывать на свечу, выставляем на стробоскопе 6º, если есть такая опция, направляем луч стробоскопа в смотровое окно, на маховик сцепления.
Для выставления УОЗ, поворачиваем корпус распределителя зажигания вокруг своей оси, что бы совместить метку «I» с нижним краем смотрового окна, это и есть УОЗ «как книжка пишет».
Можно попробовать выставит УОЗ в домашних условиях при отсутствии стробоскопа и VAG-COM ещё и таким способом:
Выставить маховик на метку «I», включить зажигание и поворачивать трамблер против часовой до щелчка реле бензонасоса, все УОЗ выставлен, если завести потом двигатель и проверить УОЗ, то стробоскоп покажет +/- 1º.
Как Выставить Зажигание На 402 Двигатель Карбюратор
На рисунке А — смотровое окно МКПП, В — АКПП. Изображено положение метки «» — ВМТ, метка «I» находится раньше, по ходу вращения маховика, где-то на 12-15 мм. (на некоторых двигателях метки «I» нет).
Автомобили Фольксваген Пассат В3 это современный автомобиль и многие его системы и узлы требуют точной и чёткой настройки, только тогда автомобиль будет правильно работать.
Система зажигания Фольксваген Пассат В3 очень надёжна и от правильной регулировки угла опережения зажигания (УОЗ) зависит слаженная и безотказная работа двигателя и его систем.
Для того что бы отрегулировать УОЗ, прежде всего нужно быть уверенным в правильной установке меток ГРМ.
Далее совмещаем метки на клиновом шкиву колен вала с меткой на пластиковом кожухе, на зубчатом шкиву распредвала тоже есть есть метки «0» и «I» а между ними углубление — вот это углубление должно стоять вертикально и тоже напротив метки на пластиковом верхнем кожухе со стороны клапанной крышки, снимаем крышку с распределителя зажигания, там внутри под пыльником на трамблере будет метка, совмещаем эту метку с меткой на бегунке поворачивая трамблер.
Запускаем двигатель, двигатель должен работать на Х Х и прогрет до рабочей температуры 90-95С, все электро потребители должны быть выключены, вентилятор охлаждения не должен работать. На маховике есть метки «0» и «I«, («0» — это ВМТ, «I» — метка 6º до ВМТ).
Если вдруг нет метки «I«, то «I» — 6ºдо метки «0«, это примерно 12 мм до метки «0«.
Подключаем стробоскоп «+» и «-« к аккумулятору, набрасываем считывающую клемму на ВВ провод первого цилиндра. Если на этой клемме есть стрелка, то она должна указывать на свечу, выставляем на стробоскопе 6º, если есть такая опция, направляем луч стробоскопа в смотровое окно, на маховик сцепления.
Установка зажигания автомобиля ЗИЛ-131
Для выставления УОЗ, поворачиваем корпус распределителя зажигания вокруг своей оси, что бы совместить метку «I» с нижним краем смотрового окна, это и есть УОЗ «как книжка пишет».
Можно попробовать выставит УОЗ в домашних условиях при отсутствии стробоскопа и VAG-COM ещё и таким способом:
Выставить маховик на метку «I», включить зажигание и поворачивать трамблер против часовой до щелчка реле бензонасоса, все УОЗ выставлен, если завести потом двигатель и проверить УОЗ, то стробоскоп покажет +/- 1º.
На рисунке А — смотровое окно МКПП, В — АКПП. Изображено положение метки «0» — ВМТ, метка «I» находится раньше, по ходу вращения маховика, где-то на 12-15 мм. (на некоторых двигателях метки «I» нет).
www.passat3.ru
Зажигание на гольф 3 как выставить. Зажигание на фольксвагене гольф 3 выставить бк
Проверить целостность защитных колпачков.
3.34 Проверка/регулировка установки угла опережения зажигания
Смазка распределителя зажигания Электронные системы зажигания не требуют смазки во время технического обслуживания, но распределитель контактного типа необходимо смазывать во время каждой проверки и регулировки контактов. Нанесите тонкий слой универсального масла на поверхность распределительного вала D, рис. Смажьте центробежный механизм регулятора.
Для этого удобно использовать специальное масло в аэрозольном баллоне с гибкой насадкой. Сопла должны быть вставлены в распределитель через вырезы в верхней пластине подшипника и переключатель пластину.
Будьте осторожны, чтобы масло не попало на контакты переключателя. Установка времени зажигания На двигателях с контактным выключателем установите начальное время зажигания после обслуживания, очистки, проверки или замены контактов выключателя и регулировки УЗСК.
Кроме того, время зажигания следует корректировать во всех случаях, когда трамблер двигался со своего места, вне зависимости от типа системы зажигания
Перед установкой времени зажигания важно правильно отрегулировать зазор между контактами УЗСК
Наиболее точную настройку угла опережения зажигания можно произвести с помощью стробоскопа, хотя примерную настройку можно сделать и без него, см.
Прогрейте двигатель, отсоедините шланг регулятора вакуума, а затем подключите стробоскоп и тахометр к системе зажигания. Существует множество различных конструкций этих устройств с разными источниками питания и способами подключения, поэтому их следует подключать в соответствии с инструкциями производителя. Принцип работы стробоскопа следующий: поскольку вспышки происходят более десяти раз в секунду, глаз наблюдателя видит шкив только тогда, когда он горит, поэтому кажется, что 4, метка на шкиве неподвижна.
Видимое положение метки относительно указателя показывает реальный угол того, как настроить зажигание на зажигание Volkswagen Golf 3 на данный момент.
Если этикетка плохо видна, выделите ее белой краской перед началом теста. На рис. На двигателях 1. Помните, что при увеличении оборотов двигателя время зажигания изменяется из-за работы центробежного регулятора, поэтому при регулировке начального момента зажигания необходимо поддерживать обороты двигателя, указанные в разделе «Технические данные».
Также отсоедините и заглушите трубку регулятора вакуума. Если на панели приборов нет тахометра, используйте портативный тахометр для измерения оборотов двигателя.
Признаки, симптомы и причины неисправности датчиков в автомобиле.
Доброго времени суток уважаемые читатели, в этой статье мы разберем многие причины но в основном симптомы неисправности датчиков автомобиля. Помните, что прежде чем ехать в сто и паниковать стоит потратить немного времени и постараться самому найти причину неисправности и сэкономить средства.
Признаки неисправности датчика ДПДЗ:
— на холостом ходу возможны высокие обороты, это наиболее характерный признак; — заметное снижение мощности двигателя и ухудшение приемистости; — при нажатии акселератора рывки, провалы и подергивания; — плавающие обороты на холостом ходу; — при переключении передач самопроизвольно выключается двигатель; — возможны перегревы; — детонация. (лично у меня симптомами были высокие обороты, отсутствие возможности тормозить двигателем, рывки, понижение мощности и соответственно повышенный расход бензина).
на фото видно сильно изношенные дорожки
Причинами неисправности датчика ДПДЗ могут быть: — окисление контактов — помочь в этом случае можно, надо взять специальную жидкость WD и ватным тампоном почистить все контакты в колодке и под крышкой; — изношенные подложки датчиков в том случае, если в их конструкции было предусмотрено напыление резистивного слоя; — выходит из строя подвижный контакт — возможна поломка какого-нибудь наконечника этого контакта, тогда образуется задир и другие наконечники тоже выходят из строя; — дроссельная заслонка на холостом ходу до конца не закрывается — в этом случае можно немножко подпилить напильником посадочные места датчика и заслонка должна будет закрыться.
Датчик дпдз выходит из строя редко, однако рядовой автовладелец не сможет диагностировать выход его из строя, так же некоторые не знают где находится датчик. Датчик располагается напротив дроссельной заслонки.
Ошибка check выскакивает не всегда.
Признаки неисправности клапана холостого хода:
— неустойчивые обороты двигателя на холостом ходу; — самопроизвольное повышение или снижение оборотов двигателя; — остановка работы двигателя при выключении передачи; — отсутствие повышенных оборотов при запуске холодного двигателя; — снижение оборотов холостого хода двигателя при включении нагрузки (фары, печка и т.д).
К лапан холостого хода в таком состоянии нормально функционировать не сможет.
Ошибка check выскакивает не всегда.
Лучшая профилактика клапана холостого хода это периодически снимать и чистить клапан холостого хода, обычно это делают осенью и весной. Расположен клапан возле дроссельной заслонки.
Признаки неисправности датчика ДМРВ:
Признаки неисправности датчика дмрв или абсолютного давления во впускном характеризуются: — До 70 градусов машина более менее работает хорошо, после 70 начинается нестабильный холостой ход; — Провалы при разгоне и подтраивания; — Машина иногда глохнет на холостом ходу при резком нажатии педали газа; — Повышенный расход; — Неприятный запах выхлопа; — Хлопки в глушителе при работе и иногда хлопки во впускном коллекторе. (неправильный угол опережения зажигания из-за неисправного датчика)
Датчик расхода воздуха очень чувствительный и чистить его самому не рекомендуется, чем чаще вы меняете фильтр тем дольше он вам прослужит.
Ошибка check выскакивает только тогда, когда датчик дмрв перестал работать окончательно, а давать неверные показания может долгое время.
Проверить дмрв или датчик массового расхода воздуха можно имея под рукой мультиметр или диагностический сканер.
Признаки неисправности датчика скорости:
— спидометр не работает или дает неверные показания; — нестабильный холостой ход; — повышенный расход горючего; — мотор перестает развивать полную мощность. — стрелка указателя топлива почти мгновенно реагирует на колебания уровня топлива в баке, т.к. компьютер думает, что автомобиль не движется, и меньше «сглаживает» показания датчика; — одометр не наматывает пробег; датчик в акпп — АКПП при переключении скорости сбрасывается сама на нейтралку, или самопроизвольно нелогично переключается; — машина перестает реагировать на педаль газа и идёт накатом; — при городском движении при наборе скорости коробка резко повышает обороты и не ускоряется, не реагирует на другие режимы 2 и 1. Она как бы едет только на 1 скорости но не тормозит двигателем.
Фотоотчет Установка угла опережения зажигания на двигателе 2E
VWilliam
Я здесь живу

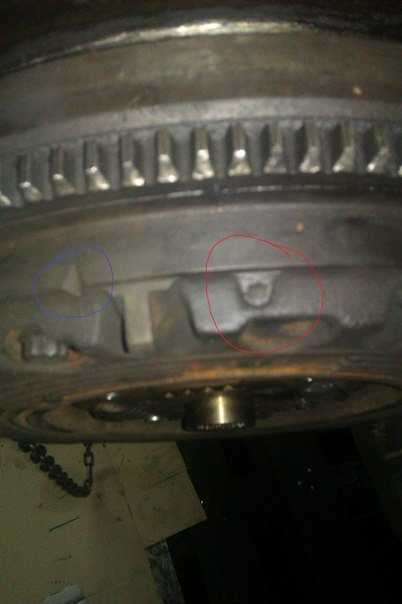

Ребята, а по 2Е с АКП внесёте ясность? Как все-таки ориентировать маховик если нет отдельной метки 6 град.?
2,5 зубца маховика недоходя до 0, как указано выше в одном из постов — это верная метода?
дмитрий леонидович
Schnelle Passaten! Hände hoch!
У меня 2Е с АКПП 096 1991 года. Раньше тоже мучался, где смотреть метку 6 градусов. Сам настраиваю стробоскопом, так как мне его подключить быстрее, чем снимать пластиковый кожух закрывающий распредвал. ЭТА МЕТКА ВВИДЕ ВЫБИТОЙ ПОЛОСКИ ПОЯВЛЯЕТСЯ ТОЧНО НА УРОВНЕ НИЖНЕГО СРЕЗА ОВАЛЬНОГО ОКНА! Снимал фишку с синего ДТОЖ!
При настройке без стробоскопа всё так же.
Расход топлива сейчас зимой в -25* при езде по гористой трассе составляет полный бак 75 литров на 800 км. плюс 3 часа холостого хода
(сон в машине). Думаю не менее 5 литров в час, получается 75-15/800=7.5 литра на 100 км. 1.Новый расходомер. 2.Новый ориг. ДТОЖ. 3.Новые свечи . 4.Новая лямбда NGK. 5.Исправный ДПДЗ.
При снятии фишки с датчика температуры, контроллер переводит двигатель на работу по аварийной программе (notlaufprogramm) «ковыляй домой». Регулировка угла не осуществляется. Напомню, что речь идет о DIGIFANT, распределенный впрыск. В нем нет параметров сохраняемых в памяти, поэтому и нет базовых настроек.
