БМВ Е39 — не крутит стартер

Стартер БМВ Е39 является важным внешним источником энергии для двигателя. Проблемы, возникающие с элементами и узлами, с которыми он связан приводят к обездвиживанию автомобиля. Почему не срабатывает и не крутит стартер?! Причины могут быть разные, но найти поломки, а точнее определить некоторые источник неисправности возможно по симптомам, в ином случае — только диагностика. В данной статье приводятся самые распространенные проблемы БМВ Е39 (М52, М54, М57) связанные с (не) работой стартера. Но стоит заметить, что эти неисправности также встречаются в модельном ряде 3 серии Е46, 7 Е38, Х3 Е83 и Х5 Е53 и т.д..

Это не исчерпывающее руководство, и если проблема не решена, рекомендуем обратится к механику по Вашему месту жительства, разумеется если Вам повезло, и такой специалист благодаря своему опыту способен Вам помочь.

Так уж сложилось, что некоторые проблемы «заявляют» о себе внезапно, даже если автомобиль заводился всегда отлично, в один не совсем приятный день, Вы поймете, что в Вашей Ласточке — БМВ Е39 не крутит стартер. И это в 90% случаях тогда, когда Вы не просто спешите, а уже и опаздываете.

Если при включении зажигания электроприборы работают, а стартер один раз «щелкнет» (или вовсе не щелкает), но не крутит, то проверьте питание на проводе от замка зажигания, подключите стартер на прямую. В том случае, если на прямую стартер крутит, а питание на замке имеется — нужно смотреть блок EWS (на BMW E39 и ее ровесниках из других серий — это частая проблема), так как сигнал идет от замка на блок, а от втягивающего реле, которое в нем установлено на стартер.

Отключите датчик уровня масла, если мотор не заведется, это подтвердит предположение о неисправности блока, но это по сути лишнее время, поэтому возможно сразу перейти к блоку, но на заметку возьмите.

Чтобы снять блок ЕВС, необходимо со стороны водителя снизу с левой стороны (ниша под коленом) снять крышку. В бардачке Вы увидите белую коробочку, это и есть блок EWS.

Скорее всего у Вас с собой нету лампы Алладина, и новый блок он Вам не нарисует. Поэтому, пока Алладин едет к Вам на помощь в какой-то маршрутке, Вы, временно можете оживить машинку постучав по блоку с тыльной стороны ладошкой, он начинает щелкать и двигатель должен запустится. Метод конечно же колхозный, но Вы же спешите?!

Данное решение поможет временно, и чтобы в дальнейшем проблему решить полностью, рекомендуется — замена тягового реле (втягивающего), прошивка.

Но бывает такое, что EWS ключ не распознает, ключи теряются/отписываются — в таком случае нужна инициализация ключа или диагностика.

Также бывает, что стартер БМВ Е39 не крутит на горячую, и оживает только с 10-го или более раза, на холодную же — работает без проблем. Проблема скорее в том же EWS, необходимо перемкнуть на разъеме EWS два толстых черных провода.

В том случае, если симптомы такие же как выше, и БК не выдает ошибок, возможна проблема:

• с клеммой под днищем (чтобы проверить, возможно подсоединить провод с другого АКБ на клемму +, которая на моторе, а минус на массу);
• с массой на двигателе. Провод (находиться рядом с картером двигателям и соединен с кузовом), окислился в результате чего на двигателе нету массы;

Если вышеописанные решения проблему не устранили, рекомендуем проверить на целостность плюсовой провод под ногами водителя, замок зажигания, массу между кузовом и АКБ, или датчик температуры двигателя.

Выбор стартера на замену

Номер оригинального стартера Bosch — 0001108157. Стоимость колеблется в пределах 15 тыс. рублей. Если удастся найти модель с разборок в хорошем состоянии, то можно купить его всего за 3-4 тыс. рублей.

Что касается выбора аналогов, в зависимости от модификации немецкого авто:

• для бензиновых моделей, оснащённых моторами на 2.0-3.0 литра подходят такие устройства: ERA 220147 1,4 kwt, Hella 8EA 012 526-841 1,4 kwt, Da Silva 021178 1,4 kwt, Farcom 103630;
• для бензиновых моделей, оснащённых моторами на 3,5 литра: Walglobal 17497N 1,7 kwt, AD Kuhner 10792 1,7 kwt, HC-Cargo 112553 1,7 kwt, Herth+Buss Elparts 42016920 1,7 kwt;
• для дизельных моторов: Atl Autotechnik A12620 2,2 kwt, AD Kuhner 101171 2,2 kwt, AES 13.130.026 2,2 kwt.

Электрическая часть стартера BMW E39

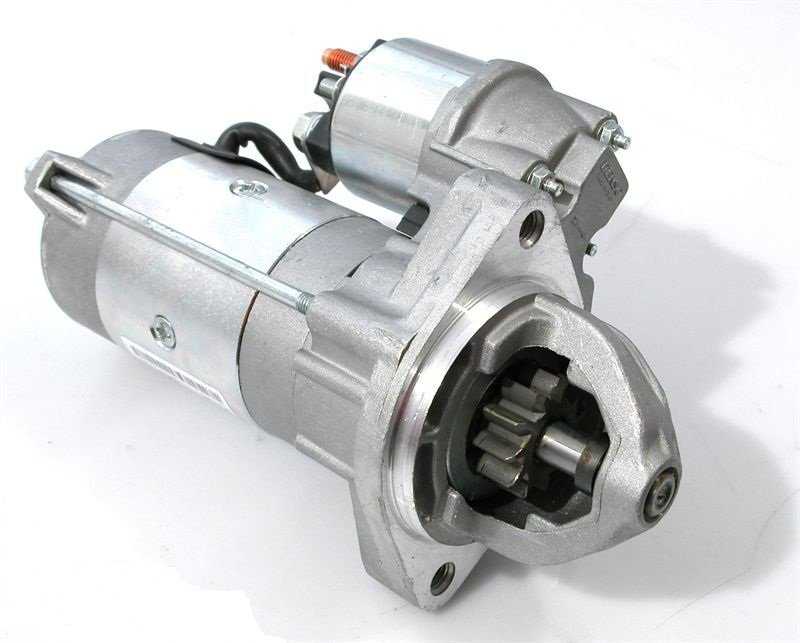

Стартер BMW E39

Итак, после поворота ключа зажигания напряжение подается на электромагнит втягивающего реле, после этого сердечник электромагнита отходит назад, двигая бендикс к маховику, и в это же время сердечник, в торце которого закреплена контактная шайба, замыкающая контакты, включает электрическую цепь самого стартера. Следует заметить, что в середине стартера есть ещё так называемые щётки – это контакты, по которым ток передаётся на обмотки якоря стартера. Так вот, одна из причин плохой работы, а то и вовсе отказа стартера заключается в плохом соединении этих контактов с проводами. При этом места соединения сильно разогреваются, иногда провода дымят, видно искрение.

Ещё одна причина, по которой теряется часть мощности стартера, это обрыв части ниток провода (провод многожильный) или использование проводов с недостаточным поперечным сечением (тонких проводов), что приводит к потере напряжения и, соответственно, мощности стартера.

Довольно закономерной причиной плохой работы стартера является износ щёток стартера, и чем старее стартер, тем чаще она возникает.

Так выглядят щётки стартера

Происходит это ещё и потому, что со временем изнашивается и коллектор, на котором появляются шероховатости, приводящие к преждевременному износу щёток. Дополнительные причины, по которым стартер плохо работает или не работает вообще – это обрывы обмоток статора или ротора, а также замыкание витков обмоток статора или ротора. Обрывы, как правило, видно и невооруженным глазом, а вот замыкание между витками диагностировать сложнее и для этого лучше обратиться к специалисту.

Типичные проблемы в электрической части стартера BMW E39

1. Плохое соединение на контакте подачи напряжения на втягивающие реле.
2. Плохое соединение на клеммах от втягивающего реле до обмоток стартера (большие клеммы).
3. Загорание и, следственно, плохой контакт на контактной шайбе внутри втягивающего реле.
4. Обрыв части ниток провода.
5. Износ или зависание щёток.
6. Обрыв провода, соединяющего двигатель с массой автомобиля.
7. Разряженная аккумуляторная батарея.

Проблемы со стартером на БМВ Е39и их устранение

Если стартер не крутит и машина не заводится, то необходимо проверить исправность узла. Все поломки разделяются на механические и электрические. Первые определяются преимущественно визуальным осмотром или на слух. Для диагностики вторых используется «прозвонка» мультиметром. Также рекомендуется разборка и внешний осмотр составляющих электрической цепи.

В первую очередь внимание следует уделить щеткам. Их чрезмерный износ является частой причиной нестабильного электрического контакта

Щетки не должны быть подгоревшими или иметь прочие заметные дефекты. При обнаружении любых отклонений щетки подлежат замене.

Также внимание следует уделить коллектору. Его чрезмерный износ или механическое повреждение говорит об необходимости покупки нового узла

Восстановление коллектора малоэффективно и лишь на время вернет якорь двигателя в строй.

Осмотр коллектора

Подгорание обмоток и межвитковые замыкания также выводят стартер из строя. Устранение поломки возможно лишь заменой якоря на новый. Так как его стоимость близка к цене на весь узел в сборе, многие автовладельцы рекомендуют приобретать новый стартер.

Осмотр якоря

Это интересно: Когда выпустят ё-мобиль — объясняем по порядку

7.3.12 Снятие и установка стартера

Сервисное обслуживание и эксплуатация

Руководства ￫ BMW ￫ 5 (E39) (БМВ 5)

Снятие и установка стартера

Стартер находится сбоку, у плоскости соединения блока цилиндров и КПП.

1. Отсоедините кабель массы от аккумуляторной батареи. Батарея расположена в багажнике сзади правой боковой облицовки. При отсоединении батареи стираются записи в электронных блоках памяти, в частности, памяти неисправностей двигателя. Обратитесь к рекомендациям Раздела Снятие и установка аккумуляторной батареи. 2. Заизолируйте лентой клемму кабеля, идущего к отрицательному полюсу аккумуляторной батареи, чтобы исключить случайный контакт. 3. Снимите заднюю нижнюю облицовку двигательного отсека, обратитесь к Разделу Снятие и установка нижнего щитка двигательного отсека. 4. Отсоедините следующие провода: 1 — клеммы 30 от положительного полюса аккумуляторной батареи; 2 — клеммы 50 от выключателя зажигания. Пометьте прокладку проводов, чтобы не ошибиться при сборке. 5. Выверните болты крепления стартера со стороны КПП с помощью удлинителя. 6. Выньте стартер.

1. Проверьте шестерню привода стартера и зубчатый венец маховика. Обратитесь к сопроводительной иллюстрации. 2. Установите стартер и закрепите болты крепления моментом 50 Нм. 3. Закрепите провод у клеммы 30 моментом 10 Нм, у клеммы 50 моментом 5 Нм. Провода проложите в соответствии с маркировкой, нанесенной при отсоединении. Следите за тем, чтобы они не перетирались о смежные конструкции. 4. Установите заднюю нижнюю облицовку двигательного отсека, обратитесь к Разделу Снятие и установка нижнего щитка двигательного отсека. 5. Присоедините кабель массы к аккумуляторной батарее. Установите часы, запрограммируйте станции радиоприемника.

Неисправности стартера

Если пускатель не в состоянии запустить мотор, необходимо провести диагностику. Все поломки принято делить на механические и электрические. Определить первые можно на слух или визуально. Чтобы выявить пробой или другие электрические неполадки, понадобится тестер. В сложных случаях все неисправности рекомендуется проверять на разобранном устройстве, включая тщательный осмотр всей электроцепи.

1. Первый элемент стартера BMW E39, который приходит в негодность чаще остальных, это щётки. Их чрезмерный износ не позволяет давать стабильный электрический контакт. Данные компоненты не должны быть обгоревшими или иметь прочие дефекты. Любое несоответствие щёток — повод для их замены.
2. Реже выходит из строя коллектор. Механическое повреждение якорного коллектора практически не восстанавливается. Даже если это удастся сделать, ротор лишь кратковременно вернётся в строй.
3. Повреждают стартер также различные замыкания. Например, межвитковый пробой или подгорание обмоток вынуждают заменять якорь или целиком весь стартер. Последнее можно объяснить тем, что цена на новый ротор немногим ниже цены пускового устройства.

Автомобиль не хочет заводиться

Ситуация, когда не крутит стартер БМВ Е39 – не самый распространенный отказ, но проблемы она создает весомые, не позволяя пользоваться машиной. Данная модель популярна в нашей стране, и она традиционно имеет положительные отзывы и отличную репутацию, причем это касается и родной немецкой и отечественной сборок. К сожалению, от поломок не застрахована даже такая надежная и высокотехнологичная машина.

Стартер для БМВ Е39 имеет вполне типовую конструкцию и компоновку, и его отказы характерны для пусковых устройств автомобилей. С позиции автовладельца это выглядит так: он поворачивает ключ зажигания, и ничего не происходит, или же стартер начинает работать и даже загорается соответствующий индикатор, но двигатель он не крутит.

Ещё одной разновидностью являются системные случаи, когда отсутствует зажигание в определенных условиях, например при разогретой машине.

Как правило, визуально проблему с ходу диагностировать трудно и приходится обращаться в специализированный автосервис или брать в руки инструмент. Самостоятельный подход не рекомендуется без наличия соответствующих знаний и прикладного опыта.

Алгоритм действий следующий:

Убедиться, что проблема не в аккумуляторе, и электричество поступает на пусковой механизм. Конструкционно это компактный, но мощный электродвигатель, рассчитанный на короткий цикл работы, в течение которого должен завестись основной двигатель. Если не крутит стартер БМВ Е39 при достаточном питании, то можно считать, что источник проблемы локализован.
Очистить стартер от грязи и проверить правильность его подсоединения, а так же целостность проводов.
Демонтировать его с БМВ Е39, для чего понадобится стандартный набор ключей

Способ крепления не доставит при снятии серьезных сложностей.
Произвести разборку
При этом важно не только обратить внимание на состояние комплектующих, но и очистить их и убедиться в надежном соединении электрических проводов.
В зависимости от состояния принимается решение о замене всего стартера для автомобиля БМВ Е39 или отдельных его частей. Естественно, стоит покупать оригинальные комплектующие
Запчасти сомнительного производства способны негативно отразиться на работе, что просто недопустимо для машины такого уровня

Если машина уже подвергалась подобному вмешательству, то стоит убедиться, что не были установлены детали другого производства.
Ремонт и сборка. Независимо от того, что менялось, имеет смысл заново закрепить контакты, предварительно их зачистив. В процессе эксплуатации они оказываются не в самых благоприятных условиях с активным загрязнением, воздействием воды, резкой сменой температуры. В любом случае, зачистка им не повредит.
Монтаж в обратном порядке.

Снятие стартера М52 — бортжурнал BMW 3 series Coupe 1996 года на DRIVE2

Все наверное уже в курсе что снятие стартера это просто ГЕМОРРОЙ если вы не шарите толком в Машинах лучше отдайте в сервис и то не все возьмутся за эту работу ! на снятие у меня ушло аж три вечера ! Снимал и откручивал через верх!

Первым делом ОТКЛЮЧАЕМ АКБ ! Снимаем воздушный фильтр, ДМРВ, гофрированный кожух, щуп и Дроссельную заслонку.

так же откручиваем щиток с проводами, теперь появилось достаточно места что бы добраться до болтов )

Вот как то так откручивали нижний болт !что бы сорвать его пришлось применить тяжелую артиллерию но без фанатизма! отделался двумя легкими ударами ну а потом от руки пошел! откручивал обычным накидным ключом на 10 что не есть хорошо! НУЖЕН БЫЛ накидной Звездочкой профиля Е-12 которого к сожалению не нашел в магазинах! но прикупил ГОЛовку Е 12 которой откручивал Верхний болт!

Ну вот и главный герой Верхний второй болт, который мы пытались открутить аж два вечера ! Пробывал даже с ямы открутить удлинителем в 50 см что без успешно! Вот здесь как раз нужен накидной ключ Звездой Е-12 !ибо головкой с воротком туда не подлезть ! Пришлось за место воротка использовать КЕРН и пару трубок для рычага!

Вот чем откручивали верхний болт! Головка е-12 , керн, длинная головка и пруток использовали в качестве рычага !

Болты открутили, теперь откручиваем провода и вытаскиваем стартер )

ну вот и сам Стартер)

13.24 Снятие стартера

Снятие стартера

Так как мощный стартер дизеля должен развивать значительный крутящий момент, то он снабжен дополнительно, в крышке со стороны коллектора, креплением (3).

Исправность стартера можно проверить только в снятом состоянии. Стартер также необходимо снимать для замены щеток или для проверки магнитного переключателя. Прежде чем Вы отсоедините показанные на рисунке электрические соединения (1 — главный электрический провод; 2 — провод магнитного переключателя), отсоедините провода от массы аккумуляторной батареи, иначе при отсоединении вышеуказанных кабелей может возникнуть опасное искрение.

Отключите провод массы от клеммы аккумуляторной батареи. Приподнимите автомобиль спереди и зафиксируйте. Пометьте главный электрический провод и отсоедините его от стартера. Отсоедините провод (пометьте) от магнитного переключателя. Открутите держатели проводов стартера. Двигатель типа «С»: если имеется, снимите пластину термической защиты. Открутите крепление стартера (3 болта), при этом пометьте расположение центровочной гильзы. Если установлена, то снимите заднюю опору стартера. Снимите стартер с двигателя и выньте под автомобилем из моторного отсека. Двигатель типа «F»: снимите корпус воздушного фильтра. Выкрутите 3 болта крепления стартера. При этом пометьте расположение центровочной гильзы. Снимите крышку стартера (если установлена). Снимите заднюю опору стартера. Выньте стартер снизу из моторного отсека. 16-клапанный двигатель: снимите термическую защиту выхлопа (2 болта). Выкрутите 3 болта крепления стартера. При этом пометьте расположение центровочной гильзы. Снимите правовое переднее колесо. Снимите усиление выпускного коллектора глушителя с корпуса двигателя (2 болта). Снимите заднюю опору стартера (3 болта) и снимите стартер с двигателя. Выньте стартер из моторного отсека с правой стороны выше тяги рулевой трапеции.

Снятие магнитного переключателя

Нельзя разбирать испорченный магнитный переключатель стартера, его надо заменять целиком.

Снимите стартер и зажмите его в тисках с защитными щечками. В зависимости от типа стартера отпустите 2 и, соответственно, 3 болта во фланце магнитного переключателя стартера. Открутите электрическое соединение со стартером и отцепите тягу магнитного переключателя от пусковой вилки. Выньте магнитный переключатель из стартера. При сборке ушко тяги магнитного переключателя смажьте высокотемпературной смазкой (например, Liqui Moly 320) и прикрепите к пусковой вилке. Следите за правильным расположением возвратной пружины, а затем установите корпус магнитного переключателя на место и затяните его болтами.

Замена щеток стартера

Если стартер отказывается работать, то, возможно, щетки только заклинены (если они не изношены до минимального размера). Для замены Вам потребуется мощный паяльник минимум на 150 Вт. Если у Вас его нет, то надо обратиться в автомастерскую к автомобильному электрику, при этом снимая и устанавливая стартер самостоятельно. Там Ваш стартер, кроме того, будет проверен на наличие механических и электрических неисправностей.

Снимите стартер. В зависимости от типа стартера, снятие щитка коллектора (распорный болт) осуществляется по-разному. После снятия щитка коллектора отсоедините провод угольных щеток от держателя. Выньте угольные щетки с нажимными пружинами из направляющих держателя. В случае необходимости почистите щетки и направляющие тряпкой, смоченной в бензине. Проверьте угольные накладки на износ. Если они сточены до своей минимальной длины 7 мм и менее, то их необходимо заменить в комплекте. В зависимости от типа стартера новые щетки (в любом случае четыре) необходимо либо прикрутить, либо припаять к проводу старых щеток. Для этого разрежьте провод старой щетки посередине между местом подключения и угольной щеткой

Зачистите свободный конец медного провода и обратите внимание, чтобы новое соединение было хорошо спаяно и не образовалось утолщения на проводе при пайке и он не затвердел, прижмите новую щетку как можно плотнее к месту пайки. Перед сборкой проверьте, не заклинены ли угольные щетки в их направляющих на щеткодержателях

Ремонт стартера

Если на снятом стартере сильно выражены следы износа, к примеру, сильно втянутый коллектор, следы обгорания или пластинки якоря цепляются за корпус, то значит, сильно разбиты подшипники якоря, либо пришла в негодность обмотка статора в корпусе.

Изношенный таким образом стартер не стоит ремонтировать собственными силами — лучше всего предоставить это специалистам (Bosch) или купить новый.

Процесс замены стартера

Снять и установить стартер на БМВ Е39 можно без доступа со стороны днища автомобиля. Инструкция по замене узла представлена ниже.

• Зафиксировать автомобиль стояночным тормозом.
• Снять минусовую клемму с аккумуляторной батареи. При этом следует учитывать, что АКБ находится не в подкапотном пространстве, а в специальном отсеке под задним сидением.

Аккумуляторная батарея

Демонтировать корпус воздушного фильтра.

Снятие корпуса воздушного фильтра

Стянуть воздуховод.

Отсоединение воздуховода

• Демонтировать воздушный фильтр.
• Снять датчик с патрубком. Некоторые автовладельцы рекомендуют для облегчения доступа к месту где находится стартер демонтировать салонный фильтр. В большинстве случаев данное мероприятие излишне.

Получение доступа к стартеру

Открутить болты фиксирующие стартер. Для этих целей удобно использовать длинный вороток.

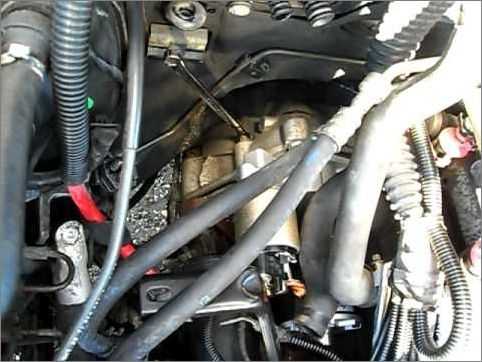

Рабочая область

Открутить гайки, показанные на фото ниже. Они крепят провода стартера и втягивающего реле.

Расположение гаек

Изъять стартер.

Демонтаж старого стартера

• Установить новый узел.
• Проверить работоспособность.

Ремонт и снятие стартера на BMW E39 523i — бортжурнал BMW 5 series BMW E39 523i 1998 года на

Доброе утро, решил поделится ремонтом и снятием стартера с бмв е39. Читал смотрел видео не где не было информации где распалагаются болты(торекс) от стартера. Да и в целом как начинающему хотелось более подробной информации. Что то сам нашёл но в целом вышло со всем не то что писали.Место головки торекс Е12 нужна была Е14, так же использовал смазку хадо восстанавливающая. Так же где находится релешка с поршенем он завольцованый разобрать его не получится.

Обязательно отсоедините минусовую клему с аккумулятора, если не хотите биться в конвульсиях

1. В моём случае я снял воздушный фильтр потом снял салоные фильтра для удобстав подобратся до центрального болта(торекс) стартера.

2. Гайки на стартере на 13 и на 10. В целом подобраться к ним очень легко снизу и с моторного отсека. А так же торекс болты в моём случае были на Е14 цена 1.87евро но на всякий желательно иметь Е12. (можно взять у знакомого.)

3. Сняли стартер, дальше смотрим на номер стартера 0 001 108 157.

4. Разбераме стартре шпильки на стартере на 6 или на 8 не помню точно. После как вытащили электро двигатель где находиться бендикс вымываем его от старой смазки я использвоал Breake cleaner.

5. Смотрим на медную облволовку и на щётки. Где канавки между медными контактами пройдите аккуратноплоской отвёрткой что бы не было замыкания и мелкой наждачной бумагой пройти не очень сильно прижимая

после снимаем релешку там поршенёк не большой его можно пожеланию пройти наждачной бумагой мелкой но только сильно не прижимая раза два пройтись.

6. Дальше снимаем рычаг, стопорное кольцо снять очень просто берём головку и выбиваем кольцо а дальше когда выбили втулку показалось стопорное кольцо берём плоскую отвертку и по тихоньку вытягиваем его и воля бендикс снимается и потом ставим новый бендикс если требуется.

7. Потом смазываем редуктор стартера и так же сердечник где стоит бендикс подшибник в который входит сердечник. Потом собираем всё в противоположном парядке как разберали щётки стартера желательно в ставить головку на 20-24 что бы в звести их и спокойно вставить их на место. Так же поршень релешки желательно смазать маслом отработкой только с легка без фанатизма.

Цена вопроса: 10 € Пробег: 254600 км

Нюансы демонтажа

Обязательно надо подготовить правильные инструменты:

• вороток с карданом;
• головку торкс;
• трещотку с удлинителем;
• изоленту;
• набор отвёрток и гаечных ключей;
• смазку для болтов или тормозную жидкость.

Порядок выполнения работ:

• скинуть клеммы с АКБ — в БМВ Е39 она расположена под сидением заднего кресла в салоне;
• поднять машину на подъёмник;
• отсоединить управляющий кабель от стартера;
• отключить провод от магнитного переключателя;
• выкрутить все крепежи проводки;
• демонтировать защитную пластину от высокой температуры двигателя;
• открутить болты стартера;
• вытащить заднюю опору устройства;
• вынуть стартер снизу.

Внимание! На дизельных версиях BMW 4 серии пусковое устройство закреплено четырьмя болтами, на бензиновых — тремя. На E39 с 16-клапанными двигателями процесс демонтажа стартера несколько отличается:

На E39 с 16-клапанными двигателями процесс демонтажа стартера несколько отличается:

• надо снимать переднее правое колесо, воздушный фильтр, салонные фильтры — это даст возможность удобно подобраться к центральному болту стартера;
• освобождать дополнительное крепление двигателя, проведённое на выпускной коллектор;
• вынимать стартер из моторного отсека, выше трапеции рулевого управления.

Инструкция по замене стартера с доступом со стороны днища

Крепления стартера и проводов очень часто сильно закисают. Из-за этого открутить их становится значительно затруднительно. Поэтому при наличии смотровой ямы, эстакады или подъемника работы лучше проводить с низу автомобиля.

• Обесточить бортовую сеть.
• Отсоединить главный силовой провод от стартера. Его место крепления обозначено «1» на изображении ниже. Также следует открутить крепление и провода обозначенного «2».

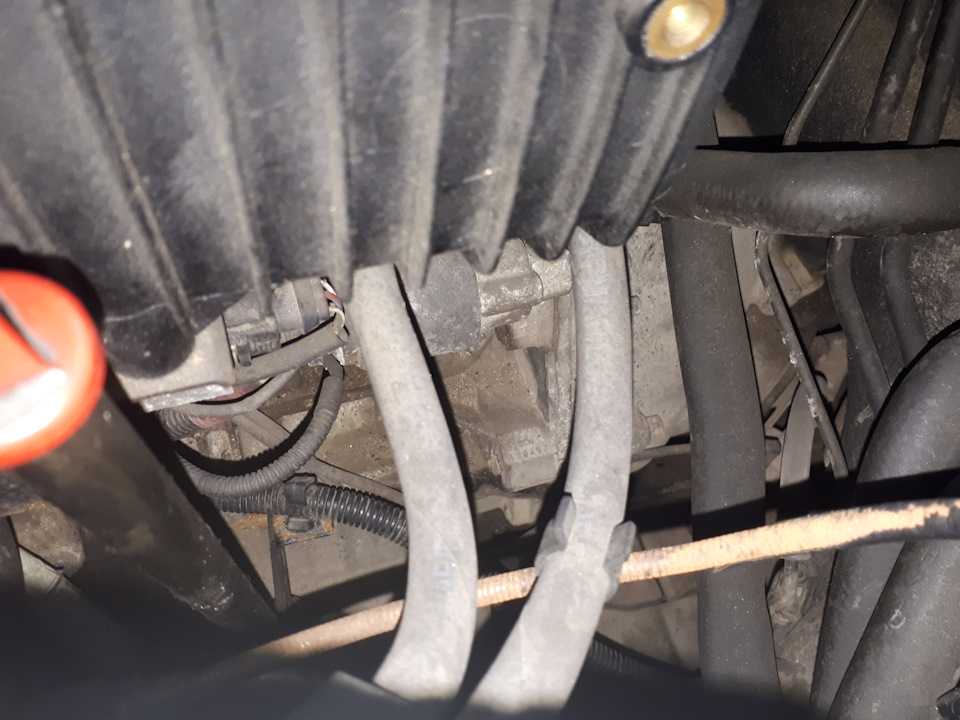

Расположение креплений

Снять термическую защиту стартера.

Открутить крепления стартера. Желательно пометить положения центровочных шайб

Важно учитывать, что если БМВ Е39 оборудован дизельным силовым агрегатом, то стартер обладает дополнительным креплением, которое располагается со стороны коллектора. Это позволяет снизить нагрузку на болты из-за возникновения сильного крутящего момента, большего по сравнению с авто с бензиновыми двигателями
