Основные рекомендации
Прежде всего следует отметить, что такая процедура может проводиться после ремонта силового агрегата или с целью проверки величины момента затяжки болтов в процессе эксплуатации мотора. Если ГБЦ была демонтирована, следует внимательно осмотреть болты, а также отверстия в блоке цилиндров для их установки. Винты не должны иметь удлинения или деформации резьбовой части. Отверстия в блоке под болты очищают от остатков моторного масла, жидкости, других посторонних частиц. Если этого не сделать, можно повредить цилиндровый блок, при этом ГБЦ затянуть с требуемым усилием не получится.
Это интересно: Причины стука клапанов на холодном двигателе и как их устранить
Работу следует начинать только после ознакомления с рекомендациями изготовителей автомобиля по эксплуатации и ремонту. Там водитель найдет все необходимые сведения для выполнения работы, в том числе усилия и очередность затягивания болтов.
Еще одной особенностью использования таких болтов является установка их под определенным углом. Для этого потребуется специальный ключ с индикатором, который покажет градус наклона.
Пользователь Игорь Иванов показывает на видео установку и затяжку ГБЦ.
Момент затяжки болтов (усилие)
Момент затяжки болтов для каждого автомобиля разный (в виду конструктивных особенностей). Для конкретного автомобиля есть своя таблица моментов затяжки креплений. В следующем разделе рассмотрим усилия крепежа ГБЦ на примере «вазовской» головки.
Таблица: моменты затяжки соединений в зависимости от диаметра резьбы
| Номинальный диаметр резьбы | Размер «под ключ» головки, болта (гайки), мм | Шаг резьбы, мм | Классы прочности по ГОСТ 1759–70 | ||||
| Болт | |||||||
| 5.8 | 6.8 | 8.8 | 10.9 | 12.9 | |||
| Гайка | |||||||
| 6 | 10 | 1 | 0,5 | 0,8 | 1,0 | 1,25 | 1,6 |
| 8 | 12 — 14 | 1,25 | 1,6 | 1,8 | 2,5 | 3,6 | 4,0 |
| 10 | 14 — 17 | 1,25 | 3,2 | 3,6 | 5,6 | 7,0 | 9,0 |
| 12 | 17 — 19 | 1,25 | 5,6 | 6,2 | 10,0 | 12,5 | 16,0 |
| 14 | 19 — 22 | 1.5 | 8,0 | 10,0 | 16,0 | 20,0 | 25,0 |
| 16 | 22 — 24 | 1,5 | 11,0 | 14,0 | 22,0 | 32,0 | 36,0 |
| 18 | 24 — 27 | 1,5 | 16,0 | 20,0 | 32,0 | 44,0 | 50,0 |
| 20 | 27 — 30 | 1,5 | 22,0 | 28,0 | 50,0 | 62,0 | 70,0 |
| 22 | 30 — 32 | 1,5 | 28,0 | 36,0 | 62,0 | 80,0 | 90,0 |
| 24 | 32 — 36 | 1,5 | 36,0 | 44,0 | 80,0 | 100,0 | — |
Правильный порядок затяжки
Существует определенный порядок затяжки болтов, почти на всех автомобилях он одинаковый – от центра головки к ее краям, крест на крест. Так, например, первыми затягиваются два центральных болта правого и левого рядов, затем два болта, находящиеся слева от центральных, затем два справа от центральных, потом два болта находящиеся слева в обоих рядах и завершают порядок болты находящиеся справа в обоих рядах.
Важно помнить, что крепеж всегда выполняется в три — четыре подхода:
- Первый подход – усилие 3-4 кгс.
- Второй подход – усилие 7 кгс.
- Третий подход – усилие 9 кгс.
- Последний подход – усилие 11,5 – 12 кгс.
Некоторые нюансы
Момент затяжки – один из основных факторов нормальной посадки головки блока. Но на этот критерий влияет не только прилагаемое усилие, а и сами крепежи:
- Общее состояние болтов – новые или б/у;
- Наличие смазки на резьбовой части;
- Состояние резьбы.
Тип силовой установки (бензиновый, дизельный), а также количество клапанов на технологию затягивания ГБЦ не влияет. Но это не значит, что усилие и порядок затяжки для всех моторов идентичен и перед посадкой головки обязательно следует изучить условия выполнения операции и все ее особенности.
Ошибки при монтаже головки
Если не использовать динамометрический ключ при монтаже головки блока цилиндров, то можно ошибиться с усилием, что приведет к неравномерному моменту. В таких случаях будет чрезмерное или недостаточное усилие, которое повлечет за собой либо деформацию поверхности головки, либо допуск прорыва газов, масла или охлаждающей жидкости. В обоих случаях это чревато тяжелыми последствиями для двигателя.
При соблюдении правил затягивания крепежных болтов, а также нужного момента, всегда можно рассчитывать на надежную и долговечную работу установленных деталей. Механизм газораспределения в двигателе играет основную роль, поэтому пренебрегать правилами монтажа составляющих элементов не стоит.
Порядок затяжки болтов ГБЦ
Стандартная схема затяжки начинается от центральных винтов к краям. Этому правилу требуется неуклонно придерживаться во избежание перекоса или растрескивания алюминиевой «головы мотора».
Обычно последовательность действий для четырехцилиндровой модели выглядит так:
От первого номера требуется следовать дальше к краям. Эффект от деформации головки и прокладки будет сведен к минимуму. Аналогично выполняется процедура и для шести или пяти цилиндровых рядных ДВС. В случае V образного блока – последовательность актуальна с поправкой на то, что там используется две головы.
К стандартным рядникам можно отнести следующие моторы:
- ЗМЗ 406/402;
- ГАЗ 53;
- Д 260;
- K24Z3;
- ЯМЗ 236;
- Д 240.
Так как данные агрегаты являются аналогичными по конструкции, к ним применима общая система. К данной категории можно отнести и Лада Приора на 8/16 клапанов Чери Тигго, и ВАЗ 2108. Сомнения вызывают лишь японские моторы автомобилей Мазда, некоторые Тойоты, Хонда и Mitsubishi. Ввиду высокотехнологичной, сложной конструкции, последовательность действий может отличаться.
Работа с динамометрическим ключом
Во время использования ДМК следует соблюдать повышенную осторожность. Инструмент отличается чувствительностью к механическим повреждениям – калибровку сбить просто и инструмент придет в негодность
В зависимости от разновидности ключа, принцип и последовательность работы отличается.
Двигатели Toyota L серии

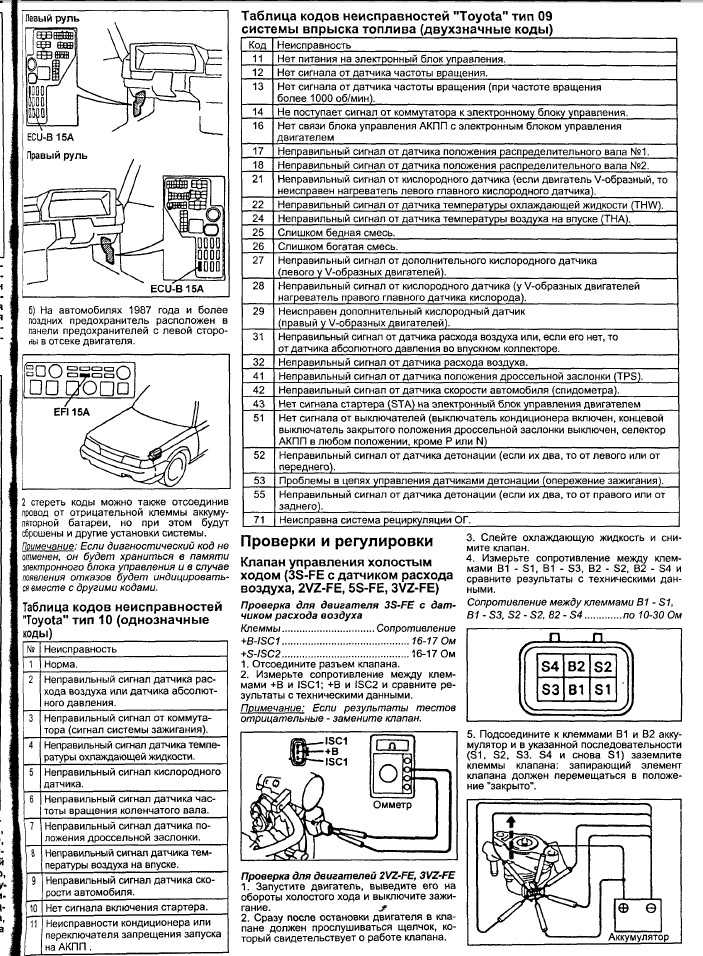

Семейство двигателей Toyota L – это дизельные агрегаты с большим количеством преимуществ в своей простой конструкции. Появились моторы в 1977 году, производство некоторых модификаций продолжается до сегодняшнего дня. Свести характеристики всех моторов в единую таблицу просто невозможно. Корпорация Тойота внедряла сотни переделок и модификаций в процессе производства двигателей, поэтому логичнее будет рассмотреть разные поколения отдельно.

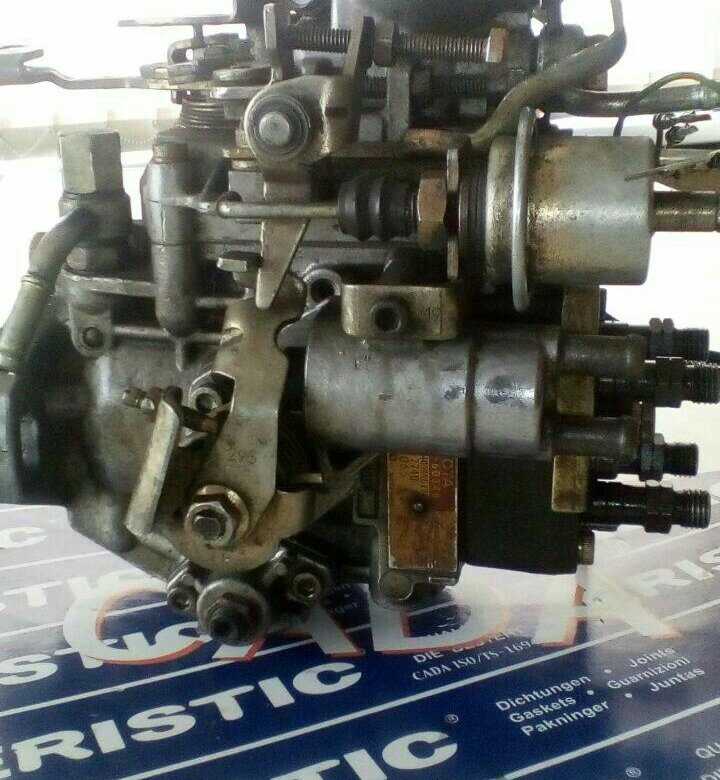

Такая дизельная рядная четверка вполне удовлетворит требования даже самого искушенного автомобилиста. Конструкция довольно простая, система ТНВД не приносит значительных проблем, как в случае с одноклассниками. Но индивидуальных недостатков в моторе хватает.

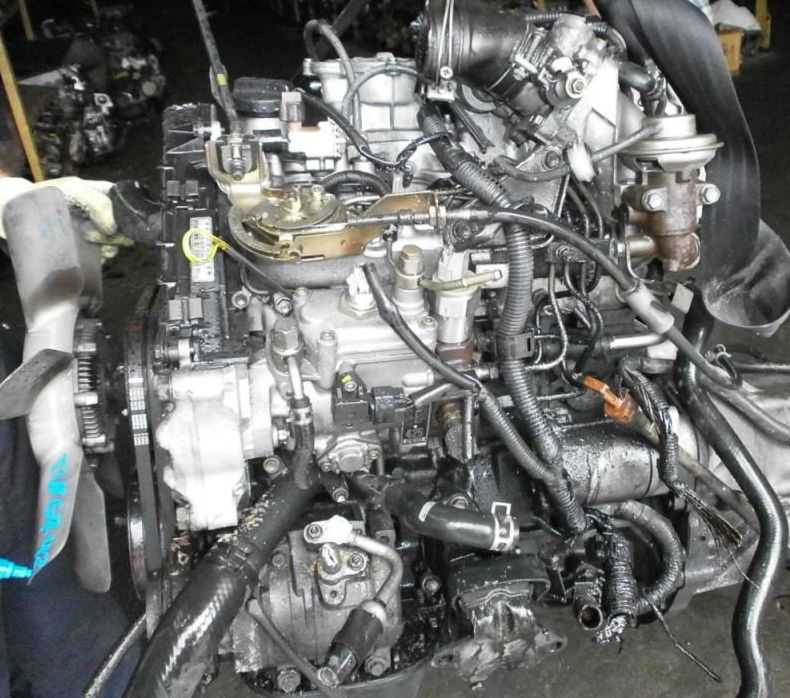

Двигатель (ДВС) Тойота Хайс 2.4 2L
У нас можно приобрести новый или контрактный двигатель Тойота Хайс 2.4 2L. Двигатель (ДВС) на Toyota Hiace 2.4 обычно покупают в том случае, если ремонт старого двигателя не возможен. Кроме этого, если например на двигатель идут только номинальные размеры поршневой группы, а коленвал нужно будет точить, то тут остается только вариант покупки другого двигателя. На наших СТО, есть вариант купить перебранный двигатель после легкого или капитального ремонта.
Варианты двигателей Тойота Хайс 2.4:
1. Б/у двигатель Тойота Хайс 2.4 2L
— это двигатель, который сняли с другой машины и предположительно, он может работать. Как правило, такие двигатели сняты с битых автомобилей. На некоторых, есть данные по пробегу, на некоторых нет. Гарантия на б/у двигатель — от 5 до 30 дней с момента покупки. Фактически, гарантия заканчивается в момент установки и проверки его работоспособности.
2. Перебранный двигатель Тойота Хайс 2.4 2L
— это двигатель, у которого были проблемы, устранить которые клиент не захотел или срок поставки запчастей был очень большой. Клиент оставляет такой двигатель мотористу и тот неспешно, докупает необходимые запчасти и делает его ремонт. Как правило, кроме новых деталей по предыдущей проблеме, на двигателе меняются все прокладки и сальники. Перебранные двигатели обычно продаются без навесного оборудования. Это самый редкий тип и если он есть в наличии, лучше сразу купить такой двигатель. Гарантия на перебранный ДВС — 3 месяца или 20000 км. пробега.
3. Контрактный двигатель Тойота Хайс 2.4 2L
— это двигатель, который по своей сути является б/у, но без пробега по России. Учитывая то, что утилизация машины заграницей очень дорогая, владельцы продают такие машины целиком, а мы покупаем снятые узлы и агрегаты. В зависимости от региона сборки, мы привозим двигатели из разных стран Европы, Азии и США. В последнее время, много двигателей мы привозим из ОАЭ.
4. Новый двигатель Тойота Хайс 2.4 2L
— поставляется напрямую с завода изготовителя. В редких случаях, бывает в наличии у нас на складе, но это либо двигатели в резервы либо под корпоративных клиентов. Продается без навесного оборудования. Оптимальный вариант покупки — купил, поставил и поехал.
Цена двигателя (ДВС) Тойота Хайс 2.4 2L:
| Варианты | Цена ДВС | Купить |
| Б/у двигатель Тойота Хайс 2.4 2L | от 12000 руб. | |
| Перебранный двигатель Тойота Хайс 2.4 2L | от 14500 руб. | |
| Контрактный двигатель Тойота Хайс 2.4 2L | от 20000 руб. |
Хотите купить двигатель Тойота Хайс 2.4 2L? Звоните или пишите нам прямо сейчас!
с 20.00 до 10.00
отправьте нам заявку на:
Написать нам в Whatsapp
Стоимость двигателя зависит от того, новый он, б/у, перебранный или новый, а также от наличия навесного оборудования, наличия на нашем складе или срока поставки до нашего магазина. Также, стоимость формируется в зависимости от состояния двигателя. Бывают б/у двигатели, с пробитым блоком, который человек покупает только для того, что бы взять с него только ГБЦ.
Важная информация для покупки двигателя:
— мы не оплачиваем затраты на снятие/установку двигателя, если он не работает или работает неккоректно; — мы можем повторно снять и поставить купленный у нас двигатель, только на нашей СТО; — для сохранения гарантии на двигатель, он должен быть установлен на СТО, у которой есть соответствующий сертификат; — перед покупкой уточняйте, идет двигатель с навесным оборудованием или без; — двигатель не является номерным агрегатом и данные о нем не вносятся в ПТС и СТС; — перерегистрация двигателя нужна только в том случае, если вы купили и установили другой двигатель, отличный по мощности и объему.
Усилие затяжки болтов головки блока цилиндров
Для ГБЦ классических моделей ВАЗ 2101-07 номиналом считается 8 кгс.м. Для других модификаций, данный момент не подойдет. В качестве образца можно принять ГБЦ мотора Хендай Д4ДД, где рекомендуемая норма составляет 18 кгс.м. Важным фактором является чистота выполнения операции. Перед ремонтом требуется уточнить на сколько закручиваний рассчитаны болты в конкретной модели двигателя. Некоторые автопроизводители делают элементы одноразовыми. Такое положение аргументируется риском повторного использования – болты могут попросту не выдержать второго приложения нагрузки.
Далее требуется перед установкой в обязательном порядке удалить из резьбовых каналов и самих винтов все загрязнения, смазку или пылевые остатки. В противном случае мусор может забить дно колодца, что не даст закрутить деталь полностью.
Проблемы при оплате банковскими картами
Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:
- На карте стоит ограничение на оплату покупок в интернет
- Пластиковая карта не предназначена для совершения платежей в интернет.
- Пластиковая карта не активирована для совершения платежей в интернет.
- Недостаточно средств на пластиковой карте.
Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.
Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.
Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на [email protected].
Закручиваем болты правильно
Любое резьбовое соединение рассчитано на определённый момент затяжки. Он регламентирован отраслевыми стандартами качества, например, «ОСТ 37.001.050–73 Затяжка резьбовых соединений. Нормы затяжки» и руководящими документами заводов-изготовителей транспортных средств. Иностранные производители используют другие стандарты, но в основном они сходны с отечественными. Приведённая ниже информация будет излагаться, опираясь на российские стандарты.
До какой степени можно затягивать резьбовые соединения
Почему важно выдерживать правильный момент затяжки? Только грамотное затягивание обеспечит надёжную фиксацию детали, с одной стороны, и предотвратит повреждение резьбы и/или самой детали — с другой стороны. Рассмотрим, что произойдёт при превышении момента затяжки на примере болта с гайкой:
Рассмотрим, что произойдёт при превышении момента затяжки на примере болта с гайкой:
- Немедленная деформация резьбы. Из-за слишком большого прилагаемого усилия происходит деформация и срыв резьбы на детали. Болт или гайка не подлежит дальнейшей эксплуатации, кроме того, возникнут определённые сложности при попытке открутить гайку для замены. Скорее всего, придётся воспользоваться дрелью или пилой по металлу, чтобы срезать гайку.
- Повреждение металла, скрытое от глаз. Может показаться, что гайка затянута правильно, однако из-за превышения предела текучести в болте или гайке происходят необратимые изменения: деформация, нарушения кристаллической решётки металла. Такой случай особенно опасен, так незаметен сразу, но через какое-то время трещина болта может привести к печальным последствиям.
Затяжка болтов головки блока цилиндров динамометрическим ключом
Если же, напротив, недотянуть гайку с соответствующим моментом, через некоторое время она просто открутиться, что также может привести к нежелательным последствиям. Поэтому настоятельно рекомендуется затягивать резьбовые соединения не «со всей силы», не от руки, а с умом, используя специальное оборудование.
Это интересно: Размер колеса автомобиля
5L – старшая модификация семейства
Мотор был разработан в 1997 году и устанавливался на Hiace 1998-2004, Hilux 1997-2004, Regius Ace 1999-2004. Диаметр цилиндра был увеличен до 99.5 мм, ход поршня также добавил до 96 мм. Это позволило увеличить рабочий объем до 3 л. Мощность мотора без турбины составила 97 лошадок, но объем позволил дать неплохой крутящий момент 192 Н*м.
Среди преимуществ можно отметить такие особенности:
отсутствие турбины и сложной электроники с различными детскими болезнями;
довольно высокая надежность, отличный ресурс свыше 600 000 км;
ременной привод ГРМ, достаточно менять ремень 1 раз в 60 000 км;
простое обслуживание, нет дорогостоящих запчастей и специфических жидкостей;
простая конструкция, в которой нечему ломаться среди основных узлов.
Проблемы снова вызывала помпа с архаичной конструкцией и вся система охлаждения. Из-за перегрева могли выходить из строя детали ГБЦ, вплоть до разрыва корпуса головки. Но это случалось крайне редко. Масляный насос не самый удачный, но со смазкой у движка значительных проблем не возникало.
Особенности выполнения работ на примере некоторых авто
В разных автомобилях процедура выполняется по одному сценарию, но есть и нюансы.
ВАЗ-2112 16 клапанов
На 16 клапанной двенашке голова крепится при помощи 10 болтов. Каждый элемент должен ввинчиваться в определенном порядке в три приема.
- Первый проход выполняется на 20 Н*м.
- Далее нужно докрутить под 90 градусов каждый винт.
- Спустя 20-30 минут нужно еще раз выполнить пункт №2.
ВАЗ-2107
На семерке принцип действия немного отличается.
В первый проход затягиваются все болты, кроме №11 с усилием 3,5 кгс/м. Второй подход подразумевает усилие уже 11 кгс/м. Только при третьей протяжке закручивается винт №11 с показателем на ключе в 4 кило.
«Самара», 10-е семейство, Приора
На Самарах закручивание происходит от центра в 4 приема, где нужно сделать протяжку на 2, затем 8кг и следом еще две подтяжки по 90 градусов.
«Волга»
На стандартном моторе Волги ЗМЛ 402 присутствует 10 гаек крепления ГБЦ. Их нужно затягивать в указанной последовательности в два подхода с моментом 42 и 85 КГс/м.
После первых 2-3 пусков и 5000 км пробега следует обтянуть крепления.

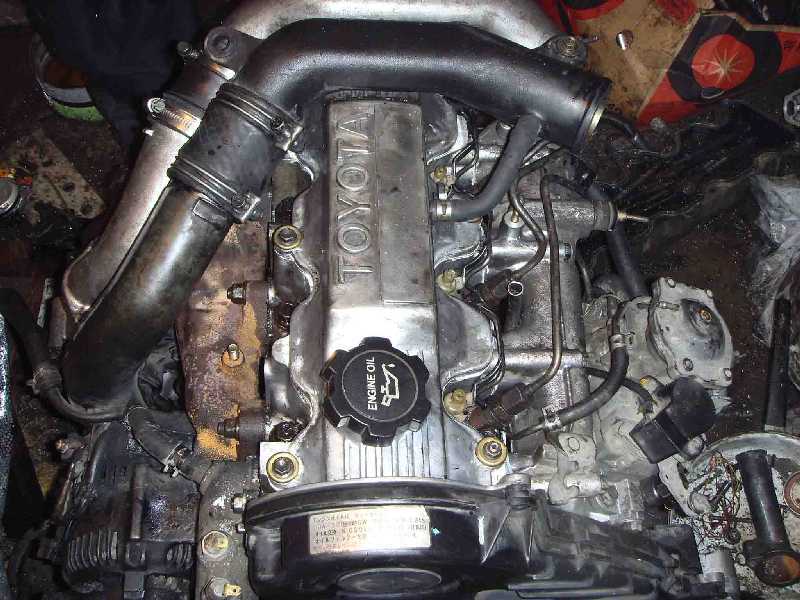

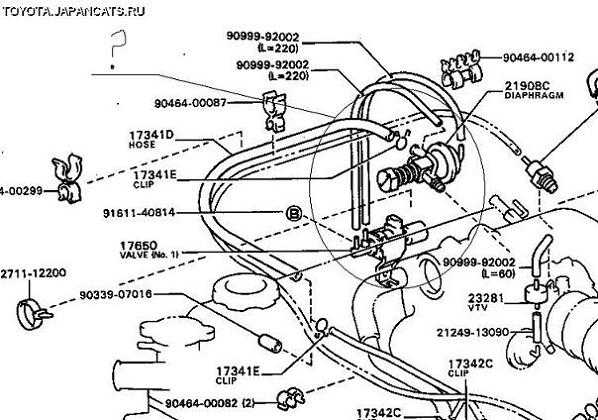

Модификации не слишком удачного 2L – турбо и электроника
Мир требовал изменений, и в начале 1980-х годов Тойота начала работать над установкой турбины на свои основные дизельные моторы. Мощности в 85 лошадок не хватало ни одному владельцу моторов линейки L. Игра с электроникой и нагнетателями привела к появлению еще нескольких версий данного мотора:
- 2L-T – полная копия базового двигателя за исключением турбины. Нагнетатель поднял мощность до 91 л.с., увеличил крутящий момент и немного оживил агрегат. Но в моторе все еще осталась механическая ТНВД и те самые недостатки, что в версии без нагнетателя.
2L-TE – версия с современной электроникой. Добавили ряд автоматики в ТНВД, а также установили тип впрыска EFI, который на то время был передовым решением. Агрегат получил 97 л.с. Среди целевых моделей добавился и Land Cruiser Prado.
2L-THE – последняя модификация на 100 лошадок. В этот агрегат добавили еще одну важную вещь – знаменитый суперчарджер Toyota с самой высокой на то время эффективностью.
Регулировка момента затяжки болтов для 16 клапанного авто
Регулировка момента затягивания — несложный процесс, и ознакомившись с материалом и видео в этой статье, вы справитесь с ним сами. Достаточно раз провести затягивание и далее вы сами сможете выполнять ее и еще при этом сможете помочь свои друзьям в случае необходимости
Важно придерживаться схемы для автомобилей с 19-ти клапанным мотором и соблюдать момент
Необходимые инструменты
- набор ключей;
- динамометрический ключ (покупать не нужно, лучше одолжить на день-два);
- вороток;
- штенгель циркуль;
- торцовые головки.
Схема
Схема, по которой проходит затяжка на 16 клапанном моторе отличается от схемы для 8-ми поэтому мы представим и одну и вторую, чтобы вы могли их сравнить.
Только не перепутайте когда будете устанавливать. В любом случае перед началом работ сверьтесь с инструкцией, идущей вместе с авто. Затягивание с разным моментом на 16 клапанном агрегате происходит в 2 круга с разным моментом, а потом еще 2 круга с поворотом на 90 градусов. Сложно ничего нет, а значит справиться можно своими силами.
Этапы
Для того чтобы самостоятельное затягивание болтов завершилась успешно и держалась длительное время следует соблюдать ряд нехитрых правил:
- Лучше использовать новые болты, так как во время эксплуатации они находятся под постоянным напряжением и со временем утрачивают свои свойства. Нет гарантии, что старый болт не выдержит напряжения и лопнет.
- Нежелательно повторно ставить прокладку, даже если она находится в сносном состоянии.
- Строго соблюдайте вращающие моменты во время затяжки.
- Очередность затягивания доворота болтов должна быть точно такая же, как на схеме для 16-ти клапанных силовых установок.
- Перед установкой ГБЦ внимательно просмотрите все детали на наличие повреждений и деформаций. В случае обнаружения таковых не оставляйте их без внимания, а обязательно замените. Зачастую небольшие поломки приводят к большим повреждениям, а иногда даже к полному разрушению систем и механизмов.
- Не пользуйтесь инструментом сомнительного качества и производства. В особенности это касается динамометрического ключа.
Соблюдая эти нехитрые правила, вы сможете гарантировать наилучшую затяжку и надежное герметичное соединение.
Поставьте ГБЦ на блок, предварительно удостоверившись, что колен и распредвалы выставлены в положение верхней мертвой точки (ВМТ).
Правильное закручивание
Непосредственно сам процесс затягивания происходит в 4-е круга:
- 1-й круг — момент 20 Н·м (2 кгс/м);
- 2-й круг — момент 69,4–85,7 Н·м (7,1–8,7 кгс·м);
- 3-й круг — доворот болты на 90 градусов;
- 4-й круг — еще один поворот на 90 градусов.
Как видите, все просто если остались вопросы, то посмотрите видео. По времени эта работа не занимает больше двадцати минут, но позволяет сэкономить приличную сумму, которую возьмут с вас на станции технического обслуживания.
Загрузка …

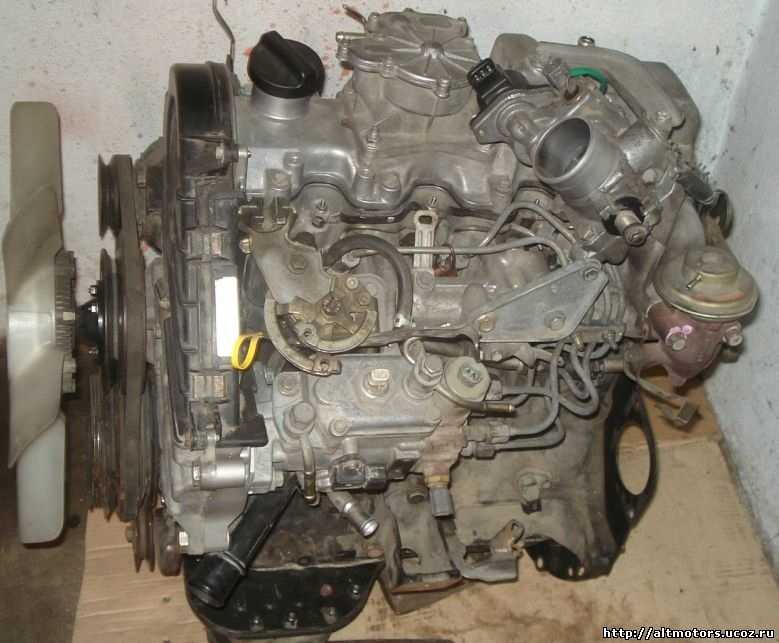

Технические характеристики мотора Toyota 2L 2.4 литра
| Точный объем | 2446 см³ |
| Система питания | форкамера |
| Мощность двс | 75 — 85 л.с. |
| Крутящий момент | 155 — 165 Нм |
| Блок цилиндров | чугунный R4 |
| Головка блока | чугунная 8v |
| Диаметр цилиндра | 92 мм |
| Ход поршня | 92 мм |
| Степень сжатия | 22.3 |
| Особенности двс | SOHC |
| Гидрокомпенсаторы | нет |
| Привод ГРМ | ремень |
| Фазорегулятор | нет |
| Турбонаддув | нет |
| Какое масло лить | 6.5 литра 5W-40 |
| Тип топлива | дизель |
| Экологический класс | ЕВРО 0 |
| Примерный ресурс | 280 000 км |
| Точный объем | 2446 см³ |
| Система питания | форкамера |
| Мощность двс | 89 л.с. |
| Крутящий момент | 167 Нм |
| Блок цилиндров | чугунный R4 |
| Головка блока | чугунная 8v |
| Диаметр цилиндра | 92 мм |
| Ход поршня | 92 мм |
| Степень сжатия | 22.3 |
| Особенности двс | SOHC |
| Гидрокомпенсаторы | нет |
| Привод ГРМ | ременной |
| Фазорегулятор | нет |
| Турбонаддув | нет |
| Какое масло лить | 6.1 литра 5W-40 |
| Тип топлива | дизель |
| Экологический класс | ЕВРО 1 |
| Примерный ресурс | 300 000 км |
Руководство для моторов серии L вы найдете в данной подборкеFORUM Много полезной информации по дизелям выложено на Mikrob.ru
Способ 6 – высверливаем, используем шестигранник и рычаг
Подходит для моделей ВАЗ 2108, 2199 и других авто с болтами ГБЦ имеющих внутренние грани. Суть метода заключается в высверливании в болте отверстия и выкручивания его ключом. Отверстие сверлится для того, чтобы болт потерял жесткость.
Берем дрель мощностью не менее 750 Вт (чем больше, тем лучше) и сверло диаметром 10 мм. Глубина отверстия должна быть больше расстояния от верхней кромки болта до шайбы, то есть уходить ниже за последнею.
Далее осаживаем болт с помощью молотка и мощной проставки, которая вставляется в отверстие. Суть метода описана выше.
Далее в отверстие вбиваем четырех или шестигранник, или ключ торекс на 25.
С помощью трубки-рычага выкручиваем болт. Более подробно про данный способ рассказано в видео.
ГБЦ 2L
| ГБЦ (2L-II) | |
|---|---|
| Сплав головки цилиндров | Чугун |
| Тип ГРМ | SOHC |
| Клапаны | 8 (По 2 клапана) |
| Скорость впуска/выпуска | — |
| Диаметр тарелки клапана | — |
| Длина клапана | Впускной 103,29-103,69 |
| Выпускной 103,14-103,54 | |
| Диаметр штока впускного клапана | 7,975-7,990 |
| Диаметр штока выпускных клапанов | 7,960-7,975 |
| Диаметр шейки распредвала | 1-е: 34,969-34,985 Другие: 27,969-27,985 |
| Высота кулачка распредвала (впуск) | 53.850-53.870 |
| Высота кулачка распредвала (выпуск) | 54,990-55,010 |
Процедура затяжки головки и характеристики крутящего момента:
- Шаг 1: 78 Нм; 8,0 кг · м
- Шаг 2. Поверните все болты на 90 °
- Шаг 3. Поверните все болты на 90 °.
Крышка подшипника распредвала
● 25 Нм; 2,5 кг · м
| Зазоры клапанов | |
|---|---|
| Впускной | 0,20-0,30 |
| Выпускной | 0,40-0,50 |
| Степень сжатия | |
|---|---|
| Стандарт | 32,0 кг / м 2 /250 об |
| Масло в двигатель 2L | |
|---|---|
| Масло в двигатель | 10W-30 или 10W-40 (CF, CE или CD) |
| API типа масла | — |
| Сколько масла в двигателе, л | 2WD: С заменой масляного фильтра: 6,0 л Без замены масляного фильтра: 5,1 л |
| 4WD: С заменой масляного фильтра: 6,5 л Без замены масляного фильтра: 5,7 л | |
| Замена масла проводится, км | — |
| Двигатель 2L устанавливается в: | |
|---|---|
| Модель | Годы выпуска |
| Toyota Mark II | – |
| Toyota Chaser | – |
| Toyota Cresta | – |
| Toyota Cressida | – |
| Toyota Hiace | – |
| Toyota Hilux | – |
| Toyota Kijang | – |
| Toyota Blizzard | 1984–1990 |
4. Прокладка головки блока цилиндров
Снятие прокладки головки блока цилиндров
1. Снимите двигатель в сборе.
2. Снимите теплозащитный экран выпускного коллектора №1.
3. Снимите впускной патрубок №4.
4. Снимите клапан переключения подачи воздуха в сборе.
5. Снимите выпускной коллектор.
6. Снимите крышку цепного привода газораспределительного механизма в сборе.
7. Установите поршень цилиндра №1 в ВМТ такта сжатия.
1) Временно установите болт ведущего колеса привода газораспределения.
2) Проверните коленчатый вал по часовой стрелке и совместите установочные метки на ведущем колесе привода газораспределения и зубчатых колесах распредвала, как показано на рисунке.
*1. Установочная метка.
*2. Ключ.
Примечание:
Если установочные метки не совпадают, снова поверните коленчатый вал по часовой стрелке так, чтобы совместить их.
3) Снимите болт ведущего колеса привода газораспределения.
8. Выверните 2 болта и снимите направляющую цепного привода с кольцевым уплотнением.
Скачивание книги
После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:
Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.
Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги
В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.
Блок цилиндров 2L
Блок цилиндров 2L изготовлен из чугуна. Коленчатый вал поддерживается пятью подшипниками с внутренней стороны картера. Подшипники коленвала выполнены из алюминиевого сплава. Коленчатый вал интегрирован с весами, которые отливаются вместе с ним для баланса.
Диаметр составляет 92,0, ход поршня — 92,0 мм, а степень сжатия — 22,3: 1.
| Блок цилиндров | |
|---|---|
| Сплав | Чугун |
| Коэффициент сжатия | 22,3: 1 |
| Диаметр цилиндра | 92,0 |
| Ход поршня | 92,0 |
| Поршневые кольца: компрессия/масло | 2/1 |
| Коренные подшипники | 5 |
| Внутренний диаметр цилиндра | 92.000-92.010 |
| Диаметр юбки поршня | 91,940-91,950 |
| Зазор канавки поршневого кольца | Первый 0,028-0,077 |
| второй 0,060-0,105 | |
| масло 0,030-0,070 | |
| Кольцевой зазор поршневого кольца | Первый 0,350-0,450 |
| второй 0,450-0,550 | |
| масло 0,200-0,500 | |
| Наружный диаметр поршневого пальца | 27.000-27.012 |
| Диаметр шатуна | 52,988-53,000 |
Процедура затяжки крышки коренных подшипников и характеристики крутящего момента:
● 105 Нм; 10,5 кг · м
После закрепления болтов крышек подшипников убедитесь, что коленчатый вал плавно вращается рукой.
Гайка шатуна
- Шаг 1: 54 Нм; 5,5 кг · м
- Шаг 2. Поверните все болты на 90 °.
Болт шкива коленчатого вала
● 235 Нм; 24,0 кг · м
Маховик
● 123 Нм; 12,5 кг · м
Назначение и строение ГБЦ
Современные автомобили в подавляющем большинстве используют различные виды топлива для совершения работы за счет его сгорания. Воспламенение воздушно-топливной смеси происходит в двигателе внутреннего сгорания.
При детонации топлива в камере сгорания происходит «взрыв» смеси и при этом выделяется газы, которые и толкают поршень к нижней мертвой точке. Чтобы работа двигателя была корректна, все отработавшие газы через выпускной коллектор выводятся в атмосферу. Для этого в конструкции двигателя предусмотрена система газораспределения
Наиболее важной составляющей этого механизма является головка блока цилиндров
В зависимости от конструкции автомобильного двигателя, головки блока цилиндров могут изготавливаться из чугуна или более легкого алюминия. Форму ГБЦ обычно придают путем литья. Конструктивные особенности могут быть различны, но в основном головка содержит такие части, как:
- камеры сгорания;
- клапана (различают впускные и выпускные, в соответствие с их назначением – впускные открывают доступ рабочей смеси из топлива и воздуха в цилиндр, выпускные – осуществляют вентиляцию цилиндра за счет выталкивания поршнем отработавших газов в выпускной коллектор);
- участок газораспределительного механизма;
- рубашка охлаждения;
- отливка для форсунок или свечей зажигания;
- масляные каналы.
Между блоком цилиндров и головкой обычно устанавливается прокладка, которая не допускает прорыва газов из-под камеры сгорания, а также масла и охлаждающей жидкости из каналов, соединяющие ГБЦ и сам блок.
Важно! При неправильной и не равномерной затяжке болтов крепления головки блока цилиндров, будет нарушена герметичность камеры сгорания, а это приведет к потере мощности, прогоранию прокладки и выходу из строя самой головки (возможна деформация или растрескивание корпуса)
О силах, действующих на ГБЦ во время работы мотора
При работе мотора автомобиля, головка подвергается воздействию высокого давления (за счет такта сжатия в камере сгорания давление может достигать до 15 атмосфер), высокой температуры сгорания смеси (около 550-600 ºС), вибрации со стороны кривошипно-шатунного механизма.
Между блоком цилиндров и головкой устанавливается прокладка, которая имеет определенную толщину – при затягивании болтов крепления головки, эта толщина уменьшается (дает усадку) и ГБЦ плотно прилегает к корпусу двигателя. Но во время затяжки, головка имеет свойство деформироваться на тысячные доли миллиметра, поэтому болты всегда заворачивают в определенном порядке.
Силы, действующие на ГБЦ во время затягивания болтов
В процессе затягивания болтов в местах их крепления давление на поверхность значительно повышается, что в свою очередь приводит к V- образной деформации «подошвы». При не соблюдении порядка затягивания, а также с не регламентированным моментом (усилием), монтаж головки может привести к прогоранию прокладки в следствии прорыва газов, что поведет за собой более серьезные последствия.
Динамометрический ключ и его виды
Он нужен для затяжки болтов ГБЦ. В 2020 году устройства делятся на три основных типа.
Щелчковый ключ
Достаточно популярная разновидность устройства, получившая широкое распространение благодаря умеренной стоимости и простоте эксплуатации.
Принцип действия основан на установке требуемого момента на основной и вспомогательной шкале. При достижении установленного усилия срабатывает трещотка и ключ, с характерным звуком проскальзывает.
Стрелочный ключ
Самая первая и простая разновидность, сохранившаяся со времен СССР во многих мастерских. Принцип действия основан на сопротивлении торсиона при повышении крутящего момента.
Цифровой ключ
Цифровые устройства отличаются увеличенной точностью замера, что позволяет использовать их на передовых ДВС, требующих тщательной калибровки.
Подобные ключи в 2020 году еще редкость и встречаются преимущественно в мастерских, что обусловлено их дороговизной.
Иные приспособления
При отсутствии специального инструмента можно воспользоваться подручными материалами по типу длинного рычага и обычного кантора. Суть заключается в расчете стандартной формулы.
Для примера, чтобы получить момент затягивания 10 Нм, следует использовать рычаг длинной 1 метр и приложить к его концу усилие 1 кг.
Выводы о семействе двигателей L от корпорации Toyota
Моторы генерации L растянули свое существование с 1977 до 2013 года. Некоторые модификации силовых агрегатов и до сегодняшнего дня выпускаются в качестве запчастей для уже выпущенных авто. Последние генерации 3L и 5L довольно удачные, в них нет значительных проблем и преждевременного выхода из строя.
Более старые генерации оказались менее надежными, они чаще сталкиваются с детскими болезнями самых разных типов. У всех агрегатов L страдает система охлаждения, только в 5L-E она была изменена и исправлена. Но все двигатели семейства легко доходят до 500 000 км без значительных проблем и ремонтов. Это говорит о высокой надежности и превосходном качестве силовых установок.
Источник
