Как на свече образуется искра

Поворачивая ключ в замке зажигания, вы запускаете стартер. Его функция — зацепление шестерни с маховиком, чтобы передать маховику крутящий момент. Как только детали зацепились, момент передался — ключ возвращается на место. И вот за это время, пока ключ был повёрнут, должен произойти ряд процессов, в результате которых на свечах появляется искра.

Сам маховик закреплён на коленчатом валу и вращает его. От коленвала через ремень ГРМ вращательное движение предается на распредвал. Одновременно с распределительным валом и с той же частотой крутится вал, на котором расположен бегунок трамблёра (распределителя зажигания). Цилиндрический экран вращается и образуется электромагнитное поле (ЭМП), величину напряжения которого считывает датчик Холла. Далее в работу вступает коммутатор. Это прибор преобразует напряжение до нужной величины и передает его на первичную обмотку катушки зажигания.

Внутри катушки образуется электродвижущая сила, выходящая через центральный электрод. Отсюда импульс подается на центральный провод распределителя, к которому подсоединены 4 свечи. Трамблёр вращается, замыкая поочередно контакт с каждой из свечей. Свечи вкручены в ГБЦ, их электроды находятся в камере сгорания.

В результате замыкания на свечах достигается напряжение 10–15 кВ. Этого достаточно, чтобы между центральным и боковым электродом свечи возникла искра.

Проверка

Если вы заметили признаки неполадки катушки зажигания, либо пришлось столкнуться с ситуацией, когда движок «умер», обязательно проверьте состояние данного элемента.

По мере проверки вы сможете определить, что стало причиной отказа катушки и как эти неполадки можно устранить.

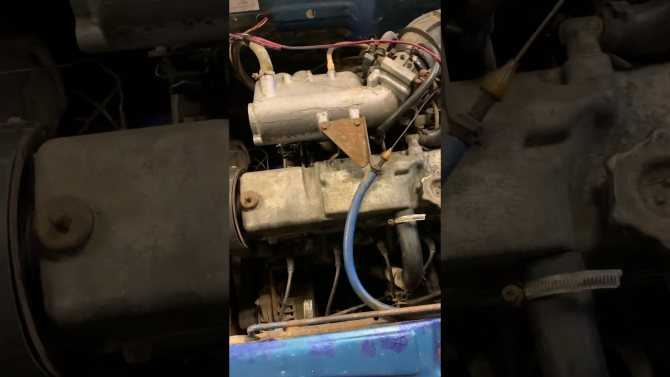

https://youtube.com/watch?v=Z5cUQhKBZm0

Как же проверить устройство? Инструкция не сложная, с ней справится и новичок.

Для начала проверим состояние узла, после чего проверим на правильность сопротивлением непосредственно самой катушки.

1. Если движок не удается запустить, убедитесь, что сама катушка вообще подает искру. Для этого из трамблера извлекается центральный провод и к нему подключается запасная свеча зажигания.
2. Возьмите теперь свечу плоскогубцами и положите металлическим корпусом на прерыватель или двигатель.
3. Если при кручении стартера двигателя искра не появилась, в системе зажигания произошел сбой.
4. Так что проверьте питание на катушку, точнее его наличие. Для этого потребуется мультиметр. Одна клемма соединяется с контактом Б на катушке, а вторая идет на массу. Включите зажигание. Если напряжение отсутствует, виновником является замок зажигания.
5. Можно запустить мотор в аварийном режиме. Для этого плюс от АКБ кидается на контакт Б катушки.

Если напряжение идет, а искры нет, проверьте, цела ли первичная обмотка. Для этого от катушки отсоединяют боковые низковольтные провода и мультиметром выполняются замеры сопротивления. Потом проверяется вторичная обмотка.

Об этой процедуре расскажем более подробно.

Мультиметр для проверки

Проверка сопротивлений катушки

1. Обесточьте свой автомобиль. Для этого достаточно отсоединить минусовую клемму от аккумуляторной батареи.
2. Отсоедините все провода и выводы, идущие на катушку и от нее.
3. Обязательно вооружитесь необходимыми инструментами и тестером. Универсальный мультиметр или омметр вполне подойдут.
4. Сделайте замеры на первичной обмотке. Для этого щупы тестера нужно подключить к низковольтным клеммам, расположенным по краям катушки. Не забудьте перед этим зачистить клеммы от скопившейся грязи, следов окисления. Наверняка они образовались за время эксплуатации автомобиля.
5. Запишите данные.
6. Теперь проверяются сопротивления вторичной обмотки. Чтобы это сделать, нужно один щуп омметра перекинуть на клемму Б катушки, а второй — на высоковольтник.
7. Отметьте получившиеся результаты.
8. Последний этап проверки подразумевает замеры сопротивления изоляции на массу. Чтобы сделать это, вам нужно один вывод вашего тестера подключить к массе (это корпус катушки зажигания), а второй поочередно подключить ко всем трем выводам — паре низковольтных выводов и одному высоковольтному, расположенному посередине устройства. Если катушка исправна, тогда во всех трех случаях измерения вы получите сопротивление не менее 50 Ом.
9. Сверьтесь с таблицей по записанным ранее данным.

[media= https://www.youtube.com/watch?v=2F4BDExybgs]

Тип катушки	Обмотка	Показатели сопротивления
3122.3705	Первичная обмотка	0,43 Ом +/- 0,04 Ом
8352.12	0,42 Ом +/- 0,05 Ом
3122.3705	Вторичная обмотка	4,08 Ом +/- 0,40 Ом
8352.12	5,00 Ом +/- 1,00 Ом

Ремонт

На самом деле единственный способ отремонтировать неисправную катушку зажигания на карбюраторном или инжекторном ВАЗ 2109 — это заменить устройство.

Тут нужно лишь выбрать, какой элемент заменит вашу старую катушку.

• МЗАТЭ-2. Это стандартная катушка, которой оснащались с завода все ВАЗ 2109. Стоит около 600 рублей, служит неплохо;
• Отличный альтернативный вариант, отличающийся надежностью, долговечностью и эффективностью в работе. Но стоит уже около 1800-2000 рублей;
• Валео. Нечто среднее между заводским и бошевским вариантом, имеющий хорошие характеристики и положительные отзывы. Сегодня такая катушка стоит в среднем 1500 рублей.

Катушка — важнейший элемент системы зажигания, при выходе из строя которого вы можете забыть про поездки по своим делам.

Причины если нет искры на ВАЗ 2109 карбюратор и как решить проблему

Автомобиль может не заводиться по самым разным причинам. Одной из причин может быть отсутствие искры в системе зажигания. Причём в карбюраторных автомобилях эта проблема возникает чаще, чем в инжекторных. ВАЗ 2109 не является исключением из этого правила. О том, почему пропадает искра на карбюраторе и как с этим бороться, мы и поговорим в этой статье.

Причины исчезновения искры на ВАЗ 2109 (карбюратор)

Причин может быть множество, диагностика осуществляется пошаговым исключением проблем из списка, представленного ниже.

Поломка коммутатора

Самая распространённая причина: неисправный коммутатор. Решение: снять предположительно неисправное устройство, заменить его новым и вновь попробовать завести машину. Если искра появилась — причина найдена (коммутаторы на ВАЗ 2109 вообще не отличаются надёжностью, поэтому опытные автовладельцы советуют всегда возить с собой запасное устройство).

В данном случае это устройство производства фирмы BOSCH

Неисправность датчика Холла

Вышел из строя датчик Холла. Вариантов решения два. Первый: просто заменить датчик, и попробовать завести автомобиль.

Второй: воспользоваться мультиметром, проверить параметры датчика прямо на автомобиле, а затем сверить полученные данные с данными в инструкции.

Если в полученных и паспортных данных датчика наблюдаются большие расхождения, значит, датчик Холла неисправен и должен быть заменён.

Датчик находится под белым корпусом

Повреждён ремень ГРМ. Решение: крышка на распределителе зажигания снимается, после чего коленвал несколько раз проворачивается стартером. Если бегунок на распределителе зажигания не двигается, значит, ремень ГРМ повреждён и нуждается в замене.

На бегунке хорошо видна оранжевая полоска

На сайте освещены инструкции по замене ремня на:

• Киа Спектра;
• Шевроле Ланос 1.5;
• Шевроле Лачетти 1.4.

Барахлит катушка зажигания

Катушка зажигания неисправна. Решение: продиагностировать и в случае необходимости заменить катушку и вновь попробовать завести автомобиль. В диагностике поможет эта статья. Если машина завелась — причина найдена.

Повреждена проводка

Повреждена проводка системы зажигания. Как правило, это видно невооружённым глазом: изоляция на проводах может быть оплавлена. Решение: заменить повреждённые провода новыми (возможен и второй вариант: осмотр проводки не дал результатов, но известно, что причина именно в ней. В этом случае придётся «прозванивать» провода с помощью мультиметра).

Окисление контактов датчика Холла и коммутатора. Решение: снять эти устройства, зачистить их контакты мелкой наждачной бумагой (возможен и другой вариант: датчик или коммутатор не окислились, а просто неплотно вставлены в разъёмы. Тогда их нужно снять и вставить в разъёмы заново, с усилием).

Поломка контактной группы

Неисправна контактная группа системы зажигания. Решение: замена контактной группы. На нашем сайте есть примеры проведения работ на автомобилях Дэу Нексия и ВАЗ 2110.

Итак, выше изложены самые распространённые причины отсутствия искры. Устранить эти причины не составляет особого труда, так как все они решаются заменой повреждённых устройств.

А для выявления «виновника» неполадки автовладельцу придётся действовать методом исключения, проверяя элементы системы зажигания по одному. Другого способа, к сожалению, нет.

• Алексей Степанов
• Распечатать

Другие неисправности

Если стартер не крутится, то искра исчезает меж замком зажигания и данным элементом. Нередко это бывает при разряженном либо неисправном аккуме. Обычная АКБ при проверке указывает примерно 11,8 В. Неисправная личинка зажигания проявится сходу как раз когда шофер вставляет и проворачивает ключ. Если поворот ключа очень легкий либо тяжкий, нужно поменять замок. Реле стартера либо бухгалтерской системы зажигания тоже является одной из вероятных обстоятельств отсутствия искры. Но проверить эти узлы без помощи других нет возможности. В стартере может заклинивать «втягивающее» устройство. В данном случае искра теряется по пути. Автовладельцы с опытом ударяют по стартеру ключом иначе говоря молотком, чтоб вернуть искру. Однако это животрепещуще только на месте поломки.

Что делать, если пропала искра в автомобиле ВАЗ-2110? Проверить стартер в гараже при помощи аккума. Если придавить корпус устройства к «минусу» аккума, а провод «плюса» протянуть к «втягивающему», тогда устройство оживает. Нередко искра может пропадать там, где к стартеру подается питание. Эту цепь желательно инспектировать мультиметром. Одному тут не совладать – ассистент работает ключом в момент выполнения замеров.

Нет искры на инжекторном двигателе или моторе с карбюратором: как проверить

Проверка искры возможна при помощи нескольких способов: на «массу», посредством использования мультиметра, специальным тестером на пеьезоэлементе. Первый способ самый простой. Корпус выкрученной свечи подносится к металлу (обычно это блок цилиндров двигателя), после чего мотор прокручивается стартером и анализируется наличие искры.

Обратите внимание, указанный способ проверки нельзя применять во время диагностики инжекторных автомобилей. Дело в том, что на авто с инжектором присутствует ЭБУ и другое электрооборудование, которое является достаточно чувствительным и может быть выведено из строя. Второй способ позволяет в большей степени оценить состояние свечи зажигания, выявить пробой и т.д

Использование специального тестера является методом проверки искры на ижекторных авто, напоминая по своему принципу проверку путем анализа пробоя искры на «массу» (первый способ). При этом риск спалить блок управления минимизирован. Теперь давайте поговорим о том, как проверить искру на инжекторном двигателе

Второй способ позволяет в большей степени оценить состояние свечи зажигания, выявить пробой и т.д. Использование специального тестера является методом проверки искры на ижекторных авто, напоминая по своему принципу проверку путем анализа пробоя искры на «массу» (первый способ). При этом риск спалить блок управления минимизирован. Теперь давайте поговорим о том, как проверить искру на инжекторном двигателе.

Как уже было сказано выше, для проверки искры на инжекторе используется специальное устройство-разрядник. Наличие данного решения во время диагностики позволяет точно локализовать проблемный участок, так как искры зажигания может не быть на свече, на распределителе или на катушке. Также искры может не быть только в одном, в нескольких или сразу во всех цилиндрах двигателя.

Полное отсутствие искрообразования указывает на возможные неполадки контроллера, модуля зажигания, неисправности катушки или центрального провода. Начинать диагностику следует с проверки предохранителей. Затем следует оценить состояние контакта «массы», а также проверить высоковольтные провода.

Если искры нет на катушке зажигания, тогда следует продиагностировать работоспособность провода высокого напряжения. Указанный провод должен быть проверен на целостность изоляции, не иметь пробоев, обгорелых участков и т.п. Обнаружение любых дефектов является основанием для его замены.

Также в процессе диагностики системы зажигания следует осмотреть свечи. Делать это нужно в том случае, если электричество доходит до свечей. На карбюраторных авто достаточно снять свечной провод, после чего приблизить его к металлической поверхности (например, кузов авто) на половину сантиметра. Затем нужно покрутить стартером и убедиться в наличии или отсутствии пробегающей искры между проводом и металлической поверхностью. Сама искра также должна иметь определенную интенсивность, быть белого цвета с легким синеватым оттенком. В случае если не замечены отклонения, тогда свечи рабочие. Причиной того, что нет искры на свече, может оказаться катушка зажигания.

Если же замечены проблемы со свечами, тогда обратить внимание нужно на контакты свечей. Указанные контакты не должны иметь загрязнений. Добавим, что при замеченных отклонениях от нормы оптимально сразу заменить свечи зажигания

Отсутствие такой возможности укажет на необходимость очистки контактов

Добавим, что при замеченных отклонениях от нормы оптимально сразу заменить свечи зажигания. Отсутствие такой возможности укажет на необходимость очистки контактов.

Что делать

Если мотор работает или запускается плохо, автомобилистов интересует, как усилить искру на свечах зажигания. Для начала нужно установить причину поломки, проверив указанные ранее узлы и элементы с помощью мультиметра и визуального осмотра. Многие неисправности можно увидеть на глаз.

Нередко улучшить искру помогает простая замена свечей зажигания или накаливания (в зависимости от типа ДВС (бензиновый он или дизельный). Желательно покупать элементы известных производителей средней ценовой категории, остерегаясь подделок. Неисправные свечи часто можно определить по внешнему виду. Кроме того, их замена требуется при следующих симптомах:

• Троение двигателя.
• Плохой запуск силовой установки, особенно в холодную или влажную погоду.
• Белый дым из выхлопной трубы у авто с дизельным мотором.
• Снижение динамики машины.
• Увеличение расхода топлива.

Сравнение свечей перед их заменой Стоит отметить, что иногда похожие симптомы наблюдаются и при выходе из строя других деталей автомобиля. Поэтому, если свечи визуально выглядят исправными, лучше проверить другие узлы и элементы. Если самостоятельно определить причину не удалось или замена СЗ не помогла, рекомендуется обратиться в автосервис для профессиональной диагностики.

Мощности искры может не хватать при поломке катушки зажигания или выходе из строя высоковольтных проводов. Поэтому их следует прозвонить мультиметром. Замена данных деталей зачастую помогает усилить искру.

Проверка катушки при помощи мультиметра

Усиление мощности нередко достигается заменой распределителя. Часто решить проблему помогает ремонт цепи низкого напряжения или улучшение проводимости контактов соединений. Для поиска обрыва или замыкания используют мультиметр. Нередко увеличить мощность искры помогает замена или зарядка АКБ зарядным устройством. Всем известно, что слабый аккумулятор не способствует хорошему запуску двигателя, особенно зимой. Поэтому перед холодами его необходимо проверять. Если он старый или плохо заряженный, то следует заменить или зарядить его. Подзарядка может потребоваться и после длительного простоя машины.

Зарядка АКБ при помощи зарядного устройства

Но иногда, чтобы полностью избавиться от проблемы, необходима лишь доработка свечей зажигания своими руками. Это, прежде всего, актуально для владельцев подержанных отечественных машин или старых недорогих иномарок. Подойдёт данный способ и некоторым экономным автомобилистам. Для такой доработки нужно приобрести:

• Высоковольтные провода из меди.
• Усилитель искры.
• Комплект для установки бесконтактного зажигания (если в автомобиле предусмотрена старая контактная система).
• Свечи без резисторов.

Метод состоит из нескольких этапов. Необязательно выполнять все из них. Возможно, кому-то для усиления искры достаточно одного из предложенных решений. Доработка выполняется по следующему алгоритму:

• Установить свечи без резисторов. Это должно увеличить количество свободной энергии примерно на 50%.

Свечи без резисторов Поставить высоковольтные провода из меди. Это поможет уменьшить сопротивление в системе. А, значит, искра будет сильнее.

Высоковольтные провода с медной жилой Увеличить расстояние между электродами на свече. После этого желательно испытать её в барокамере под давлением. Желательно выбрать наибольший промежуток, при котором искра стабильна. Это значительно улучшит работу двигателя и его запуск.

Увеличенное расстояния между электродами Установить на свечу усилитель искры. Этот прибор продаётся в автомагазинах. Он состоит из двух контактных соединений и конденсатора. Один из контактов нужно прикрепить к СЗ, а другой – к высоковольтному проводу. Это повысит температуру искры на свече.

Установленный усилитель искры Поставить современную бесконтактную систему зажигания. Она работает стабильнее, чем контактная. Последняя сегодня не используется на новых автомобилях и встречается лишь на машинах, выпущенных сравнительно давно.

Комплект бесконтактной системы зажигания Практически все доработки можно выполнить самостоятельно при минимальных знаниях по ремонту и обслуживанию авто. Но, если такой тюнинг своими руками кажется затруднительным, лучше обратиться на СТО, где проблему со слабой искрой решат опытные специалисты. Правда, затраты при этом могут возрасти в несколько раз.

Этап первый

Обычно симптомы трудности последующие: стартер исправно вертится в собственном стандартном режиме, а движок никак не желает заводиться. Одна из самых возможных обстоятельств – бензонасос, который не запускается. Когда, на инжекторных «десятках» он погружной и располагается прямо в баке.

Проверить элемент есть вариант по наличию звука работы. Включаете зажигание – обязан быть рокот в районе задних сидений. Время от времени он отсутствует. В нашем варианте следует проверить предохранители. ВАЗ-2110 – это инжекторное авто, и блок с предохранителями тут размещен на боковой стороне центральной консоли не знакомых фронтального пассажира. Нужно открутить крепеж, потом снять крышку, проверить предохранители на работоспособность и по мере надобности их поменять. В том случае элементы стопроцентно исправны, то необходимо проверить, будет ли врубаться реле, при этом как основное, так и топливного насоса. Момент включения конечно ощутить пальцем. Также будет слышен соответствующий щелчок.

Если бензонасос работоспособен, с использованием манометра инспектируют наличие там горючего. Если манометр отсутствует, тогда жмут на золотник в нижней части топливной рампы. миф элемент может находиться в защитном колпачке. Давление будет полностью осязаемо, хотя мощность его найти нельзя. Работающей насос и отсутствующее давление говорит о непроходимости топливной магистрали. Это вам понравятся спровоцировано забитым топливным фильтром.

Что делать если пропало зажигание

Эту проблему можно рассмотреть двояко. Может пропасть искра, а может зажигание, объясню, что имеется в виду. Цепь зажигания может быть исправна, а искры тем не менее нет. То есть катушка может выдавать искру, она исправна и на нее приходит напряжение, но пропало зажигание и самой искры нет. Может быть, другая ситуация, пропало зажигание и, конечно же, нет искры. Результат в обоих случаях одинаков, но подходы к поиску неисправностей разные. Рассмотрим их по порядку.

пропала искра:

— если в этом случае на катушку зажигания приходит питание, то цепь до катушки исправна;

— далее необходимо проверить цепь от катушки зажигания до трамблера, а именно посмотреть приходит ли низкое напряжение на трамблер. Это проверяется при включении зажигания. Прибором или лампочкой проверяем, есть ли на входе в трамблер питание.

Здесь есть одна особенность – лампочка будет гореть только тогда, когда разомкнуты контакты прерывателя. С одной оговоркой – если исправна вся цепь трамблера, так как если лампочка горит и при замкнутых контактах, то проблема в контактной группе;

— проверяем контактную пару трамблера. При исправной цепи и включенном зажигании — при размыкании контактов, катушка зажигания должна выдать искру;

Если при размыкании контактов вручную искра есть, а при прокручивании стартером ее нет, то виной всему контактная группа. И здесь опять могут присутствовать несколько неприятностей:

— контакты могут быть загрязненные или сильно подгоревшие, или же иметь предельный износ.

— также может быть трудно находимая неисправность, на которую почему-то исходя из опыта, не обращают внимания. Это трещина в пластиковой накладке подвижного контакта или ее отсутствие, вследствие поломки. Накладка служит для размыкания контактов в момент вращения вала трамблера, на котором находятся кулачки ( 4 или 6 кулачков, в зависимости от числа цилиндров). Когда же накладка треснула или отломилась, то кулачки вала не могут разомкнуть контакты и как результат – нет искры. Контактная пара в этом случае заменяется.

— если же при проверке лампочка горит хоть при разомкнутых контактах, хоть при сомкнутых, это говорит о том, что оборван минусовой провод контактной группы. Он не имеет изоляции и его нетрудно найти для проверки. Чтобы убедится в том, что на контактной паре отсутствует минус, нужно при включенном зажигании дать отдельный минус на наковальню контактов и разомкнуть их – катушка должна выдать искру. В этом случае необходимо восстановить минусовой провод или заменить его. Теперь рассмотрим случай и что делать, если пропало зажигание. Все это читаем далее по теме.

Пропало зажигание:

— если на щитке приборов не загораются лампочки при повороте ключа зажигания, то для начала необходимо убедиться, что исправны предохранители, отвечающие за цепь зажигания;

— если предохранители целые, то дальше определяется исправность контактной группы замка зажигания.

Если замок разборный, то можно снять контактную группу и проверить ее визуально. Когда же замок не разборный, то можно найти провода, отвечающие за зажигание. Для этого при повернутом ключе в положение «зажигание», отрезком провода попарно коснитесь двух выводов замка зажигания, при исправной цепи до замка, лампочки на щитке должны загореться, когда вы соедините провода, отвечающие за зажигание. При разборном замке заменяется контактная группа, а при не разборном – сам замок.

— Здесь опять же есть вариант – до замены замка, можно соединять между собой выводы на замке, используя для этого обыкновенный переключатель, имитируя этим работу замка; — если замок зажигания исправен, то необходимо просмотреть цепь до катушки зажигания. В крайнем случае, чтобы добраться до дома, можно подать на катушку (+) прямо с аккумулятора.

Не горит ближний или дальний свет фар на автомобиле ВАЗ 2108, 2109, 21099

Рассмотрим причины такой неисправности — почему не горит ближний или дальний свет фар, или все вместе на автомобилях ВАЗ 2108, 21081, 21083, 2109, 21091, 21093, 21099. Попутно разберем, как все исправить в том или ином случае.

— Перегорела лампа ближнего-дальнего света в блок-фаре

В ряде случаев перегорает одна лампа, иногда сразу две. Чаще всего в лампах выходит из строя нить, отвечающая за ближний свет. На внешний вид лампа может быть в полном порядке – все нити целы, но работать не будет. Поэтому для выявления неисправности проще всего заменить лампу рабочей (например, с соседней блок-фары) и посмотреть: работает или нет.

Помимо этого стоит выяснить причину перегорания лампы. Возможно трещина в стекле блок-фары через которую проникает влага или автомобиль эксплуатируется без защитных колпаков на задней части фар.

— Окислились контакты в соединительной колодке блок-фары

Несколько раз оденьте — снимите соединительные колодки на штекеры ламп ближнего — дальнего света. В последствии стоит зачистить и обжать в них контакты. Подробнее «Провода передних фар ВАЗ 2108, 2109, 21099».

— Нет «массы» к фаре

Массовый провод от соединительной колодки каждой из блок-фар крепится рядом с ней к кузову автомобиля. Отсоедините наконечник этого провода (черного) от кузова и зачистите его. Также зачистите место крепления.

Масса передней фары автомобилей ВАЗ 2108, 2109, 21099

— Перегорели предохранители в монтажном блоке

В монтажном блоке старого образца с пальчиковыми предохранителями 17.3722 за ближний свет отвечают следующие предохранители:

№16 (правая фара по ходу автомобиля),

За дальний свет:

В монтажном блоке 2114 с ножничными предохранителями ближний свет:

F13 (правая фара),

F15 (правая фара),

Замените предохранитель исправным. В дальнейшем найдите причину его перегорания (возможно короткое замыкание).

— Неисправно реле ближнего или дальнего света

Монтажный блок 17.3722: за ближний свет фар отвечает реле К11, за дальний К5. Монтажный блок 2114: за ближний свет фар отвечает реле К9, за дальний К8. При срабатывании реле должен быть слышен щелчок. Если его нет, то либо к реле не подходит ток, либо оно само неисправно. Замените реле заведомо исправным. Для проверки можно взять аналогичное из этого же монтажного блока (реле 113.3747 или 113.3747-10).

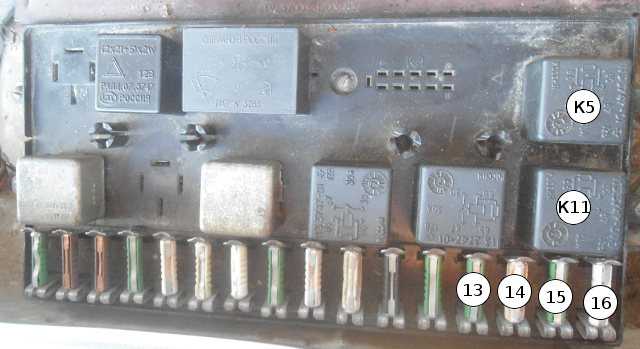

Монтажный блок старого образца 17.3722: предохранители и реле ближнего и дальнего света фар автомобилей ВАЗ 2108, 2109, 21099

— Неисправен подрулевой переключатель («гитара»)

За дальний и ближний свет фар отвечает левый подрулевой переключатель. Поэтому снимаем кожух рулевой колонки для доступа к его электрической части. Снимаем с него соединительную колодку, также сжав усики извлекаем корпус переключателя с рычагом.

Нас интересует плотность посадки соединительной колодки на штекерах корпуса переключателя (обжимаем контакты), окисление контактов (зачищаем), наличие электрического тока на выводах соединительной колодки. На вывод 56 ток приходит (зеленый провод). Проверяем наличие напряжения контрольной лампой или каким-нибудь измерительным прибором. Вывод переключателя 56b — ток уходит на ближний свет (красно-серый провод), 56а — дальний свет (бело-голубой провод). Можно включить зажигание и по очереди отрезком провода соединять выводы в колодке: зеленый провод — красно-серый, зеленый — бело-голубой. Если ближний или дальний свет включается, то меняем подрулевой переключатель на новый.

Контакты левого подрулевого переключателя ВАЗ 2108, 2109, 21099, отвечающего за переключение света фар (дальний/ближний)

— Неисправна проводка к блок-фарам или монтажный блок предохранителей

По очереди проверяем провода электрической цепи включения ближнего или дальнего света фар контрольной лампой или тестером на наличие «обрыва». Проверяем соединительные колодки в монтажном блоке на плотность посадки, наличие окислений. Очищаем и поджимаем. Если при проверке электрической цепи выявлено, что ток в монтажный бок входит, но на выходе (или на реле и предохранителях) его нет, это свидетельствует о его неисправности. Неисправный монтажный блок проще всего заменить аналогичным новым или бэушным, но исправным.

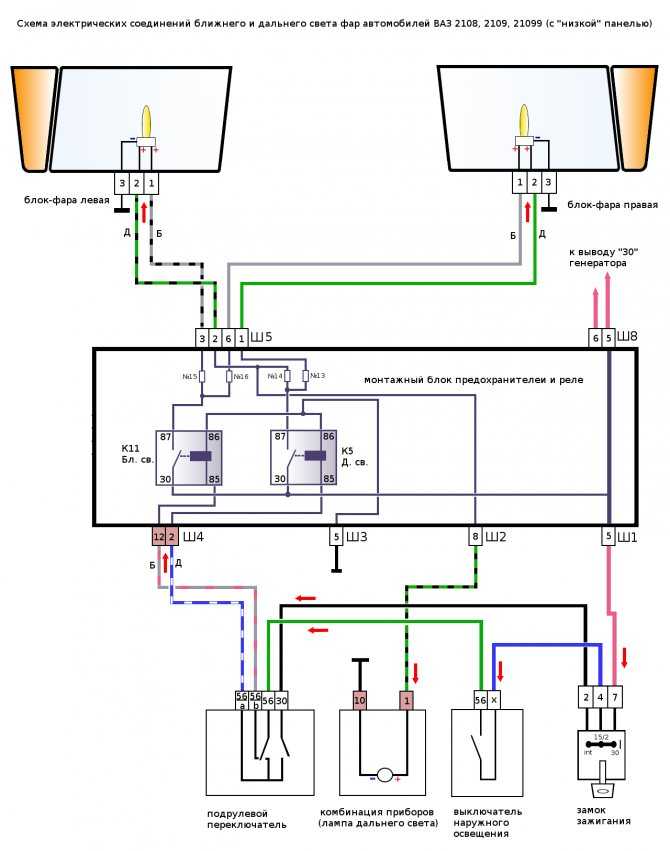

Схема включения ближнего света фар ВАЗ 2108, 2109, 21099

— Не работает выключатель наружного освещения

Проверьте наличие напряжения на голубом проводе, идущем от замка зажигания на вывод «Х».

Выключатель наружного освещения ВАЗ 2108, 2109, 21099 до 1998 г.в. монтажный блок 17.3722

Настройка угла опережения зажигания автомобиля ВАЗ 2109

Прежде чем приступить к проверке, не помешает разобраться с теми узлами, которые участвуют в процессе искрообразования. К ним относятся:

В данном разделе нашей статьи мы предлагаем понятную и доступную большинству автолюбителей инструкцию по регулировки системы зажигания «девятки». Она включает в себя выполнение следующих мероприятий:

Первым делом понадобится проверить топливо, искру и воздух.

Я посоветовал бы для начала проверить поступление воздуха (фазы компрессия и газораспределения), можно так же начать с проверки системы зажигания.

Метки на шкивах могут совпадать, но компрессия при этом может немного подвести например: на одном цилиндре 10 атм, на втором 9.5 атм, на третьем 7 атм, а на четвертом 8 атм, исправить это может только ремонт двигателя. Конечно, стоит серьёзно заняться ремонтом двигателя, но пока его нужно отложить, так как нам потребуется завести машину. Имея такую компрессию, двигатель будет работать и даже неплохо, но на холостом ходу будет подтравливать.

Не заводится ВАЗ 2109 — метод поиска причин

Не заводится ВАЗ 2109: начать проверку с искры, датчика Холла и состояния свечей. Затем померить компрессию, проверить метки ГРМ, топливный насос и стартер. Подробнее

Раз предыдущие варианты поломок не подтвердились, значит проблему нужно искать в системе зажигания. Для проведения обычной проверки пригодятся простые приборчики, их без проблем можно купить в любом автомагазине. Но для начала следует разобраться в устройстве и работе зажигания.

И так, в нашем случае на ВАЗ 2109 стоит бесконтактная система зажигания. В состав этой системы входят:

Одной клеммой катушка подключается к аккумулятору, а второй к выходному транзистору коммутатора. Коммутатором размыкается выходной транзистор при перепаде сигнала в ноль. В этот момент во вторичной обмотке катушки, появляется ток высокого напряжения, примерно 25 кВ, а в первичной — ток более 300В. В итоге, на свечах возникает высоковольтное напряжение, в результате чего на свечах появляется искра.

Причём, он делает это так, что время заряда катушки остается приблизительно неизменным. Иначе случится перезарядка катушки. Для этого коммутатором вычисляется нужный период импульсов, которые приходят с датчика Холла. Другими словами, все зависит от оборотов двигателя, выше обороты, раньше коммутатор начинает замыкать катушку, но при этом не изменится время замкнутого состояния.

Теперь Вы можете приступить к тестированию. В первую очередь нужно проверить искру на свечах – можно для этого пользоваться специальным разрядником. Результата нет.

АЗ-1 – это аварийное зажигание, им можно пользоваться в дождь, при езде по лужам. Если говорить другими словами, то можно назвать его заменителем датчика холла.

Датчик МД-1 — мгновенная диагностика, пригодится для того, чтобы проверить работоспособность катушки зажигания, датчика холла и замка зажигания.

В первую очередь мы воспользовались МД-1. Этот датчик подключается вместо коммутатора, как только его подцепили, нужно включить зажигание, не с завода оснащаются бесконтактной системой зажигания. Конструктивно она состоит из следующих элементов:

В случае неисправности любого из первых четырех элементов система зажигания перестает работать, и запуск двигателя становится невозможным. Исправить ситуацию можно путем проведения диагностики и устранения поломки.

Если в автомобиле нет искры, можно найти причины и другим способом. Для данной методики не требуется применение специального прибора или инструмента. В данной методике проверку проходит вся цепочка зажигания, не учитывая датчик Холла. Чтобы провести данную работу, нам потребуется небольшой провод с изолированными концами и гвоздь либо скрепка.

Прежде всего, отсоединяем высоковольтный кабель из трамблера. Во время проверки его необходимо расположить примерно 10 миллиметров от минуса автомобиля. Далее следует включить зажигание. Отсоединить разъем от датчика Холла и подсоединить его конец в средний контакт, к которому подсоединяется провод зеленого цвета.

Вторым концом нашего провода замыкаем несколько раз об массу. В момент замыкания между массой и концом провода должны пробегать искры. При наличии искры в карбюраторном автомобиле ВАЗ-2109 можно сделать вывод о неисправном датчике Холла либо отсутствии контакта. Нередко внутри самого трамблера пластиной перетираются провода или разъем просто разбалтывается.

Перед выполнением проверки нужно подготовить такой набор инструментов:

Проверка наличие искры

Допустим, ваш инжекторный автомобиль перестал реагировать на ключ зажигания и отказывается заводиться. Сразу же сетовать на неисправность в системе зажигания довольно-таки нерационально. В первую очередь, нужно удостовериться в том, что пропала именно искра, а не поломалось что-либо другое. Для проверки свечей зажигания на наличие заветного «огонька» можно прибегнуть сразу к нескольким процедурам. Пожалуй, наиболее эффективные и простые из них следующие:

• Способ первый – проверка от массы. Для его реализации необходимо отключить зажигание, выкрутить поочерёдно каждую свечу и, приложив её корпус к массе (металлический корпус мотора), попытаться завести мотор;
• Способ второй – проверка при помощи мультиметра или тестера на основе пьезоэлектрического элемента. Этот вариант диагностики довольно-таки схож с описанным выше способом за исключением того, что свеча прикладывается не к массе, а к контактам тестера или мультиметра. Однако в этом случае «крутить» стартер не требуется, искра должна возникнуть от самих приборов.

Если по итогу проведения отмеченных выше способов проверки искрообразование на свече не выявлено, или искра есть, но слабая (неяркая, нерезкая, тусклая), необходимо выявлять причину неисправности. Не забывайте, что эксплуатация машины с плохо работающим зажиганием отрицательно сказывается на работе двигателя и существенно уменьшает его эксплуатационный срок.
