Для чего нужен понижающий резистор АКПП

Чтобы понять, где находится понижающий резистор АКПП и для чего он нужен, давайте рассмотрим данный элемент более подробно. На сегодняшний день, практически  все АКПП комплектуются понижающими резисторами.

Понижающий резистор, являясь одним из составляющих элементов коробки автомат, отвечает за плавное (без рывков) переключение передач с первой скорости на вторую.

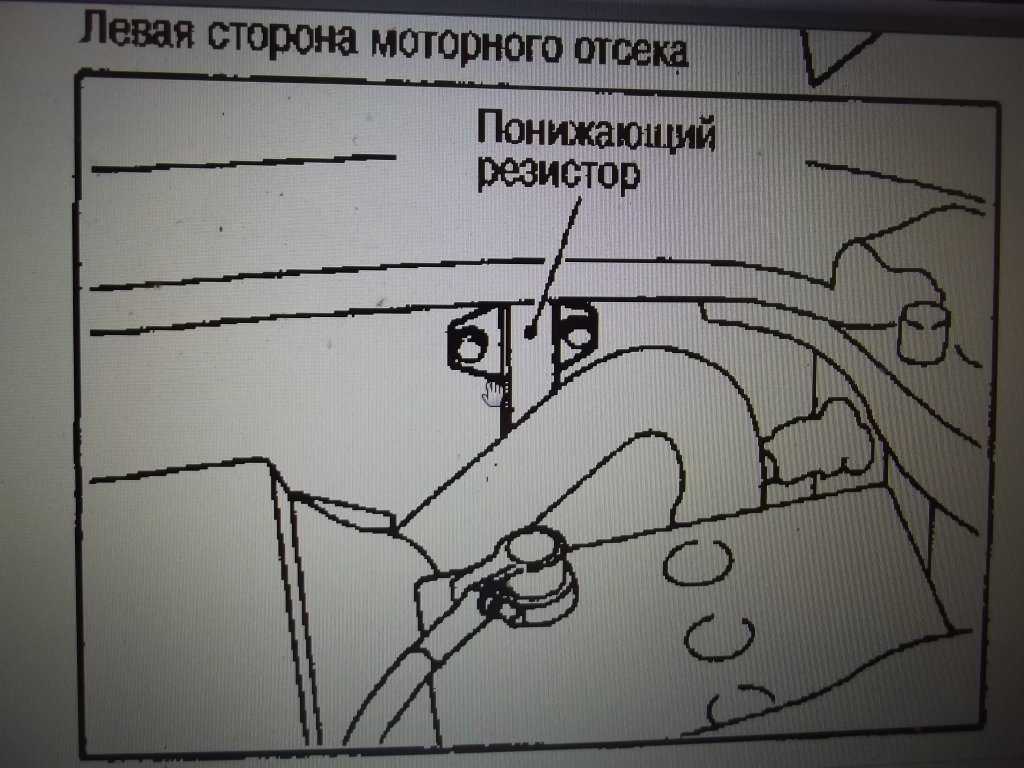

Чтобы определить, где стоит понижающий резистор АКПП, водителю достаточно открыть техническую документацию (мануал)  к транспортному средству. В инструкции указано место расположения (схема АКПП), тип и номинал понижающего резистора.

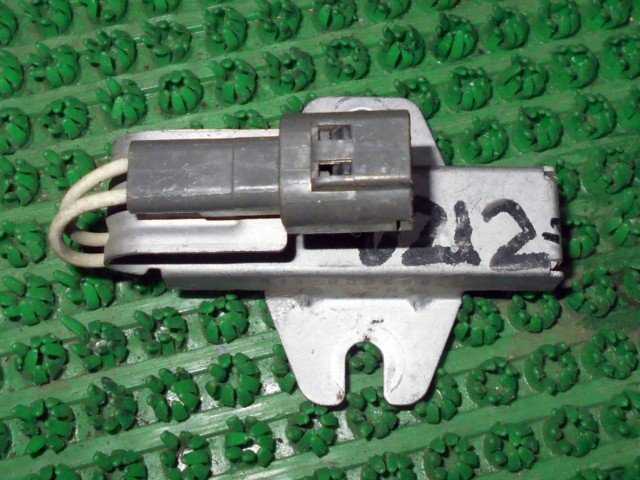

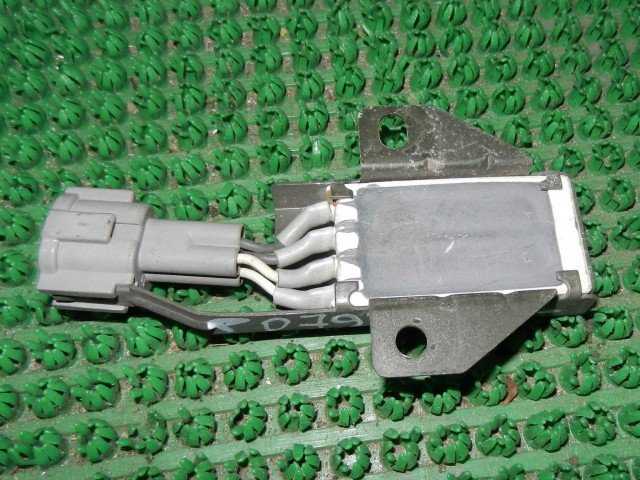

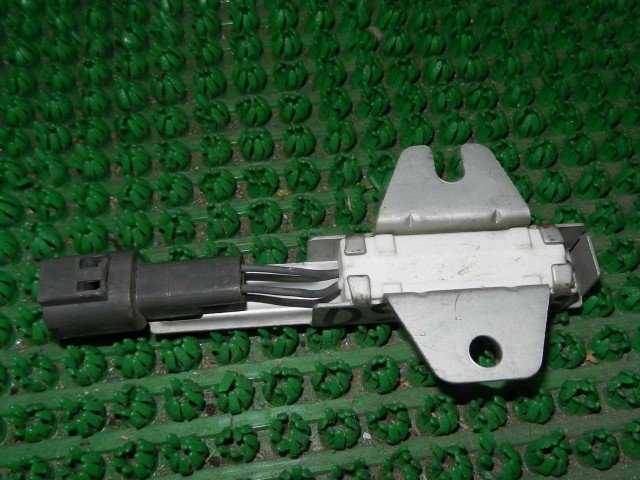

Внешне данный  радиоэлемент  очень напоминает  элементы, устанавливаемые на бытовую технику. Чтобы защитить резистор от влаги и грязи, его устанавливают под капотом автомобиля, недалеко от корпуса АКПП. Данный элемент имеет дополнительную небольшую защиту в виде «козырька» (щитка).

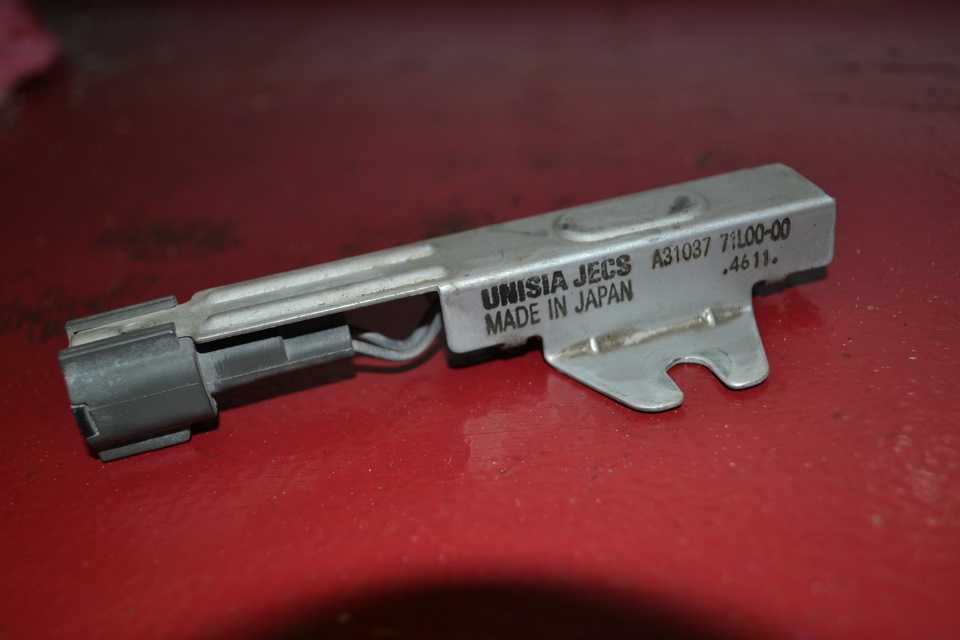

В зависимости от конструктивных особенностей автомобиля резистор АКПП может располагаться в разных частях корпуса.  Например, в автомобилях NISSAN резистор АКПП («дроп-резистор») расположен под воздушным фильтром в металлическом корпусе, прикрепленном двумя болтами.

Если говорить о том, какие функции выполняет понижающий резистор АКПП, электронный блок управления АКПП посылает различные импульсы радиоэлементам, в том числе и понижающему резистору. Данные элементы, в свою очередь, меняя свои показания, влияют на работу АКПП.

В данном случае, понижающий резистор, получив импульс от электронного блока управления, передает напряжение на соленоид, управляющий давлением в контуре АКПП. Таким образом, резистор влияет на то, до какого предела открыть соленоид.

В свою очередь, трансмиссионная жидкость, протекающая под давлением, способствует плавному переключению скоростей в коробке передач. Это и есть работа понижающего резистора, в функции которого входит корректировка плавности переключения скоростных режимов путем подачи сигнала управления давлением переключения.

Замена понижающего резистора

Прежде всего нужно сказать что родной понижающий резистор имеет следующие характеристики: 10 Вт, 12 Ом.

Заменить можно любым у которого характеристики не хуже. Мы приобрели в магазине Чип и Дип силовой резистор на 25 Вт, 12 Ом в корпусе (стоимость 160 руб).

Новый понижающий резисторСтарый понижающий резистор

Поменять резистор довольно просто, расположен он в подкапотном пространстве, за корпусом воздушного фильтра, снятие и установка занимает не более 10 минут. Для начала нужно отсоединить патрубок забора холодного воздуха, потом открутить 5 болтов держащий корпус воздушного фильтра.

После того как сняли старый резистор, нужно аккуратно обрезать провода — как можно ближе к основанию, иначе придется покупать новые и еще больше колхозить, к ним и будем припаивать новый понижающий резистор из чип и дип.

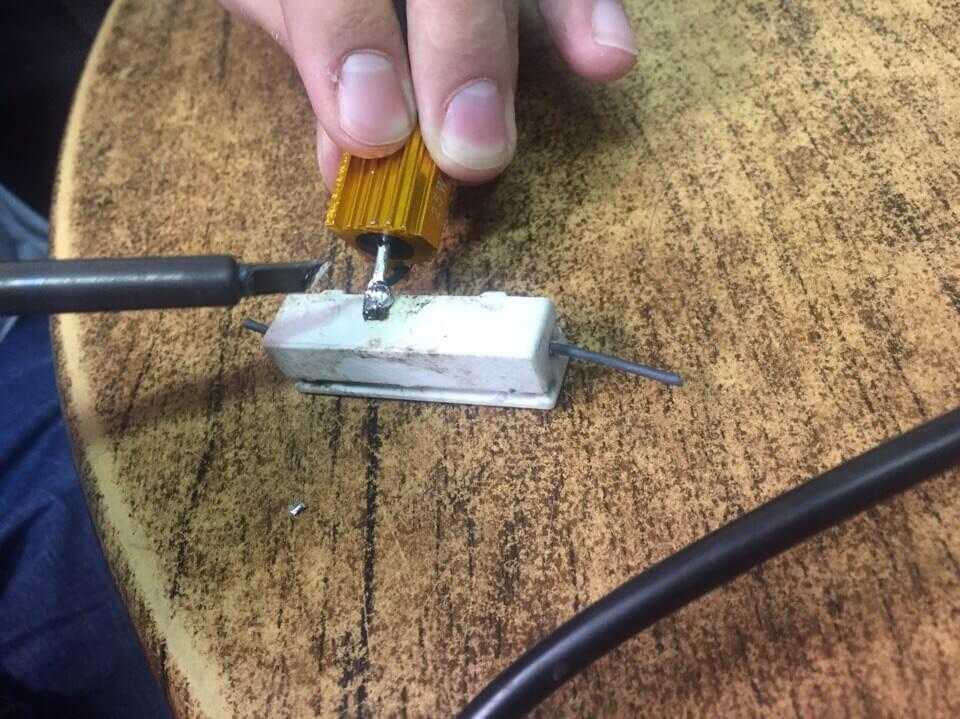

Старый был в керамическом корпусе и судя по всему был установлен еще в Японии, видимо мы туда полезли первые но и хорошо, использовали его как подставку т.к. паять было на нем удобнее.

Новый понижающий резистор как родной поместился в старый корпус, так и закрепили его. Смотрится конечно не так симпатично но не это главное, главное что бы работал.

Сразу же поехали проверять работу акпп, особенно пинок с 1 на 2 передачу и переключения на повышенных оборотах. Разгоняемся и ловим переключение с 1 на 2 передачу на высоких оборотах, переключилась очень плавно, теперь с 2 на 3 передачу, тоже переключилась плавно, проблема с понижающим резистором решена.

Признаки неисправности понижающего резистора

Вначале разберемся для чего нужен понижающий резистор. Основная функция понижающего резистора, это понижение тока на управляющем клапане основной магистрали акпп, так называемого соленоида линейного давления. Если выразится проще, то резистор нужен для того, что бы мозги акпп смягчали переключение скоростей. Если отключить понижающий резистор, то скорости будут переключаться на максимальном давлении, которое может создать масленый насос акпп, от сюда и пинок при переключении с 1 на 2 передачу.

Понижающий резистор в хорошем состоянии должен выдавать от 11.2 Ом до 12.8 Ом. Так же резистор способен нагреваться во время работы, особенно если он просится на замену, пробовать охладить его какими-то подручными способами не имеет смысла — проще купить новый, нагревается он от проходящего через него тока.

Если ваша акпп пинается с 1 на 2 передачу, особенно на высоких оборотах, а в остальном вас не беспокоит своей работой, то с большой вероятностью можно приговорить понижающий резистор.
