Техобслуживание и диагностика ГБЦ

Соблюдение температурного режима и своевременное проведение сервисных регламентных мероприятий обеспечит бесперебойную работу головки блока цилиндров на протяжении всего срока службы двигателя. Основные операции по обслуживанию головки блока цилиндров связаны с газораспределительным механизмом, подверженным наибольшим механическим и тепловым нагрузкам.

Следует упомянуть о:

нормальном функционировании клапанов; контроле эластичности сальников клапана; сальниках шкивов распредвала; и, самое важное, целостности прокладки ГБЦ. Повреждения прокладки головки блока цилиндров – самая распространенная неисправность

Она может прогореть, и тогда в ней появляются каналы, по которым жидкости и газы начинают перемешиваться. Например, охлаждающая жидкость может попадать в камеру сгорания

Повреждения прокладки головки блока цилиндров – самая распространенная неисправность. Она может прогореть, и тогда в ней появляются каналы, по которым жидкости и газы начинают перемешиваться. Например, охлаждающая жидкость может попадать в камеру сгорания.

Диагностировать такую неисправность можно по беловатому цвету выхлопных газов. Если есть сомнения, то надо выкрутить свечи зажигания и внимательно их рассмотреть. Одна из них (в том цилиндре, где появилась течь) будет отличаться цветом и состоянием электродов от остальных.

Еще бывает, что масло попадает в антифриз. При этом последний теряет свои свойства, и мотор начинает перегреваться. Охлаждающая жидкость бурлит, меняет цвет, начинает выдавливаться через пробку расширительного бачка или радиатора. Если же тосол попадает в масло, то оно пенится, на поверхности образуется эмульсия, при этом смазывающие свойства значительно ухудшаются.

Ранняя диагностика и ремонт в начале проявления неисправности существенно продлят жизнь головке блока цилиндров

После ремонта особое внимание обратите на порядок и момент затяжки болтов ГБЦ. Подробно процесс описан в руководстве по ремонту

В некоторых случаях ремонт возможен только после демонтажа головки. Рассмотрим их подробнее:

• расточка и хонингование цилиндров;
• замена направляющих втулок клапанов и их седел;
• замена клапанов или притирка рабочих фасок к седлам;
• проточка или шлифовка седел;
• проточка привалочных плоскостей ГБЦ;
• замена пробитой прокладки ГБЦ;
• заваривание микротрещин и дефектов в корпусе головки блока цилиндров.

Большинство ремонтных работ, связанных с головкой блока цилиндров, требует высокой квалификации мастера и специализированного инструмента. Поэтому тщательно взвесьте все за и против, прежде чем самостоятельно браться за сложные операции.

В некоторых случаях ошибка может стать фатальной, и придется покупать новую ГБЦ. Самая трудоемкая операция связана с демонтажем изношенных направляющих втулок и запрессовкой новых.

Перед выполнением операции головка должна быть нагрета до определенной температуры. Превышение температурного порога чревато ее короблением и выходом из строя. Особенно это касается силуминовых ГБЦ.

Направляющие втулки, наоборот, должны быть глубоко охлаждены. Тепловая деформация металла позволяет смонтировать их в посадочные места, а после выравнивания температур появляется требуемый натяг детали.

Гораздо проще выполнить операцию замены втулок (подшипников скольжения) шкива маслонасоса. По крайней мере, здесь не надо создавать специальный температурный режим сопрягаемых деталей.

Пошаговая инструкция

На СТО шлифовку ГБЦ проводят механическим способом на специальном станке, оснащённом шлифовальным кругом. Результат процесса зависит от профессионализма мастера. Если он превысит максимально допустимый слой шлифования, указанный в руководстве к двигателю, деталь придётся менять.

Самостоятельную шлифовку ГБЦ проводят ручным способом с помощью наждачной бумаги или точильного камня. Выглядит это следующим образом.

1. Поверхность обрабатывают без сильного нажима, движениями в виде восьмёрки или нуля. Не допустимы резкие, прямые движения.
2. После первого этапа шлифования берут кусок стекла по размерам головки и небольшое количество дизтоплива. Поверхность смазывают дизтопливом и прикладывают стекло. В местах, где снят слишком большой слой, образуется круг с жидкостью по краям. Там, где снят недостаточный слой – воздушный круг с топливом по краю.
3. Далее стекло снимают и продолжают процесс шлифовки с учётом результатов контрольного замера.
4. Как только получается идеально ровная, зеркальная поверхность, блок цилиндров можно собирать и устанавливать в двигатель.

Разница между пробитой и прогоревшей прокладкой ГБЦ

Под прогаром следует понимать неисправность, при которой выхлопные газы прорываются в соседние цилиндры, масляные каналы или рубашку охлаждения ДВС. Чаще всего прогар происходит между цилиндрами, так как уплотнение в этом месте принимает наибольшую термическую нагрузку. Понятие пробоя более обширное и включает в себя также случаи, когда каналы циркуляции масла и охлаждающей жидкости (ОЖ) сообщаются между собой. Из-за смешивания в расширительном бачке и/или поддоне образуется эмульсия кофейного цвета. При пробое наружу первым признаком будут следы масла/тосола на двигателе.

Признаки прогара

• Двигатель троит, падение мощности, черный дым из выхлопной трубы (несгоревшее топливо). Сообщение соседних цилиндров приводит к нарушению газообмена. На такте сжатия газы перетекают в соседний цилиндр, вследствие чего не создается достаточное давление в конце такта сжатия, нарушается либо и вовсе отсутствует горение смеси. Из-за этого двигатель работает неустойчиво, на кузов передаются сильные вибрации.
• Повышенное давление в системе охлаждения двигателя. Поскольку система наполняется отработанными газами, все резиновые патрубки будут раздуты, что можно проверить на ощупь. Нередко последствием пробитой прокладки становится утечка антифриза. Из-за повышенного давления в системе течь возникает в наиболее ослабленных участках: места обжатия патрубков хомутами, незатянутые подводы к штуцерам, потрескавшиеся из-за старости резиновые шланги.

• Маслянистые пятна на поверхности антифриза в расширительном бачке. Причина в несгоревшем бензине и примесях масла, которые просачиваются в охлаждающую жидкость вместе с газами.
• Двигатель перегревается. Раскаленные отработавшие газы нагревают антифриз, поэтому система охлаждения не справляется с теплоотводом.
• Белый дым из выхлопной трубы. Причина в прогоревшей прокладке между каналом циркуляции ОЖ и цилиндром, из-за чего антифриз попадает в камеру сгорания. Нередко проблема начинает проявлять себя после длительного простоя, когда в цилиндре накапливается тосол. В придачу ко всему в такой ситуации вы заметите затрудненный запуск двигателя. Естественно, что в таком случае уровень антифриза в бачке будет постоянно снижаться.

С ремонтом прогара затягивать не стоит, так как скопление большого количества антифриза в камере сгорания может привести к гидроудару и, как следствие, дорогостоящему капитальному ремонту.

Выбор прокладки ГБЦ

В заключение несколько слов о выборе прокладки головки блока цилиндров

Этот на первый взгляд простой вопрос приобретает особую важность, когда в результате механической обработки ГБЦ произошло заметное изменение степени сжатия. Если все оставить, как было, то есть поставить старую прокладку или такую же новую, это может нарушить нормальный процесс сгорания топлива в цилиндрах, а значит — ухудшаться тяговые и мощностные характеристики двигателя, возрастет содержание вредных веществ в отработавших газах

Для восстановления изначальной величины степени сжатия можно использовать более толстую прокладку головки блока цилиндров или шайбы, однако в продаже есть прокладки не для всех типов двигателей и только определенного диапазона толщины. Поэтому убедиться в доступности желаемой прокладки лучше до принятия решения о механической обработке.

Нужную толщину прокладки или шайб легко рассчитать, зная размер ГБЦ перед обработкой и после нее. Если в двигателе установлены «утопленные» клапаны (например, как на автомобиле Peugeot XUD7), надо учесть объем выступа клапана и в каталоге найти соответствующее значение толщины прокладки головки блока цилиндров.

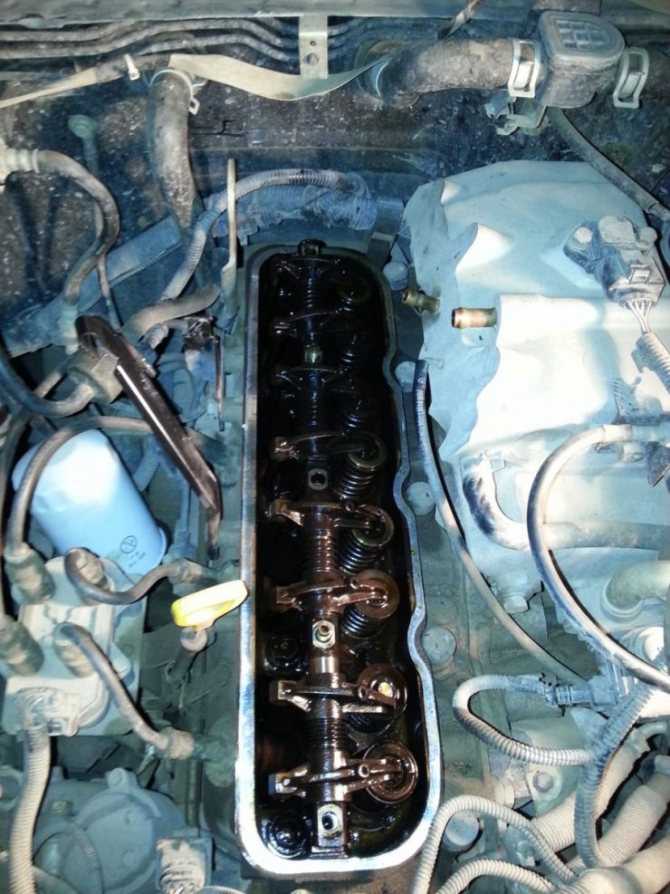

Ремонт головки цилиндров как вы понимаете это долгий нудный, требующий особой внимательности труд. Если думаете что это как два пальца обоссать, сильно ошибаетесь. Расскажу почему. Для начала головку нужно снять, на некоторых автомобилях проще снять двигатель целиком, нежели же снять только головку. Снятую головку необходимо тщательно отмыть соляркой или лучше бензином,а совсем хорошо было бы положить ее в ванну с каустической содой.

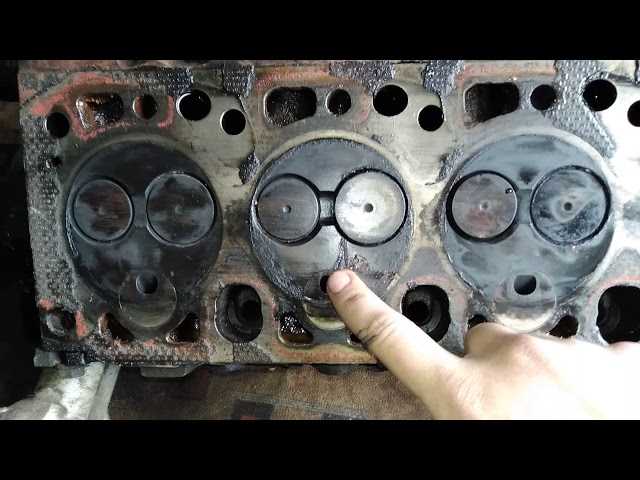

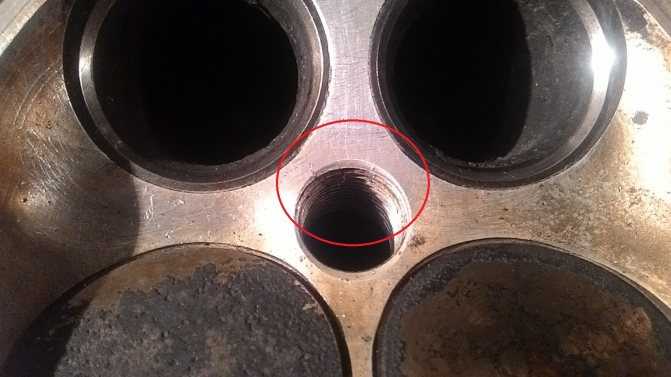

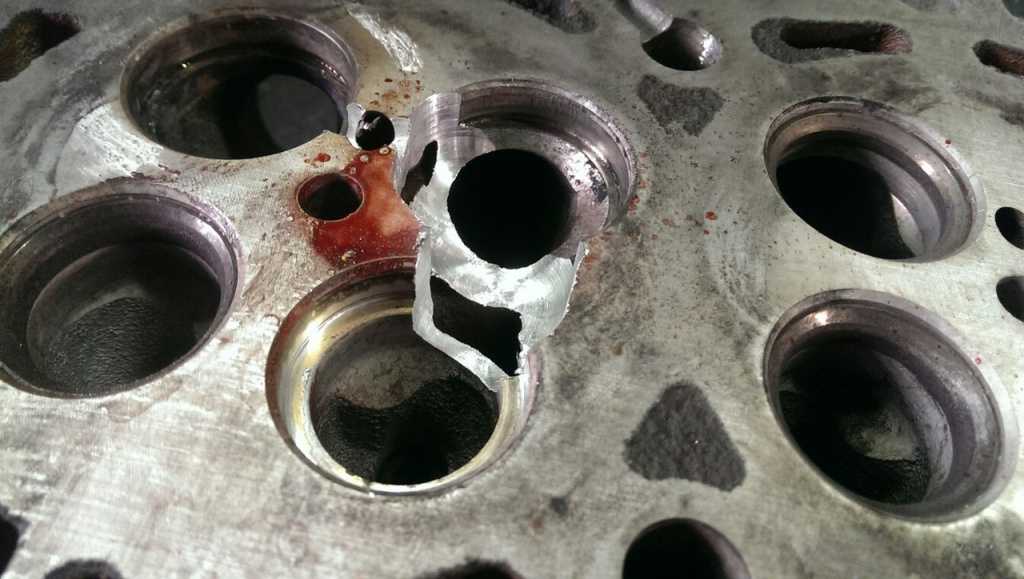

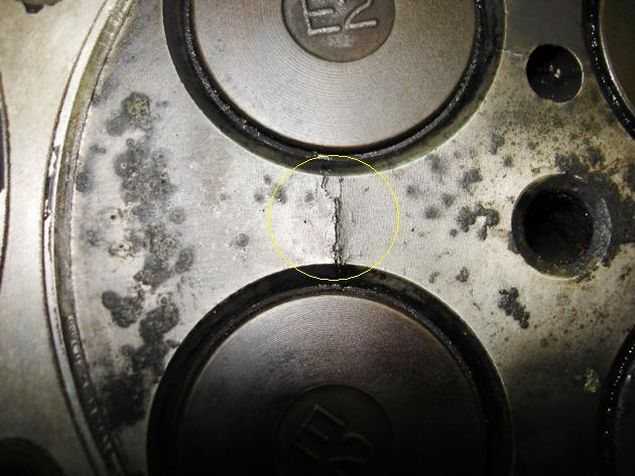

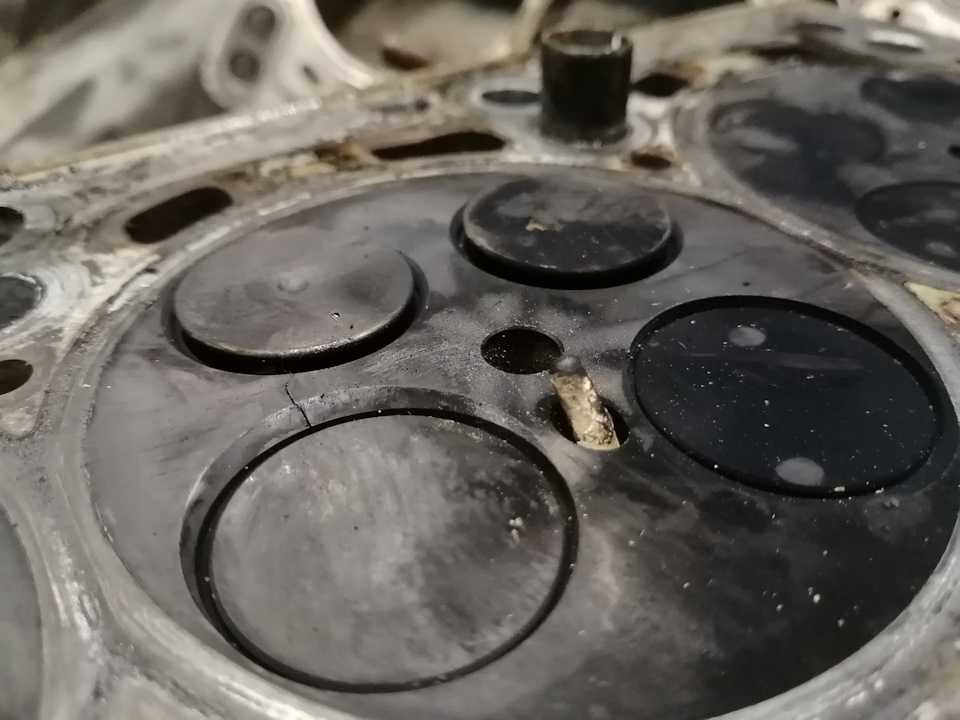

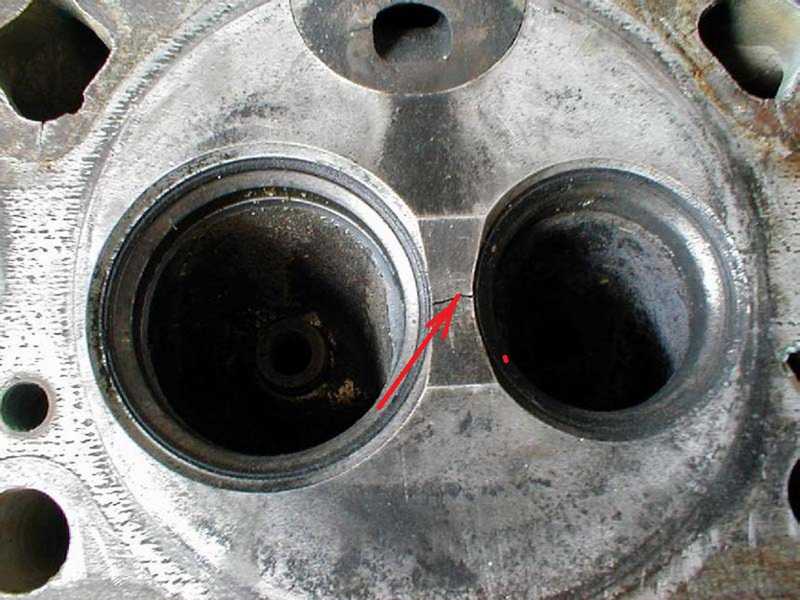

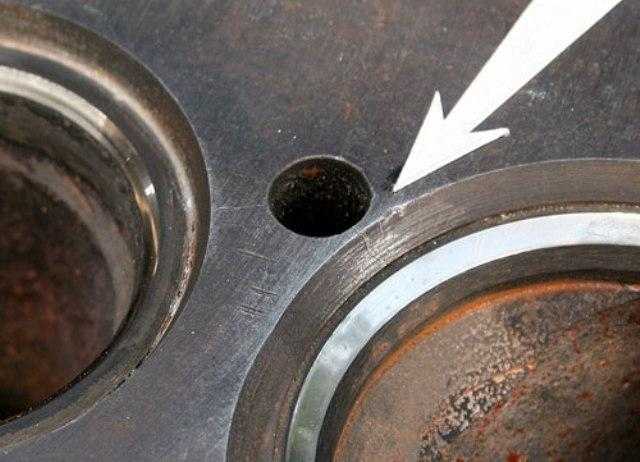

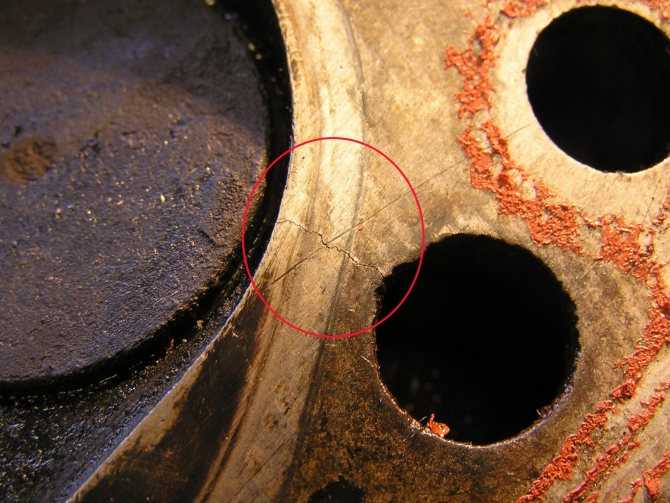

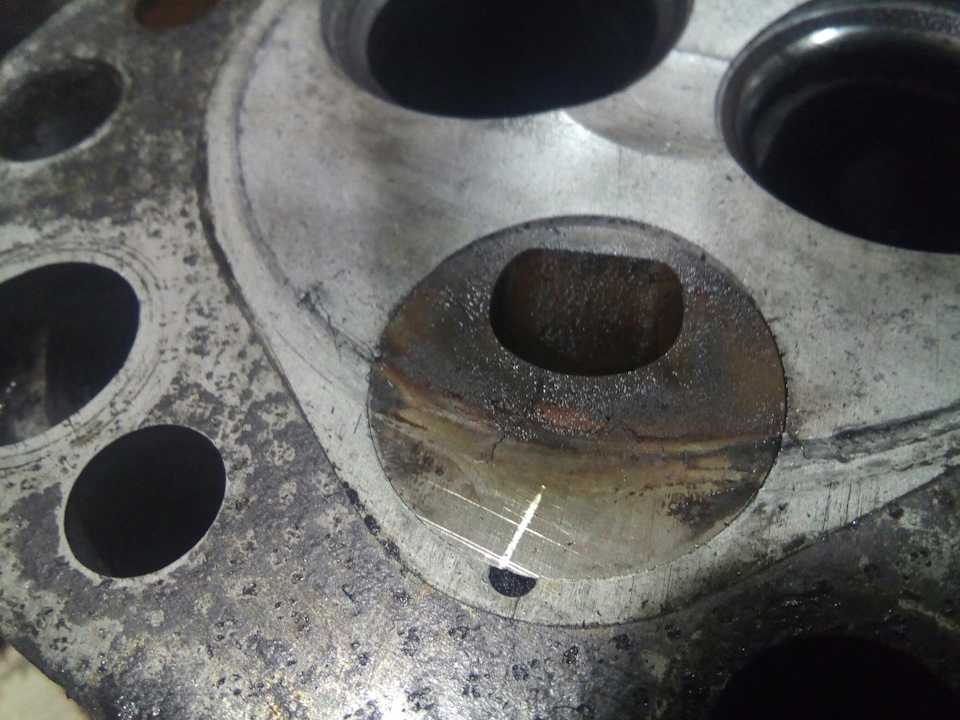

Далее визуальный осмотр и диагностика. Алюминиевые головки имеют такую особенность или свойство — после перегрева плоскость головки цилиндров немного искривляется, после чего прокладка ГБЦ (головки блока цилиндров) начинает в небольших или больших количествах пропускать масло и воду. Масло и охлаждающая жидкость могут просачиваться как наружу (в результате двигатель становится грязным и всем своим видом показывает что нуждается в ремонте), так и во внутрь двигателя, где охлаждающая жидкость будет попадать в поддон картера и смешиваться с моторным маслом, превращаясь в моторный яд, который ушатает двигатель вашей машины очень быстро.

Необходимо проверить плоскость, у меня для этого есть специальная линейка идеально плоская, изготовленная на заводе сверхточных приборов специально для измерения неровностей плоских поверхностей. Чем может замерить плоскость ГБЦ человек у которого нет такого прибора я даже незнаю… Но если все же найдете что либо подходящее с идеально ровной поверхностью, то делаете следующее: 1. Отчищаете плоскость головки от нагара, накипи и остатков старой прокладки ГБЦ. 2. На очищенную плоскость ГБЦ ставите ваш «измерительный прибор» вдоль длины головки и смотрите зазор между прибором и плоскостью ГБЦ, двигаете прибор по всей плоскости, ставите по диагонали и снова высматриваете зазор. Если зазора нет, то плоскость ГБЦ в порядке; если есть зазор 0.5-1мм, то головку лучше торцануть или если позволяют финансы поставить новую. если зазор больше 2мм, то головку нужно реставрировать, то есть торцевать обязательно. При торцевании ГБЦ снимается искривленный слой плоскости, после чего ГБЦ можно снова использовать. P.S. Водитель, который проверяет масло в моторе хотя бы раз в неделю, увидев, что масла стало в два раза больше, а радиатор полупустой просто дольет в радиатор еще тосола и поедет дальше, через несколько дней попадет на ремонт и запчасти.

yamotorist.ru

Конструкция детали: что входит в ГБЦ

Поподробнее рассмотрим, из чего состоит ГБЦ.

Первоначально детали головки изготавливались из чугуна. Выбор материала был обусловлен высокой вибронагруженностью и температурным режимом работы двигателя. Чугун обладает высокой механической прочностью и термоустойчивостью. Он не подвержен деформациям и короблению при нагревании. Основной недостаток чугуна – большой удельный вес. Современное материаловедение позволяет использовать сплавы из легких металлов (например, из алюминия), которые отвечают всем вышеперечисленным характеристикам, но обладают меньшей массой.

Герметизация плоскости разъема блока и головки цилиндров осуществляется посредством специальной прокладки. Это сложная деталь, в основу которой входит армированный асбест. Она должна повторять все контуры и каналы головки и при этом выдерживать высокое давление и температуру. Во время крепления болтов головки блока цилиндров необходимо соблюдать заданное усилие и последовательность затяжки. Обычно она осуществляется в несколько этапов и деформирует прокладку в определенных местах.

Что входит в состав ГБЦ?

• Прокладка создает герметичное соединение и функционирование систем охлаждения и смазки.
• ГРМ – это газораспределительный механизм, включающий в себя цепь (ремень), связывающую коленвал и распредвал, собственно распределительный вал и клапаны с пружинным механизмом.
• Корпус головки блока цилиндров называется картером. В нем расположены все детали и механизмы.
• Резьбовые отверстия для монтажа свечей системы зажигания и форсунок для впрыска топлива.
• Камера сгорания, в которой происходит рабочий процесс воспламенения горючей смеси, обеспечивающий работу двигателя.
• Цепь или ремень ГРМ.
• Привалочные плоскости с отверстиями для крепления впускного трубопровода и выпускного коллектора вместе с датчиками и патрубками системы охлаждения.

Клапаны впуска и выпуска расположены вдоль постели распредвала. При использовании двух клапанов на цилиндр они расположены в один ряд. При использовании четырехклапанной конструкции (два впускных и два выпускных на цилиндр) они располагаются в два параллельных ряда. Ось клапанов имеет отклонение от перпендикуляра к плоскости разъема головки и блока цилиндров, как правило, в 20 градусов.

В передней части головки находится пространство для звездочки газораспределительного механизма цепи (или ремня) и ее успокоителя. Они приводят в движение распредвал. Камеры сгорания расположены над цилиндрами и имеют немного меньший диаметр, чем поршни. Благодаря такому несоответствию на границе блока цилиндров и ГБЦ создается завихрение топливной смеси в конце такта сжатия. Это благоприятствует воспламенению горючего и увеличению мощности двигателя.

Слева по направлению движения автомобиля расположены входные отверстия для монтажа свечей зажигания и форсунок подачи топлива. Они вкручиваются по резьбе и участвуют в процессе работы двигателя. На противоположной стороне находятся площадки для подсоединения впускного и выпускного трубопроводов. Также сюда подходят патрубки, подводящие охлаждающую жидкость к ГБЦ.

Сверху головка блока цилиндров имеет сложную конфигурацию, обеспечивающую расположение элементов газораспределительного механизма. Вдоль центральной оси идут площадки для монтажа вкладышей распредвала. В них помещается сам распредвал и сверху фиксируется крышками с ответными полукольцами подшипников скольжения. В специальные отверстия под распредвалом запрессовываются направляющие втулки клапанов. Над ними крепятся шайбы сложной формы, в которые устанавливаются пружины, удерживающие клапан в поднятом состоянии. Сверху ГБЦ надевается металлическая или силуминовая крышка, закрывающая механизмы.

Из чего еще состоит ГБЦ? В головке блока цилиндров имеются неподвижные элементы, такие как:

• седла клапанов, обеспечивающие герметичность впускных и выпускных клапанов в закрытом состоянии;
• направляющие клапанов, задающие вектор их перемещения.

Седла и направляющие запрессовываются с натягом в ГБЦ. В домашних условиях выполнить такую работу очень сложно. Требуется сильный нагрев головки блока цилиндров и глубокое охлаждение ответных деталей перед процессом монтажа. Долгая запрессовка может привести к выравниванию температур и заклиниванию направляющей или клапана. Кроме того, головки из алюминиевого сплава подвержены деформации при нагревании, поэтому перегрев может стать для них фатальным. Для выполнения этой операции лучше обратиться в специализированную мастерскую.

Что необходимо подготовить

В первую очередь перед началом шлифовки головки блока цилиндров необходимо подготовить инструментарий. Самое первостепенное, что потребуется — это набор шурупов различного калибра и линейка с лекалом.

В общем-то второе вам пригодится только для того, чтобы прикинуть, какой именно должна быть головка. Весь процесс в основном производится исключительно на глаз.

Сюда не относятся случаи, когда процесс производится на станке для шлифовки головки блока цилиндров, там указания имеются точные.

Обязательно нужно проверять головку блока цилиндров перед шлифовкой

Обращать внимание следует не только на вмятины и изменения корпуса

Берем яркую краску, наносим на поверхность и буквально через пару минут стираем.

Причины поломки и как проверить прокладку ГБЦ

Последствия для двигателя могут быть губительными даже при кратковременной езде на авто с указанной проблемой. В случае игнорирования пробоя прокладки головки блока цилиндров даже после небольшого пробега возникает необходимость капитального ремонта.

Указанная поломка может возникнуть как в бензиновом, так и в дизельном двигателе, в агрегате с турбонаддувом или атмосферном варианте. Пробой прокладки требует правильной и своевременной диагностики. Указать на проблему на ранней стадии может повышение расхода топлива, затрудненный пуск двигателя и неустойчивая его работа, снижение мощности ДВС, падение уровня охлаждающей жидкости в расширительном бачке, низкая компрессия в цилиндрах.

Наиболее частыми причинами пробоя или прогара прокладки головки блока цилиндров являются:

Сейчас читают

Ремонт заднего суппорта

Автомобиль не заводится: основные причины

• перегрев двигателя;
• неправильная установка при замене прокладки;
• последствия мощностного тюнинга ДВС;
• не соответствующее нормам усилие затяжки болтов ГБЦ;
• езда на бензине низкого качества, которая сопровождается детонацией;

Перегрев двигателя является основной причиной пробоя прокладки головки блока цилиндров. Возникает перегрев мотора по разным причинам, начиная от неисправности системы охлаждения и заканчивая такими явлениями, как детонация двигателя или калильное зажигание. Как металлические (асбестовые) прокладки, так и паронитовые в таких условиях обычно не выдерживают растущей температуры во время перегрева и прогорают. После такого прогара прочность прокладки становится меньше и ее выдувает.

Примечательно то, что среди косвенных признаков прогоревшей прокладки гбц в ряде случаев отмечен рост температуры двигателя, то есть перегрев. Пробой окантовки камеры сгорания на прокладке приводит к тому, что раскаленные газы прорываются в систему охлаждения двигателя и перегревают антифриз. Получается, перегрев мотора часто выводит прокладку из строя, а далее пробой прокладки провоцирует повышение температуры двигателя.

В списке последствий перегрева силового агрегата также отмечается искривление головки блока цилиндров, а точнее ее плоскости. В обиходе встречается определение «ГБЦ повело». Чаще всего ведет головку блока от перегрева в том случае, если материалом ее изготовления является алюминиевый сплав. Отметим, что головки из чугуна более устойчивы к высокой температуре, хотя в ряде случаев могут возникнуть трещины. Если головку повело, тогда подобное искривление устраняется при помощи шлифовки. В целях профилактической меры (без необходимости) шлифовка головки блока цилиндров не рекомендуется.

Методы диагностики

При обнаружении прямых или косвенных признаков перед автовладельцем возникает новая задача. Ему необходимо разобраться в том, как проверять прокладку ГБЦ на предмет пробоя.

Всего существует несколько методов. Причём диагностика достаточно простая, и её можно применять в гаражных условиях. Опыт здесь не играет ключевой роли, поскольку с поставленной задачей справятся и начинающими автомобилисты.

Если вам интересно и необходимо знать, как проверить, была ли пробита на двигателе автомобиля прокладка ГБЦ, выполните следующие манипуляции. Любой из представленных методов подходит для получения точного ответа касательно целостности и текущего состояния уплотнителя между блоком и головкой.

1. Визуальный осмотр. Наиболее простой вариант, как самому можно определить, что на двигателе пробита или изношена прокладка ГБЦ. Здесь нет определённого и строгого алгоритма действий. Неисправность определяют просто путём визуального наблюдения. Сначала нужно запустить двигатель, открыть капот и присмотреться к области соединения блока и головки. Если через щели выходит даже небольшой объём дыма, проблема есть. Также можете прислушиваться к поведению мотора, который может начать выдавать нехарактерные звенящие звуки.
2. Проверка радиатора и расширительного бачка с ОЖ. Ещё обязательно проверяется горловина, с помощью которой в рамках планового ТО заливается новое моторное масло. Метод тоже визуальный. Просто открутите все крышки и внимательно на них посмотрите. Не забудьте заглянуть внутрь бачка. Если жидкость охлаждения проникла в мотор, на крышке маслозаливной горловины, вы увидите характерную рыжую эмульсию. Если масло оказалось в антифризе, тогда маслянистые пятна появятся на крышке радиатора или же расширительного бачка.
3. Наблюдение за выхлопной трубой. Запустите двигатель. Можете попросить помощника немного погазовать, чтобы увеличить объём выходящего дыма из выхлопной трубы. Если вы видите на выходе дым белого цвета, фактически являющийся паром, проблема с пробитой прокладкой наверняка есть. При использовании антифриза через трубу обычно выходит дым белого цвета с характерным сладким оттенком. Дополнительно загляните в расширительный бачок с ОЖ. Если уровень постепенно падает, тогда вы вероятно диагностировали пробой прокладки. Хотя признак считается косвенным.
4. Проверка наличия выхлопа в системе охлаждения. Чтобы сделать это, можно воспользоваться одним из 2 методов. Первый способ предусматривает откручивание крышки на радиаторе или расширительном бачке. Если внутри наблюдается активное бурление, это плохой признак. Второй метод заключается в применении воздушного шарика или обычного презерватива. Изделие натягивается на горловину бачка, сняв перед этим крышку. Затем запускается двигатель при оборотах около 3-5 тысяч в минуту. Если шарик или презерватив надувается (быстро или медленно), произошла разгерметизация. То есть в ближайшее время потребуется заменить прокладку.

Все методы используются уже не один десяток лет, но продолжают оставаться эффективными, простыми и достаточно точными. Да, вы можете потратить лишние деньги и отправиться на диагностику в автосервис. Но чтобы сэкономить, лучше самому определить неисправность, а далее уже поручить замену мастерам или сделать всё своими руками.

Самостоятельная замена прокладки потенциально сложна и тяжело выполнима без наличия соответствующего опыта и специального инструмента. Также не стоит доверять гаражным СТО, не имеющим лицензии. Тут лучше потратить больше денег, но отдать машину в надёжные руки специалистам, которые предоставят гарантии на выполненную работу.

Появление  масляной пленки в системе охлаждения

Это самый редкий вариант пробоя прокладки, так как, как правило, масляный канал уплотняется медной вставкой.  И, тем не менее, такой пробой встречается.

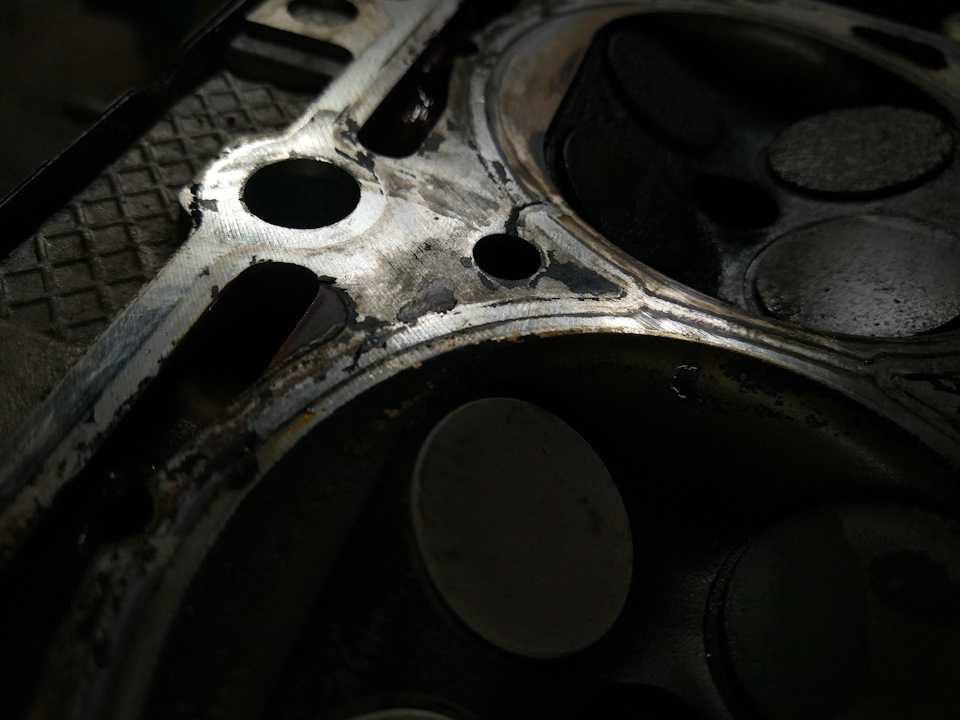

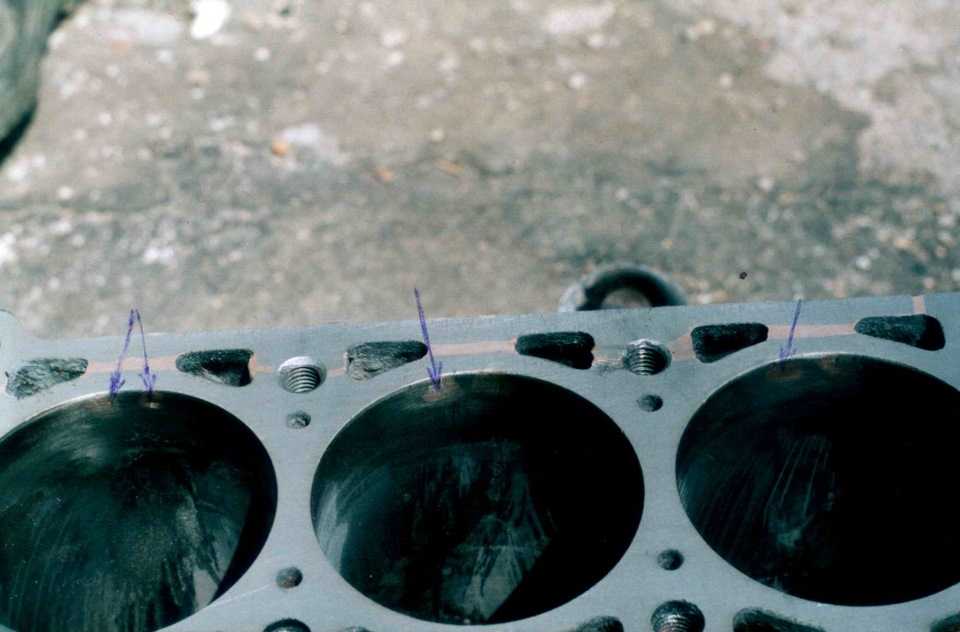

Выглядит пробой вот так:

Дело в том, что давление в системе смазки достигает 6 кг/см и естественно оно превосходит давление в системе охлаждения, поэтому масло начинает попадать в антифриз и образуют масляную пленку в расширительном бачке.

Диагностируется такой пробой просто —  если вы часто заглядываете под капот и  видите в расширительном бачке появление  масляной пленки, можно сделать предположение о том, что пробита прокладка ГБЦ.

Конечно, если у вас автомобиль оборудован теплообменником масло — антифриз,  или в машине установлена автоматическая коробка перемены передач,  необходимо сначала проверить эти узлы,  а потом уже проверять на неисправность прокладку головки блока цилиндров.

Расточка коллекторов

Чтобы доработать коллекторы, необходимо выполнить два основных этапа работы.

Этап	Цель
Первый этап	Получить необходимый диаметр каналов в результате выполнения фрезерной обработки коллекторов
Второй этап	Отполировать тракт при помощи специальных инструментов и приспособлений. Для этого необходимо на шланге закрепить наждачную бумагу средней зернистости, а шланг насадить на дрель. За счет вращений насадки внутри расточенного канала достигается необходимый эффект

При выполнении данной операции самым главным является сохранение штатного расположения оси каналов и формы сечения проточной части.

Работа инструментом

Дорабатывая коллекторы, соблюдайте несколько важных правил.

1. Перед началом расточки коллектора ГБЦ обязательно точно определите расположение коллекторов относительно головки блока цилиндров. Для этого нужно установить пару штифтов.
2. Диаметр отверстия впускного трубопровода можно делать меньше на 1-1,5 миллиметра, чем диаметр ответных окон в головке. Во многом из-за этого многие владельцы ВАЗ 2109 отказываются от расточки коллекторов.
3. Отверстия выпускного коллектора по диаметру могут быть равными или больше, чем диаметр ответных трактов ГБЦ на 1-1,5 миллиметра.

Расточка выпускных и впускных каналов ГБЦ

Прежде чем приступить к созданию новой геометрии впускных и выпускных каналов, запомните, что по результатам расточки она обязательно должна оказаться соосной с коллекторами, которые вы уже обработали.

Чтобы соблюсти данное условие, необходимо состыковать трубопровод с ГБЦ и по полученным следам задать необходимую геометрию путем расточки. Для получения четкой метки используйте солидол или пластилин, которым обрабатывается торец ГБЦ.

Расточка каналов ГБЦ должна быть направлена на получение следующих диаметров.

Канал	Диаметр канала
Впускной канал ГБЦ	31-32 миллиметра
Выпускной канал ГБЦ	29 миллиметров

Тракт в головке блока обрабатывается с соблюдением следующей последовательности:

• Растачивается фрезером со стороны коллектора до втулки под клапан;
• Расточка ведется со стороны камеры сгорания. Убедитесь, что седла для новых клапанов установлены;
• Расточка геометрии при помощи шарошек различной конфигурации;
• Шлифовка каналов.

Обработка поверхностей

Важные нюансы

Прежде чем приступить к работе по обработке впускных и выпускных каналов ГБЦ, обратите внимание на несколько важных рекомендаций специалистов:

Дополнительно обрабатывать, доводить до совершенства внутренние поверхности впускных каналов не обязательно при помощи наждачки. Получаемые в результате фрезеровки дефекты на поверхности будут способствовать скапливанию капель бензина и его испарению; Обрабатывая впускной канал четвертого цилиндра, вы обязательно вскроете канал масляной системы

В него потребуется установить выточенную в соответствии с размерами втулку; Дорабатывая каналы, пристальное внимание обратите на соблюдение диаметров. Выполнив отверстия больше положенных размеров, вы рискуете вскрыть рубашку охлаждения, которая проходит рядом. Если это сделать, ваша ГБЦ окажется непригодной для дальнейшего использования

Если это сделать, ваша ГБЦ окажется непригодной для дальнейшего использования.

Установить втулку в четвертном впускном канале нужно обязательно. В противном случае вы оставите один на один тонкую алюминиевую стенку с давлением масла при работающем двигателе. Прорыв такой стенки окажется неизбежен.

Завершающий этап

На завершающем этапе доработки ГБЦ вам потребуется установить на торец головки блока новую прокладку и доработать ее в соответствии с расточкой.

При расточке каналов головки блока цилиндров на автомобилях ВАЗ 2109 с 8 клапанным двигателем необходимо заменить все клапана на аналогичные элементы, только большего размера с обязательным сохранением соотношения — диаметр впускного канала должен составлять 0,75 от диаметра выпускного канала. В основном используют пару на 39 и 34 миллиметра, хотя можно задействовать 34 и 41 мм.

Обязательно выполните доработку фасок и седел клапанов.

Доработка головки блока — это достаточно сложный, трудоемкий процесс, который потребует повышенной концентрации и осторожности в ваших действиях. В связи с этим рекомендуем обращаться к профессионалам, либо выполнять такую работу своими руками, получив предварительно необходимые знания

Как шилифуется головка блока

Начнем с того, что квалифицированные операции с ГБЦ и шлифовка цилиндра в домашних условиях не рекомендуется, хотя это возможно и существует несколько способов. Теперь давайте перейдем к самой процедуре с учетом того, как она должна выполняться правильно. Прежде всего, нужно осуществить проверку плоскости ГБЦ. Это делается при помощи длинной стальной линейки, а также щупов (можно использовать щупы для регулировки теплового зазора клапанов). Важным условием является то, что линейка должна быть ровной, одинаковой по толщине, без искривлений и дефектов.  Указанную линейку нужно прикладывать к нижней плоскости по диагоналям, после чего подходящий щуп вставляется в зазоры, которые образуются между плоскостью головки и приложенной линейкой. Такие действия выполняются поочередно.

Добавим, что данный метод замеров при помощи линейки не отличается высокой точностью, но позволяет быстро проверить плоскость головки блока своими руками прямо в гараже. Если  ГБЦ деформирована, тогда щупы и линейка помогают наглядно выявить дефекты, а также оценить степень серьезности имеющейся проблемы. Также следует отметить, что в случае прогара прокладки самые очевидны деформации привалочной поверхности будут именно в том месте или рядом с областью, где прокладку пробило. Косвенным признаком также можно считать и нагар на поршнях в расположенных рядом с местом пробоя цилиндрах.

Идем далее. Если дефекты обнаружены, тогда следующим шагом становится проверка головки на наличии трещин. В гараже обычно используют краску или похожие по свойствам красители, которыми покрывается корпус предварительно отмытой и очищенной от грязи ГБЦ. Затем краситель удаляют с поверхности, после чего по остаткам красящего вещества, попавшего в трещины, выявляют проблемные места. Способ достаточно простой, но микротрещины или внутренние повреждения корпуса при помощи краски определить не удается. Для более точной диагностики герметичности корпуса и проверки на предмет растрескивания внутренних поверхностей необходимо обратиться к специалистам или иметь под рукой подходящее оборудование. ГБЦ нужно нагреть, после чего головка помещается в специальную ванну с водой. Не вдаваясь в подробности, микротрещины проявляются благодаря воздушным пузырькам, которые выходят наружу в результате подачи в корпус головки блока воздуха под давлением. Затем следует провести ремонт трещины головки блока цилиндров (при наличии таковой), после чего ГБЦ можно шлифовать.

Сам процесс шлифовки головки блока своими руками возможен при наличии фрезерно-шлифовального станка или опыта выполнения подобных работ самостоятельно при помощи шлифофального круга, наждачной бумаги и т.п. Другими словами, шлифовальные операции лучше доверять только проверенным и опытным специалистам

Если же вы решили делать ремонт двигателя самостоятельно, тогда нужно особое внимание уделить определенным тонкостям, которые связаны со шлифовкой головки.

Во время фрезеровки важнейшим параметром является допустимая толщина шлифовки. Если проще, нужно знать, сколько металла можно снять максимально с поверхности той или иной ГБЦ. Информация о глубине, на которую можно шлифовать головку, должна содержаться в технической литературе, руководствах по ремонту и дополнительных источниках применительно к конкретному типу и модели ДВС. Производитель двигателя должен обязательно указать данный параметр для ремонта, после чего агрегат будет нормально работать. Если же дефекты плоскости слишком серьезные, то есть глубокой фрезеровкой для их устранения может понадобиться снять весь допустимый запас и превысить рекомендуемое производителем значение, тогда в этом случае может понадобиться произвести замену ГБЦ.

https://youtube.com/watch?v=HTLhrCv6Lq8

Инструмент

Если делаем замену клапанов своими руками, будь это ВАЗ либо другой автомобиль, нужно не упустить такой нюанс, как наличие специального инструмента. Вот что понадобится:

Рассухариватель клапанов. Он нужен для сжатия пружин, чтобы устранить сухарики (стопорные элементы).

Инструмент для притирки. Клапана нуждаются в притирки, для обеспечивания компрессии. Приобретение специального приспособления не целесообразно, можно воспользоваться дрелью и куском шланга.

Шланг плотно соединяет клапанный стержень и насадку дрели и поступательными движениями производить притирку. Затем налить солярку в месте стыковки клапана и седла, если она не протекает, то работа сделана качественно.

Прибор для снятия маслосъемных колпачков. Производя замену клапанов надо сменить на втулках колпачки, что будет сделать довольно сложно своими руками. Лучше использовать специальный съемник.

Есть еще один прибор — микрометр. Он даст точное измерение параметра стержня и выявляет дефекты износа клапанов.

Ключ для фиксации коленчатого вала, для того, чтобы настроить правильную работу ГРМ.

Желательно иметь динамометрический ключ для затягивания болтов.
