Демонтируем и меняем оптические элементы своими руками

Процесс замены источников света не представляет особой сложности, поэтому справиться с выполнением такой задачи можно своими силами. Рассмотрим поочередно процесс замены в правых и левых фонарях в каждом оптическом элементе.

Лампы ближнего света

Чтобы самостоятельно поменять источники света, надо сделать следующее:

1. В первую очередь надо отключить зажигание, на всякий случай лучше сбросить клемму с аккумуляторной батареи. Проверните пластмассовый колпачок, выполняющий функцию защиты оптики, против часовой стрелки. Затем просто снимите его.
2. Далее, необходимо повернуть в таком же направлении патрон, на котором установлена лампа. Поворачивать патрон надо до тех пор, пока устройство не будет полностью демонтировано. Впоследствии патрон демонтируется из отражательного элемента.
3. Затем надо снять сам источник света и поменять его на работоспособный. Произведите монтаж патрона, после чего проденьте два лепестка в само отражательное устройство и закрепите его на месте.
4. После выполнения этих действий держатель следует провернуть до конца по часовой стрелке. Установите на место колпачок, на этом процедуру замены можно считать завершенной. Аналогично выполняется замена устройств в других фарах.

Фотогалерея «Меняем лампочки ближнего освещения»

Как поменять лампочки в противотуманных фонарях:

1. Залезьте под днище автомобиля со стороны переднего бампера. Так вы сможете увидеть небольшую по размерам коробочку, расположенную рядом с расширительным бачком омывателя это блок противотуманной оптики.
2. Затем открутите крышку с лепестками так вы получите доступ к источнику освещения с креплением. Вам нужно отстегнуть два фиксатора и извлечь лампу с креплением.
3. Теперь от устройства нужно отсоединить разъем с проводкой. Поменяйте источник света на новый и соберите конструкцию. Действия по сборке выполняются в обратном порядке.

Габаритные лампочки

Расположение габаритной лампы

Как произвести замену габаритных лампочек:

1. Сам источник освещения располагается на отражательном элементе, рядом с лампочкой дальнего света. Чтобы получить доступ к устройству, необходимо демонтировать защитную крышку.
2. Непосредственно сам патрон оптического элемента нужно потянуть на себя, после чего вы сможете демонтировать его из посадочного места, то есть отражателя.
3. Источник света извлекается из патрона и меняется на новый. Дальнейшая сборка осуществляется в обратной последовательности.

В замене ламп дневных ходовых огней также нет ничего сложного. Для того, чтобы выполнить эту задачу вам надо будет с помощью длинной отвертки с плоским наконечником нажать на одно из креплений, в частности, речь идет об усике. При этом свободной рукой вам надо будет потянуть за патрон и извлечь его. Затем от устройства отсоединяется провод питания с разъемом, производится его замена на новое.

Что будем делать

Сегодня речь пойдет о двух способах замены своими руками перегоревших ламп на автомобиле Opel и правилах регулировки головных фар после этого. Подготовьте для такого случая небольшой набор инструментов и новый комплект галогеновых однонитевых ламп.

Кроме того, позаботьтесь о чистых перчатках или ткани, чтобы не трогать стеклянную колбу руками. Рекомендуем всегда обесточивать электрическую бортовую сеть транспортного средства и ставить его на передачу, ручник или башмак, чтобы не было неприятных моментов во время ремонта.

Первый метод – меняем ксенон

Когда вы заметили, что при включении фар ничего не происходит, значит, лампочка ближнего света Опель Астра H вышла из строя. Для самостоятельной замены недостаточно просто открыть капот, так как рукой к нужному место подлезть очень сложно.

Поэтому придется снимать фару, причем лучше всегда заменять лампы D2S 4300k парами, их цена в пределах 2000 руб. за штуку.

Процесс не такой уж и сложный.

• комплект звездочек ;
• рожковый ключ на «8» .

Общий план работ такой:

• снимите радиаторную решетку;
• сдвиньте бампер вперед;
• демонтируйте фару;
• замените лампу.

Более подробна инструкция:

1. Открутите винты, фиксирующие радиаторную решетку.
2. Отогните отверткой внизу усики поочередно направляющих, затем поднимите и вытащите радиаторную решетку.
3. Уберите центральные стержни двух пластиковых клипс, предназначенных для крепления бампера, расположенные рядом с блок-фарами, после чего снимите клипсы.
4. Открутите по 2 самореза с двух сторон, расположенных под колесными арками.

1. Оттяните на себя бампер и снимите его с каждой направляющей.
2. Повторите аналогично с противоположной стороны.
3. Снимите его центральную часть с помощью отвертки, отодвигая ней усики и отводя его вперед.

1. Подложите что-нибудь под бампер, чтобы зафиксировать его после выхода, так как он останется висеть на нижней защите автомобиля.

1. Выкрутите саморезы, фиксирующие фары.

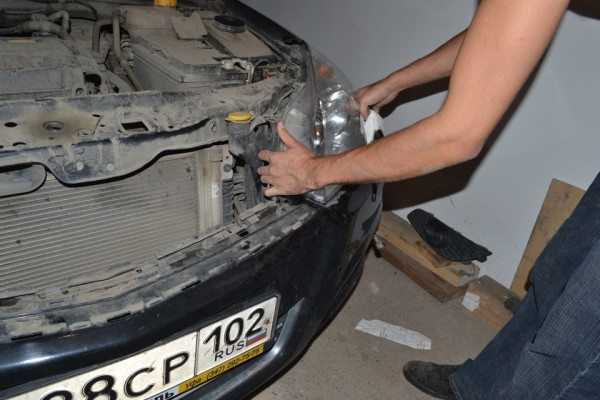

2. Потяните блок-фару вперед, направив ее к центру-вверх.
3. Переверните тыльной стороной вверх.
4. Открутите 3 шурупа на лючке, который закрывает лампу, и снимите крышку.
5. Поверните блок розжига, как указано стрелкой и снимите его, провод отсоединится автоматически.

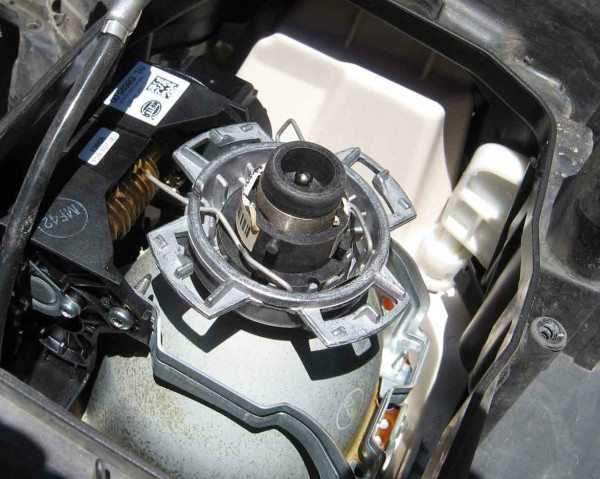

6. Отведите фиксаторы, которыми удерживается лампа ближнего света Astra H, вытащите ее и установите новую.

1. Закрепите фиксаторы обратно, поставьте блок розжига машины, подключите провод питания. Поставьте лючок, закрутив 3 самореза. Фару вставьте в штатное место и зафиксируйте ее саморезами к кузову. Точно также происходит замена и на фаре с другой стороны.
2. Навесьте бампер на направляющие, закрепите в арках саморезами по краю.
3. Вставьте центральную часть в пластиковый паз и поставьте клипсы.
4. Прикрутите радиаторную решетку, используя 4 самореза.

Как видно из инструкции, больше усилий понадобиться для того, чтобы добраться до самой лампы, чем провести ее замену.

Второй вариант

Замена лампочки ближнего света Opel Astra H может производиться и другим способом. В данном случае фара остается на месте, необходимо только дотянуться до нужного места через люк под колесной аркой.

Процесс с двух сторон аналогичен, поэтому рассмотрим его для левой:

1. Уберите с АКБ «минусовую» клемму.
2. Отожмите 2 фиксатора крышки лючка, расположенные в передней части колесной арки и снимите его. Под ним вы обнаружите лампу, закрытую резиновой заглушкой.
3. Снимите резиновую заглушку, поддев ее край.

1. Возьмите 2 отвертки и отожмите ними фиксаторы от колодки проводов.
2. Отсоедините от цоколя лампы колодку.
3. Открутите «звездочкой» Т20 2 болта от держателя лампы, после чего снимите его.
4. Вытащите лампу, которая пришла в негодность.
5. Установите новую и закрепите ее держателем.

1. Поставьте на место защитную заглушку из резины.

Как отрегулировать фары на опель астра н

» Opel » Как отрегулировать фары на опель астра н

Проверку и регулировку света фар проводите на снаряженном автомобиле Opel Astra (с полностью заправленным топливным баком, комплектом инструментов и запасным колесом).

Вам потребуется ключ-шестигранник «на 6».

1. Предварительно проверьте и при необходимости доведите до нормы давление воздуха в шинах.

2. Установите свой Опель перпендикулярно гладкой стене (например, в гараже) на расстоянии 3 м. Положите на сиденье водителя дополнительный груз массой 75 кг. Разметьте на стене экран, как показано на рис. 1. Продольная плоскость симметрии автомобиля должна проходить по линии 0 на экране. Качните автомобиль сбоку, чтобы самоустановились пружины подвесок.

Рис. 1. Регулировка света фар

4. Установите регулятор электрокорректора света фар на панели приборов в положение, соответствующее нагрузке автомобиля с одним водителем.

5. Включите ближний свет.

6. Рекомендуется регулировать направление светового пятна для каждой фары в отдельности. Вторую фару во время регулировки закройте непрозрачным материалом.

7. Откройте капот и, вращая регулировочные винты, отрегулируйте положение на экране светового пятна для каждой фары по горизонтали…

8. …и вертикали, если расположение световых пятен не соответствует рисунку.

9. Фары считаются отрегулированными, когда верхние границы левых частей световых пятен совпадают с линией 4, а вертикальные линии 1 и 2 проходят через точки Е1 и Е2 пересеченияонных участков световых пятен.

Если на автомобиле установлены против горизонталотуманные фары, то направление их пучка света необходимо отрегулировать только по высоте. Вращая регулировочный винт, добейтесь, чтобы верхние границы световых пятен находились на линии 4 или чуть ниже ее.

Источник https://www.automnl.com/model/opel_astra_h3/179/

None

login

тестовый вызов окна с регистрацией логином

carpedia.club

Регулировка фар Астра Н?

Если стоят ксеноновые фары, то они и не регулируются, так как ручного регулятора уровня наклона фар на такой Астре нет. Ведь в комплектации с ксеноновыми фонарями должен входить автоматический регулятор уровня наклона. Но если у вас все же не правильно светят, то можно установить «нулевой уровень».

Регулировка фар Опель Астра H проводится крестообразной отверткой или шестигранником. Так настраивается положение пучка света фары относительно кузова машины, корректор же настраивает относительно плоскости дороги (что происходит автоматически). Так что находишь ровную площадку с вертикальной стеной. Подъезжаешь к ней максимально близко и отмечаешь чем-нибудь на стенке крестом центр каждой фары ( угол преломления свето-теневой границы).

Потом нужно отъехать метров на 5, строго по прямой и пометить линей, которая была бы на 6 см ниже горизонта фар. И регулируй болтом фару так чтоб светотеневая граница проходила по нижней линии. Угол преломления должен соответствовать вертикальной линии.

Регулятор выставляется на «0», а регулировка фар производится на ближнем свете.

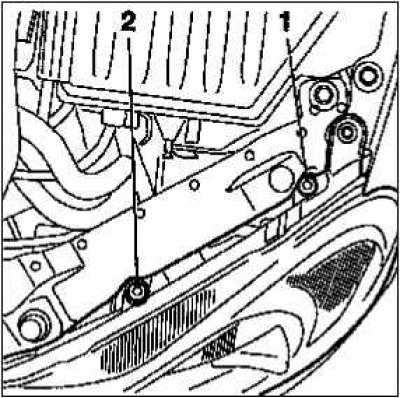

Местоположение винтов регулировки направления оптических осей головных фар:

(первый болт регулирует высоту, а другой регулирует поворот лево-право)

etlib.ru

Регулировка фар ближнего света — бортжурнал Opel Astra Z13DTH 2008 года на DRIVE2

creative36 был 6 дней назад

Я езжу на Opel Astra Z13DTH Лиски, Россия

Здравствуйте.Ситуация следующая.Сгорела сначала лампа ближнего света в правой фаре.Заменил лампочку.Но почему то, после замены лампы, светить правая фара стала выше.Прошло около двух месяцев и накрылась лампа ближнего света в левой фаре.Заменил.И опять, левая фара стала светить (ниже) не так как светила до замены лампочки.Вопрос… почему?Да и вообще, когда купил авто, корректор фар стоял на 3.Попробовал опустить фары на 0,но ничего не вышло.Корректор не работал.Начал с очевидного, решил проверить предохранитель.Оказалось, что его вообще нет на месте.

Вставил предохранитель и всё заработало.Но теперь езжу с корректором в положении 3,при попытке выставить 0 встречные водители ругаются.Вопрос-можно ли, каким то образом оставить положение фар в таком состоянии, а положение корректора изменить с 3 на 0?И ещё есть вопрос.Нашёл на просторах интернета схему по регулировки ближнего света фар.Изучил её, но так и не понял, сколько должна быть высота от пола до верхней границы(на рисунке обозначена h )? Должен же быть какой то норматив.Или это произвольная цифра(30см,50см,80см и т.д).Возможно до меня что то не доходит.

Объясните если не трудно.

www.drive2.ru

Opel Astra › Бортжурнал › Регулировка света фар

После замены фар, их было необходимо отрегулировать, вооружившись инструкцией из одной картинки:

и дождавшись вечера я поехал регулировать фары!

Согласно инструкции:

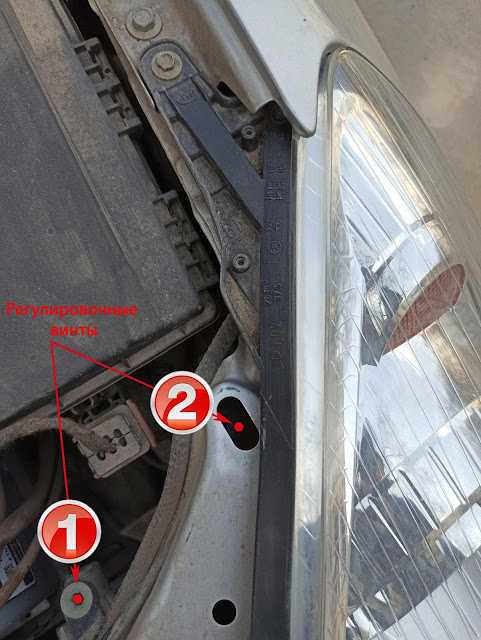

1 — Винт регулировки положения фары в горизонтальной плоскости

2 — Винт регулировки положения фары в вертикальной плоскости

Сколько я не крутил винт №2, фары не регулировались в вертикальной плоскости, зато винтом №1 мне удалось отрегулировать фары в вертикальной плоскости.

При прокручивании винта №1 пучек света одновременно поднимается/опускается и смешается в лево/право, сначала я думал, что возможно ошибка в инструкции или не оригинальные фары так регулируются.

Но после штудирования разнообразных форумов вычитал, что винт №2 бесполезно крутить вручную, так как у винта очень длинный ход и если крутить вручную, регулировка незаметна! (Необходимо использовать Шуруповерт)

В следующий раз взял с собой шуруповерт и очень быстро отрегулировал фары!

источник

Проверка и регулировка света фар

Проверку и регулировку света фар проводите на снаряженном автомобиле (с полностью заправленным топливным баком, комплектом инструментов и запасным колесом).

ПРЕДУПРЕЖДЕНИЕ

Не пренебрегайте работой по регулировке света фар. Помимо того, что ваш автомобиль с неотрегулированными фарами не пройдет инструментальный контроль при очередном техническом осмотре, он будет опасен на дороге для всех участников движения, в том числе и для вас. Действия водителя, ослепленного светом фар встречной машины, зачастую непредсказуемы.

Вам потребуются: ключ-шестигранник «на 6», отвертка с крестообразным лезвием.

1. Предварительно проверьте и при необходимости доведите до нормы давление воздуха в шинах.

2. Установите автомобиль перпендикулярно гладкой стене (например, в гараже) на расстоянии 10 м. Положите на сиденье водителя дополнительный груз массой 75 кг.

Рис. 1. Регулировка света фар:

А, B — вертикальные линии, обозначающие расположение центров ламп ближнего света левой и правой фары; C — горизонтальная линия, соответствующая центрам фар; D — линия, проходящая через центры световых пятен; E — расстояние между линиями C и D (E = 130 мм); F — расстояние между центрами ламп ближнего света фар; G — расстояние от центров фар до поверхности, на которой расположен автомобиль

Разметьте на стене экран, как показано на рис. 1. Продольная плоскость симметрии автомобиля должна проходить по линии на экране. Качните автомобиль сбоку, чтобы самоустановились пружины подвесок.

3. Измерьте на вашем автомобиле высоту центров фар от пола. Это будет расстояние G на экране.

4. Установите регулятор электрокорректора света фар на панели приборов в положение, соответствующее нагрузке автомобиля с одним водителем.

5. Включите ближний свет.

6. Рекомендуется регулировать направление светового пятна для каждой фары в отдельности. Вторую фару во время регулировки закройте непрозрачным материалом.

7. Откройте капот и, вращая регулировочные винты, отрегулируйте положение на экране светового пятна для каждой фары по горизонтали…

8. …и вертикали, если расположение световых пятен не соответствует рисунку.

9. Фары считаются отрегулированными, когда верхние границы левых частей световых пятен совпадают с линией 4, а вертикальные линии  1 и 2 проходят через точки Е1 и Е2 пересечения горизонтальных и наклонных участков световых пятен.

Направление пучка света противотуманных фар можно отрегулировать только по высоте.

Снизу автомобиля через зазор между нижней кромкой переднего бампера и кузовом вращайте регулировочный винт длинной отверткой с крестообразным лезвием, добиваясь, чтобы верхние границы световых пятен находились на линии С (рис. 2) или чуть ниже ее.

Рис. 2. Регулировка света противотуманных фар:

A, B – вертикальные линии, обозначающие расположение центров ламп ближнего света левой и правой фары; C – горизонтальная линия, соответствующая центрам фар; D – линия, обозначающая высоту подъема горизонтальной границы пучков света; E – расстояние между линиями C и D (E = 199 мм); F – расстояние между центрами ламп ближнего света фар; G – расстояние от центров фар до поверхности, на которой расположен автомобиль

ПРИМЕЧАНИЕ

Для наглядности показано при снятом бампере.

Демонтаж задних фар на автомобиль Опель Астра Н своими руками

• отсоедините провода от клемм аккумулятора;
• откройте багажник и затем поверните на 90 градусов два фиксатора в крышке люка и откиньте крышку;
• отсоедините колодки жгута проводов;
• открутите две специальные гайки крепления фонаря;
• снимите фонарь, выводя фиксаторы закрепления с кузовом и задним бампером;
• сборка производится в обратном порядке;

Как видите, процесс демонтажа не так сложен и его может выполнить любой автовладелец.

Если Вы захотели проявить себя и изменить внешний облик своего автомобиля — начните с фар, которые как нельзя лучше подходят для начального тюнинга.

Система очистки оптики на автомобилях Mazda

Омыватель фар это дополнительная опция, которая устанавливается на автомобили. Эта система очень удобна при плохой погоде, поскольку отпадает необходимость в систематическом протирании фар вручную. Она особенно актуальна на автомобилях укомплектованных ксеноновой оптикой. Так как загрязнение таких

Применение ксенонового освещения на современных автомобилях

Ксеноновые лампы стали очень популярными из-за своих небольших размеров и хорошей яркости. Сначала они задумывались только для использования в габаритных огнях, но их создатели решили иначе. Большая мощность свечения ксенона сыграла решающую роль, и теперь почти все автомобили оснащены ксеноновыми

Применение ксеноновых ламп на современных автомобилях

История ксенона начинается еще с конца ХIХ века. Тогда был открыт одноименный газ, но на тот момент ему не нашли применения. И только в прошлом веке этот газ наконец-то нашел свое место в современных технологиях. Широкую известность ксенон получил, когда его стали применять в освещении на

Газоразрядные источника света. Замена и тестирование ламп на лидере C-сегмента

Газоразрядные лампы давно перестали быть роскошью, а автолюбители всё больше заботятся о своей безопасности, поэтому взамен устаревших ламп накаливания устанавливают современные источники света. Меньше проблем у автолюбителей, чья автомашина изначально оборудована газоразрядным светом. На Мазду 3

Модернизация системы освещения авто. Основные правила установки ангельских глазок.

Многие автовладельцы стремятся преобразить свой серийный автомобиль, придав ему индивидуальности и неповторимости. Создать более выразительный вид можно с помощью установки аэродинамических обвесов и порогов, доработки бамперов, замены глушителя, и, конечно, модернизации системы освещения. Штатные

Зачем всматриваться в каждый километр дороги? Мощное освещение сделает это за вас!

Безопасность на дороге является приоритетом для любого автомобилиста. В темное время суток или в ненастье особенно актуальным становится хорошая видимость. Качество ближнего и дальнего света фар может стать решающим в дорожной обстановке и помочь избежать множество неприятностей.

Параметры выбора

Если в работе лампочек фар габаритных, ходовых огней, задних стоп-сигналов, противотуманных фонарей либо головного освещения Вектра или Астра произошли неполадки, устройства надо менять.

Перед заменой нужно будет купить новые лампы, на что следует обратить внимание при покупке:

1. Сначала определитесь с целью покупки вы хотите, чтобы лампы работали долго или светили мощно? Если вы устанавливается ксенон, то осветительный поток от газоразрядных источников света будет действительно хорошим. Но из-за высокой мощности таких устройств их срок службы будет более низким. На практике средний ресурс эксплуатации галогенок составляет примерно 600 часов, но на этот параметр также влияет и напряжение в электросети автомобиля. Самым оптимальным вариантом будет покупка и установка источников света, потребляющих мощность 13.2 вольта. В том случае, если значение мощности будет больше даже на 5%, это может стать причиной более ускоренного износа лампы. Ведь при такой мощности ее срок службы сразу же снижается на 40%. Если же мощность будет более низкой, на те же 5%, то лампочка сможет проработать на 60% больше.
2. Также надо определиться с видом устройств. Это могут быть традиционные лампы накала, галогенные лампочки, светодиоды либо газоразрядные устройства (ксенон). Если диоды будут недорогими, то скорей всего, они будут светить значительно хуже, чем хорошие галогенки. То же самое касается и ксенона дешевые лампы не проработают долго, их мощность также будет невысокой. Светодиодные устройства характеризуются низким энергопотреблением и качественным световым потоком.
3. При покупке лампочек для ДХО, противотуманок или головного освещения также надо учитывать и величину температуры. Наиболее приятное освещение позволяют выдавать устройства, в которых температура света варьируется в районе 4000-6500 К. Если речь идет о противотуманных фонарях авто Опель Астра седан, то в данном случае значение температуры света должно составлять не меньше 3000 К. Учтите чем ниже будет этот показатель, тем более желтым будет свет, который выдает лампа. Соответственно, чем выше, тем более голубым он будет (автор видео Artur Art).

Doctor48 6 525

Doctor48 6 525

• местный
• OPC Клуб
• 6 525
• 16 365 сообщений
• Липецк
• 5D
• DRIVE2

Чтобы не затерялся сей процесс, решил выделить в отдельную тему. Может кому- то пригодится

Решил поменять лампочки. Попались неудачные, через полгода пропал свет.

Точнее, свет был, только стал похож на 5000К, а не 4300. А 5000- ный на мокром асфальте видно плохо. Сняв фары, подумал- а может просто линзы грязные? И решено было их разобрать. Особых проблем не было, кроме сборки. Оправа на линзу просто так не одевается Проблему решил подсовыванием провода и притягивание её, оправы, к линзе. Там 5 защёлок

Лампочки беру всегда филипс, но отличие у них всё- таки есть

Крепится линза 3- мя гайками

Оправа не даёт вытащить линзу, поэтому приложить усилие небольшое придётся

Линза

Подгоревший отражатель(на обеих фарах)

Устраняем кусочком алюминиевого скотча

Получаем

Собираем

Отличия в лампочках(нижний номер, слева новая)

Свет стал на порядок лучше, осталось со стеклом фары решить вопрос. Отчёт будет

Идеи тюнинга фар и их реализация

Какие варианты тюнинга можно использовать для усовершенствования оптики автомоибля Опель Астра или Вектра:

1. Самый простой вариант установить покупные или самодельные реснички на фары. Купить реснички сегодня не проблема, но практически все подобные изделия имеют аналогичную форму. Можно сделать реснички своими руками, так вы сами выберите нужную для них форму. Изготовить изделия можно из пластмассы, стекловолокна, а также светодиодной ленты. Перед тем, как приклеить накладки к стеклу фары, ее поверхность необходимо очистить от грязи и обезжирить.
2. Можно затонировать оптику такой вариант тюнинга является одним из самых распространенных, к нему прибегают многие автолюбители. Суть заключается в наклейке пленки или обработке стекла фары специальным тонировочным спреем. Для этого фары придется снимать и разбирать, поскольку со стеклом лучше работать отдельно. Учтите, что такой вид тюнинга, вероятнее всего, снизит световую пропускаемость фар, так что дополнительно придется установить более мощные лампочки. Не переусердствуйте с тонировкой она не должна быть «глухой», поскольку видимость в ночное время суток будет ограничена.
3. Установить новую, тюнингованную оптику, к примеру, те же фары с ангельскими глазками. Такой метод совершенствования фар считается одним из наиболее дорогих в плане реализации, но также одним из наиболее эффективных. Главное точно подобрать модель фар для своего автомобиля, в противном случае могут возникнуть проблемы с установкой.
4. Установить в фары другие источники освещения. К примеру, если ранее вы использовали лампочки накаливания или галогенки, то теперь можно поставить ксенон или светодиодные источники света. О преимуществах ксенона и диодов мы рассказали выше. Одним из недостатков ксенона является необходимость дополнительной установки блока розжига, без которого работа оптики будет невозможной.
