Как устроена свеча зажигания?

Состоит из следующих элементов:

• наконечник (контактный вывод);
• ребра изолятора;
• изолятор;
• цоколь;
• уплотнители;
• электрод боковой ;
• электрод центральный ;
• корпус металлический;
• кольцо уплотнительное.

Наконечник. Его задача заключается в передаче напряжения к центральному электроду посредством специального токопроводящего стержня. На качественной свече наконечник не должен откручиваться. Если же он снимается, это говорит о некачественной продукции.

Изолятор произведен из специального керамического материала. Изолятор имеет волнистый вид, за счет параметров и количества волн можно удлинять путь прохождения напряжения.

Металлический корпус. Глядя на корпус свечи можно о многом сказать. Например, качественная она или нет, узнать производителя. Если на корпусе можно увидеть радужные переливы, то можно смело говорить что это подделка, ведь переливы означают что изделие  не полностью прошло термическую обработку.

Металлическое кольцо. Кольцо служит для создания герметичного соединения свечи с блоком цилиндров.

Внутреннее уплотнение предназначено для фиксирования керамического изолятора и улучшения теплопровода.

Конус изолятора (основание волнистого изолятора) бывает в форме бочонка или конуса, все зависит от назначения свечи. Внутри его расположен центральный электрод исходя из  внешнего вида которого, можно охарактеризовать работу конкретного цилиндра.

Фаска технологическая облегчает посадку свечи в головку блока цилиндров.

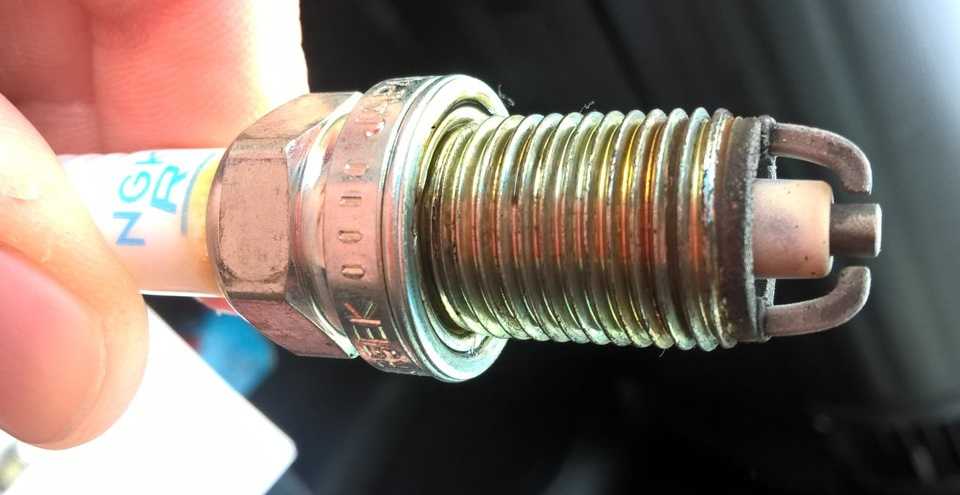

Боковой электрод. Имеет  изогнутую форму под 90º C, в составе платиновое напыление, которое способствует его улучшению свойств и долгой службы. В комплектации боковых электродов может быть несколько.

Воздушный зазор. Пространство между керамическим изолятором и металлическим корпусом предназначен для уменьшения и самоочищения нагара. Размер зазора указывается последними цифрами в названии модели.

Центральный электрод. Изготавливается из специальных, стойких к высоким температурам  сплавов, может иметь различную высоту и диаметр.

Керамический корпус. Его наличие позволяет изолировать центральный электрод от массы, может выдержать напряжение величиной в 50 кВ.

На корпусе есть резьба, с помощью которой свеча присоединяется к головке блока цилиндров. Корпус имеет форму шестигранника «под ключ» и покрыт специальным антикоррозийным веществом. Опорная поверхность бывает как конусная, так и плоская. Свечное кольцо служит элементом герметизации свечного отверстия. Для изоляции применяется высокого качества керамика. Чтобы избежать потери электричества, на ее поверхности предусмотрены специальные канавки, на которые нанесена глазурь, а область изолятора со стороны камеры сгорания выполнена в виде конуса. В середине керамической части расположены центральный электрод и стержень контакта, а между ними, может быть, располагается резистор. Он предназначен для подавления возможных радиопомех. Боковой электрод приварен к металлическому корпусу. Сплавы для электродов обладают высокой жаростойкостью. Для того, чтобы максимально увеличить срок эксплуатации, внедряют свечи, имеющие несколько боковых электродов, которые покрываются шаром платины или иридия. Их срок службы составляет до 100 000 км.

Параметры свечей

Габаритно-присоединительные размеры – это шаг и диаметр резьбы на контактной части, которая вкручивается в цилиндр, размер шестигранника и длинна резьбовой части. Эти размеры соответствуют каждому отдельному виду двигателя, так как посадочное место на цилиндрах имеет свой конструктивный размер.

Капельное число – показатель уровня теплового свойства, который показывает, как свеча нагревается в зависимости от различных тепловых нагрузок двигателя. Если она имеет небольшое капельное число, то ее называют горячей. Ее тепловой конус нагревается до 900º С. Применяются они на малофорсированных двигателях, где небольшая степень сжатия. Холодными же свечами называются те, у которых зажигание происходит при больших тепловых нагрузках, соответственно они применяются для высокофорсированных двигателей.

Величина искрового зазора. Данная величина, как правило, указывается в правилах по эксплуатации автомобиля, и имеет пределы от 0.5 до 2 мм. Зазор конструктивно может быть регулируемым.

Основные критерии, по которым осуществляется подбор

Изделия различных торговых марок

Современные моторы изготавливаются с определенными конструктивными особенностями, обеспечивающими им те или иные технические характеристики. Для нормальной работы силового агрегата необходимо устанавливать СЗ, с определенными параметрами, соответствующими типу двигателя автомобиля

Подбирая аналог СЗ, стоит обратить внимание на их основные параметры:

1. Размеры вкручиваемой части:

• длина резьбовой части;
• шаг резьбы;
• диаметр резьбы;
• габариты шестигранника «под ключ».

Изделия с несоответствующими типу двигателя габаритно – присоединительными размерами невозможно монтировать на силовой агрегат. Применение устройств со слишком длинной либо короткой резьбовой частью, в большинстве случаев заканчивается капитальным ремонтом автодвигателя.

1. Тепловая часть аналога по параметрам должна быть максимально приближенна к характеристикам оригинала. Речь идет о калильном числе, отражающем способность свечных изделий нагреваться при различной тепловой нагруженности движка. Учтите, подбирая СЗ по совместимости, что отечественные изделия имеют маркировку, указывающую калильное число, а зарубежные разделены на холодные (обладающие большим калильным числом) и горячие (имеющие маленькое калильное число).
2. Расстояние между свечными контактами, должно соответствовать размеру, указанному в мануале машины. Увеличенный свечной зазор приведет к снижению мощности искры, а уменьшенный — к пробоям в системе зажигания.
3. Количество свечных электродов. Многие автомобилисты придерживаются мнения: чем больше свечных контактов, тем сильнее искрообразование. Это ошибочное утверждение, искра возникает между двумя контактами. В многоконтактных устройствх принцип работы заключается в следующем: если один электрод погорит, то искрообразование возникнет на втором. Такая модернизация конструкции СЗ позволяет увеличить их эксплуатационный период, но не влияет на мощность искры.
4. Материал, из которого изготовлены свечные контакты. Есть возможность купить иридиевые, платиновые либо классические свечи. От материала их контактов зависит эксплуатационный период изделия, скорость образования и мощность искры.

Купить различные запчасти для автомобиля можно в https://tdbovid.ru/katalog_zapchastej

Какую свечу зажигания купить

1. Denso PK20PR-P8 – неплохая замена штатных свечей. Придется вручную выставлять зазор.

2. NGK BKR6EIX – если вы готовы платить за качество, это достойный выбор. Сэкономить на ресурсе не получится, но до выработки ресурса гарантирована устойчивая работа мотора.

3. Bosch WR7DP – еще один чемпион по ресурсу. Цена соответствующая. За счет инновационной конструкции дает стабильную искру при разряженном аккумуляторе.

4. Denso K20TXR – полный аналог оригинальной свечи. Покрытие никелевое, а качество работы как у иридиевой. Хорошо работает только на бензине.

5. Bosch FR7LDC+ – чемпион по низкой стоимости. Просто хорошая свеча: не стоит ждать выдающихся характеристик. К сожалению, популярные товары часто подделывают. Надо покупать только в фирменных магазинах.

6. Beru Ultra-X 79 – лучшее соотношение цена-качество. Стабильность работы не зависит от качества бензина. Хорошо работает на сжиженном газе.
