Веста

Один из владельцев заметил, что при включении вентилятора охлаждения, двигатель слегка вздрагивал. После осмотра подкапотного пространства выяснилось, что на Весте отсутствует провод, идущий с АКБ на двигатель. «Масса» на двигатель идёт только с кузова, с одной стороны снизу лонжерона на КПП, а с другой стороны — с лонжерона на генератор, а с АКБ провод идёт на кузов. Для примера, на Renault Sandero Stepway 2019 года провод от АКБ идет напрямую на двигатель.

Потребуется: провод (артикул AX632).

Порядок установки:

1. Снять короб воздушного фильтра и впускной (для удобства).
2. Протянуть провод от АКБ к шпильке термостата (но лучше на шпильку на самом двигателе, см.выше).

Бортовой компьютер раньше показывал напряжение 14.0-14.1 В, теперь 14.1-14.3 В. Вздрагиваний при срабатывание вентилятора не замечаю.

Еще один пример установки дополнительной массы на Весте:

На других моделях LADA аналогично.

Напомним, напряжение в бортсети автомобиля должно составлять 14.2-14.4 Вольта.

• Если разряжается аккумулятор, проверяем ток утечки
• Как проверить аккумулятор автомобиля на работоспособность

Ключевые слова: аккумулятор лада калина | аккумулятор лада приора | аккумулятор лада гранта | двигатель лада гранта | двигатель лада калина | двигатель лада приора | генератор лада калина | генератор лада гранта | генератор лада приора | аккумулятор лада веста | аккумулятор 4х4 | аккумулятор лада ларгус | аккумулятор нива | аккумулятор lada xray | генератор лада веста | генератор lada xray | генератор 4х4 | генератор нива | генератор лада ларгус | двигатель лада веста | двигатель lada xray | двигатель лада ларгус | двигатель нива | двигатель 4х4 | универсальная статья

+28

Обнаружили ошибку? Выделите ее и нажмите Ctrl+Enter..

Плохая масса неиссякаемый источник глюков

Внимание! Данная методика применима только на семейство 2110 и 2113-2115 ‘нового’ образца, в которых управление вентилятором идет по массовому проводу. В семействе 2108-2115 ‘старого’ типа управление вентилятором может осуществляться коммутацией +12V. Больной: А/м ВАЗ 21114, 2005 г

выпуска, пробег 7500 км., 8V, 1,6L

Больной: А/м ВАЗ 21114, 2005 г. выпуска, пробег 7500 км., 8V, 1,6L.

Жалоба: На прогретом двигателе положение ДПДЗ 1-2%% на ХХ. Ощутимый (100-200 оборотов) дрейф оборотов ХХ при включении электро вентилятора радиатора. От экземпляра датчика не зависящий (Отечественный или GM). При проверке выявлено изменение напряжение на выходе ДПДЗ от 0,41 до 0,57В при включении электро вентилятора радиатора. Далее в тексте в вилке измеренных напряжений, значение слева от дефиса при выключенном, а справа при включенном электровентиляторе радиатора. Измерения проводились при помощи цифрового тестера производства фирмы Mastech

Диагноз: недостаточно надежный контакт массы ЭСУД с массой автомобиля, известный как «плохая масса».

Лечение: Дополнительным толстым проводом в двойной изоляции, сечением 3х2,5 кв.мм. проложена дополнительная масса от минусовой клеммы АКБ до металлического каркаса центральной консоли панели приборов. Клеммы на обоих концах дополнительного провода обжаты и пропаяны. На каркасе провод закреплен на шпильку крепления проводов массы ЭСУД, вместе с его штатными проводами массы. Так же пропаяны клеммы на штатном проводе масса, установленном между минусом АКБ и кузовом автомобиля.

Провод прикручен на предназначенное место. Результат: Напряжение на выходе ДПДЗ стало меняться в пределах 0,39-0,46В. Далее провод массы, идущий на реле включения электровентилятора радиатора, откушен от жгута ЭСУД и подсоединен к металлическому каркасу отдельным проводом. Наращивание провода выполнено методом обжатия в переходной луженой медной трубке. Результат: 0,37-0,39В. Сопутствующие измерения: Напряжение на зеленом, массовом проводе ДПДЗ до перекоммутации 0,056-0,215В. После перекоммутации 0,03-0,03В! Т.е. практически не меняется! Кроме того, налицо тенденция снижения напряжения на выходе ДПДЗ при закрытой дроссельной заслонке по мере улучшения контакта контроллера ЭСУД с массой автомобиля. Вывод: Все заверения ОАО АВТОВАЗ об улучшении качества электрических соединений в выпускаемых а/м гроша ломанного не стоят. Добиться штатной работы двигателя под управлением ЭСУД И 7.9.7 и Январь 7.2 можно в большинстве случаев только произведя дополнительные и не акцептуемые изготовителем как гарантийные, работы по изменению электрической схемы автомобиля. PS. Такое толстое сечение провода взято, поскольку провода с другим сечением под руками не оказалось, и разделывать его на отдельные провода было просто лень. На самом деле хватило бы возможно и 2,5 квадратов.

Устранение неполадок своими силами

Ремонт авто разумно начинать с поиска самых простых неисправностей, в нашем случае – это механические повреждения. Следует осмотреть приводной ремень, отрегулировать его натяжение, исключить неисправность его щеточного механизма. Можно подтянуть крепления силовых проводов. Если эти работы не принесли результатов и напряжение бортовой сети на ваз 2114 все равно низкое, то можно приступать к разборке всего узла и проведения его полной диагностики.

Этапы работ, как и в первом случае, желательно вести от простых к сложным:

1. Проверить регулятор, в рабочем ли он состоянии.

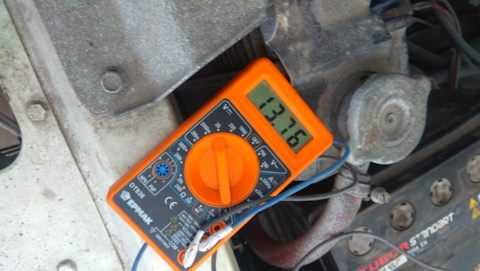

2. Проверить напряжение на холодном моторе, оно должно быть не меньше чем 14,5 В.
3. Заглушить двигатель автомобиля и отсоединить клеммы аккумуляторной батареи.
4. В обязательном порядке отсоединить провода электропроводки от агрегата, подлежащего ремонту.
5. От электроконтактного узла аккуратно снять защитную крышку.
6. Снять колодку проводов и регулятор.
7. Проверить состояние щеток и щеткодержателя, в случае обнаружения их неисправности – заменить на новые.

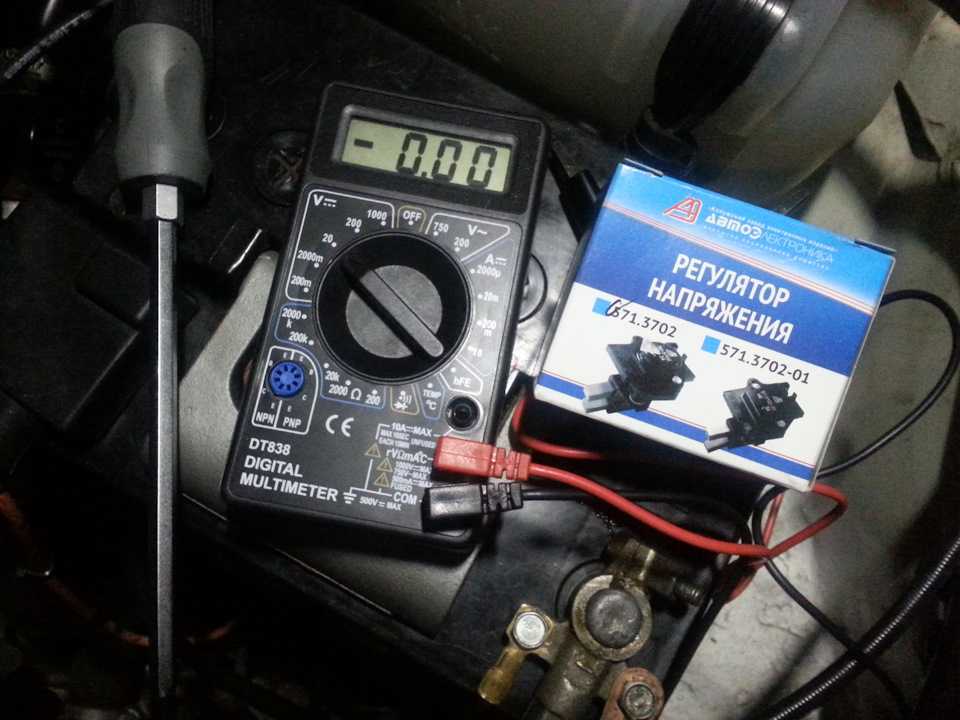

8. Убедиться в работоспособности регулятора (таблетки). Осуществить это можно при помощи аккумулятора, двух обычных батареек (пальчиковых) и одной лампы накаливания на 12 В. Для определения рабочего состояния регулятора необходимо поочередно подавать напряжение 12 В и 15 В. Лампочка, при этом, на щетках должна гореть.
9. В случае обнаружения неисправности регулятора необходимо купить новый, и заменить его.
10. Осуществить проверку диодного моста. Неисправную запчасть заменить на новую, сняв генератор с авто.

1. При наличии минимальных знаний электрика и вооружившись мультиметром проверить на работоспособность всех диодов (шести силовых и трех дополнительных). Для этого необходимо отвернут гайки крепления дистанционных втулок, отключить провода и снять подкову.
2. Произвести проверку обмотки генератора. Если выявляется пробой, необходимо заменить его.
3. Отсоединить аккумуляторную батарею с помощью следующих инструментов: — монтировка; — ключи на 13 мм и 10 мм; — 3 торцевые головки на 13, 17 и 19 мм. Сначала следует снять провод, которым запитывается АКБ, затем торцевой головкой, размером 13 мм открутить 2 болта, которыми прикреплен регулировочный кронштейн. После этого, проворачивая генератор, можно медленно снять его ось крепления к кронштейну.
4. Обязательно продиагностировать работоспособность переднего подшипникого узла.

Предохранители и реле ВАЗ 2110 — 2112, электрические схемы

Если у вас перестали работать какие-то приборы на автомобиле ВАЗ 2110 или ВАЗ 2112, виной тому могут быть предохранители или реле. По крайней мере, первым делом нужно проверить их, а затем делать какие-то выводы относительно неисправностей.

Правильная диагностика многих проблем с электрикой позволит точно определить причину неработоспособности того или иного узла. Чтобы узнать, за что отвечают предохранители и реле ВАЗ 2110 — 2112 и как найти нужный из них, прочитайте эту статью.

Как и во многих других автомобилях, в ВАЗ-2112 и ВАЗ-2110 при заглушенном двигателе приборы питаются напрямую от аккумулятора. При работающем двигателе напряжение на приборы подаётся с генератора, который одновременно и заряжает аккумулятор. Если сила тока превысит допустимое значение или произойдёт короткое замыкание, предохранитель цепи перегорает. Мощные электроприборы подключаются через реле.

Блок предохранителей и реле

Блок предохранителей и реле находится в левой, нижней части панели приборов. Доступ к нему открывается, если нажать на кнопку и откинуть крышку вниз. Для снятия предохранителей в левой верхней части монтажного блока имеются специальные токонепроводящие щипцы.

1 — К5 — реле дальнего света. Если не работает дальний свет в двух фарах, проверьте это реле. Если не работает одна из фар дальнего света, проверьте предохранители F3 и F13, а также лампы и ручку включения дальнего света.

2 — К4 — реле ближнего света. Если не работает ближний свет в обоих фарах, проверьте это реле. Если не работает только одна фара ближнего света, проверьте предохранители F2 и F12, а также сами лампы и выключатель света.

3 — К1 — контрольное реле исправности ламп.

4 — токонепроводящий пинцет для снятия предохранителей.

5 — реле стеклоподъемников. Если у вас перестали работать электрические стеклоподъёмники, проверьте это реле. Ещё дело может быть в предохранителе F5, либо в самой системе привода стеклоподъёмника. Чтобы добраться до механизма, нужно снять обивку двери. Проверьте электромотор, внешний вид шестерёнок и отсутствие закусывания механизма.

6 — К3 — реле поворотников и аварийной сигнализации. Если у вас не работают поворотники или «аварийка», проверьте это реле и предохранитель F16, а также сами лампы поворотников и ручку их включения.

7 — реле стартера. Если автомобиль не заводится и при этом не крутит стартер, проверьте это реле. Ещё дело может быть в севшем аккумуляторе, а также в самом механизме стартера.

8 — резервные предохранители.

9 — реле противотуманных фар. Если не работают «противотуманки», проверьте это реле и предохранители F4 и F14. Ещё проверьте схему их подключения, исправность проводки и разъёмов, а также сами лампы в фарах и кнопку включения.

10 — К2 — реле стеклоочистителей и стеклоомывателя. Если у вас не работают «дворники» или омыватель лобового стекла, проверьте это реле. Также проверьте мотор очистителей, насос омывателя и уровень жидкости в бачке омывателя.

11 — К7 — реле обогрева заднего стекла. Если обогрев не работает и заднее стекло запотевает, проверьте это реле и предохранители F8 и F9. Также проверьте контакты подключения к местам клемм элементов обогрева (по краям стекла у задних стоек). Если всё исправно, но обогрев не работает, дело может быть в проводке (перетёрлись провода или что-либо ещё).

12 — К6 — доп. реле, реле зажигания. Если у вас не включается зажигание или проблемы, связанные с ним, проверьте это реле. Данное реле защищает контакты замка зажигания от обгорания. Также проверьте сам замок зажигания и контактную группу.

13 — ряд предохранителей F1-F10

14 — ряд предохранителей F11-F20

Что в итоге

Как видно, причин, по которым при запуске двигателя падает напряжение, может быть много

Выше были перечислены только основные моменты, на которые следует обратить внимание в рамках первичной диагностики

Еще следует отметить, что необходимо также проверять состояние клемм АКБ, а также «массу», которая со временем имеет свойство покрываться коррозией и налетом в точках крепления.

Кстати, что касается массы, многие автолюбители для устранения ряда подобных проблем делают так называемую «разминусовку» двигателя. Данная процедура позволяет добиться стабильной работы электрооборудования, а также минимизирует потери и улучшает работу двигателя благодаря постоянной и мощной искре на свечах зажигания.
