Компьютерная диагностика авто: основные шаги
Чтобы выполнить диагностику, сперва запускаем свой планшет или ноутбук, а затем подключаем адаптер или удлиненный кабель, соединяющий тестер с разъемом. Он необходим в том случае, если операция осуществляется с использованием стационарного компьютера к соответствующему выходу. После этого остается сделать несколько простых шагов:
- поворачиваем ключ в замке зажигания, чтобы включить питание. Это необходимо, так как в противном случае софт не сможет получить сигнал от контроллера и вывести на дисплей компьютера коды ошибок;
- запускаем программное обеспечение на планшете или на ноутбуке. Если вы не допустили ошибок при подключении и используете только исправное оборудование, на дисплее появится схема всей электронной части автомобиля;
- выбираем в меню нужную нам разновидность диагностики (проверка двигателя, подвески, электрооборудования, коробки передач и прочее) и запускаем процесс.
В ходе диагностики программное обеспечение будет выводить на дисплей лишь коды ошибок, выявленные бортовым компьютером. Для определения тех или иных неисправностей потребуется их расшифровка. Сделать ее несложно, так как на любом специализированном сайте можно легко найти значение всех кодов.
Как правильно выбрать требуемый вид диагностических работ? Мы предлагаем ориентироваться на симптомы неисправности авто. К примеру, если внезапно увеличился расход топлива, следует проверять двигатель, а при появлении постороннего шума в процессе движения оценивать исправность ходовой части машины.
Маршрутный бортовой компьютер (МБК или БК) стал неотъемлемой частью современных автомобилей. Говорит о том, на сколько он может быть полезен думаю не стоит, а вот как подключить бортовой компьютер самостоятельно. интересует многих. И еще, можно ли подключить дополнительный бортовой компьютер в автомобиль ?
Маршрутных компьютеров для «десятки» множество (Штат, Gamma, Multitronics, Орион, Престиж и т.д.), и как правило, инструкция бортового компьютера в которое описан процесс подключения прилагается. Но не редко нам достается б/у БК, без нужной нам документации. Установить бортовой компьютер своими руками не сложно, потому что необходимая колодка для подключения БК уже есть внутри торпедо. Она представляет собой 9ти контактную колодку трапециевидной формы. Добраться до нее лучше всего через правое окно торпедо.
Распиновка штатного разъёма бортового компьютера представлена на рисунке. Дополнительные 10 и 11 контакты используются не на всех БК и предназначены для подключения датчика температуры внешнего воздуха.После того, как мы вставим колодку в маршрутный компьютер, останется лишь подключить К-линию.
Зачем нужна K-Line. По этому проводку от ЭБУ, как раз таки и передается наиболее значимая для нас информация (коды ошибок, температура ДВС и т.д.). К-линия находится в диагностической колодке (которую используют на СТО для диагностики автомобиля) слева от рулевого колеса, не далеко от педали газа.
Наша задача подключить к-линию к бортовому компьютеру. то есть проложить отдельный провод от колодки БК до этой диагностической колодки. Таким образом, бортовой компьютер будет получать нужную ему информацию и диагностическая колодка сохранит свою работоспособность.
Диагностическая колодка ВАЗ 2110 в зависимости от года выпуска автомобиля может быть двух видов: Евро-2 (GM) или Евро-3 (ODB-II). Где найти в колодке К-линию показано на схемах:
Второй бортовой компьютер в автомобиль
Есть возможность установить дополнительный маршрутный компьютер. Хорошим примером могут служить БК Сигма или Штат X1, которые устанавливаются вместо маленькой заглушки рядом с блоком САУО.
- Во-первых, они имеют не высокую цену (500-900 рублей);
- Во-вторых, они имеют всего 3 контакта («+12В», «масса» и к-линию), поэтому подключить их как альтернативный бортовой компьютер совсем не трудно, схема следующая:
- В-третьих, не занимают места в панели торпедо.
Таким образом, в нашем автомобиле будет два бортовых компьютера, один выполняет скромные базовые функции, а второй для диагностики и задания параметров ЭБУ. Цифровые ошибки бортового компьютера легко расшифровываются.
Диагностика сканером ELM-327
Благодаря китайским инженерам диагностика автомобилей стала намного проще и дешевле. На китайских сайтах не так давно появился универсальный сканер ДВС, который подходит практически ко всем авто имеющим разъемы ОБД-2.

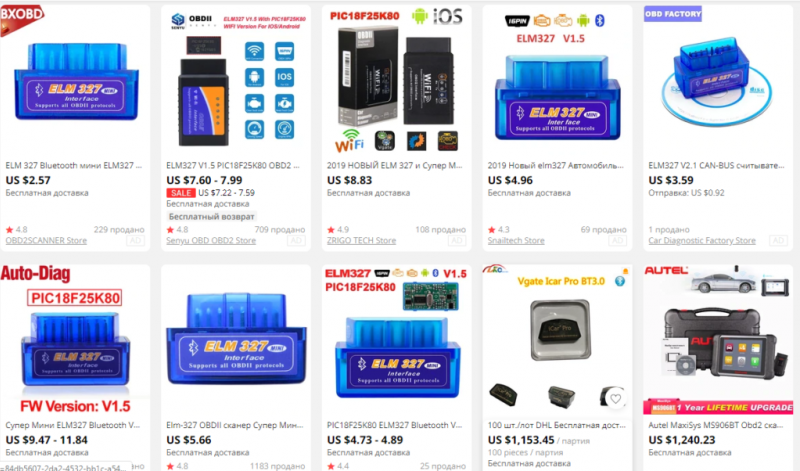

Сканер ELM 327 на сайте АлиЭкспресс стоит от 5 до 10 долларов в зависимости от версии.
Данный гаджет делиться на два вида и при покупке на это стоит обратить особое внимание. ЕЛМ 327 работает с нашими отечественными автомобилями только на версии 1,5
Следовательно, приобретать необходимо сканер ELM-327 v1.5. Если же приобрести версию 2,1, то работа с отечественными автомобилями не гарантируется.
Так же следует отметить, что данный сканер работает только в паре со смартфоном. Если Вы обладаете смартфоном на базе андроид, то вам достаточно купить сканер только с Блютусом.
Если же Ваш смартфон на базе iOS, то необходимо приобретать сканер с Wi-Fi модулем, так как смартфоны Apple не позволяют подключать сторонние устройства по Блютус.
Обозначения индикаторов приборной панели
| № на схеме | Обозначения индикаторов |
| 1 | Тахометр. Прибор измеряет частоту коленвала двигателя (обороты в минуту). Если стрелка заходит за красное значение, значит – мотор Лада Приора работает в опасном режиме; |
| 2 | Индикатор распределителя тормозного усилия. Сообщает о дефектах в работе этого узла; |
| 3 | Заряд АКБ. Если лампа горит во время работы двигателя, значит батарея разрядилась; |
| 4 | Левый поворотник. Знак мигает при аварийной сигнализации или включенном левом указателе; |
| 5 | Спидометр. Прибор сообщает скорость, с которой движется ваша Лада Приора в данный момент; |
| 6 | Аварийное давление смазки в моторе. Если знак горит во время работы силовой установки, значит в системе понижено давление, крайне не рекомендуется эксплуатировать мотор в таком состоянии; |
| 7 | Правый поворотник (смотрите №4); |
| 8 | Индикатор ручного тормоза. Горит желтым, если Лада Приора стоит на «ручнике»; |
| 9 | Температура антифриза в системе охлаждения. Рабочая температура мотора начинается от 90° и выше до красной отметки. При перегреве необходимо заглушить двигатель; |
| 10 | Уровень бензина в баке. Если уровень горючего приблизится к минимуму, топливный насос может сломаться; |
| 11 | Резервный уровень бензин. Индикатор загорается, когда осталось меньше 10 литров; |
| 12 | Клавиша для сброса суточного пробега и перехода между режимами индикации; |
| 13 | Аварийная сигнализация. Если вы запустили «аварийку», лампа будет мигать вместе со стрелками поворотников; |
| 14 | Неисправности в электроусилителе. Если в ЭУР появились дефекты, лампа будет гореть во время работы мотора; |
| 15 | Обозначение дальнего света. Активный индикатор сообщает о том, что вы перешли на дальний; |
| 16 | Наружное освещение. Система оповещает водителя о работе габаритов или ближнего света; |
| 17 | Неисправности в подушках безопасности. Если лампа горит после пуска, то есть большая вероятность, что подушки не сработают при столкновении; |
| 18 | Иммобилазйер. Звуковой сигнал и мигание говорят о том, что система иммобилайзера неисправна; |
| 19 | Экран компьютера. Здесь вы можете посмотреть информацию с БК, а также узнать общий и суточный пробег; |
| 20 | Обозначение не пристёгнутых ремней. Зуммер будет сигнализировать о нарушении в течение 90 секунд; |
| 21 | Тормозная система находится в аварийном состоянии. Чаще всего это изношенные колодки или недостаточное количество жидкости в системе; |
| 22 | Отключение определенной подушки; |
| 23 | Индикатор дефектов в работе ASB, тормозная система при это работает в штатном режиме; |
| 24 | Check Engine – в двигатели поломка, срочно требуется диагностика и последующий ремонт. |
Панель приборов приора замена лампочек подсветки
Дополнительная масса ЭБУ
Постараемся это сделать с бюджетными затратами. Поэтому сразу хочу Вас отговорить делать дополнительную массу на ЭБУ при помощи специальных проводов для массы и всевозможных медных косичек. И вижу для этого три причины:
Поэтому считаю, что идеальный вариант — это обычный провод с сечением примерно 4 кв.мм. Собственно, по этому пути я и пошёл.
На примере автомобиля Шевроле Лачетти с блоком управления Sirius D42 нам понадобится:
-
1,1 м провода сечением 4 кв.мм
-
наконечник с внутренним диаметром 8 мм для подключения к болту крепления стартера
-
На втором конце провода необходим наконечник с внутренним диаметром 6 мм для подключения к болту крепления ЭБУ
- Естественно, необходима термоусадка, чтобы всё было, как в лучших домах Лондона и Парижа
-
Пластиковые хомуты стяжки. К слову, мне пригодилась только одна, так как всё уложилось отлично и не потребовало дополнительной фиксации
Всё это дело обошлось в 30 грн.
Отключаем отрицательную клемму АКБ
Теперь необходимо ключом на 12 мм открутить гайку крепления отрицательных проводов к болту стартера
Сделать это не так сложно, как многим кажется. Да — всё необходимо делать на ощупь, но это вполне реально. Я эту гайку откручивал огромное количество раз, поэтому делаю это без проблем за одну минуту. Поверьте, глаза боятся, а руки делают! Вернее в нашем случае — глаза не видят, а руки делают

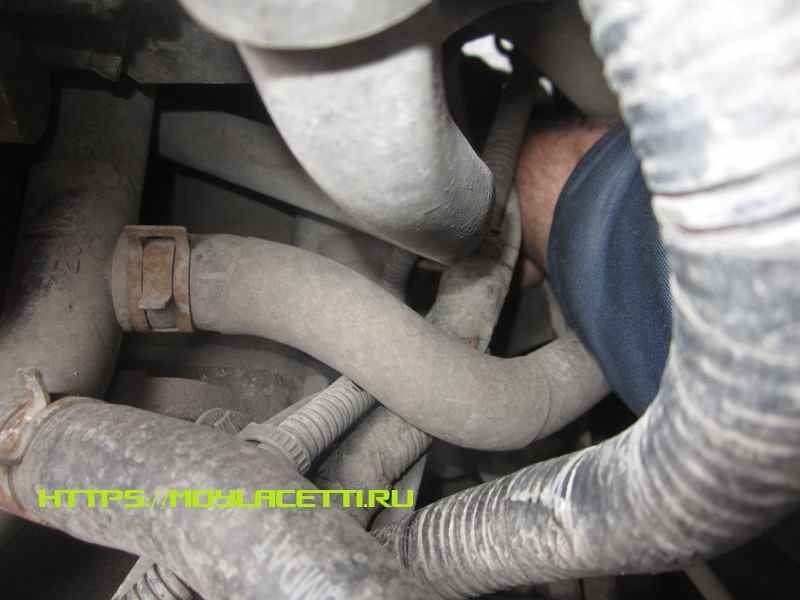

Наклоняемся к двигателю со стороны аккумуляторной батареи, протягиваем руку к стартеру, нащупываем гайку под которой находятся провода, ключом послабляем её, а дальше пальчиками откручиваем
Снимаем гайку, затем гравер и вынимаем провода к себе

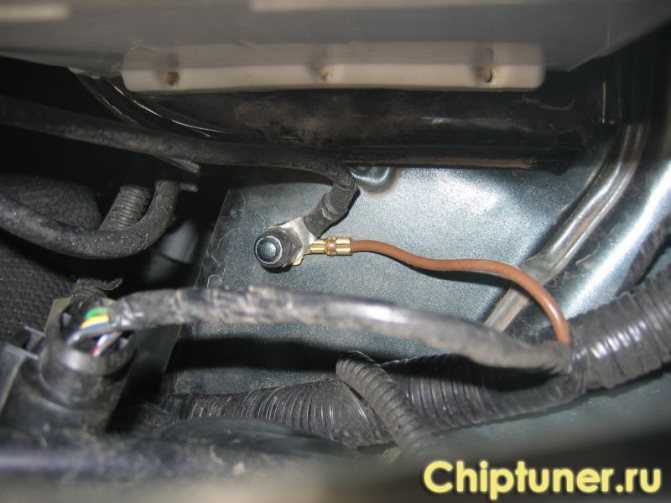

Очищаем их и добавляем к ним наш дополнительный провод массы
Теперь также на ощупь устанавливаем провода, гравер и закручиваем гайку

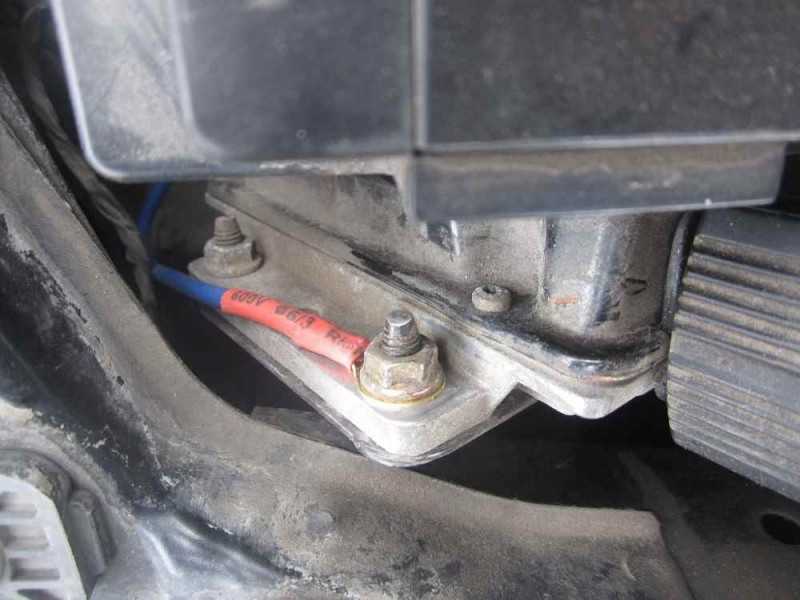

Переходим к ЭБУ. Откручиваем ключом на 10 мм любую гайку крепления ЭБУ. Я выбрал самую верхнюю, чтобы в будущем было удобнее её обслуживать

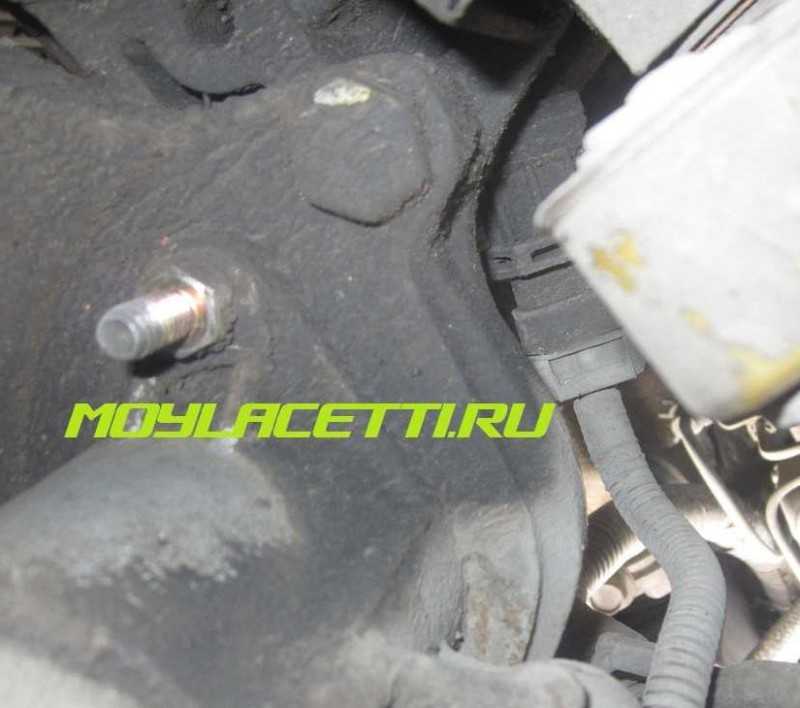

Очищаем. Протягиваем провод к этому месту и закручиваем гайку
Как видим, всё пришло в норму. Цель достигнута, значит все манипуляции были не зря.
На всё про всё у меня ушло 30 грн. и полчаса времени.
Диагностический разъем Приора: особенности и размещение
Такой разъем станет настоящим помощником при диагностике вашего авто. Он помогает самостоятельно решить технические неисправности или вовремя обратиться к специалистам. В статье мы расскажем, где диагностический разъем размещен и его особенности на Приоре.
Что это и особенности
Диагностический разъем Лада Приора выполняет соединение между управляющим компьютером авто с особым диагностическим адаптером или сканером. В каждом авто производители стараются создать свой разъем, но функции остаются неизменными:
- просмотр и изучение кодов;
- выяснение рабочих характеристик системы управления;
- чистка диагностических результатов;
- анализ датчиков с показателем кислорода;
- запросы на результат диагностирования во время движения автомобиля;
- управление исполнительными механизмами;
- просмотр показателей управления, которые были сохранены при неисправности кодов.
Тип разъема
Диагностический разъем Приора сконструирован по принципу OBD-2. Это одна из самых распространенных и надежных систем. Она осуществляет связь с ЭБУ – это электронный блок управления. Такой блок служит особым помощником для автолюбителей, который помогает проводить диагностические исследования.
Для Приоры используются несколько гнезд для создания связи между двумя системами, а именно:
- масса или заземление с гнездом четыре и пять;
- постоянное 12 Вольт – 16;
- гнездо для непосредственного проведения диагностики – 7.
Реже встречается применение и других гнезд. Они предназначены для осуществления дополнительных связей с электронным блоком управления и линиями «L». Самостоятельно заниматься их подключением не стоит. Для этого нужно иметь опыт работы с особыми программными модулями автомобиля. Такие процедуры быстро выполняются в технических сервисах.
Правила подключения
Вся аппаратура подключается к разъему типа ОБД-2 с помощью специальных «вилок». Если не работали с подключением напрямую, можно воспользоваться вспомогательным элементом – штекерным соединителем
Рекомендуют обратить внимание на значение «плюс» и «минус» для установленной аппаратуры. Чтобы быть уверенным в правильном подключении, за основу берут аккумулятор авто в рабочем состоянии
В противном случае сигнал будет подаваться не правильным.
-СНОСКА- Если вы не уверенны в своих силах – обратитесь в ТО. Так вы избавите себя от траты времени и сможете получить на выходе авто с правильной работой разъема.
Месторасположение

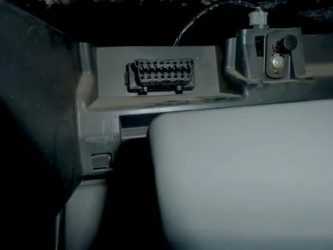

Часто сталкиваются с проблемой, где диагностический разъем размещен. В каждом автомобиле они установлены по-разному, учитывая специфику всей конструкции. Что касается Приора, то здесь все сделано достаточно хитро. Если не знать точное месторасположение, найти будет сложно.
Разъем для диагностики производители авто разместили в перчаточном ящике. Найти его можно со стороны пассажира во внутренней части. Проще говоря – загляните в бардачок. Если вы обращаетесь в сервисные центры, то специалисты стразу найдут необходимую конструкцию. Новичкам нужно быть более бдительными в этом вопросе.
Лучше всего работать по уже составленной инструкции. Рассмотрим процесс детальнее:
- Полностью открываем перчаточный ящик и освобождаем его от посторонних предметов, чтобы было легче работать.
- Бардачок должен висеть на пластмассовых направляющих с каждого бока.
- Нажимаем на боковые пластины, чтобы небольшая дверь открылась сильнее. Так будет удобнее работать и найти Приора диагностический разъем.
- Вытаскиваем выступы сбоку и полностью убираем перчаточный ящик с фиксаторов.
- Открывается доступ к входному штекеру для диагностики. Теперь он свободен и готов к работе.
Доступ к устройству открыт. Следующие операции напрямую зависит от цели «вскрытия» вашего автомобиля. Чаще добираются к разъему для его переподключения или проверки правильных сигналов с ЭБУ. Так его работа будет настроена и не создаст проблемы или непредвиденные ситуации.
Активация тест-программы
На Приоре можно легко активировать тестирование. Это поможет вам самостоятельно распознать проблемы и приступить к их моментальному решению. Тест-программа позволяет решить часто встречаемые проблемы с авто, а именно:
- регулировка топливной подачи;
- поиск поломок в трансмиссии и соседних структурах;
- определить поломки и изъяны в прошивке электронного блока управления.
Краткие выводы
Владельцы такой марки должны знать о месторасположении разъема. Так вы сможете быть уверенным в том, что всегда сможете выявить неполадки своевременно. Главное — разобраться, где находится данная система и как с ней работать.
Масса между двигателем и кузовом
Линия «31», в народе получившая название «масса», «минус» или «отрицательная цепь» имеет очень важное значения для автомобиля. И не только для электрооборудования, но и для многих других систем, в том числе и для двигателя или АКПП. Практически все автомобили имеют однопроводную систему бортовой сети и роль «минуса» в этой цепи выполняют металлические части кузова
Это во много раз уменьшает количество проводов и уменьшает себестоимость автомобиля
Практически все автомобили имеют однопроводную систему бортовой сети и роль «минуса» в этой цепи выполняют металлические части кузова. Это во много раз уменьшает количество проводов и уменьшает себестоимость автомобиля.
Получается, что все участники этой цепи имеют свое подключение к кузову — панель приборов, фары, ЭБУ, двигатель и т.д.
Не смотря на визуальную целостность этих подключений, со временем в следствие окисления и коррозии, контакт медленно и незаметно ухудшается, что приводит к просадкам напряжения во время включения мощных потребителей или нарушению работы системы.
Я бы разделил подключения массы на основные и локальные. Допустим, подключения масс головного света является локальным и при нарушении этого подключения пострадает только головной свет. А вот при нарушении контакта массы от АКБ к кузову пострадает вся бортовая сеть, и из-за чего могут возникнуть проблемы в работе двигателя и прочих важных узлов и агрегатов.
Вот так на графиках диагностики выглядит напряжение бортовой сети с проблемными массами
А вот график после профилактики массы АКБ — двигатель — кузов
Поэтому надежная масса двигатель — кузов очень важна для исправной и беспроблемной работы всего автомобиля.
А масса ЭБУ — двигатель имеет еще большее значение, так как напряжения в системе управления двигателем не превышают 5 В. Поэтому это ещё больше стимулирует владельцев автомобилей с системой управления двигателем более серьёзно подходить к вопросу масс, нежели владельцев карбюраторных авто, где напряжение 12 -14 В. Потому что, чем меньше напряжение, тем больше ущерб от потерь в цепи.
В общем, цепь массы необходимо поддерживать в идеальном состоянии. Это как аксиома.
Дальше рассмотрим где находится масса двигатель — кузов и как её проверить.
Замена радиатора печки Приора
Для работы понадобится стандартный набор инструментов, куда входят торцевые ключи 10 и 13, бокорезы, крестовая отвертка, а также ключ на 8. В обоих случаях вам придется отсоединять шланги системы отопления, из них будут выливаться остатки охлаждающей жидкости, поэтому сразу подставьте емкости под патрубки отопителя. Потом жидкость можно будет вернуть в систему.
С кондиционером
- В первую очередь нам нужно снять резиновый уплотнитель ветровой накладки, чтобы получить доступ к деталям;
Как видите, демонтаж радиатора в Приоре с кондиционером не требует слива антифриза. Охлаждающая жидкость выйдет только из расширительного бачка и самого теплообменника. Снятие радиатора в ВАЗ 2170 с кондиционером Panasonic проходит по такой же схеме, отличаться могут только несколько креплений. Теперь вы можете поменять изношенный отопитель на новый!
Горит восклицательный знак – что делать?
Панель приборов газ-3110
Мы заметили, что на автомобильных форумах часто появляются новые темы, где водители спрашивают про восклицательные знаки, который выводятся на панель Лада Приора. Они редко уточняют, в каком месте он горит, и что изображено на значке. В этом разделе мы собрали небольшой F.A.Q. Ниже перечислены все восклицательные знаки, которые могут загореться на панели приборов автомобиля ВАЗ 2170. Обозначения у этих значков следующее:
Горит красный восклицательный знак в кругу (снизу). Индикатор указывает, что в тормозной системе автомобиля присутствуют неполадки. Обычно это низкий уровень тормозной жидкости. Долейте ее в бачок и, скорее всего, знак перестанет гореть. Если этого не произошло, то стоит проверить систему на наличие поврежденных компонентов. При зажигании индикатор загорается на 4 секунды, а потом гаснет. Горит красный восклицательный знак в треугольнике/кругу (сверху). В современных версиях вместо круга используется треугольник. Индикатор сообщает нам о дефектах в работе распределителя тормозных сил
Соблюдайте повышенную осторожность, если лампа горит во время движения. Восклицательный знак возле иконки руля. При длительном свечении указывает на неисправности в электроусилителе руля (ЭУР) Как и остальные значки, он загорается при зажигании и через несколько секунд гаснет, если система работает исправно
При длительном свечении указывает на неисправности в электроусилителе руля (ЭУР) Как и остальные значки, он загорается при зажигании и через несколько секунд гаснет, если система работает исправно.
Иногда причиной индикации становятся неисправности в электронике. Отходят клеммы, окисление контактов, дефекты в бортовом компьютере – вот несколько причин произвольного появления значков. Чтобы не нанести вред одной из систем, сначала проверьте электронную часть. Для этого достаточно демонтировать приборку на Лада Приора и посмотреть, надежно ли клеммы сидят в гнездах. Если загорелся индикатор тормозной системы, то сначала проверьте уровень жидкости в бачке, а только потом заливайте новый тосол.
Как включить самодиагностику щитка приборов
При помощи панели можно «покопаться в мозгах» Приоры:
- Удерживайте кнопку под датчиком топлива, включите зажигание. Дисплей должен сигнализировать о начале теста.
- Нажмите кнопку еще раз. Дисплей должен высветить версию операционной системы.
- Нажмите еще один раз. Система должна показать коды ошибок:
- (2) – Высокий уровень напряжения;
- (3) – Неисправность ДТ;
- (4) – Неисправность ДТОЖ;
- (5) – Неисправность ДТВ;
- (6) – Перегрев мотора;
- (7) – Низкий уровень масла;
- (8) – Неисправность тормозной системы;
- (9) – Разряд АКБ;
- Е – Ошибка «мозгов», EEPROM.
- Если нужно, сбросьте ошибку: удерживайте кнопку на протяжении трех секунд.
- Отпустите кнопку. Нажмите еще раз. Все индикаторы должны загореться.
- Оставьте все кнопки. Через 30 секунд самодиагностика автоматически завершится.
Вопросы не задавать! Кнопку «Нравится» просьба не нажимать (колокольчик в верху сайта меня раздражает).
У кого есть что дополнить, пишите.
Может кому пригодится, пишу что знаю.
Коротко: 1 вид
: приборы для Калины1 и ВАЗ-2110 с европанелью, и похожие на них для Приор выпуска до июля 2012.Лампочка CheckEngine под тахометром. Под бензометром лампочка аварийки.2 вид : приборы Гранта-1 и Калина2, (с кан-шиной). Совсем другой разъём и крепления, перепутать с первой не получится.3 вид : приборы для Приор выпуска после июля 2012с кан-шиной .Лампочка CheckEngine под указателем уровня топлива. Под тахометром лампочка аварийки.4 вид : приборы для Приор-2 (у приборов с кан-шиной Приор-1 не такая).
Восстановление работоспособности топливного насоса
В случае, если двигатель глохнет при движении, причина неисправности может крыться в электрической его части. Проверьте реле бензонасоса. Подключите к разъёму топливного насоса контрольку (продаётся в автомобильных магазинах, представляет собой измерительное устройство с проводкой и зажимом на конце), включите зажигание и наблюдайте за поведением лампочки. Если лампочка на пару секунд загорелась — ищите причину неисправности в другом месте.
Выявленные в бензонасосе проблемы устраняются с помощью специальных ремкомплектов, приобретаемых в специализированных магазинах или у автодилеров. При необходимости подлежат замене: диафрагма, клапаны, прокладки и топливный фильтр. Некоторые из этих деталей неизбежно приходится менять время от времени. Замену деталей можно проводить самостоятельно и на СТО.
Механический насос должен качать пол-литра топлива за 30 секунд. В случае, если качается меньше топлива, восстановить его работоспособность можно путём повышения давления. Для этого прокачайте сжатым воздухом топливную магистраль, проходящую между бензонасосом и бензобаком. Кроме того, можно убрать прокладку регулирования из-под бензонасоса.
Иногда повреждения бензонасоса бывают столь критическими, что единственным выходом будет замена агрегата. Замена бензонасоса сопровождается его демонтажом. Чаще всего в негодность бензонасос приходит из-за повреждения диафрагмы. Можно закрепить повреждённый участок полиэтиленовой плёнкой.
Такого мелкого ремонта надолго не хватит, однако он поможет вам добраться до СТО, где будет производиться замена агрегата. Менять бензонасос самостоятельно не рекомендуется, доверьте эту операцию профессионалам из СТО. В случае, если автомобиль состоит на гарантийном обслуживании, бензонасос меняется по гарантии в вашем автосервисе. Удачи и лёгких дорог!
Как обслуживать точки крепления «массы» автомобиля
Плохой контакт будет сказываться на работе электроприборов. Чаще всего это масштабные отказы или «глюки» электрооборудования автомобиля. Чтобы предотвратить это, следует следить за состоянием точек креплений массы:
- Вывернуть гайку, зачистить мелкой шкуркой контактную плоскость шпильки;
- Проверить состояние наконечников проводов на надежность обжатия, а также чтобы не было излома или окисления. Зачистить шкуркой или заменить на новые;
- Удалить загрязнения тряпкой. Надеть провода на шпильку, сверху установить шайбу, а затем шайбу гровер. После этого хорошо затянуть гайку (лучше использовать новый крепёж с оцинкованным покрытием);

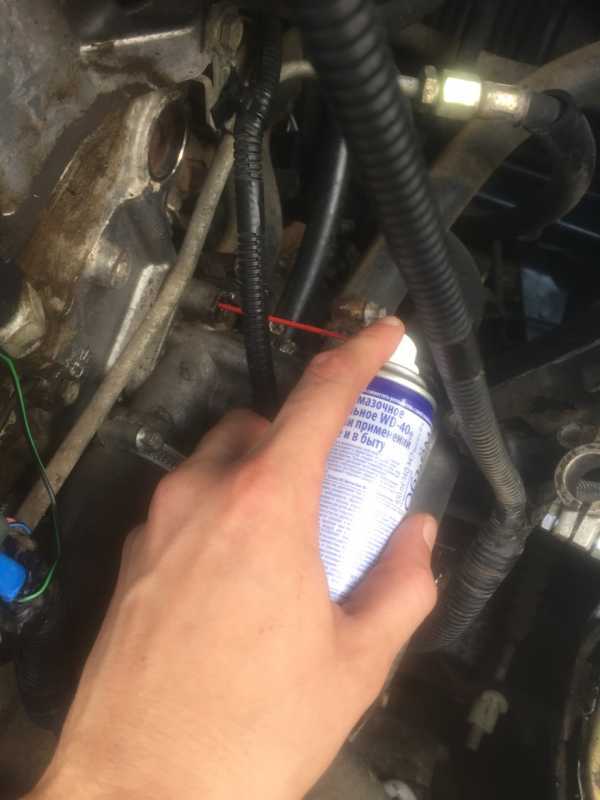

- Смазать «Литолом» или брызнуть силиконовой смазкой.
А вы сталкивались с проблемами в электрике автомобиля, когда причиной была плохая «масса»? Напомним, другие инструкции по эксплуатации Весты можно найти в этой категории или в содержании.
Решил все же проверить все массы, зачистить соединения и продублировать + и — на аккумулятор. Начнем с интересного — Зачистка масс. Я нашел только 4. Так же их находим, берем наждачку 200 — 400 и в путь:

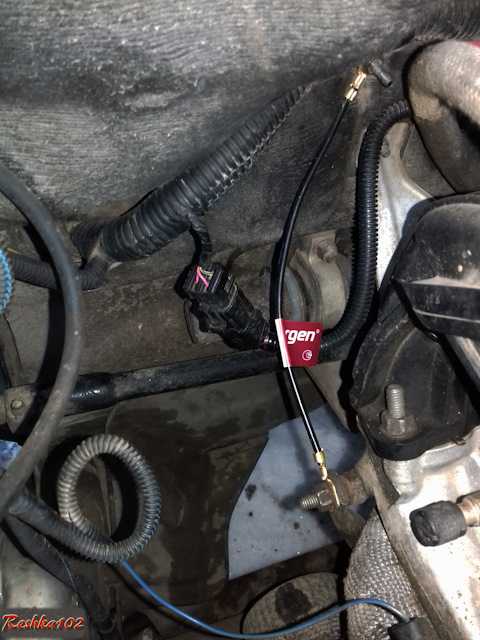

— Первая и самая главная находится возле АКБ, за фарой. Туда и прицепил дублирующий КГ-35. — Вторая на головке возле воздухана — Третья сзади левой фары — Четвертая на кронштейне крепления ЭБУ
Все зачистил и надежно закрутил.
Дублирующий КГ-35 идёт от гены на аккум (+) и с кузова на аккум (-) Проблему с датчиком это не исправило (завтра буду тарировать) А вот напряжение возросло, запуск двигателя стал быстрее и… кажется, что машина поехала чуть веселее
Масса электродвигателя отопителя
Данное соединения массы находится под панелью приборов на левой стороне корпуса отопителя.
В заключении стоит отметить, что абсолютно все шпильки заводского производства никак не обрабатываются помимо краски, поэтому со временем появляется коррозия, окисления, и начинаются просадки в напряжении.
| Почти в 100% современных автомобилях, кузов используется как единый источник использования электроэнергии. Кузов автомобиля является как бы всеобщим проводом с отрицательным зарядом для всех потребителей электроэнергии. Именно поэтому кузов называется до боли знакомым всем термином «масса».А почему «до боли знакомым»? Да потому что, если где то контакт с массой либо плохо закреплён, либо окислился, начинается необъяснимое. Возьмём первый попавшийся пример: больная тема первых и вторых самар – перемигивание фар жёлтый с красным и т.д. Данную ситуацию я уже разбирал в статье: почему не горят фары, где и сделал «массу», как основной причиной нестабильной работы. Но фары – это мелочь в сравнении с работой двигателя и электронной системы управления двигателем (эсуд). |
В данной статье мы рассмотрим слабые «массовые» места на ваз 2114 2113 2115 с двигателями объёмом 1,5л, 1,6л.
Где находится «масса» двигателя на ВАЗ 1) Масса аккумулятора.
«Минус» на аккумуляторе имеет два ответвления: толстый провод и тонкий. Толстый провод идёт от минуса аккумулятора к корпусу двигателя. Если данный контакт закреплён не должным образом, то заряд аккумулятора идёт не в полную силу, стартер не развивает полной мощности, тупит ЭСУД (т.к. массу он берёт из двигателя)
На креплении минуса аккумулятора с двигателем нужно проверить надёжность затяжки двух гаек, между которыми крепится контакт к двигателю: первым делом ослабляем наружную гайку и подтягиваем внутреннюю, а затем затягиваем и наружную.

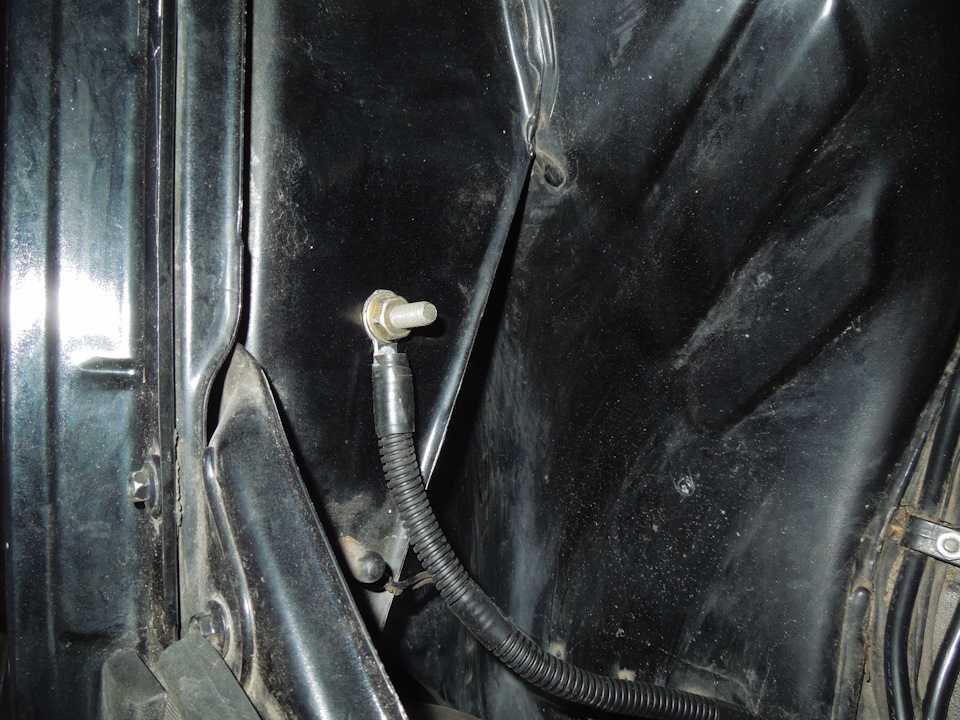

Второй провод от аккумулятора гораздо тоньше и крепится к кузову рядом с самим аккумулятором. Данный провод является источником для всех энергопотребителей в авто. Здесь так же нужно проверять момент затяжки гайки как к кузову так и к клемме аккумулятора.
2) Масса ЭСУД
У SAMAR с двигателем 1,5 л, масса для ЭСУД берётся с корпуса двигателя, с крепления заглушек. Заглушки находятся с правой стороны головки блока.
У SAMAR с двигателем объёмом 1,6 л, но так же и 1,5 л, которые имеют в своём составе ЭСУД нового поколения (Bosch 7.9.7, Январь 7.2) масса ЭСУД берётся с приваренной шпильки. Шпилька крепится к металлическому каркасу панели приборов к тоннелю пола (под пепельницей). На практике встречается, что данная шпилька красится на заводе и слабо затянута. Поэтому, со временем может разболтаться и в момент включения вентилятора, будут просадки в напряжении следующих датчиков (что приведёт к скачкам оборотов): ДТОЖ, ДПДЗ, ДМРВ.
3) Масса торпеды (панели приборов)
В данном месте в связке находятся соединения торпедного жгута, схемы блока монтажного реле и предохранителей, заднего жгута. Данное соединение находится под креплением рулевого вала. Если данное соединение ненадёжно, то возможны отклонения показания панели приборов при включении потребителей энергии ( фары, поворотники и др.)
4) Масса электродвигателя отопителя
Данное соединения массы находится под панелью приборов на левой стороне корпуса отопителя.
В заключении стоит отметить, что абсолютно все шпильки заводского производства никак не обрабатываются помимо краски, поэтому со временем появляется коррозия, окисления, и начинаются просадки в напряжении.
Виды устройств на «Приору»
Установленный на «Приоре» регулятор не справляется со своими функциями при пиковых нагрузках. Если на автомобиле установлен кондиционер, то летом электронапряжение часто проседает, и аккумулятор не заряжается. Поэтому многие водители принимают решение заменить штатный прибор.
Трехуровневый
Вариант замены — установка трехуровневого регулятора напряжения на генератор БАТЭ «Приоры». Устройство позволяет выбрать один из трех режимов работы:
- Минимальный, который обеспечивает напряжение генератора 13,4 В, как и стандартный. Режим подходит для теплого времени года.
- Второй режим позволяет выдавать 14,3 В и используется в случаях, когда обычного электронапряжения недостаточно.
- Максимальный режим подходит для использования зимой. Он позволяет генератору вырабатывать 14,8 В.
Для генератора БАТЭ 90 А, установленного на «Приоре», выпускается трехуровневый регулятор, которым можно заменить штатный без дополнительной переделки и подгонки.
Выносной
Установка трехуровневого регулятора на штатное место не всегда эффективна. Он находится в непосредственной близости к двигателю и сильно нагревается, что влияет на работу.
Щеточный блок устанавливается на обычное место, а регулятор закрепляется в любом удобном доступном месте к массе автомобиля.
Термооптимизированный
Любой регулятор понижает напряжение зарядки при возрастании температуры. Это нужно, чтобы предотвратить закипание электролита в АКБ. Но беда в том, что узел и батарея находятся в разных местах подкапотного пространства. Прибор сильно нагревается и уменьшает напряжение, независимо от температуры аккумулятора.
Замена регулятора напряжения на «Приоре». Источник фото: https://www.drive2.com/l/9306556/
Этого недостатка лишена термооптимизированная модель. В ее состав входит термодатчик, который устанавливается на плюсовую клемму аккумулятора. Он поддерживает нужное электронапряжение зарядки в зависимости от температуры электролита, а не самого узла.
Рестайлинг Лада Приора 2013 года
Рестайлинг 2013 года заключался в некоторых изменениях, касающихся внешнего вида, кое-какого оборудования, интерьера и двигателя. В числе таких изменений у Приор мы назовем:
- Несколько измененную экстерьерную геометрию, которую, впрочем, нет смысла описывать, поскольку визуально Приора до и после рестайлинга внешне осталась почти неразличимой;
- Замену решетки радиатора на вытянутые «соты», немного склоняющие автомобиль в модный ныне «органический» стиль, характерный биологическими формами;
- Улучшенную внешнюю светотехнику, благодаря которой габариты автомобиля стали отчетливее в темное время. В частности увеличена площадь светоотражателей, добавлены светодиодные секции габаритов и стоп-сигналов, которые и ярче, и острее реагируют на включение;
- Приборную панель, которая реализована иначе: вместо четырех «циферблатов» стрелки датчиков удалось скомпоновать в двух, без ущерба для функционала. Чисто эстетически это выглядит лучше, а с эргономической точки зрения многое зависит от привычки;
- Увеличенное число пиктограмм, вспыхивающих на приборной доске, благодаря чему проще разобраться в том, какая светотехника засбоила;
- Добавленную нишу в центре торпедо, в которую помещен бортовой компьютер;
- Удлиненные салазки передних сидений, благодаря чему высокий водитель и передний пассажир могут настраивать положение кресел под себя более гибким образом;
- Более вместительный по глубине бокс справа от водителя;
- Более привлекательное трехспицевое рулевое колесо с подушкой безопасности под треугольной крышкой;
- В «люксовой» комплектации – обивку кожи на основе комбинации автоткани с экокожей;
- Новый дизайн дверных карт.
Также с 2013 года Приоры выпускаются в другой двигательной комплектации, из которой убрали 80-сильный, но зато добавили новый двигатель на 106 л/с, который, как и все, развивает скорость до 183 км/ч, и сокращает расход топлива до 6,8 – 6,9 литра на каждую сотню км. Этим двигателем оснащаются «люксовые» комплектации Приоры. Конечно, такое уменьшение расхода топлива очень привлекает потребителя. Остается надеяться, что разработчики будут и дальше трудиться в этом направлении.
Кроме того, новый двигатель хорошо вписался в экологические нормативы Euro-3 и Euro-4, благодаря близко расположенному катализатору. За счет быстрого нагрева катализация токсичных веществ происходит бодрее, в результате чего в атмосферу попадает уже меньшая их концентрация.
